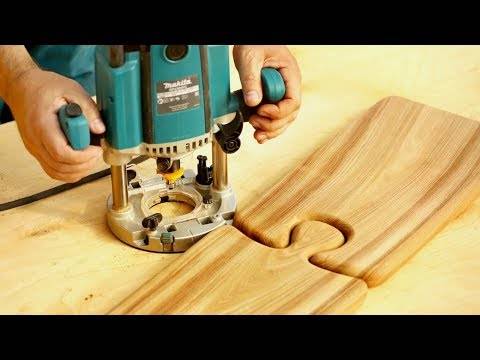

Самостоятельная фрезеровка дерева и древесины

Специальные фрезы

При выполнении декоративных выборок, например, орнаментов, шрифтов пользуются V-образными (коническими) гравировальными фрезами. При этом фрезерную машинку перемещают по разметке свободно от руки. Для сверления и выборки отверстий применяют фрезы-свёрла с упорным центром и подрезателем. Отверстия под шканты сверлят фрезами 06, 08 и 012 мм. Гнёзда под мебельную фурнитуру выбирают фрезами 015-35 мм. При работе с фрезами большего диаметра фрезерную машинку следует переключать на более низкие обороты.

С помощью некоторых фрез можно формировать два взаимно сочетающихся профиля, один из которых — ответный. Это может быть комплект из двух отдельных фрез, дополняющих друг друга («профиль-контрпрофиль»), или одна фреза, создающая свой ответный профиль при повороте заготовки на другую сторону.

Работа по металлу

Фрезеровка металла ручным фрезером производится в очень редких случаях, так как данный инструмент не предназначен для этих целей. Иногда его применяют для зачистки сварных швов или раззенковки отверстий. Также допускается работать данным инструментом для обработки изделий из алюминия, меди, бронзы и латуни (для выборки пазов). В агрегат устанавливается твердосплавная пазовая фреза, и происходит фрезеровка детали обычным способом.

Иногда ручной фрезер используют для гравировки узоров на плоскостях из цветных металлов. В таком случае используются такие же шаблоны и приспособления, как и для работ по дереву, только в цангу фрезера зажимаются специальные гравировальные фрезы.

Опасные факторы

Фрезерные станки требуют соблюдения работоспособной}} версии безопасности и высокой квалификации работника. При применении электрических машин бывают варианты произойти травмы, вызванные выбросом материала при фрезеровании. Поэтому исполнитель работ должен иметь специальную рабочую одежду.

Если в протяжении фрезерования выделяется мощная пыль, нужно иметь защитные очки. Наивысшую безопасность в этом случае предоставляют особенные струбцины и тиски, отлично удерживающие заготовку, предотвращая её выброс. Нельзя руками задерживать заготовку в зоне вращения фрезы как еще его именуют непосредственно касаться вращающегося инструмента. Необходимо использовать особенные прижимные приспособления для продвижения детали в свое время фрезерования.

Как древесные дома вновь стали входить в моду, возродилась и тенденция украшать их фасады разными узорами и орнаментами. Резьба по дереву применяется людьми уже много веков и сейчас благодаря множеству технологичных новинок становится доступной всё большему числу домовладельцев. Далее подвергнутся рассмотрению главные виды данного направления и нюансы обработки древесины без помощи других.

Эстетичные узоры из дерева на домах

Какие работы можно делать фрезером по дереву

Пошаговые технологии работ, которые выполняются ручной фрезой по дереву: выборка пазов, заточка торцов и кромок, врезка замков, пазо-шиповое соединение.

Работы по выборке открытых и глухих пазов

Для фрезеровки в деревянной заготовке открытого паза работает такой алгоритм:

1. Опустить рабочую головку фрезера на нужную глубину, надёжно зафиксировав обрабатываемое изделие.
2. Подключить станок к электросети, запустить двигатель и приступить к фрезерованию.
3. После того, как фреза полностью сделает паз, её поднимают, а зажим фиксатора ослабляют.
4. Выключить фрезер.

Открытая выемка

По такому же принципу выбирается глухой паз, с той разницей, что работа начинается не от кромки, а от начала планируемой выемки.

Выборка глубоких пазов

Перед вырезанием в деревянной детали глубокой выемки стоит отталкиваться от основного принципа. Каждый проход насадкой фрезерного станка по обрабатываемой зоне деревянной заготовки требует выставления нового показателя глубины. При этом, в момент корректировки фрезер необходимо выключить.

Для получения ровной поверхности глубокого паза рекомендованная величина погружения – от 5 мм. А вот последний слой стоит обрабатывать при глубине до 1,5 мм.

Вырезание узкого паза

Чтобы выбрать фрезером в деревянной заготовке паз малой ширины, дополнительно используют плоское основание. Речь о фанерном листе или тонкой деревянной плите. Это приспособление закрепляется на подошве фрезеровального станка. Чтобы обеспечить движение насадки фрезера по прямой, с обеих сторон основания монтируют специальные направляющие стержни, которые должны находиться на одинаковом расстоянии от режущей насадки и обязательно на одной линии с ней. Также стоит убедиться, что стержни равномерно прижимаются к боковинам обрабатываемой деревянной заготовки.

Помощь основания с направляющими стержнями

Сделать заточку торца

Чтобы правильно обработать фрезером торцевую сторону деревянного изделия, достаточно соблюдать два принципа:

• Сначала выполняют пологий срез. Ручным фрезерным станком ведут по направлению движения режущей насадки. Эти действия позволят получить на торцевой поверхности равномерное снятие слоя дерева.
• Чтобы очистить торец, фрезер ведётся против направления вращения режущей насадки.

Как сделать декоративную отделку

Благодаря хорошей податливости древесины на этом материале мастера могут фрезеровать рисунки и узоры разной сложности и формы.

Декоративная отделка

Кроме ручного фрезерного станка по дереву, в работе требуются несколько вспомогательных инструментов:

• тиски;
• стамеска;
• лобзик.

Работы по выпиливанию декоративной отделки фрезером по дереву состоят из трёх основных стадий:

1. Перенос на деревянную поверхность изображения так, чтобы оно хорошо отпечаталось. Вариант – использовать трафарет, обводя контуры узора чёрным маркером без содержания спирта.
2. По этим контурам водят фрезером, достигая желаемого рисунка.
3. Послойное снятие дерева даёт изображению больше объёмности.

Работы по врезке замков

С помощью ручного фрезера по дереву можно также вырезать пазы под будущий замок. Эта процедура выполняется в следующей очерёдности:

1. На инструмент требуется установить прямую пазовую фрезу диаметром на 0,5 мм больше, чем планка замка.
2. Задать глубину погружения 3 мм.
3. Закрепить на подошве станка параллельный упор.
4. Пластину замка приложить к торцевой стороне двери, обвести её контур карандашом.
5. Найти центр кромки двери, и вдоль дверного полотна провести через него линию.
6. Фрезер по дереву с параллельным упором устанавливается на торец двери. Проводится центровка фрезы по размеченной линии, упор фиксируется в данном положении.

Фрезерный станок ставится на торец двери

1. Выполняется фрезеровка обрабатываемого участка по всей длине. В результате получится широкая выемка небольшой глубины под переднюю пластину замка.
2. К полученному пазу прикладывают замок и размечают начальную и конечную точки глубокой выемки.
3. Установить прямую пазовую фрезу по дереву диаметром, немного превышающим толщину корпуса врезного замка. Хвостовик оснастки должен быть такой длины, чтобы можно было выбрать паз глубиной на 3 мм больше высоты корпуса замка.
4. Зажать фрезу в цанге.
5. Задать с помощью регулятора глубину погружения, которая будет достаточной для вставки корпуса замка.
6. Выполнить сверление на установленной глубине по всей длине участка.
7. После проработки режущую часть стоит слегка вытянуть из паза на 1-2 мм, и выполнить несколько проходов фрезером вперёд-назад. Затем фреза вновь погружается глубже, и процедура повторяется. Это делается для получения ровных стенок и дна паза.

Готовый паз для замка

Направляющая шина

Когда речь идет о прямой линии, хорошей альтернативой параллельному упору считается направляющая шина. Ее закрепляют с произвольным отступом от края и под любым углом к нему. На штанги вместо упора устанавливают специальный башмак — он скользит по шине и задает положение фрезера. Из-за опоры на направляющую может возникнуть перепад высот, так как машина приподнимается над заготовкой. Чтобы не держать ее на весу, выдвигают опорную ножку (если она предусмотрена).

В особой комплектации подобные направляющие служат еще и для точного фрезерования отверстий, что особенно актуально при изготовлении мебели (на линейке есть отверстия со стандартным шагом, на машине — стопор; остается только выбирать нужные позиции и засверливаться).

Важное замечание: набор деталей для работы по направляющей докупают не во всех случаях; он должен присутствовать в списке аксессуаров производителя и подходить к конкретному фрезеру. Шину фиксируют относительно заготовки

Фрезер позиционируется по ней при помощи «башмака», аналогичного боковому упору, и может размещаться на разном удалении от нее. Поскольку на шину опира­ется лишь часть платформы, выдвигают дополнительную «ножку»

Шину фиксируют относительно заготовки. Фрезер позиционируется по ней при помощи «башмака», аналогичного боковому упору, и может размещаться на разном удалении от нее. Поскольку на шину опира­ется лишь часть платформы, выдвигают дополнительную «ножку».

Творчество без границ

Фрезерное оборудование незаменимо при обработке древесины. С его помощью можно превратить деревянную заготовку в изящное декоративное изделие. Это оборудование чаще всего используют профессионалы, но и любители с опытом тоже смогут его освоить. Использование механизмов — задача не из лёгких, поэтому прежде чем приступить к работе с их применением, необходимо обеспечить себе комфорт и безопасность. Очень важна организация рабочего места. Домашний мастер должен помнить о том, что во время работы есть вероятность повреждения не только фрезы или механического устройства, но и здоровья.

Деревообработка — это не только работа за станком, но и подготовка рабочего места, планирование последовательности выполняемых работ. Прежде чем начать фрезерование, нужно подобрать подходящий тип фрезы для конкретной задачи, с учётом её формы и размера. Следует подобрать скорость работы машины и глубину резки и не забывать о том, что обрабатываемый материал необходимо надёжно прикрепить к столу.

В зависимости от конкретного типа фрезерного устройства правила их использования во многих аспектах разные. На сегодняшний день широко используются вертикально-фрезерные машины, в которых шпинделя расположены над рабочим столом. Они отлично зарекомендовали себя при такой операции, как фрезерование по дереву при обработке краёв полок и круглых столешниц, изготовлении паза, выполнении соединения деревянных деталей. При обработке круглых конструкций незаменимым дополнением является специальный циркуль с опорной пластиной, который обеспечивает точность обработки.

Работая с фрезером, необходимо научиться вести его спокойно, плавными движениями. Ключевым моментом является правильное и безопасное перемещение обрабатываемого материала. Нельзя это делать слишком медленно, поскольку на древесине могут появиться пятна от ожогов, что может привести к повреждению материала.

Сколы появляются при выполнении фрезерных работ по дереву против направления волокон древесины. За один проход надо выполнять фрезерование на глубину до 8 мм, некоторые модели дают возможность настройки с точностью до 0,1 мм. Глубокие пазы и четверти нужно фрезеровать в несколько проходов.

Подготовка древесины и разметка

Как только вы решите, что именно будете делать, разделите тщательно отобранные и обструганные пиломатериалы на группы. Пометьте каждую заготовку в соответствии с ее будущим местом в изделии, отметьте верх, низ, лицевые поверхности и лучшие кромки. С помощью карандаша и рулетки разметьте отрезки нужной длины, а угольником — линии распилов. Циркулем нанесите дуги и окружности. Делительным циркулем перенесите размеры с чертежа на древесину.

Если необходимо сделать доску более узкой или разметить соединение, установите рейсмус на нужное деление и процарапайте метку, двигая рейсмус вдоль кромки заготовки. Малкой размечайте линии, идущие под косыми углами. Если вам понадобятся парные детали, размечайте их одновременно и помните, что одна деталь должна быть зеркальным отражением второй. Для разметки соединений пользуйтесь ножом.

Последние материалы

Как варить суп рецепты приготовления

Какое блюдо по праву может считать себя королём обеденного стола? Ну конечно, суп. Горячий, питательный, ароматный — прямо то, что нужно для того, чтобы зарядиться энергией до конца дня. Особенно хорош он осенью, которая как раз совсем уже не за горами. П.

Бизнес-изнутри: Изготовление сувениров и подарков из дерева своими руками, производство и продажа сувениров из дерева Бизнес идеи из дерева дома

Собственное – мечта многих мастеров, желающих получать приличные деньги и умеющих работать руками. В первую очередь начинающему предпринимателю нужно решить, чем именно он хочет заниматься: резьбой по камню, изготовлением магнитиков-сувениров или деревя.

Что делать, если не умею общаться с парнями, очень стеснительная?

И единственное, что вы делаете с наслаждением — это сидите перед телевизором целый день в обнимку с какой-нибудь калорийной «вкусняшкой». На животе появляются лишние складки, зато лишних чистых носков в доме не сыщешь.
Если вовремя не взять себя в руки, в.

Гордей Горшков: «Когда один на льду, то всегда есть возможность импровизировать Что не всегда есть возможность

Что делать, если мечты больше нет? Это великие мечты, грандиозные, смелые, неограниченные, это те мечты, о которых мы мечтали, когда нам было 15, 18, 20 лет. Очень часто мы перестаём мечтать. Поэтому мы сейчас и живём так, потому что перестали мечтать. По.

Таблица основных видов аппаратов

В таблице ниже приведено описание основных видов аппаратов и их целевое предназначение, а также особенности.

Вертикальный фрезер	Окантовочный	Ротационный	Ламельный	Присадочный
Еще его называют погружным или штанговый. Вертикальный фрезер может использоваться и в домашних мастерских, и промышленном использовании. Является наиболее распространенным и функциональным видом.	Имеет второе название — кромочный. Выполняет следующие операции: вырезание выемок небольшой глубины, изготовления канавок и другие. Учитывая его узкую сферу применения, приобретать его рекомендуется только при регулярном использовании по назначению.	Используется для резания отверстий и обрабатывания кромок. Выполняет операции не только с древесиной, но и с пластиком и керамикой, плиткой и другими материалами.	Является узкоспециализированным. Назначение — выборка пазов. Его приобретение целесообразно только в промышленных условиях, либо в больших домашних мастерских.	Основное предназначение — создание парных отверстий. Целесообразен для использования при изготовлении мебели, поэтому довольно часто встречается в мебельных мастерских.

Внимание! Немаловажный параметр – вес станка. Чем больше мощность двигателя, тем больше весит аппарат

Учитывая это, следует помнить, что станки с высокой мощностью двигателя, хотя являются более функциональными, имеют больший вес. Не всегда целесообразно покупать тяжелый станок, если не будет возможности им работать, или если он будет неудобен при выполнении определенных видов работ.

Фрезеровка по дереву. Уроки.

Фрезерование – процесс обработки материала с удалением его частей определенной формы и создание конфигурации для получения отверстий, пазов, соединений, деталей сложной формы. Фреза представляет собой инструмент с одним или несколькими лезвиями, которые производят резку путем своего вращения.

Как фрезеровать дерево

Существуют определенные правила работы с деревом, соблюдая которые вы сохраните себе здоровье. Они сами по себе несложные, перечислим их ниже.

• Деталь, предназначенная для обработки, должна быть надежно зафиксирована на рабочем столе, без люфта. Данное условие исключит смещение или срыв детали из гнезда.
• Перемещение лезвий фрезерного станка должно быть направлено вдоль древесной заготовки. При несоблюдении этого правила пострадает качество кромок линии распила, ровность ее границ.
• Для выполнения фрезеровки фигур сложной формы, таких как окружность, эллипс и других, рекомендуется применение циркулей, позволяющих выполнить закругления различного радиуса.

Чем фрезеровать дерево

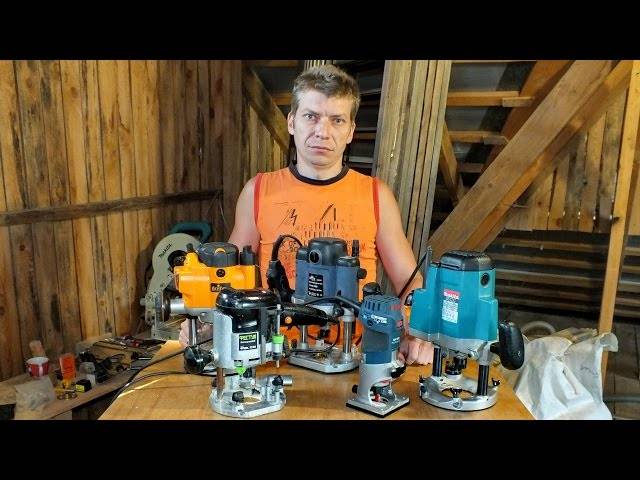

Для фрезеровки дерева существуют такие фрезерные станки:

• Погружные – подходят для отверстий, пазов – движение фрезы происходит по вертикальной оси.
• Окантовочные – подходят только для кромок, фасок. Имеют в наличии направляющий подшипник.
• Ламельные – идеально подходят для округлых продольных канавок.
• Дюбельные – подходят для пазов под дюбели, для сборки типа «шип-паз».

Принципы работы с ручным фрезером

Элеткрофрезер — довольно опасная штука — вращающиеся с высокой скоростью острые режущие части могут нанести нешуточные ранения, да и летящая из-под инструмента стружка тоже. И хоть на большинстве моделей имеется защитный щиток, Отражающий основной поток стружки, защитные очки не помешают. Так что работа ручным фрезером по дереву требует внимания и концентрации.

Одна из моделей — с подключенным пылесосом для удаления стружки

Общие требования

Работа ручным фрезером по дереву будет более легкой и приятной, изделия получатся нормального качества, если выполнить некоторые условия:

• Фреза должна быть острой. Оценить этот параметр «на глаз» сложно, потому надо ориентироваться на рабочие моменты: если мотор сильно греется и/или обработанная поверхность не гладкая (говорят «грязная»), то фреза тупая. Ее необходимо заменить.

• Обрабатываемая заготовка должна быть прочно и надежно закреплена. Ничего хорошего на прыгающей и дергающейся заготовке вы не получите.

  Заготовки должны быть прочно закреплены. Лучше всего использовать струбцины

• Небольшая глубина съема за один проход. Чем больше древесины вы снимаете за один проход, тем больше нагрузка на фрезу. Это ведет к снижению скорости вращения, что ее больше увеличивает нагрузку. Далее — по кругу. Потому, если необходима большая глубина обработки, лучше ее разбить на несколько проходов.
• При замене фрезы необходимо агрегат обесточить. Причем не переключателем, а вынуть шнур из розетки. Это исключит возможность непроизвольного включения.

Не такие сложные требования, но их выполнение — залог хорошей работы и безопасности. Ну и основное требование — фрезер надо вести ровно, без рывков, толчков. Если ощущается сильное биение — изменяйте частоту вращения. Чаще всего ее надо уменьшить, а вообще стоит ориентироваться на рекомендации производителя (есть на упаковке).

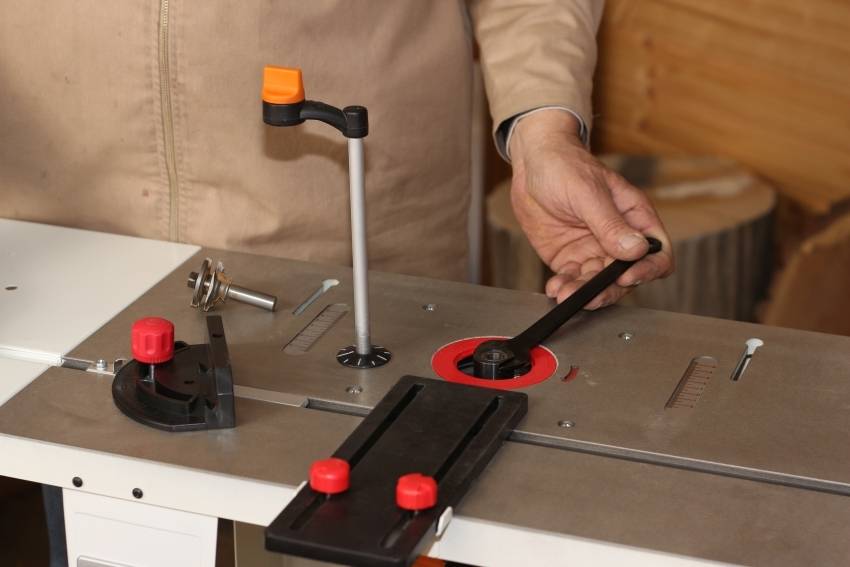

Как изготовить фрезерный стол для ручного фрезера своими руками

Любой мастер может самостоятельно изготовить стол для ручного фрезера, видео материалов и готовых чертежей в сети достаточно для того, чтобы с этой задачей справился даже новичок.

Для работы потребуется:

• деревянные бруски с квадратным сечением (4 шт.);
• фанера и ДСП;
• крепежные элементы (петли, болты, гайки и т.п.);
• домкрат;
• профиль металлический;
• стальная пластина толщиной 6 мм;
• направляющие из алюминия;
• подвижная каретка-упор, которая будет служить направляющей;
• фрезер.

Фрезерный стол для ручного фрезера можно приобрести в комплекте с инструментом или изготовить своими руками

Инструкция по изготовлению стола для ручного фрезера своими руками

Для стола обязательно потребуется чертеж с обозначением положения деталей и их размеров. Из брусков и обрезков ДСП соответствующего размера скручиваются опоры, которые будут служить ножками для стола. Чтобы увеличить жесткость конструкции нужно горизонтально установить соединительные панели из фанеры. Справа в боковой части стола следует вырезать отверстие, куда будет выводиться кнопка пуска на фрезере.

Для изготовления столешницы нужно взять ДСП. Эта деталь должна быть подъемной, поэтому нужно установить петли. Также потребуется изготовить дополнительную опорную основу. Основу стола для ручного фрезера лучше выполнить из фанерного листа, толщиной 15 мм. Далее в столешнице нужно вырезать канавку, предназначенную для направляющих подвижного упора. Сюда следует установить металлический профиль. Чтобы заготовку во время работы было удобно перемещать вдоль стола, желательно использовать передвижную каретку-упор. Вместо нее подойдет направляющая от пилы.

Для изготовления продольного упора нужно взять ДСП. Чтобы обеспечить подвижность этого элемента следует вырезать перпендикулярные пазы в верхней части упора, после чего его следует прикрепить к столешнице с помощью фиксаторов. Посредине вырезается небольшой паз. Он будет использоваться для утилизации стружки и других частиц, которые образуются в процессе фрезеровки.

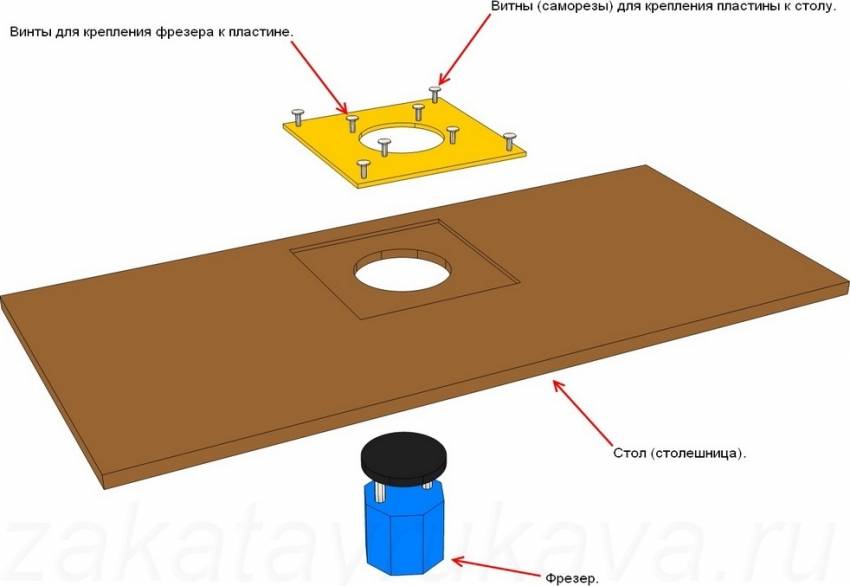

Схема конструкции типового фрезерного стола для ручного фрезера

Затем нужно собрать короб из тонкой фанеры с отверстием, предназначенным для подключения пылесоса через шланг. Этот аппарат будет уделять стружку и пыль. Короб закрепляется позади перпендикулярного упора. После этого металлическая пластина толщиной 6 мм прикручивается к столешнице так, чтобы их уровни совпали. Здесь будет устанавливаться фрезер.

Обратите внимание! Закрепляя пластину, нужно тщательно следить, чтобы ее края не выступали над столешницей. В противном случае деревянные заготовки будут за них цепляться

Инструмент крепится к нижней части пластины за алюминиевую подошву. Для фиксации можно использовать болты, для которых предварительно нужно выполнить отверстия. Такой способ закрепления удобен для замены насадок и позволяет экономить глубину фрезерования. Используя автомобильный домкрат, нужно сконструировать лифт для фрезера. С его помощью можно контролировать высоту. С фрезера нужно снять ручки и на их место прикрутить направляющие из алюминия, которые впоследствии нужно соединить с домкратом.

Вырезание отверстий

Для вырезания отверстий в деревянных заготовках можно использовать прямую пазовою фрезу. Если отверстие имеет сложную форму, то оно вырезается фрезером по заранее подготовленному шаблону с использованием копировального кольца. Последнее крепится к подошве фрезера и при работе агрегата задает движение инструмента в нужном направлении.

Итак, чтобы вырезать отверстие в деревянной заготовке, нужно выполнить следующие операции:

• закрепите в цанге аппарата прямую пазовую фрезу;
• прикрепите к подошве фрезера копировальную втулку;
• положите на верстак заготовку, в которой требуется сделать отверстие;
• подложите под заготовку небольшие куски ДСП, чтобы немного приподнять ее над столом (это требуется для выхода инструмента при сквозном прорезании детали);
• разместите шаблон с уже подготовленным отверстием на заготовку и прижмите обе детали к столу струбцинами;
• установите минимальную величину вылета фрезы (около 3 мм) относительно подошвы аппарата;
• включите фрезер и аккуратно опустите его на шаблон, чтобы фреза мягко вошла в материал;
• проведите фрезеровку по всему периметру шаблона;
• опустите фрезу еще на 3 мм и повторите вышеописанную операцию;
• продолжайте прибавлять по 3 мм глубины, пока фреза не пройдет заготовку насквозь.

Таким же образом можно вырезать круглое отверстие по соответствующему шаблону. Но для того, чтобы вырезать круг в заготовке, есть способ намного проще. В комплектацию большинства моделей фрезеров уже входит циркульное приспособление. Состоит оно из штанги с регулируемым (заостренным) винтом с одной стороны.

Штанга закрепляется к подошве агрегата, а заостренный винт вставляется в отверстие, служащее центром будущей окружности. Далее, необходимо выставить нужный радиус с учетом диаметра фрезы. На следующем рисунке показано, как правильно рассчитывать радиус отверстия.

Фрезерование проводится обычным способом в несколько этапов, каждый раз углубляя инструмент на 3 мм.

Также фрезером можно производить сверление отверстий, например, под установку мебельных петель. Делается это следующим образом.

1. Зажмите в цанге агрегата сверло Форстнера необходимого диаметра.
2. Установите минимальные обороты шпинделя.
3. Поставьте фрезер площадкой на ровную поверхность.
4. Опустите фрезу таким образом, чтобы шип в ее центре не доходил до поверхности стола 2-3 мм, и зафиксируйте привод на направляющих.
5. Далее, опустите ограничитель глубины на любую ступеньку револьверного упора и зафиксируйте его стопорным винтом. Благодаря ограничителю глубины фреза не сможет опуститься ниже требуемого уровня.
6. Снимите фиксацию привода, чтобы он мог свободно перемещаться вверх-вниз по направляющим.
7. На заготовке следует накернить центр будущего отверстия.
8. Установите площадку фрезера на заготовку и опустите фрезу таким образом, чтобы шип, расположенный в ее центре, точно попал в намеченное место на детали.
9. Немного приподнимите фрезу над заготовкой, включите агрегат и после набора полных оборотов плавно начинайте погружать инструмент в материал, пока ограничитель глубины не дойдет до упора. На этом операция сверления может считаться оконченной.

Перед тем, как выполнять сверление на заготовке, следует проделать эту же операцию на каком-нибудь ненужном отрезке древесины или ЛДСП аналогичной толщины.

Если нужно проделать сквозное отверстие, то ограничитель глубины устанавливать не обязательно. Для “чистого” выхода фрезы на обратной стороне заготовки, сверление нужно проводить в 2 этапа. На первом этапе чашечное сверло погружается в заготовку до тех пор, пока на обратной ее стороне не образуется небольшое отверстие от шипа. Далее, заготовка переворачивается, шип сверла устанавливается в образовавшееся отверстие, и проводится дальнейшее сверление. Таким образом, края отверстия с обеих сторон заготовки получатся ровными и без сколов.

Обзор некоторых вариантов

Мы расскажем о двух самых популярных конструкциях, которые обеспечивают наилучшее качество при работе, и вы сами определите, что удобнее и предпочтительнее в вашем случае.

Самодельный вариант

Для начала рассмотрим, как изготовить приспособление для распиловки бревен бензопилой своими руками.

Инструкция по проведению работ имеет следующий вид:

Лучше всего использовать каркас от старой школьной парты или трубу квадратного сечения со стороной 20х20 или немного больше. В первую очередь изготавливаются два зажима, это элементы длиной 50-60 см, на одном торце которых приваривается поперечина с двумя отверстиями под стяжные болты и небольшим выступом посередине для зажима шины, сверху крепится элемент такой же конфигурации, на фото ниже показаны уже готовые элементы, как видите все довольно просто, и, имея под рукой сварочный аппарат, можно сделать их очень быстро.

Зажимы должны быть такого размера, чтобы ширина расположения болтов была немного больше, чем высота шины

Чтобы производить продольное пиление бревна бензопилой, необходима опорная рама, ширина которой должна быть на 7-8 сантиметров меньше длины, к двум из сторон перпендикулярно приваривается два элемента длиной 10 см, они должны быть чуть больше, чтобы в них заходили зажимы, в них надо установить два фиксирующих болта, для этого сверлится отверстие и привариваются гайки, чтобы в них закручивать крепеж, посередине приваривается ручка для удобства перемещения. Система собирается следующим способом: вначале зажимы вставляются в пазы, после чего вставляется шина бензопилы и тщательно фиксируется. Расстояние подбирается в зависимости от того, на какой толщине необходимо проводить пиление. Чтобы понять, как это делается, посмотрите на фото, где показана конструкция в собранном виде, цена вопроса – несколько металлических элементов и аренда сварки на час.

Рекомендуем: Как правильно согнуть гипсокартон – простые способы для новичков

Так выглядит устройство после сборки

Теперь расскажем, как распилить бревно на доски бензопилой с помощью данной конструкции:

Вам понадобятся два козла, которые будут служить опорами, они должны быть такой высоты, чтобы обеспечивать удобство работы. В качестве направляющей лучше всего подойдет надежная металлическая рейка или прочная доска. Можно изготовить этот элемент из уголка или других металлических изделий. Снизу ставится бревно, которое нужно выставлять на нужную высоту, после чего можно начинать работу. После первого прохода бревно приподнимается на нужную высоту, и процесс повторяется.

Работа производится достаточно просто, главное – выставлять все точно и фиксировать надежно

Готовое решение

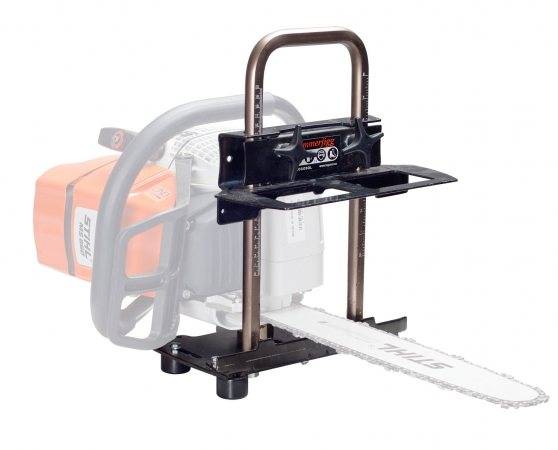

Очень популярен вариант Биг Милл Тимберджиг, это специальный комплект для оборудования мини пилорамы. Распиловка бревна на доски бензопилой с помощью этого устройства проста и эффективна.

Приобретая данный вариант, вы получаете все необходимое, расскажем о том, как организовать резку бревен:

Конструкция очень продумана и отличается простотой и надежностью

Вначале нужно соединить между собой две прочные и ровные доски, в результате у вас должна получиться Т-образная конструкция. Это будет упорная линейка. Далее сделайте два Г-образных упора, в комплекте поставки есть уголки, которые предназначены именно для этих целей. Подкатите бревно и расположите его на удобных и надежных брусках. К его торцам саморезами прикрепить опоры, использовать гвозди не стоит, так как их намного сложнее вынимать впоследствии. Далее к установленным деревянным опорам крепится линейка, это делается посредством зажимов, которые также идут в комплекте, при этом помните, что линия пропила идет не по краю направляющей, а на 10 миллиметров выше. Перед тем, как осуществить распил бревна на доски бензопилой, советуем приподнять одну сторону примерно на 30 градусов, так работать будет намного удобнее. Зафиксируйте данное положение с помощью двух опор, если вам что-то непонятно в описании, посмотрите на фото, на нем все показано наглядно, кроме того, в комплекте всегда идет инструкция с подробными схемами.

Как распустить бревно на доски бензопилой? Данное устройство позволяет делать это легко и быстро
