Редуктор давления воды в системе водоснабжения

Лучшие модели редукторов для системы водоснабжения

В настоящее время на рынке регуляторов давления представлен большой выбор устройств, отличающихся по техническим характеристикам, стоимости и компании их выпускающей (бренду производителя).

Наибольшей популярностью среди пользователей пользуются модели следующих компаний

Корпорации «Honeywell» (США)

В линейке товаров из группы редукторов давления представлены несколько серий подобных устройств, такие как: серия D04FM и D06F, D06FN, D06FН.

Серия D04FM – это регуляторы бытового использования. Корпус выполнен из латуни с резьбовым соединением для включения в водопроводную сеть, диаметром 1/2″ и 3/4″. В моделях предусмотрен патрубок для установки манометра. Прибор может работать в водопроводных сетях, трубопроводах со сжатым воздухом и азотом. Основные технические характеристики:

температура рабочей среды – до 70 °С;
максимальное давление 16 бар;
регулировка давления – от 1,5 до 6,0 бар;
количество ступеней очистки – 1.

Это эконом-вариант устройство.

Серия D06F – устройства бытового применения. Корпус выполнен из латуни с резьбовым соединением, в конструкции предусмотрен сетчатый фильтр и диафрагма армированная волокном. Модели выпускаются диаметром 1/4″, 1/2″, 3/4″, 1″ и 2″.

Основные технические характеристики:

температура рабочей среды – до 40 °С;
максимальное давление 16 бар;
регулировка давления – от 1,5 до 6,0 бар;
количество ступеней очистки – 1.

Серии D06FН и D06FN могут применяться в сетях бытового, промышленного и коммерческого назначения, в водопроводных сетях и в сетях с прочими неагрессивными жидкостями, а также со сжатым воздухом и азотом. Модели данной серии оснащены ручкой для регулировки давления, а также встроенным фильтром. Приборы выпускаются диаметром 1/4″, 1/2″, 3/4″, 1″ и 2″.

Основные технические характеристики:

температура рабочей среды – до 70 °С;
максимальное давление 25 бар;
регулировка давления – от 1,5 до 12,0 бар, для серии D06FН и 0,5 – 2,0 – для серии D06FN;
количество ступеней очистки – 1.

Продукция корпорации «Honeywell» выпускается в разных странах мира и отвечает всем требованиям, предъявляемым к ней. Редуктор давления воды «Honeywell» – это надежность и безопасная эксплуатации на весь период использования.

Модель РД-15

Выпускает целый ряд производителей в России. Это бюджетный вариант подобных изделий, который достаточно широко используется пользователями при установке во внутриквартирных сетях. Основные технические характеристики модели:

диаметр – 1/2″;
рабочее давление – 1,0 бар;
предел регулировки давления – 40,0%;
максимальное давление – 4,0 бар.

Модель мембранного типа, корпус выполнен из латуни. Неприхотливая в эксплуатации, одним из достоинств является низкая стоимость.

(Италия).

В линейке товаров, выпускаемых компанией, представлена широкая группа регуляторов для систем водоснабжения, выполненных из латуни и хромированной стали.

Модели выполняются с внутренним и наружным резьбовым соединением диаметром 1/4″, 1/2″, 3/4″, 1″, 1 1/4″, 1 1/2″ и 2″. Некоторые модели оснащены манометром. Основные технические характеристики:

температура рабочей среды – до 70 °С;
максимальное давление 25 бар;
регулировка давления – от 1,0 до 6,0 бар.

Редукторы давления воды «FAR» – это оптимальное соотношение цены и качества.

Группы (Италия-Россия).

Среди товаров группы «регуляторы давления воды», представлены модели поршневого и мембранного типа, оснащенные манометром и без него, а также со встроенным фильтром.

Модели выпускаются с различным условным проходом и техническими характеристиками. Регуляторы давления VALTEC получили достаточно широкое распространение в России и странах СНГ благодаря своей надежности и хорошим эксплуатационным показателям.

Видео описание

О том, как работает и чем отличается поршневой регулятор давления воды в системе от мембранного, рассказано в видео:

Лабиринтные редукторы

В отличие от конструкций с мембраной и поршнем, в лабиринтных регуляторах нет движущихся элементов. Их внутреннее пространство разделено на множество мелких каналов, проходя по которым вода теряет напор, преодолевая гидравлическое сопротивление.

Такие приборы не оснащаются манометрами и устанавливаются локально перед водопотребляющим оборудованием.

Выбирая РДВ, нужно изучить его рабочие параметры, чтобы определить возможность его применения в той или иной системе. В первую очередь это диаметр подключения, допустимая температура воды, максимальное входное давление, диапазон, в котором возможна его регулировка.

Диаметр подключения указывается на корпусе прибора Источник kanaliza.ru

Назначение регуляторов давления

Спектр применения регулятора давления довольно широк. РДВ применяется как в быту, так и на коммерческих и промышленных предприятиях. Для использования в многоэтажном, частном доме или в водопроводе на даче ,обычно применяются поршневые и клапанные устройства. Для коммерческого и промышленного, принцип работы регулятора определяется характеристиками объекта применения.

Сферы применения РДВ

Системы магистрального водоснабжения – куда входят: — Водоснабжение коммунального хозяйства – квартиры, частные дома.— Коммерческие предприятия – магазины, офисные помещения.— Промышленные предприятия – это заводы, производственные комбинаты и так далее.
Системы пожаротушения, в которых поддержание стабильного и постоянного давления в системе жизненно необходимо.
Системы водозабора, обеспечивающие водой целые поселки и города, требую поддержания давления в трубах на постоянном уровне.
Насосные станции (ЦТП и прочие), состоящие в общей системе подачи холодной и горячей воды для населения.
Системы полива и мелиорации, использующиеся в земледельческих и животноводческих комбинатах.

Принцип работы редуктора

Редуктор представляет собой обычный клапан с пружинным приводом. В действие он приводится при достижении определенной отметки давления в водопроводе. За счет регулирования ширины открытия клапана как раз и нормализуется давление.

Схематическое изображение регулятора. Внутри — пружина, которая и регулирует степень закрытия заслонки клапана

Устанавливают редуктора в следующих случаях.

Слишком низкое давление воды в водопроводе. Струя из смесителя получается очень слабой, что вызывает определенный дискомфорт при его использовании (или же ванну приходится набирать слишком долго). В таком случае систему с редуктором дополняют помпой, которая увеличивает скорость водотока. Ещё при низком напоре воды может не работать стиральная машина типа «автомат»: при слишком слабом течении порошок не вымывается полноценно из лотка.
Нестабильный напор воды. При открытии крана получается мощная струя, которая спустя 5 – 10 секунд существенно ослабевает. Отрегулировать водоток оптимальной температуры (смешивая горячую и холодную воду) в таком случае затруднительно. Редуктор позволяет решить эту проблему.
Слишком высокий напор в водопроводе. Чаще всего с таким явлением сталкиваются жители первых этажей домов большой этажности. Если в подъезде всего один стояк, то завышенное давление делается для того, чтобы обеспечить водой верхние этажи.

Также редуктора устанавливают для защиты приборов, подключаемых непосредственно к водопроводу: бойлеры, стиральные машины, проточные водонагреватели, посудомоечные машины, гидромассажные боксы.

Стрелка указывает направление движения воды. Если установить его неправильно, то редуктор будет работать как запорный клапан

Установка редуктора давления воды в систему водоснабжения

В своде правил по водоснабжению и канализации указано, что установка регуляторов давления должна проводиться сразу после запорной арматуры на вводе, то есть до приборов учёта. Это звучит здраво, ведь в таком случае редуктор будет защищать все гидротехнические устройства, включая счётчик и узел фильтрации.

Но при установке до узла учёта должна исключаться любая возможность забора воды, а значит, технические пробки для промывки фильтра и штока окажутся запломбированы, а сам редуктор лишится возможности обслуживания. Этим можно пренебречь, но даже в таком случае очень сложно предусмотреть разное гидродинамическое сопротивление и добиться выравнивания давлений в коллекторах холодной и горячей воды. Нужно либо устанавливать в них дополнительные манометры для более точной подстройки, либо располагать регуляторы давления сразу перед коллекторами, как и поступает большинство опытных сантехников.

Если нет возможности произвести установку на вводе системы, но некоторые узлы требуют защиты от избыточного давления, возможна и локальная установка. Существует достаточно много примитивных моделей редукторов под 20 мм трубную резьбу, и даже без точной подстройки они вполне справляются со своей защитной функцией.

Установка клапана давления

Как видите на фото редукторов выше (с и без манометра) устройства могут быть укомплектованы установочными штуцерами, а могут продаваться без них.

Штуцера клапанов играют ту же роль, что и при установке счетчиков воды. Они позволяют врезать клапан в систему без её кардинальной разборки. Диаметр штуцеров, как и диаметры входа/выхода клапана, подбирается по диаметру водопроводных труб. Диаметры входа/выхода клапана указаны на корпусе.

Обратите внимание, что вход и выход клапана могут иметь различные типы резьб. Они могут быть внутренние (например ½F или 3/4F) или наружные (½M или 3/4M)

Если нужно сделать переход, то нужно использовать переходник, например переходник (1/2F – 1/2M), в сленге сантехников — футорка.

На что обратить внимание при покупке

Реле давления подбирают по следующим характеристикам:

давлению воды минимальное;
давлению воды максимальное;
давлению в воздушной камере гидроаккумулятора;
степени загрязненности воды;
наличию фильтров;
мощности и особенности конструкции насоса.

Автоматика рассчитана на работу в определенных границах давлений — минимального и максимального. Выбирают такое реле, которое по характеристикам соответствует сети. К примеру, при давлении в сети 0,1 — 6 бар, реле нужно брать с верхним порогом в 6 бар, а не 12 или 16 бар.

Учитываются также особенности исполнения насосного оборудования. Многие модели имеют посадочные места под реле давления.

Если источником воды является гидроаккумулятор или централизованная сеть, то нужно использовать реле с защитой от сухого хода. В таком случае при отсутствии воды в баке или в сети насос отключится и не будет работать вхолостую.

Реле для насоса может быть:

силовым (для включения силовых контактов на насосную установку);
управляющим (для подачи сигнала на блок управления).

При выборе реле необходимо проверить его соответствие допустимой мощности включения с насосной установкой.

Примеры недорогого надежного реле для гидробака и насоса от российских компаний, предлагающих купить:

реле давления Italtecnica PM/5G, 1/4″ ВР, накидная гайка, цена 630 рублей;
реле давления PS-02C BELAMOS, 1/4″ ВР, накидная гайка, цена 650 рублей;
реле давления РДМ-5 Джилекс, 1/4″ ВР, накидная гайка, цена 900 рублей.

Указанное оборудование для бытовых условий (рабочее давление 1,4 — 2,8 атм, максимальное 4 атм).

Принимая решение, какой выбрать регулятор давления воды для квартиры, необходимо учитывать производительность системы, виды подключения, регулировки, рабочий температурный интервал. Советуем покупать регулятор с манометром надежного производителя.

Пошаговая инструкция покупки и порядок регулировки

Первый шаг — это выбор регулирующего прибора. Для принятия правильного решения о его покупке в магазине необходимо знать примерный расход воды в квартире.

Перед приобретением устройства ознакомитесь с технической информацией, находящейся в прилагаемом прайс-листе.

Если, диаметр приобретаемого редуктора не совпадает с показателями водопроводной трубы, ничего страшного. Можно купить и использовать переходники. Вам нужно купить и запастись двумя вентилями.

СОВЕТ! Рекомендуется установить фильтр механической очистки. Это обеспечит, в том числе, безотказную работу прибора.

Прибор монтируется манометров вверх сразу за счётчиком воды. Перед ним устанавливается очистительный фильтр и 1 запорный вентиль. Второй вентиль ставят сразу за редуктором.
В первую очередь необходимо отрегулировать редуктор. Для этого на приборе есть установочная головка и манометр. Система, подающая воду, заполняется жидкостью, а после её наполнения закрываются все точки домашнего водозабора.
В корпусе редуктора есть регулировочный винт. Необходимо в приборе, который установлен вращать головку. Поворачивая, её по часовой стрелке значение + вы повысите давление. Для уменьшения давления в системе домашнего водопровода необходимо регулировочный винт повернуть против часовой стрелки, значение — минус. Рекомендуемый рабочий показатель давления — это от 3 до 4 атмосферы.

ОБРАТИТЕ ВНИМАНИЕ! В случае использования вами в системе предохранительных клапанов давление на ВЫХОДЕ прибора требуется на 20% меньше, чем показатели предохраняющих устройств

Настройка и устранение неисправностей

Считается оптимальным и наиболее удобным давление воды на выходе из крана в 2–3,5 кгс/см2. Но такого значения не всегда просто добиться, особенно учитывая необходимость нормализации статического давления, когда водоразбор закрыт, и вода не двигается.

Все редукторы отличаются разным быстродействием. При появлении протока давление падает на 0,5–1,2 атм в зависимости от действующей уставки. Через несколько секунд давление снова повышается (если это позволит давление на входе редуктора), но не до статического уровня, а немного ниже. В идеале выходное давление должно быть как минимум на 1,5 кгс/см2 ниже входного значения, иначе проток воды будет замедляться слишком сильно. Это стоит учитывать при регулировке рабочего давления насосной станции.

Неисправный редуктор обычно не пропускает воду вовсе или попросту не снижает давление, что можно заметить только при парной установке манометров или наличии водоразбора до редуктора. Обслуживание устройства заключается только в промывке механизма и встроенного фильтра. Если это не помогло, налицо механическая неисправность или влияние времени. Впрочем, весь механизм регулятора виден наглядно при извлечении штока.

Поломка может заключаться в лопнувшей пружине, износе поршня или мембраны. Не все запчасти можно найти в продаже, но при наличии их или донора замена не вызовет сложностей за счёт доступности основных механизмов редуктора для обслуживания.

рмнт.ру

В каких случаях нужно ставить?

Установить редуктор целесообразно в следующих случаях:

Очень маленький напор воды в системе водоснабжения.

В этом случае низкое водяное давление может привести к отказу некоторых бытовых приборов, например, машинки-автомата. Да и ванна будет набираться в течение длительного времени, что приведет к дискомфорту, тем более, если человек спешит на работу. Решить такую неприятную ситуацию поможет редуктор с помпой, которая значительно увеличивает скорость потока воды.

Постоянно меняющееся давление воды

Ситуация случается довольно-таки часто. При открытии вентиля напор воды -одной интенсивности, а через несколько секунд он ослабевает. В этом варианте отрегулировать нужную температуру воды практически невозможно.

Мощный напор воды

Такая проблема обычно возникает в квартирах, расположенных на 1-м этаже в многоквартирных домах. Высокое давление воды необходимо, чтобы она доходила до верхних этажей. Но у жителей, проживающих внизу, могут возникнуть аварийные ситуации, например, лопнуть соединительные детали водопровода и возникнуть протечка.

Кроме регулирования напора воды редуктор давления также защищает от поломок бытовые приборы, подключенные к водопроводной сети: бойлеры, водонагреватели, посудомоечные машины, душевые кабины и т.п.

Устройство регулятора давления воды

Прочный герметичный корпус защищает редуктор от повреждений. В состав такого прибора входит несколько элементов:

Сетчатый фильтр;
Прижимной и пружинный механизмы;
Винт и гайки;
Поршень;
Клапан, оснащенный прокладкой и уплотняющими кольцами;
Диафрагма.

Эксплуатация редуктора должна выполняться при определённых условиях: в водной среде не должно быть воздуха и масел, а предельные значения давления и температурный режим ограничиваться отметками в 16 бар и 70 градусов.

При активации крана с водой уменьшаются показатели редукторного и диафрагменного давления. Напор пружины дает возможность выровнять рабочее давление в водопроводной системе.

Редуктор часто устанавливают на технику, не имеющую защиты от повышенного водного давления и оснащенную насосом, активация которого может спровоцировать появление гидроударной волны.

Как выбрать реле давления воды

Реле давления управляет насосом и служит для поддержания определенного давления в сети. Подвижно-пружинная группа реле регистрирует давление и, при достижении минимального, замыкает контакт и включает насос. При достижении максимального давления происходит размыкание контакта, и насос отключается. Реле имеет регулировочный механизм, которым можно установить нужные значения давления. При определении, какое реле давления лучше для гидроаккумулятора или насоса, можно пользоваться следующими рекомендациями:

Выбирается реле для работы только в бытовых условиях. Давление в системе максимальное — 4 атм, а рекомендуемый оптимальный диапазон давления для работы сантехнических приборов 1,4 — 2,8 атм.
Чем больше разница между минимальным и максимальным давлением, тем больше будет заполнен гидроаккумулятор и реже будет включаться насос на заполнение.
Покупать рекомендуем реле только известных изготовителей.
Рядом с реле следует обязательно установить надежный манометр и периодически дополнительно отслеживать давление в системе.

Предлагаемая автоматика может управлять следующими категориями оборудования:

гидроаккумулятором;
выносным насосом перекачки;
погружным насосом;
глубинным насосом.

Устройство и регулировка редуктора

Давайте, однако, вернемся к регулирующей арматуре и выясним, как устроен редуктор давления: водоснабжение современных многоквартирных зданий нуждается в нем куда чаще, чем в насосах и буферных емкостях.

Устройство и принцип работы поршневого редуктора давления

Наиболее распространенный вид редукторов — поршневые. Клапан редуктора соединен подпружиненным штоком с поршнем, на который воздействует избыточное давление во внутреннем водопроводе (после клапана). В отсутствие водоразбора клапан закрыт. При расходе воды воздействующее на поршень давление после клапана падает, и пружина открывает его.

Если на вводе в ваш дом или квартиру стоит регулятор давления воды в системе водоснабжения — регулировка напора своими руками осуществляется так:

Снимите пластиковый или латунный колпачок в верхней части редуктора (со стороны пружины). Под ним вы обнаружите винт с шлицами под широкую плоскую отвертку;
Для увеличения давления во внутреннем водопроводе закручивайте винт по часовой стрелке;
Для его уменьшения выкручивайте винт.

Регулировка давления воды в системе водоснабжения осуществляется поворотом винта в корпусе редуктора

Установка редуктора

Где должен стоять редуктор, и какая дополнительная арматура необходима для его установки?

Инструкция довольно очевидна: редуктор давления монтируется на вводе водоснабжения или непосредственно перед прибором, который нужно защитить от чрезмерно высоких значений напора.

Перед редуктором должны стоять:

Запорная арматура (как правило, шаровый кран);
Фильтр механической очистки для защиты редуктора от песка, окалины и прочего мусора;

Перед редукторами стоят краны и фильтры

Опционально — манометр для контроля давления на вводе. Второй манометр ставится после редуктора, или монтируется непосредственно на его корпусе.

Редуктор давления Itap размером ДУ15 снабжен резьбой для подключения манометра

Регулировка насосной станции

Вначале — несколько слов о том, зачем нужна регулировка давления станции водоснабжения.

Она позволяет:

Увеличить или уменьшить абсолютное значение напора воды на сантехнических приборах;
Уменьшить разброс давлений выключения и включения насоса. Например, при настройке давления включения в 1 атмосферу и выключения в 6 атмосфер напор воды при ее расходе будет непрерывно меняться в диапазоне 10-60 метров, что довольно неудобно;
Увеличить вместимость гидроаккумулятора. Для этого нужно увеличить разницу между давлениями выключения и включения. Увеличение вместимости мембранного бака скажется на частоте запусков насоса и, соответственно, на его ресурсе.

При высоком давлении накачки мембранного бака вы получите кратковременные перерывы в подаче воды

Как выполняется регулировка датчика давления воды в системе водоснабжения с насосной станцией?

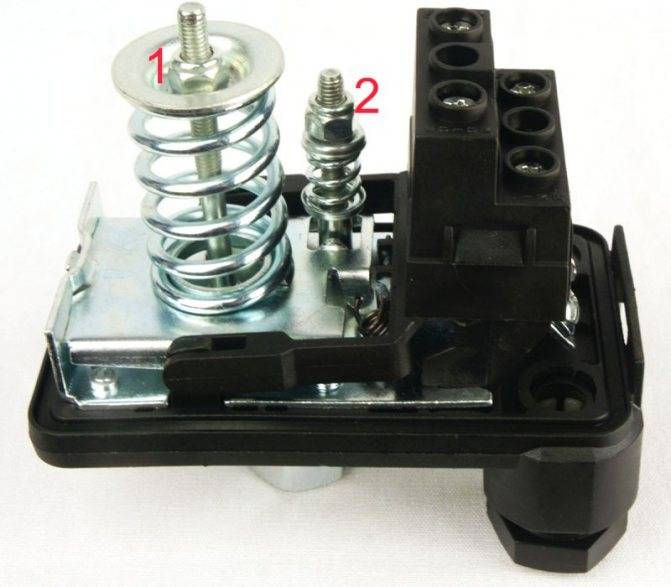

Под крышкой реле давления вы увидите две шпильки с пружинами и гайками разного диаметра. Большая гайка отвечает за регулировку давления включения насоса, малая — за давление отключения. Поворот гаек по часовой стрелке приводит к росту давления, против — к его уменьшению.

Реле давления воды в системе водоснабжения регулировка осуществляется двумя подпружиненными гайками

Чтобы уменьшить давление накачки мембранного гидроаккумулятора станции, стравите воздух через скрытый под пластиковой или металлической крышкой ниппель. Чтобы увеличить его, накачайте воздух через ниппель велосипедным насосом или компрессором.

Ниппель для накачки гидроаккумулятора скрыт пластиковой крышкой

Виды регуляторов давления воды

По видам регуляторы давления можно разделить на поршневые, мембранные, проточные, автоматические и электронные. Рассмотрим каждый в отдельности.

Поршневые

Поршневой регулятор

Конструктивно самый простой регулятор давления, еще называемый механическим. Из-за того что принцип его работы основан на работе подпружиненного поршня. Который регулирует входящее давление из трубопровода и устанавливает его с помощью регулировочного винта. Уменьшая или увеличивая пропускную способность редуктора, согласно требованиям пользователя. Выходное давление в системе показывается с помощью установленного манометра на выходе.

К минусам этого прибора можно отнести чувствительность поршня к различным видам мусора в водопроводе. Из-за чего он быстро приходит в негодность. Эта проблема решается установкой фильтра перед входным отверстием регулятора давления. Пропускная способность такого РДВ – от одной до пяти атмосфер.

Мембранные

Мембранный

Регулятор давления, заслуживший славу надежного и неприхотливого в использовании бытового прибора с пропускной способностью от 0,5 м3 до 3 м3 в час. Имеющего достаточно высокую цену из-за надежности конструкции. В связи со своей высокой стоимостью, замену или установку этого агрегата лучше доверить опытному специалисту.

Основой его работы служит мембрана с пружиной, находящаяся в герметичной камере. Поэтому полностью защищена от различного вида засоров. Пружина передает усилие на небольшой клапан, который в свою очередь регулирует размера выходного потока воды в систему домашнего водопровода.

Проточные

Проточный редуктор воды

Надежность и неприхотливость проточного РДВ обеспечивается полным отсутствием в нем подвижных деталей. Что сказывается на его долговечности.

Стабилизация выходного давления происходит за счет множества узких внутренних каналов. Распределяясь по которым, хаотичное входящее давление воды сначала гасится прохождением через множество поворотов. Приходит к заданному параметру, а затем сливается в один выходной канал.

Применение проточного регулятора давления, как правило, сводится к оросительным системам приусадебных участков.

Автоматические

Автоматический регулятор давления конструктивно является аналогом мембранного РВД. Наличие двух винтов для изменения рабочего диапазона давления в водопроводной системе отличает его от мембранного.

Работу прибора обеспечивают мембрана и две пружины, сила сжатия которых регулируется специальными гайками. При слабом входящем напоре воды мембрана ослабевает. При увеличении входящего давления происходит сжатие мембраны, приводящего к уменьшению выходного канала.

В комплекте с автоматическим РДВ идет автоматический регулятор давления, который приводит в действие пружины на мембране. При слабом давлении, пружинки замыкают контакты, приводя в действие насос. В задачу которого входит поддержание давления в системе на заданном уровне.

Электронные

Электронный регулятор давления воды

Это сложный прибор полностью автоматического типа с бесшумной работой, обеспечивающий полную защиту систему от гидроударов.

Электронный дисплей показывает текущую информацию о характеристиках потока воды в домашнем водопроводе. Электронный механизм производит непрерывный мониторинг напора воды в трубопроводе, используя датчик движения.

Насосная станция, входящая в комплект прибора, включается автоматически при поступлении сигнала от датчиков слежения. При сухом водопроводе электроника не позволит включиться помпе.

Благодаря продуманному электронному механизму, этот прибор полностью обеспечит все потребности пользователя в автоматическом режиме.

Зачем нужен и как работает РДВ

И в централизованную, и в автономную систему вода подаётся насосным оборудованием. Принципиально эти схемы отличаются только числом разветвлений, диаметром труб и количеством запорной арматуры. И скачки давления, обусловленные различными техническими причинами, возможны в любой из них. Регулятор давления воды в системе водоснабжения стабилизирует напор, гасит возникающие в ней гидравлические удары.

В автономных системах его устанавливают на вводе в дом, перед счётчиком, в централизованных – перед поквартирной разводкой. Такой механизм не помешает и в частных домах, подключённых к централизованной подаче воды, несмотря на то, что есть общий РВД.

Функции регулятора

Механизм, который ещё называют редуктором давления, в бытовой водопроводной сети выполняет функцию стабилизатора. Без него оборудование, рассчитанное на определённый напор и реагирующее на его изменения, выходит из строя быстрее. Это касается не только бытовых приборов, потребляющих воду, для которых гидравлический удар становится серьёзным испытанием. Но и электрических бойлеров, газовых водонагревателей, котлов, водяных счётчиков.

Когда редуктор невозможно встроить в начало внутридомовой сети, его устанавливают непосредственно перед стиральной машиной или другим дорогостоящим оборудованием Источник www.rmnt.ru

От гидроударов страдают и сами трубопроводы, особенно узловые соединения и места стыков. При частых скачках давления они теряют герметичность и начинают подтекать.

Есть и ещё одна причина, по которой желательно использовать редуктор воды: это комфортность пользования водоразборными устройствами. Мало приятного, когда струя из крана или душевой лейки с отрегулированной температурой и напором вдруг начинает произвольно менять эти параметры.

Принцип действия

Несмотря на скромные размеры и простое устройство, РДВ справляется с регулированием напора самостоятельно, без подключения дополнительного оборудования. Причём делает это автоматически.

Принцип его работы схож с тем, как регулируется поток воды вентильным краном, при откручивании которого шток с поршнем поднимаются и открывают просвет определённого сечения. Но в этом случае при увеличении напора в системе поршень остаётся неподвижным, и сила водяного потока возрастает. Тогда как клапан давления воды в редукторе в такой ситуации меняет своё положение и уменьшает просвет.

На выходе из устройства давление падает до значений, установленных настройкой Источник i.ytimg.com

Проследим весь путь воды по системе, оснащённой РДВ.

Вода подаётся в дом из скважины, колодца либо централизованной системы с помощью насосов, задающих определённый напор.

Из-за сбоя в работе насоса, закрытия крана на ответвлении или по какой-то другой причине давление резко меняется, что угрожает включённому в сеть оборудованию выходом из строя.

Проходя через редуктор, поток воды давит на его действующий элемент, который сжимается и автоматически уменьшает просвет клапана.

Изменение проходного сечения не позволяет воде двигаться с прежним напором, он снижается и выходящая из редуктора вода поступает к точкам потребления с нормативными показателями давления.

В домах с подачей воды из скважины или колодца часто устанавливают гидроаккумулятор, оборудованный похожим механизмом – реле давления. Этот прибор работает от электрической сети и предназначен для включения насоса при падении давления в гидробаке, и его отключения при достижении заданных параметров. В этом случае редуктор давления воды в системе водоснабжения не обязателен, так как напор не превысит максимальных значений, установленных для гидроаккумулятора.

Система автономного водоснабжения с гидроаккумулятором Источник cdn.sovet-ingenera.com

Но давление в трубах будет меняться в заданных реле пределах. Если максимальное выставленное для гидробака давление больше 3 атмосфер, а для нормальной работы бытовых приборов оно должно быть ниже, то регулятор стоит установить.

Редуктор давления воды в системе водоснабжения: для чего нужен и как настроить?
