Защита от короткого замыкания
Никаких предохранителей в терморегуляторах обычно не ставится, не ищите их внутри. Фактически функцию предохранителя в системах электрических теплых полов, должен выполнять автоматический выключатель + УЗО или дифф.автомат у вас в щитке.
В некоторых моделях регуляторов (например RTC 70), стоит встроенный выключатель. Им можно вручную, не бегая к электрощитку, отключить теплые полы.
Многие ошибочно думают, что именно через него проходит весь ток на греющий кабель. Это не так. Этот переключатель отвечает только за подачу питания на плату, отсюда и такой его малый рабочий ток – 6А.
Меры профилактики
- Укладку теплого пола желательно производить по центру комнаты, потому что по краям размещают мебель. Мебелировка при недостаточно толстом покрытии может нанести механические повреждения кабелю. При толстом покрытии система может плохо прогревать воздух, поэтому приходится выбирать золотую середину, выполняя относительно тонкое чистовое покрытие и укладывая кабель в центре комнаты.
- Укладка производится только на чистую, ровную поверхность.
- Температурный датчик на кабеле нужно размещать в возможностью последующей замены без вскрытия стяжки
- По уже уложенному покрытии нельзя ходить, чтобы избежать механических воздействий на систему
- После укладки системы, ее нужно проверить до выполнения стяжки, пропустив электрический ток. Если все в порядке: можно делать стяжку.
Как видно, основная часть проблем возникает из-за монтажа. Но в любом случае, лучше быть готовым к различным поломкам, для быстрого их устранения, поэтому перед установкой системы лучше приобрести запасные датчики и терморегулятор, а так же озаботиться покупкой тепловизора.
Причины неполадок
1. Неверно выбран греющий кабель, неправильно выполнена теплоизоляция. При выборе мощности кабеля учитывают технические условия того помещения, в котором устанавливается обогревательная система. При ошибке в расчете площади настила либо мощности системы или при использовании недостаточно толстого изоляционного слоя пол может нагреваться недостаточно сильно. Чтобы устранить проблему, нужно вызвать специалистов, которые проверят правильность монтажа системы и устранят неполадки либо объяснят, как это можно сделать. 2. Неправильный монтаж. Если отключение теплого пола происходит сразу же после включения системы, вероятно, неправильно расположен термодатчик. 3. Наличие механических повреждений. Во время монтажа системы может быть поврежден ее греющий кабель. Это может произойти во время заливки стяжки либо в ходе монтажа напольного покрытия. обы понять, исправен ли кабель, теплый пол нужно отключить от терморегулятора, а затем измерить сопротивление жил. Сравнив полученные данные с теми, которые указаны в инструкции к системе, следует убедиться, что отклонение от нормального показателя не превышает пяти процентов. 4. Недостаточное напряжение. Теплый пол может нагреваться слишком слабо из-за чересчур низкого напряжения в электросети дома. 5. Сбои в работе датчика и терморегулятора. Пол может оставаться холодным из-за неисправности регулирующего оборудования.
Почти все вероятные поломки системы являются однотипными, поэтому выявить неисправности при наличии необходимых приборов несложно. Первым делом исключите наиболее простые, банальные варианты. Проверьте, есть ли в сети напряжение. Убедитесь, что не сбились настройки температуры системы.
Если, проделав все перечисленное выше, вы не смогли обнаружить причину холодного пола, повреждение было вызвано одним из трех элементов — греющим кабелем, датчиком температуры либо специальным терморегулятором.
1. Поломка терморегулятора. При поломке этой детали напряжение из электросети в греющий кабель либо в нагревательный мат не подается, вследствие чего не происходит нагрева. Это может быть вызвано обрывом датчика температуры, поломкой терморегулятора либо выключенным автоматом, который находится в щитке питания. Для устранения данной неисправности необходимо измерить при помощи мультиметра омическое сопротивление. 2. Выход из строя температурного датчика. Чтобы проверить работу датчика температуры, необходимо измерить его сопротивление и сверить этот показатель с указанными в техпаспорте данными. Учтите, что при нагревании датчика его сопротивление может незначительно уменьшиться. Если разница показателей существенна, датчик необходимо отключить и заменить новым. 3. Поломка нагревательного кабеля. Если, проверив датчик теплого пола и терморегулятор системы, вы не обнаружили неисправность, проверьте греющий кабель. Для определения создаваемой нагревательным кабелем нагрузки измерьте его сопротивление, а затем сравните этот показатель с данными, указанными в техпаспорте.
Показания приборов помогают установить причину поломки теплого пола. Если данные ниже нормы, повреждена внешняя оболочка кабеля, отвечающего за нагрев. Если сопротивление стремится к нулю, отгорела соединительная муфта или поврежден кабель. Если значения неустойчивы, под оболочку попала вода. Появление на мультиметре знака бесконечности свидетельствует об обрыве или перегорании находящегося в соединительной муфте греющего элемента.
Выполнив диагностику и обнаружив неисправность, вы можете выполнить ремонт самостоятельно либо вызвать специалистов. Квалифицированный мастер качественно, быстро, с минимальными повреждениями вашего напольного покрытия выполнит ремонт нагревательного кабеля.
Плохо греет кабельный теплый пол: основные причины
Прежде чем принимать скоропостижные решения о неисправной работе, нужно объективно оценить работу системы. Для этого понадобится выполнить 2 простых действия:
- Запустить отопление на 30–90 минут. Время разогрева напрямую зависит от качества изоляции и толщины финишного покрытия.
- Подождать, пока температурный режим не будет отвечать установленной на датчике температуре. После должного нагрева рабочей поверхности устройство отключится, а индикатор перестанет светиться.
Ремонт теплых электрических полов будет нужным только в случае, когда время разогрева будет значительно дольше нормированного, а лампочка на терморегуляторе не отключится. Пришло время выяснить, почему не работает теплый электрический пол. Виной тому могут стать следующие факторы:
- Неверный подбор греющих проводов. Вид и мощностные характеристики кабеля выбираются, исходя их технических условий работы с полом. При самостоятельном проектировании всегда остается риск провести неверные расчеты. Исправить такие недочеты помогут лишь квалифицированные специалисты. Потому при монтаже и разработке нужно быть предельно внимательным.
- Неточности при установке. Монтажник может не просчитать всех нюансов работы с конструкцией, особенно если он неопытен. Работоспособность системы зависит от корректной установки термодатчика. Если его монтировать неправильно, то можно не дождаться полного нагрева системы никогда. Соответственно, хозяина дома ждет холодная зима.
- Повреждения проводки. Если делалась стяжка или укладка плитки, то есть вероятность того, что кабель был поврежден.
- Поломка датчика температуры. Необходимо проверить соединения. Клеммы должны находиться в плотно затянутом положении. Также стоит проверить напряжение на выводах проводов. Значение должно быть таким же, как и при включенном термодатчике. Кроме того необходимо замерить сопротивление устройства.
- Отсутствие тепловой изоляции, неверно подобранная толщина материала. Недочет особенно ощутим на первых этажах. Чем тоньше слой теплоизоляции, тем больше значение теплопотерь. Нередко пользователи жалуются, что не греет электрический теплый пол, ищут причины неисправности. Но дело не в самой системе обогрева, а в неверных расчетах теплоизоляции. Если же теплый пол уже установлен и нет возможности повысить его эффективность, то стоит уменьшить теплопотери путем монтажа дополнительных изоляционных материалов.
Почему не работает термопот
Самому отремонтировать термопот можно, основные причины неисправностей:
- Чайник перестал включаться, индикаторные световые элементы не горят – нужно проверить сетевой шнур термопота, убедиться, что в порядке соединения проводов. Дополнительно протестировать модуль управления, регулятор температур, предохранитель.
- При нажатии на кнопку включения вода в чашку не поступает – причина кроется в помпе, нужен ее ремонт.
- Вторичное кипячение не работает, термос перестал греть воду – нужно проверить модуль питания на электроплате.
- Отказало основное кипячение – нужно протестировать регулятор температур и выполнить ремонт.
- Работает только подогрев – проверяют ТЭН термопота.
Если сломался термопот, эти рекомендации обычно помогают. Когда эффекта нет, лучше пойти в сервисный центр.
Теплосветло
c 9:30 до 21:30, без выходных
Группа товаров
Теплый пол не греет?
Укажите контактные данные в форме обратной связи или позвоните по тел. 309-71-23 с 9:30 до 21:30
Подробней о ремонтах – в разделе Ремонт теплого пола.
Советы по ремонту
Поломка электрического теплого пола случается довольно редко. В то же время, эти системы очень популярны, и за много лет мы устранили сотни неисправностей.
«Теплосветло» выполняет ремонт электрических теплых полов любой степени сложности – см. раздел о стоимости ремонта теплого пола.
Если же вы обладаете квалификацией и инструментом для самостоятельного ремонта, мы поделимся некоторыми секретами, которые вам наверняка помогут.
Все неисправности греющего кабеля теплого пола и систем антиобледенения
Перестал работать электрический греющий кабель (мат)? Что случилось, кто виноват, что делать? Причины поломки терморегуляторов мы уже описывали в статье Почему ломаются термостаты теплого пола, сейчас же остановимся на всех возможных причинах, которые могут вызвать неисправность греющего кабеля. Начнем с наиболее часто встречающихся в нашей практике.
Ремонт терморегулятора теплого пола
Поломка терморегулятора – наиболее частая причина, по которой может не работать теплый пол. Иногда ситуацию можно исправить самостоятельно, иногда без помощи не обойтись.
О том, в каких случаях возможен самостоятельный ремонт, когда требуется замена устройства и как ее сделать с максимальной экономией времени и без лишних затрат, мы и расскажем.
Почему ломаются термостаты теплого пола
Термостат (по-русски – терморегулятор) – устройство управляющее работой теплого пола. Рано или поздно термостаты, как и любое сложное устройство, выходят из строя. Это относится как к дорогим, раскрученным брендам, так и малоизвестным фирмам.
Срок службы термостата колеблется от нескольких недель у производителей из юго-восточной Азии, до 5-10 лет у более серьезных изготовителей.
Замена термостатов и датчиков Energy и SpyHeat на terneo
Термостаты Energy достаточно популярны в системах управления кабельным обогревом. В то же время средний срок службы терморегуляторов этого английского бренда (производятся в Китае) по нашим многолетним наблюдениям не очень высок – всего 3-5 лет. Помимо не очень большого срока службы есть и другие недостатки – это сложности при демонтаже и монтаже, не очень качественная пластмасса корпуса.
Нарушение герметичности датчика температуры теплого пола
Нарушение герметичности датчика температуры – одна из причин неисправности системы теплый пол. Довольно обидно, когда из-за неисправности такого недорогого элемента не работает целая система обогрева. Недавно мастерам «Теплосветло» пришлось вновь столкнуться с этой любопытной неисправностью. На примере этого случая, расскажем о ней подробней.
Как проверить и заменить терморегулятор и датчик температуры теплого пола
Одной из пожалуй наиболее частых причин поломки электрических теплых полов является выход из строя устройств их управления – терморегуляторов (они же термостаты) и их датчиков. Напомним, что термостат – это устройство управления с корпусом, электроникой, управлением и индикацией работы. Терморегулятор располагается на стене или в электрическом щите, а датчик – терморезистор с удлиняющим проводом, который должен находиться в зоне обогрева. В России можно встретить, без преувеличения, десятки и даже сотни типов подобных устройств. Что же делать, если теплый пол перестал работать, и вы подозреваете терморегулятор? О том, как проверить и при необходимости заменить терморегулятор, мы расскажем в этой статье.
С чего начать поиск неисправности
Возможные неполадки в работе теплого пола и их причины:
- не включается (не поступает электроэнергия, сломан термодатчик, терморегулятор, не качает насос);
- плохо греет (неисправность датчика температуры, терморегулятора, неверный подбор теплового насоса, высокие теплопотери на фундамент и стены);
- тепло распределяется неравномерно (ошибки в выборе длины теплового контура, неодинаковая теплоизоляция под трубами ТП, выход из строя нагревающих элементов);
- нестабильное давление на насосе (воздух в трубах, протечки).
При диагностике проблем с водяным полом первым делом надо посмотреть температуру на котле и давление на насосе. Увеличив температуру на терморегуляторе, проследить, стали теплые полы горячее или нет. Если не помогает, то смотрим, такая проблема возникла сразу (при первом запуске ТП) или после какого-то периода эксплуатации:
- Если сразу, то проверяем правильность подбора насоса. Когда котёл общий на ТП и отопление, то он может на батареи забирать много тепла, а полам оставшейся мощности не хватает.
- Если проблемы возникли после какого-то периода работы напольного подогрева, то продолжаем поиск причин.
Внимание! Если включение теплых полов происходит в холодном помещении, то тепловая энергия в первую очередь пойдет на обогрев элементов конструкции дома. Т.е
пока не прогреется бетонная стяжка и воздух в комнате до 15-20ºС, полы будут ощущаться как холодные
Для первого запуска характерен долгий нагрев, это нормально и не говорит о неисправности системы
пока не прогреется бетонная стяжка и воздух в комнате до 15-20ºС, полы будут ощущаться как холодные. Для первого запуска характерен долгий нагрев, это нормально и не говорит о неисправности системы.
Ниже мы разберем все частые случаи поломок.
Ремонт теплого пола электрического своими руками
Исправление кабеля
Если причиной поломки стал нагревательный кабель, то действия по ее обнаружению и устранению следующие:
- Кабель отсоединить от термостата, а всю систему от электросети.
- В наличии должен быть высоковольтный генератор, позволяющий найти место разрыва. Он создаст электрическую дугу на месте поломки.
- Если высоковольтного генератора нет, можно воспользоваться аудио-детектором, который на месте разрыва кабеля издаст звук наподобие металлоискателя.
- Тестер напряжения – это самый простой и эффективный способ проверки, так как не только показывает, что под стяжкой есть кабель, но и место его разрыва.
Произвести ремонт кабеля, если пробили электрический теплый пол, сложно и дорого, потому что он находится под слоем стяжки, то к поиску неисправности нужно относиться очень серьезно, начав с измерения сопротивления нагревательного элемента на обрыв.
Когда участок с разрывом найден, нужно:
Убрать в этом месте напольное покрытие.
Осторожно разбить стяжку, стараясь не попасть по расположенному под ней кабелю, чтобы не усугубить ситуацию с поломкой. Ремонт можно начинать только в том случае, если освобождено достаточное количество кабеля.
При покупке готового комплекта теплого кабельного пола потребитель получает необходимые для его ремонта «мелочи» — специальные термоусадочные муфты и гильзы. Достаточно зачистить провод в месте обрыва, соединить гильзой, обжать ее плоскогубцами, надеть на кабель муфту и прогреть ее феном
Под горячим воздухом она станет меньше и пленка изолирует отремонтированный участок.
До того, как будет восстановлено напольное покрытие, система подключается и проверяется на исправность.
Делается стяжка и финишное покрытие кладется на место

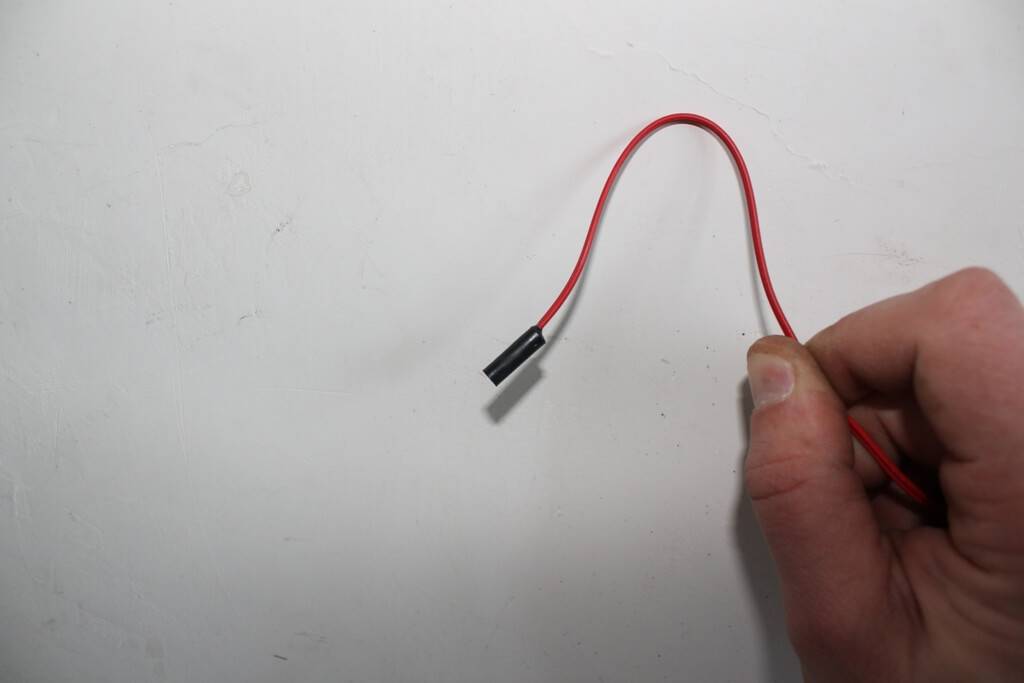

Достаточно зачистить провод в месте обрыва, соединить гильзой, обжать ее плоскогубцами, надеть на кабель муфту и прогреть ее феном. Под горячим воздухом она станет меньше и пленка изолирует отремонтированный участок.
До того, как будет восстановлено напольное покрытие, система подключается и проверяется на исправность.
Делается стяжка и финишное покрытие кладется на место.
Если в наличии нет нужных инструментов, дешевле вызвать мастеров, которые и причину неисправности найдут и устранят ее качественно и быстро.
Устранение неполадок в датчике
Эту деталь теплого пола отремонтировать проще всего:
- Так как температурный датчик устанавливается в гофрированную трубку, то и обнаружить его не составит труда.
- Прибор нужно вынуть и заменить на новый, вернув затем трубку с датчиком на место.
- Хорошая новость в том, что даже если применяется кабельная система с заливкой раствора, пол вскрывать не придется, так как часть гофрированной трубки находится в стене. Достаточно ее достать, потянуть за провод и датчик выйдет.
- В обратном порядке новый прибор вставляется в трубку, а затем канавку в стене замазывают и возвращают ей первоначальный вид.
Неисправность в термостате

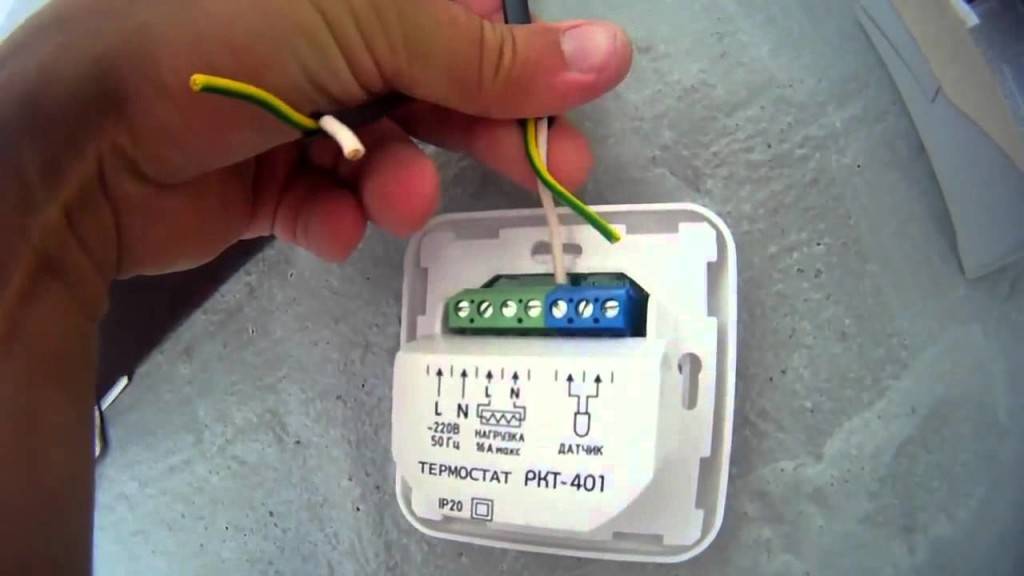

Частой причиной поломки терморегулятора становятся клеммы, которые соединяют шнур питания, кабель и температурный датчик. Они могут ослабнуть и достаточно их подтянуть, чтобы пол заработал снова. Во включенном состоянии напряжение в питании и на выводах должны совпадать.
Если это не помогло, и замер сопротивления показал на большое отклонение от технических показателей, то терморегулятор подлежит замене.
То самые простые способы, как отремонтировать теплый пол электрический своими руками.
Ремонт электрического пола и диагностика причин неисправности
Обогрев пола работает по принципу любого нагревательного электрического прибора. Воздух в помещении прогревается от тепла отдаваемого полом, который имеет нагревательные элементы, расположенные внизу под поверхностью теплого пола. Элементы или специальный электрический кабель нагревают полы при помощи электрической энергии. При возникновении неисправности в обогреве для их устранения необходимо провести диагностику.
Терморегулятор
Терморегулятор осуществляет функцию прохождение электрического тока и подачи его в систему теплого пола. Являясь не только выключателем, терморегулятор отвечает за силу и качество нагрева. При достижении заданных номинальных параметров температуры, устройство автоматически отключается и включается после максимального снижения показателей температуры в нагревательных элементах. Поэтому при неисправности прибора покрытие пола перестанет нагреваться или очень сильно перегревается.
При обнаружении неисправности в работе системы обогрева пола диагностику неисправности специалисты рекомендуют начинать именно с данного устройства. Для проведения диагностики и обнаружения поломки, прежде всего, необходимо отключить подачу электрического тока и только затем, демонтировав устройство, используя мультиметр проверить работоспособность терморегулятора.
Датчик пола
Если датчик пола расположен очень близко к нагревательному элементу, он начинает отключаться раньше, чем прогреется вся система обогрева. Поскольку рядом расположенный элемент прогревается раньше и воздействует на датчик. При условии, что основание системы не может прогреться на заданную мощность, датчик пола начинает работать без интервалов и отключений.
В конечном итоге круглосуточная работа прибора приводит не только к повышенному расходу электрической энергии, но и к его неисправности от завышенной рабочей нагрузки.
Неисправность нагревательного элемента или кабеля
Одной из причин поломки может быть обрыв электрического кабеля или нагревательного элемента. Обрыв кабеля и элемента возможен при нарушении целостности во время выполнения монтажных работ. При последующей эксплуатации постоянное давление от наступания на поврежденное место электрический кабель или нагревательный элемент разрушается.
Для обнаружения неисправности необходимо провести замер показаний сопротивления. По заданным параметрам сопротивление не должно превышать номинальные параметры, указанные в техническом паспорте электрической системы пола. Если показания сопротивления превышают больше чем на 5%, следовательно, кабель поврежден. В инфракрасном обогреве чаще повреждается нагревательный элемент по такому же принципу: от острых каблуков или чрезмерного давления на пол.
Поиск повреждений греющего кабеля
После отключения системы от электросети необходимо отсоединить кабель от терморегулятора. При помощи высоковольтного генератора определить место обрыва кабеля, так как в месте неисправности будет создан эффект электрической дуги.
Также для нахождения места разрыва кабеля можно использовать аудио-детектор или тестер напряжения. На месте поломки от аудио-детектора производится характерный звук, похожий на звук при работе металлоискателя.

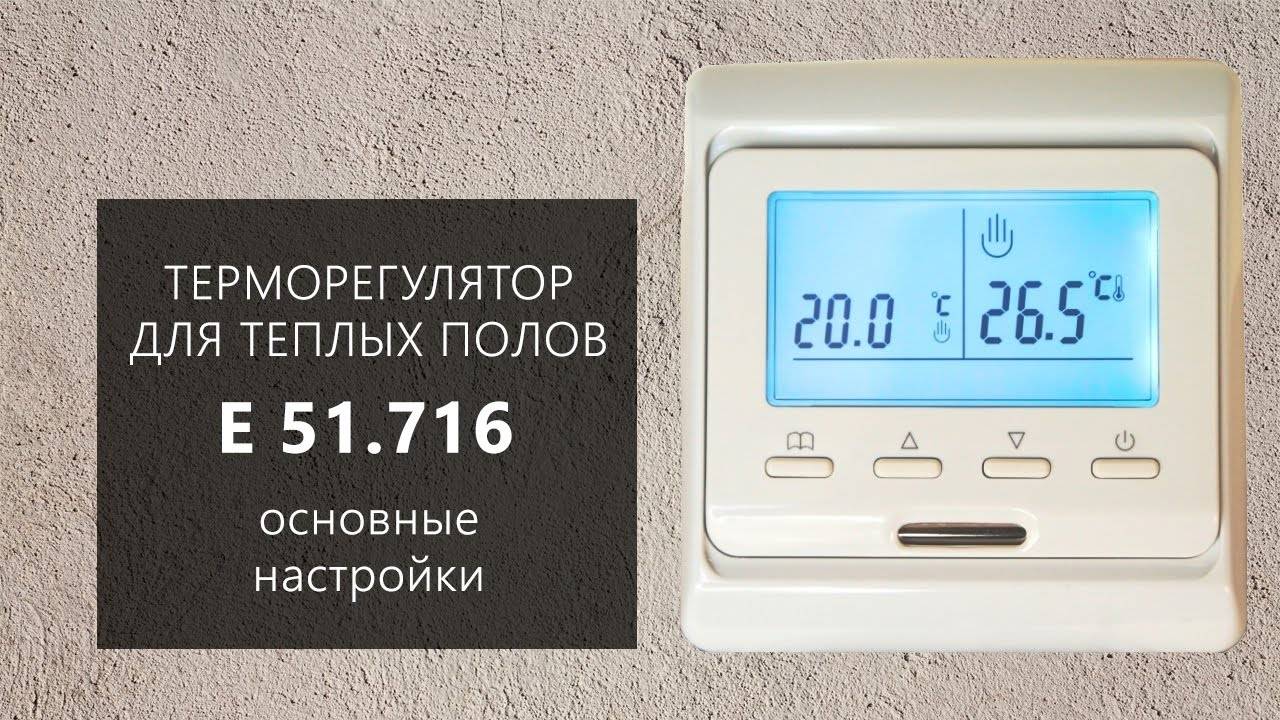

Замена дисплея в терморегуляторе для теплого пола Е51.716
Если же система функционирует, но на дисплее терморегулятора не отображаются показатели заданной температуры, то дисплей необходим заменить. Ознакомившись с инструкцией можно переустановить дисплей.
Рекомендуется полностью заменить терморегулятор или хотя бы обратиться в сервисный центр за помощью при необходимости ремонта прибора.
Настройка терморегулятора для инфракрасного теплого пола
Иногда слабый контакт подсоединенных проводов к терморегулятору на клеммнике может стать причиной неполадки в работе, то есть пол не будет нагреваться до установленной температуры. Для устранения данного недостатка достаточно плотно подтянуть винтовое соединение и восстановить изоляцию.
При поломке нагревательного кабеля при ремонте обязательно необходимо использовать термоусадочную муфту, которая создает идеальную изоляцию в месте соединения кабеля. Выполняя ремонт необходимо прогреть муфту потоком горячего воздуха, можно использовать обычный фен, после того, как муфта надета на место соединения. Под воздействием горячего воздушного потока муфта значительно уменьшится, плотно закрыв и изолировав место соединения.
Разберемся с кабелем
Допустим, диагностика показала, что и термостат, и датчик исправны. Значит, дело в нагревательном кабеле, и он, скорее всего, имеет где-то повреждение или обрыв.
Система Тёплый пол
- Обогревающую пол систему надо отключить от электросети, а сам нагревательный кабель – от термостата.
- Чтобы найти место обрыва, нужен высоковольтный генератор и аудио-детектор. Последний работает как аналог металлоискателя.
Порой, чтобы обнаружить повреждение электрического кабеля в виде обрыва, пользуются термопластинами. Этот способ эффективен в том случае, если между жилами кабеля возникает так называемый токопроводящий мостик. Если напряжение невысокое, отрезок провода нагревается, и при наложении термопластины можно определить, где произошел обрыв.
- Участок пола, где был обнаружен обрыв, надо демонтировать: снять плитку, вскрыть стяжку.
- Зачистить поврежденные жилы кабеля, соединить гильзами и сжать пресс-клещами.
- Посредством строительного фена прогреть термоусадочную муфту и использовать ее как изолятор.
- Остыв, муфта сожмется и станет герметиком для восстановленного участка.
- Место, где ремонтировался пол, вновь нужно заполнить бетонным раствором.
Таким образом, будет успешно завершен.
Виды теплых систем
Сегодня имеется несколько систем теплого пола, которые принципиально отличаются друг от друга, главным образом теплопередающими элементами.
Они разделяются на три основные группы:
- Водяные
- Электрические
- Инфракрасные
В первой системе элементом передающим тепло служит непосредственно бетонная поверхность, покрывающая металлополимерные трубы. Функционирование такой модели пола обеспечивается котлом или центральным отоплением.
В электрических системах нагревательным элементом является изолированный кабель. Тепловой режим в помещении регулируется термостатом.
Пленочные инфракрасные модели относятся к более современному и эффективному типу отопления. Они совместимы абсолютно со всеми существующими видами напольных покрытий.
Каждый из трех видов имеет свои особенности, которые могут привести к тому, что теплый пол будет плохо греть. Попробуем выяснить основные причины.
Выводы
После всех этих манипуляций теплый электрический пол не работает? Что делать? Вызывать мастеров. Не забывайте о том, что это достаточно сложное оборудование, требующее профессионального подхода. Понять, почему не работает теплый пол, зачастую затрудняется даже опытный человек. Заменить трубу, зачистить и соединить кабель, поставить новый терморегулятор способен каждый. К сожалению, не всегда получается решить проблему столь просто.
Как мы уже говорили, часто теплый водяной пол не греет по причине некачественного монтажа. Например, слабое отопление может быть связано с недостаточным объемом утеплителя. В этом случае значительная часть энергии расходуется просто ни на что. Есть смысл объяснять, почему теплый пол плохо греет? Здесь нужно полностью разбирать конструкцию и практически все переделывать. Вообще, ошибки при расчетах и монтаже недопустимы, поэтому проводите установку самостоятельно только тогда, когда стопроцентно уверены в своих знаниях и умениях. Больше информации по вопросу, что делать, когда плохо греет теплый пол электрический или водяной, можно получить на нашем сайте в Москве.
