Как отремонтировать светодиодную лампочку на 220 В

Как разобрать светодиодный модуль?

Для осуществления ремонта светодиодную лампу обязательно придется разобрать. Процедура эта не представляет большой сложности, но требует аккуратности, внимания и некоторой сноровки.

При желании, можно заснять весь процесс в пошаговом режиме на телефон, чтобы потом не перепутать порядок действий.

Желательно действовать крайне осторожно

Не все внутренние элементы прибора подлежат замене, поэтому чрезвычайно важно не нанести им повреждений и сберечь в целости и сохранности

Особенно это касается такой уязвимой, но крайне значимой детали, как монтажная печатная плата.

Способ #1 — откручивание

Светодиодная лампа – довольно хрупкий прибор, разбирать который нужно предельно осторожно и аккуратно. Тут не требуются какие-то значительные усилия, да и пользоваться острыми инструментами там, где есть шанс справиться вручную, нет нужды

Чтобы снять рассеивающий купол, достаточно взять лампочку двумя руками за края и, мягкими вращательными движениями отделить верхнюю часть от корпуса.

Обычно сделать это удается легко, так как слой скрепляющего герметика крайне тонок и сразу реагирует на движение и нарушение целостности.

Пытаясь открутить купольную часть от корпуса ни в коем случае нельзя прикладывать усилий. Пластик отличается хрупкостью и при сильном нажиме может просто лопнуть прямо под руками

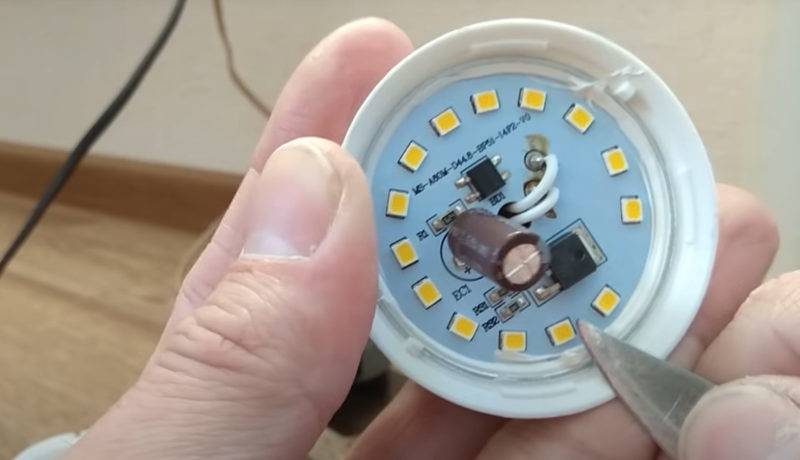

Потом придется решить самую сложную задачу – отделить пластину, несущую светодиоды, от остальной части корпуса. Для этого придется выкрутить все крепежные болты.

Так как их головки отличаются крошечным размером, придется воспользоваться специальными отвертками претензионного типа.

На следующем этапе понадобится отсоединить монтажную пластину от радиаторного устройства. Сделать это поможет предмет с плоским острым краем, например, ювелирный пинцет

Им удастся аккуратно поддеть край платы и осторожно снять ее целиком

Потом придется аккуратно распаять зоны прилегания провода питания и окончательно отделить пластину с диодами от сопутствующих деталей.

Радиатор и цоколь потребуется разъединить деликатными вращательными движениями и разложить все составные части лампы на столе перед собой. После этого можно приступать непосредственно к ремонту.

Способ #2 — нагревание феном

Второй вариант наиболее подходит для изделий с толстым стеклом, не годящихся для непосредственного контакта с инструментом типа отвертки. Здесь придется воспользоваться строительным феном и с его помощью разогреть корпус лампы.

Только так удастся вынуть из цилиндрической основы приклеенный специальным составом стеклянный фрагмент.

Интенсивное воздействие горячего воздуха заставит обрабатываемые объекты расшириться, а клеевой слой, удерживающий стекло, приобретет эластичность.

После этих манипуляций лампа распадется на составные части, даже если мастер не приложит к этому никаких усилий.

Если фена под рукой нет, можно пойти другим путем. Для этого потребуется взять растворитель, шило и медицинский шприц с иглой. Сначала шилом аккуратно и без нажима провести вдоль кромки купольного рассеивателя.

Затем шприцем ввести растворитель и немного подождать. Пройдет буквально пара минут, герметик приобретет податливость, и купол удастся открутить без всяких физических усилий. Все дальнейшие действия ничем не отличаются от метода, описанного выше.

Простейшая схема устройства светодиодной лампы 220 В

Максимально простая схема для светодиодной лампы, подключаемой к сети 220 В, включает драйвер, состоящий из двух гасящих резисторов, стабилизирующих напряжение. Подключение LED-диодов происходит в разных направлениях, что гарантирует идеальную защиту от обратного напряжения. В таком случае частота мерцания увеличивается с 50 до 100 Гц.

К примеру, для подключения светодиодной ленты к цоколю припаиваются два провода. Концы этих проводов впоследствии соединяют с концами светодиодной ленты. Электрическая цепь плюсового провода включает конденсатор с параллельно подключенным резистором и проходит через положительную часть диодного моста, а цепь минусового провода — резистор и соединяется с отрицательной частью диодного моста. Между диодным мостом и светодиодной лентой устанавливают второй блок «конденсатор-резистор», подключаемый к обоим проводам.

Проще говоря, питающее напряжение проходит через ограничительный конденсатор и поступает на диодный мост, а оттуда — на светодиодные элементы. Заменив светодиод на выпрямительный диод, вы в два раза не увеличите, а понизите напряжение — с 50 до 25 Гц. При таком раскладе мерцание изделия станет чувствительным, вредным для зрительных органов, приводящим к быстрой утомляемости и мигреням.

Внутреннее устройство светодиодной лампы

Если узнать как лампочка выглядит внутри, становится более понятно в чём могут быть причины поломки

Светодиодная лампа (СЛ) для напряжения 220 В состоит из следующих элементов:

• корпуса;
• цоколя;
• драйвера;
• радиатора;
• платы, на которой размещены включенные последовательно светодиоды;
• защитного колпачка или рассеивателя.

Цоколь предназначен для подсоединения лампы к сетевому патрону. Вместе с защитным колпачком он крепится к корпусу лампочки. Плата с диодами устанавливается на радиаторе, который отвечает за отвод тепла от светодиодов. Драйвер служит для обеспечения работы светодиодов и преобразовывает переменное напряжение 220 в постоянное.

В наиболее качественных и дорогих лампах применяются стабилизаторы тока с использованием микросхемы. Такие драйверы обеспечивают наилучший режим работы светодиодов. В дешёвых изделиях, например, лампах китайского производства, используется мостовой выпрямитель переменного тока со сглаживающим конденсатором и балластным резистором. Недостатком такого блока питания является зависимость выходного напряжения и тока от скачков сети, что плохо влияет на работу светодиодов.

Ремонт светодиодной лампы с заменой драйвера для светодиодов

Если вы не желаете заниматься поиском сгоревшей радиодетали или у вас просто нет такой возможности. Произнесём, нет в настоящее время мультиметра для проверки детали, то можно поступить несколько несложнее. Идете до ближайшего радиомагазина в вашем городе и покупаете так называемый драйвер. По сути, стабилизатор усилия для светодиодов

Здесь важно выбрать стабилизатор, который будет обеспечивать труд светодиодов нужной мощности. То есть смотрим на заявленную мощность лампы и упрашиваем драйвер, который может обеспечить данную мощность

Теперь подавайте вновь обратимся к конкретному случаю

Теперь подавайте вновь обратимся к конкретному случаю.

Откручиваем отражатель от корпуса.

Снимаем рассеиватели светодиодов.

Обрезаем провода от престарелого драйвера, лучше выпаять, чтобы обеспечить соединение между платой драйвера одним цельным проводом.

Припаиваем провода новоиспеченного драйвера на место старых.

Здесь важно не перепутать вход и выход, по-иному все сгорит, так и не заработав

Еще раз все проверяем и собираем лампу обратно. При необходимости изолируем драйвер и наносим термопасту. Этот вариант неплох тем, что здесь фактически необходимо перекусить провода на входе и на выходе у престарелого драйвера, подключить провода от новой платы и все. Лампу можно собирать назад. Единственное ограничение, этот вариант не подойдет в случае, если неисправностью является перегоревший светодиод.

Если вам негде приобрести драйвер, а может просто хотите испытать свои силы в радиоконструировании, то вы можете сделать его сами. Благо отдельный из схем довольно простые в сборке, потребуют минимум радиоэлементов, и не бедствуют в наладке. Электросхемы драйверов для светодиодов, которые можно применить, в том числе и для светодиодной лампы, повергнуты в нашей статье «Драйверы для светодиодов своими руками». О самой же светодиодной лампе можно разузнать подробнее «Светодиодная лампа».

Моргание светодиодной лампочки

Вопрос вынесен в отдельный пункт, потому что эта проблема часто встречается в быту, и многие не знают, как починить светодиодную лампу в этом случае. Причем моргание бывает двух типов:

• В выключенном состоянии лампочка ярко мигает, периодичность разная – от раза в секунду до нескольких раз в минуту, а то и в час. На этом месте продолжает мигать даже замененная лампа. Возможны случаи, когда в темноте она едва заметно, слабо горит – это также приводит к постепенно перегорающим светодиодам, и необходим ремонт.
• Во включенном состоянии периодически гаснет на секунду или даже на несколько минут, затем загорается вновь.

Первый случай возникает из-за наличия выключателя с индикатором. Его работа обеспечивается протеканием малого тока сквозь слабый диод, поэтому он светится. Этот ток продолжает свой путь в люстру, заряжая конденсатор в лампочках. Когда накапливается достаточный заряд, драйвер пытается запустить свечение, но оно мгновенно прекращается после разряда конденсатора. Можно ли решить такую проблему в домашних условиях? В такой ситуации нужно использовать параллельно подключенный между выключателем и лампочкой резистор, который гасит слабый ток. Как дополнительную нагрузку используют лампу накаливания в этой же цепи, хватает миниатюрного варианта буквально на 10 Вт. Еще можно поменять выключатель на вариант без индикатора.

Бывает, что мигание наблюдается даже при обычном выключателе. Это вызвано неправильным подключением контактов – фаза подается на лампочку постоянно, а размыкается ноль. Правильно будет, если выключатель размыкает фазу, а ноль постоянный. В лампе современного типа на 220 вольт (например, Gauss) светодиоды защищены от такого воздействия установленными резисторами.

Если возникает периодическое отключение ламп во время их работы, это может быть вызвано двумя причинами: постоянно изменяющееся напряжение в сети или неисправность в контактах. Первая проблема решается стабилизацией напряжения с помощью соответствующих приборов или заменой лампочки на ту, которая имеет больший диапазон работы. Вторая – способом, который описан в пункте ремонта LED-ламп (прозвонка и протирка контактов, перепайка поврежденных резисторов и конденсаторов).

Доработка лампы для увеличения срока службы

Первая доработка заключается в снижении тока через светодиоды, что позволяет значительно продлить срок службы лампы, яркость свечения при этом неизбежно снижается. Снижение яркости при снижении тока через светодиоды происходит не линейно, с некоторым отставанием, так что снижением тока достигается дополнительное повышение КПД светодиода, что в свою очередь еще больше снижает температуру кристаллов, такой доработкой убиваем двух зайцев.

Для наглядности КПД светодиода и потерь в виде тепла, дан график зависимости тока через светодиод и яркости свечения, где показана нелинейная зависимость.

Зависимость яркости светодиода от прямого тока с учетом тепловых потерь

Обычно это легко сделать без схем и даташитов на микросхему драйвера. Нужно найти на плате резистор или пару резисторов включенную в параллель с сопротивлением в несколько Ом – это датчик тока который нас интересует. Такой резистор – датчик тока, есть абсолютно во всех схемах драйверов, как в импульсных, так и в линейных, и везде сопротивление датчика единицы Ом.

Первая переделка схемы драйвера LED лампы

Резистор нужно заменить на резистор бОльшего сопротивления или отпаять один из двух резисторов. Ток через светодиоды снижается пропорционально увеличению сопротивления резистора датчика тока.

Доработка схемы – показан резистор обратной связи

Даже незначительное снижение тока через светодиоды и мощности лампы существенно продлевает срок службы, так как температура самого кристалла светодиода снижается гораздо в большей степени, чем температура наружного корпуса лампы из за теплового сопротивления переходов кристалл-подложка-припой-проводник платы и т.д., и уменьшается тепловое расширение разрушающее место крепления проводника к кристаллу.

Возьмем случай для наглядности как тепло передается от кристалла в окружающую среду: допустим линия электропередач где нибудь либо очень длинная, либо сечение проводов маленькое, при включении приборов разной мощности происходит заметная “просадка” напряжения , чем выше мощность потребителя, тем больше просадка напряжения (потери).

Так и с теплом у светодиодов, при одном и том же тепловом сопротивлении, при меньшей мощности на кристалле, тепло лучше передаётся на корпус и в окружающий воздух (меньше “просадка”).

Более дорогие лампы отличаются большим количеством светодиодов на меньшем токе и заниженной мощности, чем у более дешёвых ламп, светоотдача люмен/вт у них больше и режим светодиодов более щадящий. На фото ниже лампочка с заявленной светоотдачей около 108 Лм/вт, тогда как обычно это не более 100 лм/вт.

Светодиодная лампочка с большей светоотдачей

Я обычно занижаю мощность на 20-30%, но делаю это на новой лампе, пока золотые проводники еще крепкие.

Та же лампа, со вскрытой колбой

Делал занижение мощности когда проводил ремонт светодиодной лампы, но тут для надёжного результата нужно снижать ток через светодиоды как минимум на 50%, так как все светодиоды из одной партии и работали в одинаковых условиях, раз один сгорел, то остальные будут один за одним все потихоньку выходить из строя, лампа долго после ремонта не проработает без занижения мощности, если конечно не заменить сразу все диоды на новые, но это не всегда приемлемо.

Конструкция и принцип работы светодиодной лампы

Прежде чем рассматривать причины неисправностей, следует в общих чертах ознакомиться с конструкцией светодиодной лампы. Она довольно простая и состоит из цоколя, металлического основания, а также платформы, на которую устанавливаются светодиоды. Они закрываются пластиковой защитной полусферой. В конструкцию также входит драйвер, непосредственно занимающийся работой и преобразованием тока.

Принцип действия таких приборов основан на излучении света в результате соединения между собой катода и анода. Оба электрода разделяются полупроводником, изготовленным из специальных материалов. Именно эти материалы непосредственно влияют на качество света, его цветовую гамму и другие показатели.

Сравнение принципов построения схем светодиодных ламп

Чаще всего встречается неизолированный драйвер, его схему делают на импульсном понижающем преобразователе.

Применение такого драйвера в светодиодной лампочке имеет ряд преимуществ, по сравнению с другими схемами:

1. хорошая стабильность выходного тока в широком диапазоне питающего напряжения, полное отсутствие пульсаций, по сравнению со схемой на конденсаторном балласте.
2. более высокий КПД по сравнению с изолированным и с линейным драйвером. Выходное напряжение такого драйвера гораздо выше, чем у изолированных драйверов. Для получения заданной мощности, применяются светодиоды с несколькими кристаллами в одном корпусе, что позволяет поднять напряжение и снизить ток в цепи, КПД повышается за счет снижения потерь в цепи питания.
3. меньшие размеры и стоимость по сравнению с изолированным драйвером, так как дроссель получается меньше, чем трансформатор для такой же мощности. Из за особенности схемы, дросселю не нужно переваривать всю мощность, в отличии от трансформатора в изолированном драйвере, меньше нужно материала, для его изготовления.

Сравнение внешнего вида драйверов светодиодных ламп

Будьте осторожны при работе с такими драйверами, чтобы не получить удар током!

Фото платы изолированного драйвера с обратной стороны:

Изолированный драйвер для светодиодов с разделительным трансформатором

Ремонт светодиодных LED ламп, электрические схемы

В некоторых случаях вместо сгоревших светодиодов можно использовать проволочные перемычки

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

Чтобы отремонтировать светодиодную лампочку своими руками, надо будет добраться до внутренностей все проблемы сконцентрированы тут. Если же вам что-то непонятно, пишите мне!

Ремонт светодиодных ламп своими руками: устройство и принцип работы

Прежде чем решить, как разобрать светодиодную лампу, нужно разобраться с ее устройством. Конструкция данного источника освещения не сложна: светофильтр, плата питания и корпус с цоколем.

На схеме изображено подобное устройство конструкции

В дешевых изделиях часто используются конденсаторы, которые призваны ограничивать напряжение и ток. В лампочке присутствует 50-60 светодиодов, которые представляют собой последовательную цепь. Они образуют светоизлучающий элемент.

Принцип работы изделий похож с функционированием полупроводниковых диодов. При этом ток от анода к катоду перемещается только прямо. Что способствует возникновению потоков света в светодиодах. Детали обладают незначительной мощностью, поэтому лампы производятся со множеством светодиодов. Чтобы убрать неприятные ощущения от производимых лучей используется люминофор, который устраняет этот недочет. Прибор устраняет нагрев от точечных светильников, так как световые потоки снижаются при потерях тепла.

Как работает конструкция можно увидеть на представленной схеме

Драйвер в конструкции используется для подачи напряжения к диодным группам. Они применяется в качестве преобразователя. Диодные детали представляют собой полупроводники незначительного размера. Напряжение перемещается на специальный трансформатор, где производится некоторое замедление рабочих параметров. На выходе образуется постоянный ток, который позволяет включить диоды. Установка дополнительного конденсатора позволяет предотвратить пульсацию напряжения.

Не всегда неисправность светодиодов можно определить, не демонтируя корпус

Светодиодные лампы бывают разных видов. Они различаются по особенностям устройства, а также по количеству деталей полупроводников.

Принцип работы драйвера в лампе на светодиодах

Основным принципом, лежащим в организации работы драйвера светодиодной лампы, является поддержание стабильного выходного напряжения. Оно не должно меняться в случае перепада тока в сети, иначе устройство не сможет корректно выполнять возложенные на него функции. Алгоритм работы драйвера:

1. Ток подается на устройство.
2. С его помощью он приобретает необходимую частотность и стабилизируется.
3. Далее ток передается на диодный мост, в количестве, необходимом для работы определенного числа элементов.

К базовым характеристикам драйверов, присущих любой конструкции, относят:

• мощность напряжения, выдаваемого устройством на выходе;
• номинальный ток;
• номинальная мощность лампочки.

Со стабилизацией тока

Драйвера для стабилизации тока используются при создании лампочек для бытовых и прочих нужд. Их основной задачей является стабилизация тока на выходе, не зависимо от колебаний входного импульса. Это стандартная технология, применимая в большинстве используемой нами световой техники.

Со стабилизацией напряжения

Используются при подключении светодиодной ленты, которая имеет некоторые отличия в принципах функционирования. Они заключаются в следующем:

1. В ленте светодиоды соединены последовательно, группами по три штуки.
2. Каждая группа подключается к питанию через токоограничивающий резистор.
3. Рабочее напряжение ленты светодиодов, продаваемой в магазине, составляет 24 или 12 В.
4. Драйвер в такой ленте служит для стабилизации напряжения на уровне 12 или 24В.
5. Остальную работу берет на себя токоограничивающий резистор.

Это необходимо для того, чтобы выравнивать разницу в подаваемой мощности, в случае если изначальная длина светодиодной ленты будет уменьшена.

Без стабилизации

Дешевые лампочки на светодиодах не имеют встроенного стабилизатора, что делает их крайне чувствительными к перепадам напряжения в сети

При их использовании важно понимать принцип и качество работы вашей энергосети, иначе лампочки без стабилизации будут быстро выходить из строя. Некоторые умельцы пытаются самостоятельно доработать дешевый продукт, но это не приводит ни к чему хорошему, без наличия специальных навыков и знаний

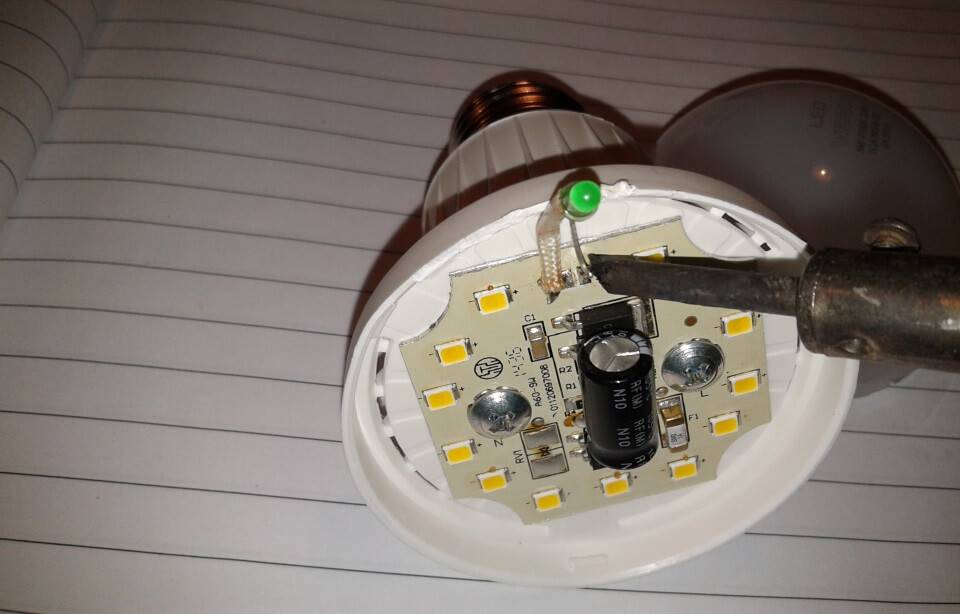

Ремонт шунтированием

Проще
всего это сделать при помощи капельки олова. Кто-то припаивает сюда тоненький
проводок или даже накладывает кусочек фольги.

Но
все это сложнее и менее надежно.

Поэтому
берете паяльник, подносите олово и капаете на место, где раньше стоял
светодиод.

А
если нет под рукой паяльника, что делать в этом случае?

Возьмите
олово, которое продается в виде тонкой проволоки на катушке, разогрейте его “реактивной”
газовой зажигалкой и капните на контактную площадку.

Если нет в наличии ни паяльника, ни олова, можно попробовать капнуть токопроводящий клей.

Весь
ремонт со вскрытием лампы займет у вас не более 5 минут. Для проверки
работоспособности можете не ставить колбу на место, а прямо так вкрутить
лампочку в патрон и включить свет.

Особой
разницы в свечении вы даже не заметите.

Как отремонтировать светодиодную лампу своими руками

Если вам интересно, как починить светодиодную лампу на 220v, то познакомьтесь со стандартными схемами ремонта. Самая часта причина поломки – выход из строя конденсатора. Для проверки этой детали используется мультиметр. В случае перегорания конденсатора, он меняется на новый. Еще к частым неисправностям ламп можно отнести проблемы с драйвером

При замене данной детали, важно подобрать подходящий вариант

Чтобы извлечь неисправные детали производится демонтаж

Токоограничительные резисторы ломаются не часто, но такое происходит. Проверить неисправность можно при помощи мультиметра в режиме прозвонки. Если отклонение показателя будет более, чем на 20 %, то прибор неисправен.

Часто требуется замена светодиодов. Их проверку стоит выполнять только после того, как будет ясно, что с источником питания все в порядке. Для замены этих деталей потребуется паяльник. Все неисправные элементы выпаиваются.

Причиной мерцания светодиодных источников освещения является некачественный конденсатор. Чтобы устранить подобную неисправность стоит приобрести более мощный механизм.

Можно попробовать сделать своими руками ремонт лед ламп LL – corn (лампы кукурузы).

Изображение	Этапы работ
	Если нельзя отыскать сгоревшие светодиоды на корпусе, то его демонтируют.
	Так как провода короткие, то снимается цоколь.
	Чтобы убрать цоколь места крепления высверливаются сверлом с диаметром 1,5. Затем цоколь снимается с помощью ножа.
	Внутри драйверы, подпитывающие 43 светодиода. Термоусаживающая трубка на драйвере срезается.
	После ремонта трубка надевается обратно и прижимается стяжкой из пластика.
	Поломка произошла в результате высокого напряжения. Драйвер подсоединяется к цоколю.

Шаг 1. Разбираемся: почему перегорает светодиодная лампа у нас в квартире и принимаем меры

Производители заверяют, что их устройства способны светить до 50 тысяч часов (в нормальных условиях эксплуатации) или более. Они указывают эти цифры на упаковочной коробке.

Дают гарантию на длительный срок.

На деле же Led светильники нас разочаровывают: не вырабатывают свой ресурс. Вот и надо разобраться: почему перегорает светодиодная лампа раньше заявленного срока, чтобы меньше заниматься ее ремонтом.

А причины могут быть разными. Они зависят от условий эксплуатации или конструкции светильника. В любом случае делайте для себя выводы и принимайте меры. Я свел все сведения в таблицу.

Причины повреждения	Что происходит	Рекомендуемые меры
Плохое электроснабжение с перепадами напряжения.	Повышенное напряжение выводит из строя электронные компоненты блоков питания и драйверы, выжигает светодиоды.	Для защиты от импульсов перенапряжения устанавливайте во вводной щит УЗИП. От критических перепадов напряжения и обрыва нуля спасает реле контроля напряжения. Промышленный стабилизатор напряжения обеспечивает качественное поддержание уровня амплитуды при плохом входном уровне.
Нарушение теплоотвода.	Перегрев электронных компонентов и их выгорание.	Размещая светильники в верхней (наиболее нагретой) части потолка обеспечивайте им обдув или хотя бы естественную вентиляцию. Исключите маленькие закрытые пространства внутри подвесных и натяжных потолков для работающих лед диодов.
Монтаж осветительной цепи тонкими проводами, плохие контактные соединения.	Нагревающаяся проводка передает свое тепло электронике.	Используйте медные провода сечением 1,5 мм кв. Периодически выполняйте внутренний осмотр схемы, прожимайте контакты.
Воздействия внешней среды и атмосферные явления.	Повышенная влажность разлагает металлические части. Вибрации и удары повреждают конструкцию. Пыль ухудшает теплообмен, снижает изоляцию.	Правильно подбирайте конструкцию корпуса прибора по IP. Избегайте работу светильника без защитных корпусов в тяжелых условиях эксплуатации.
Некачественная продукция	Преждевременная поломка	Приобретайте LED светильники у надежных поставщиков.

Призываю вас сделать правильный вывод: проще один раз обеспечить нормальные условия для работы светодиодов и приобрести нормальную продукцию, а не заведомый брак, чем постоянно заниматься ремонтом.

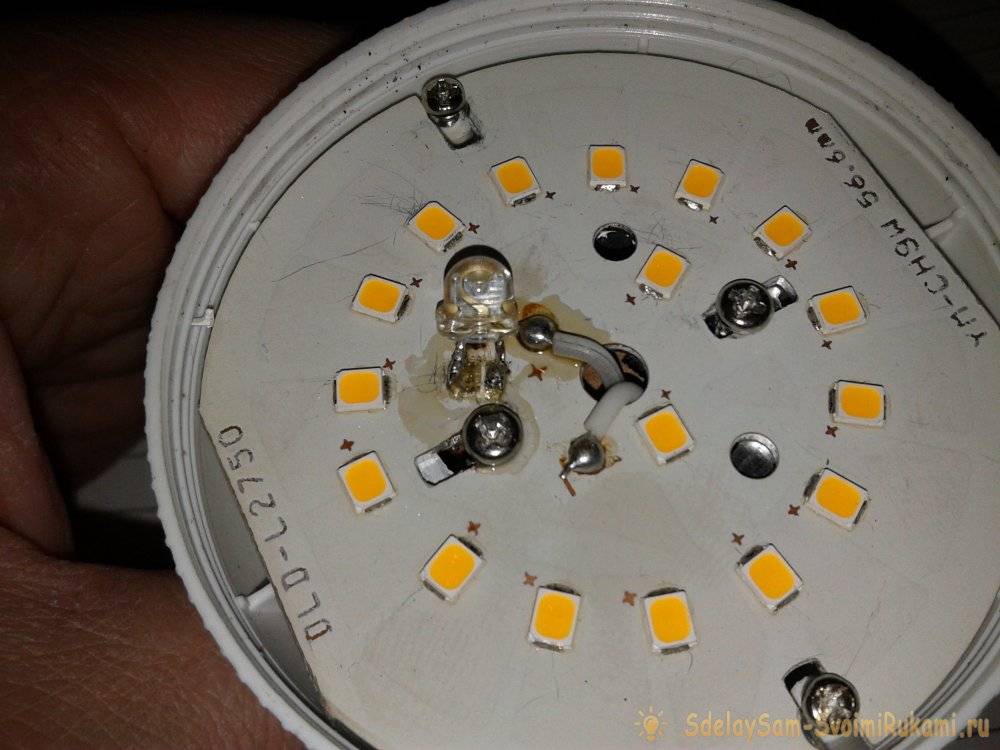

Неисправности светодиодов

Чаще всего причиной неработоспособности светодиодной лампы является неисправность одного или нескольких последовательно подключенных LED. Собственно, есть четыре возможные причины.

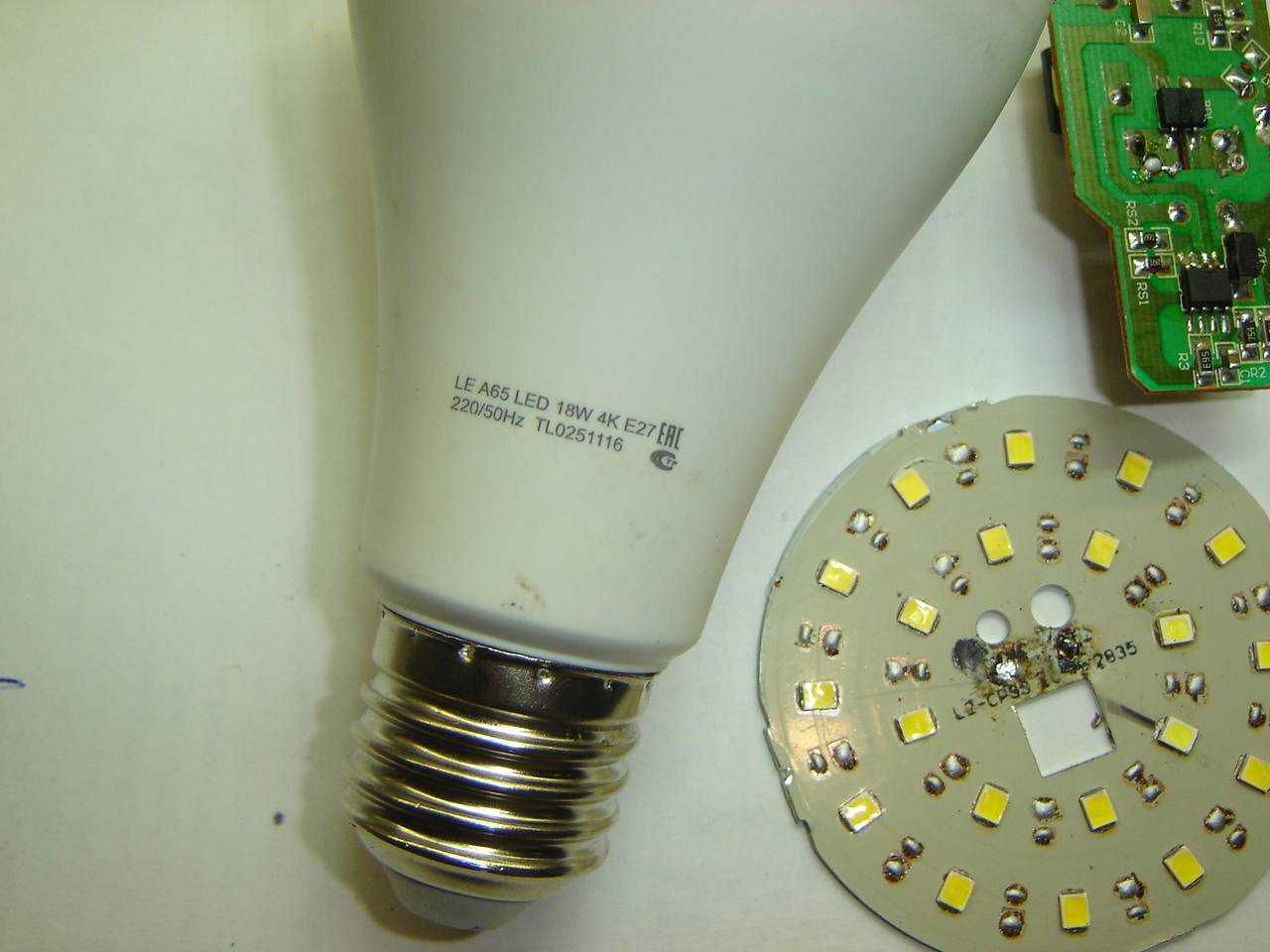

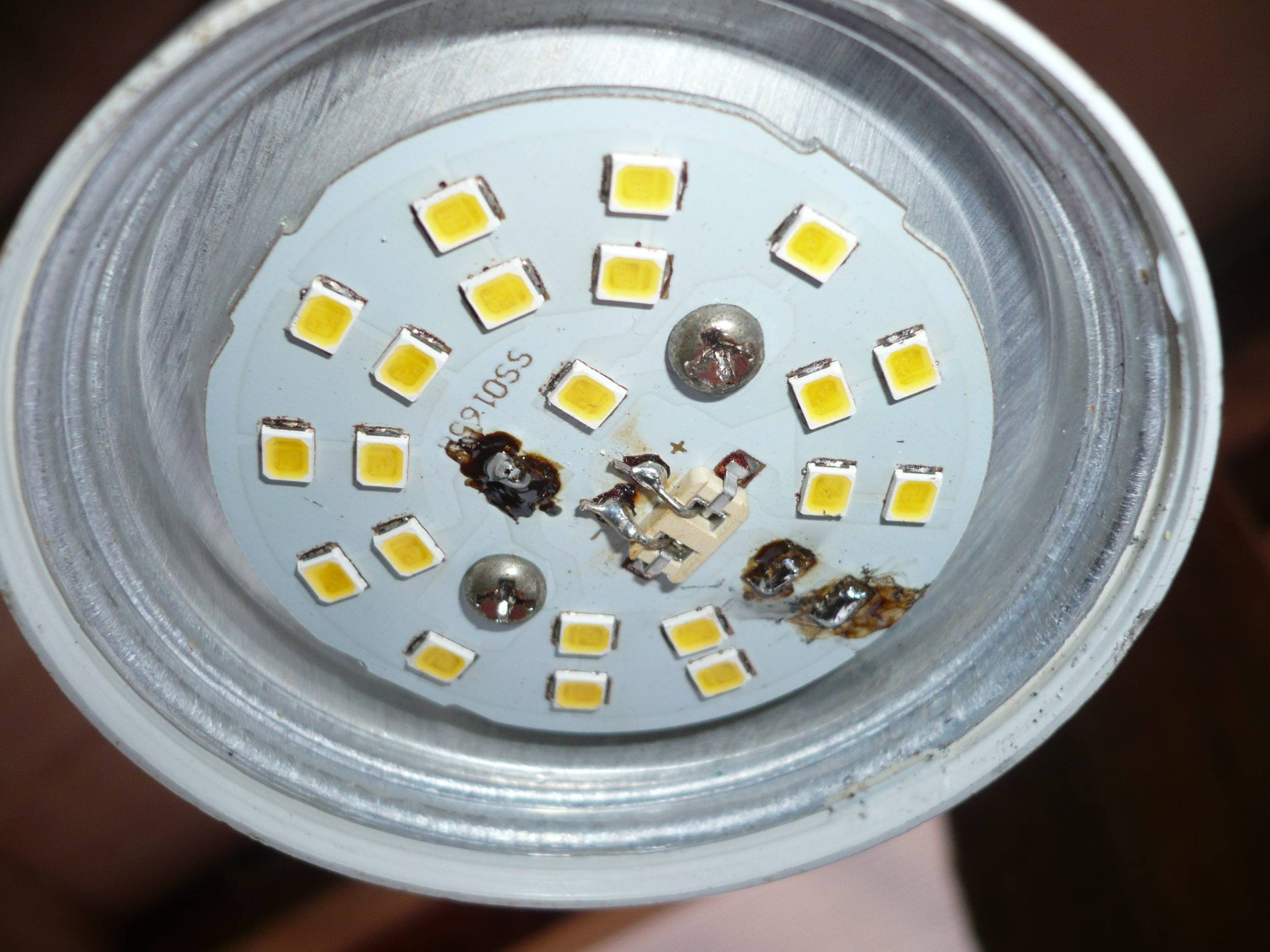

Перегорание. Выявить несложно даже без всяких приборов. На это укажет бросающийся в глаза прогар одного из элементов или едва различимая небольшая чёрная точка на внешней стороне детали.

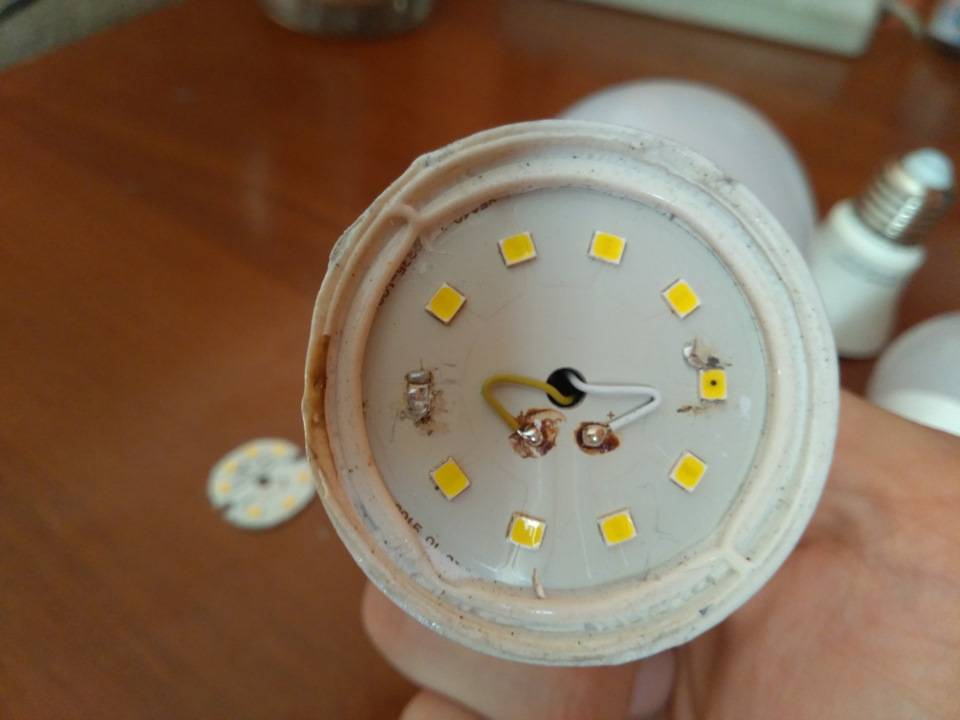

В случае перегорания 1-2 LED можно просто поставить перемычки. На работоспособности лампочки это не отобразится, разве что снизится светоотдача, но долгой службы лампы, после такого “ремонта”, ждать не стоит.

Поэтому желательно добавить эквивалентную нагрузку, впаять резистор в цепь питания. Сопротивление рассчитывается по закону Ома, R=U/I. Где U – падение напряжения, I – потребляемый ток. Мощность берётся с запасом 0,5-1 Вт. При исключении из схемы двух LED, сопротивление и мощность удваивается.

Например, вместо перегоревшего LED-SMD-5730-05 нужно поставить резистор сопротивлением 183 Ом, мощностью 1 Вт, а ещё лучше поставить два резистора с номинальным сопротивлением 91 Ом (CF-50), каждый мощностью 0,5 Вт.

Пробой. Неисправность, при которой диод, светодиод перестаёт выполнять свои функции, а превращается в обыкновенный проводник. Обнаружить пробой без прибора нельзя. Вполне возможно, что один из светодиодов уже изначально был неисправен, ведь никому не придёт в голову вскрывать светодиодную лампочку в магазине. Косвенно возникновение пробоя может указывать на несоответствие токоограничивающего резистора.

• Непропай. Такая неисправность для китайских лампочек, а других и не держим то-же не редкость. Поэтому прежде чем менять светодиоды, убедитесь в качестве пайки.
• Отсутствие питающего напряжения. Убедиться в том что есть питающее напряжение, первое что нужно сделать, если нет других явных (визуальных) свидетельств неисправности.

Замена отдельных светодиодов, работающих в последовательной цепочке тема неоднозначная. Дело в том, что каждый светодиод уже изначально имеет свои уникальные параметры, а в последовательной цепочке таких “индивидуумов”, какой-то работает на пределе своих возможностей, а какой-то светит вполсилы. Логично предположить что все LED цепи должны быть одного номинала и из одной партии, но и это не панацея от разброса параметров.
