Русская печь своими руками: порядовая кладка

Кладка русской печи своими руками

Для кладки топочной части применяют огнеупорный кирпич, выполненный из шамотной глины. Оставшаяся часть конструкции кладется из керамического кирпича.

Практически в каждой печи есть металлические, либо чугунные детали, например, дверцы и заслонки. Их можно также приготовить в определенном количестве.

Вам понадобятся следующие элементы:

1. Двери: топочная и поддувальная, а также прочистная дверка, вентиляционная для дымовой трубы.
2. Колосниковая решетка;
3. Металлические задвижки;
4. Вьюшка;
5. Заслонка горнила;
6. Водогрейная коробка;
7. Плита;
8. Стальные полосы.

Для закладки определенных деталей — арок и сводов — нужны шаблоны легкоразборные. Их выпускают из деревянных и фанерных элементов и деталей.

Приготовление кладочного раствора

Кладочный раствор, в отличие от обычного, для печных работ готовить гораздо труднее. Купить можно и готовую смесь в  магазине. Но, если вы решили построить русскую печь своими руками, то раствор можно будет приготовить самостоятельно.

Растворы для кладки печей подбираются в зависимости от типа применяемого кирпича:

• Если для кладки используется полнотелый кирпич марки М150, то применяют глинопесчаный раствор. Его же применяют для облицовки печи специальной керамической плиткой;
• Для укладки тугоплавкого кирпича применяют растворы на основе специальной тугоплавкой глины с добавкой песка;
• При применении шамотного кирпича используют растворы из огнеупорной глины;
• В промежутке чердачного помещения кирпичные трубы кладутся с применением цементно-песчаного раствора;

Глина — это мягкая нерудная горная порода, из нее можно слепить скульптуры, различную посуду, производить плитку и т.д. Для проверки глинистого раствора используют способ при котором глиняное тесто скатывают тонким жгутиком, и пробуют его согнуть. Чем меньше будет радиус изгиба, тем лучше ваш раствор.

Второй способ: из такого же теста нужно скатать шарик и осторожно сжать его между двух специальных дощечек. Если сжать шарик на треть, то глина начнет покрываться маленькими трещинами

Но если шарик рассыпался, то раствор плохой.

Приготовление глиняного раствора

Для постройки и росписи русской печи на даче своими руками вам понадобится 3,5 м3 раствора. Для этого берется определенное количество компонентов и разводится водой.

Вы можете применять железную бочку в качестве тары. Глину замочите в воде и подержите пару дней. Далее добавьте песок, и весь раствор тщательно перемешайте ногами (предварительно надев резиновые сапоги), до однородности смеси. Так как ширина швов кладки не более 3 мм для шамотного кирпича, все крупные камешки нужно удалить из раствора.

Устройство русской печи с подтопком

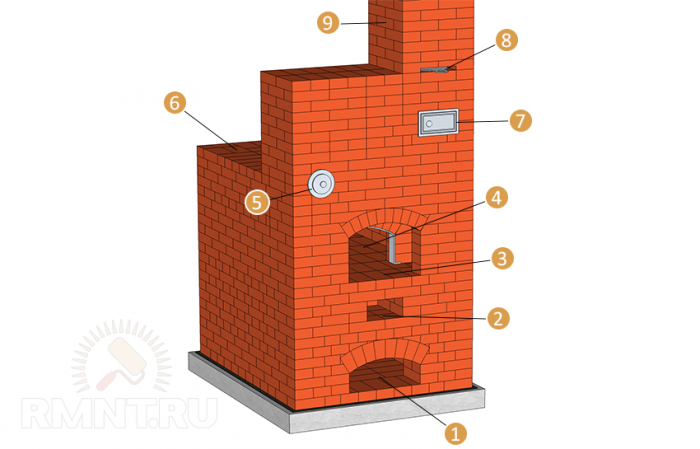

Существует много вариантов конструкций русской печи, но всегда её составляющими элементами являются отопительно — варочные отделы, духовка и хотя бы небольших размеров лежанка.

Современная русская печь дополнительно оборудуется подтопком (дополнительной топочной камерой), благодаря которому она быстрее нагревается и отдаёт в помещение большее количества тепла. Им также можно воспользоваться для приготовления пищи в тёплое время года, когда нет необходимости прогревать всю печь.

Устройство русской печи с подтопком:

• Фундамента. Для его сооружения применяют камень, кирпич или бетон.

• Подпечья — полости в нижней части печи, где сушат дрова на запас.

• Холодной печурки — углубления, в которой можно хранить кухонную утварь.

• Шестка — ровный горизонтальный участок перед входным отверстием в горнило. Приготовленные блюда, оставленные на шестке, дольше остаются в горячем состоянии. У некоторых моделей печей на этом месте устанавливается варочная плита.

• Пода — днища горнила или варочной камеры. Располагается к шестку под небольшим углом, который способствует более лёгкому передвижению тяжёлым чугункам.

• Загнётки — переходной плоскости между шестком и подом.

• Варочной камеры или горнила — полости внутри печи, предназначенной для закладки дров и размещения посуды из жаростойкого материала для приготовления пищи. У потолка горнила, как и у пода, имеется уклон к входу.

• Перетрубья — полости над шестком, где собирается дым. Является основанием дымоотводного канала.

• Самаварника (душника) — узкого канала, входящего в дымовую трубу. Ранее к нему подсоединяли трубу самовара. В современных моделях русских печек душник устраивается редко.

• Дымохода – вертикального канала над шестком, предназначенного для отвода продуктов сгорания топлива в атмосферу.

• Распушки — расширенного сегмента дымохода, находящейся близко к потолку.

• Вьюшки — небольшого окошка с дверцей, предназначенной для полного перекрытия дымохода. Через неё есть доступ к задвижке, которая используется для регулировки тяги в печи.

• Заслонки — толстого листа стали с хорошо обработанными краями и ручкой. Служит дверкой для входного отверстия горнила.

• Колосников — чугунных решёток, установленных между топливной камерой и поддувалом.

• Лежанки — большой горизонтальной плоскости, расположенной сзади дымовой трубы. Под нею находятся каналы с циркулирующими потоками горячего воздуха, поэтому во время топки русской печи она всегда тёплая, а если перекрыть нужную задвижку, то будет сохранять тепло долгий период времени.

Русская печь с подткопком (справа)

Пример 2 (подтопок внизу, справа)

Характеристики отопительных печей

Отопительные печи предназначены для отопления жилых помещений. Конструкции их неоднократно менялись, на смену многооборотным отопительным печам с последовательными вертикальными дымооборотами пришли однооборотные отопительные печи с одним восходящим дымоходом и с несколькими нисходящими.

Схемы движения газов в бытовых печах а — многооборотная печь с вертикальными каналами; б — однооборотная печь; в — печь с верхней и нижней отопительными камерами; г — печь с усиленным нижним обогревом с верхней и нижней отопительными камерами

У однооборотных печей более равномерно прогреваются наружные стенки.
При устройстве колосниковой решетки в топливнике таких печей КПД повышается до 70—75%.

Недостатком однооборотных печей является то, что их верхняя часть прогревается сильнее, чем нижняя. Из-за этого и не происходит равномерного прогрева помещений с минимальной разницей температур у пола и у потолка.

Отопительные печи различных размеров и конструкций с повышенным нижним обогревом, приведенные в этой статье, при их правильной эксплуатации обеспечивают равномерный прогрев помещений с минимальной разницей температур у пола и у потолка в 2—3°С.

По своей конструкции эти печи состоят как бы из двух печей, поставленных одна на другую и соединенных между собой одним соединительным вертикальным каналом. В отопительных печах этих конструкций происходит интенсивное прогревание нижней части печи.

Горячие дымовые газы в массиве печи продвигаются следующим образом. Выходя из топливника (см. рис. 1), они сначала прогревают нижнюю часть печи, далее, поднимаясь по вертикальному соединительному каналу, прогревают верхнюю часть печи. На вертикальных продольных и поперечных разрезах стрелками показано движение горячих дымовых газов в отдельных частях корпуса печи.

В печах этих конструкций дымовые газы до выхода в дымовую трубу по мере их общего продвижения в массиве печи проходят то же расстояние, что и в однооборотных печах с одним восходящим и несколькими опускными каналами. Дымовые газы в отопительных печах такой конструкции проделывают короткий путь, преодолевая небольшое газовое сопротивление. В массиве печей таких конструкций дымовые газы продвигаются по принципу «вольного» движения газов, о чем сказано ниже.

«Вольное» движение газов

Отопительные печи, приведенные в этой статье, относятся к толстостенным печам умеренного прогрева с повышенной теплоотдачей нижней их части. Топка этих печей длится всего 45— 60 мин, топливо в них укладывают в 3—4 приема. Обычно эти печи протапливают один раз в сутки, но при низкой температуре наружного воздуха (до 35—40°С) печи желательно протапливать два раза в сутки — утром и вечером. При двухразовой топке обеспечивается нормальная температура в помещениях с суточным колебанием в 2—3°С.

Эти печи очень экономичны в топливном отношении, их КПД особенно увеличивается при установке герметических топочных и поддувальных дверок. Затраты топлива сокращаются в два раза и более по сравнению с эксплуатацией многооборотных печей. В качестве топлива желательно применять антрацит, а при его отсутствии можно использовать каменный уголь, углебрикет, торфяной брикет и любые дрова. При заготовке дров длину поленьев надо делать по размерам топливника печи.

Какие инструменты понадобятся?

Качественная кладка печи в сельском доме потребует подготовки некоторых приспособлений.

Растворы намешивают внутри чистой просторной тары, вымешивают строительным миксером или электродрелью с использованием специальной насадки.

Сооружение прочного основания потребует укладки арматуры, значит, нужен сварочный аппарат. Контролировать поверхность можно при помощи строительного уровня, отвеса, лазерного уровня.

Инструменты для работы

Кельма нужна для непосредственной работы со смесью, киркой подгоняют кирпичные блоки по размерам, а резиновым молотком или обратной стороной рукояти кельмы пристукивают кирпичи.

Дополнительно стоит подготовить правило, которое устанавливают идеально ровно относительно боковой поверхности сооружения для лучшего контроля ровной укладки.

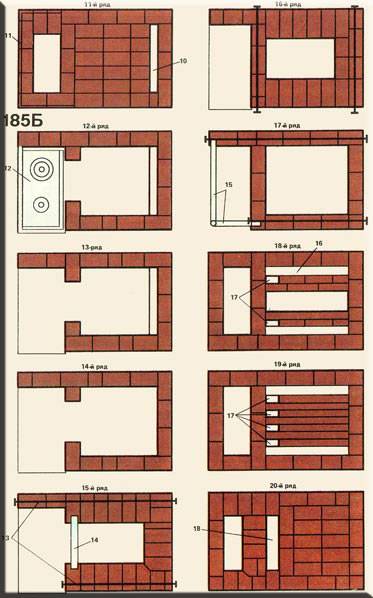

Порядок кладки рядов

Кирпич перед укладкой помещают на 2-3 секунды в воду. Затем на его поверхности наносят раствор и плотно усаживают на предназначенное место в конструкции русской мини печи, согласно разработанной на стадии проекта порядовке.

Порядовка малой русской печи:

1-9 ряды

Ряды 9-16

17-24 ряды

25-33 ряды

После того, как выполнена оклеечная гидроизоляция фундамента, на верхний слой рубероида насыпают слой песка толщиной в 1 см, а затем согласно порядовке русской мини печи:

• укладывают 1-й ряд кирпичей на сухую, без применения раствора;
• со 2-го по 5-й – кладут поддувала обоих топливников и устанавливают их дверцы;
• 6-й — монтируют решётки колосника для двух топливников;
• 7-й и 8-й — монтируют дверцы топливников. Кладка основной топочной камеры расширяется в сторону перегородки;
• 10-й — возводят под и формируют канала шириной 8 см возле тыльной стены корпуса вдоль варочного отдела;
• 11-й — продолжают кладку пода, перекрывают дверки обеих топливных камер;
• 12-й — укладывают чугунную плиту;
• 13-й и 14-й — продолжают кладку согласно порядовке;
• 15-й — формируют варочный отдел, устанавливают связи из стальной полосы между его боковыми стенками;
• 16-й и 17-й — продолжают формировать варочный отдел;
• 18-й – перекрывают шесток, в передней части свода оставляют четыре хода размером 70х120 мм;
• 19-й — формируют сборный канал, суживают отверстие перетрубья;
• 21-й — закладывают основу вентиляционного канала;
• с 22-го по 24-й — уменьшают сборный канал в сечении, увеличение размера вентиляционного канала и установка на него задвижки;
• с 25-го по 27-й — изменяют форму дымохода, устанавливают на него задвижку;
• 28-й и 29-й — соединение двух вертикальных каналов в один горизонтальный ход с Г-образной формой, перекрытие этого канала полосовой сталью;
• 30-й — соответствует чертежу;
• в 31-ом и 32-ом – выкладывают перекрышу;
• в 33-ем – кладут дымоход.

Дымоход русской мини печки кладут из полнотелых кирпичей на смешанном типе кладочной смеси, в состав которой входит цемент, глина и песок. Все его внутренние поверхности должны быть гладкими, а швах отсутствовать пустоты. Это позволит снизить количество скапливающейся на его стенках изнутри сажи и смол. Саму кладку ведут в один кирпич с толщиной шва не более 10-12 мм.

Так будет выглядеть печь (примерно, незначительные изменения в порядовке):

Вид спереди

Вид сзади

Вид слева

Вид справа

Сушка

Новую русскую мини печь из кирпича перед использованием нужно протопить в режиме сушки, т.е небольшим количеством дров. За это время должна испариться вода, попавшая внутрь стен при кладке конструкции. При топке в режиме сушки дверки топочных отделов и задвижка на дымоходе должны быть открытыми. Результатом качественно проведённой сушки будет отсутствие сырых пятен на кладке и конденсата на задвижке дымового канала.

Элементы конструкции

Элементы конструкции русской печи Чтобы понять чертежи, пояснения к ним и разобраться с порядовкой, следует изучить термины, применяемые специалистами-печниками.

• Топливник или горнило — часть сооружения в котором происходит сжигание топлива и в некоторых случаях приготовление пищи методом запекания или томления.
• Свод – массивный элемент ограничивающая верх горнила. Кладка проводится без пустот. Благодаря большой массе камня, свод накапливает тепло при топке и долго греет комнату в период между закладкой дров.
• Под (лещадь) — низ топливника, необходимый для придания конструкции прочности.
• Щека (очёлок) — фасад печи, объединяющий под, горнило и свод.
• Устье – отверстие горнила, через которое закладывают топливо и загружают посуду.
• Шесток – горизонтальная поверхность, обеспечивающая удобство работы с посудой. На площадку ставят утварь перед помещением её в горнило и после извлечения.
• Подшесток служит для хранения посуды, топлива других принадлежностей. Элемент находится под шестком и не нагревается.
• Подпечье — пространство под подом, в котором хранят запас дров.
• Хайло — устройство, соединяющее горнило и дымовую трубу.
• Печурки — ниши, увеличивающие площадь стенок и улучшающие теплообмен. Выемки используются для сушки трав и мелких предметов.
• Порожек (зуб, газовый порог) — дугообразное перекрытие свода для удержания горячих дымовых газов и увеличения площади отдачи тепла, за счёт чего повышается КПД. Иногда элемент называют перетрубьем или щитком.
• Перекрыша — часть печи, на которую устанавливают лежанку.
• Подовая — пустотелое пространство для увеличения времени сгорания дымовых газов.
• Подтопок — небольшая печь, расположенная под шестком или сбоку от него.

Размеры и порядовки

Порядовка для русской печи Теплоотдача печи зависит от площади поверхностей, отдающих тепло. На первом этапе расчётов определяют возможные теплопотери самого дома. Параметр зависит от материала, толщины стен, качества утепления.

Если нет желания углубляться в тему, можно применить простой вариант, пригодный для среднестатистических строений:

1. Замеряют длину, ширину и высоту внутренних помещений дома.
2. Перемножив полученные данные, получают общий объём.
3. Умножают объём на 40 Вт/ч, получая средние энергопотери постройки.

Пример. Дом 10х10 метров с толщиной стен 40 см и потолками 2,6 м. Внутренний объём равен 9,6х9,6х2,6. Получаем 240 м3. Теплопотери составят (240 м3х40 Вт/ч) 9600 Вт/ч.

Для отопления необходимо соорудить печь с теплоотдачей около 10 кВт/ч.

Строители рекомендуют ещё один способ расчёта. На 10 м2 площади закладывают мощность обогревателя 1 Квт/ч. Если умножить 9,6х9,6 м, то получится 92 м2. Таким образом также получается примерная мощность печи 92/10=9,2 Квт/ч.

Опыт эксплуатации показывает, что квадратный метр поверхности русской печи способен отдавать 0,5 кВт/ч тепла. Для расчётов принимают только боковые стены без учёта основания и перекрытия. Следовательно, при потолках 2,6 м, периметр печи должен составить 20/2,6=7,69 м. Такой периметр обеспечит устройство 2х1,7 метра.

Исходя из размеров выбирают подходящий рабочий чертёж русской печи с порядовкой. Схемы можно найти в Интернете, их публикуют профессиональные печники и специализированные организации.

Функции и размеры русской печи

Если для дома не подходит вариант с малогабаритной отопительно-варочной печью, можно выложить более массивную конструкцию русской печи своими руками. Она отличается особой прочностью и функциональностью. Для кладки классической массивной постройки из кирпича следует подготовить отдельный надежный фундамент. Русская печь крупногабаритных размеров позволяет:

• приготавливать еду;
• печь хлеб;
• подогревать воду;
• отапливать помещение;
• сушить урожай;
• отдыхать на лежаке.

Загородные дома чаще всего оборудуются печами с варочной панелью и нагревательным баком для воды. В летних конструкциях русских печей согреваемый воздух направляется прямо в дымоходную трубу, а не в каналы для теплообмена. Для разных вариантов предусмотрены следующие типоразмеры:

1. 231х160.
2. 213х147.
3. 178х124.

Отопительное устройство имеет недостаток, связанный с выделением тепла от печи выше расположения пода конструкции, которую нельзя эксплуатировать без определенной сноровки. Современная русская печь должна прогреваться на всю высоту, поскольку она оснащена каналами дымооборотов, которые размещаются внизу.

Преимущества и недостатки печи

Среди положительных качеств отопительного устройства отмечают следующее:

1. Дешевизна конструкции. Для возведения агрегата потребуется минимум материалов: красный кирпич, глина и песок.
2. Экономичность. Коэффициент полезного действия самого простого устройства превышает 60%, а КПД усложненной конструкции составляет более 80%.
3. Одинаково хорошо работает на различных видах твердого горючего.
4. Функциональность (приготовление еды, отопление, теплое спальное место).
5. Большая продолжительность работы печи позволяет протапливать ее раз в сутки.
6. Обладает терапевтическими свойствами. Пища готовится в ней, не контактируя напрямую с огнем и перегретыми газами. При этом сохраняется оптимальная температура для приготовления блюд. Благодаря перечисленным особенностям канцерогены с токсинами в пище не образуются. Что касается отдыха на лежанке, то шесть часов сна достаточно, чтобы с утра чувствовать себя бодрым и собранным.
7. Безопасность использования. Пламя горит глубоко в печи. Искры могут появиться лишь при сильном морозе.
8. Долговечность. Срок службы превышает 30 лет.
9. Интерьер комнаты с русской печью самобытен, не похож ни на какой другой.

Недостатки отопительного агрегата включают следующее:

1. Возможность использования лишь твердого топлива, которое медленно горит. Быстро прогорающее же требует много воздуха, что чревато возникновением пожароопасной ситуации.
2. Необходимость заготовки топлива.
3. Низкая теплоотдача.
4. Не подходит для многоквартирных домов из-за плохого дымооборота. При наличии лишь одного канала продукты горения будут выводиться из той печи, которую топят сильнее остальных, при этом другие агрегаты начнут дымить.
5. Чтобы полностью протопить устройство при наступлении холодов, понадобятся сутки.
6. Малейшие огрехи, допущенные при возведении агрегата, могут проявить себя во время эксплуатации.
7. Занимает много места в доме.
8. Необходимость избавляться от отходов.
9. Внизу воздух не прогревается. Однако на сегодняшний день возможно создание оборудования с нижним подогревом.

Печь с лежанкой: верность традициям

Русская печь с лежанкой – классика печного жанра, к строительству которой обязательно приходит каждый печник. Лежанку традиционно используют не только для отдыха, но и для сушки одежды, обуви, трав и овощей. Продуманная конструкция позволяет пользоваться печью летом. В летнем режиме разогревается только варочная плита и лежанка, если есть потребность, а излишки горячих газов быстро уходят в дымоход, минуя дымооборотные каналы.

Большую печь с лежанкой можно размещать в простенке, обеспечивая тем самым эффективный обогрев двух смежных помещений и распределяя громоздкую конструкцию на две комнаты. Идеальный вариант – отвести место для основной части очага в кухне-гостиной, а лежанку вывести в спальню, библиотеку или комнату отдыха.

Основной недостаток классической русской печи – низкий КПД при больших размерах. Лежанка дополнительно повышает теплоэффективность за счет увеличения площади греющей поверхности. Современные печники разработали новые схемы, в которых лежанки стали более низкими и удобными, а КПД печного оборудования существенно вырос.

Русская печь «Теплушка»

Кладка русской печи, как любое сооружение, использующее открытый огонь, в топочной части делается из огнеупорного кирпича. Такой кирпич производят из шамотной глины, потому в народе его называют «шамотный». Такой же кирпич применяют для кладки каминов. Остальные элементы печи выполняются из керамического кирпича.

Комбинированная русская печь теплушка

Как в любая печь, русская печка содержит металлические (чугунные) элементы – заслонки, дверцы. Ими следует запастись заранее. Для строительства понадобятся:

1. Дверцы: поддувальная 250х140 мм – 2 шт.; прочистная 130х140 мм – 2 шт.; топочная 250х205 мм – 1 шт.
2. Колосниковая решетка 380х250 мм.
3. Три задвижки: 260х260;мм 180х140 мм; 140х140 мм.
4. Вьюшка, имеющая диаметр 230 мм.
5. Заслонка варочной камеры (горнила) 450х380 мм.
6. Водогрейная коробка 500х120х280 мм.
7. Двухкомфорочная чугунная плита 400х700 мм.
8. Стальные полосы 1000х50х2 мм и 1450х25х2 мм.

Нюансы просушки выложенной печки

Выложенная печь должна хорошо просушиться.

Нюансов несколько:

сушка нужна еще до строительства дымохода;
сразу полноценно топить печку нельзя – есть риск потери герметичности, появления разводов;
минимум 10 дней сушка должна быть естественной, с открытыми дверцами и задвижками;
первые разы топить надо осторожно – дров использовать немного, дымовые задвижки открывать, а топки закрывать;
1-1,5 недели печь протапливают каждый день, начиная с 3-4 кг дров и увеличивая их количество ежедневно на 1-1,5 кг;
полноценная топка разрешается, когда через 2 часа с начала топки на металлических элементах конденсата нет совсем.

Этапы строительства

Выделяют три основных этапа строительства:

• обустройство фундамента;
• возведение «тела» печи;
• строительство дымохода;
• отделочные работы.

В каждом случае понадобятся свои строительные материалы. Важен состав и пропорции растворов.

Обустройство фундамента

Для заливки фундамента необходимо прорубить пол и снять слой грунта Русские печи возводят из полнотелого кирпича. Масса постройки велика, поэтому обязательно наличие прочного основания.

Пошаговый алгоритм возведения фундамента:

1. Роют котлован глубиной 40—50 см.
2. Дно засыпают смесью песка и гравия в пропорции 1х1. Разравнивают поверхность, проливают подушку водой и тщательно трамбуют.
3. Обустраивают опалубку, чтобы высота бетонного основания составляла 30—40 см.
4. Укладывают арматуру диаметром от 8 мм с шагом решётки 15х15 см.
5. Заливают бетонную смесь. Марка раствора М150–М200. Для этого берут цемент (М500): песок:щебень средней фракции в пропорции 1:2,5:3,5. Другой способ возведения — обустройство бутового фундамента, когда укладывают крупные камни, а пространство между ними заполняют цементно-песчаным раствором марки М150 (цемент 1 часть, песок 3,5–4 части).

Срок набора полной прочности бетоном составляет 28 суток. Их можно потратить на заготовку кирпича и компонентов кладочной смеси.

После того как раствор наберёт прочность, на бетонную подушку укладывают сплошные слои керамического полнотелого кирпича, таким образом, чтобы вывести основание в уровень пола первого этажа.

Строительство тела печи

Для кладки кирпича потребуется глиняный раствор Перед покупкой кирпича тщательно изучают порядовую схему кладки исходя из которой вычисляют количество необходимых кирпичей.

Внутренние стенки, соприкасающиеся с пламенем, необходимо выложить огнеупорным кирпичом. Для стенок и дымохода используют полнотелый керамический, а для внешних стен отделочный или тот же керамический, если отделка будет заключаться в штукатурке или побелке.

Для кладки используют покупные смеси или готовят глиняно-песчаный раствор самостоятельно.

В зависимости от используемой глины выбирают соотношения:

• для жирной глины — ведро глины и 2,5 ведра песка;
• для средней — 1х1,5;
• для тощей — 1х1.

Инструкция по изготовлению раствора:

1. Глину измельчают, очищают от примесей, просеивают.
2. Отмеряют количество полученного компонента.
3. Заливают глину водой на срок не менее 3 суток.
4. Добавляют в ёмкость песок исходя из необходимых пропорций.
5. Перемешивают смесь до однородного состояния.

Используя выбранную порядовку, проводят возведение печи. Обязательно устанавливают и закрепляют раствором дверцы, заслонки и задвижки.

Не рекомендуется в один день выкладывать больше 2—3 рядов, так как раствор пластичный и может не выдержать массы кирпичей.

Для изготовления варочной поверхности целесообразно использовать чугунные детали с концентрическими кольцами крышками. Они позволяют подобрать и открыть огонь под кастрюли разного размера.

Особенности дымохода

Дымоход кирпичной печи прокладывают через потолок и чердак Не доходя 3 кирпича до потолка начинают обустраивать разделку — увеличение толщины трубы, необходимую для обеспечения пожарной безопасности

Правило особенно важно при деревянных перекрытиях

После выхода на чердак трубе возвращают первоначальные размеры. Класть кирпичи трубы допускается на цементно-песчаный раствор марки М 200.

По мере возведения внутреннюю поверхность трубы штукатурят и тщательно разравнивают, так будет откладываться меньше копоти.

Верх дымохода защищают колпаком.

Возможные сложности при изготовлении

При возведении печи очень редко появляются сложности и непонятные моменты. Довольно много вопросов возникает у начинающих печников на подготовительном этапе, во время составления чертежа изделия.

Для адекватной теплоотдачи обязательно учитывается высота потолка, но потолки в каждом доме различны, поэтому при работе с предварительным чертежом постройки И.В. Кузнецов предложил такую схему расчета: на 1 кв. м. при теплой погоде выделяется 0.5 кВт, а при морозах — 0.76 кВт. Берется в расчет материал, из которого изготовлена топка. Стальные листы быстро выгорают, для долговечного пользования лучше приобрести материал из чугуна.

При покупке материала тоже возникает немало вопросов. Существуют специальные формулы, которые позволяют посчитать количество кирпичей в ряду. Но к сожалению, погрешность в них составляет целых 15%, поэтому проще посчитать кирпич одного ряда вручную и умножить на количество рядов.

Область применения и принцип работы

В старые времена, эта печь использовалась для приготовления пищи, отопления дома, сушки белья, в ней грели воду и мылись, а на лежанке спали. Она всегда была теплой, поскольку очень долго держала тепло. Кроме того, ее регулярно протапливали.

В настоящее время, конструкция становится все более совершенной. В летний период печь не нужно протапливать полностью, но можно использовать только плиту.

Работает русская печь просто. В горнило закладываются дрова. Они в процессе горения дают тепло, которое распространяется на всю печь. Здесь же можно готовить еду, когда дрова прогорели и остались угли, – варить супы и каши, печь пироги.

Дым выходит через специальную трубу – дымоход. Регулируется тяга и выход дыма с помощью заслонки, к которой обеспечивает доступ вьюшка.

Особенности мини русской печи

Мини русская печь действительно небольших размеров, габариты такой стандартной модели не более 1х1,3 м, и поэтому для неё найдётся место даже в однокомнатной постройке малой площади. Этот прибор не имеет лежанки, зато обладает двумя топливниками:

• первый – большой топливник находится ближе к передней стенке. Он используется для отопления в осенне – зимний период и для выпекания различных блюд;
• второй — малый, располагается позади первого, ближе к тыльной стороне. Он используется для готовки пищи в сезоны с теплой погодой. В этом случае, меньше расходуется топлива, проще осуществляется чистка и уход за прибором.

Топочные камеры нужны не только для готовки различных блюд, но и для обогрева помещения. В отопительный сезон работать может только одна из них или же обе камеры одновременно. Для закладки топлива возможна непосредственно через варочный отдел.

Свою особенность в такой печи имеют и внутренние каналы, которые предназначены для подачи горячего газа к топливным камерам и отвода угарных газов на улицу. Во время топки печи все дымовые газы поступают из большего по габаритам топливника в 1-й отсек отапливающей камеры.

Затем переходят через 2-й отсек и, обходя под перемещаются к тыльной стенке варочного отдела, сгорают там и при этом нагревают плиту. Образовавшийся при этом процессе дым через четыре хода, расположенные вверху варочного отдела, попадают в сборный канал, а из него уже в дымоотвод.

Маленький топливник не обладает специальным каналам для отвода дыма, из него газообразные вещества переходят в основную топочную камеру, а уже затем выходят наружу.

В состав маленькой русской печки входит и вентиляционный канал, который по мере необходимости перекрывается с помощью задвижки.

Пример малой русской печи

Пошаговая порядовка

Данная функциональная схема печи несколько отличается от схемы обыкновенной печи тем, что дымовые газы, которые поднимаются в щиток, будут направлены через задвижку в каналы, которые располагаются над горнилом.

Размер печи, порядовка которой содержится в материале, будет составлять 2000х1200 мм. Теплоемкость – 3009 ккал в час. Труба здесь коренная, будет примыкать к левой стене.

В первом ряду выкладывается основание трубы, после чего начинается формирование малой и большой подпечки.

Во втором ряду кладку следует выполнять перевязкой швов полностью во всех направлениях.

Третий ряд укладывается так же, как и первый, кроме места формирования зольника плиты. В данном месте необходимо класть на 50 мм укороченные кирпичи, при этом должен образоваться промежуток в 190 мм, после чего продолжается кладка первого ряда. Глубина зольника равняется 380 мм (полтора кирпича), а высота при этом будет 65 мм.

Первые три ряда укороченной трубы будут представлять собой сплошную кладку .

В четвертом ряду кладка начинается с обреза (уступа), который выполняется так же, как и в обыкновенной конструкции русской печи.

С фасада стены печи нужно будет образовать упоры свода малого подпечка. Далее надо оставить проем, ширина которого 120 мм, в коренной трубе. Данный проем предназначается для выполнения чистки.

С правой же стороны трубы располагается большой подпечек. Для его свода пяту образуют на шестом ряду, а пяту для арки с толщиной 250 мм – на седьмом. Одна и та же опалубка используется для того, чтобы выполнить устройство свода и арки большого подпечка.
