Сборка душевой кабины: фото-, видео- инструкции

Особенности конструкций

На рынке предоставлен огромный ассортимент душевых кабинок. По этой причине необходимо иметь информацию об их функциональных сторонах. Душевая кабина – это компактная конструкция, предназначенная для принятия водных процедур.

Разделяются они на два типа: закрытый, а также открытый.

При выборе следует учесть некоторые критерии:

размер комнаты, где будет устанавливаться сантехническое оборудование;
габариты душевой кабинки;
материалы изготовления самой конструкции, а также составляющих ее частей;
форма кабины;
размеры и глубина поддона;
тип шторки или дверей;
какие включаются функции;
производитель;
стоимость.

Этапы сборки

Душевой уголок доставляется из торговой точки в разобранном и упакованном состоянии. Множество пакетов с деталями поначалу вводит в смятение своим разнообразием.

Все составляющие рассортированы, сгруппированы и разложены в упаковках так, чтобы подсказать, как правильно собрать душевую кабину, чтобы последовательно выполнить все шаги по сборке комплекта.

Некоторые модели боксов разработаны таким образом, чтобы обеспечить возможность самостоятельно собрать изнутри. Это удобно в случае, когда установка душевого уголка происходит в стесненных условиях малометражного помещения.

Установка уголка предусматривает соблюдение определенной последовательности. Сборка душевой кабины своими руками выполняется в одиночку в течение нескольких часов. Это предоставляет пользователю некоторые преимущества в случае необходимости проведения мелкого ремонта.

Хозяин современного девайса, самостоятельно выполнивший монтаж, не растеряется перед вопросом: как разобрать душевую кабину. Он в любой момент может частично разобрать, провести мелкую починку, и снова собрать конструкцию, не прибегая к платным услугам по ремонту кабин.

Извлечение и сортировка составляющих душевой

Кабина доставляются к месту назначения в нескольких свертках. Раздельно упакованы:

Задние стенки;
Стекла, двери и вертикальные профили;
Центральная панель;
Поддон, крыша, горизонтальные профили и комплектующие.

Маркировка на коробках позволяет, не заглядывая внутрь, определить, какие комплектующие в них находятся.

Сборка душевой кабины своими руками начинается с поочередного вскрытия упаковок с нужными деталями. Изготовители рекомендуют после покупки бокса распаковать его и проверить комплектацию.

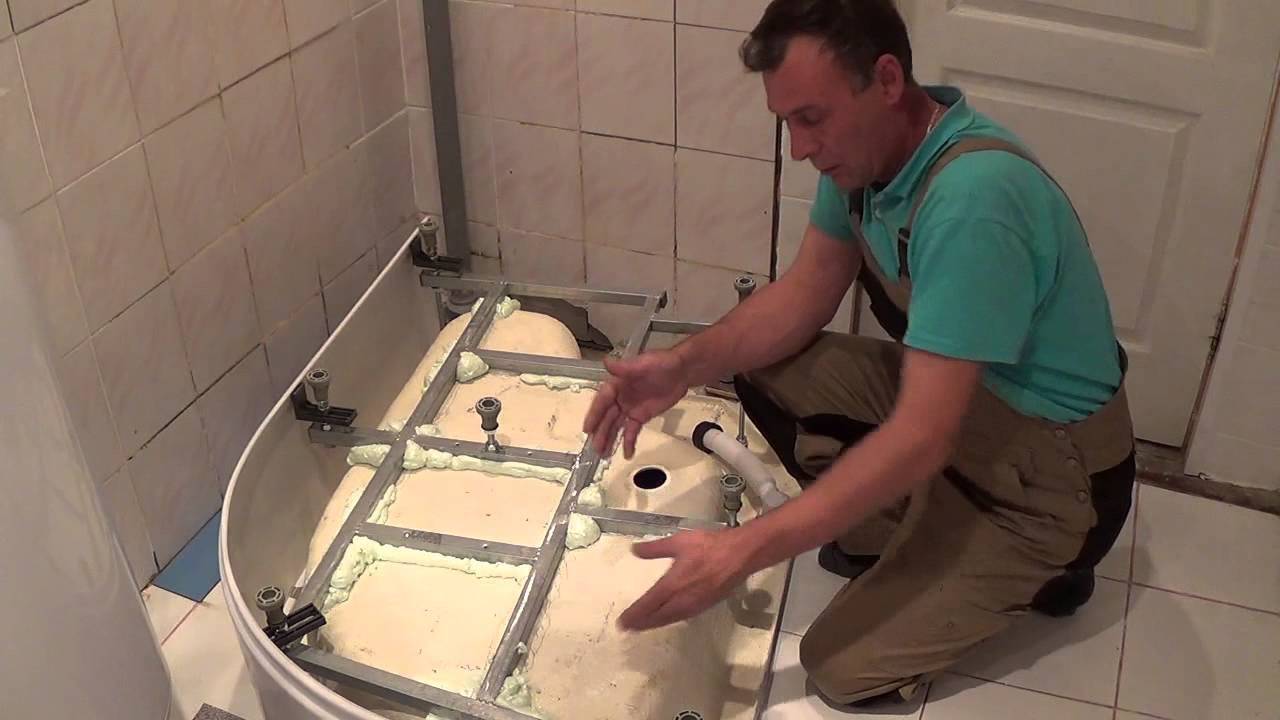

Подготовка поддона

В комплект уголка с высоким поддоном входят несущие конструкции, экран, и фурнитура для крепления. В некоторых моделях он продается уже закрепленным на опорный каркас. В таком случае достаточно смонтировать сифон и регулируемые пятки.

Во избежание повреждения поверхностного слоя защитную пленку следует удалять не ранее окончания всех работ, связанных с монтажом душевой. Установка бокса с низким поддоном выполняется на подмостки.

Далее монтируют слив. В сифон помещают в прижимные гайки и соединяют с поддоном. Проверяют наличие зазора между сифоном и полом, необходимого для обслуживания кабины. Слив подключают к системе канализации.

Сборка каркаса

На поддоне размещают горизонтальные рейки. Смещают их к заднему борту и закрепляют саморезами. На них монтируют вертикальные уголки и верхние рейки.

Крепят направляющие открывания дверей. Образовавшаяся конструкция составляет каркас, на который выполняется установка задних и центральной панелей. Соблюдая определенный порядок, кабину вполне можно собрать самому.

Если монтаж каркаса выполняется в 4 руки, предпочтительно порядок сборки можно изменить. Ознакомившись с инструкций, где подробно рассказано, как собрать душевую кабину, монтируют пространственную конструкцию из уголка и профилей, затем скрепляют с поддоном.

Монтаж центральной панели и задних стенок

Центральная панель требует наибольшего внимания. Перед ее установкой монтируют все навешиваемые детали. На ней закрепляют смеситель, шланговые подводки, панели управления. В собранном виде панель помещают в каркас, предварительно соединенный с поддоном, и привинчивают саморезами.

На задних стенках монтируют полочки. Посредством специальных скоб крепят задние панели. В зависимости от конструкции, для это используют силиконовый герметик или, находящиеся в комплекте, специальные профилированные прокладки.

Подготовка купола

Прикрепляют к куполу тропический душ, подсветку. Динамик с декоративными накладками и вентилятор. Купол устанавливают на кабину и скрепляют его с задними стенками.

Согласно обозначениям подключают подсветку, динамик, вентилятор и блок питания. Концы проводов снабжены замковыми соединителями, исключающими ошибки в монтаже.

Завершение сборки

Перед навешиванием дверей их следует подготовить. На полотна крепят ролики по два сверху и снизу. Для их монтажа на дверцах существуют соответствующие отверстия.

К направляющим дверей крепят ограничители хода. Дверь заносят внутрь кабины, верхние ролики заводят в верхний профиль. Нижние ролики помещают в направляющую рейку, закрепляют с помощью подпружиненного фиксатора.

Торцевые части дверей обеспечены магнитными лентами с брызгозащитными молдингами. Навешиванием дверей заканчивается сборка душевой кабины. Прежде чем начать ею пользоваться следует убедиться в правильности сборки и надежности всех подсоединений.

Открытый вид кабинок

Это конструкции у которых нет потолка, присутствуют только боковые стенки (чаше всего их две либо три). Это модели эконом-класса, имеющие набор определенных функций. Дверцы такого оборудования прикрепляются к стенкам помещения на стальные петли. Чтобы достичь высокого уровня герметизации необходимо постараться выровнять пол и следить, чтобы стены так же были выведены по уровню. В противном случае при незначительных неровностях появляются щели и о герметичности можно забыть.

Открытый тип кабинок не предусматривает несколько функций, такие как «турецкий душ» либо «ароматерапия». Чаще всего такие конструкции устанавливаются в углу помещения или в нише. Установка производится прямо на пол, что является плюсом для небольшого помещения.

При наличии прозрачных дверей, которые открываются внутрь можно достичь визуального увеличения площади.

Установка такого вида кабинки не предусматривает покупку поддона, но в обязательно порядке следует выполнять:

гидроизоляцию стен и потолка;
устройство слива, куда будет выливаться вода.

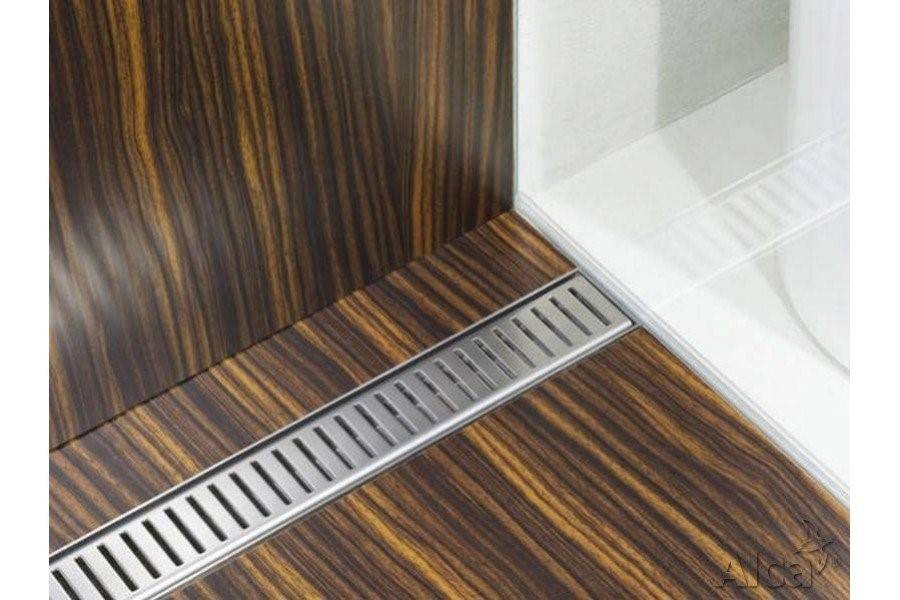

Специалисты советуют применять трап из нержавеющей стали, чтобы он прослужил как можно дольше.

Так как в этом случае нет поддона, слив воды выполняется под решетку трапа, а затем по трубам она уходит в канализацию. Поэтому советуется приобретать для ванной плитку с пониженным уровнем скольжения.

Особенности устройства

Схема установки поддона для душа.

Что касается конструктивных особенностей душевой кабины, то она может быть сборной и монолитной. Последний вариант не предполагает использования инструкции, устройство подсоединяется к готовым коммуникациям. В варианте, созданном своими руками, конструкция состоит из таких элементов:

поддон с экраном, проходящим по всему периметру;
створки дверей и недвигающиеся элементы;
механизм водозабора;
крыша.

Поддон является основной частью всех душевых кабин. Нередко его габариты помогают определить окончательные размеры всей конструкции из-за того, что практически не бывает кабин, выходящих за его границы. Поддоны имеют стандартные размеры – 80 см. Основными материалами для этой части душа будут:

акрил;
керамика;
эмалированный металл;
покрытый эмалью чугун.

Рекомендация. Несмотря на то что душевую кабину можно собрать самостоятельно, удобнее всего, если установке будет содействовать помощник. Довольно громоздкую конструкцию не очень удобно фиксировать, удерживать и передвигать в одиночку. Особенно необходима помощь во время крепления створок. В процессе работы с поддоном нужно учитывать угол соединения со стенами, если такое предусмотрено. Другие параметры легко регулируются.

Установка дверей душевой кабины.

Все поддоны ставятся на место без дополняющих отделок, с экраном, идущим в комплекте. Но любой собственник может по своему усмотрению изменить внешнее оформление. К примеру, для этого можно использовать керамическую плитку. В малоэтажных домах эту конструкцию можно легко опустить в нижнюю часть пола. Такие метаморфозы можно провести и в условиях квартиры, однако сделать это будет намного сложнее из-за особенностей канализации.

Основная причина ограничительного характера связывается с регулировкой высоты кабины и обустройством стока, говоря конкретнее, здесь важна высота сифона, объединяющая конструкцию с канализацией. Такая дистанция не только проводит установку отвода для канализации, но и осуществляет его обслуживание. В некоторых случаях необходимо изготовление подиума для набора нужной высоты.

Принимая во внимание дальнейшую сложность доступа к сифону, перед сборкой душа нужно хорошо прочитать прилагающуюся инструкцию и согласно ее положениям выполнить необходимые работы. Поддон лучше выбирать заранее, при этом следует учесть доступ к коммуникациям

В основном определение на нужное место этой части конструкции представляется важным процессом работы. Вся конструкция оснащается регулируемыми по высоте ножками, помогающими справляться с неровностями пола. Хорошо, если он будет предварительно выровнен и оборудован качественной системой гидроизоляции.

Душевые кабины продаются в разных вариантах моделей, имеющих отличия в конфигурациях, размерах и самой конструкции. Практически все кабины собираются по одной схеме, но в некоторых существуют определенные тонкости монтажа, о которых сообщается в подробном руководстве к сборке.

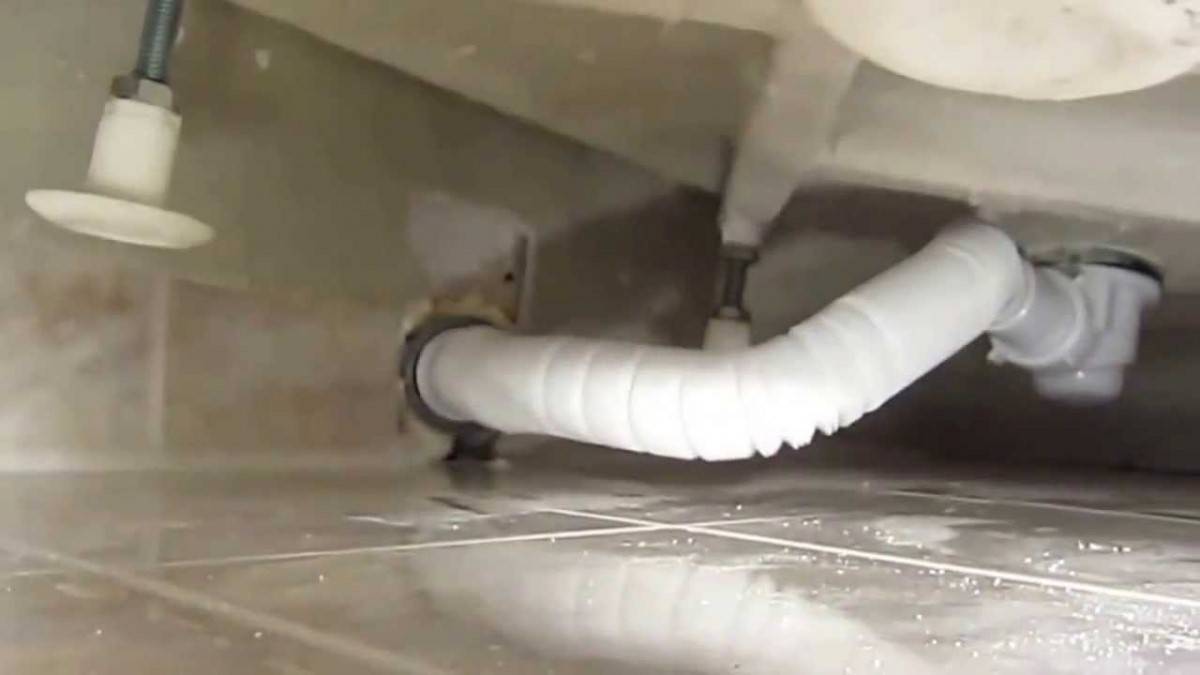

Установка сифона и фартука

Сливной элемент монтируется в приготовленное отверстие, все детали вкручиваются очень аккуратно, чтобы не перетянуть и не сломать резьбу.
Не рекомендуется смазывать стыки герметиком, потому, что сифон будет периодически сниматься для чистки

Во время установки кабинки не надо снимать полностью защитную пленку, только в местах, где производится крепления, чтобы не повредить ее. Используя пластиковые кронштейны установить на поддон фартук в такой поочередности:

сначала по всему ободу прикрепить кронштейны саморезами;
вставить в них верх фартука;
внизу крепятся также кронштейны, затягиваясь гайками;
крепить к ним нижнюю часть фартука при помощи саморезов, а затем закрыть декоративной пробкой.

Предварительный этап

Сборка кабины начинается с проверки всех комплектующих. Нужно полностью проверить целостность всех элементов, особенно стекол. Они изготавливаются по специальной технологии, являются противоударными и закаленными, поэтому при повреждении разбиваются на множество элементов без острых граней.

Достаточно просто потрясти упаковку, чтобы по звуку определить целостность стекла. На остальных частях душевой кабинки недопустимы дефекты, геометрические погрешности, либо повреждения.

К элементам кабинки относятся:

поддон (имеет различные формы, чаще всего поставляется с усиленным каркасом);
двери (чаще всего имеют ролики для перемещения и элементы крепления);
стекло для дверей (обычно прозрачное, реже матовое);
стенки, боковые панели (осуществляется подача воды и другие функции);
крыша душевой кабинки (зависит от производителя и типа, может отсутствовать);
заводские крепления и элементы для монтажа.

Сборка китайской душевой кабины, как и любой другой, начинается лишь после тщательной проверки и создания рабочего места. Если размеры ванной недостаточно большие, лучше осуществлять сборку в другом месте в несколько этапов, перенося готовые части.

Для качественного монтажа необходимо иметь под рукой инструменты и дополнительные материалы из списка ниже.

Необходимые инструменты:

разводной ключ (либо газовый);
плоская и крестообразная отвертка;
сверла по металлу малого диаметра (3-6 мм);
уровень (для выравнивания устанавливаемых частей);
шуруповерт, либо в качестве замены дрель;
пистолет для выдавливания силикона;
острый нож.

Дополнительные материалы, которые могут понадобиться:

герметик (силикон) прозрачный, антибактериальный;
лента для гидроизоляции;
шланги ля подвода горячей и холодной воды;
переход на канализацию 32/50;
краска, перчатки, кисточка для исправления дефектов.

Необходимо проверить место под устанавливаемую душевую кабинку. Оно должно быть ровным, иметь гидроизоляцию, желательно также наличие вентиляции для отвода пара, если у кабины нет крыши.

Сборка угловых душевых кабин Erlit

Как собрать угловую душевую кабину Erlit своими руками, мы расскажем на примере инструкции по сборке душевой кабины Erlit 3509. Душевые кабины торговой марки Erlit являются одними из самых качественных и лучших на Российском рынке. Залог успеха этой торговой марки, это высочайшее качество и приемлемая цена.

По этой инструкции вы сможете собрать не только почти все душевые кабины Erlit, но и душевые кабины Китайского производства других торговых марок.

Душевая кабина может использоваться в квартирах, домах или отелях – ее установка во всех случаях будет простой и безопасной, а применение принесет удовольствие и пользу для здоровья.

Душевые кабины торговой марки ERLIT сочетают в себе все самые последние разработки компании, внедряемые для того, чтобы сделать продукт еще более качественным и удобным в эксплуатации.

Приобретенное изделие под торговой маркой ERLIT произведено в соответствии с современными Европейскими директивами 2006/95/ЕС, 2004/108/ЕС.

Помимо этого, изделия торговой марки ERLIT удовлетворяют требованиям Технического регламента Таможенного Союза и адаптировано для эксплуатации в Российской Федерации.

Пожалуйста, внимательно изучите настоящее руководство по установке и эксплуатации для того, чтобы обеспечить изделию максимально безопасные и эффективные монтаж, использование и обслуживание.

Компания-производитель оставляет за собой право не уведомлять конечного пользователя о различиях в инструкции для устаревшей модели и нового, улучшенного варианта душевой кабины

ОБЩИЕ СВЕДЕНИЯ

Душевая кабина предназначена для принятия водных процедур.

В изделиях ERLIT, в зависимости от модели, применяются следующие функции: ручного душа, гидромассажные форсунки, тропического душа, электронный пульт управления с FM радио,вентилятор, внутренняя подсветка.

Необходима установка фильтров механической очистки воды и устройства защитного отключения электричества УЗО (для кабин с электрикой).

Внимание! Установка гидромассажной кабины должна производиться квалифицированным специалистом.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Используемое электрическое напряжение 220V ± 10%; Внутреннее напряжение кабин 12V.
Используемое давление воды 0,2-0,4 МПа, расход воды 8-12 л/мин.
Температура горячей воды, подаваемой к кабине не должна превышать 70°С.
Уровень ввода канализации должен быть ниже не менее чем на 70 мм от уровня слива поддона душевой кабины.
Максимальная нагрузка на поддон 210 кг.
Присоединительные размеры горячего и холодного трубопровода 1/2” (15 мм), диаметр сливного отверстия 1-1/2” (40 мм).
По окончанию пользования кабиной, необходимо перекрыть подачу холодной и горячей воды в кабине и выключить внутренние потребители электроэнергии.

ЗАПРЕЩЕНО

Использовать кабину не по назначению
Устанавливать кабину на улице
Находиться в душевой кабине в состоянии алкогольного и наркотического опьянения
Находиться в душевой кабине вдвоем
Вставать на край поддона
Использовать кабину людям с боязнью замкнутого пространства
Использовать кабину детям и пожилым людям без присмотра близких
Чистить душевую кабину при помощи абразивных и агрессивных моющих средств.

ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

Кабины транспортируются крытым транспортом.

Если кабина для монтажа доставлена из холодного помещения в теплое, то необходимо чтобы изделие приняло температуру окружающей среды.

После покупки товара, для постановки на сервисное обслуживание, необходимо хранить товар в упаковке до установки и приема на гарантию.

Сборка угловой душевой кабины Erlit видео

https://youtube.com/watch?v=GFYiLuBl0bo

Сборка кабинки и крепление к поддону

Перед тем как начать установку панелей, нужно убедиться, что на них установлено все необходимое оборудование, которое входит в комплектацию модели.

Определить места крепления: возможно, моделью уже предусмотрены технологические отверстия. Если на задней панели имеется зеркало, то при его креплении не используется ключ

Гайки аккуратно затягиваются вручную. Нужно закрепить аксессуары, которые входят в комплектацию модели.

Монтаж панелей на поддон следует начинать с задней стенки. Аккуратно ее подняв и поставив, надежно закрепить.
Выполнить монтаж боковой панели, при ее креплении произвести вертикальные соединения с задней стенкой.
Закрепить подобным способом обе боковые панели.

При соединении панелей с поддоном должно быть абсолютное совпадение границ элементов, появление ненужных расстояний приведет к нарушению герметизации конструкции.

Выбор душевой кабины

Выбор душевой кабины зависит, в первую очередь, от эстетических ожиданий и бюджета владельца квартиры.

Типы душевых кабин

Условно душевые кабины можно поделить на три типа:

простые душевые уголки. Это обычные кабинки, которые в большинстве своем не имеют крыши, а роль боковых стенок выполняют стены ванной комнаты. Они выполняют только функции душа и не требуют особых навыков для выполнения монтажа;
простые душевые кабинки. Более дорогие по стоимости, они имеют 4 стенки и крышу. Обычно оборудованы несколькими форсунками, напор воды из которых можно регулировать, а так же имеют функцию гидромассажа;
многофункциональные душевые кабины и боксы. Это кабинки с богатым техническим оснащением – душ шарко, генерация пара, турецкая баня, функция «тропический дождь» и т.д. Часто такие модели оснащаются разнообразными подсветками, радио. Из-за обилия функций они довольно сложны в монтаже и требуют наличия определенных навыков.
Помимо этого, кабинки различаются материалом изготовления поддонов (акрил, пластик, сталь, чугун), материалом изготовления дверок (ударопрочное стекло, пластик), типом открывания (распашные, раздвижные, двустворчатые, складывающиеся). Размер и форму кабины следует выбирать исходя из площади ванной комнаты.

Порядок сборки душевой кабины

Именно в такой последовательности, чаще всего рекомендуют собирать душевую кабину как производители, так и сами сборщики душевых кабин.

1. Сборка и выравнивание душевого поддона по уровню

Если ваш поддон идет в разобранном виде, то собираем поддон.

Желательно обработать слив при установке герметиком.

1.2 Прикрутите к поддону каркас, передний экран, ножки.

На этом этапе, не затягивайте ножки душевой кабины, так как с помощью вращения ножек вам будет необходимо отрегулировать строго горизонтальный уровень поддона.

Также, для удобства можно не затягивать передний экран, а прикрутить его полностью уже после сборки и проверки всех функций душевой кабины.

1.3 Выровняйте поддон по уровню

Подвиньте поддон на место установки, и с помощью строительного уровня и вращения ножек, выровняйте его в строго горизонтальном положении.

После выравнивания, окончательно затяните болты ножек.

Более подробно, про сборку душевого поддона, вы можете прочитать в статье сборка душевых поддонов.

2.Сборка передней рамы с передними стеклами.

Соберите переднюю раму вашей душевой кабины с передними неподвижными стеклами, и поместите ее на поддон.

На этом этапе, вам потребуется помощь второго человека.

Более подробно, про сборку передней рамы, вы можете прочитать в нашей статье про сборку передних стекол душевой кабины.

3.Установка задних стенок и центральной панели.

Установите на поддон задние стенки и центральную панель, скрепите их между собой саморезами или болтами (зависит от производителя).

Если у вас в центральной панели не будет отверстий для крепления, то их необходимо будет сделать самостоятельно.

При этом, вам надо будет аккуратно выровнять заднюю стенку на поддоне, и просверлить отверстия с помощью сверла диаметром 2,5-3 мм.

Более подробно, про сборку задних стенок душевой кабины читайте в нашей статье про сборку задних стенок.

4.Соединение передней и задней стенки и крепление всей конструкции к поддону.

Соедините между собой переднюю и заднюю стенки с помощью саморезов или болтов (зависит от производителя) .

Затем, закрепите заднюю стенку к поддону. Если у вас на поддоне не будет отверстий для крепления, то их необходимо будет сделать самостоятельно.

5. Соберите и установите крышу

Закрепите на крыше тропический душ, подсветку, вытяжку, блок питания. А также, с внутренней стороны установите декоративные накладки.

Затем, закрепите крышу на душевой кабине. Обычно крыша крепиться только к задней стенке. Но тут, все зависит от производителя.

Прикрутите к задним стенкам душевой кабины все имеющиеся в вашей комплектации опции, зеркала полочки и прочие.

7.Установка и регулировка дверей

Прикрутите на двери ручки и ролики. Также, установите на них отсекатели и магнитные уплотнители.

Затем, установите двери на горизонтальные профиля душевой кабины. И с помощью вращения винтов регулировки роликов, отрегулируйте двери.

8.Герметизация душевой кабины.

Если ваша душевая кабина собирается при помощи силиконового герметика, то необходимо провести герметизацию. Обработайте все места соединений деталей силиконом. Кабиной можно будет пользоваться не ранее, чем через 24 часа, после полного высыхания герметика

9.Подключение к коммуникациям.

Соедините между собой все шланги на душевой кабине, электрические провода. А также, слив в канализацию и подводку горячей и холодной воды. Слив, тоже желательно обработать силиконовым герметиком.

После подключения, проверьте работу всех функций душевой кабины на предмет работоспособности и герметичности самой душевой кабины.

Вот по такому порядку, собирается практически любая душевая кабина, любой формы и любого производителя.

Некоторые этапы можно менять местами. Например, вначале собрать переднюю раму, а потом заднюю стенку. Тут все индивидуально и зависит от многих обстоятельств, например от размеров ванной комнаты, наличия помощника или других факторов.

Условия монтажа душевой кабины

Душевая кабина в ванной комнате может быть расположена в самом углу помещения или прилегать к одной из стен в зависимости от дизайна небольшой ванной комнаты.

Во избежание протечек и преждевременной поломки душевой кабины при ее установке обратите внимание:

до начала установки душевой кабины следует позаботиться о завершении работ по подведению горячей и холодной воды, канализации и электричества;
расстояние от поверхности пола до верхнего края трубы канализации не должно превышать 7 сантиметров; если оно выше, нужен подиум;
перед началом монтажа следует убедиться, что сливной трап не только достает до ввода в канализацию, но при этом обеспечивается необходимый уклон. Если уклон недостаточен, нужно делать подиум;
недостаточная герметичность душевой кабины может привести к образованию водяного тумана в ванной комнате, поэтому следует позаботиться о вытяжной вентиляции;
проверьте электрическую розетку: она должна быть оборудована от душевой кабины на расстоянии, которое исключит попадание влаги;
если вновь возникает вопрос, как собрать душевую кабину самому – видео поможет, посмотрите его еще раз и принимайтесь за дело.

Монтаж уголка с днищем

Чаще всего в комплектацию уголка не входит каркас для поддона. Его изготавливают самостоятельно. Для этого используют уголки из железа и трубу в сечении 30-40 мм. Кроме того, днище еще устанавливается на кирпичное крепление. Создается крепление так, чтобы он на своем основании стоял прочно.

Второй этап – это установка и налаживание работы слива.

Сифон устанавливается на внешней стороне поддона еще, перед тем как окончательно монтируется дно душевого уголка на свой каркас. Для того чтобы была возможность проводить осмотр сифона, нужно в каркасе организовать смотровое окошко. После подключения сифона проводится контрольная проверка на герметичность соединений. Набирается емкость днища водой и спускается в слив.

Установка стенок уголка начинается со сборки железной рамки.
После этого герметиком крепится нижняя направляющая.
Без отвеса и уровня точно выставить вертикальные стойки не получится. Там где будут крепления для стоек, маркером на стене ставятся точки. Высверливаются небольшие отверстия под дюбеля.

Внутренняя сторона вертикальных стоек смазывается герметиком перед своей установкой к стенам.
Саморезами крепится направляющая стойка по вертикали.
Устанавливаются стекла в железную раму.
По инструкции от производителя, приложенной в комплекте проводится регулировка дверей. Это необходимо, чтобы они не соприкасались с другими элементами уголка.

Устанавливаются детали фурнитуры на свои места.
Проверяется герметизация всех щелей. Наносится герметик только после обезжиривания поверхности. Тщательно обрабатываются герметиком места около кафеля и на поддоне

Не стоит игнорировать важность вопроса герметизации этих мест.

Герметизация

После установки поддона тщательно герметизируйте швы, лучше прозрачным герметизирующим составом. Ищите силиконовый, он со временем не желтит, в отличие от акрилового. Лучше пройтись по швам и стыкам дважды, для надежности.

Для нанесения ровного слоя можно сделать отметки маркером. Для этого поставьте поддон к месту будущего стыка, поведите маркером черту и отодвиньте поддон.

После этого можно по линии нанести герметик и крепко прижать поверхности.

Защитить стыки от влаги можно и другим способом, с помощью сантехнического уголка, накладываемого на шов. В таком случае необходимость в герметике отпадает, потому что такие уголки уже имеют защитную резинку. Хотя, если замажете герметиком и его — ничего страшного не произойдет.

Выбор места сборки и требования к нему

Место установки душевой кабинки Triton должно быть облицовано кафельной плиткой, на стенах и полу не допускаются выступы. В водопроводных магистралях монтируется фильтрующий картридж, давление жидкости в трубе не должно превышать 2-4,5 бар. При повышенном напоре необходимо установить понижающий редукционный клапан. Если наблюдается разница давлений более 0,5 бар в магистралях горячего и холодного водоснабжения, то требуется установить обратные клапаны. На выходах труб предусматриваются втулки с внутренней резьбой 1/2″, диаметр сточного канала — 50 мм.

Для коммутации к электрической сети используется отдельный кабель, выведенный в распределительную коробку или к розетке с влагозащищенным корпусом.

В цепи питания предусматривается монтаж автоматического предохранителя и устройства защитного отключения. По периметру кабины есть свободная зона шириной от 300 мм, между потолком и корпусом обеспечивается зазор от 150 мм для вентиляции. Подаваемая в магистрали горячая вода не должна иметь температуру выше 60°С.

Установка задней панели с оборудованием

В первую очередь после каркаса устанавливается задняя стенка, в которой имеют все необходимые отверстия и крепежи для монтажа механического и электронного оборудования. Сюда входят краны, вентиля, смесители и переключатели.

Также здесь могут быть гибкие шланги с душевым рассеивателем. В некоторых моделях предусмотрено декоративное освещение, вмонтированное радио и другие аксессуары.

Если рассматривать подобные примеры, то сборка душевой кабины Ниагара своими руками, усложнена вмонтированными электронными приборами. В ней имеется декоративное освещение, радио, приспособление для сушки волос.

Шторки

Шторки душевой кабины являются не менее значимой частью конструкции, чем поддон. Модель может иметь распашные или раздвигающиеся шторки.

В первом случае речь может идти об одностворчатых или двухстворчатых элементах. Для комфортного использования таких дверок нужно обеспечить больше свободного пространства, что является довольно значимым недостатком для небольших санузлов.

Раздвижной вариант шторок предполагает наличие от двух до шести створок. Их удержание обеспечивает резиновая магнитная лента. Внутри каркаса спрятаны специальные ролики, по которым движутся створки. Качественные изделия характеризуются бесшумным движением створок при открывании и закрывании шторок.

Основным материалом для изготовления шторок душевой кабинки является полистирол или высококачественное каленое стекло. Первый вариант более дешевый и легкий, однако, в процессе эксплуатации становится менее прозрачным. Кроме того после мытья на шторках из полистирола остаются разводы.

Монтаж поддона

Сначала перед тем, как устанавливать нижнюю часть необходимо выполнить отвод и слив использованной воды. Самый оптимальный вариант – это расположение канализации в месте нахождения отверстия для слива. Если запланировано устанавливать сток возле раковины, то требуется дополнительно приобрести тройник.

Работа должна проводится в таком порядке:

с поддона снять облицовку и перевернуть его вверх дном;
ножки или металлические шпильки закрепить в специально проделанных для них места;
поверх них накрутить гайки с шайбами;
закрепить центральную ножку;
для поддона из акрила изготавливается каркас, крепится на нем поддон саморезами и затягиваются крепления;
для других конструкций требуется создать надежную фиксацию – бетонную подушку;
поддон без ножек устанавливается на стяжку из цемента, облицованную кафельной плиткой;
следить, чтобы во время монтажа не происходило перекосов, проверять ровность уровнем.

Монтаж стенок

Подключение душевой кабины.

Дальнейшая пошаговая инструкция связывается с определением на свое место стенок душа

Чтобы найти у стекол верх и низ, важно обратить внимание на наличие в них отверстий. Большое количество будет свидетельствовать о верхней части конструкции

Зафиксировать стекла душевых кабин довольно просто, для этого они оборудуются кромкой. Как только стекло будет вставлено, его следует немного приподнять и герметиком смазать направляющие рейки. Затем оно закрепляется винтом.

Последующие правила монтажа сводятся к таким мероприятиям:

Укрепление арок и стоек шурупами.
Уплотняющий элемент надевается на стекла.
Поддон душевой кабины смазывается силиконом вдоль направляющих, здесь важно обратить внимание на то, чтобы в процессе замазывания не перекрывалось стоковое отверстие.
Затем герметиком обрабатываются места соединения поддона и панелей.
После этого аналогичным составом промазываются боковые стыки.

Последующая инструкция по сборке связывается с закреплением панелей. Чтобы эти мероприятия прошли наиболее успешно, берутся шурупы, помогающие прикручивать эти элементы к поддону. Аналогично производится фиксация боковых панелей. В результате такого монтажа точки соединения кабины и задних планок промазываются герметиком. Подобным способом проводится монтаж другой стенки душевой кабины.

Предоставляемая инструкция сборки душевой предполагает, что начальным этапом должен стать монтаж роликов, следом происходит фиксация имеющихся уплотнителей по кромке двери, а затем можно устанавливать дверки и регулировать ролики. Таким способом соединяются створки. По окончании работ проводится монтаж винтовых заглушек, оборудованных для роликов.

Затем они закрепляются винтами и шурупами. Эта инструкция по сборке помогает провести правильный процесс создания кабины. После ее установки можно осуществить подключение к коммуникациям.

Как только основные моменты сборки будут завершены, можно осуществлять проверку ее работоспособности

В таком случае важно проследить за возможными протечками и излишними шумами. При необходимости высоту ножек можно отрегулировать

Процесс сборки душевых кабин становится делом, связанным с большой серьезностью и ответственностью, инструкция по сборке позволяет проводить такие работы по всем правилам. При соблюдении основных моментов никаких трудностей возникнуть не должно, работа вполне может проводиться самостоятельно.

Как собрать и установить душевую кабину
