Сборка и монтаж электрического щита своими руками

Специфика сборки щитка в деревянном доме

Повышенная степень горючести и риски пожарных ситуаций предусматривают особый порядок монтажа щитка в домах из дерева. Изначально пиломатериал пропитывается антипожарными средствами, которые могут удерживать огонь до 20 минут. Чтобы исключить возможность возгорания, понадобится придерживаться строгой последовательности работ.

Нюансы выбора материалов

Проводка в потолке из дерева в металлической гофре

При подборе материалов учитываются такие нюансы:

Деревянный дом допускается электрифицировать только медным кабелем. Провод должен иметь маркировку «нг» и LS – двухслойная негорючая изоляция.
Выбор сечения проводника. Можно рассчитать по формулам или воспользоваться таблицей ПУЭ.
Все точки проводки, в том числе розеточно-осветительные, заземляются.
Разрешено применять трех-, четырехжильный провод.
Обязательная установка УЗО для защиты пробоя по корпусу и возгорания бревен.
Установка для каждой линии или группы отдельного автомата с мощностью в соответствии с суммарной нагрузкой на сеть.
Отдельный прибор выключения на каждую группу. Для двухэтажного здания достаточно модели 25 А на вводе и отдельно для группы – прибора на 16 А.
Выбор розеток в зависимости от способа прокладки проводки – скрытого или открытого.

Требования к распредщитку

Правильный электрощиток для дома из дерева – металлический, который не контактирует с пиломатериалом. Толщина стенки изделия – от 1 до 2 мм, но при коротком замыкании электрическая дуга прожигает металл. В этом случае можно отделать стену кирпичом и поставить на готовую поверхность бокс. Второй вариант прослойки – асбестоцементная плита или укладка под короб отреза асбестовой ткани, сложенного в несколько раз.

Современные модульные устройства защиты

Автоматический выключатель – устройство, размыкающее электрическую цепь в случае перегрузки или короткого замыкания

Потребность в электроэнергии неуклонно растет. При этом большая часть распределительного оборудования эксплуатируется не один десяток лет. Поэтому качество получаемого тока часто оставляет желать лучшего. Есть и другие причины перепадов энергии – природные, технические.

Чтобы обезопасить электротехнические приборы и щиток, устанавливают модульные устройства защиты – автоматы. Современные устройства быстро реагируют на появление сверхтоков и размыкают электрическую сеть

В щитках работает то же правило подключения автоматов, что и в других приборах – питание заводится только с верхней части устройства.

Оголенные жилы кабелей закрепляются на клеммах модулей специальными защелками, например, винтами. Необходимо не допустить попадания кусков изоляции, влаги и пыли на контакты – если сразу не проявится, потом может пропасть электричество в части помещения или целиком (зависит от группы подключенных клемм), возможно возгорание.

Если жила кабеля цельная, для лучшего соединения рекомендуется загибать ее в форме U, потом закручивать. Так обеспечивается большая площадь контакта и лучшая проводимость. Для многожильных следует использовать специальные крепления НШВИ-2 и НШВ.

Сборка модульных элементов щита

Трехфазное устройство защитного отключения (УЗО)

Если соединение выполняется впервые, важно соблюдать поэтапную инструкцию, чтобы правильно собрать электрощиток и модули автоматов. Важно убрать лишние элементы, обеспечить достаточное освещение. Для начала приготовить требуемые блоки:

Для начала приготовить требуемые блоки:

автоматы отключения;
реле для контроля напряжения (защита бытовых приборов от скачков электроэнергии);
УЗО;
автоматы дифференциального типа;
кросс-модули.

Если есть некоторые навыки работы с электричеством и проводкой, собрать однофазный счетчик не составит труда. Сборка трехфазного щитка проводится по той же схеме, разница только в числе жил и замыкаемых контактов. Элементы закрепляют на рейку зажимами в указанном порядке. После проверяют правильность соединения, только потом приступают к клеммным контактам. Ослабляют винты, гребенками распределяют провода.

Фаза на УЗО, модульные автоматы и другие компоненты раздается с вводного выключателя. Ноль берется от зажима автомата на вводе УЗО. Свободный конец нулевого кабеля подсоединяется к нулю основной шины (коммутация осуществляется единым синим проводом). Если остались неиспользуемые контакты, их следует закрепить шуруповертом.

После этого проводится окончательная проверка по заранее подготовленной схеме электрощита. Затем подается напряжение в тестовом режиме. Проводится замер количества электроэнергии на клеммах мультиметром или другим прибором.

Выбор электромонтажного оборудования

Перед началом монтажа нужно купить сам электрощит и все электромонтажные установки и устройства, которые будут составлять его наполнение. Следует учитывать, что каждый предмет занимает определенное количество монтажных мест на DIN-рейке – металлической планке шириной 3,5 см. В одном боксе может располагаться и одна, и несколько DIN-реек.

Под одним «монтажным местом» учитывается отрезок на профиле длиной 1,75 см – модуль. В паспорте электрощитка обязательно указывается, на какое количество модулей он рассчитан.

На одной DIN-рейке зафиксированы три устройства: первые два занимают по 3 модуля, третье – один модуль. Оставлять места между расположенными рядом устройствами для экономии места не рекомендуется

Перед выбором щита следует сложить количество всех модулей, а затем к полученной сумме прибавить несколько мест, которые могут пригодиться в будущем. Для примера подсчитаем, какой ящик необходим для 1-комнатной квартиры.

По схеме определяем, какое количество модулей занимает каждое их устройств: 4-полюсной автомат на входе – 4 места, счетчик – 6, АВДТ – 2 х 2, автоматы – 4. В результате получается 18 модулей

Для 18-20 мест подойдет электрощиток на 24 модуля. Но если квартира большая, а в дальнейшем планируется покупка нового оборудования, монтаж теплого пола или ремонт с заменой проводки, то лучше приобрести бокс на 36 мест.

Если хотите упростить дальнейшие работы, сделать защиту сети максимальной, а расположение модулей удобным, постарайтесь выбрать щиток с полной комплектацией, а это:

съемная рамка с DIN-рейками;
отверстия для ввода и держатели для крепления кабелей;
две шины, рабочего и защитного нуля – с подставками и местами установки;
набор креплений для монтажа;
органайзеры для проводов.

Щиты бывают металлические и пластиковые, встраиваемые и навесные.

Рассмотрим, чем они отличаются принципиально.

Опытные электромонтажники рекомендуют работать с одним магазином. Преимущества покупки у крупного поставщика состоят в большом ассортименте товара и гарантии получения оригинальной продукции, а не подделки. Поэтому лучше и щит, и остальную электромонтажную продукцию приобретать в одном месте.

Кроме прибора учета и защитных устройств потребуются:

гребенки на несколько полюсов с торцевыми заглушками – для соединения модулей между собой, упрощения монтажа и экономии места;
2-3 метра провода ПВ1 с сечением, как у входного кабеля, и цветовой маркировкой изоляции;
нулевые шинки или кросс-модули для групповых УЗО;
хомутики и стяжки для организации проводников;
ограничители для DIN-реек;
заглушки для маскировки свободных мест.

Если позволяют финансовые возможности, то лучше подбирать оборудование одного проверенного производителя – Hager, ABB, Legrand, Schneider Electric. Устройства одной марки легче монтировать, да и выглядеть щит будет намного эстетичнее.

Основной процесс

Сразу же обращаем ваше внимание на то, что в статье предоставлена инструкция по сборке распределительного щита на 220 В. Если вы хотите собрать трехфазный щит. ознакомьтесь с отдельной инструкцией, на которую мы сослались!

ознакомьтесь с отдельной инструкцией, на которую мы сослались!

Шаг 1 – Создаем схему

Для начала Вы должны создать схему подключения всех автоматов, счетчика и распределительных шин для того, чтобы быстро и правильно собрать распределительный щиток в квартире (либо загородном доме). На данном этапе необходимо также самому выбрать наиболее подходящее место для установки каждого изделия на DIN-рейке. Чем компактнее и логичнее будут расставлены автоматы, тем Вы больше сэкономите соединительных проводов и сделаете бокс удобным для обслуживания.

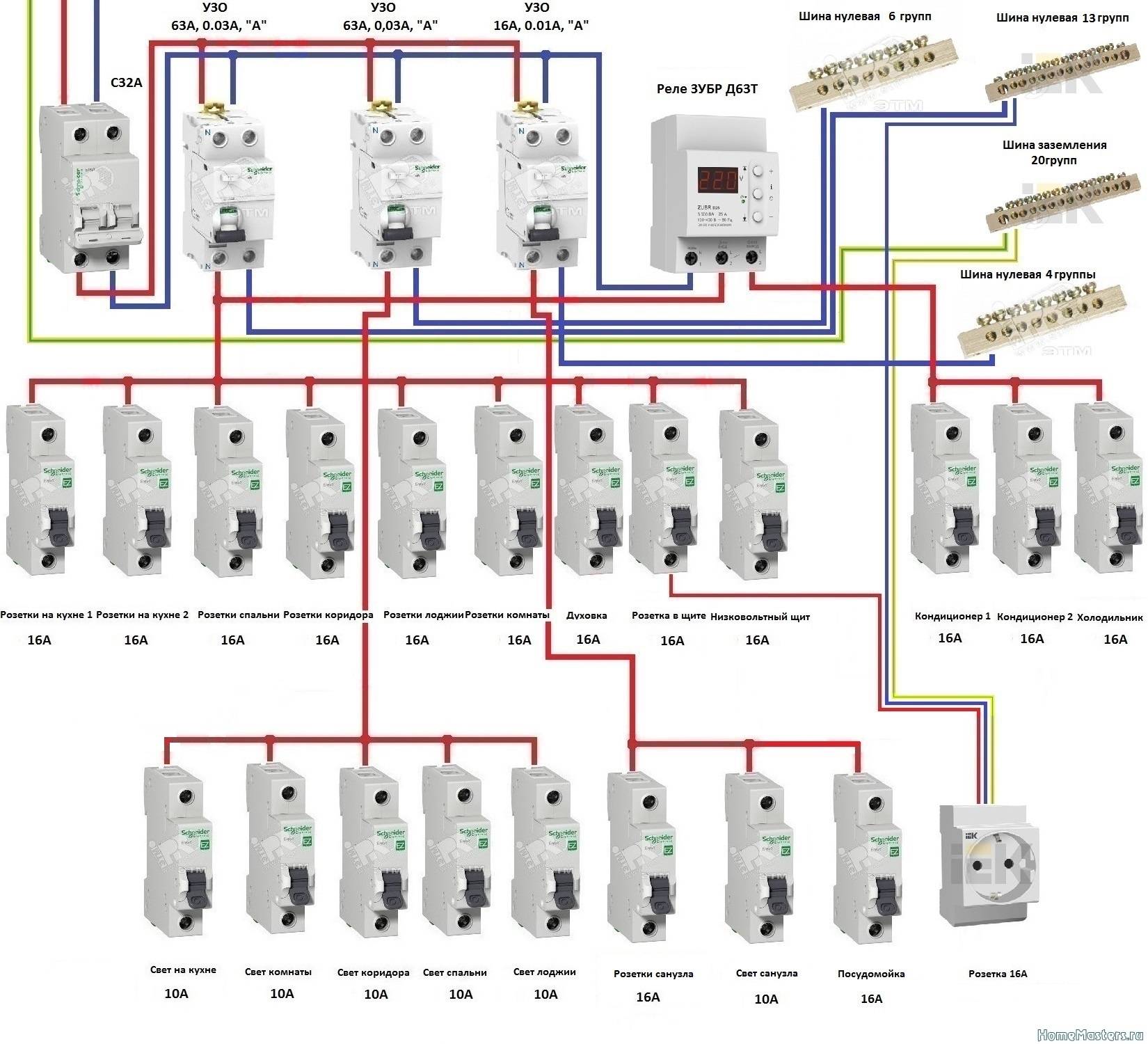

К Вашему вниманию пример того, как должна выглядеть схема сборки распределительного щита в квартире на 220В:

В Вашем варианте может быть все в корне по-другому, и это не будет свидетельствовать о том, что схема составлена неправильно. В каждом индивидуальном случае собрать распределительный щит можно по-своему.

Шаг 2 – Подготавливаем материалы и инструменты

Среди инструментов Вам обязательно потребуются:

мультиметр (чтобы прозвонить проводку после подключения всех элементов).
набор отверток (закручивать винтики на клеммах).
инструмент для снятия изоляции либо, в крайнем случае, монтажный нож электрика.
шуруповерт (крепить бокс к стене)

Что касается элементов схемы, тут все Вы сами должны выбирать, в зависимости от суммарной нагрузки на электропроводку, напряжения в сети (1 либо 3 фазы) и разветвленности созданной схемы. Мы же рекомендуем Вам ознакомиться со следующим блоком статей, которые тесно связаны с самостоятельной сборкой распределительного щита:

Ознакомившись с данными статьями можно идти в магазин за подходящей автоматикой и материалами, после чего останется только собрать распределительный щит своими руками.

Шаг 3 – Собираем электрощит

Вот мы и подошли к наиболее важной части статьи. Теперь, когда Вы уже знаете, из чего будет состоять «начинка» бокса и как осуществлять выбор каждого из изделий, можно переходить к сборке. Сразу же следует отметить один очень важный нюанс – Вы должны согласовать с представителями энергосбыта, кто будет устанавливать электросчетчик

Если Вам разрешат его установить самостоятельно, можете составить соответствующий акт и идти приступать к работе

Сразу же следует отметить один очень важный нюанс – Вы должны согласовать с представителями энергосбыта, кто будет устанавливать электросчетчик. Если Вам разрешат его установить самостоятельно, можете составить соответствующий акт и идти приступать к работе.

Пошаговая инструкция по монтажу электрического щита выглядит следующим образом:

Повесьте корпус на стену (либо установите в подготовленную нишу).
Заведите в распределительный щиток вводные провода и те, которые идут от каждой комнаты/мощных электроприборов.
Зачистите жилы для качественного присоединения к клеммам.
С помощью саморезов закрепите внутри корпуса DIN рейку, которая будет служить креплением для сборки всей «начинки».
Закрепите все автоматические выключатели, УЗО и даже счетчик (если его крепления соответствуют) на установленной планке. Тут все просто, конструкция щита включает в себя специальный фиксатор, который быстро и без усилий защелкивает изделие на рейке.
Установите нулевую и заземляющую шину.
Нарежьте соединительные провода на подходящие отрезки.
Соедините между собой все элементы согласно схеме. Не забываем, что вводные фаза и ноль для автоматических выключателей и УЗО обязательно должны заводиться к верхним клеммам. О том, как соединить автоматы в щитке. мы рассказали в отдельной статье.
Тщательно проверьте качество сборки распределительного щита, при необходимости еще раз подтяните винты на всех клеммах.
Пригласите представителя энергосбыта для того, чтобы он выполнил опломбировку электросчетчика .
Проверьте правильность выполненных работ, включив вводной автомат.

Если же после того, как Вы включили электроэнергию, не появился характерный запах горелого, не возникло искрение и не произошло срабатывание УЗО. значит, все электромонтажные работы выполнены правильно.

Наглядный видео урок всего основного процесса:

Напоследок рекомендуем ознакомиться с некоторыми простыми советами, которые помогут более правильно собрать распределительный щит в квартире и частном доме.

Подключение электроэнергии

Подключение 220 вольт к дому
Подключение 380 вольт к дому
Провести электричество в дом
Трубостойка под ключ
Подключение электричества к дому
Трехфазный ввод электричества в дом
Подключение электричества на даче
Ввод электричества в дом
Ввод электричества в квартиру
Воздушный ввод электричества в дом
Установка трубостойки для ввода электричества
Выполнение техусловий МОЭСК
Подземный ввод электричества
Вынос электросчетчика на столб
Замена электрического ввода
Установка трансформатора в СНТ
Строительство ВЛ электропередач
Электричество в доме
Электрический столб на участке
Установка солнечных батарей
Аренда автовышки

Характеристики мест расположения электрического щитка

Электрощит для квартиры, как правило, это ящик из пластика или металла. Внутри него размещены DIN рейки. Это специальный металлический профиль, применяемый при электротехнических работах. На профиль этого вида легко устанавливаются модульные автоматы, дифференциальные реле, розетки, и так далее.

Раньше в квартирных щитках также устанавливали и счетчики. Но по новым требованиям счетчики электроэнергии выносятся за пределы жилых помещений (домов и квартир). Они ставятся на лестничных клетках в поэтажных щитках или в навесных ящиках на стенах домов. Это нужно для того, чтобы инспектор мог в любой момент, не заходя внутрь дома или квартиры, получить доступ к счетчику, и снять с него показания.

Влияние места расположения электрощитка в квартире.

Место расположения электрического щитка в квартире необходимо выбирать с особой тщательностью. От этого зависят следующие показатели:

общий метраж электрической проводки от щитка к розеткам, выключателям и светильникам;
удобство расположения с учетом необходимости поиска и использования щитка в темноте (это необходимо, например, чтобы проверить и включить сработавший автомат);
соблюдение пожарной безопасности (нельзя устанавливать щитки вплотную к вешалкам с одеждой, в гардеробных, и там, где есть возможность воспламенения чего-либо).

Существующие ограничения.

Существуют ограничения на установку с указанием мест, где категорически нельзя размещать электрощиты. Это следующие места:

помещения с повышенной влажностью: кухни или ванные комнаты;
стены около газовых труб, плит, и/или колонок;
места, расположенные выше уровня доступа взрослого человека (это требование необходимо для возможности видеть маркировку, управлять автоматами и дифавтоматами).

Лучшие места для установки квартирных электрощитов.

Лучшими местами признаются места, имеющие свободный доступ. Это коридоры, прихожие, или те, которые не будут заставлены хламом ни при каких обстоятельствах. Потому что это может затруднять доступ и повышать опасность возникновения пожара.
Самые светлые места (при наличии такой возможности).
Места, где присутствует хорошая, желательно естественная вентиляция. Это требование должно соблюдаться для того, чтобы при коротком замыкании и выделении некоторого количества дыма он мог рассеяться.
Не стоит забывать и о корпусе для щитка. Щиток для автоматов в квартиру должен хорошо смотреться и вписываться в общий дизайн квартиры. Удобным и рациональным решением является ниша около входной двери, которой снабжены многие современные квартиры. Для ниши достаточно только подобрать подходящую дверку.

Этап № 3: начинаем коммутацию

Медная шина, которая находится внутри пластикового корпуса

Для того чтобы всё выглядело аккуратно, я решил не пользоваться перемычками из провода, а приобрёл специальные медные шины в пластиковых корпусах. Помимо эстетики, монтаж с помощью таких приспособлений значительно упрощается. Сначала требуется снять пластиковую изоляцию, после чего отрезать шину по необходимым размерам.

Для соединения УЗО и АВДТ между собой нужно 2 отрезка. Один из них пойдёт на нулевые контакты, второй на фазные. На фото ниже видны обе заготовки. Пластиковый корпус можно отпилить по тем же размерам обычной ножовкой по металлу.

Соединительная шина в пластиковом изоляторе установлена на положенное место

Когда элементы соединительной шины отрезаны по размерам, пластиковый корпус собирается, а готовые перемычки монтируются в соответствующие клеммы защитной автоматики. Такой монтаж позволяет впоследствии не бояться поражения электрическим током при производстве ревизий или удалении пыли, которая неизбежно будет скапливаться внутри. Пластиковый изолятор полностью закрывает токоведущие части. В этом можно убедиться, взглянув на фото.

Какие автоматические выключатели подобрать для электрощита

Основной вопрос, затрагивающий многих пользователей: как определиться с автоматами? Расчёт номинального тока автоматического выключателя производится исходя из такого параметра как нагрузка потребителя или его мощность.

Для примера. Номинальная мощность одновременно включённых электроприборов и осветительной сети составит 15 кВт. Существует формула: P=U×I, где P-мощность, U — напряжение, I — сила тока. Если P=15000 Вт, то сила тока составит (округлив) 68 А. Это означает, сумма номинальных значений автоматов не должна превысить 68 А. Но следует помнить, что к щиту подводят трёхфазную сеть, поэтому номинальный амперах необходимо поделить на 3, что даст приблизительно 23 А. Это означает, что входной автомат следует устанавливать в 25 А.

Для осветительных сетей использует автоматы на 6.3 или 10 А. Это общепринятые стандарты, к которым удобно прибегать для экономии времени. Если всё же появилось свободное время, то можно рассчитать ампераж автомата на свет, используя вышеприведённую формулу, только P будет равно сумме мощностей всех ламп, используемых в отдельной или общей осветительной линии.

Ампераж автоматов для силовых цепей не должен быть менее 16 А. Именно такое номинальное значение позволит на протяжении длительного времени пользоваться электрическими приборами бесперебойно. Если установить автоматический выключатель с меньшим номинальным порогом, то включение бытового прибора будет восприниматься устройством как короткое замыкание на линии и автомат отключит напряжение.

Также в доме могут присутствовать и более мощные электроприборы: варочные поверхности, духовые шкафы, холодильные камеры. И если несколько розеток можно объединить в одну группу, то для таких приборов потребуется установка отдельного автомата со значением не менее 25 А. Мощность современной электрической панели может достигать 7 кВт и выше.

Создание схемы

Электрический щиток в частном доме или квартире начинается с проектных работ, а именно – создания монтажной схемы. При этом желательно придерживаться рационального подхода к распределению будущих элементов. Это позволит не только сделать устройство более компактным, но и сэкономить на проводке. На данном этапе окончательно определяется место для монтажа готового оборудования.

Как рассчитать количество мест в электрощите

Рациональный подход при проектировании распределительного щита, в первую очередь, подразумевает грамотный расчёт количества мет под устанавливаемое оборудование. На практике в этом нет ничего сложного, поскольку все современные компоненты электрических щитов имеют строго унифицированные размеры.

За единицу измерения здесь считается один модуль. Эта площадь равна месту, которое занимает автоматический выключатель с одним полюсом. Его ширина равняется 17 с половиной сантиметров. Данный стандарт является международным и подходит для любых современных электротехнических компонентов.

Для удобства проведения расчётов предлагаем вам таблицу с основными компонентами, которые могут потребоваться в распределительном щите.

Таблица размеров модулей:

Пример простого расчёта для распределительного щита

Для практического понимания, как проводятся подобные расчёты, приведём небольшой пример для простого щитка распределения в квартире или частном доме.

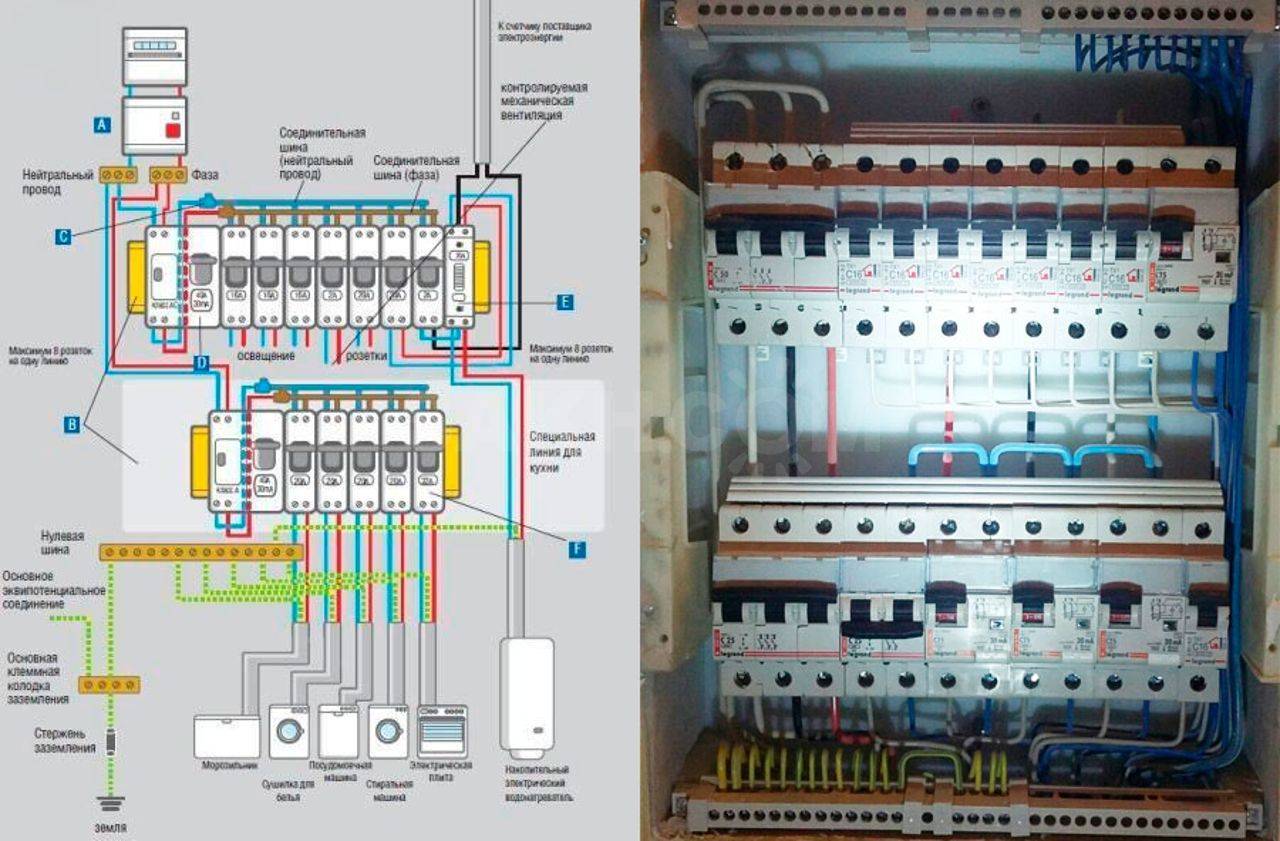

На рисунке размещена схема, в которую включён счётчик электрической энергии. По условиям нашей задачи ввод основной линии выполнен при помощи кабеля ВВГнг сечением – 3*6 квадратных миллиметров. Теперь проведём подсчёт установленных в щите модулей и занимаемого ими места:

на входе автоматический выключатель с двумя полюсами = 2 модуля;
далее установлен счётчик электроэнергии = 6 модулей;
после счётчика два УЗО = 4 модуля;
автоматические выключатели с одним полюсом в количестве шести штук = 6;
нулевые шины, предназначенные для двух УЗО = 2.

Подведём итоги суммировав все модули и получим – 20 мест и это для простейшего щита распределения. Поскольку все специалисты рекомендуют закладывать в расчёты определённый запас, на случай установки дополнительных компонентов, понимаем, что корпус для щитка надо приобретать, как минимум, на 24 места. Желательно это значение увеличить до 40, чтобы впоследствии не столкнуться с проблемой нехватки места.

Схема небольшого щита распределенияИсточник avatars.mds.yandex.net

Несколько слов про УЗО

При проектировании и монтаже важно помнить ещё об одном моменте – включение в схему УЗО. Эта аббревиатура расшифровывается как – устройство защитного отключения. Как и автомат УЗО является устройством защиты, но намного более чувствительным

Как и автомат УЗО является устройством защиты, но намного более чувствительным.

Автоматические выключатели рассчитаны на работу с короткими замыканиями в сети. Ток при таких нагрузках может достигать сотен ампер. Однако даже пара десятков миллиампер могут пагубно сказаться на человеческом здоровье. УЗО защищают именно от таких неприятностей.

Например, ребёнок засунул в розетку посторонний предмет, и ток будет мгновенно отключён. Плюс к этому необходимо добавить вид заземления в квартире. Уже повсеместно используется система с тремя фазами и нолём (международный стандарт TN-C). УЗО в такой системе является единственной и надёжной защитой от перегрузок.

Вариант электрического щита частного дома с УЗИП

Установка УЗИП именно в электрощите учёта, правильное решение, особенно с точки зрения безопасности.

Подключаются устройства защиты от импульсных перенапряжений параллельно электрической цепи (номер 7), следующим образом:

Щит учета электрической энергии с УЗИП, заземление ТТ

Монтировать УЗИП или нет, решать вам. Зависит это от многих факторов, которые необходимо учитывать. Если же решитесь, эти схемы вам помогут.

Нередко, в накладном уличном электрощите, кроме указанного выше оборудования, требуется установить еще какие-то модульные устройства, например, коммутационные. В частности, очень полезен бывает, особенно на этапе строительства, обычный механизм розетки.

К нему можно подключить электроинструмент, прожектор или любой другой электроприбор, которым нужно воспользоваться на улице. Других способов подключиться к электросети зачастую нет.

Устройства подключения, устанавливаемые в электрощитке

При большом количестве модульных устройств (автоматов защиты) в электрощитке, а также для удобства подключения к вводным клеммам автоматов нужно для комплектации щитка купить клемные соеденители, вводные клеммы и клемные размножители.

На фото ниже показаны разнообразные варианты клеммных соеденителей, устанавливаемых на дин-рейку.

Вводная клемма устанавливается в гнездо ввода автомата, а к контактам клеммы подключаются провода вводного кабеля.

Соеденительная клемма;
Разветвительная гребенка;
Автоматы звщиты;
Дин-рейка.

Клемные размножители. Крышка открывается:

В качестве дополнения электрощит может быть укомплектован фиксаторами для проводов и кабелей, позволяющим аккуратно уложить кабели внутри электрощитка, замком на дверцу.

На этом о комплектации распределительного щитка все!

Другие статьи раздела: Электромонтаж

Базовые нормативы электромонтажных работ
Вводной автомат. Расчет, выбор вводного автомата для квартиры
Кабели с бумажной изоляцией
Кабельный металлический лоток
Как выбрать стильный торшер
Как снизить цены на электромонтажные работы
Комплектация распределительного щитка, автоматы защиты, клеммы подключения
Магнитные пускатели: назначение, схема подключения
Монтаж электропроводки
Поиск исполнителя электомонтажных работ

Схемы электрощитков(функциональные)

Схема подключения электросчетчика на 380 Вольт
Схема электрического щита на 3 автомата защиты
Электрическая схема щитка на 12 автоматов
Электрическая схема щитка на 6 автоматов
Электрическая схема щитка на 5 автоматов
Электрическая схема щитка на 9 автоматов
Электрическая схема щитка на 10 потребителей:9 однополюсных автоматов+1 трехполюсной+2 двухполюсных автомата,питание 380 Вольт

Электросхемы ЩИТКОВ КВАРТИРНЫХ(принципиальные),простые боксы

Щиток Квартирный:5 групп для 20 потребителей,питание 380 Вольт;
Щиток Квартирный:4 потребителя,питание 380 Вольт;
Щиток Квартирный:8 потребителей,питание 380 Вольт;
Щиток Квартирный:10 потребителей;
Щиток Квартирный:10 автоматов защиты;

Применение алюминиевых кабелей для монтажа автоматики

Этот вариант является бюджетным, а значит, потребует минимум затрат

Но есть особенности, на которые необходимо обратить внимание

Основная проблема таких кабелей – избыток дюралевой составляющей в сплаве. Часто подобное случается, когда производитель хочет удешевить производство. В этом случае провод не выдерживает даже одного перегиба и ломается. Такие кабели приобретать не стоит. Определить избыток дешёвого металла в сплаве не сложно. Необходимо лишь попросить продавца зачистить от внешней изоляции примерно 1 см кабеля, после чего отогнуть одну из жил на 180º, после чего выправить его назад. Избыток дюрали в сплаве будет сразу заметен – жила переломиться. Иногда она ломается ещё при первом изгибе.
Алюминий недолговечен, поэтому его применение допустимо только при условии, если планируется использование жилого помещения на срок не более 30 лет. Чаще всего, по прошествии этого срока, алюминий начинает рассыпаться при малейшем прикосновении.
Собирая электрощит, следует быть предельно внимательным. Не стоит слишком часто перегибать жилу. Это приведёт к ослаблению в месте неоднократного излома, что при малейшем перегреве кабеля чревато отгоранием.
При использовании алюминия необходима периодическая протяжка контактов – они часто ослабевают.

Вот к чему может привести невнимательность при эксплуатации алюминия – последствия игнорирования периодических протяжек

Соединение блоков безопасности

Прежде чем приступить к описанию схемы, несколько примечаний:

Фазовый провод отмечен на картинке коричневым и красным. Теоретически два разных цвета обычно означают две разные фазы. И все же у нас есть только одна фаза введенная сюда. Однако в целях обучения, чтобы сделать схему более читаемой, мы выделили соединения с индикатором напряжения красного цвета, все остальные соединения фазных проводников выполнены коричневым.
Пунктирная линия означает, что кабель проложен под защитным блоком изнутри.
Черные точки показывают, что линии пересекающиеся на диаграмме связаны друг с другом.
Для большего удобства при рисовании, защитные проводники тут полностью зеленые. На самом деле они, конечно, будут желто-зелеными.

В нескольких словах опишем, что происходит на приведенной выше схеме, начиная с левой стороны:

1. Для разъединителя (F0 ) снизу источник питания этому устройству будет подключен после монтажа планки в распределительном устройстве. Если разъединитель включен, электрический потенциал передается на разрядник ( PP ) и дифференциальный автоматический выключатель ( RP1 ).

2. Защитное устройство типа B + C (PP) предназначено для замыкания фазового провода с защитным проводником в случае слишком высокого напряжения. Этот тип защиты должен защищать все распределительные устройства, поэтому он подключается непосредственно к разъединителю F0. Разъем PE будет подключен к защитной клеммной колодке после монтажа DIN-рейки в распределительном устройстве.

3. Индикатор напряжения (KF) – обычно в варианте с тремя диодами, используется для проверки наличия напряжения на каждой фазе (трехфазная система). Однако здесь однофазная сеть, поэтому:

светодиод будет указывать на наличие напряжения перед разъединителем
светодиод укажет на наличие напряжения за разъединителем
светодиод будет сигнализировать о наличии напряжения за устройством остаточного тока.

И таким образом оно было подключено в соответствии с терминалами X1, X2 и X3 индикатора. Клемма N будет подключена к клеммной колодке N после установки DIN-рейки в распределительном устройстве.

4. Дифференциальный автоматический выключатель (RP1) – проводник фазы питания работает непосредственно от разъединителя F0. Напряжение питания автоматического выключателя RP1 будет подключено к клеммной колодке N после установки DIN-рейки в распределительном устройстве. Выключатель остаточного тока будет защищать все 5 цепей, поэтому фазовый провод идущий от RP1 направляется на предохранительные выключатели F1-F5.

Цепи, защищенные RP1, должны быть подключены к нейтральной полосе, предназначенной только для этого автоматического выключателя остаточного тока, поэтому нейтральный проводник со стороны вторичного выхода подключен к дополнительной клеммной колодке RP1N.

5. Предохранители по току (F1-F5) – через дифференциальный автоматический выключатель RP1. После монтажа DIN-рейки в распределительном устройстве фазные проводники отдельных цепей будут соединены с верхней стороны автоматических выключателей.

Монтаж щита освещения

Когда подготовительные работы полностью завершены можно приступать непосредственно к установке. Процесс установки будет зависеть от количества фаз.

Однофазные щиты освещения

На сегодняшний день наибольшей популярностью пользуются щиты освещения с однофазными потребителями.

Подключение однофазного щита освещения

Процесс монтажа таких щитков заключается в следующем:

Перед началом монтажа нужно изучить и подготовить однолинейную схему. Некоторые прикрепляют схему в дальнейшем на дверце электрического щита.
Процесс монтажа начинают с крепления DIN-реек. На них вы сможете закрепить все современные коммутационные аппараты. В некоторых конструкциях уже присутствуют din-рейки, но в большинстве случаев их потребуется переделать.
Сразу желательно установить и шины для крепления проводов. Эти шины в дальнейшем могут крепиться на рейки или к ящику. Все зависит от их конструкции.
Теперь можно приступать к установке оборудования на рейки. Крепление осуществляется за счет пружинного механизма.
Согласно нормам ПУЭ питание всегда будет находиться слева. Поэтому, если впервые открываете электрический щиток можете быть уверенны, что в левом верхнем углу располагается вводный автомат. Если есть автомат резервного питания, то обычно его располагают справа.
Если в конструкции есть вводный автомат, тогда фазный провод устанавливают сразу под ним. Клеммники для нулевых проводов могут располагаться немного ниже. В некоторых случаях их также размещают на боковые стенки шкафа.
В дальнейшем от фазного клеммника запитывают групповые автоматы. Поэтому они располагаются ниже шин.

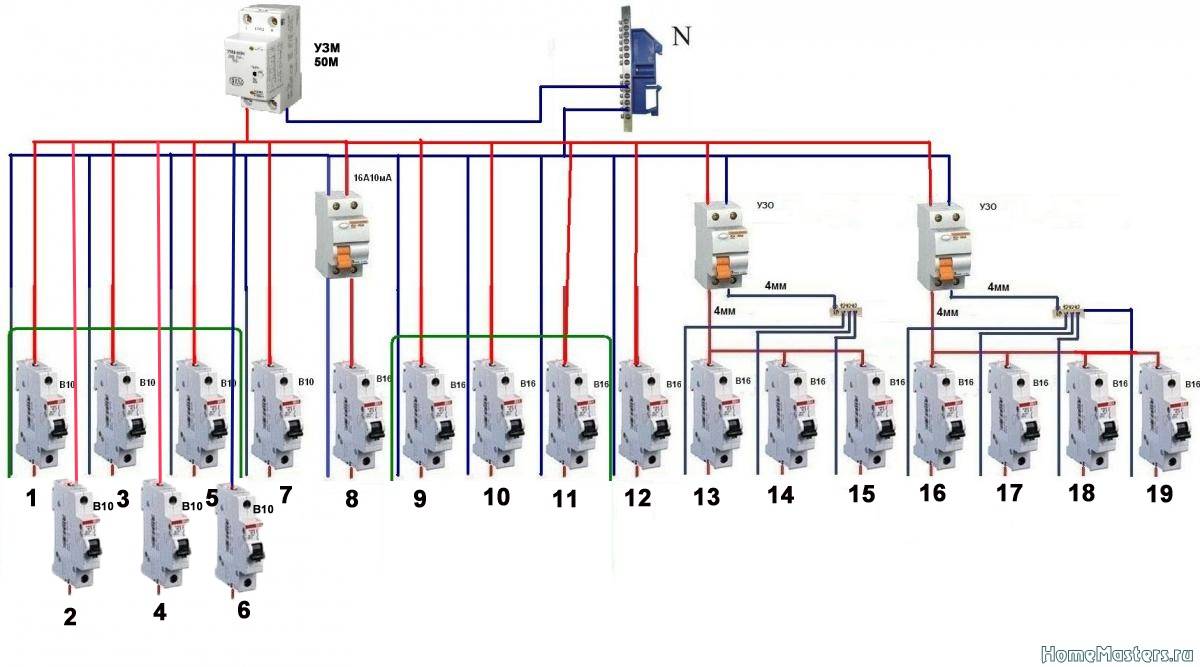

На фото представлена трехлинейная схема распределительного щитка

Если вы решили установить УЗО, тогда их нужно разместить ниже групповых автоматов. В этом ряду вы также можете разместить дополнительное оборудование.
Когда силовое оборудование будет установлено можно будет приступать к его подключению. Для этого вам потребуется принципиальная схема щита освещения. Она позволяет проследить каждый провод.
Когда распределительный щиток будет расключен внутри его можно будет монтировать на постоянное место установки.

Трехфазный ЩО

Монтаж, а также изготовление, которое выполнено в трехфазном исполнении практически не отличается, но здесь есть определенные нюансы.

На фото представлена схема трехфазного расключения щитка освещения

Теперь давайте рассмотрим нюансы, с которыми вы можете столкнуться при установке:

Главное отличие заключается в возможности подключения трехфазных и однофазных нагрузок. В зависимости от типов нагрузки также существует вариант, когда однофазная нагрузка будет питаться от 2 или 3 разных фаз.
Первым возможным вариантом является питание от вводного автомата трехфазных и однофазных нагрузок. В этом случае ниже вводного автомата, вам потребуется разместить три шины фазных проводов. От них могут запитываться однофазные и трехфазные нагрузки. В другом принцип построения такого щита будет похож на однофазный.
Если от трехфазного вводного автомата будут питаться только однофазные нагрузки, тогда в этом случае ниже вводного автомата на одном уровне нужно установить три шины для фазных проводников. От каждой из этих шин можно запитывать отдельные группы.

Готовые к установке щиты освещения

Сейчас на рынке также представлены и готовые к монтажу распределительные щиты освещения. В их конструкции уже присутствует все необходимое оборудование, которое достаточно просто подключить. Есть множество типов таких щитов, поэтому рассматривать каждый нет смысла.

Обозначение комплектации и типа устройства будет наноситься в верхней части. Первый символ указывает на наличие вводного автомата. Если стоит цифра «1», тогда это означает, что здесь присутствует выключатель без встроенных защит. Символ «1А» говорит о том, что здесь присутствует выключатель со встроенными защитами. Символ «1Д» говорит о том, что в конструкции есть автомат со встроенными защитами защитного отключения. Соответственно, цифра «0» обозначает, что в устройстве нет вводного автомата.
Следующие цифры говорят о номинальном токе, на который рассчитывается щит освещения.
Через дробь указывается количество автоматический выключателей и автоматов УЗО.

Кроме этого в обозначении вы можете встретить следующие буквы:

«У» – обозначает необходимость встраивания щитка в нишу;
«Сч» – наличие в конструкции щита счетчика;
«Ф» – наличие дополнительных приборов контроля, а также сигнализации.

Сборка и монтаж электрического щита своими руками: выбираем правильный электрощит и пользуемся пошаговой инструкцией по монтажу
