Особенности металлического разборного гаража

Особенности и виды металлических гаражей

Металлический гараж – это удобный вариант, чтобы быстро возвести помещение. Для такого строительства не нужна закладка фундамента, или прочие работы, требующие тщательной и долгой подготовки.

Гараж из металлических конструкций – это каркас, который обшит листовым профилем. Именно это является основной характерной особенностью гаража из металлоконструкций. Поэтому, прежде чем окончательно решить, какой гараж построить, необходимо взвесить все «за» и «против» такого строения.

Среди видов таких конструкций – можно выделить следующие:

1. Заводской комплект. Такой металлический сборный гараж могут собрать два-три человека. Всё, что должно быть у потенциальных строителей, это основной набор инструментов, (в который входят гаечный ключ, молоток и прочее). Если товар качественный, то все составляющие конструкции без труда поддаются сборке, и у потенциальных строителей не возникнет необходимости использовать дополнительное оборудование. Фирмы, которые занимаются такими конструкциями, исходя из желания клиента, могут осуществить доставку или предложить самовывоз. Есть у такого строения один минус – это высокая цена. Однако, заплатив один раз немалую сумму, владелец автомобиля будет доволен новым приобретением.
2. Гараж б/у. На сайтах, которые занимаются продажей подобных конструкций, можно найти и новые, и подержанные строения. Плюс таких гаражей – низкая цена, что довольно часто привлекает клиентов. И всё же, при покупке такого сооружения необходимо учитывать следующие нюансы. Во-первых, многие компании не занимаются доставкой, а предлагают только самовывоз. Во-вторых, в некоторых случаях покупателю предлагают самостоятельно заниматься разборкой постройки, а в конструкции гаража, который несколько лет простоял на одном месте, произошла осадка, что может значительно усложнить процесс разборки и дальнейшей сборки сооружения.
3. Сооружение, построенное собственноручно. Такой вариант является менее затратным, чем предыдущие два, но более трудоёмким. Ведь необходимо соорудить буквально всё, начиная с фундамента и заканчивая стенами и крышей. Хотя, экономия, безусловно, будет заметна, ведь все нужные материалы можно постепенно приобретать, а потом только проявить усердие и выдержку. Вес металлического гаража составляет от одной до полутора тонн.

Чертежи и схемы

Чтобы построить гараж из листового железа, потребуются расчеты, эскизы или чертежи, план монтажа. Без них не обойтись, иначе всегда есть вероятность совершить ошибку, упустить какие-то мелочи. Обязательно необходимо знать размеры (длину, ширину, высоту), площадь будущего сооружения.

Если нет желания возиться с графикой, готовые чертежи конструкций гаражей можно найти ниже. В качестве точки отсчета выбирают габариты машины, для которой требуется соорудить гараж. При этом учитывают стандартные подходы к проектированию стальных конструкций, чтобы будущее сооружение стало комфортным в эксплуатации, настоящим домом для автомобиля.

Плюсы сборных металлических гаражей

По сравнению с капитальными конструкциями сборные боксы имеют высокую скорость монтажа. Еще одним неоспоримым преимуществом является низкая себестоимость каркаса и общего комплекта крепежных элементов. При этом возводить сборный железный гараж можно в любое время года и на любую выбранную поверхность.

Минимальные габариты составляют 230х500х220 см. В среднем покупатели заказывают комплекты на 1-2 автомобиля с возможностью размещения небольшой мастерской или хозяйственного блока.

Обратите внимание! Перед покупкой комплекта разборного железного гаража необходимо учесть место под расположение стеллажей, полок для инструментов и хранения колес транспорта

Оптимальные размеры для гаража

Решаясь на такой важный шаг, как строительство гаража, просто необходимо все внимательно спланировать.

Стандартные размеры гаража на 1 машину — 4Х6 метров, то есть из расчета по одному метру для прохода по бокам и с торцов, плюс 1 метр в длину на оборудование рабочего места.

Такое помещение вполне достаточно для содержания легкового авто и достаточно экономично в ремонте и отоплении в зимний период. Но в случаях, когда гараж планируется использовать как подсобное помещение, или предполагается покупка большего авто, размеры могут изменяться в большую сторону. План строительства гаража во многом зависит от размера самого автомобиля и от имеющейся площади для постройки.

В любом случае, внутреннего пространства должно быть достаточно не только для самого автомобиля, но и для прохода, установки стеллажей и складирования необходимых комплектующих. Согласитесь, мало приятного будет, если, закончив постройку и отделку, вы обнаружите, что резко открыв дверцу, рискуете оцарапать ее о стены или полки. Если в ближайшие годы вы планируете сменить авто на большее, то и здание необходимо планировать с учетом его габаритов.

Сегодня одним из оптимальных, можно сказать просторных, гаражей для легковых авто можно назвать размер 7х4 и 3 метра высотой. Этого вполне достаточно, чтобы содержать и обслуживать любую современную легковушку.

Сборка металлического гаража

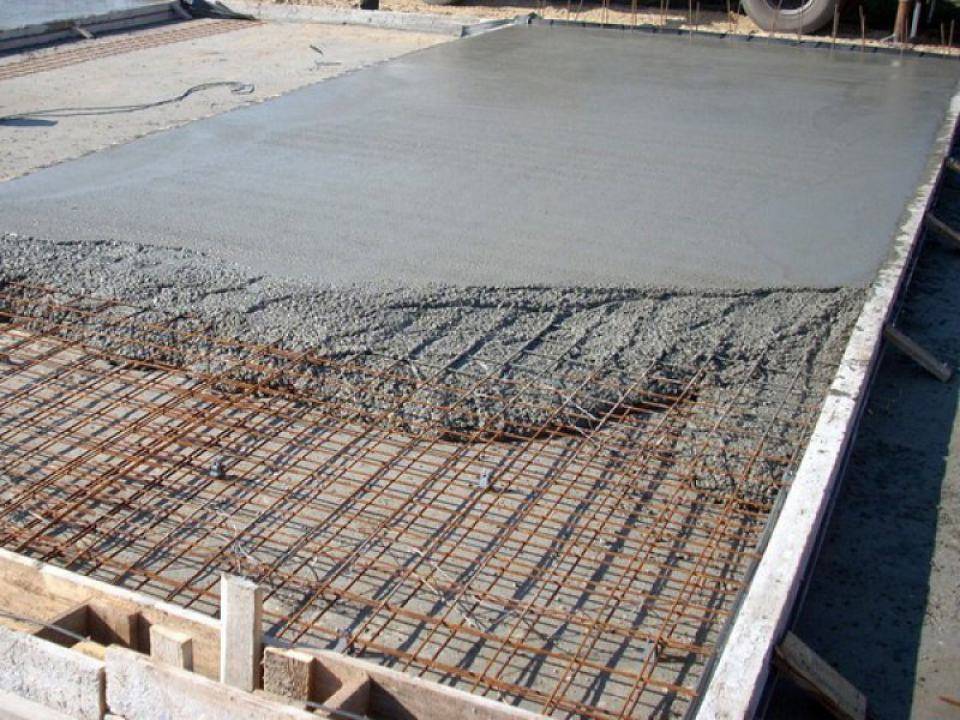

Создание армированной стяжки для гаража

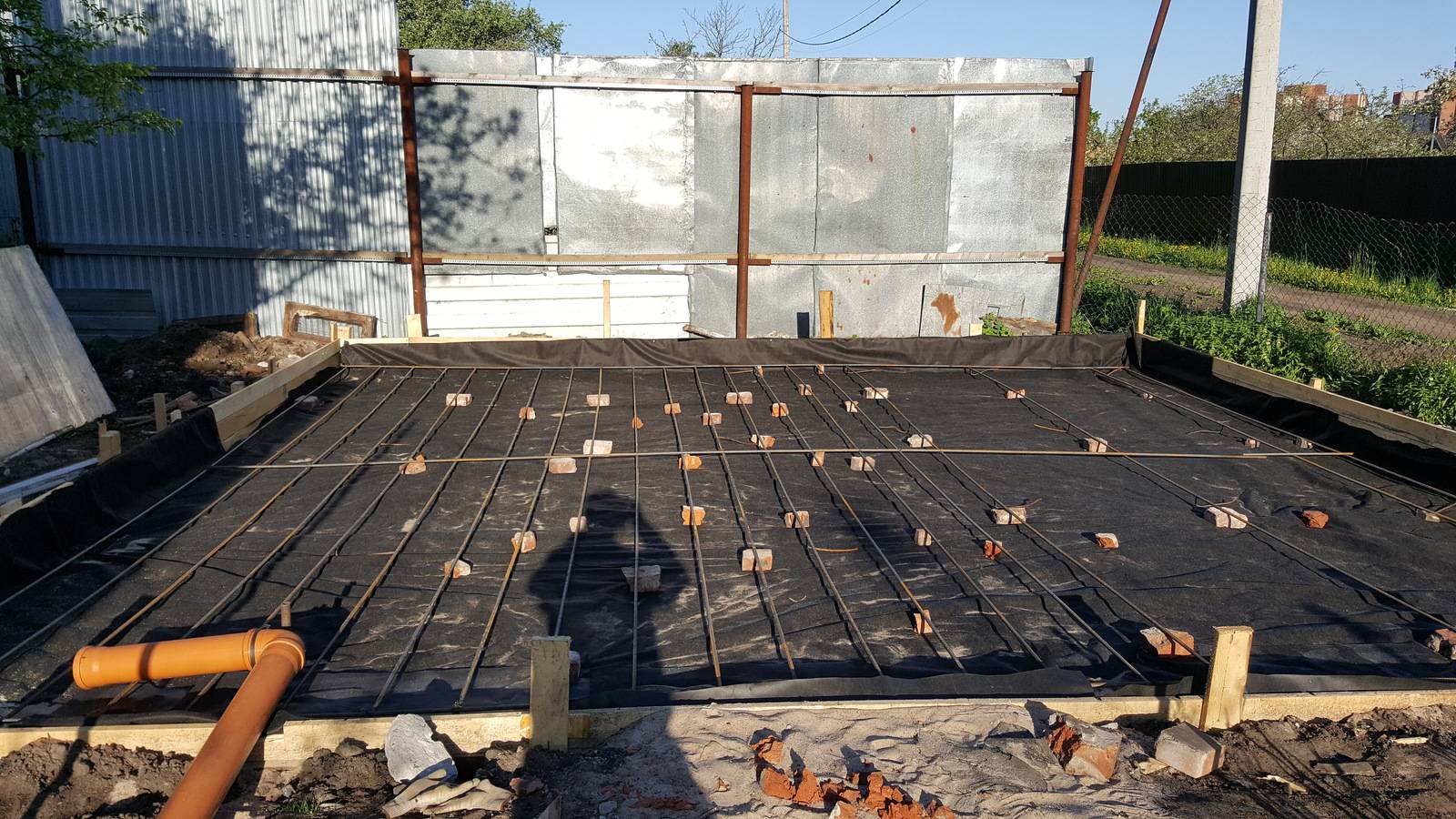

Если на участке нет твёрдой основы, то для начала необходимо продумать, на что поставить металлический гараж (см. Фундамент для металлического гаража: правильный выбор и изготовление). Для этих целей идеально подойдёт монолитная армированная стяжка толщиной 30-40 см.

Для создания стяжки необходимо разметить участок и снять верхний слой грунта на глубину 10-15 см. Затем по периметру участка монтируется опалубка для заливки бетона.

Перед заливкой грунт необходимо утрамбовать, уложить слой песка в 5-8 см, затем слой щебёнки в 10 см и снова это всё утрамбовать. Поверх щебенки укладывается гидроизоляция и металлические прутья, образуя сетку с шириной ячейки в 20 см.

Для прочности каркаса прутья обвязывают проволокой. Готовую решетку поднимают на 5-7 сантиметров от щебёнки и укладывают на кирпичи, после чего заливают цементом, как показано на изображении выше.

Изготовление гаражей металлических модульного типа осуществляется на ровной поверхности, если для скрепления элементов используется сварка. Профильные трубы нарезаются согласно размерам и собираются в готовые модули при помощи болтов и металлических уголков. Каждая стена должна иметь продольные и поперечные ребра жесткости.

Пример сборки гаража из заранее приготовленных модулей

После того, как модули готовы, производится их сборка и закрепление на бетонной стяжке. Для этой работы вам потребуется три помощника.

Двое будут удерживать модули в нужном положении, третий будет соединять их между собой при помощи болтов или сварки. После сборки стен каркаса ваш самодельный металлический гараж необходимо закрепить на бетонной стяжке при помощи дюбелей и только потом устанавливать крышу.

Обшивка каркаса листами профнастила

Форму крыши выбираете по своему усмотрению, но обычно её делают двухскатной и изготавливают из отдельных ферм, соединенных между собой продольными профилями, как показано на рисунке выше. После установки крыши каркас с наружной части обшивают профнастилом, который можно крепить на шурупы или болты.

Завершающим этапом считается установка ворот, которые также изготавливают в модульном варианте и обшивают профнастилом. На этом изготовление гаража закончено, можно приступать к его утеплению и внутренней отделке, если в этом есть необходимость.

Из изложенного материала вы узнали, как осуществляется производство металлических гаражей, и можете проделать эту работу самостоятельно. В заключение предлагаем просмотреть тематический видео ролик.

Достоинства и недостатки бескаркасной конструкции

1. Возможность транспортировки, перемещения на участке, складирования и хранения.

Простота и скорость сборки.
Повышенная прочность стеновых и фронтонных секций за счёт тисненого рельефа.
Такая конструкция может обходиться без капитального фундамента.
Изделие отлично справляется с функциями хозяйственного и складского помещения для инвентаря, снегоуборочной техники, мотоблоков, вело и мототранспорта.
Естественная вентиляция через щели противостоит возникновения конденсата.
Допустимо применение комбинированных технологий сборки (болтовое соединение и сварка).
Допустим фрагментарный ремонт с заменой секций.
Прочность и долговечность.
Это один из самых дешёвых видов гаража.

К сведению: На сайтах объявлений по купле-продаже встречаются раритеты сборно-разборных гаражей производства Ижорского завода из бронированной стали с тиснёным логотипом и датой выпуска — 1952 год.

Но ничто не бывает безупречным. У ижорского детища, как показало время, есть свои недостатки:

1. Ограниченность внутреннего пространства, которая не позволяет создать рабочее место в гараже, и даже просто утеплить его изнутри, не создав трудности для размещения авто.
2. Для современных моделей автомобилей, таких, как Mitsubishi Pajero, пространство сборной капсулы не технологично.
3. При усадке грунта щитовая конструкция начинает «играть», что осложняет демонтаж в случае необходимости.
4. Если конструкция не поднята над землёй, — её разрушает коррозия.
5. Транспортное средство в таком гараже не защищено от перепадов температур и сырости от земли.
6. Листовая сталь стен — сомнительная защита от проникновения злоумышленников.
7. Ижорский гараж по прочности и надёжности уступает поколению каркасных конструкций.

Узкие пеналы из лёгких стальных тонкостенных конструкций (ЛСТК ижорской модели) закончили своё триумфальное распространение в 70-х годах прошлого века. Однако, они способствовали появлению инновационных идей по созданию сборно-разборных конструкций из сэндвич-панелей на металлическом каркасе.

Фото ижорского гаража:

Как рассчитать вес самостоятельно

Расчет итоговой массы металлического гаража, габариты которого составляют 3х6 метра, выполняются по следующему алгоритму:

1. Вычисляем площадь боковых стен. Площадь одной стены равна 2*6=12 м 2 . Умножаем полученное значение на 2 и получаем суммарную площадь обеих стен – 24 м 2 .
2. Рассчитываем площадь крыши. Учитываем, что крыша двускатная, и ее габариты немного превышают размеры строения за счет козырьков. Площадь одного ската равна: 2 метра * 1,9 метра * 6,2 метра = 23,56 м 2 . Площадь двух скатов равна 47,12 м 2 .
3. Площадь передней стены, с учетом ворот, и задней составляет 12 м 2 .
4. Фронтоны, формирующие крышу здания, имеют площадь 4 м 2 .
5. Некоторые гаражи имеют металлический пол. В таком случае его площадь составляет 18 м 2 .
6. Теперь мы знаем все данные, и остается только сложить их вместе: 4 + 12 + 18 + 24 + 47 = 105 м 2 .

Теперь необходимо определить толщину металла, которым облицовывался каркас. Большинство конструкций делаются из листов металла, толщина которого составляет 4 миллиметра. Один квадратный метр такой обшивки весит 31,4 килограмма. Теперь мы можем рассчитать общий вес материала, использованного при обшивке каркаса: 31,5 х 105 = 3 292 килограмма.

Каркас конструкции, вместе с воротами, имеет вес около 1 тонны. Складываем полученные цифры и получаем итоговое значение в 4,3 тонны. Значения могут варьироваться в большую или меньшую сторону, в зависимости от толщины створок ворот и материала, из которого изготовлялся каркас.

Разновидности сборных проектов

Давайте узнаем стандарты, касающиеся размеров постройки, ее веса и характеристик. Обратившись в соответствующую компанию, вы можете заказать сборную конструкцию из предоставленных ниже:

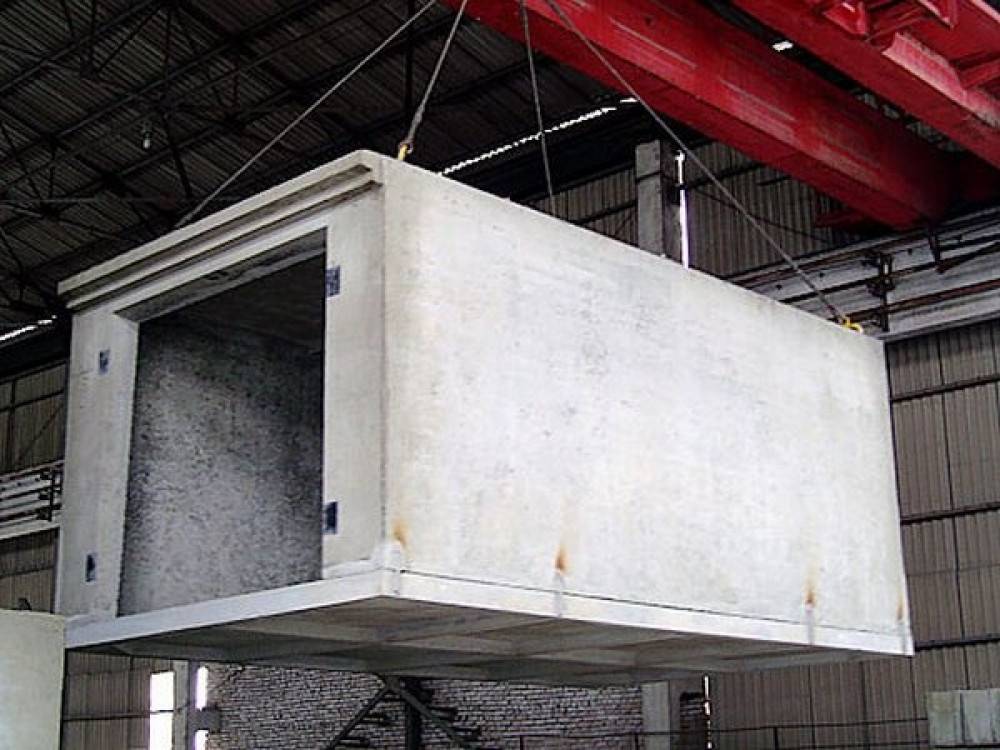

ЖБИ-1 – сборный гараж, конструкция которого имеет такие размеры: высота – 232 см, ширина – 324 см, длина – 548 см. Вес постройки – 15 тонн. В комплектации присутствуют плиты из железобетона, из которых и формируется гараж. Как именно выглядит конструкция, видно на фото.
ЖБИ-2 – сборный гараж оборудован полом. Он такой же, как и первый вариант, только отличается комплектом поставки. В него входит пол. Общий вес конструкции за счет этого стал 17 тонн.
ЖБИ-3 – сборная конструкция, включающая в себя как пол, так и подвал. Для установки требуются дополнительные блоки. Вес постройки – 26 тонн.

Совет! Самому собирать ЖБИ-3 не рекомендуется. Постройка сложная и требует особых навыков.

Эти конструкции подходят для легковых автомобилей. А вот для больших агрегатов, типа «Газель», существуют другие конструкции, которые отличаются размерами и стоимостью. Их вы можете увидеть на этой таблице.

Технология постройки

Технологии постройки монолитного и сборного гаража несколько отличаются друг от друга, поэтому их стоит рассмотреть раздельно.

Сборный гараж своими руками

Технология сборки очень проста и доступна даже непрофессионалу. В первую очередь, как уже было сказано ранее, необходимо подготовить площадку. Когда она будет полностью соответствовать всем критериям, можно приступать к строительству.

Заливка фундамента

Для начала возводятся стены. Они, чаще всего, представлены в виде плиты различных размеров, и их в комплекте должно быть не менее 4-х (4-я стена является въездом). Чтобы качественно и быстро установить стены, необходимо воспользоваться тяжелой техникой (например, небольшим подъемным краном). При помощи крана стена поднимается и ставится на нужное место, куда предварительно был нанесен специальный связующий цементный раствор. После касания фундамента стена проверяется специальными инструментами на предмет ровного положения относительно земли и временно фиксируется подпорками.

Готовый гараж

Остальные стены устанавливаются точно по такому же принципу до момента касания стеной фундамента. Как только стена была установлена, ее необходимо так же подпереть и «пришить» ко второй стене.

Пришивается она специальными металлическими стяжками, которые прочно фиксируют стены друг к другу. Таким образом, возводится вся конструкция, затем наверх кладется плита, которая является, по сути, крышей. После чего вся конструкция оставляется на сутки, дабы засох связующий компонент, и можно приступать к заделке щелей, утеплению и общему обустройству внутри постройки.

Пределывание ворот

Строительство монолитного гаража

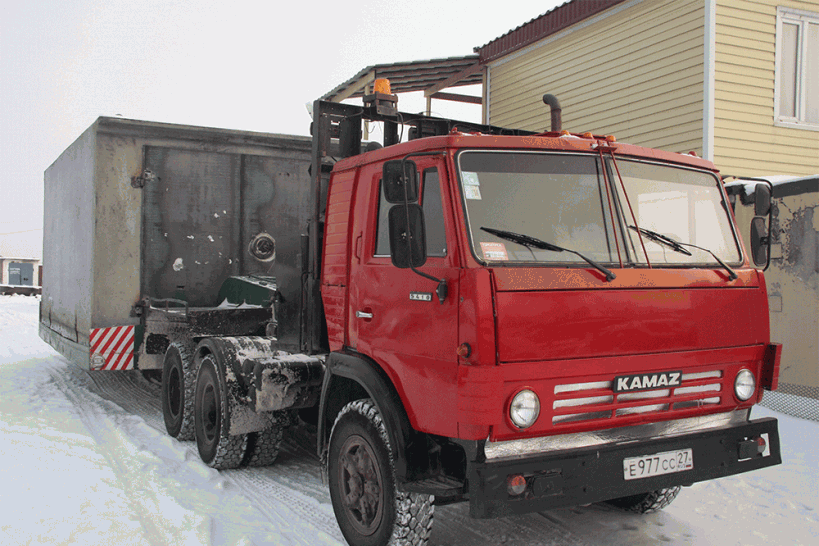

Монолитный, то есть уже собранный бетонный гараж, монтировать намного проще. Необходимо лишь установить его на уже подготовленную площадку, после чего утеплить. Такой подход является наиболее простым, поэтому большинство автовладельцев приобретают именно собранные (монолитные) гаражи.

Этапы постройки гаража из железобетонных плит своими руками

Строительство гаража предполагает поэтапное выполнение работ. Прежде чем будут возведены стены, нужно подготовить основание.

Фундамент

Работы по возведению фундамента для железобетонного гаража проводятся в такой последовательности:

1. Рытье котлована. Глубина ямы составляет 60-75 см.
2. Обустройство подушки из щебня и отсева. Для увеличения прочности основания засыпать котлован нужно наполовину.
3. Заливка котлована раствором цемента. Первые 20 см ямы заполняют смесью жидкой консистенции, а потом применяют более густой состав.

Для монтажа железобетонного гаража из плит требуется идеально ровное основание. Его поверхность проверяют строительным уровнем и шлифуют.

Стены

Для изготовления стен используют бетонные плиты. Чтобы скрепить фрагменты между собой, необходимы анкеры или специальные болты. Монтаж усложняет немалый вес ЖБИ плит. Для установки требуется машина с манипулятором. Иногда для подъема плит подходит тренога с лебедкой.

При возведении железобетонных стен гаража используют строительный уровень. Для защиты крепежей от коррозии места соединений плит промазывают цементным раствором.

Кровля

Для формирования кровли гаража тоже используется железобетонная плита. Она должна устанавливаться под небольшим уклоном, чтобы осадки не накапливались на ее поверхности, а свободно стекали. Для этого на стене, в которой устанавливаются ворота, монтируют несколько рядов кирпича.

Чтобы поднять плиту ЖБИ наверх, требуется лебедка. Перед опусканием изделия на стены их промазываются цементным раствором. Толщина слоя составляет 2-3 см. После завершения монтажа на кровельной плите укладывается гидроизоляционный материал (рубероид).

Утепление

Чаще всего теплоизоляцию железобетонного гаража осуществляют с помощью плит пенополистирола. Для их крепления на стенах монтируется деревянный. На обрешетке утеплитель фиксируют саморезами, клеем или шурупами. Чтобы улучшить изоляционные свойства материала, его можно монтировать в 2 слоя.

Гидроизоляция железобетонного гаража

Если процесс гидроизоляции не будет осуществлен, в гараже из бетона будет сыро, что способствует быстрому появлению ржавчины на автомобиле или других металлических приспособлениях. Для защиты всех поверхностей часто применяют рубероид. Для его фиксации требуется степлер и скобы. Чтобы надежно изолировать конструкцию от влияния влаги, вполне достаточно одного слоя материала.

Варианты отделки

Рисунок 3. Ворота железобетонного гаража

Осуществлять отделку гаража из бетона необязательно, так как это хозяйственная постройка, но при желании это можно сделать. Если кровля скатная, то ее покрывают стеклобитом или рубероидом. Для скатного варианта подходит металлочерепица, профнастил, оцинкованные листы.

Что касается стен, то их разрешается оштукатурить или покрасить. Если стены утеплены пенопластом, перед нанесением штукатурки на него крепится специальная армирующая сетка, которая предохраняет высохший слой от растрескивания и отслаивания. Для внутренней отделки применяют цементную смесь. Для декоративной облицовки подойдет сайдинг, вагонка, искусственный камень.

К материалам, которыми будет облицован потолок, предъявляются такие требования:

• устойчивость к воспламенению;
• химическая инертность;
• простота очистки и мытья;
• невосприимчивость к механическим повреждениям.

Облицевать потолок можно ПВХ-панелями, вагонкой из дерева или пластика.

Возможность отопления

Для комфортного пребывания в железобетонном гараже и обеспечения оптимальных условий для хранения транспортного средства требуется температура около 10-20 °С. Если в летнее время с этим проблем нет, то зимой конструкцию придется отапливать. Для этого в ней устанавливают буржуйку или электрокотел.

Для периодического отопления помещения также применяют инфракрасные ковры, тепловые конвекторы. Сооружение, которое находится под домом нередко оснащают системой “теплый пол”.

Гараж металлический: общая информация

Металлический гараж — это многофункциональное строение:

• для хранения транспортного средства и сопутствующего оборудования;
• как место осуществления мелкого ремонта и наладки автомашины.

Первую функцию успешно выполняют гаражи из металлоконструкций:

• тенты-укрытия (ракушка и пенал);
• гаражные боксы — 3-х стенные конструкции, собираемые в линейный комплекс;
• сборные гаражи на каркасе;
• сборные гаражи (из готовых конструкций);
• цельносварной вариант.

Все они относятся к категории металлических гаражей, хотя собраны из:

• листовой стали;
• оцинкованного металла;
• окрашенного профнастила (самый дорогой вариант);
• сэндвич-панелей — стеновых и кровельных (наружный металлический слой, теплоизоляция, клеевой слой из ППУ).

Малогабаритные облегчённые укрытия не приспособлены для работ по обслуживанию автомобиля, но зато их часто используют под склады, хозблоки, бытовки и даже курятники.

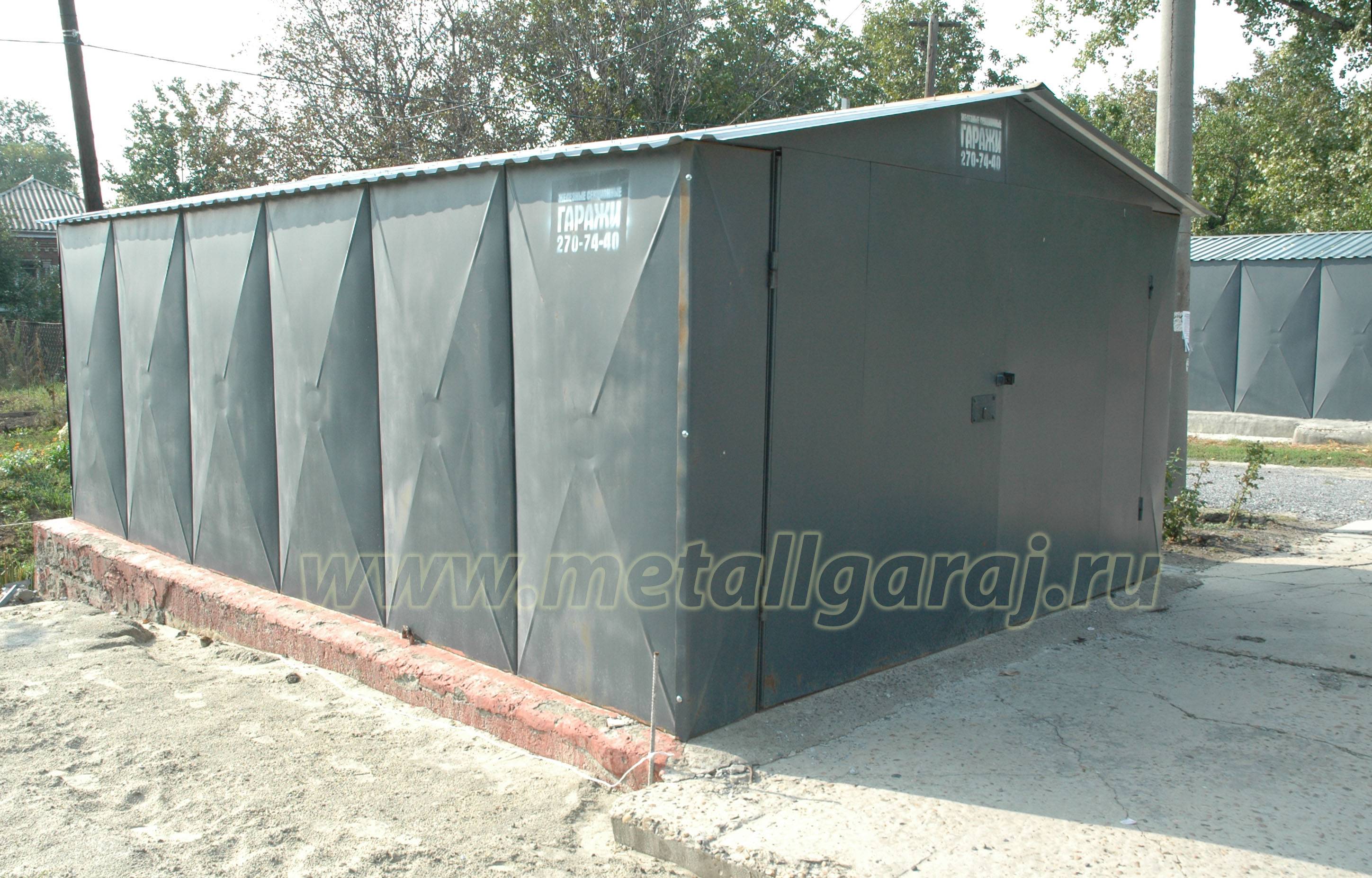

Металлические гаражи — фото:

Достоинства и недостатки

Почему металлические гаражи при общем разнообразии предложений держат конкуренцию? Этому способствует ряд достоинств:

• относительно небольшой вес;
• возможность транспортировки;
• прочность и долговечность материала;
• сравнительно небольшая стоимость;
• не обязательность дополнительных вложений (на внутреннюю и наружную отделку, фундамент, пол, потолок);
• скорость возведения (сборка усилиями 2-х работников за 6 часов);
• нетребовательность в постоянном уходе;
• универсальность в хранении.

Безупречность — не является главной характеристикой гаража из металла. Его минусы:

• низкие показатели теплоизоляции;
• недостаточная пожароустойчивость;
• вероятность возникновения конденсата при колебаниях t◦;
• дискомфорт внутреннего пространства в условиях зимы (проблемы с запуском мотора, открытием дверных замков);
• вероятность взлома, разборки злоумышленниками заводских конструкций и даже вывоза сооружения целиком с помощью автокрана.

Важно: Надёжной защитой от взлома могут стать сварные (с остальной конструкцией) ворота, замки усложнённой модификации. Имеет значение удалённость гаража от легко воспламеняющихся предметов или конструкций (6-10м)

Металлический гараж своими руками: общая информация

Металлический гараж имеет наружную обшивку и кровлю из листового металла. На эти цели пойдёт:

1. Листовая сталь:
2. с оцинкованным покрытием на основе из нержавейки, от 0,4 до 2 мм толщиной;
3. горячего проката (толщиной 0,5 — 4,0 мм), лист обыкновенный, обрезной, предпочтительный для всех видов сварки.
4. Профилированный лист (профнастил) С или НС — листовой материал холодного проката толщиной 0,8мм с волнообразным профилем и высотой волны от 8 до 44мм:
5. с двусторонним оцинкованным покрытием;
6. с декоративным лакокрасочным покрытием (ГОСТ 30246);
7. с двусторонним полимерным покрытием (полиэстер — экономичен, пурал, PVDF — универсален).
8. с односторонним покрытием цинк— полимер.
9. Сэндвич-панель — многослойный стеновой и кровельный материал (металл, теплоизолятор, клеевой слой из ППУ).

Как собрать металлический гараж?

Сам по себе металлический лист противостоять несущей нагрузке не способен. Для этих целей понадобится силовой каркас. Он будет тоже из металла. В зависимости от функциональных особенностей постройки подойдут:

• стальные трубы овального или прямоугольного профиля 25х50 и 20х40;
• уголок 35х35;
• швеллер стальной.

Соединять все эти элементы между собой можно:

• разъёмным соединением (болтами, саморезами по металлу);
• неразъёмным соединением (точечной электросваркой).

Выбор вида соединения упростит или усложнит процесс возведения.

Если для соединения разъёмным крепежом достаточно шуруповёрта, то сварка потребует не только сварочного аппарата, но и умения им пользоваться, навыков получения надёжного сварного шва.

Почему стоит строить?

1. Построить железный гараж своими руками можно за один месяц.
2. На начало застройки участка в таком гараже можно хранить инвентарь и оборудование, необходимое для строительства дома.

Если нет нужды в консервации транспортного средства на большой срок, гараж можно построить без дополнительных вложений в утепление, внутреннюю и внешнюю отделку, устройство пола и потолка.
Прочность и долговечность материала гарантируют надёжную защиту от превратностей погоды и механических повреждений.
При необходимости такой гараж можно передвинуть, разобрать, перевезти на другое место.
Он долговечен.
Не требует постоянного ухода.

Экономичен, в сравнении с другими строительными материалами.

На какое основание можно поставить металлический гараж? Так как гараж весит чуть больше 1 тонны, можно обойтись свайным или ленточным фундаментом, а при возведении на время — вообще без него, монтируя на забивные анкеры.

Что надо учесть:

1. Железо для гаража не хранит тепло, быстро нагревается и так же быстро остывает.
2. Появление на внутренних стенах конденсата провоцирует процесс ржавления.
3. В условиях пожара содержимое выгорает.
4. Взломать сборно-разборную металлическую конструкцию и даже вывезти — не такое уж хитрое дело.

Подходящим вариантом для дачного участка будет:

• сборный гараж из готовых заводских конструкций; он легко собирается (при наличии готового фундамента) 2-мя работниками за 6 часов;
• сборный гараж на металлическом каркасе; технология доступная для любого, кто владеет слесарным инструментом и знаком с основами строительных работ; позволяет использовать листы и элементы проката, бывшие в употреблении;
• цельносварная конструкция, надёжность которой выше, как и требования к профессионализму исполнителей.

Как сделать железный гараж на фундаменте? Одним металлом не обойтись.
