Сэндвич трубы для печей - особенности конструкции и правила выбора

Основные размеры трубных изделий

Важно помнить, что размеры сэндвич трубы для дымохода зависят от диаметра выхода котлового патрубка. При установке изделие монтируется на него, поэтому сечение сэндвич трубы обязательно должно превышать выходное патрубка

Сегодня более востребованы сэндвичи для дымохода с размером поперечного сечения 0,5 и1 м, но бывают и с диаметрами в пределах 110-300 мм. В линейке типоразмеров труб для дымоходной конструкции встречаются и другие варианты, но намного реже.

Соединительные элементы труб имеют углы:

90̊ С − для уголков и тройников;
135̊ С − только для тройников.

Толщина внутренней стенки составляет 0,5-1 мм, а внешней −0,7 мм. Показатель толщины слоя внутренней теплоизоляции колеблется в пределах 2,5-6 см, а наружного диаметра сэндвич конструкции − 200-430 мм.

В техпаспорте на изделия указаны диаметры внутренней и внешней труб через дробь, например, 110/170 мм.

Уход за системой

Операции по уходу потребуют следить за уровнем тяги в дымоходе и вовремя прочищать его от сажи или мусора. Разберем несколько ситуаций и мер по их устранению:

Новый дымоход, но тяга недостаточная. Такой ситуации есть 2 объяснения. Первое – простое. При строительстве печи и монтаже дымохода в каналах остался строительный мусор. Очистив каналы, легко получаем нормальную тягу. Если пламя в печи остается окрашенным в бурый цвет – значит, допущены ошибки при строительстве печи или монтаже дымохода. Такая неисправность потребует находить причину, но для этого лучше привлечь специалистов.
Печь введена в эксплуатацию и после нескольких месяцев работы тяга стала недостаточной. Это значит, что пришло время прочистить каналы дымохода от сажи. Для этого можно пропустить в трубу трос и привязав к концу ершик, протащить его по трубам. Народные рецепты проще. Советуют слепить большой снежок и опустить его в дымоход. Снег будет постепенно таять, опускаться, снимая нагар со стенок.

Поэтому основные работы по уходу за дымоходом – это профилактика засорения каналов и периодическая проверка герметичности мест соединения труб.

Каким должно быть расстояние от дымохода до сгораемых конструкций?

При устройстве дымохода необходимо соблюдать ряд требований и правил противопожарной безопасности, так как дымоход проходит сквозь потолок и крышу, где в обязательном порядке присутствуют элементы деревянных конструкций.

Следуя пожарным нормативам следует отступать от пламени, то есть внутренней поверхности трубы до сгораемых конструкций расстояние, равное 380 мм (38см).

А от внешней поверхности трубы до границы сгораемых конструкций должно быть не менее 130 мм (13см).

В соответствии с этими замерами и следует делать отверстие для дымохода.

Зазор между потолком и трубой должен быть забит негорючей теплоизоляцией, чтобы по максимуму сократить теплопотери. Снизу теплоизоляция подшивается листом железа.

Это расстояние, бывалые печники называют «от дыма» Отсчет ведется от стенки дымового канала печной трубы, до края сгораемых конструкций.

Это расстояние регламентируется нормативным документом СНиП 41-01-2003, а в частности его разделом 6.6 «Печное отопление» и его подразделами.

Печные трубы бывают двух основных видом — кирпичные и металлические. При проходе через перекрытия деревянной трубы делается разделка (распушка) (расширение внешних размеров трубы, при сохранении тех же размеров дымохода) а при проходе железной делается проходка в виде гильзы выполненной из негорючего материала.

Эти детали печи как раз и призваны «отдалить» дымоход от сгораемых конструкций (например деревянных потолочных перекрытий.

Расстояние «от дыма» до сгораемого материала в печной трубе, должно быть по нормативу 500 миллиметров, как раз в том случае если материалы сгораемые. И допускается 380 миллиметров, в том случае если те же сгораемые материалы защищены слоем штукатурки толщиной не менее 2,5 сантиметров с армированием металлической сеткой.

Высота разделки над и под перекрытием должна быть не менее 70 миллиметров.

Разделка дымохода не должна быть жестко зафиксирована с перекрытием. Это потому что деревянный дом все равно будет водить (садиться) и плохо если потолок деформирует кладку, а это и щели и выход газов и возможно даже искр, со всеми вытекающими. Лучше сделать расстояние и утеплить минватой или керамзитом.

На кровле здания, расстояние от наружного края дымовой кирпичной трубы до сгораемых конструкций должно быть не менее 130 миллиметров, а от керамической не менее 250 миллиметров.

Верхний край самой печи, так же должен быть на регламентированном расстоянии от потолка.

Так если над кирпичной печью потолок не защищен штукатуркой, то расстояние от ее верхней части до деревянных конструкций должно быть не менее 35 сантиметров при периодической топке и не менее метра для печей длительного горения. Если потолок оштукатурен, 25 и 70 сантиметров соответственно.

Кирпичная или бетонная стена

Вывод дымохода через конструкцию подобного рода значительно облегчен, ведь сами по себе эти материалы не являются горючими. Последовательность работ будет следующей:

Определяется место расположения отопительного прибора.
Производится разметка.
В стене не должно проходить никаких коммуникаций. Их можно повредить при проведении монтажных работ.
При помощи перфоратора или отбойного молотка делается отверстие. Лучше, если оно будет круглой формы. Этого можно добиться, используя специальную коронку. Если она отсутствует, можно наметить окружность и при помощи сверла меньшего диаметра просверлить отверстия впритык по кругу. После этого вынимается материал, расположенный в середине.
Через деревянную стену прокладывается цельный кусок трубы. Следите, чтобы внутри стены не было никаких стыков. Иначе при их расхождении дым может идти внутрь. Исправить это достаточно сложно.
Образовавшиеся щели ликвидируются при помощи специального термостойкого утеплителя.
В зависимости от того, на какой высоте находится отверстие, необходимо установить опорную подставку. Если до земли небольшое расстояние, то можно изготовить фундамент для опоры. Для этого выкапывается яма глубиной 50 см, делается подсыпка из песка и трамбуется. Далее при помощи арматуры изготавливается обрешетка и укладывается в середину. Все заливается бетоном и выстаивается. Можно сразу же забетонировать металлические столбики. Другой вариант ‒ крепление к стене. Для этого изготавливается металлический каркас из уголка. Подойдет профиль от 25×25 мм. В нижней части монтируется несколько укосин, которые также упираются в стену для большей жесткости. Крепится это все при помощи анкерных болтов или саморезов HEX.
На подставку производится монтаж тройника, в нижней части которого располагается уловитель конденсата.

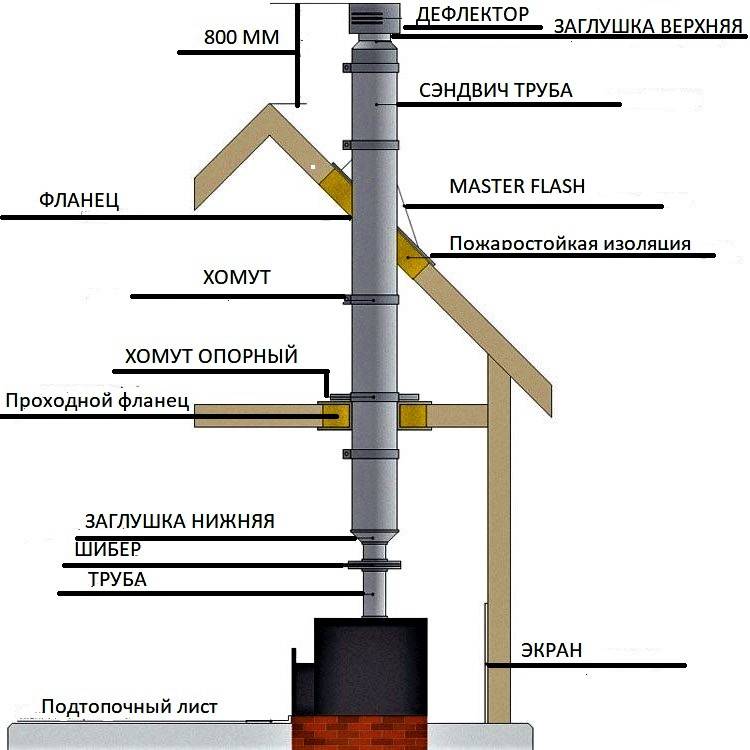

Далее производится сборка всей конструкции дымохода. Если это сэндвич панели, то они просто соединяются между собой и фиксируются при помощи специального хомута. Труба из нержавеющей стали должна быть сочленена сварочными швами.
Монтаж к стене производится при помощи специальных креплений. Расстояние между ними должно составлять 60 см, но не более 1 м.
Следите, чтобы стыки трубы не попадали в хомуты, которые крепят конструкцию к стене.
Вылет крыши лучше обходить, не используя горизонтальные лежаки, т.к. это будет ухудшать тягу в канале.
Если верхняя часть трубы находится поблизости от конька, то ее вылет должен быть не менее 50 см.
В некоторых случаях устанавливают дополнительные растяжки, если труба находится на большом расстоянии от стены.
В случае, когда дымоход не из сэндвич панелей, его необходимо утеплить. Делается это при помощи базальтовой ваты, которая потом закрывается плотной фольгой.
На вершине монтируется специальный козырек, который будет препятствовать проникновению осадков в середину.

Принципы выбора

Сэндвич труба и комплектующие к ней должны выбираться по таким критериям:

Виду и количеству модулей.
Толщине, марка изоляции.
Толщине стенок труб, материалу из которого изготавливается защитный кожух.
Материалу, из которого изготавливается внутренняя труба, толщина стенок.

Дымовые сэндвич трубы изготавливаются из разных сортов легированных сталей, что обуславливает их технические характеристики.

Размеры

Особенное внимание необходимо уделить размеру сэндвич труб для дымохода. Он должен выбираться зависимо от мощности нагревательного оборудования

Классический размер сечения трубок — 120 мм. Оптимальная мощность при этом — до 3,5 кВт. Если используется более мощное печное оборудование, нужно увеличить диаметр трубы. Диаметр сэндвич дымоходов для котлов или печей с мощностью 5 кВт — 180 мм, 7 кВт — 220 мм.

Срок службы

Срок службы сэндвич дымохода зависит от нескольких факторов:

активности эксплуатации;
типа сжигаемого топлива;
марки стали, из которой изготавливается внутренняя часть детали.

Например, изделие, изготовленное из стали AISI 316L, толщиною не более 0,5 мм, выдерживает около 10 лет активной эксплуатации. Если деталь изготавливается из стали AISI 310, толщина которой составляет 0.8 мм, срок службы увеличиться вдвое.

Уложенные дрова для печи

Технические характеристики сэндвич трубы

Материал. В качестве теплоизоляционного материала в основном используется базальтовое волокно (минеральная вата). Этот вид утеплителя отличается устойчивостью к высоким температурам и к воздействию химических веществ. Минеральная вата обладает прекрасными теплоизоляционными/звукоизоляционными свойствами и прокладывается толщиной в 30-60 мм. Благодаря своим пожаробезопасным свойствам, многослойные трубы могут применяться в домах, возведенных из любого материала. Для внутреннего кожуха используются более дорогие сплавы с высокой степенью термостойкости.

Внутренний слой сэндвич трубы в основном производят оцинкованной стали, а внешняя труба может быть выполнена из меди, латуни, нержавеющей стали и т.д. От содержания легирующих материалов, различных сплавов и толщины теплоизоляционного слоя зависит сфера применения трубы и цена.

Сендвич трубы оцинкованные и из нержавеющей стали

Тип соединения. Элементы сэндвич труб соединяются двумя способами: гофрированными краями и раструбами. Достоинством гофрированного соединения является простота монтажа, но для обеспечения герметичности необходимо большое количество герметика, а это повышает стоимость дымохода. При раструбном соединении высокая степень герметичности достигается за счет наличия более широкой фаски с одной стороны трубы. Плюсом является высокая степень герметичности, благодаря чему конструкция может применяться для газовых котлов. А вот минус заключается в сложности монтажа и необходимости очень точного подгона всех деталей.

Типы соединения сендвич-труб

Стена из кирпича или бетона

Выведение трубы дымохода через сооружение со стенами, выполненными из кирпича или бетона, – задача несложная, тем более что такие материалы не относятся к горючим веществам. Правильный вывод трубы предполагает следующие этапы работы:

Определяется местоположение отопительного оборудования.
Осуществляется разметка.
Выполняется проверка отсутствия всевозможных коммуникаций, поскольку они могут быть повреждены в процессе работы.
С помощью перфоратора или отбойного молотка делается отверстие. Идеальной конфигурации можно добиться с применением специальной коронки или путем предварительной наметки окружности. В этих же целях можно просверлить дырочки по всему кругу специальным режущим инструментом небольшого диаметра. Однако и квадратные отверстия не исключаются. Затем вынимается материал, заполняющий середину окружности.
Отрезок трубы прокладывается через стену, однако перед этим необходимо проверить внутреннее пространство на предмет отсутствия стыков. Дальнейшее расхождение таковых может послужить причиной попадания дыма внутрь помещения. Справиться с этим будет довольно проблематично.
Специальным термостойким герметиком заделываются щели.
В зависимости от высоты расположения отверстия может потребоваться монтаж специальной подставки. Наличие небольшого расстояния до земли нередко становится поводом для возведения фундамента в качестве опоры. При этом выкапывается яма глубиной 50 см, в которую высыпается и утрамбовывается песок. Изготовленная из арматуры обрешетка укладывается в середину, заливается раствором бетона и оставляется на некоторое время. Вместе с тем бетонируются столбики из металла. Существует еще один способ фиксации конструкции к поверхности стены. При этом из металлического профиля толщиной 25 мм изготавливается каркас. Нижняя часть оборудуется несколькими укосинами. Соприкасаясь со стеной, они придают ей дополнительной жесткости. Крепеж конструкции осуществляется с помощью анкерных болтов или саморезов типа HEX.
На специальной подставке монтируется тройник, снабженный уловителем конденсата.
На следующем этапе осуществляется сборка всего дымохода. Сэндвич-панели соединяются между собой и закрепляются дополнительно хомутом. Сама же труба из нержавейки крепится с помощью сварочных швов.
Фиксация конструкции к стене осуществляется специальными деталями для образования соединений, которые размещаются на расстоянии не более 60 см друг от друга.
Необходимо следить за расположением стыков труб, не допуская их попадания в хомуты, фиксирующие конструкцию к поверхности стены.
Желательно обходить стороной вылет крыши и не пользоваться горизонтальными лежаками на ней во избежание снижения тяги в самом канале.
Расположение верхнего участка трубы вблизи от конька требует вылета с расстоянием более 50 см.
Использование дополнительных растяжек необходимо при размещении цилиндрического изделия вдали от поверхности стены.
Дымоход, изготовленный не из сэндвич-панелей, требует утепления. Для этого используется базальтовая вата, которая впоследствии покрывается слоем фольги.
Специально предназначенный козырек, закрепленный на вершине сооружения, препятствует попаданию осадков внутрь.

Уход за системой

Новый дымоход, но тяга недостаточная. Такой ситуации есть 2 объяснения. Первое – простое. При строительстве печи и монтаже дымохода в каналах остался строительный мусор. Очистив каналы, легко получаем нормальную тягу. Если пламя в печи остается окрашенным в бурый цвет – значит, допущены ошибки при строительстве печи или монтаже дымохода. Такая неисправность потребует находить причину, но для этого лучше привлечь специалистов.
Печь введена в эксплуатацию и после нескольких месяцев работы тяга стала недостаточной. Это значит, что пришло время прочистить каналы дымохода от сажи. Для этого можно пропустить в трубу трос и привязав к концу ершик, протащить его по трубам. Народные рецепты проще. Советуют слепить большой снежок и опустить его в дымоход. Снег будет постепенно таять, опускаться, снимая нагар со стенок.

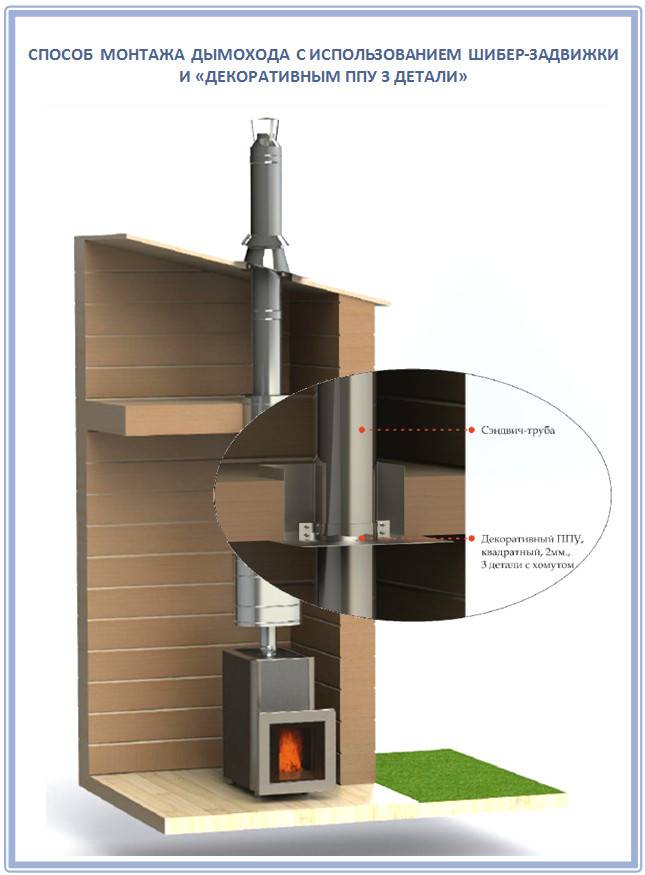

Установку дымохода можно рассмотреть на примере двухконтурной конструкции

Проводится установка дымоходов для газового котла по направлению конструкции снизу вверх, то есть от отопительных объектов помещения в сторону дымохода. При такой установке внутренняя труба надевается на предшествующую, а наружная труба вставляется на предыдущую.

Все трубы скрепляются друг с другом хомутами, а по всей линии прокладки, через каждые 1,5–2 метра, устанавливают кронштейны для закрепления трубы на стену или другой элемент строения. Хомут — это особый элемент крепления, с помощью которого не только соединяются детали между собой, но и происходит обеспечение герметичности стыков.

Проложенные участки конструкции в горизонтальном направлении до 1 метра не должны соприкасаться с элементами, которые проходят недалеко от коммуникаций. Рабочие каналы дымохода размещаются вдоль стен зданий.

Обязательно через каждые 2 метра дымохода устанавливают кронштейн на стену, а тройник прикрепляется с помощью опорного кронштейна. Если необходимо крепить канал на деревянную стену, то трубу обкладывают негорючим материалом, к примеру, асбестом.

При креплении на бетонную или кирпичную стену, применяют специальные фартуки. Затем через стену выводим конец горизонтальной трубы и там монтируем тройник, необходимый для вертикальной трубы. Устанавливать кронштейны на стену необходимо через 2,5 м.

Следующим шагом является крепление, подъем вертикальной трубы и ее вывод через крышу. Трубу обычно собирают на земле и подготавливают крепление для кронштейнов. Полностью собранная объемная труба тяжело устанавливается на колено.

Для упрощения используют шарнир, который изготавливается при сварке кусков листового железа или обрезки штыря. Обычно вертикальная труба всовывается в трубу тройника и скрепляется трубным хомутом. Крепление шарнира к колену происходит аналогично.

После поднятия трубы в вертикальном положении места соединения труб необходимо скрепить болтами, где это возможно. Затем следует открутить гайки болтов, на которые был скреплен шарнир. Затем срезаем либо выбиваем сами болты.

Выбрав шарнир, прикрепляем оставшиеся болты в соединении. После этого натягиваем оставшиеся кронштейны. Регулировку натяжения производим вначале вручную, затем закрепляем трос и регулируем винтами.

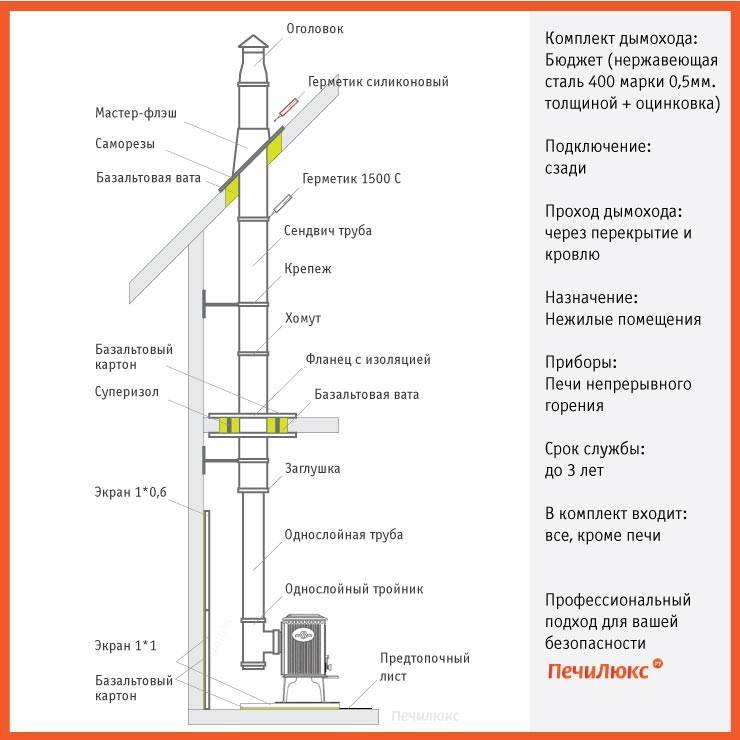

Необходимые расстояния, которые следует соблюдать при расположении дымохода снаружи

Завершается установка проверкой дымоходной тяги. Для этого подносят к камину или печи горящий листок бумаги. Тяга присутствует в случае отклонения пламени в сторону дымохода.

В приведенном рисунке отмечены расстояния, которые необходимо соблюдать в различных вариантах расположения дымохода снаружи:

при установке на плоской крыше расстояние не должно быть меньше 500 мм;
в случае удаления трубы от конька кровли на расстояние, которое меньше 1.5 метра, высота трубы должна составлять не меньше 500 мм по отношению к коньку;
если установка выхода дымохода расположена на расстоянии более 3 метров от кровельного конька, то высота не должна быть больше предполагаемой прямой.

Установка зависит от типа направлений канала, необходимого для сгорания топлива. Во внутренней части помещения различают несколько типов направлений дымоходного канала:

Опорный кронштейн для дымохода

направление с поворотом в 90 или 45 градусов;
вертикальное направление;
горизонтальное направление;
направление с уклоном (под углом).

Устанавливать опорные кронштейны для закрепления тройников необходимо через каждые 2 метра дымового канала, необходимо предусмотреть дополнительное крепление на стену. Ни в коем случае при установке дымохода не следует создавать горизонтальные участки выше 1 метра.

При установке дымоходов учитывайте:

расстояние от металлических и железобетонных балок до внутренней поверхности стенок дымохода, которое не должно превышать 130 мм;
расстояние до многих легко воспламеняющихся конструкций — не меньше 380 мм;
разделки для негорючих металлов делаются для прохождения дымовых каналов через перекрытия на крышу или через стену;
расстояние от сгораемых конструкций до неизолированного металлического дымохода должно быть не меньше 1 метра.

Подключение дымохода газового котла выполняется на основе строительных норм и инструкции производителя. Дымоход требует очистки до четырех раз за год (см. Как прочистить дымоход).

Чтобы оптимально рассчитать высоту дымохода, необходимо учесть тип крыши и высоту здания:

возвышение дымоходной трубы должно составлять не менее 1 метра при установке на плоской крыше и не меньше 0,5 метра над неплоской;
расположение дымохода на крыше необходимо производить на расстоянии 1,5 метра от конька;
высота идеального дымохода имеет высоту не меньше 5 метров.

Как рассчитать оптимальный диаметр сэндвич трубы для дымохода

Основной параметр для расчета диаметра сэндвич трубы — мощность печного оборудования.

Наиболее распространенный размер проходного сечения — 115-120 мм, что соответствует мощности печи не более 3,5 кВт.

Для более мощного оборудования нужно соответственно увеличивать диаметр сэндвич трубы. Например, для 5 кВт рекомендуется установить дымоход диаметром 180 мм, а при 7 кВт и более — 220 мм.

Высота модуля также важна, тем более что параметры установки всей системы печного отопления регулирует СНиП.

Высоту дымохода рассчитывают с учетом части трубы, выступающей над кровлей снаружи. Наружная часть не должна быть ниже 0,5 метра, если труба выходит через конек (линию, соединяющую две покатые стороны кровлю) либо близко к нему.

Преимущества и недостатки

В промышленных условиях для внутреннего слоя сэндвича используют нержавеющие изделия, а для внешнего – трубы из стали с цинковым покрытием. При этом внутренний контур покрывают теплоизоляцией и помещают внутрь внешнего цилиндра. В результате, функционирует такое сооружение довольно эффективно и качественно.

Установка дымохода из сэндвич изделий не занимает много времени и сил – со всеми работами можно справиться за день. Далее приведем ряд достоинств и недостатков таких труб.

Среди достоинств подобных конструкций можно назвать:

многозадачность – использовать такие трубы можно в постройках из любых материалов;
занимают минимум пространства;
удобство транспортирования;
сэндвич трубы может установить даже новичок в строительном деле, поскольку это очень просто и быстро;
лаконичный и приятный внешний вид;
противопожарная безопасность – это один из лучших вариантов дымовых труб по данному показателю;
имеющаяся стропильная система крыши не создает никаких препятствий для установки трубы сэндвич;
благодаря наличию нескольких слоев, в такой трубе скапливается намного меньше сажи и почти не образовывается конденсат, поэтому очистка ее требуется заметно реже;
сэндвич труба способна в полной мере защитить жильцов от влияния токсичных продуктов горения.

А вот недостатков у подобных конструкций очень мало, хотя они все же есть:

цена на сэндвич трубу довольно существенна;
оптимальный срок службы таких изделий составляет всего около 15 лет.

Если же вы хотите изготовить сэндвич трубу своими руками, то такой дымоход обойдется вам значительно дешевле, чем, скажем, сложенный из кирпича. При этом получится вполне надежный дымоход, а сложностей с установкой и сборкой возникнуть не должно.

Преимущества и недостатки

К достоинствам такого дымохода относится несколько характеристик:

полностью устраняется возможность образования конденсата от разности температур при достаточном слое теплоизоляции;
поток нагретых отработанных газов движется равномерно. Такая характеристика позволяет увеличить уровень тяги в топке;
устраняется возможность травм и ожогов;
возможность прокладки трубопроводов без слоя дополнительной теплоизоляции;
внутренние поверхности гладкие, практически с зеркальной поверхностью. Это позволяет снизить возможность образования на стенках толстого слоя сажи, грязи, поэтому чистить такие дымоходы потребуется реже;
возможность прокладки дымоходов от кирпичных труб с помощью таких деталей.

К недостаткам относится несколько пунктов:

использование 2 слоев металла и теплоизоляции увеличивает массу конструкции;
требуется организовывать много мест крепления трубопроводов.

Но такие недостатки, по мнению pechnoy.guru, можно назвать достаточно спорными. Вес таких конструкций не превышает массу кирпичной трубы и никак не больше дымоходов из стальных, толстостенных труб. Но в сравнении с обычными, сэндвич трубы дороже.

Особенности сэндвич дымохода

Дымоходы сэндвич изготавливаются из модульных труб. Это основание из нержавеющей стали, обернутое теплоизоляционным материалом, поверх которого одет защитный кожух из нержавейки. В качестве утеплителя применяется каменная вата. Этот материал не горюч, не выделяет вредных веществ при нагревании.

Преимущества:

Простота монтажа. Выполнять его может любой человек без дополнительной подготовки.
Малый вес. Благодаря этому не нужно использовать много кронштейнов.
В продаже существуют все комплектующие для изготовления полноценного дымохода.
Все детали имеют круглое сечение. Преимущества — отсутствие углов, в которых скапливается дым.
Сэндвич трубы для печей внутри гладкие. По ним без труда стекает конденсат, на них очень медленно нарастает сажа.
Стойкость к длительному воздействию кислот, воды.

Помимо сильных сторон, сэндвич-трубы имеют некоторые недостатки — малый срок службы (около 15 лет), высокую цену.

Расчёт параметров дымохода

Основа для расчёта высоты и диаметра дымохода — показатель мощности.

На работоспособность котла или печи прямое влияние оказывает высота дымовой трубы. Для бытовых приборов она составляет 5 м. Эта характеристика предусмотрена требованиями СНиП для печей жилых домов. Измерение выполняется от колосника устройства до колпака. При меньшей высоте естественная тяга в печи не обеспечит эффективного горения топлива, она будет дымить и не вырабатывать оптимального количества тепла. Однако возможность наращивания высоты ограничена. Испытывая естественное сопротивление стенок трубы, воздух будет замедлять движение при чрезмерной длине канала, что также приведёт к снижению тяги.

Правила подбора длины дымохода

Для частного дома расчёт высоты дымохода основывается на определённых правилах:

Труба должна быть не менее 5 м.
Превышение концовки дымохода над условно плоской крышей не менее, чем на 50 см.
Для скатной крыши труба, ось которой находится не далее 1,5 м от конька, а если есть надстройки, то от их высшей точки, величина превышения составляет 0,5 м.
Когда расстояние до конька 1,5–3,0 м, конец трубы должен находиться не ниже, чем уровень конька.
При выведении дымохода на расстоянии более 3 м от конька, в частности, при наружном монтаже, угол между уровнем горизонта и условной прямой между коньком и концом трубы должен составлять не менее 10 градусов.

Высота трубы зависит от её расположения

Расчёт сечения дымохода

Приведённый ниже порядок определения величины канала справедлив для круглого сечения. Оно является оптимальной формой, поскольку дымовые газы не движутся монолитной прямой струёй, а происходит завихрение потока, и они движутся по спирали. В прямоугольных каналах образуются завихрения по углам, тормозящие перемещение газов. Для расчёта величины сечения полученный результат следует умножить на 1,5.

Вам понадобятся следующие исходные данные:

Мощность печи, то есть количество тепла, вырабатываемого устройством в единицу времени при полной загрузке.
Температура дымовых газов на выходе из топки, обычно принимается в пределах 150–200 градусов.
Скорость движения газов по каналу (составляет 2 м/сек).
Высота дымохода.
Величина естественной тяги (составляет 4 МПа на 1 м дымового канала).

Очевидна зависимость размера сечения дымохода от объёма сжигаемого топлива.

Дым не движется по прямой линии

Для выполнения расчёта нужно воспользоваться преобразованной формулой площади круга: D2 = 4 x S * Пи, где D — диаметр дымового канала, S — площадь сечения, Пи — число пи, равное 3,14.

Для расчёта площади сечения нужно определить газовый объём в месте их выхода из печи в дымоход. Эта величина вычисляется в зависимости от объёма сгорающего топлива и определяется из соотношения Vgas = B х Vtop х (1 + t / 273)/ 3600, где Vgas — объём газов, B — количество сжигаемого топлива, Vtop — табличный коэффициент, который можно узнать в ГОСТ 2127, t — температура газов на выходе из печи, обычно принимается значение в пределах 150–200 градусов.

Площадь сечения определяется отношением объёма проходящих газов к скорости его движения, то есть по формуле S = Vgas/W. В окончательном варианте искомая величина определяется соотношением D2 = Vgasx4/ПихW.

Произведя необходимые вычисления, получите результат — диаметр дымохода должен составлять 17 см. Это соотношение справедливо для печи, в которой за час сгорает 10 кг топлива при его влажности 25%.

Расчёт составляется для случаев, когда используются нестандартные отопительные агрегаты. Если же мощность устройства известна, достаточно применить рекомендованные специалистами параметры дымохода:

для устройств мощностью до 3,5 квт — 140 х 140 мм;
при 3,5–5,0 квт — 140 х 200 мм;
при мощности 5,0–70 кВ — 200 х 270 мм.

Для дымоходов круглого сечения его площадь не должна быть меньше расчётной величины прямоугольного.

Коробчатые потолочно-проходные узлы

Для закрытия сверху в комплект входит съемная крышка. По центру нижней и верхней пластин вырезаны отверстия, соответствующие диаметру внешней трубы сэндвич-дымохода. После того как труба пропущена через ППУ и смонтирована с нижестоящим участком, все пространство короба плотно заполняется термоизоляционным материалом. Очень часто в этих целях используют набивку из базальтовой минеральной ваты. В переходах через горизонтальные перекрытия вполне можно применить засыпной утеплитель. Так, отличные результаты показывает изоляция вермикулитом.

Вермикулит – сыпучий утеплитель высокой эффективности

К сожалению, даже о существовании этого термоизоляционного материала знают далеко не все. И совершенно напрасно – утеплитель вермикулит обладает массой достоинств. Подробнее об этом – в специальной публикации нашего портала.

Могут применяться и готовые решения – своеобразные сэндвич в сэндвиче. Такие блоки чаще используются для прохода трубы на горизонтальном участке через стены.

Правильный выбор дымохода

В этом деле важны некоторые факторы:

Качественное функционирование всей сэндвич конструкции находится в прямой зависимости от прочности материала, который используется при ее изготовлении.
Размеры сэндвич трубы.
Плотность слоя теплоизоляции.
Вид трубного шва (катанный, лазерный).

Катанные швы нашли широкое применение в газовых котлах. Изделия с лазерными швами максимально герметизируют отопительную систему и чаще всего используются в твердотопливных котлах. Обычно для производства внутренних труб используется термостойкая нержавейка, но иногда и оцинковка. Такого вида сэндвич устройство можно устанавливать в газовых котлах малой мощности.

Преимущества сэндвич труб

Сэндвич дымоходы по сравнению с обычными из нержавеющей стали обходятся домовладельцу дороже, но их стоимость увеличивается за счет большей безопасности и надежности такой системы, особенно если монтаж выполняется своими руками. К их преимуществам относят:

Отличная изоляция. Внутренний термоизоляционный слой защищает окружающие элементы стропильной системы от возгорания и удерживает жар внутри трубы. Сэндвич труба отлично подходит для монтажа внешних дымоходов, которые не выводят через кровлю. В большинстве регионов России их монтаж возможен, только если труба изолируется своими руками или на производстве.
Отсутствие конденсата. В обычных трубах за счет перепада внутренней и наружной температуры внутри образуется конденсат, который оседает на стеках, со временем разрушая дымоход. В сэндвич трубах благодаря термоизоляции не происходит переход дыма из парообразного состояния в жидкое.
Необременительное обслуживание. В сэндвич трубах дым, проходя путь от топки до атмосферы, не остывает, поэтому на стенках не образуются сажевые отложения, в отличии от одноконтурных труб из нержавеющей стали. Благодаря этому дымоход, даже если его диаметр не велик, не требует частой прочистки.
Легкость. Обладая практически равными огнеупорными качествами, дымоход сэндвич весит в несколько раз меньше кирпичного, поэтому его установка не сопряжена с усилением фундамента.
Эстетичность. По сравнению с одноконтурной трубой из легированной стали, теплоизолированной своими руками, сэндвич трубы выглядят аккуратнее и презентабельнее.
Простотой монтаж. Благодаря фланцевому или байонетному креплению сэндвич трубы легко собрать своими руками и выполнить проход дымохода через кровлю.

Сэндвич дымоход

https://youtube.com/watch?v=L4j8Bi2Ns68

Сэндвич трубы для печей: схема трубы сэндвич для печей дымоходов, видео с проведением монтажа

Основные размеры трубных изделий

Уход за системой

Каким должно быть расстояние от дымохода до сгораемых конструкций?

Кирпичная или бетонная стена
