Шестигранные беседки: чертежи и размеры

Этапы работ по возведению беседки

Есть много способов, как построить шестиугольную беседку – нужный метод специалисты выбирают в зависимости от проекта, используемых стройматериалов и места на участке, где будет проводиться стройка. Но в любом случае поэтапная сборка шестигранной беседки будет выглядеть таким образом:

Разметка

Для разметки потребуются колышки и веревка. Чтобы получить идеально ровную фигуру необходимо начертить круг. От его центра провести шесть линий, образующих между собой углы в 60°. Длина линий равняется размеру диагонали беседки.

Деревянная шестиугольная беседка. Вид сверхуИсточник hr.aviarydecor.com

На полученных точках устанавливают ограничительные колышки. Здесь будут располагаться углы шестигранной беседки, устанавливаться сваи или столбы под фундамент. Между колышками натягивают веревку. При этом должна получиться фигура с одинаковыми сторонами и углами, равными 120°. Если угол немного отличается, фигуру корректируют. Все проведенные диагонали должны равняться между собой.

Фундамент

Деревянная шестигранная беседка является легкой постройкой, поэтому в качестве основы можно использовать свайный, мелкозаглубленный ленточный и столбчатый фундаменты.

Глубина заложения любого фундамента составляет не менее 60 см.

Видео описание

Основные этапы заливки ленточного фундамента для беседки можно посмотреть в следующем видеоролике:

Каркас

Для строительства стен потребуется брус и доска. Их обрабатывают защитными пропитками, предотвращающими образование плесени, гнили и грибка.

Каркас деревянной шестигранной беседки собирают из обработанного бруса. В качестве основы укладывают лаги на расстоянии не больше 50 см друг от друга.

Для строительства потребуются:

• брус для каркаса;
• стойки;
• стропила.

Устанавливают опорные столбы высотой не менее двух метров. Если строиться беседка больших размеров, потребуются не только угловые, но и промежуточные столбы. Опорные столбы крепятся стальными уголками, деревянными укосинами и саморезами. Среднюю часть опорных столбов скрепляют между собой брусками, обеспечивающими устойчивость конструкции и позволяющими закрепить обшивочный материал.

Пол формируют из доски не тоньше 30 мм. Его можно покрыть несколькими слоями лака или краски. Для отделки можно использовать и другой материал, устойчивый к влажной среде:

Крыша

Сильные ветра и снежные заносы накладывают свой отпечаток на особенности строительства крыш для беседок.

Схема устройства крышиИсточник pinterest.com

Крыша может быть выполнена в одном из вариантов:

• шатровая;
• купольная;
• шестискатная;
• сложной формы;
• комбинированная.

Какой вариант выбрать, зависит от проекта.

Для стропильной системы используют прочный брус, диаметр которого составляет не менее 100Х50 мм. Стропильная система правильного шестиугольника соединяется в центре в одной точке. Для жесткой фиксации стропил дополнительно используют боковые прогоны. При строительстве маленькой деревянной беседки можно обойтись и без них. В таком случае потребуется установить центральный опорный столб.

Для формирования крыши по всему периметру конструкции устанавливают лаги и собирают стропильную систему с использованием металлических крепежей. Для закрепления кровельного материала на поверхности крыши набивают обрешетку, шаг которой зависит от особенностей материала и его размера.

Эффектная крыша является последним этапом в строительстве шестигранных беседок. Увлекательное декорирование добавляет завершающие штрихиИсточник en.decorexpro.com

Для элегантной шестигранной беседки лучше отказаться от грубых материалов, подобных шиферу и оцинкованному железу. В качестве кровли можно использовать ондулин, черепицу, поликарбонат или профлист.

Стены беседки

Открытым полем для воплощения любых фантазий являются стены беседки. Здесь можно реализовать разнообразные дизайнерские задумки с использованием различных приемов.

Есть большой выбор стройматериалов, которые можно использовать для обшивки стен:

• рейки,
• обрезная доска,
• деревянная вагонка,
• блокхаус,
• фанера,
• древесно-волокнистые плиты.

Обшивкой стен можно пренебречь и использовать различную декоративную отделку:

• зеленые вьющиеся растения;
• плотный материал, устойчивый к ярким солнечным лучам и влаге;
• кованые элементы;
• плетеные изгороди;
• стекло;
• витражи

и множество других вариантов.

Уютная беседка со стеклянными стенамиИсточник svoyabesedka.ru

Фундамент и каркас

После составления проекта по которому будет строится шестигранная беседка своими руками, чертежи и размеры которой отображены на схеме, беритесь непосредственно за монтаж. Следующим немаловажным этапом является укладка фундамента и установка каркаса.

Фундамент и сборка основания

Для правильной установки беседки вам потребуется залить столбчатый фундамент. Не профессиональные строители могут проигнорировать установку основания, но тогда беседка со временем даст осадку и придется все переделывать сначала.

Для монтажа понадобится выкопать несколько ямок не менее 60 см (по количеству углов). На дно укладывается песчаная подушка. Поверх разместите слой щебня и залейте бетонным раствором. Укрепляется фундамент специальными закладными. Подробней мы уже описывали в статье как сделать столбчатый фундамент под беседку.

Основание зависит от вашего проекта, а его качества – от навыков работы со сварочным аппаратом. Использовать в качестве стоек следует профильные трубы со следующими параметрами:

• толщина стенок – не более 2,7 мм.
• сечение предпочтительно – 80 x 80 мм (допускаются и иные варианты).

Настил пола

Для шестиугольной беседки из профтрубы пол создается как деревянный, так и бетонный, кирпичный и каменный. Допустимо сделать ее без пола, усадив поверхность газонной травой.

Если вы хотите сделать настил для деревянного пола, вам понадобится установить лаги, после чего уложить поверхность досками. При монтаже кирпичных полов понадобится первоначально сделать песчаную подушку (выкапываете небольшую яму по периметру площади основания, после засыпаете ее щебнем и песком, а далее заливаете бетонным раствором и пока тот не просох укладываете либо кирпичом, либо камнем). Работу с камнем рекомендуем проводить только профессионалам – материал сложен в обработке и укладке.

Какой материал выбрать?

Для постройки шестигранной беседки подходит любой материал, используемый в строительстве. Такой объект можно возвести из остатков от предыдущих строек. Так удастся сэкономить, при этом сохранив стилистическое единство всех объектов на участке. Тем не менее каждый материал обладает своими исключительными характеристиками, с которыми следует ознакомиться.

Дерево

Своими руками можно сделать рубленную шестигранную беседку. Такое сооружение будет иметь массивный вид, но при больших размерах смотрится притягательно, подчеркивая грубый деревенский стиль на участке. Альтернативный вариант – беседка из бревна в лесном стиле. Балки и опоры обрабатывают так, чтобы сохранить неидеальные очертания настоящих деревьев, оставляя сучки и текстуру материала. Нижнюю часть художественно закрывают обычными ветками.

Обработанное дерево в виде досок тоже подойдет для возведения шестигранной беседки. Распространенная порода для строительства навеса – сосна. Тонкие опоры и декор нижней части беседки из реек помогут создать изящную и невесомую постройку для дачи. Такие варианты наиболее популярны, так как облегченные элементы можно устанавливать в одиночку.

Особенности обработки и основные свойства материала можно описать рядом утверждений:

• дерево нуждается в обработке антисептиками от образования плесени и специальными пропитками от гниения – так можно продлить жизнь постройки и сохранить ее притягательный внешний вид;
• устанавливая рядом уличный камин или мангал для барбекю, следует соблюдать технику пожарной безопасности, так как дерево – горючий материал;
• дерево – достаточно легкий материал, поэтому беседка не нуждается в укрепленном фундаменте;
• по сравнению с кирпичом или природным камнем, дерево – гораздо более дешевый материал, но и менее долговечный;
• древесина – экологически чистый материал, безопасный для здоровья человека;
• притягательный внешний вид постройки из древесины гарантирован;
• деревянным деталям свойственна легкость монтажа.

Кирпич

Кирпичные шестиугольные беседки – это серьезное строение, достаточно тяжелое для восприятия. Из такого материала лучше строить усложненный вариант беседки, например, летнюю кухню или навес с уличным камином, печью и барбекю. Только в таком случае расход дорогого материала будет оправдан.

Функциональные особенности кирпичных беседок таковы:

• это обязательно тяжелая постройка, требующая основательного фундамента;
• кирпич не гниет, в нем не разводится плесень – это весомое достоинство по сравнению с деревянными постройками;
• кирпич не горит и не поддерживает огонь, поэтому этот материал выбирают для возведения уличных каминов под навесом;
• этот материал – экологически чистый;
• беседки из кирпича получаются однообразными, но ситуацию можно изменить, комбинируя разные материалы для отделки и декора;
• требуется определенное мастерство для укладки кирпича.

Металл

Очень выносливый и прочный материал, который при этом выглядит изящно и тонко. Металлические шестигранные дачные беседки могут похвастаться различными вариантами дизайна, наполненностью декоративными элементами. Особенно роскошно смотрятся кованые модели с различными узорами и мотивами. Благодаря выносливости материала можно построить закрытую стеклянную шестигранную конструкцию на металлическом каркасе.

Плюсы и минусы

Плюсы:

• Возможность сделать беседку переносной. В этом случае можно сделать монтаж болтами, которые потом легко раскрутить и собрать. Если бетон не капитальный, то вы можете устанавливать беседку где понравиться или переносить ее освобождая нужное пространство или просто меняя обстановку.
• Широкие просторы для фантазии. Для вдохновения можно посмотреть в интернете как можно украсить беседку. Например, если вам надоест обшивка парапета, вы легко можете ее перекрасить или заменив на другую.
• Независимость от бюджета. Можно сделать скромную беседку и постепенно ее украшать или обшивать более интересными материалами.
• Если беседка разборная, то вы можете переделать ее, тем самым увеличив покрываемую площадь.
• Сделав стены кирпичными хозяин надежно защитит себя от ветра и дождя

Минусы:

• Дерево гниет. Поэтому деревянные сооружения нужно обрабатывать специальными средствами для продления жизни.
• Пожароопасность. Это больше относится к дереву и пластику. При использовании этих материалов тщательно соблюдайте технику пожарной безопасности.
• Обслуживание. Ничто не вечно, поэтому ремонт даже малейших сколов существенно продлит жизнь вашей постройке
• Поликарбонатное покрытие хоть и практичное, но и одновременно не дешевое. К тому же оно усиливает звук падающих капель во время дождя.

Чем выполнить настил кровли

Итак, если каркас крыши полностью изготовлен и уже закреплен на опорных столбах, можно приступать к последнему штриху – настил кровельного материала. Независимо от того, кровля плоская или наклонная, необходимо побеспокоиться о надежном ее креплении.

Некоторые решают покрывать крышу шестигранной беседки из железа поликарбонатными листами. Подобный материал имеет массу преимуществ. Прежде всего поликарбонат имеет небольшой вес, как следствие на постройку не будет оказываться серьезная нагрузка. Однако если не соблюдать технологию монтажа, то через поликарбонат будет протекать вода. Поэтому для фиксации используются специальные термошурупы. У них используется специальная уплотнительная резинка, которая выполняет важную роль по созданию герметичного соединения. Кроме всего прочего, необходимо приобрести специальную планку для стыковки отдельных листов поликарбоната.

Совсем иная ситуация, если выбор пал на профлисты. Их монтаж не составляет особых затруднений

Важно соблюдать нахлест материала, а также правильно сформировать конек шестигранной беседки из железа. Из подобной серии также можно упомянуть про металлочерепицу

Важно! Помните как металлопрофиль, так и металлочерепица имеет специальное антикоррозийное покрытие. Оно является надежной защитой от негативного воздействия влаги

Поэтому при монтажных работах крайне важно быть осторожным чтобы его не повредить.

При укладке кровельного материала необходимо контролировать, чтобы каждый стык был прочным. Необходимо сделать правильный расчет необходимого количества крепежного элемента. Например, на один лист профнастила может потребоваться около 9 крепежных элементов. Однако смотреть в каждом случае необходимо индивидуально.

Если кровля в шестигранной беседке будет утепляться, то необходимо до того, как покрыть ее кровельным материалом, выполнить эту работу. За счет этого будет свободный доступ и сверху. Но не стоит забывать про организацию пароизоляционного и гидроизоляционного слоя. В противном случае используемый утеплитель будет сильно пропитываться влагой. А это приведет к тому, что его основные функции будут полностью потеряны.

Особенности

Шестиугольная постройка обладает рядом преимуществ. С точки зрения гармоничности постройки в любом природном ландшафте, модели малых и средних архитектурных форм, стремящиеся к круглой форме, отвечают всем законам фен-шуя. Таким образом, можно считать, что отдых под навесом шестиугольной формы зарядит энергией и поддержит здоровье.

Если говорить об утилитарных и декоративных аспектах, можно выделить следующие плюсы такого решения:

• 6-угольная беседка гораздо вместительнее, чем постройка квадратной или прямоугольной формы;
• подобная конструкция – крепкая и надежная, она способна выдержать большую массу снега зимой;
• беседку такой формы можно выполнить из любого материала, это возможно благодаря устойчивости конструкции;
• чаще всего именно шестиугольную форму постройки возводят для зимних пикников, так как каркасная технология способна выдержать тяжелое остекление;
• простота конструкция доступна для возведения любому умельцу;
• притягательный внешний вид.

Подготовительные работы

Для начала нужно запастись необходимыми инструментами. В их числе: электродрель, отвес, рубанок, циркуляционный станок, лобзик и шуруповерты. Не лишним будет прикупить совковую лопату, мерную рулетку, бечевку и колья. Что касается выбора местности, беспроигрышным вариантом может стать участок возле пруда или тенистый дворик с рассаженными вокруг плодово-ягодными деревьями.

Перед началом работ важно просчитать количество необходимых материалов. Учитывая их устойчивость к непогоде, ультрафиолетовому излучению и прочим негативным факторам извне, выбрать наименее затратный вариант

Так, если сравнивать керамический и силикатный кирпич, однозначно больше преимуществ у первого. При относительно невысокой цене он лучше сохраняет тепло и поглощает уличные шумы. А многообразие цветовой гаммы, форм и размеров не ограничивает специалистов в реализации неординарных творческих идей. В выборе древесины лучше предпочесть устойчивый к чрезмерно высоким температурам и влаге дуб. При минимальном бюджете – ель или лиственницу.

Если в распоряжении хозяев изделия из металла, логичнее остановиться на полипропиленовых трубах. Они не поддаются коррозии, атакам плесени и грибка. Многие модели хорошо выдерживают перепады температур от 80 градусов мороза до 120 градусов жары.

Учитывая, что беседка включает 6 опор, основания, перила и кровлю, строительство займет не больше 3-5 дней.

Расчеты и чертежи

Во избежание затрат и технических ошибок лучше заранее ознакомиться с ходовыми чертежами подобных построек. На них можно рассмотреть полезную площадь сооружений, оптимальные размеры стропильной системы, место размещения реек, перекладин, обвязок, столбов и перил. Чертеж делается независимо от цели строительства: будь то временное укрытие от дождя или комфортный отдых в любое время года.

Только с помощью графических изображений с указанием расположения балок, решеток, карнизов, бетонных опор и коньков удастся:

• упростить расчет сырьевой базы;
• правильно выбрать участок под строительство;
• быстро просчитать оптимальные размеры каждого элемента конструкции;
• грамотно обустроить оконные и дверные проемы;
• в минимальные сроки спланировать индивидуальный стиль сооружения.

При расчете материалов лучше подстраховаться и полученные цифры увеличить минимум на 12%

С этой же целью важно учесть количество людей, для которых строится беседка. Так, для компании из 8-10 человек идеальная площадь постройки – 9-11 квадратов

При подсчете возможных расходов также нужно брать во внимание особенности обустройства и пропитки крыши, пола и, конечно же, верхней секции сооружения

Если речь идет о кровле, тут отправной точкой расходов служит общий вид конструкции. Ее жесткость можно будет увеличить с помощью декоративных обрешеток. А чтобы крыша выдержала большие снеговые нагрузки, понадобятся дополнительные стойки.

Декоративное оформление шестигранной беседки

Изящность сооружению придаст обшивка вагонкой, установка решетки или пристройка небольшого крылечка. На стенах и опорах можно выжечь уникальный узор. Если сделать отделку с помощью вагонки, то завершит декоративное оформление покраска. Можно сохранить природную красоту древесины, если ее залакировать. В качестве альтернативного варианта можно рассматривать применение мозаики.

Проект и оформление шестигранной беседки

Ее необязательно покупать: для этой цели используются мелкие камешки, ракушки и разноцветные стеклышки

Важно, чтобы к беседке можно было подойти в любую погоду. Поэтому практичный хозяин должен позаботиться и о тропинке, ведущей к сооружению

Дорожку выкладывают из прочных материалов:

• Дикого камня;
• Тротуарной плитки;
• Брусчатки.

По обе стороны тропинки нужно поставить уличные фонари, которые будут освещать дорогу. Выбирайте такие осветительные приборы, дизайн которых вписывается в ландшафт.

Построить шестигранную беседку — это не такое уж затратное дело, как считают многие. У нее цена не больше, чем у других подобных сооружений. Главное, чтобы у мастера было желание облагородить свой участок самостоятельно. Чертеж будущего строения должен быть грамотно составлен, иначе придется перестраивать. Шестигранная конструкция — креативное решение для ландшафтного дизайна.

Эскизы беседок с чертежами и размерами

Имеющиеся размеры можно пропорционально увеличивать или уменьшать

Важно, чтобы вы понимали, что при значительном увеличении размеров, каркас требуется более мощный. Не забывайте об этом, и все у вас получится: беседка сделанная своими руками будет красивой и надежной

Простая беседка из дерева

Почти тот же проект, но с другими размерами: выше поднята верхняя точка крыши, из-за чего визуально она кажется легче. Беседка тоже четырехугольная, крыша — шатровая.

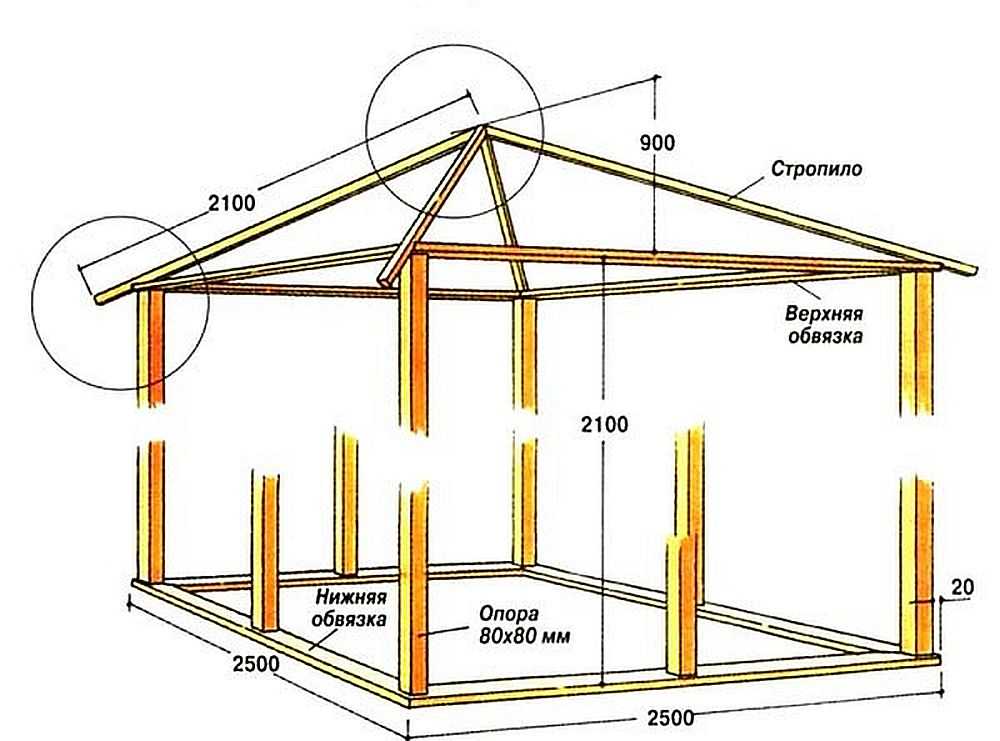

Квадратная беседка из дерева для дачи или сада

При устройстве такой крыши самые проблемные — это два места (узла), обозначенные кругами. Как их делать, смотрите на фото ниже.

Проблемные узлы при устройстве шатровой крыши на беседкеПримерно так можно разметить ее по высоте и набить обрешетку под кровельный материал

Беседка в китайском стиле (с чертежами и размерами)

Проект со всеми размерами, разметкой фундамента, стропильной системой кровли и т.п. Скомпонован в фотогаллею.

Внешний вид деревянной беседки в китайском стилеГлавный фасад — высота от пола до верхней обвязки 2,160 мГлавный фасад без кровли: вертикальные стойки 150*150 ммВид сбоку . Ограждение (перила) в высоту 740 мм, приподнято на 150 мм над уровнем пола. Высота перил в беседке получается 890 ммПоперечный разрез деревянной беседки. На фото справа — как сделать приподнятые концы крышиПродольный разрезПлан расположения столбиков под беседкуНижняя обвязка. Места расположения стоек (брус 150*150 мм) отмечены крестикамиВерхняя обвязкаУстановка балок перекрытия (цифры — это обозначение материала с спецификации)Стропильная системаДетализация узла 2 — как устанавливать стойкиКак сделать ступеньки в веранду — узел 2Крепление стропильной системы к верхней обвязке — на деревянные штыриДетализация огражденияСпецификация с размерами и объемом необходимых пиломатериалов под этот проект деревянной беседкиСпецификация с размерами и объемом необходимых пиломатериалов под этот проект деревянной беседки

Большая беседка на фундаменте

Перед тем, как построить эту беседку требуется сделать ленточный фундамент. Его параметры зависят от грунтов, от материала, который вы собираетесь использовать для каркаса: металл или древесину, и того, чем собираетесь ее остеклять. В общем случае ширина ленты около 20 см, глубина залегания — на 20-30 см глубже уровня плодородного слоя. На пучнистых грунтах лучше сделать свайноростверковый фундамент.

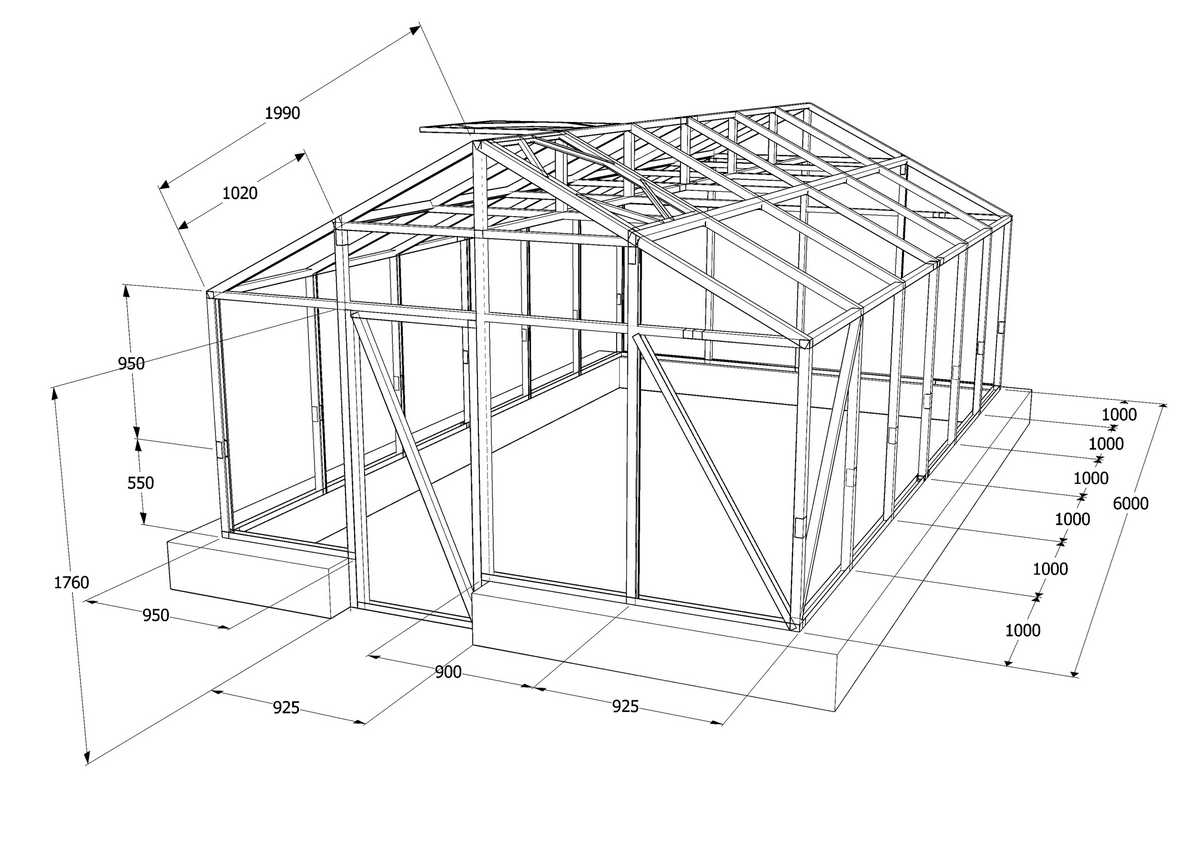

Большая беседка под остекление

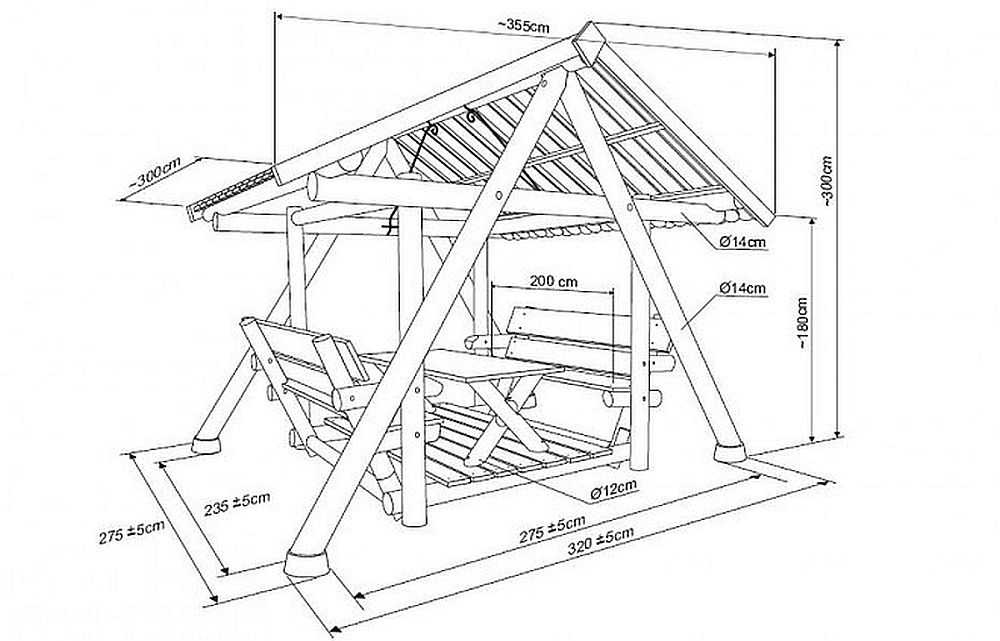

Чертеж беседки-качели

Беседка-качели требует особого внимания: крепят ее очень прочно, чтобы возникающие переменные нагрузки не расшатали и не перевернули конструкцию. Для этого, можно ножки продлить вниз, под них вырыть яму, засыпать щебнем, утрамбовать, а потом все залить жидким бетонным раствором. Если каркас делаете из трубы, вопросов не возникает, для дерева можно использовать «П»-образные крепления с вмонтированным в нижнюю часть штырем. Вот его можно загнуть и залить бетоном.

Для еще большей надежности к ножкам приделывают поперечины, которые получаются чуть утопленными в грунте. Их забивают U-образными скобами.

По этому чертежу можно построить беседку-качели своими руками

Этапы выполнения работ

Процесс постройки

Для того чтобы сделать шестигранную беседку, нужно определиться с выбором материала. В данном случае подойдет ель или сосна, так как по своим свойствам этот материал достаточно прочный и относительно недорогой.

• До начала работ необходимо составить чертежи, где будут отражены размеры. Например, высота сооружения может составлять 2,6 м.
• Когда определитесь с габаритами будущего сооружения, на циркулярном станке следует напилить доски и брусья необходимых размеров и обстрогать их при помощи электрического рубанка.
• Затем требуется разметить участок для строительства. Чтобы получить шестигранник правильной формы, нужно начертить окружность заданного диаметра, воспользовавшись двумя деревянными колышками и веревкой. На окружности необходимо провести шесть линий, равных диаметру окружности и в местах пересечения линий нанести насечки.
• В обозначенных насечками местах выкапывают ямы под фундамент глубиной около 50 см. На дно насыпается слой песка толщиной около 10 см и трамбуется. В качестве опоры под опорные столбы можно уложить в яму тротуарную плитку 30×30 см и слегка их притрамбовать. После установки опорных брусьев ямы можно засыпать песком с последующей трамбовкой и поливом водой.

Бетонный блок 40×20×20 для фундамента

Также в качестве основания под беседку можно воспользоваться бетонными блоками.

• Для того чтобы придать прочности и устойчивости деревянной конструкции, по углам разметки в выкопанных ямах с утрамбованной подсыпкой нужно вбить по одному арматурному стержню длиной 1–1,5 м. Диаметр арматуры может быть от 10 мм, но в таком случае ее тяжело забить, так как она будет вибрировать. Для этого на арматуру можно надеть обрезок трубы и забивать стержень в ней. Трубу нужно снять, а затем в бетонных блоках просверлить отверстия и надеть их на арматуру.
• На бетонные столбы необходимо уложить слой гидроизоляции – это может быть два слоя простого рубероида. Затем с помощью электродрели сверлят отверстия в каждом деревянном брусе и надевают их на арматуру по типу колодца, а в местах пересечения брусьев обрезают. Для прочности и выравнивания, заранее делают вырезы под соединение «в полбруса». Потом брусья собирают и закрепляют гвоздями. Для опор подойдут брусья сечением 100×100 см.
• Следующий шаг – устройство основания. Если беседка будет большая, то посередине нужно сделать опорный столб, который будет служить опорой, а затем уложить лаги, заранее обработав их защитной пропиткой от разрушительного действия влаги. В качестве настила широко используются шпунтованные деревянные доски, влагостойкая фанера, а также влагостойкие ДСП и OSB плиты.
• После закрепления настила можно ставить столбы опоры, предварительно просверлив отверстия для арматуры, и затем брусья надеть на нее. С помощью отвеса нужно проверить, насколько вертикально установлены эти столбы, после чего зафиксировать их в таком положении временными перемычками.

Монтаж стропил

• Венец изготавливается по такому же принципу, что и нижнее кольцо каркаса. Он укладывается на брусья и закрепляется при помощи саморезов.
• Завершающий этап строительства – монтаж крыши. Это происходит следующим образом – верхушки вертикальных столбов соединяют брусками, выравнивая с помощью ножовки их с торцевой частью под углом 60 градусов, и затем закрепляют саморезами. Когда каркас полностью готов, беседка накрывается кровельным материалом. Крышу для удобства лучше выполнять на земле, а после готовую конструкцию следует установить на верхнее кольцо сооружения. В том случае, если крыша собирается наверху, на верхнее кольцо крепятся две доски, устанавливается на них опорный столбик, а затем выводятся на него и закрепляются направляющие бруски. Готовая обрешетка обшивается листовым материалом или рейками. Для кровли используют металлочерепицу, профнастил или другой материал.

Ограждение и отделка беседки

• Беседку по всему периметру необходимо оградить перилами высотой 0,9 м. Перила изготавливаются из обычных досок, а с помощью специального шаблона им можно придать необычную форму.
• Вертикальные брусья можно обшить вагонкой или декоративной решеткой, изготовленной из деревянных реек.
• Чтобы защитить деревянную конструкцию от гниения и придать красивый облик, нужно непременно ее покрыть лаком или покрасить – выбор за вами.

Можно оборудовать дорожку для удобства и сделать небольшое крылечко, заполнить внутренний объём напольными и настенными вазонами с живыми цветами, а с наружной стороны стены оформить вечнозелеными вьющимися растениями.
