Регулировка давления в компрессоре
Как уже говорилось выше, после создания определенного уровня сжатия воздуха в ресивере, прессостат отключает двигатель агрегата. И наоборот, при падении давления до границы включения, реле снова запускает двигатель.
Но нередко возникшие ситуации заставляют изменить заводские настойки прессостата и отрегулировать давление в компрессоре на свое усмотрение. Изменить получится только нижний порог включения, поскольку после изменения верхнего порога выключения в сторону увеличения воздух будет сбрасываться предохранительным клапаном.
Регулировка давления в компрессоре проводится следующим образом.
Кроме всего, необходимо настроить редуктор
, если он установлен в системе. Необходимо выставить на редукторе такой уровень сжатия, который соответствует рабочему давлению подключенного к системе пневматического инструмента или оборудования.
Российский рынок предлагает потенциальному потребителю большое количество разного инструмента. Анализируя состояние рынка, эксперты отмечают некоторый рост популярности пневмоинструмента. Однако, превосходя по основным параметрам (мощность, надежность, долговечность) традиционные виды электроинструмента, пневмоинструмент требует наличия источника сжатого воздуха. Таким источником служит , приобретение которого для выполнения разовых работ экономически нецелесообразно. Именно поэтому, широко применяемый профессионалами, пневмоинструмент редко используется в быту.
Конструктивно воздушный компрессор представляет собой устройство, изготовить которое под силу человеку, обладающему определенными знаниями и навыками выполнения слесарных и электромонтажных работ в домашних условиях. Ответственный узел – реле давления воздуха (прессостат), установить и отрегулировать которое можно самостоятельно. Кроме того, самостоятельно можно устранить и простейшие неисправности прессостата.

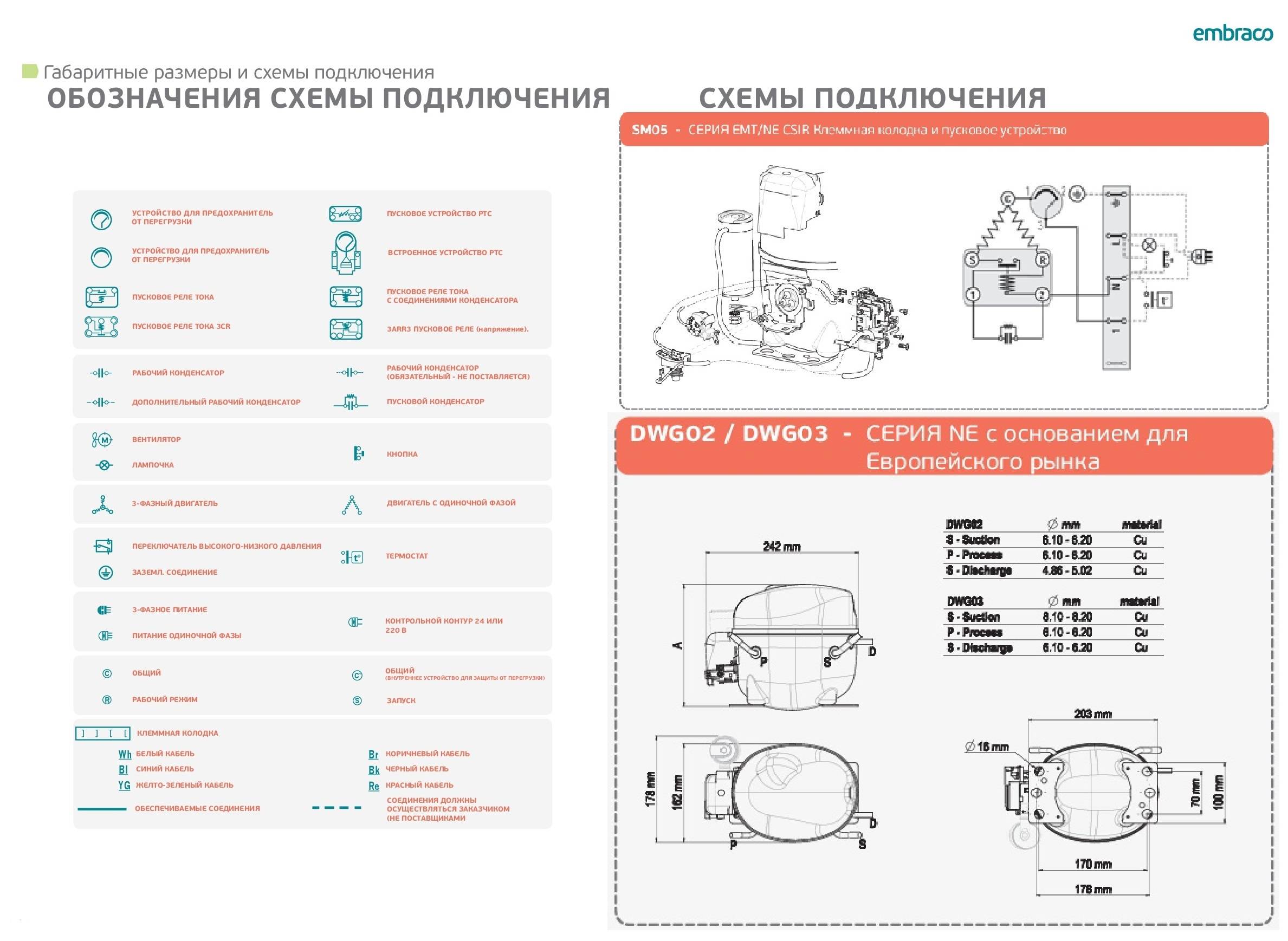

Схема Подключения Компрессора Холодильника
И разговаривать с ним уже со знанием дела.
Если запуск не произошел, возможна неисправность в моторе либо в кабеле.
Пары поглотившего тепло хладагента вместо компрессора с насосом высасывает абсорбер, жадно их поглощающий. Пусковое реле для холодильника. Устройство принцип работы Подключить к контактам прессостата цепь регулирования электродвигателем. В обширный перечень веществ, способных их вызвать, попали и фреоны.
Указанный здесь потребляемый ток соответствует мощности мотора ВТ, у моторов меньшей или большей мощности этот показатель также будет меньше или больше. Проверить рабочий электрический конденсатор, также см.
Образуется ледяная снежная шуба. Выгоднее просто купить новое реле. Обшарпан — на свалку краше кладут, но морозит исправно.
Поэтому далее мы сосредоточимся на ремонте компрессионных холодильников, тем более что в быту они абсолютно доминируют и неисправностям подвержены более прочих систем.
Самостоятельно подключаем термостат, прозваниваем обмотки, подключаем пусковое реле.
Принцип работы пускового реле
Несмотря на большое количество запатентованных продуктов от различных производителей, схемы работы холодильников и принципы действия пусковых реле практически одинаковы. Разобравшись в принципе их действия можно самостоятельно отыскать и устранить неисправность.

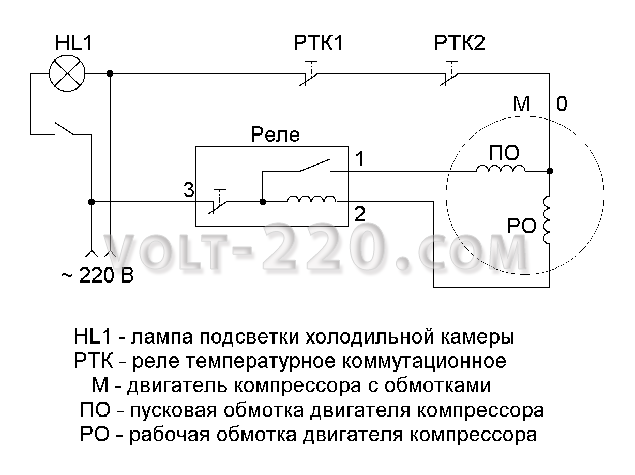

Схема устройства и подключение к компрессору
Электрическая схема реле имеет два входа от источника питания и три выхода на компрессор. Один вход (условно – ноль) проходит напрямую.
Другой вход (условно – фаза) внутри устройства расщепляется на два:
- первый проходит напрямую на рабочую обмотку;
- второй проходит через разъединяющиеся контакты на пусковую обмотку.
Если реле не имеет посадочного места, то при подключении к компрессору необходимо не ошибиться с порядком соединения контактов. Распространенные в Интернете способы определения типов обмотки с помощью измерения сопротивления не верны в общем случае, так как у некоторых двигателей сопротивление пусковой и рабочей обмотки одинаковы.
Электрическая схема пускозащитного реле может иметь незначительные модификации в зависимости от производителя. На рисунке приведена схема подключения этого устройства в холодильнике Орск
Поэтому необходимо найти документацию или разобрать компрессор холодильника для понимания расположения проходных контактов.
Также это можно сделать при наличии символьных идентификаторов возле выходов:
- “S” – пусковая обмотка;
- “R” – рабочая обмотка;
- “C” – общий выход.
Реле отличаются способом крепления на раме холодильники или на компрессоре. Также они имеют свои токовые характеристики, поэтому при замене необходимо подобрать полностью идентичное устройство, а лучше – той же модели.
Замыкание контактов посредством индукционной катушки
Электромагнитное пусковое реле работает по принципу замыкания контакта для пропуска тока через пусковую обмотку. Основной действующий элемент устройства – соленоидная катушка, последовательно включенная в цепь с основной обмоткой двигателя.
В момент запуска компрессора, при статичном роторе, по соленоиду проходит большой стартовый ток. В результате этого создается магнитное поле, которое перемещает сердечник (якорь) с установленной на нем токопроводящей планкой, замыкающей контакт пусковой обмотки. Начинается разгон ротора.
При увеличении числа оборотов ротора, величина проходящего через катушку тока снижается, вследствие чего напряжение магнитного поля уменьшается. Под действием компенсирующей пружины или силы тяжести сердечник возвращается на исходное место и контакт размыкается.
На крышке реле с индукционной катушкой есть стрелка “верх”, которая указывает правильное положение устройства в пространстве. Если его разместить по-другому, то не произойдет размыкание контактов под действием силы тяжести
Мотор компрессора продолжает работать в режиме поддержания вращения ротора, пропуская ток через рабочую обмотку. Следующий раз реле сработает только после остановки ротора.
Регулирование подачи тока позистором
Выпускаемые для современных холодильников реле часто используют позистор – разновидность теплового резистора. Для этого устройства существует температурный диапазон, ниже которого оно пропускает ток с незначительным сопротивлением, а выше – сопротивление резко увеличивается и происходит размыкание цепи.
В пусковом реле позистор интегрирован в цепь, ведущую к стартовой обмотке. При комнатной температуре сопротивление этого элемента незначительное, поэтому при начале работы компрессора ток проходит беспрепятственно.
По причине наличия сопротивления позистор постепенно нагревается и по достижению определенной температуры происходит размыкание цепи. Остывает он только после прекращения подачи тока на компрессор и снова срабатывает на пропуск при повторном включении двигателя.
Позистор имеет форму низкого цилиндра, поэтому профессиональные электрики его часто называют “таблеткой”
Подключение реле компрессора холодильника
Чтобы подключить реле компрессора холодильника, необходимо выполнить несколько простых действий. При этом используется шланг стеклоомывателя. Найти его не составит труда. Он есть практически в любом магазине, который занимается продажей запчастей для автомобилей.
Что касается эксплуатации устройства, то важно следить за уровнем масла. Это позволит избежать перегрева
При этом длительность работы устройства не должна превышать сорока пяти минут. В противном случае оно может быстро выйти из строя.
Данное устройство является электрическим. Поэтому при его использовании необходимо соблюдать технику безопасности. Прежде чем приступать к эксплуатации, обязательно проверяется качество изоляции проводов. При этом применяется только специальный материал. Во время использования устройства руки должны быть обязательно сухими.
Как подключить и запустить
Допускается запустить компрессор холодильника без пускового реле, подав напряжение на пусковую и рабочую обмотку. Для коммутации используется медный многожильный кабель, на конце проводов устанавливаются соединительные клеммы, обеспечивающие надежный контакт. Клеммы крепятся к общей точке и выводу рабочей обмотки. Для улучшения доступа к контактным площадкам допускается временно демонтировать пластиковый лоток для сбора конденсата и талой воды, расположенный на верхней части компрессора.
Подключение компрессора холодильника производится временным подключением пусковой цепи (например, отверткой с изолированной рукояткой). Для повышения безопасности работы в разрыв цепи устанавливается специальная кнопка, активирующая обмотку при нажатии. Если запуск не удается, то заклинили подшипники ротора электромотора или элементы конструкции кривошипного механизма. При заклинивании деталей мотор издает характерное гудение.
После запуска мотора владелец оборудования оставляет холодильник работающим, периодически оценивая состояние морозильной камеры и проверяя температуру теплообменника, расположенного на задней стенке корпуса. Если на поверхности камеры появляется слой льда, а радиатор нагревается, то следует проверять пусковое реле и термостат. При отсутствии нагрева теплообменника и льда необходимо проверить наличие хладагента в магистралях.
Дополнительно рекомендуется проверить состояние поршневой группы. Для тестирования необходимо подсоединить манометр к нагнетательной магистрали; для коммутации используется специальная муфта. После включения мотора описанным выше способом стрелка прибора должна дойти до 6 атмосфер и выше, пониженное давление сигнализирует об износе поршня или зеркала цилиндра, о падении уровня фреона в холодильной установке.
Схема
В схему прямого подключения оборудования входят общая точка и вывод рабочей обмотки, которая имеет сопротивление в пределах 30-40 Ом. При подаче напряжения только на пусковую обмотку мотор работать не будет. На корпусах электрических двигателей или на реле наносится электрическая схема, которая поможет пользователю разобраться в тонкостях подключения. Рекомендуется подсоединять кабели питания инструментом, предназначенным для проведения электромонтажных работ. Перед началом коммутации штепсельная вилка извлекается из розетки бытовой сети.
Реле давления своими руками
При известных навыках, а также наличия исправного термореле от списанного холодильника, прессостат можно изготовить и самостоятельно. Правда, особыми практическими возможностями он обладать не будет, поскольку способность держать верхнее давление ограничивается прочностью резинового сильфона.
Термореле типа KTS 011 наиболее удобны для переделки в реле давления компрессора, поскольку обладают строго обратной последовательностью своего срабатывания: при увеличении температуры в холодильной камере реле включается, а при снижении – отключается.
Суть и последовательность проведения работ следующая. После вскрытия крышки устанавливают расположение нужной группы контактов, для чего достаточно прозвонить цепь. Вначале дорабатывается соединение термореле с компрессором. Для этого выходной патрубок вместе с контрольным манометром присоединяются к разгрузочному клапану, а контактные группы – к клеммам цепи электродвигателя. Под крышкой термореле обнаружится регулировочный винт. При включении компрессора (ресивер должен быть заполнен не более, чем на 10…15 % своего номинального объёма) последовательно выполняют вращение винта, контролируя результат по показаниям манометра. Для установки нижнего положения (определяющего минимальное давление воздуха) придётся постепенно передвигать шток лицевой кнопки. Для этого крышка устанавливается на место, а регулировка фактически производится вслепую, поскольку второй манометр подключить уже некуда.
Из соображений безопасности диапазон регулировки давлений при помощи такого термореле не может быть более 1…6 ат, однако, используя приборы с более прочным сильфоном, можно увеличить верхний диапазон до 8…10 ат, чего в большинстве случаев бывает вполне достаточно.
После проверки работоспособности реле обрезают капиллярную трубку, и выпускают находившийся там хладагент. Конец от трубки впаивается в разгрузочный клапан.
Далее выполняются работы по подключению самодельного прессостата к схеме управления компрессором: при помощи гайки реле присоединяется к плате управления, на штоке выполняется резьба, и накручивается контргайка, вращая которую, можно регулировать пределы изменения давления воздуха.
Учитывая, что контактная группа любого термореле от холодильника рассчитана за достаточно большие токи, то таким способом можно коммутировать цепи значительной мощности, в том числе – и вторичные цепи управления двигателем компрессора.
Итак, пришло время выбрасывать ваш старый сломанный холодильник на свалку? Даже если он уже не подлежит ремонту (например, из-за утечки фреона), на нем остались еще ценные рабочие агрегаты и запчасти, которые необходимо снять! В первую очередь это касается компрессора холодильника. Он пригодится еще не раз для накачки воздуха, например, в колесах или для изготовления самодельного покрасочного аппарата – аэрографа. Чтобы снять компрессор с холодильника, придется открутить всего 4 гайки и отрезать ножовкой всего 2 трубки – входную и выходную. Третья трубка (фреоновая) глушится намертво. Медную трубку в непосредственной близости от агрегата можно просто перекусить кусачками, а не отпиливать. Конечно, прежде, чем приступить к демонтажу, холодильник нужно отключить от розетки!
Следующий этап – проверка снятого агрегата на работоспособность. Для этого его нужно подключить к электрической сети. Если компрессор работает, отчетливо слышен звук шипения – воздух им засасывается в одну трубочку и выбрасывается в другую. Извлекать узел из старого холодильника следует максимально аккуратно, чтобы находящееся в нем масло осталось в целости и сохранности. Нужно перерезать кабель, идущий к датчику температуры, затем нужно измерить сопротивление и изучить местонахождение замкнутых контактов, которые будут использоваться во время дальнейшей сборки, очень хорошо, если сохранилась схема электроцепи старого холодильника.
Подключение компрессора холодильника без реле напрямую
В первую очередь прозванивают общий вывод. Затем к нему приставляют клемму, вторую присоединяют к рабочей обмотке
Важно с помощью показателя сопротивления установить, какая из них рабочая. Значение должно быть небольшим, высокое указывает на пусковую обмотку
Необходимо знать, как подключить компрессор от холодильника без реле, иначе узел перегреется и за короткое время выйдет из строя. Следует проверить пробиваемость корпуса, иначе при касании рукой можно ощутить удар током. Для проверки обмотки левую клемму подсоединяют к обмотке на выходе, правую с другой стороны корпуса. Также проверяют и другие клеммы. Если они исправные и не пробивают, то прибор можно использовать. Такой рабочий компрессор надежный и безопасный. Если нет достаточных навыков и знаний, лучше обратиться в сервисный центр, так как специалисты точно знают, как подключить холодильник без реле напрямую.
Неправильные действия приведут к серьезным поломкам.
Схема работы холодильника
Холодильник можно поделить на три большие составные части. Выход из строя одного блока делает неработоспособным весь холодильник, но не влияет на рабочее состояние других элементов. Морозильный аппарат состоит из испарителя, конденсатора и компрессора. В состав компрессора входит реле и мотор.
Система работы имеет замкнутый характер. Хладагент выкачивается из испарителя при помощи компрессора, а затем подаётся им под воздействием высокого давления в конденсатор. В конденсаторе он подвергается охлаждению, способствующему переходу из газообразного состояния в жидкое, а затем вновь перемещается в испаритель, стекая естественным путём. Так работа повторяется непрерывно.
В отличие от остальных компонентов, компрессор не находится постоянно во включенном состоянии. Он приходит в рабочее состояние по сигналу от температурного датчика, когда температура в холодильнике превышает допустимую норму. В такому случае реле приводит в движение мотор, вследствие чего компрессор начинает выполнять свою рабочую функцию. Когда температура начинает соответствовать норме, реле отключается.
Основы диагностики и простой ремонт
Разберем самые простые операции, которые необходимо провести для тестирования холодильника. Начать стоит с определения качества напряжения сети. Оно должно строго соответствовать 220 В. Меньшие значения вполне могут стать причиной отказа в работе агрегата.
Следует осмотреть так же и сетевую вилку со шнуром. Загибов, заломов, повреждений быть не должно. Если элементы греются или искрят это явный признак неблагополучия.
Начать ремонт холодильника следует с визуального осмотра и диагностики. так можно выявить проблемы, о которых владелец даже не подозревал
Проверяются клеммы компрессора, которые должны находиться в рабочем состоянии. После этого нужно с помощью тестера проверить достаточное ли напряжение прибор получает от сети.
Убедившись в том, что оно надлежащего качества, устройство обязательно отключается от питания. Теперь нужно внимательно осмотреть компрессор, расположенный в нижней части агрегата. Здесь не должно быть видимых повреждений.
Если визуальный осмотр не дал результатов, переходят к тестированию обмоток двигателя. Для начала отсоединяют провода, руководствуясь при этом обозначениями на клеммах
Для проверки обмотки тестер переключается в режим омметра. Один конец провода закрепляется на тестере, после чего поочередно проверяются выводы. Проводится и парная диагностика. На замыкание или повреждение обмотки укажет отсутствие движений стрелки тестера.
Далее проверяют цепи управления. Для этого от реле отсоединяют провода и замыкают их, а потом проверяют наличие контакта между ними и вилкой включения. Наличие такого контакта свидетельствует о том, что реле, шнур и термодатчик исправны.
При обнаружении проблемы придется по отдельности проверять каждый блок. Для тестирования термодатчика его снимают и отсоединяют провода.
Из обычного гвоздя можно изготовить шток для подвижных контактов реле. Обычно эта деталь выполняется из пластика и часто ломается. На схеме показано как это можно сделать
Далее подлежит проверке каждый из проводов, при наличии замыкания делается вывод о неисправности детектора. Его следует заменить. Если же цепь управления работает нормально, обрывы отсутствуют, проверяются реле защиты и пуска.
Чтобы получить доступ придется снять крышку. У старых моделей она крепится на защелки, у новых – на заклепки. Их нужно аккуратно высверлить, а после осмотра закрепить крышку на винты.
Самые частые поломки этого узла – заклинивание пружины или сердечника в катушке, обгорание контактов или поломка штока. Все это вполне можно исправить. Для начала катушка снимается с защелок, из нее вынимается сердечник и шток с контактами.
Далее проводится тщательная очистка всех этих элементов. В самых простых случаях будет вполне достаточно мягкой ткани со спиртовой пропиткой. В более сложных для обеспечения свободного хода с сердечником придется поработать наждачкой или даже напильником. Зачищаются и все контакты.
Если оказалось, что сломан шток, а это бывает часто, поскольку он представляет собой стержень из пластмассы, его можно заменить отрезком обычного гвоздя. После ремонта узел собирается в обратном порядке, ставится на место и подключается.
Схема компрессора холодильника простыми словами
Подключение по инструкции
Электродвигатель для привода насоса оснащается двойной обмоткой возбуждения. При старте оборудования требуется повышенная мощность, поэтому нагрузка осуществляется на пусковую обмотку, что обеспечивает снижение энергопотребления. Кроме электродвигателя в конструкции компрессора предусмотрены дополнительные реле, поддерживающие требуемый температурный режим, они расположены на внешней стороне компрессора.

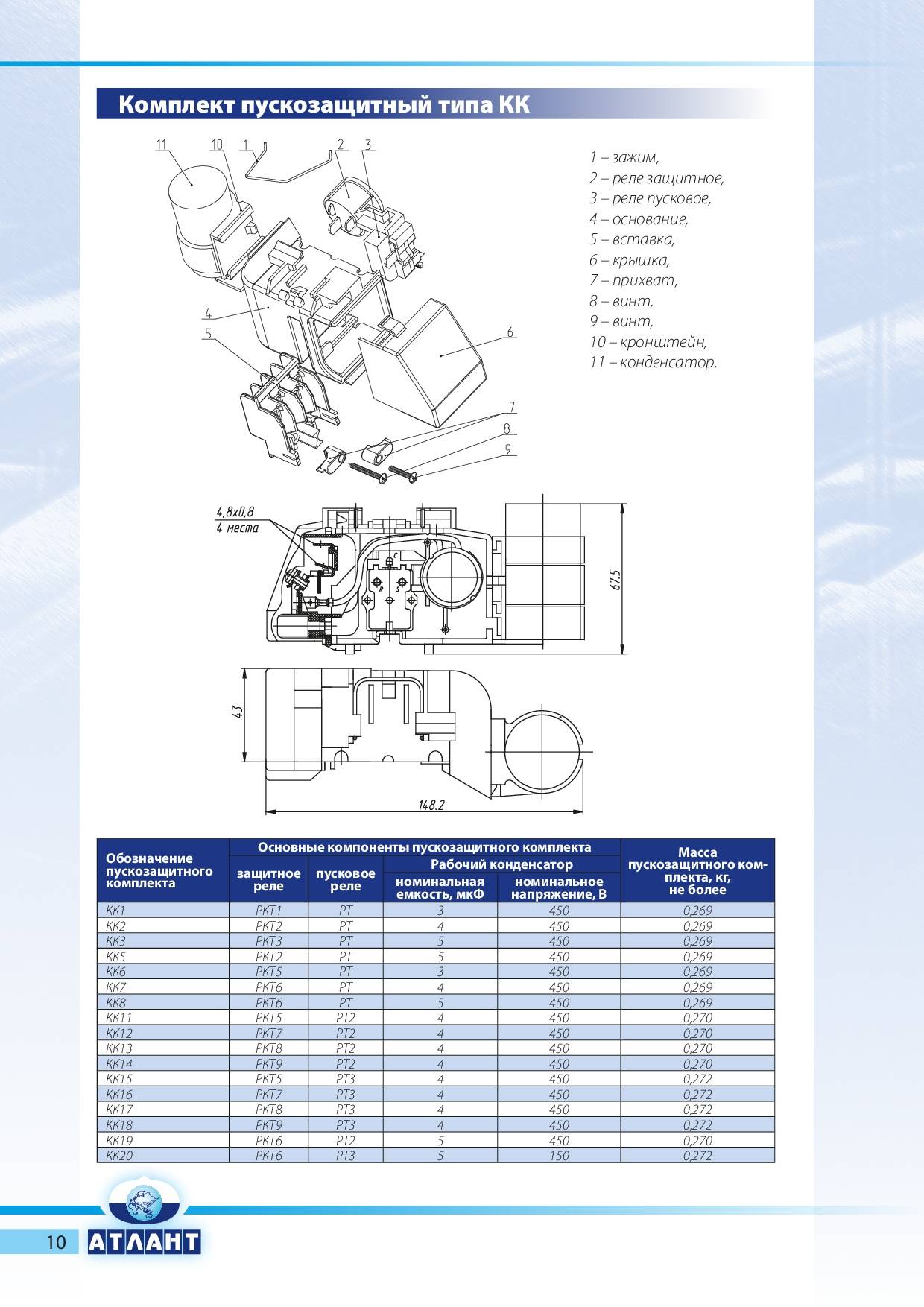

Рассмотрим более подробно схему компрессора холодильника Атлант:
Большая часть компрессоров современных холодильников поршневые. Он состоит из: кожуха мотора-компрессора, крышки кожуха, самого мотора-компрессора, статора, болта крепления статора, поршня, цилиндра, корпуса компрессора, коленчатый вал, клапанной плиты, кривошпильной шейки вала, коренной шейки вала, ползуна кулисы, обоймы кулисы, нагнетательной трубки, шпильки подвески, пружины подвески, кронштейна подвески, подшипника вала и ротора.
Принцип работы
моторчик приводит в движение коленчатый вал, который находится в корпусе компрессора. С вращательным движением вала, начинает работать поршень, выполняя возвратно-поступательные движения, он откачивает хладагент и посылает его в конденсатор. После этого газ через всасывающий клапан попадает в камеру, который открывается при создании разрежения.
Для подключения компрессора необходимо разобраться в схеме подключения реле. Холодильник бренда Атлант обладает пускозащитным механизмом, содержащим пусковую катушку. Пускозащитное реле может быть индукционным, электромагнитным или тепловым. Наиболее современным вариантом признано устройство первого типа.
Функция работы реле состоит в том, что оно запускает двигатель, переключая подачу тока в зависимости от режима работы. При поломке или отсутствии реле нормальный пуск мотора невозможен, так как оно обеспечивает защиту обмоток электродвигателя.
нагреватель биметаллической пластины;
В итоге к реле подключено 4 шнура – 2 от конденсатора, и 2 от вилки. После этого подключаем реле непосредственно к компрессору, и включаем вилку в розетку.
Так можно проверить исправность компрессора. С одной стороны подключено реле, с другой – есть 3 трубки. Включив компрессор в розетку, из одной трубки должен пойти воздух, в другие он должен всасываться.
Принцип работы и преимущества данного агрегата
Несомненно, когда речь заходит о крупной бытовой технике, первое, что приходит на ум это холодильник. Холодильник уже давно является совершенным устройством способным не просто замораживать и морозить, но поддерживать необходимую, заданную температуру, охлаждать к определенному времени, сохранять овощи и фрукты в зоне «свежести» и многое другое.
Модернизации со временем подверглись, пожалуй, все детали и запчасти. Одна из новинок в настоящее время это смена компресса на инверторный. Что же это такое разберемся в этой статье.
Как это работает
Для начала, стоит отметить, что такая новинка как инверторный компрессор, используется не только при производстве обычных холодильников, он так же успешно задействован при производстве медицинской, компьютерной и даже автомобильной техники.
Основным и существенным отличием от обычного компрессора, является его автоматическое изменение оборотов и плавное переключение между режимами.
Простыми словами, двигатель в максимально сжатые сроки после включения, набирает заданный температурный режим, тем самым необходимость в повторном запуске компрессора на продолжительное время попросту, отпадает. Мотор продолжает свою работу все время, но при этом, обороты становится совершенно незначительными, но достаточными для поддержания нужной температуры.
Инверторный компрессор – принципы его работы
Обычный, или как правильно его называют, линейный компрессор работает по принципу включения и отключения. То есть после того, как мотор запущен, обороты набирают скорость на протяжении всего времени, пока не будет достигнута заданная температура. После этого осуществляется полная остановка мотора и его последующее выключение.
Выключение происходит с характерным щелчком, который можно услышать. Инверторный же компрессор продолжает свою работу постоянно, заданная температура держится дольше, но при этом потребляет в разы меньше электроэнергии.
Преимущества
Несомненно, главное причиной популярности холодильников с подобным типом компрессоров это существенная экономия. Производители громко заявляют, что оснащенный инверторным компрессором холодильник, способен сэкономить до 40 процентов, если сравнивать его с обычным холодильником. Эффект экономии энергии достигает путем исключения постоянного включения и выключения техники. По этой же причине продлевается срок службы холодильника. Небольшая мощность гарантирует более бережное эксплуатирование деталей, соответственно нагрузка снижается. Незаметная работа мотора компрессора дарит холодильнику бесшумность. Больше не слышны характерные щелчки включения и выключения
Это особенно важно для тех, у кого небольшая квартира и шум от холодильника доставляет неудобства. Улучшены условия хранения продуктов
В связи с тем, что у холодильников с инверторным компрессором отсутствуют перепады температур, продукты дольше остаются свежими
Линейные компрессоры не могут похвастаться тем же.
Недостатков у холодильников с инверторным компрессором совсем немного. Самым главным является высокая цена. Действительно, современные холодильники с «умным» мотором стоят несколько выше.
Обязательным условием для успешной работы холодильника с инвертором является наличие полностью исправной проводки в доме или квартире, чтобы избежать каких-либо перепадов напряжения в сети.
https://youtube.com/watch?v=g8X52O6C0CM
Фирмы-производители
Все больше популярных и известных производителей начали выпуск холодильников с современным инверторным компрессором. Сегодня, это уже становится таким же привычным как наличие функций No Frost, электронная система управления, возможность выставления необходимой температуры, турбо-заморозка и другое.
Первыми в России подобные холодильники с инверторным компрессором представила компания Samsung, которая уже много лет выпускает только качественную, высокотехнологичную и эргономичную бытовую технику. Затем, двухкамерные холодильники с подобным компрессором стали выпускать и другие мировые производители, такие как Bosch, Siemens, LG, Sharp и другие.
Подводя итого, можно смело рекомендовать данную новинку, как одну из самых технологичных. Существенная экономия энергия, которая достигается путем постоянной работы мотора без скачков при включении и выключении.
Популярность инверторных компрессоров растет день ото дня, постепенно вытесняя не только холодильники с линейным мотором компрессором, но на смену так же выходят стиральные и сушильные машины, а также кондиционеры. Это приводит к качественному уменьшению затрат на электроэнергию, но существенно осложнят ремонт такой техники.
Причины неисправностей
Все неисправности в работе устройства можно условно поделить на два вида. В первом случае всё работает на первый взгляд хорошо, то есть мотор гудит, лампочка горит. Причиной может быть утечка хладагента, проверить это достаточно просто своими руками. Достаточно потрогать конденсатор, он должен быть очень горячим. При утечке хладагента конденсатор будет комнатной температуры. Второй распространённой причиной является поломка терморегулятор, то есть сигнал о повышении температуры просто не поступает.
Если холодильник совсем не включается, то в 20% случаев проблема сводится к поломке мотора. Если же мотор исправен, но необходимо произвести ремонт компрессора холодильника своими руками, нужно последовательно проверить главные элементы – термодатчик и реле. Каждое устройство при поломке подлежит замене. Если всё работает хорошо, менять надо сам компрессора, расскажем, как это сделать своими руками.
