Монтаж водяного теплого пола собственноручно
После того как Вы закупили материалы, можно приступать к монтажу.
Ввиду того что перекрытия могут быть не только бетонным, но и деревянным, мы рассмотрим оба варианта
Монтаж водяных теплых полов своими руками мы разделили на 6 этапов:
2.1. Очистка основания2.1.1. Бетонный пол
Уберите весь мусор и сбейте отдельные бетонные наросты, если они есть. Не волнуйтесь если основание пола неровное, это никак не повлияет на качество монтажа.
2.1.2. Деревянный пол
Просто очистить поверхность от крупного мусора.
2.2. Утепление основания2.2.1. Бетонное
В случае если черновая стяжка не утеплена – требуется утепление. Чаще всего утепляют экструдированным пенополистиролом (Пеноплэкс) или матами. Плиты Пеноплэкса или маты просто прибиваются дюбель-грибами к основанию как это показано на видео:
Видео монтажа утеплителя к бетонному основанию
2.2.2. Деревянное
Деревянное основание не нуждается в утеплении, но не лишним будет застелить его вспененным полиэтиленов (Пенофол) с отражающей поверхностью.
2.3. Монтаж демпферной ленты
Лента крепится на стены, посему, разделим все стены на 2 типа по методу монтажа.
2.3.1. Бетонная или кирпичная стена
Видео монтажа демпферной ленты к бетонной или кирпичной стене
Тут следует крепить ленту дюбель-грибами. Не стоит надеяться на самоклеящуюся ленту – она отвалится на следующий же день.
2.3.2. Деревянная, гипсокартонная, стена со штукатуркой
Видео монтажа демпферной ленты к деревянной, гипсокартонной, стене со штукатуркой
В данном случае, лента крепится обычным монтажным степлером, это просто и быстро.
2.4. Арматурная сетка
Если стяжка Вашего пола менее 3 см или в связи с рельефом основания существуют локальные места где стяжка будет менее 3 см – вам нужна будет арматурная сетка.
Сетку можно укладывать под трубу и на трубу. Но если Вы положите сетку на трубу, то Вам будет очень неудобно ходить по ней во время монтажа бетонной стяжки, сетка под ногами будет выгибаться и торчать из стяжки, чтобы этого избежать необходимо положить несколько досок и ходить только по ним.
Видео монтажа арматурной сетки
2.5. Крепления для трубы
Крепежные элементы трубы подбираются исходя из типа утеплителя, наличия закрепленной арматурной сетки под трубой и типом основания.
Об этом уже говорилось в пункте
Крепежные элементы для трубы
2.6. Укладка трубы
Перед началом монтажа необходимо определиться с методом укладки трубы и местом где будет размещаться коллектор. Существует 3 варианта:
- двойной спиралью (рис.1);
- змейкой (рис.2);
- двойной змейкой (рис.3).
Схемы укладки трубы теплого пола
Самый эффективный вариант — это двойная спираль (рис.1), в этом варианте тепло распределяется максимально равномерно.
К этому моменты Вы должны были уже определиться с шагом укладки трубы. А для того чтобы было удобней производить монтаж рекомендуем сделать лекало размером равным Вашему шагу укладки из любого подручного материала (кусочка трубы или утеплителя, например).
Начинать монтаж рекомендуем с самых дальних от коллектора контуров!
Видео укладки трубы водяного контура
2.7. Монтаж коллектора
Коллектор обычно монтируется в специальный шкаф и на стену.
2.7.1. Сборка коллектора
Для начала надо собрать коллектор и закрепить его на месте.
Видео-инструкция по сборке коллектора
2.7.2. Обвязка коллектора
После сборки коллекторного узла и монтажа его в том месте где Вам необходимо, переходим к «обвязке» (присоединение петель водяного теплого пола к патрубкам коллектора через фитинги) коллектора.
Видео по обвязке коллектора водяного пола
2.7.3. Опрессовка системы
После того как у нас уже собрана вся основная система водяного теплого пола, ее необходимо «опрессовать» (заполнить контура теплого пола теплоносителем или сжатым воздухом). Это делается для проверки герметичности.
Рекомендуется оставить опрессованную систему под давлением 3-6 бар на 1-2 суток чтобы выявить возможные протечки.
Видео-инструкция по заполнению водяного теплого пола теплоносителем
После опрессовки и проверки системы можно переходить к монтажу цементно-песчаной стяжки.
Методика расчета энергозатрат по видам
Для определения количества потребляемого тока в электрических полах, существует несколько критериев:
- уровень теплоизоляции комнаты;
- толщина изделия;
- потери тепла.
Расчет расхода энергии, которая потребляется при обогреве, осуществляется с помощью формулы:
W=S×P×0.4 (S — площадь, P — мощность, 0.4 — коэффициент прогреваемой площади).
Расчет матов и электрических кабелей
Чтобы определить, сколько электроэнергии потребляет теплый пол, рекомендуется брать во внимание следующие факторы:
- Отапливаемая площадь. В этом случае нужно учитывать свободное от мебели пространство. Как правило, показатель варьируется в пределах 12–15 м². Данная зона будет использоваться для прокладки мата или кабеля.
- Специальный провод. Питательный элемент должен иметь мощность в пределах 2.2 кВт/ч. Такого показателя хватит для обогрева 15 м² комнаты. На отечественном рынке существует множество вариантов, мощность которых составляет 2.3 кВт и более. Подобные изделия не нужны для жилых помещений постсоветского пространства, так как провода не будут функционировать на всю мощь.
- Постоянный обогрев кабеля. Это необходимо для поддержания соответствующей температуры в помещении. Кабель необходимо прогревать 20 минут каждый час.
- Максимальная нагрузка. Электрические полы потребляют около 1950 Вт каждый час с учетом максимальной нагрузки. С таким показателем температурный режим может достичь 50 градусов. Однако нормой считается всего 25 °C. В случае максимальной нагрузки, расход энергии будет составлять 960 Вт.
Когда владелец жилища использует двухтарифный счетчик, платить за потребление энергии удастся гораздо меньше. Чтобы рассчитать расход потребляемой электроэнергии во время прокладки кабеля, необходимо посчитать длину изделия. Для этого следует применить калькулятор со следующей формулой:
L=I/a (I – длина кабеля, a — шаг между петлями).
Получить размер потребляемых ресурсов получится, умножив посчитанный параметр на мощность кабеля. В итоге отобразится расход на 1 м².

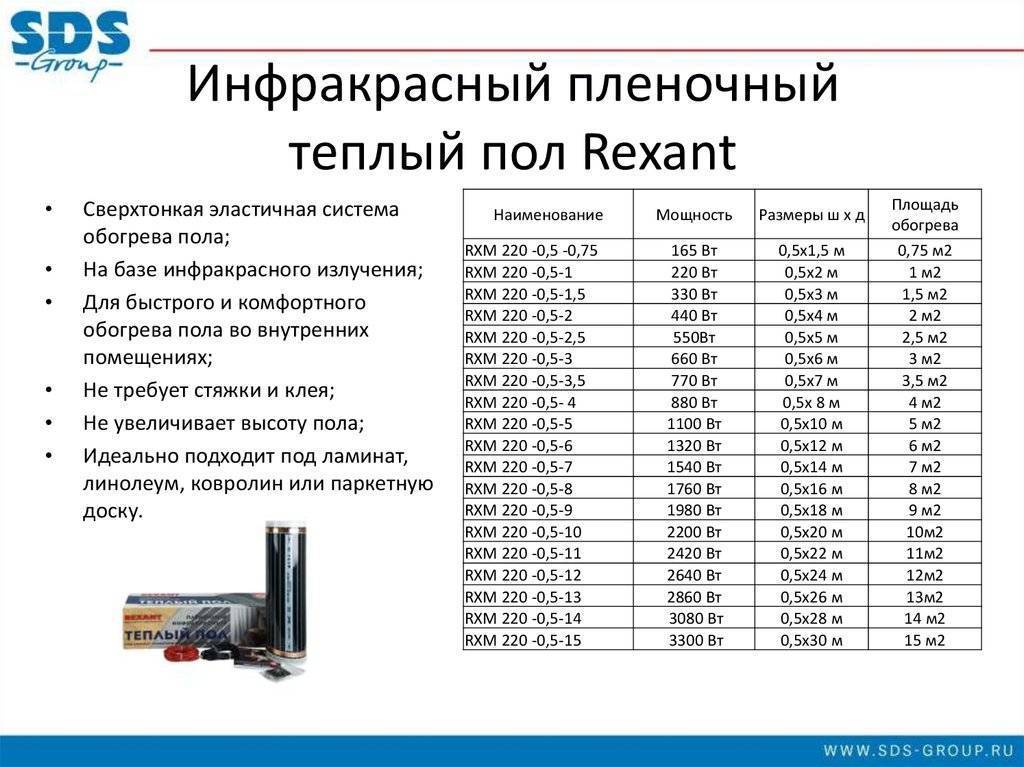

Расчет инфракрасных теплых полов
По расчетам выявить потребление электроэнергии в инфракрасных теплых полах, получится в том случае, если учесть уровень подготовки комнаты. Также немаловажную роль играет пленка и ее мощность. Если использовать оборудование в качестве дополнительного источника, показатель мощности электрического теплого пола составит 0.15 кВт, а если основного — 0.22 кВт.
Просмотреть расход электричества в теплых пленочных полах можно на примере помещения площадью 50 м². При этом мощность изделия составляет в пределах 0.15 кВт. Расчет осуществляется с помощью следующей формулы:
W=50×150×0.4=3000 Вт.
Готовый результат потребуется умножить на тарифный план жилого комплекса. Полученная цифра и будет конечным показателем, необходимым для месячной оплаты. Стоит заметить, что при использовании счетчика «Ночь-День», результат будет приблизительным. Если правильно осуществить планирование и прокладку, затраты удастся заметно уменьшить.
Энергопотребление теплого пола
Расход электроэнергии инфракрасного пленочного теплого пола высчитывается по простейшим формулам. Перед монтажом необходимо определиться, как будет использоваться пленка – как основной источник обогрева или как вспомогательный источник тепла в дополнение к радиаторам, батареям и другим приборам.
Если пленочный теплый пол будет выступать как дополнение, потребуется пленка мощностью 150 Вт/кв. м. Для работы в самостоятельном режиме ее мощность должна составлять 200-220 Вт/кв. м. Если помещение холодное, да еще и сырое, увеличиваем мощность до 300 кв. м. В качестве основы для наших расчетов мы выберем два образца – мощностью 150 и 220 Вт/кв. м. Давайте посмотрим, сколько теплый пол потребляет электроэнергии в месяц, в киловаттах.
Для начала следует посчитать площадь самих пленочных теплых полов. Площадь помещения нас особо не интересует, но расчеты ведутся для комнат с высотой потолков до трех метров. Обычно пленка располагается не под всей площадью помещений – под кроватями, диванами и шкафами она не нужна, так как здесь она может повредиться в результате элементарного перегрева. Поэтому перед расчетами нужно составить план и определиться, где будет лежать ИК-пленка и сколько ее нужно.
Представленные цифры действительны при круглосуточной работе пленочных теплых полов, но на практике они работают в прерывистом режиме, повинуясь системе терморегуляции.
Предположим, что площадь нашего домовладения составляет 100 кв. м. Из этой сотни под мебель отводится около 20% всей площади. Итого площадь ИК-пленки в доме составляет 80 кв. м. Если она используется как основной источник тепла, суточное потребление электроэнергии теплым полом составит 17,6 кВт. Для вспомогательного источника потребление составит 12 кВт.
Основной теплый пол потребляет электроэнергии в месяц максимум 528 кВт, вспомогательный – 360 кВт. Цифры вполне сносные, но они не совсем верные. Необходимо учитывать:
- Уровень тепловых потерь в обогреваемом здании;
- Наличие терморегуляции и установленной на нем температуры;
- Характер использования жилого здания.
Расчет теплых полов как основного отопления
А как узнать, хватит ли тепла от электрического пола, чтобы согреть все помещение и дом? Для этого требуется высчитать ваши теплопотери. Безусловно в каждом случае все индивидуально, и куча факторов будет влиять на погрешность.
Однако можно приблизительно сориентироваться на требования СНиП.
Они говорят, что нормальная теплопотеря для стандартной жилой квартиры – это 1кВт/ч на площади в 10м2.
При этом высота потолков – максимум 3м, а стены, пол и все остальное должно быть утеплено опять же согласно СНиП.
Возьмем те же расчетные данные, что и ранее. Площадь комнаты 20м2.
Соответственно на такой площади теплопотери составят – 2кВт/час
Ваша задача перекрыть полученные данные. То есть, вы должны уложить маты определенной мощности и на определенной площади так, чтобы итоговый результат от такого монтажа был либо равен, либо превышал расчетные тепло потери помещения.
Мы знаем, что полезная площадь, которую можно использовать под маты или греющий кабель в комнате – 8м2.
Исходя из этого высчитываем, какой мощности теплый пол нужно выбрать, чтобы его хватило для согревания комнаты как основного источника тепла.
Итого для нашей комнаты имеем:
Pтп= 2 / 8 = 0,25кВт/м2
При этом если вы проживаете в климатической зоне, когда несколько дней температура на улице может опуститься до -30 градусов, рекомендуется к этой мощности добавить еще +25%.
Если такого мощного мата или кабеля нет в наличии, то попробуйте увеличить полезную площадь укладки и сделать расчет заново.
Очистка фильтрата
В результате хранения мусора неизбежным процессом является возникновение фильтрата. Его образование происходит в течение нескольких лет под действием атмосферных осадков. Они, проходя через огромный слой различных отходов, вбирают в себя вредные вещества.
Как результат, состав фильтрата — это неприятно пахнущая жидкость со сложным химическим составом.
Осадки, «обогащенные» вредными веществами, весьма опасны для всего живого. При попадании в поверхностные или грунтовые воды и распространении вместе с ними, фильтрат может нанести непоправимый вред.
Чтобы избежать этого, еще на этапе проектирования сметой предусматриваются затраты на периодическую очистку фильтрата.
Для обеззараживания фильтрата существует несколько методов:
- Фильтрация механическим способом.
- Отстаивание.
- Применение биологических добавок для очистки.
- Физико-химические методы очистки.
- Выпаривание.
- Обработка фильтрата лазером.
Способ очистки фильтрата — это исключительно выбор владельца полигона. Этот процесс требует значительных финансовых вложений и должен предусматриваться заранее.
Важно, чтобы выбранный метод очистки фильтрата не противоречил требованиям инструкций, СанПиНа и СниПа. Также еще одной крупной статьей затрат для владельца полигона является его рекультивация. Этот процесс необходим тогда, когда срок эксплуатации земли под хранение отходов закончился
Этот процесс необходим тогда, когда срок эксплуатации земли под хранение отходов закончился
Также еще одной крупной статьей затрат для владельца полигона является его рекультивация. Этот процесс необходим тогда, когда срок эксплуатации земли под хранение отходов закончился.
Полигон рекультивируют в целях дальнейшего использования, например, в хозяйственных нуждах. Для того чтобы накрыть отходы используется геомембрана для полигонов ТБО.
Рекультивированным считается участок, когда он прошел два типа обработки: техническую и биологическую, и готов к дальнейшему использованию.
Грамотный подход к утеплению балкона: калькулятор расчёта толщины теплоизолятора
На чтение: 1 минута Нет времени?
Так уж повелось в нашей стране, что зимы у нас морозные, осень дождливая и ветреная, и даже летом некуда деться от вездесущих сквозняков. Мечта каждого хозяина, имеющего балкон или лоджию, создать на этой, на первый взгляд, неприглядной территории настоящий оазис или зону отдыха. Вопрос лишь в том, как правильно и точно рассчитать расход материалов, чтобы распланировать траты и не переплатить лишнего. Специально для наших читателей редакция HouseChief.ru разработала удобный и наглядный калькулятор, который поможет домашним мастерам без специальной подготовки точно рассчитать необходимую толщину утеплителя для балкона или лоджии.
Тёплый балкон чаще всего это многослойная конструкция, которую нужно грамотно рассчитать
Читайте в статье
Терморегулятор
Механический термостат
Если делать сравнение любой системы тёплый пол с кровообращением организма человека, то терморегулятор, безусловно, является сердцем. Именно этот прибор отвечает за сохранение в комнате установленной температуры.
Терморегуляторы могут быть двух видов: которые можно программировать и, которые нет. Не программируемые имеют ограниченные функции и могут только сохранять необходимую температуру, но они намного дешевле программируемых терморегуляторов.
Приобретение устройства с механической регулировкой выйдет приблизительно от 1600 руб., а стоимость устройства с экраном – от 2700 рублей.
Программируемое оборудование дает возможность установить разные функции нагрева для любого времени. К примеру, с утра, когда еще холодно, он увеличивает температуру, а днем, когда все ушли на работу, экономит электроэнергию и не обогревает, ближе к возвращению жильцов включается для обогрева комнаты. Естественно, цена данных устройств выше.
Таким образом, за качественный терморегулятор с дисплеем, 5-ю программами для работы и 6-ю программируемыми промежутками времени нужно будет отдать примерно 4800 рублей.
Факторы, определяющие мощность теплого пола
На выбор мощности устройства влияет много причин, которые нужно учитывать, чтобы отопительная система работала эффективно.
Климатические условия так же играют важную роль. Если дом находится в регионе с холодным климатом, то производительность отопительной системы следует выбирать с запасом.
Основной обогрев или нет
Один из факторов, оказывающих влияние на мощность — тип обогрева, то есть, система будет основным источником тепла или дополнительным. Если — это основная отопительная система, то требуется устройство более высокой производительностью, необходимый уровень удельной мощности — 200 Вт на м2.
Каждый вид греющего пола имеет свои стандартны по тепловой мощности на квадратный метр:
- кабельные — 220 — 230 Вт;
- кабельные маты — 100 — 160 Вт;
- инфракрасная плёнка — 130 — 230 Вт;
- стержневые — 130 — 160 Вт;
- водяные — 40 — 150.
Вид помещения и его размер
У каждого помещения в квартире своя функция, в зависимости от которой определяется температурный показатель. Кроме того, на температуру влияет площадь комнаты, и количество оконных проёмов.
К примеру, мощность обогревательной системы уложенной на лоджии должна быть выше, чем предназначенной для кухни.
В большинстве случаев, производители электрических полов прикладывают рекомендации по данным параметрам:
- ванная комната — 150 до 180 Ватт/м2;
- остеклённый балкон — 150 до 180;
- кухня, спальня, коридор — 110 до 150.
При определении мощности тёплых полов в зависимости от размера обогреваемого помещения, не нужно брать в расчёт участки, где будет располагаться тяжёлая мебель, так как под ней установка обогрева не рекомендована. Естественно, чем меньше площадь комнаты, тем потребуется обогреватель меньшей производительности.
Напольное покрытие
Показатель мощности обогрева во многом зависит от финишного покрытия. Ведь материал имеет разную степень теплопроводности.
При использовании тёплого пола под ламинат, затраты на теплоресурс возрастут, так как данный материал является плохим проводником тепла. Если использовать ковролин или линолеум, то нагрев произойдет быстрее, что приведет к экономии тепловой энергии.
Теплоизоляция помещения и тепловые потери здания
Теплоизоляция дома, от которой во многом зависят потери тепла — один из важнейших факторов при определении мощности тёплого пола на метр кв. При плохом утеплении (окон, дверей, перекрытий) система будет дольше работать, и больше потреблять теплоресурса, а это приведёт к увеличению расходов.
В старых панельных домах, толщина стен всего 10 — 15 см. В таких стрениях тепловые потери достигают 50%.
| Температура в градусах | Хорошая изоляция (Вт/м2) | Средняя | Плохая |
| 18 | 40 | 70 | 110 |
| 20 | 47 | 77 | 117 |
| 24 | 90 | 120 | 160 |
Приблизительную оценку теплоизоляции помещения можно произвести самостоятельно, используя онлайн-калькулятор. Согласно современных СНИПов, уровень теплозащиты должен быть в пределах 100 -130 Вт/м2.
Вид монтажа
Способ монтажа тёплого пола, также влияет на выбор его мощности. Ведь от толщины «пирога» зависит его теплоотдача.
Способы укладки:
- Цементная стяжка — один из вариант монтажа. Бетонный раствор заливается минимальным слоем 30 мм. Для прочности конструкции на теплоизоляцию укладывается полипропиленовая фибра, или монтажная сетка, к которой крепится нагревательный элемент. Поверх заливается бетонная стяжка. Чем толще бетонный слой, тем время прогрева дольше, но при этом, тепло аккумулируется, что увеличивает период остывания.
- Теплый пол под плитку — часто делается на старое основание. Сначала укладывается кабель с определённым шагом, чем он меньше, тем лучше. Нагреватель заливается плиточным клеем, после затвердевания монтируется плитка. Такой способ обеспечивает хорошую теплоотдачу.
- Сухой монтаж под ламинат — если невозможно заливка бетонной стяжки, из-за тяжести конструкции, то осуществляется монтаж в штробы. Чтобы температура была равномерной по всей поверхности, штробы должны иметь глубину 10 мм, в которые укладывается нагревательный элемент. Если кабель высокой мощности — 180 — 200 Вт, то штробы рекомендовано делать глубиной 15 — 20 мм.
Тип терморегулятора
Терморегулятор — устройство фиксирующее сигналы от датчика температуры. Он отвечает за подачу электроэнергии в устройство, и при необходимости включает и выключает нагрев, что приводит к экономии ресурса.
Пример расчета
Чтобы рассчитать, сколько потребляет теплый пол, надо:
- Определить активную площадь напольной отопительной системы.
- Помножить ее на мощность за квадратный метр, указанную в паспорте.
В итоге получится максимально возможный расход электроэнергии. Однако столько кВт/ч пол потреблять будет только в случае включения его на полную и без регулировки термостатом. Но в реальности система электрического ТП работает по 5–20 минут в течение часа. И фактическое потребление будет в разы меньше.

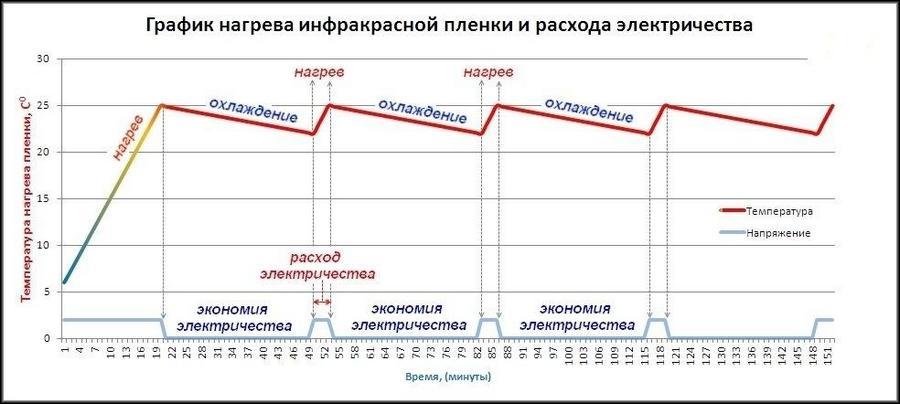

График потребления электричества
Сложного в данных расчетах ничего нет. Разобраться, почему затухает газовый котел или как выполнить подключение бойлера, зачастую и то труднее. С нагревательным полом все проще.
При площади обогрева 12 м2 и мощности ТП в 150 Вт/м2 получаем номинальный расход для помещения – 1,8 кВт/час. Но по факту такой нагревательный пол будет расходовать около 0,3 кВт за каждый час использования. В течение 10 минут он будет греть, а потом 50 минут остывать. Однако многое здесь зависит от температуры за окном и настроек термостата.
Сравнение разных систем обогрева
Сколько электричества потребляет теплый пол
Все большее количество людей для обогрева своего дома отдают предпочтение теплому полу благодаря его эффективности и простоте применения. Тем не менее, одни из основных вопросов, который часто задают во время консультации нашим специалистам: «Сколько электричества потребляет теплый пол?» и «Почему он экономичнее конвекторов?».
Для получения ответов на эти вопросы нужно провести ряд математических действий, с которыми Вы можете ознакомиться ниже.
1. Расчет общей мощности теплого пола
- Чтобы рассчитать примерное энергопотребление системы обогрева необходимо начать с определения общей мощности теплого пола, установленного в помещении (Робщ):
- Робщ = Sоб * Рmax;
- где: Sоб – обогреваемая площадь помещения, свободная от мебели; Рmax – максимальная мощность теплого пола на 1 м2.
- Общая мощность (Робщ) изначально уже указывается производителем (например, мощность нагревательного мата Thermo TVK-130 составляет 130 Вт/м2).
- Пример:
Площадь помещения 10 м2, нагревательный мат DEVI установлен на 6 м2.
Максимальная мощность (Рmax), установленного теплого пола 150 Вт/м2.
Робщ = Sоб * Рmax = 6 м2 * 150 Вт/м2 = 900 Вт
2. Вид используемого терморегулятора
Мощность теплого пола, расходуемая в течении дня (Рд), зависит от вида терморегулятора:
- с механическим термостатом теплый пол в среднем работает 12 часов в день;
- с программируемым в среднем 6 часов в день, благодаря многочисленным режимам по контролю работы теплого пола.
- Рд = t * Pобщ;
- где: t – время работы теплого пола в день.
- Пример (для теплого пола):
- Нагревательный мат DEVI, установленный в помещении, обладает общей мощностью (Робщ) 900 Вт.
- 1) с механическим терморегулятором:
- Рд = t * Pобщ = 12 ч * 900 Вт = 10 800 Вт = 10,8 кВт
- 2) с программируемым терморегулятором:
- Рд = t * Pобщ = 6 ч * 900 Вт = 5 400 Вт = 5,4 кВт
Для оценки полученного результата необходимо провести сравнение данных теплого пола с энергопотреблением среднестатистического конвектора. Для подобных обогревательных приборов существуют только непрограммируемые терморегуляторы, обладающие функцией включения/отключения.
Пример (для конвектора):
В помещении установлен конвектор мощностью 1 500 Вт. Прибор находится во включенном состоянии в среднем 12 часов в день.
Рд = t * Pобщ = 12 ч * 1 500 Вт = 18 000 Вт = 18 кВт
Полученный результат на 8 кВт больше мощности расходуемой теплым полом с механическим терморегулятором и на 12,6 кВт больше показателя с программируемым терморегулятором.
3. Стоимость работы теплого пола
Определим стоимость работы теплого пола в месяц.
Примерная стоимость 1 кВт в России – 3 руб. Среднее взятое количество дней в месяце – 30. Таким образом:
- Стоимость работы теплого пола в месяц = Рд * 30 дней * 3 руб
- Пример (для теплого пола):
- 1) Теплый пол с механическим терморегулятором: Мощность, расходуемая нагревательным матом DEVI, установленным в помещении, достигает 10,8 кВт.
Стоимость работы т.п. в мес. = Рд * 30 дней * 3 руб = 10,8 кВт * 30 дней * 3 руб = 972 руб
2) Теплый пол с программируемым терморегулятором: Мощность теплого пола составляет 4,68 кВт.
Стоимость работы т.п. в мес. = Рд* 30 дней * 3 руб = 5,4 кВт * 30 дней * 3 руб = 486 руб
- Пример (для конвектора):
- Мощность, расходуемая конвектором в день, достигает 18 кВт.
- Стоимость работы конвектора в мес. = Рд* 30 дней * 3 руб = 18 кВт * 30 дней * 3 руб = 1 620 руб
Очевидно, что для достижения комфортной температуры в помещении, теплый пол работает эффективнее конвекторов. Являясь теплоаккумулирующей системой, теплый пол даже в выключенном состоянии сохраняет тепло (особенно в случае с толстой стяжкой).
ВАЖНО!
Полученные данные приведены в среднем и относятся только к помещениям с хорошей теплоизоляцией. Для максимально корректных расчетов необходимо учитывать все факторы и условия, влияющие на теплопотери в конкретном помещении.
Наши специалисты будут рады помочь Вам с расчетом мощности теплого пола, необходимой для Вашего помещения, а также порекомендуют терморегуляторы, снижающие энергопотребление.
Копирование и использование текстов с сайта Сети фирменных магазинов «ТЕПЛЫЙ ПОЛ» без указания источника – ЗАПРЕЩЕНО!
