Смотровая яма в гараже своими руками

Бетонная смотровая яма своими руками

Это один из самых популярных вариантов обустройства. Процесс подробно описан в видео ниже.

При выборе размеров для котлована необходимо учесть планируемую толщину стенок и увеличить глубину смотровой ямы на толщину песчано-гравийной подушки.

Котлован немного (или достаточно сильно, с углом до 30 градусов при сыпучем грунте) расширяется кверху.

После получения углубления необходимых габаритов в рыхлом грунте имеет смысл обмазать стенки глиной – это помешает им осыпаться в процессе дальнейших работ.

На выровненное дно засыпают 6…10 см щебня и столько же песка, слои трамбуют вручную или с применением механической трамбовки. Далее заливают первичный слой бетона – «молоко» для скрепления трамбованной подушки. Сразу же организуют гидроизоляцию. На фото показано два слоя – обычная полиэтиленовая пленка на дне и более солидная на дно и всю высоту стенок с захлестом на пол гаража. Стыки и углы ОБЯЗАТЕЛЬНО проклеиваются и делаются внахлест.

После этого укладывают армирующую сетку и заливают основной слой.

Для бетонирования стенок потребуется опалубка. Поскольку важна внутренняя поверхность ямы, опалубку устанавливают изнутри, предварительно закрепив на стенках котлована армирующую сетку.

До бетонирования необходимо установить вытяжную и приточную трубы вентиляции.

Также устанавливаются короба с заключенными в гофро-рукав кабелями подачи электроэнергии.

После установки опалубки выполняется бетонирование.

Желательно одновременно выполнить бетонирование всего пола в гараже – это сократит время на обустройство.

После набора бетоном проектной прочности (хотя бы 50…60%) можно убрать опалубку, проверить свободный проход воздуха в вентиляционные трубы, положение и работоспособность электропроводки.

В нишах обустраивают розетки и светильники.

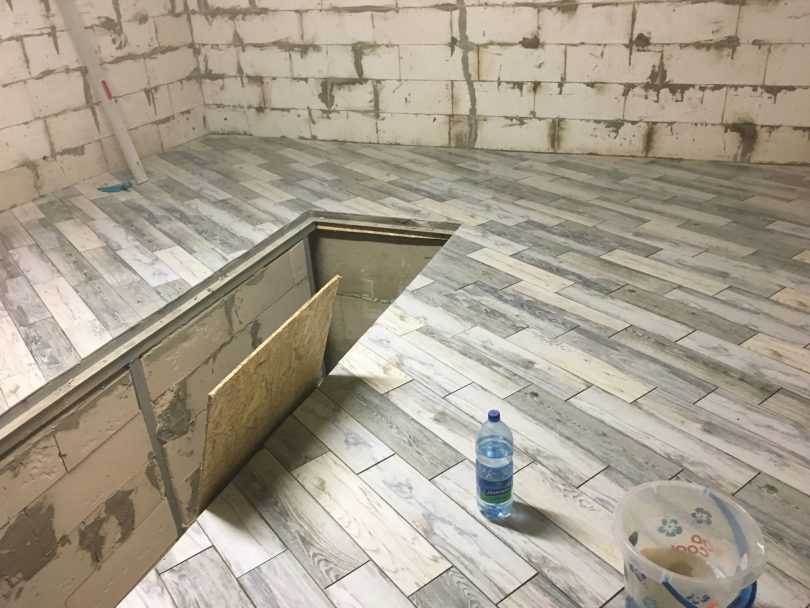

Стены штукатурят изнутри и окрашивают (по желанию). Монтируют дощатый настил на яму.

Обратите внимание: дощатые крышки делаются из отдельных частей. Так удобнее поднимать их по мере необходимости, проще заменять поврежденные части

Деревянные детали смотровой ямы обязательно следует обрабатывать антисептиком.

Внешняя гидроизоляция смотровой ямы своими руками

Вопрос относительно гидроизоляции решается на стадии планирования земляных работ, о чем подсказывает влажность грунта. Когда подземные воды залегают глубоко, то необходимость во внешней гидроизоляции отпадает, но, как показывает практика, о ее монтаже следует все-таки позаботиться.

С этой целью выравниваются стенки котлована, а дно котлована трамбуется и создается песчаная подушка высотой 5 см, которая смачивается водой и песок также трамбуется.

При близком расположении грунтовых вод вместо подушки из песка используется хорошо утрамбованная жирная глина. Затем на песчаной подушке размещается два слоя щебня разных фракций по 5 см, которые тоже тщательно трамбуются, и накрываются слоем влажного хорошо уплотненного песка толщиной 5 см.

Наиболее простой и дешевой гидроизоляцией считается битумный вариант, в котором используются рубероид, рубемаст, технониколь, но ее срок службы не превышает 10 лет. Битумная гидроизоляция укладывается в два слоя с использованием горячей смолы.

Более долговечна (свыше 50 лет) гидроизоляция из полимерных мембран и гидроизоляционной пленки (акваизол, бикрост, бутилкаучук), которые используются для гидроизоляции бассейнов, но они монтируются на армированный каркас из геотекстиля.

На этой же стадии с одного из краев котлована для надежности оборудуется приямок для скопляющейся воды и последующей ее откачки дренажным насосом. Дно приямка также выстилается гидроизоляционными материалами, и он заливается бетоном, а для страховки еще оборудуется кессоном из металла.

Полотнищами гидроизоляционного материала застилается дно и стенки котлована внахлест с запасом 10-15 см, стыки между которыми для герметичности склеиваются двухсторонним скотчем или посредством паяльной лампы, но перед этим пленка аккуратно расправляется без ее физического разрушения.

Края гидроизоляции закрепляются подсобными материалами, чтобы предотвратить скатывание их с котлованных стенок.

С целью утепления конструкции смотровой ямы наиболее пригоден ЭППС (экструдированный пенополистирол), которому не страшна сырость, он не поддается гниению, не подвержен размножению бактерий и плесени, а также выдерживает немалые нагрузки.

Заметный эффект получается, когда толщина утеплителя более 50 мм и он укладывается между гидроизоляцией и армирующим каркасом.

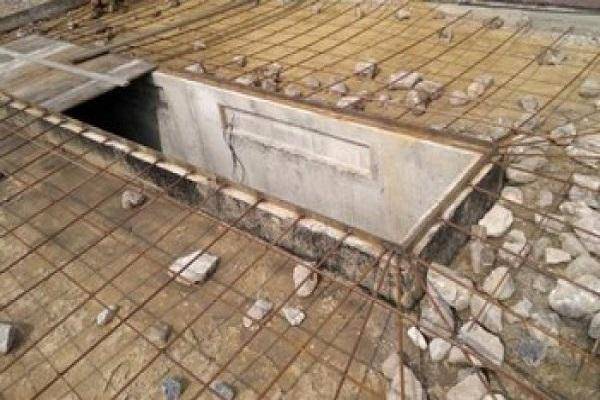

Армирование бетонного основания пола осуществляется стальными прутьями диаметром 8-10 мм с ячейками размером до 15 см, места пересечений которых скрепляются вязальной проволокой, но в этом отношении неплохо себя зарекомендовала также кладочная сетка.

Армированный каркас устанавливается на осколки кирпичей выше на 3-5 см дна смотровой ямы, в углах которого и по длинным сторонам будущей диагностической ямы не лишними будут вертикальные штыри, к которым впоследствии удобнее крепить арматурную сетку стен.

Пол заливается слоем бетона не ниже марки М200 и высотой 7-10 см, в который добавляются гидрофобизирующие вещества для улучшения гидроизоляции. В ходе укладки бетонной смеси она уплотняется бетонным вибратором или в простейшем варианте штыкованием посредством металлического прутка для удаления воздушных пазух.

Поверхность пола выравнивается по уровню, и через пару недель, когда бетонная смесь затвердеет, можно начинать создавать стены конструкции.

Планирование сооружения смотровой ямы для авто

Даже в государстве с рыночной экономикой нужно тщательно планировать серьёзные работы и работать по плану. В данном случае следует продумать и включить в свой план следующие моменты:

зачем нужна яма;
какая она будет (размеры, отделка);
оценить материальные ресурсы (что из нужных материалов имеется в наличии, что и где следует докупить);
оценить трудовые ресурсы (кто и сколько времени будет яму строить, каких специалистов потребуется приглашать дополнительно).

ФОТО: stroyday.ruСмотровая яма в гараже

Общие рекомендации

Более подробная разбивка общего плана на конкретные пункты предполагает учёт следующих вопросов: сроки работ, перечень необходимых материалов, разработка чертежа с размерами, разметка и выкапывание котлована, работы по организации вентиляции и освещения ямы и целый ряд других частных задач.

Из каких материалов делают

Для обустройства ямы применяются различные строительные материалы.

Кирпич

Кирпичом можно выложить стены. Для этой работы годится и старый кирпич, бывший в употреблении.

Бетон

Стены можно залить из бетона, но для этого придётся устанавливать опалубку.

Металл

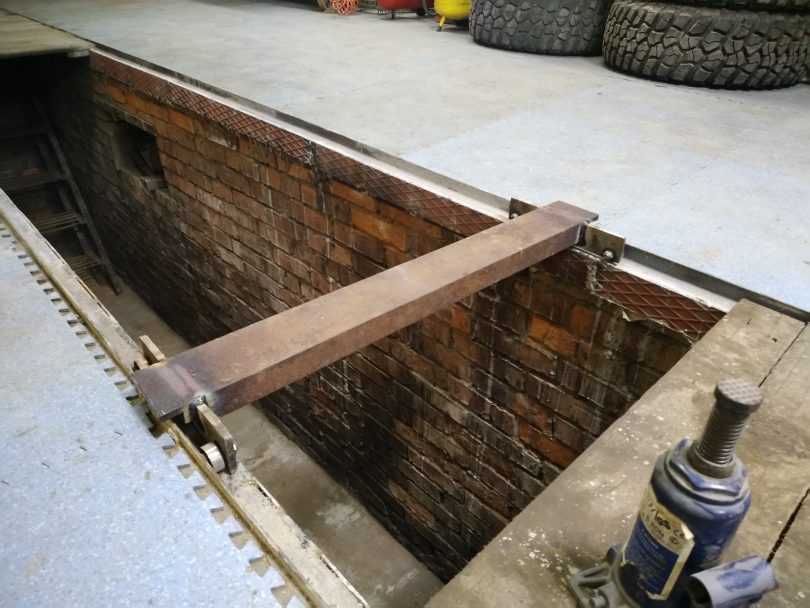

Стальным уголком можно окантовать верхний контур ямы. Из металла можно сварить лесенку для спуска в яму. Колесоотбойники тоже следует изготовить из металла.

Определение размеров

Размеры смотровой ямы определяются размерами автомобиля и человека, который в яме работает. Машина над ямой должна стоять так, чтобы был обзор всей нижней части машины и человек смог бы руками до всего добраться. За основной размер, от которого ведутся все расчёты, принимается база машины, т. е. расстояние между колёсами. Но минимальная ширина 80–85 см, меньше делать не рекомендуется. Длина ямы принимается как длина машины плюс 1 м. Но делают ямы и по 6 м, и больше. Глубина рекомендуется не менее 2 м, человеку маленького роста придётся воспользоваться подставкой.

А строительные размеры котлована должны учитывать толщину стен обустроенной ямы, толщину подушки с гидроизоляцией и стяжкой. К ширине смотровой ямы нужно добавить толщину стен с опалубкой, а к глубине – толщину подушки плюс 0,3 м.

ФОТО: m-strana.ruРазмеры смотровой ямы в поперечном сечении

Технология сооружения смотровой ямы

Не будем рассказывать, как сооружать гараж с ямой, который возводится. Это не так сложно. Расскажем о том, как сделать смотровую яму в уже эксплуатируемом гараже.

Выкапывание котлована

Будем считать, что с размерами Вы определились. Их наносят на пол в гараже, к примеру, обозначив мелом. Основное требование – яма должна располагаться посередине гаражной постройки.

Разметка котлована внутри гаража Источник parki48.ru

Обычно пол в гараже – это толстая бетонная стяжка, в которую уложен армирующий каркас в виде решетки из стальной арматуры. Поэтому по разметке надо раздолбить бетон и срезать по периметру котлована арматуру.

Из образовавшегося проема лопатами удаляют песчано-гравийную подушку и грунт. Стенки и дно котлована лопатами выравнивают по максимуму. Это трудоемкая работа, которая может затянуться на два дня. Хотя многое будет зависеть от состава грунта под строением и активности мастеров. Есть одно преимущество при строительстве смотровой ямы в эксплуатируемом гараже. Стройплощадка находится под навесом, так что дождь в данном случае не помеха.

Выкапывание котлована (выемка грунта) Источник ok-berta.ru

Вентиляция смотровой ямы

Ошибку делает тот, кто не задумывается о вентиляционной системе. А ведь ее назначение не только удалять влажный воздух. Затхлые запахи от промасленных тряпок, бензина заполнят небольшое пространство быстро, постепенно перемещаясь в сам гараж. Так что лучше затратить немного времени и денег, но вентиляцию соорудить.

По сути это пластиковая труба диаметром 100 мм, которую выводят за пределы постройки. Для этого выкапывают горизонтальную траншею, которую выводят или под фундаментом, или через стену. В нее засыпают песок и укладывают трубу с выводом выше крыши гаража. Нижний конец должен располагаться у дна ямы.

Вентиляционная труба внутри смотровой ямы Источник drive2.ru

Обустройство смотровой ямы

Итак, переходим к основным работам, связанным со строительством самой ямы. В первую очередь подготавливают дно:

Засыпают слой песка толщиною 15-20 см, который трамбуют с поливкой воды.
Засыпают щебень средней или мелкой фракции толщиною 10 см, который тоже утрамбовывают.
Проводится гидроизоляция всей ямы: пол и стенки.

Гидроизоляция

Гидроизоляция смотровой ямы в гараже – ответственный этап. Поэтому разберитесь в этом процессе.

Для проведения гидроизоляционных работ используют рулонный материал. Это может быть полиэтиленовая пленка толщиною не менее 0,2 мм, уложенная рукавом. Для этого используют рубероид или современные гидроизоляционные материалы на основе битума.

Полосы гидроизоляции укладывают полосами от стены до стены внахлест относительно друг друга со смещением в 10-15 см. Битумные изделия в местах нахлеста крепятся битумной мастикой. Полиэтиленовая пленка скрепляется самоклеящимися лентами. На фото ниже как раз показан вариант с полиэтиленом

Обратите внимание, что края гидроизоляции заводят за пределы ямы и прижимают грузом

Гидроизоляция смотровой ямы в гараже с помощью полиэтиленовой пленки Источник martand.ru

Формирование пола и стен

Подготовленное дно заливают стяжкой толщиною 3-7 см. Никакого армирующего каркаса в него закладывать не надо, потому что нагрузкам конструкция не подвергается, кроме веса человека

Поэтому основное внимание сооружению стенок

Как уже было сказано выше, здесь два варианта:

использовать кирпичи или блоки;
возвести монолитную конструкцию.

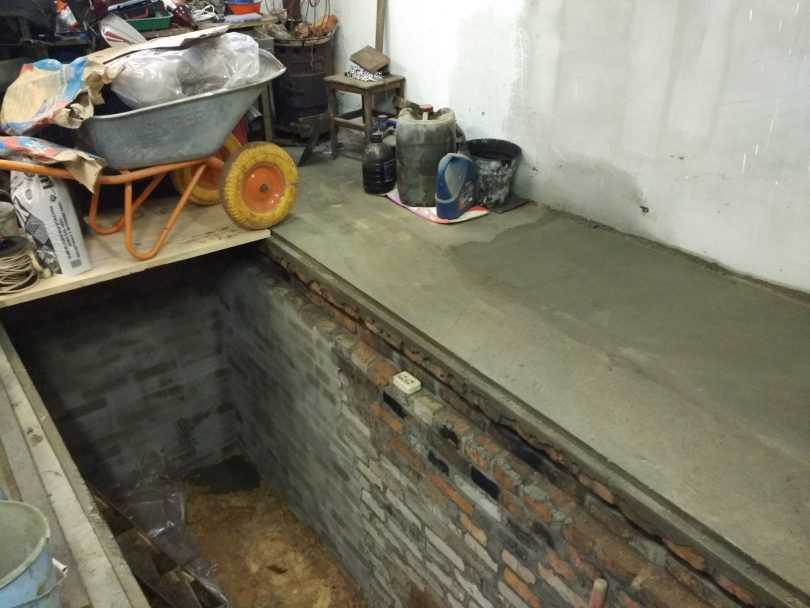

В первом случае блочный стеновой материал укладывают по периметру подготовленного котлована, укладывая элементы кладки с перевязью. То есть со смещением в половину блока или кирпича. Для скрепления используется обычный кладочный раствор с рецептурой 1:2 (цемент-песок).

Яма из блоков или кирпича Источник drive2.ru

Если сооружают монолитную конструкцию, то для этого собирают опалубку. Изготавливают ее из досок, плитных или листовых ровных и прочных материалов. К примеру, из металлического листа или профнастила, фанеры или плит ОСП.

Основная задача – собрать опалубку так, чтобы она не разъехалась под действием достаточно большого веса заливаемого бетона. Если грунт под гаражом глинистый, то опалубку монтируют как один слой ограждений с внешней стороны. Покрытая гидроизоляцией стенка котлована сама сможет спокойно выдержать любые нагрузки. Если грунт песчаный, неплотный и непрочный, тогда опалубку устанавливают в два слоя, оставляя между ними пространство для заливки бетонного раствора.

Бетон заливают за один раз, не оставляя на следующий день. Перерыв может быть между заливками, но не более 4 часов. Посмотрите на фото, вот так выглядит опалубка с залитым в нее бетонным раствором.

Смотровая яма, как монолитная бетонная конструкция Источник azowo.ru

Подготовка материала и инструмента

При подготовке к строительству необходимо обеспечить выполнение предстоящих работ, запасясь следующими материалами:

тридцатым или сороковым деревянным брусом, досками, щитами для опалубки;
бетоном для укрепления стенок и заливки пола;
кирпичом – если принято решение выполнить стены с использованием данных материалов. Возможно применение шлакоблока или пенобетона;
полимерной пленкой толщиной от двух миллиметров, для устройства гидроизоляции;
металлическим уголком для наружной окантовки;
арматурой и стальной проволокой, чтобы изготовить каркас под бетонирование;
цементом, песком или готовой смесью для выполнения кладки.

Из инструмента потребуется:

строительный уровень, для выполнения каменных работ;
бетономешалка, чтобы приготовить бетон или раствор;
болгарка;
столярный инструмент, гвозди – для устройства опалубки.

Требуемый инструмент и материалы должны быть подготовлены заблаговременно, чтобы не задерживать выполнение работ.

Особенности смотровой ямы

Если будет обустраиваться смотровая яма в гараже своими руками, размеры нужно выбрать еще на первом этапе

Но важно подумать, так ли уж вам необходима такая составляющая. Еще два десятилетия назад наличие этого элемента в гараже не обсуждалось, однако с развитием СТО появилась категория автовладельцев, которые не видят смысла самостоятельно производить обслуживание машины

Смотровая яма в гараже своими руками из железа может быть обустроена. Но если вы не хотите тратить время и силы на самостоятельный технический осмотр, то она вам будет не нужна. Некоторые утверждают, что углубление в гараже может негативно повлиять на элементы машины, ведь со дна поднимаются испарения. Это верно только лишь в том случае, когда работы производятся не по технологии. Ведь важно утеплить яму, сделать ее удобной для собственного использования. Снабдив подпольное пространство герметичной крышкой, вы можете быть уверены в том, что даже плохо утепленная яма не будет источником испарений.

Полка на шпильках своими руками

Пример полки, установленной на заклепках, показывает, что вы можете создать свой собственный дизайн вещей и предметов в гараже. Помните, что каждый дизайн начинается с эскиза.

- Во-первых, полка обрезается до желаемого размера из следующего материала ДВП или фанеры;
- Для повышения устойчивости конструкции к углам полки крепится металлический профиль с жесткими ребрами на внутренней стороне;

По краям полки (от пяти до семи сантиметров) сделаны отверстия с заклепками

Обратите внимание, что если сверлить вблизи углов, полка может сломаться после размещения на ней предметов с разным весом; Затем поместите полку на потолок и отметьте отверстия карандашом. Таким образом, мы гарантируем, что они не будут деформированы и болты не будут деформированы; Затем мы просверливаем отверстия для анкеров. Удалите грязь, образовавшуюся после сверления отверстий

Вставьте анкер до упора в отверстие и затяните гайки;

Удалите грязь, образовавшуюся после сверления отверстий. Вставьте анкер до упора в отверстие и затяните гайки;

- Прикрепите к анкерным болтам. Затем закрепите накидными гайками. Не лишним будет закрепить их другой простой гайкой, которая должна быть навинчена на резьбу болта;
- Наконец-то мы добавили саму полку. Для этого на болт и закрепляется гайка, а затем шайба. Сама конструкция прикручивается к концам болтов. Мы починим его шайбой Гровера и еще одним орехом. Шайбы защищают конструкцию от поломки. Шайба Grover не создает крепежной гайки. Крепежные элементы отрегулированы по уровню;

Если вы построите такую полку, в гараже будет гораздо больше места. Чтобы закрепить конструкцию на месте, необходимо прикрепить ее к металлическому углу, который крепится к стене с одного конца и к полке с другого.

Из этого примера можно сделать вывод, что можно обойтись без арендованных мастеров и построить красивую полку в гараже собственными руками. Все, что вам нужно, это немного терпения и усилий.

Подробную информацию о том, как сделать собственные полки в гараже, вы можете найти в этом видео:

Page 3

Располагая верстаком в гараже, вы можете выполнять ремонт самостоятельно, не прибегая к дорогостоящим гаражам и коммунальным услугам.

Сборные верстаки не дешевы и не всегда помещаются в мусор, поэтому лучше построить письменный стол для мастерской собственными руками.

Перед началом работы необходимо определить тип Workbench и выбрать дополнительные функции для вашей модели.

Материалы для работы

Точное количество зависит от размеров и конструкции. Перечень может меняться в зависимости от способа сооружения. Чаще всего используется следующее:

Как сделать забор из профнастила для частного дома: дизайн с фото, подробная инструкцияСделать забор из профнастила для частного дома можно своими руками. Процесс проще, чем большинство других вариантов….

Песок для раствора. Главное, чтоб в нем не было вкраплений из глины и корней растений. Понадобится гравий, из него насыпается основа под стяжку. Щебень можно применять вместо гравия, также его удобно использовать в качестве наполнителя при заливке монолитной конструкции. Покупать только варианты мелкой фракции.
Цемент. Его количество зависит от характера работы. Если будет кирпичная кладка или блоки, то он нужен только для кладочного раствора и стяжки. А если будет заливаться бетон, то цемента пойдет намного больше.
Арматура. Лучше всего применять варианты толщиной 8 мм, они прочны, при этом не очень массивны. Для связывания заранее приобрести гибкую вязальную проволоку.
Кирпич или бетонные блоки. Рассчитать количество исходя из размера стенок. Кладку можно делать в половину или четверть кирпича, стены не испытывают особых нагрузок, поэтому можно сэкономить на материале. Если есть старый, но еще крепкий кирпич, можно использовать и его.
Доска и брус. Нужны для сборки опалубки, если стенки будут заливаться бетоном. Использовать прочные варианты, так как бетон тяжелый и может продавить тонкую доску своим весом. Часто используют плиты ОСП, они не боятся влаги и очень жесткие.
Металлический уголок и профильная труба. Уголком делается обрамление по периметру для укрепления. А из трубы крепится отбойник, чтобы исключить попадание колеса в яму. Также из металла можно сварить лестницу, а можно сделать каркас их стали, а ступеньки из дерева.

Как сделать овощную яму в гараже

Если в гараже уже есть смотровая яма, погреб делается отдельно, в другом конце помещения или рядом с ней, обычно он располагается на небольшом расстоянии от стены, примерно в полуметре, и в отличие от СЯ у него несколько другие размеры:

длина – 2,5-3 м;
ширина – 2-2.5 м;
глубина – примерно 1,7 м.

Размеры погреба могут отличаться от вышеуказанных габаритов, все зависит от величины самого гаража. В этом строении обязательно должна быть предусмотрена герметичная крышка-люк, приставная лестница (лучше ее изготовить из дерева). В погребе следует предусмотреть:

защиту от влаги;
вентиляцию;
засыпной пазух.

Электричеством и теплоизоляцией овощную яму дополняют по желанию, перед строительством важно предусмотреть два момента:

нужно убедиться, что под будущим погребом не проходят силовые провода, нет водоканала или газопровода;
грунтовые воды должны проходить ниже уровня фундамента предполагаемой овощной ямы.

Как и при создании СЯ для погреба также в первую очередь выкапываем котлован, затем:

на дно посыпаем и утрамбовываем слой щебня, примерно 10-12 см;
укладываем следующий слой – строительный песок (около 15 см), тщательная утрамбовка здесь тоже обязательна;
заливаем дно ямы битумом или другим подобным составом, если необходима гидроизоляция, стелем рубероид (также можно использовать другой подобный материал);
заливаем бетоном, для прочности конструкции его желательно армировать;
даем бетонному раствору хорошо схватиться и высохнуть, затем укрепляем стены — заливаем бетоном или выкладываем кирпичом (последний вариант наиболее предпочтителен).

Стандартная толщина стен – в полтора кирпича, для прочности и лучшей гидроизоляции промазываем кладку битумным раствором. Стены ямы должны быть очень прочными, ведь автомобиль может размещаться в любом месте гаража, и нежелательно его оставлять на хранение на смотровой яме.

Потолок в погребе выполняется в виде свода, чтобы потолочные кирпичи удержать при строительстве, их выкладывают на дощатом шаблоне. Верхнюю часть погреба можно сделать из бетона, главное, чтобы она была прочной, а лаз обычно изготавливается посередине. В овощной яме потолок нередко утепляют, в качестве материалов используют пенопласт и керамзит, чтобы утеплительный слой закрепить, его заливают горячим битумом. Также для утепления используют стекловату, опилки с цементом, теплоизоляцию можно не применять в условиях мягкого и теплого климата.

В погребе необходимо сделать полки для съестных запасов, емкости для хранения овощей. Полки обычно изготавливаются из досок и брусьев, проветривание помещения в основном обеспечивается посредством естественной вентиляции. Принудительная вентиляция эффективнее обеспечивает циркуляцию воздуха, но и требует более значительных финансовых затрат. Обычно для принудительной вытяжки применяется электровентилятор, он монтируется непосредственно в вентиляционной трубе.

Основная технология постройки

После того, как яма вырыта, надо качественно выровнять стенки и дно лопатами. После этого в первую очередь обустраивается пол. Сначала дно засыпается песком слоем примерно равным 20 см. Песок хорошо утрамбовывают, при необходимости поливая водой.

Поверх утрамбованной песчаной подушки укладывается щебень. Его слой не должен быть меньше 10 сантиметров. Щебень так же хорошо утрамбовывается. Сверху щебня укладываются и вяжутся проволокой хлысты металлической или пластиковой арматуры (6-8 мм) вдоль и поперек ямы, образуя квадраты со стороной примерно 150 мм.

Для армирования можно использовать и строительную решетку. Заключительным этапом дно ямы заливается бетоном. Толщина слоя при этом должна быть не менее 80 мм.

Гараж на столбах, сваях или мелкозаглубленной ленте

Эти типы основания предполагают отсутствие подвала.

В целях экономии или в условиях нехватки времени можно устроить столбчатый фундамент под гараж, вкрутить сваи или залить мелкую ленту с одной нитью армации.

Работы не требуют особой квалификации или большой бригады. Любое устройство можно осилить вдвоем:

Столбы размещают в точках наибольшей нагрузки, изготавливают из кирпича, ЖБИ или заливают в опалубку. В основании устраивается песчаная подушка и гидроизоляция.
Сваи покупают с литым буром, вкручивают, затем полость внутри трубы заливают бетонным раствором.
Мелкозаглубленная лента делается, как и заглубленная. В данном случае отличие состоит в количестве армирования и глубине траншеи.

При выборе фундамента не стоит опираться лишь на данные по материальным затратам. Для принятия верного решения следует понять на каком типе почвы будет проходить строительство, как глубоко залегают грунтовые воды, а также оценить рельеф местности. О том, как сделать свайный фундамент для гаража, смотрите в этом видео:

Пучинистые почвы не любят легких строений на глубокозаглубленных лентах. Определившись с типом грунта, рассмотрите ландшафт. При больших перепадах высот участка строительства фундамент необходимо делать либо свайным, либо комбинировать разные типы основ.

Для сохранности и увеличения срока службы любого фундамента необходимо устроить на здании желоба водоотводов, а нижнюю часть защитить опалубкой.

Вентиляция ямы в гараже

Тип вентиляции во многом зависит от размеров гаража, для достаточно больших гаражных конструкций можно ограничиться естественной вентиляцией, для маленьких помещений необходимо принудительное вентилирование. Вытяжное отверстие практически всегда выполняется сверху, у потолка, в помещении закрывается металлической или пластиковой решеткой, приточная вентиляция устанавливается внизу, не выше, чем 0,5 м от пола.

Вытяжное отверстие естественной вентиляции стараются проделывать с подветренной стороны, обычно оно снаружи защищено от дождя и снега гаражной крышей. Питание для электровентилятора берется от местной электросети или аккумулятора, направление движения лопастей подбирается опытным путем.
