Вальма и ендова
Если центральное стропило вальмы сделать равным рядовому стропилу, то скат вальмы и скаты крыши получатся с равными углами наклона. На плане в торцах дома образуются одинаковые квадраты, в которых накосное стропило режет их по диагонали под углом 45°. Такое конструктивное решение упрощает строительство и экономит строительные материалы.
Если центральное стропило не равно рядовому, то наклон ската вальмы не равен наклонам скатов крыши и в плане накосное стропило режет прямоугольник под углом не равным 45°.
Для разметки накосного (диагонального) стропила вальмы изготовьте шаблон из фанеры. При работе в английской метрической системе и равных наклонах скатов и вальмы основание шаблона делают равным 16,97 размерным единицам. При работе в европейской десятичной метрической системе — 14,14 размерным единицам.
Для разметки накосного стропила, когда угол наклона вальмы не совпадает с углом наклона ската, возьмите размеры стропильного треугольника вальмы, рассчитанные калькулятором и уменьшите их в 10, 15 или 20 раз до размеров приемлемых для изготовления шаблона. Так же поступите, если уклоны крыши задаются углом или высотой ската, а не безразмерными единицами. Либо используйте размеры шаблонов предложенные калькулятором.
Для изготовления накосного стропила используются одиночные и спаренные доски. Методика, описанная ниже больше подходит для спаренных стропильных ног.
Высоту накосного стропила определите по высоте вертикального распила рядового стропила. Снимите с него размер и перенесите на линию вертикального распила накосного стропила.
Под укладку обрешетки в чердачных крышах выравнивается верхняя часть накосных стропил. В мансардных ещё и нижняя часть — под внутреннюю обшивку. Таким образом сечение накосного стропила получается в виде перевернутой буквы V. Величина углов скоса берется из калькулятора. Верхний и нижний торцы накосного стропила также делается в виде буквы V. Вверху для плотного примыкания к стропилам, внизу для подшивки карнизной доски.
Угол, на который нужно спилить верхнюю часть стропила назовем углом для опирания обрешетки. Его значение определяется по калькулятору. В крышах где угол наклона скатов равен углу наклона вальмы он будет одинаковым с левой и правой стороны стропила. Угол, на который нужно спилить нижнюю часть стропила равен верхнему углу. Если мансарда не будет обшиваться изнутри нижнюю часть накосного стропила подпиливать не нужно.
Установите диск циркульной пилы на величину угла опирания обрешетки полученного калькулятором и срежьте верхнюю кромку доски. Если нужно, сделайте второй разрез параллельный первому в нижней части стропила, на расстоянии высоты накосного стропила.
Верхний вертикальный срез в торце стропила сделайте, установив пилу на угол 45° для вальмы равной скату или на угол, показанный калькулятором, если угол вальмы не равен углу ската.
Разметку опорного выреза делайте аналогично такой же разметке на рядовом стропиле, только для рисования горизонтальных и вертикальных линий выреза используйте шаблон для накосного стропила. Сначала отмерьте от нижней точки торцевого скоса стропила (AW) расстояние равное диагонали вальмового стропильного треугольника (Gw) взятого из калькулятора и отметьте точку Bw. Навесьте на стропило шаблон и отчеркните линию BwCw. Её длина должна быть равна ширине доски обвязки каркасной стены (или ширине мауэрлата каменных стен). Измерьте эту ширину непосредственно на строящемся объекте и прибавьте к ней, если необходимо, толщину обшивки стен и погрешность на кривизну стен 0…10 мм. Из точки Cw с помощью шаблона начертите вертикальную линию разреза, точка Dw.
Линию BwCw пилите пилой с диском, поставленным на 0°, а линию CwDw под углом 45° если наклоны вальмы и скатов равны. На крыше, в которой наклон скатов и вальмы разный, выставляйте диск на тот градус, который показывает калькулятор. Заканчивайте разрез ручной пилой.
Если крыша не подшивается изнутри и в связи с этим накосное стропило не подрезается по высоте, его разметка немного изменяется. Делается все также, как и для подрезанного снизу стропила, только все измерения производятся от черты разметки высоты.
Накосное стропило сплачивается из двух досок гвоздями.
Стропило ендовы изготавливается аналогично стропилу вальмы. Они различаются профилем сечения и нижним концом. Ендову можно назвать вальмой вывернутой внутрь крыши. Углы примыкания верхних концов ендового и вальмового стропил к коньку и угол подрезания их нижних концов равен 45° если наклоны скатов и вальмы равны. Если наклоны скатов не равны угол рассчитывается калькулятором.
Соединение стропил со стеновыми конструкциями
Независимо от того, стропильная система какого типа (наслонного или висячего) используется в конкретном случае, она должна передавать нагрузки, создаваемые кровлей, на несущие конструкции, предусмотренные проектом здания, — стены либо колонны
Именно поэтому соединение стропил с несущим контуром дома является столь важным, и ему следует уделять особое внимание
Практически любой проект здания предусматривает наличие мауэрлата – подстропильного бруса. Если используются стропила наслонного типа, то он будет работать на срез, а если висячего типа – работают на сжатие, в направлении, которое совпадает с ориентацией несущих стен. Из-за различных направлений векторов действующих сил для крепления наслонных и висячих стропил используют крепления разных конструкций, поскольку они должны обеспечивать компенсацию нагрузок различного рода.Основная задача, которую должны решать соединения стропильной системы наслонного типа, — предотвращение проскальзывания стропил по мауэрлату. В данном случае нагрузка, создаваемая собственно весом кровли и иными факторами (например, слоем снега), направлена перпендикулярно плоскости перекрытия. В связи с этим соединение стропил с мауэрлатом должно производиться таким образом, чтобы не происходило «расползание» стропильных ног, которое тем вероятнее, чем больше их длина. Для этого, помимо гвоздей, болтов и накладных деталей из металла, применяются различные плотницкие крепления, обеспечивающие надежное соединение деревянных элементов между собой.
Часто при строительстве нового дома, особенно деревянного, используют скользящие крепления, благодаря чему не будет происходить разрушения или критической деформации кровельной системы вследствие усадки коробки здания (подробнее: » «). В таком случае планку следует прикрепить к ноге стропила, а уголок – к мауэрлату. Благодаря загнутому уголку создается постоянное сцепление элементов конструкции между собой, но при этом не возникает препятствий для движения стропильной ноги в тех пределах, которые допускает свободный ход планки. После того, как усадка здания прекратится, все стропила займут определенную окончательную позицию, и смещений больше не будет. При желании положение уголка может быть зафиксировано, например, за счет клина. Следует отметить, что соединение скользящего типа используется только при обустройстве наслонных стропил, поскольку система висячих стропил имеет конструкцию, которая практически не зависит от деформации стен здания.
Чтобы знать, как правильно соединять стропила висячего типа, рассмотрим несколько различных способов крепления, зависящих от конкретной конструкции. На тип крепления влияет как сами узлы, так и характер воздействующих на них нагрузок. , работающие на сжатие, чаще всего скрепляют способом «зуба» (а при значительных нагрузках – двойного «зуба») либо «шипа». Для более надежного крепления дополнительно применяют болты, скобы и различные металлические накладные детали. При использовании пластин и уголков, их крепят шурупами и саморезами, а для болтовых соединений подготавливают отверстия, диаметр которых меньше сечения болтов на 1 миллиметр. Скобы забивают в боковые поверхности деревянных элементов стропильной конструкции. Что касается размеров крепежа, то он определяется толщиной стропил.
Если детали узлов работают на растяжение либо разрыв, то в таких случаях целесообразно применение хомутов. Особенно это актуально, когда производится соединение стропил в коньке. В таком случае хомуты охватывают коньковый брус и прикрепляются к балке или подкосу посредством болтов. Это обеспечит надёжное .
Верхнее соединение стропил между собой производится одним из следующих способов:
- стропила обрезаются под одинаковым углом и соединяются торцовыми плоскостями, при этом в боковину каждого стропила забивается под определенным углом по крайней мере по одному 150-миллиметровому гвоздю;
- посредством к коньковому брусу;
- боковыми гранями. В этом случае стропила сдвигаются по длине крыши на необходимое расстояние.
Помимо прочих факторов, на то, как соединить стропила между собой, влияет и длина свисающих частей их ног. Эта длина не должна превышать четыре с половиной метра, иначе вдоль ската должны быть пущены дополнительные опорные балки, уложенные параллельно мауэрлату и коньковому брусу. Соединение стропил с балкой можно дополнительно укрепить посредством металлических или деревянных накладок.
Делаем соединение встык
Сращивание стропил по длине можно производить, соединяя их торцы. Такой метод, называемый встык, можно применять как для досок, так и для брусьев. А как правильно удлинить стропила этим способом? Для этого нужно сделать следующее:
Первым делом подготавливаем торцы. Их нужно тщательно выровнять, чтобы не было никаких зазоров и рубцов;
Далее, торцы состыковываются и сращиваются с помощью накладок
После чего закрепляются гвоздями;
Чтобы соединение стропил было надежным, важно правильно выбрать длину накладок. Тут все будет зависеть от материала
Если для стропил применяются доски, то длина накладок в месте сращивания должна быть как минимум в три раза больше, чем ширина доски. В случае использование деревянных брусьев, за основу нужно брать их сечение;
Длина накладки при сращивании также зависит от количества используемых гвоздей. Их вбивают в шахматном порядке. При этом следует помнить, что они могут расщепить тонкую накладку.
Если надо удлинить стропила из брусьев, то для крепежа можно вместо гвоздей применять болтовое соединение. В таком случае берется подходящая накладка, желательно из металла, и просверливаются сквозные отверстия. После этого, вставляется болт и закручивается с другой стороны гайка. В обязательном порядке следует использовать шайбу. Такой способ сращивания полностью исключает риск деформации соединения стропил.
Видео по теме:
Три способа сращивания балок
На больших кровлях размеры стропильных ног в длину могут доходить до 7-12 м, в то время как ходовой стандарт для бруса составляет порядка 6 м. Конечно можно сделать длинные стропила под заказ, но обойдутся они на порядок дороже, поэтому сращивание без потери качества является прекрасным выходом.
| Иллюстрации | Рекомендации |
| Способ №1. Сращивание встык. Сращивание при помощи 2 деревянных накладок считается простым и весьма надежным способом соединения. Вы накладываете своеобразную шину с обеих сторон на стропильную ногу и сбиваете ее. В данном случае главное не экономить на накладках. В качестве накладок лучше использовать тот же брус. На каждую сторону балки накладки должны заходить на расстояние от 1 м. | |
| Способ №2. Косой прируб. Показанные на схеме слева варианты соединений относят к одному способу под названием косой прируб Главное здесь, чтобы с обеих сторон смежные секции упирались в порожек. Такой прием обеспечивает прочность на сжатие. Стыковка выполняется шпильками, но на этом мы остановимся чуть позже. | |
| Способ №3. Стыковка внахлест. Едва ли не самый простой и популярный способ стыковки. Единственный минус здесь в том, что верхняя и нижняя точки стыковки не совпадают из-за смещения, но на больших прогонах это практически не играет роли. |
Три способа сращивания балок
На больших кровлях размеры стропильных ног в длину могут доходить до 7-12 м, в то время как ходовой стандарт для бруса составляет порядка 6 м. Конечно можно сделать длинные стропила под заказ, но обойдутся они на порядок дороже, поэтому сращивание без потери качества является прекрасным выходом.
| Иллюстрации | Рекомендации |
 | Способ №1. Сращивание встык. Сращивание при помощи 2 деревянных накладок считается простым и весьма надежным способом соединения. Вы накладываете своеобразную шину с обеих сторон на стропильную ногу и сбиваете ее. В данном случае главное не экономить на накладках. В качестве накладок лучше использовать тот же брус. На каждую сторону балки накладки должны заходить на расстояние от 1 м. |
 | Способ №2. Косой прируб. Показанные на схеме слева варианты соединений относят к одному способу под названием косой прируб Главное здесь, чтобы с обеих сторон смежные секции упирались в порожек. Такой прием обеспечивает прочность на сжатие. Стыковка выполняется шпильками, но на этом мы остановимся чуть позже. |
 | Способ №3. Стыковка внахлест. Едва ли не самый простой и популярный способ стыковки. Единственный минус здесь в том, что верхняя и нижняя точки стыковки не совпадают из-за смещения, но на больших прогонах это практически не играет роли. |
Основные элементы стропильной конструкции
Стропильный каркас – это, прежде всего, система взаимосвязанных опорных составляющих из древесины или металла. Данные элементы способны придать конструкции нужную форму, величину наклона и равномерно распределить на несущие стены ее вес.
Основными деталями каркаса являются стропильные ноги, изготавливаемые из балок, смонтированных под углом. Их попарно скрепляют вдоль ската, при этом в верхней части соединения они образуют конек.
Стропила бывают двух видов:
- Наслонными. Такое название получили элементы, имеющие в кровельной конструкции две опорные точки – на мауэрлат и коньковый прогон. Систему данного типа задействуют, когда внутри строения возведена одна или больше несущих стен, на которые можно устанавливать стропила. Такой вариант крепления дает возможность их разгрузить благодаря дополнительной установке опор, монтируемых вертикально.
- Висячими. Данный вид стропил имеет лишь одну опорную точку, которая находится там, где производится крепление стропил к стене дома или мауэрлату. На конструкцию, относящуюся к висячему типу, оказывается 2 вида нагрузки — на изгиб и на распирание. Поэтому ее нужно усиливать при помощи горизонтально устанавливаемых компенсирующих элементов — затяжек, ригелей и прочих.
Чаще всего системы стропил фиксируют на мауэрлате. Такое название получил массивный брус (балка), имеющий сечение 150х150 или 200х200 миллиметров. Его укладывают вдоль несущих стен, на которые в дальнейшем станут опираться ноги стропил.
Способы соединения стропил в коньке
Коньковый узел стропильной системы располагается в верхней точке крыши и образуется за счет соединения между ногами одной стропильной пары. Не этот участок каркаса ложится огромная нагрузка, чтобы конек ее выдержал, опытные кровельщики применяют следующие варианты крепления:
1.Встык. Чтобы выполнит соединение стропил встык, один конец досок, используемых для изготовления ног, опиливают под углом таким образом, чтобы при совмещении они образовывали угол. Чтобы зафиксировать стропила в этом месте используют гвозди, забивая в торцевую часть ноги под углом так, чтобы он проходил через обе ноги. Чтобы усилить крепление встык используют специальные металлические пластины с отверстиями под саморезы. Из накладывают на место соединения стропил с двух сторон и закрепляют саморезами или гвоздями.
Соединение стропил встык
2.На балку. Другой вариант крепления встык предусматривает использование бруска, называемого коньковым прогоном. Выбрав этот способ соединения, стропила также подрезают под углом по шаблону, но не скрепляют не друг с другом, а фиксируют на брус. При креплении на балку конек имеет не остроконечную вершину, а плоскую.
3.Внахлест. Чтобы закрепить стропильные ноги внахлест в коньковом узле, концы ног соединяют и фиксируют с помощью металлической шпилькой или болтом с гайкой. Для надежности с обеих сторон на болт надевают шайбы большого диаметра, а некоторые мастера дополнительно используют резиновый уплотнитель.
4.В паз. Соединение стропил в паз подходит для искусных, опытных плотников. Оно заключается в изготовление в одной стропильной ноге выпила, а в другой шипа, состыковывая которые, стропила закрепляют деревянным нагелем или гвоздем.
5.В пол дерева. Крепление в пол дерева немного проще, чем соединение в паз. Так как, чтобы его выполнить, следует выпилить на конце стропил выемку, равную половине толщины доски. Соединив эти выемки как паззл и закрепив нагелем или гвоздями, плотники получают прочный коньковый узел.

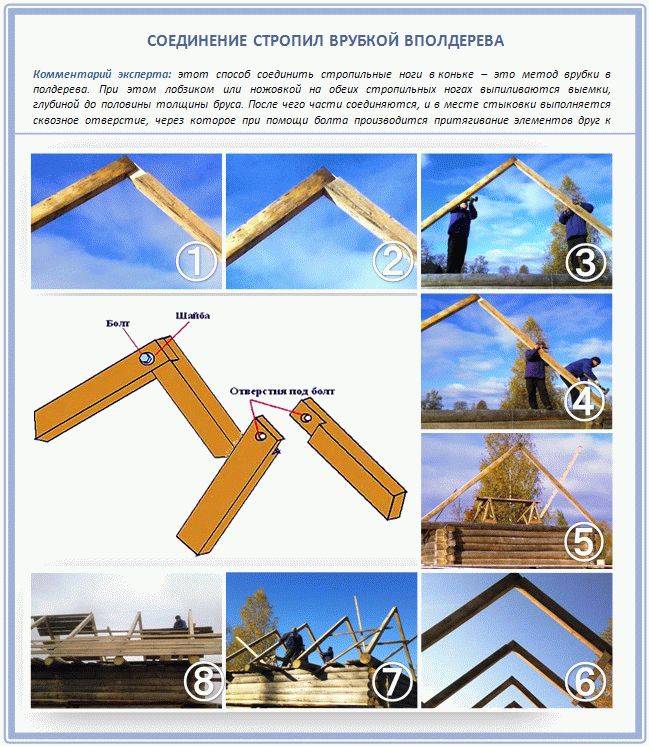

Соединение стропил в полдерева
Технология монтажа конькового узла в пол дерева
Внимание! Работа с деревянными домами из бруса и бревна требует особого подхода. Так как натуральное дерево изменяет размер в процессе изменения процента влажности, дом, построенный из этого материала, оседает в первые 5 лет эксплуатации. Чтобы компенсировать усадку, величина которой достигает иногда 20 см, требуются специальные подвижные крепления
Оно представляет собой пластины для фиксации стропил, соединенные металлическим стержнем
Чтобы компенсировать усадку, величина которой достигает иногда 20 см, требуются специальные подвижные крепления. Оно представляет собой пластины для фиксации стропил, соединенные металлическим стержнем.

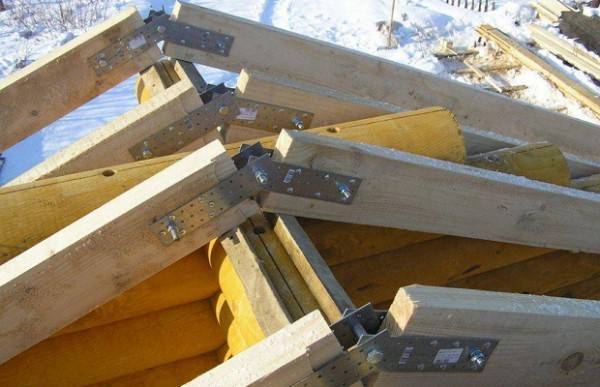

Подвижное крепление для конькового узла
Критерии выбора материала
Решая чем лучше покрыть крышу дома, и дешевле сделать конечную смету, приходится изучить немало вариантов. Выбирая материал для кровли, оценивают следующие параметры:
Вес
Первый параметр на который стоит обращать внимание. Дополнительный вес увеличивает нагрузку на конструкцию крыши, из-за чего потребуется укрепление стропильной системы и обрешетки; возрастет общая стоимость. Надежность
Материал должен быть практичным и долговечным, поэтому при его выборе учитывают погодные факторы. Разные виды кровельного материала по-разному ведут себя в сложных условиях (при морозе, жаре, сильном снегопаде или ветре). Несоблюдение правил сокращает срок службы покрытия
Надежность. Материал должен быть практичным и долговечным, поэтому при его выборе учитывают погодные факторы. Разные виды кровельного материала по-разному ведут себя в сложных условиях (при морозе, жаре, сильном снегопаде или ветре). Несоблюдение правил сокращает срок службы покрытия.
Декоративные качества. Кровля является важным декоративным элементом оформления дома. Цвет и фактуру выбранного материала можно подчеркнуть дополнительными деталями. Для металлической кровли подойдут кованые элементы, для черепичной – керамические.
Декоративный элемент крышиИсточник pinterest.com
Экономичность. Если задумана кровля сложной формы, не обойтись без бригады специалистов, способных выполнить сложный монтаж. Это может существенно повлиять на стоимость работ. Также на сложных кровлях увеличивается количество отходов.
Физические качества. При выборе оценивают гибкость материала. Если крыша будет металлической, на выбор повлияет вид металла и его толщина. В районах со снежными зимами необходимо помнить, что с разных материалов снег сходит по-разному (задерживается и слеживается на шершавой поверхности).
Вопрос шумоизоляции актуален для всех видов крыш. Шум может стать проблемой не только из-за особенностей кровельного покрытия (металлочерепицы или металлического листа). Неграмотно выполненный монтаж приводит к резонированию конструкции даже при небольших порывах ветра. Чтобы шум от дождя не превратился в проблему, используют несколько приемов:
- Устраивают звукоизолирующий слой. В большинстве случаев с этой функцией справляется утеплитель из минеральной ваты толщиной 200 мм.
- Используют кровельные материалы с шумопоглощающим эффектом.
- Устраивают изолированный чердак.
Крыша с чердачным помещениемИсточник dukesroofing.com
Сращивание стропил в коньке вальмовой крыши
Сращивание стропил у вальмовой крыши происходит совсем по другому сценарию, чем у двускатной. Так, здесь уже есть новые элементы – накосные стропила, которые нужно ставить по определенной технологии. А к коньковому брусу эти детали нужно крепить методом врубки с дополнительной фиксацией верхними стяжками и ригелями. Еще своих сложностей придает то, что у вальмовой крыши наклонные скаты содержат в себе мансардные окна и вентиляционные отверстия, которые нередко располагаются прямо под коньком.
Если в вальмовой крыше – всего один прогон, его диагональную стропильную ногу опирают на консоль прогона. Сами консоли нужно выпустить на 10-15 см за подстропильную раму. Причем сделайте так, чтобы отпилить лишнее, а не наращивать недостающее.
Если же прогонов два, тогда в коньке прямо к стропилам нужно пришить короткую доску, толщиной до 5 см – прибоину. На нее как раз и будем опирать накосные стропила и диагональные стропильные ноги.
А теперь давайте разберемся с внешней ендовой. Стропильные ноги, которые опираются на нее, также называются накосными и диагональными. Причем диагональные стропила длиннее, чем обычные, и на них опираются укороченные стропила со скатов – нарожники. По-другому их еще называют стропильными полуногами. В этом случае накосные стропила уже несут нагрузку, которая в полтора раза больше, чем у обычных стропил.
Такие диагональные стропила сами по себе длиннее обычных досок, а потому делать их следует спаренными. Это сходу решает три задачи:
- Удвоенное сечение несет удвоенную нагрузку.
- Балка получается длинной и не разрезанной.
- Размеры применяемых деталей становятся унифицированными.
- Для устройства накосных стропил можно применять те же доски, что и для обычных.
Подытоживая и говоря простым языком, применение досок одной высоты для конькового узла значительноу прощает все конструктивные решения вальмовой крыши.
Идем далее. Для обеспечения многопролетности, под накосные ноги нужно установить одну-две опоры. Ведь накосные стропила по своей сути – это наклонившийся и раздвоившийся коньковый прогон, его некое продолжение. А потому сращивать по длине эти доски нужно так, чтобы все стыки были на расстоянии 15 м от центра опоры. А длину стропильной ноги подбирайте в зависимости от того, какова длина пролетов и какое количество опор.
Технически этот узел выполняется так:
Пару технических моментов:
- Если вы делаете опорный узел крепления стропил в коньке вальмовой крыши прямо над мансардным оконном, тогда опирание диагональных стропильных ног должно приходиться на боковые подкосы и ригель.
- Если же стропильные ноги вальмовой крышей сращиваются прямо над вентиляционной отдушиной, тогда центрального упора на подкосы делать не нужно.
- У вальмовой крыши обязательно убедитесь в том, что стыкуемые поверхности в коньковых узлах примыкаются плотно, почти идеально. А потому куда проще изготавливать нужную конфигурацию всех коньковых элементов еще на земле, и только потом монтировать на крыше каждую стропильную ногу по отдельности.
Вот наглядный мастер-класс:
Три способа сращивания балок
На больших кровлях размеры стропильных ног в длину могут доходить до 7-12 м, в то время как ходовой стандарт для бруса составляет порядка 6 м. Конечно можно сделать длинные стропила под заказ, но обойдутся они на порядок дороже, поэтому сращивание без потери качества является прекрасным выходом.
| Иллюстрации | Рекомендации |
| Способ №1. Сращивание встык. Сращивание при помощи 2 деревянных накладок считается простым и весьма надежным способом соединения. Вы накладываете своеобразную шину с обеих сторон на стропильную ногу и сбиваете ее. В данном случае главное не экономить на накладках. В качестве накладок лучше использовать тот же брус. На каждую сторону балки накладки должны заходить на расстояние от 1 м. |
| Способ №2. Косой прируб. Показанные на схеме слева варианты соединений относят к одному способу под названием косой прируб Главное здесь, чтобы с обеих сторон смежные секции упирались в порожек. Такой прием обеспечивает прочность на сжатие. Стыковка выполняется шпильками, но на этом мы остановимся чуть позже. |
| Способ №3. Стыковка внахлест. Едва ли не самый простой и популярный способ стыковки. Единственный минус здесь в том, что верхняя и нижняя точки стыковки не совпадают из-за смещения, но на больших прогонах это практически не играет роли. |
Висячие стропила и виды их соединений
Висячие стропила имеют две точки опоры — внешние стены сооружения. В верхней точке такие стропила соединяются, упираясь друг в друга. В результате на стропильные ноги действует сжимающее и прогибающее усилие, и система стремится «разъехаться». Поэтому висячие стропила, как правило, имеют нижнюю затяжку, соединяющую концы стропильных брусьев и снимающую усилие, направленное на распирание. Часто роль нижней затяжки играет балка перекрытия, концы которой могут быть вынесены за стены, а могут и не выноситься.
Как видим, конструкция висячих стропил представляет собой треугольную ферму.
Треугольная ферма висячих стропил эффективно снимает усилие на распирание
В зависимости от угла наклона стропил и величины пролета между несущими стенами ферма может укрепляться дополнительными подкосами, ригелями, прогонами и стойками. Фермы обычно собираются частично или полностью по шаблону на земле или временном настиле прямо на крыше и в собранном виде устанавливаются на стены.
Соединение висячих конструкций с нижней затяжкой
Как было показано, висячие стропила стремятся разъехаться, поэтому в месте крепления ноги к затяжке или балке стропильная доска будет стремиться скользить по поверхности затяжки в направлении действия силы. Чтобы избежать этого скольжения, необходимо упереть конец стропильной ноги. Для этих целей применяют такие виды соединений:
- зуб с упором;
- зуб с шипом;
- упор в конец затяжки.
В зависимости от угла наклона стропильной ноги используют одинарный или двойной зуб. Для предотвращения горизонтальных смещений ноги вдоль оси балки соединение может быть выполнено с шипом и проушиной.
Одинарный зуб применяют в том случае, если наклон ската крыши по отношению к горизонтали равен или превышает 35°.
В пятке стропильной балки вырезают как бы клин, на конце которого, на нижней плоскости, делается шип. В затяжке, соответственно, делается гнездо или упор с проушиной. Глубина гнезда составляет примерно 1/3 – 1/4 толщины балочного бруска. Большая глубина врубки недопустима во избежание ослабления балки.
Одинарный зуб с шипом делается на конце стропила
Чтобы не допустить скола балочного окончания под действием давления стропильной ноги, врубку гнезда делают на расстоянии 250 – 400 мм от внешнего края балки. Такое соединение называют одинарный зуб с упором и шипом, оно предотвращает скольжение и сползание стропильной ноги вдоль балки по направлению ее продольной оси, а также не дает стропильной доске смещаться в месте крепления в горизонтальной плоскости из стороны в сторону в направлении, перпендикулярном продольной оси балки.
В случае пологой крыши с углом наклона скатов по отношению к горизонтали менее 35° применяют соединение с расширенной площадью трения стропильной ноги и затяжной балки и увеличенной площадью опоры этих элементов. Для этих целей используют двойной зуб с шипом или без него.
Для двойного зуба с шипом в балке вырезают два упора, причем в крайнем упоре вырезают шип, а в крайнем зубе стропильной ноги вырезают соответствующую проушину, точно подогнанную под размеры шипа. Геометрия этих элементов должна совпадать максимально точно, чтобы обеспечить необходимое трение.
Для упора стропильной ноги используют соединение двойной зуб с шипом
Глубина врезки чаще всего применяется одинаковая для обоих зубов. Если же зубья различаются, то, как правило, врезка осуществляется на глубину 1/3 толщины балки для первого зуба и 1/2 толщины — для второго.
Иногда для крепления стропил используют метод присоединения ноги в конец балки. При таком соединении в стропиле вырезается зуб-упор так, чтобы крайняя плоскость зуба ложилась на край плоскости затяжной доски, а другая его плоскость упиралась в специально сделанный в затяжке запил. Для соединения в конец затяжки глубина запила составляет 1/3 толщины балки-затяжки, а зуб следует вырезать как можно дальше от края ноги.
Принципы крепления
Чтобы качественно соединить крепление стропил друг другу в коньковом узле, требуются самые обычные инструменты: карандаш, рулетка, пила, строительный уровень, шуруповерт и крепеж. Качество выполнения работ зависит от соблюдения следующих правил:
-Тип используемого крепления для каждого соединительного листа определяется при расчете и проектировании стропильной системы. Чтобы не возникло путаницы, эта информация отражается на чертеже.
-Чтобы все узлы крепления имели одинаковый размер и угол, из изготовляют по одному, предварительно размеченному и изготовленному, шаблону.
-Если в процессе фиксации используются болт или саморезы и необходимо проделать отверстия, то их диаметр должен превышать размеры крепежного элемента. Это предотвращает образование на древесине трещин, коробления и деформации.
-Затягивая болты, саморезы или заколачивая гвозди, из не заглубляют ниже поверхности досок, а наоборот, оставляют небольшой зазор, чтобы древесина не повредилась при изменении влажности.
-Каждый соединение стропильных ног в коньке должно быть плотным, но не тугим. После завершения монтажа, обязательно проводится проверка на плотность прилегания всех узлов.
Коньковый узел крыши – участок, на который ложится самая большая нагрузка. Поэтому от правильности расчета и качества соединения стропил зависит несущая способность всей стропильной системы.
Какими бывают виды стропил
Стропильные фермы — это плоские конструкции, напоминающие решетку, которые используют для перекрытия больших по размеру пространств. Они выглядят как неизменяемая в геометрическом плане система из стержней, концами соединяющихся друг с другом. Стержни, размещенные сверху, называются верхним поясом. Те, что находятся снизу, — нижним поясом. Внутренние элементы, размещенные вертикально, носят название стоек, наклонные — раскосов. Основой системы выступает треугольник — благодаря этому обеспечивается необходимая жесткость конструкции.
Главным элементом описываемой системы являются стропильные ноги. Эти детали распределяют вдоль скатов. Они выполняют роль поддерживающего элемента обрешетки. По типам они подразделяются так:
- наслонные;
- висячие.
Основные узлы висячих стропил.
Метод, каким производится установка стропил на крышу, выбирается в зависимости от того, каковы уклон у будущей кровли, ожидаемые нагрузки от снега и действие ветра, какие будут использоваться материалы для покрытия. Чтобы установить стропила висячего типа, последовательность действий следующая. Особенность этого вида в том, что для элементов будут только две опорные точки (без промежуточных). При устройстве конструкции создается распирающее усилие, передающееся стенам. Для изменения показателя усилия устанавливают соединяющие детали — затяжки. Их чаще всего помещают в основании стропильных ног. Но следует иметь в виду, что чем выше они размещены, тем больше внимания надо уделить их надежности.
При сооружении единой системы кровли с несколькими пролетами предполагается выставить и наслонные, и висячие стропила, которые будут чередоваться. Там, где отсутствуют промежуточные опоры, надо применять детали висячего типа, а там, где опоры имеются, — наслонные. Наслонные стропила устраивают, если расстояние между опорами составляет больше чем 6,5 м или имеется дополнительная опора — 10-12 м. Конструкцию обустраивают так же, как и в строениях с каркасной системой. Изготовление обрешетки обычно выполняют из брусьев, прикрепляя их к стропильным стержням на гвозди.
Под мягкую кровлю из рубероида, толя обрешетку лучше делать в виде сплошного двойного настила. При этом нижний из слоев будет рабочим, верхний используется для защиты. Одинарный настил, сплошной или выполненный с зазорами между элементами в 30 мм, могут использовать, если покрытие создается из плоских плит, например, асбестоцементных. Перед тем как выполнять сборку и соединение стропил между собой, следует рассмотреть варианты для их крепления.
В зависимости от стройматериалов, которые были использованы, чтобы возвести дом, фиксация может производиться:
- скреплением с верхней обвязкой (для каркасных сооружений из дерева);
- скреплением с верхними венцами (для рубленых зданий или строений из бруса);
- скреплением с опорными брусьями (если стены возведены из камня).
Если стропильные ноги по сечению невелики, необходимо позаботиться о том, чтобы в процессе эксплуатации они не провисали. Для поддержки деталей по длине устраивают решетку из подкосов, специальные стойки, ригели. Чтобы изготовить стойки и подкосы, применяются бревна диаметром 130 мм и более. Выполняя монтаж, стропильную ногу надо укрепить в затяжке при помощи врубки. Так делают, чтобы она не скользила по поверхности и не скалывалась.
Формы крыш
Кровли скатных крыш бывают разных форм. Здесь стоит выделить:
- односкатные;
- двухскатные;
- четырехскатные (шатровые и вальмовые);
- ломаные.
Наиболее распространены двухскатные и четырехскатные вальмовые крыши
Самый распространенный вариант — это двухскатная или четырехскатная вальмовая крыша. Первая требует устройства фронтонов. Ломаные актуальны при возведении мансарды. Сначала стропила идут под крутым углом, а потом под меньшим. Такая технология позволяет поднять потолок мансардного помещения. Также рекомендуем прочитать про стропильную систему полувальмовой крыши.
