Стальные радиаторы отопления какие лучше: типы стальных радиаторов отопления и критерии выбора

Изготовление

Для производства радиаторов панельного типа используются специальные штамповочные станки, позволяющие придать стальным заготовкам необходимую форму.

Технология изготовления панельных изделий включает в себя следующие этапы:

• В первую очередь на станках методом штамповки обрабатываются стальные листы (стандартная толщина заготовок составляет 1,25 мм);
• Две обработанные заготовки подгоняются по размерам и имеющие зеркальную конфигурацию, соединяются между собой посредством сварки;
• Далее из листовой стали толщиной от 0,3 до 0,5 мм посредством штамповки изготавливаются конвекторы с ребрами, имеющими П-образную форму;
• К готовым панелям при помощи сварки крепятся готовые конвекторы (конечно, если их наличие предусмотрено конструкцией радиатора);
• Когда основная часть панельных радиаторов собрана, к ней привариваются патрубки, позволяющие встроить прибор в отопительную систему;
• После завершения сварочных работ все оставшиеся швы зачищаются, а готовые стальные штампованные радиаторы – окрашиваются.

В процессе штамповки на металлических листах выдавливаются вертикальные каналы, которые после сварки двух деталей формируют герметичные полости, внутри которых и будет проходить теплоноситель. Как правило, фиксация листовых заготовок осуществляется при помощи роликовой сварки, обеспечивающей герметичность внутренних каналов.

Как определить необходимый диаметр магистралей

Выполняя расчет отопления частного дома, следует, конечно же, рассчитать и этот показатель. При неправильном выборе диаметра магистралей эффективно система работать не будет. Чтобы купить подходящие трубы, нужно в первую очередь определиться:

с тепловой мощностью системы;

оптимальным напором теплоносителя.

Первый показатель рассчитывается по формуле Q=(V*Δt*K)*860, где V — объем комнаты, Δt — разница температур воздуха в помещении и на улице, K — поправочный коэффициент (зависит от степени утепленности здания и определяется по специальной таблице).

Оптимальная скорость движения теплоносителя в системе составляет 0.36-0.7 м/с. Полученное значение тепловой мощности и выбранный показатель напора следует просто подставить в таблицу определения диаметра труб.

Что касается материала магистралей, то в наше время как в небольших загородных домах, так и в коттеджах обычно используется металлопластик. Однако при желании можно поставить в частном жилом здании и стальные или даже дорогие и очень долговечные медные трубы.

Габариты и мощность панельных радиаторов

Между количеством панелей в радиаторе и его итоговой мощностью имеется прямая зависимость. Например, батареи типа 10 и 20, лишенные конвекторов, обеспечивают простую теплоотдачу, в то время как устройства, к которым приварены конвекторные элементы, еще и создают тепловую завесу, предотвращающую распространение холода от окна.

Разумеется, на эффективность радиатора влияет еще и его размер, который определяется в зависимости от объема свободного пространства в том месте, где он будет устанавливаться. Учитывая то, что длина стандартных панельных изделий варьируется в пределах от 400 до 3000 мм, а ширина – от 300 до 900 мм, при выборе подходящего размера проблемы не возникнут.

Плюсы и минусы различных типов стальных батарей

При выборе типа радиаторов следует учесть все их особенности, так что необходимо разобрать и положительные, и отрицательные стороны приборов:

Панельные	Трубчатые
ФОТО: allbuy.md	ФОТО: vsedlaprofi.ru
Преимущества
Быстрый монтаж за счёт цельности конструкции	Равномерный и быстрый прогрев
Высокая способность к теплоотдаче за счёт большой площади	Отличная теплоотдача с возможностью терморегулировки через встроенный термостат
Экономичный расход теплоносителя и, за счёт этого – экономия энергии на обогрев	Простой уход и отсутствие скопления пыли. Возможность периодической влажной уборки
Гладкая поверхность без травмоопасных углов и рёбер	Большой выбор дизайнерского оформления, в том числе – с полками и панелями-сидениями, а также приспособлениями для просушивания обуви или полотенец
Универсальный и аккуратный внешний вид	Безопасность за счёт округлённых углов
Недостатки
Панели неразборные, а значит – неремонтопригодные	Подверженность коррозии, особенно при теплоносителе, не соответствующем стандартам качества
Плохая устойчивость к колебаниям давления в системе	Неустойчивость к механическому воздействию
Чувствительность к качеству теплоносителя, склонность к образованию накипи и наростов	Высокая стоимость, в сравнении с аналогичными панельными конструкциями
Нестойкость к механическому воздействию

Дорогие, красивые и функциональные радиаторы отопления

Стальные трубчатые радиаторы стоят дороже стальных панельных приборов, но интерес к ним обусловлен высоким уровнем разнообразных дизайнерских решений. Внутренняя поверхность большинства моделей трубчатых радиаторов защищена от коррозии полимерным слоем, что увеличивает их срок службы. Для таких приборов практически нет ограничений в применении, разве что стоит воздержаться от использования их в центральной системе отопления с высоким давлением.

Алюминиевые радиаторы отопления выглядят превосходно, они отлично будут смотреться в любом шикарном интерьере. Батареи из алюминия обладают небольшим весом, высокой теплоотдачей, есть даже модели, преимущественно итальянских производителей (Fondital, Sira, Global, IPS), которые можно использовать при высоком давлении в отопительной системе. Но общей проблемой для всех алюминиевых радиаторов, является их требовательность к качеству теплоносителя. При эксплуатации этих отопительных приборов необходимо поддерживать кислотность теплоносителя в очень узком диапазоне, что часто невыполнимо не только при использовании их в центральной отопительной системе, но и при автономном отоплении.

Лучшим решением для городской квартиры или для загородного коттеджа станут биметаллические радиаторы, которые имеют наружную алюминиевую или медную поверхность, а их внутренне устройства представляет собой прочные стальные трубы, по которым перемещается теплоноситель. По показателям прочности и надежности биметаллические радиаторы не уступают чугунным, могут выдерживать давление свыше 25 атм. А в эстетическом отношении они могут конкурировать с алюминиевыми радиаторами.

Как выбрать стальные радиаторы?

• Какой материал применялся при изготовлении (при производстве дорогих устройств применяется высокоуглеродистая легированная сталь);
• К какому типу относится;
• Наличие или отсутствие конвекции и количество рядов;
• От какой фирмы или страны;
• Габариты;
• Где продается;
• Технические параметры.

При выборе стальных батарей человеку важно знать:

• Тепловую мощность для комнаты. Она рассчитывается с учетом размера помещения, типа строения и окон и количества внешних стен;
• Далее, узнать рабочее давление. Так, стальное оборудование исправно работает при 6-8.7 атмосфер;
• Тип терморегулятора (бывает автоматический и ручной);
• Величина рабочего и испытательного давления;
• Какой тип отопления применятся конкретно для этого дома;
• Размер труб;
• Габариты радиатора.

Учитывая эти критерии, человек подберет качественный стальной радиатор потратив при этом минимум сил и денежных затрат.

Популярные производители

Стальной панельный радиатор Buderus Logatrend K-Profil 33/500/700

Стальные радиаторы присутствуют в каталоге всех известных производителей теплотехники.

• Kermi — немецкий промышленный гигант. Отличительная особенность линейки панельных теплообменников — небольшая устойчивость к перепадам давления. Максимальный показатель — 9 Атм при температуре антифриза 110 оС. Таким образом kermi устанавливают исключительно в частных домах.
• Rommer — китайский бренд, в линейке только 4 модели панельных стальных радиаторов, которые отличаются высотой. Rommer Ventil 300 (500), Rommer Compact 300 (500). Ventil оборудован нижними штуцерами, Compact — боковым. Цифры в обозначении говорят о высоте прибора. Длина варьируется от 40 до 200 см. Производитель заявляет для всех моделей максимальное давление 13,5 Атм, что достаточно для монтажа в квартирах. Покрытие многослойное, с использованием технологии фосфатирования. Изделия прошли сертификацию по Европейским стандартам, поэтому не доверять качеству оснований нет.
• Будерус, Германия. Известный бренд, стальные радиаторы которого выдерживают до 10 Атм и температуру до 120 градусов.
• Лемакс — российский производитель отопительного оборудования. В ассортименте любая продукция от котлов до батарей. Основу ассортимента теплообменных устройств составляют стальные панельные радиаторы Valve Compact и Compact. Первый вариант предназначен для нижнего подключения, второй для бокового. Отдельно представлена линейка гигиенических радиаторов. В конструкции отсутствуют детали для улучшения конвекции и декоративные решетки, что облегчает уборку, меньше способствует скапливанию пыли.

Кроме указанных заслуживают доверия бренды: Лидея (Белоруссия), Конрад и Прадо (оба Россия).

Отличительные черты панельных радиаторов

Внутренняя структура радиатора закрыта декоративной панелью и решеткой

Стальные панельные радиаторы можно увидеть в большинстве современных многоквартирных или частных домов. Они универсальны и практичны, имеют привлекательный внешний вид и продаются по доступным ценам. Панельные стандартные радиаторы дополнены лицевой панелью на фасаде, которая сделана из прочной высококачественной стали. Чаще всего такими приборами комплектуют отопительные контуры в частных и малоэтажных строениях, поскольку они способны работать при рабочем давлении невысокого уровня до 10 атм и температуре до +110 градусов.

Для изготовления радиаторов этого типа российские и европейские производители используют листы из стали, которая сварена по инновационной технологии. Внутри агрегатов есть специальные ниши и каналы, предназначенные для перемещения теплоносителя. Дополнительно приборы комплектуются п-образными пластинами в количестве не более 3-х штук, которые нужны для конвекции воздуха. Благодаря компактным размерам и небольшой массе такие изделия можно устанавливать в любых помещениях и оформлять внешние панели различными способами.

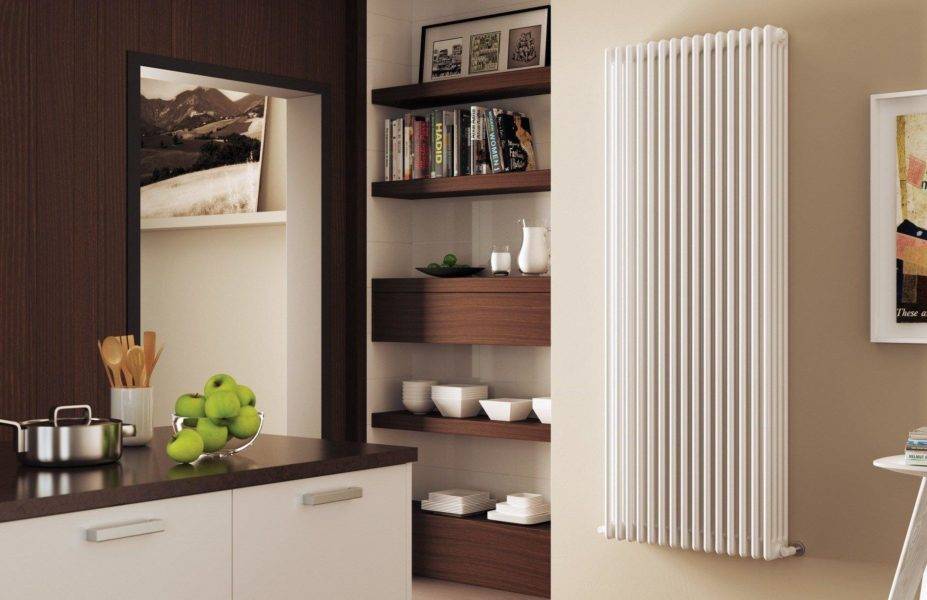

Особенности и характеристика трубчатых батарей

• Стальные трубчатые радиаторы отопления подходят по дизайну в разные помещения.
• Рабочее давление у таких радиаторов от десяти до двадцати пяти атмосфер. Скачки переносят комфортно.
• Можно использовать от пятнадцати до сорока лет.
• Гарантия предоставляется от двух до десяти лет.
• Рассчитаны для того, что отапливать площадь от трех до тридцати десяти квадратных метров.
• Теплоотдача больше, чем панельных радиаторов. Если у панельных было от 179, то у трубчатых от 252 Вт.
• Ухаживать за ними очень удобно. Ведь поверхность здесь гладкая.
• Устанавливать такие радиаторы можно в необычных местах.
• Стоимость почти в два раза дороже панельных.

Плюсы трубчатых радиаторов

• Теплоотдача у них высокая.
• Легко устанавливаются.
• Пыль на них толком не садится. Удобно их мыть с помощью щетки.
• Комнаты нагревает равномерно.
• Температуру в комнате регулируют специальным регулятором.
• Большое количество разновидностей.
• Они безопасны, потому что, края у них округленные. Можно устанавливать и в детских комнатах.

Минусы стальных радиаторов

1. Недостаточно устойчивы к перепадам давления. Параметры рабочего давления подходят под эксплуатацию в централизованных системах (10–12атмосфер), но они находятся на уровне критических пределов, поэтому порывы не исключены. Стальные радиаторы лучше себя ведут в индивидуальных системах, где давление редко выходит за пределы 3–4 атмосферы.
2. Возможно протекание коррозионной реакции. Особенно она становится активной при сливе теплоносителя. В отсутствии воды в системе происходит быстрое ржавление внутренней поверхности радиатора. Опять же, такое характерно для централизованной системы, где слив воды – регулярное явление в летний период, когда идут профилактические работы.

Больше плохого за стальными радиаторами не наблюдается. Может быть, для многоквартирных домов, стальной радиатор – не совсем верное решение, хотя допустимое. Однако, для частного сектора и для тех мест, где господствует индивидуальная система отопления – они надёжное, выгодное и стабильно эффективное решение. Решать отдавать ли стальному радиатору предпочтение – вам.

Как выбрать стальные радиаторы отопления

Стальные радиаторы – это отличный способ быстрого отопления помещения. Дело в том, что такие радиаторы имеют высокую теплоотдачу, аккуратный внешний вид и экономичны. Но что нужно знать, для того что бы правильно подобрать стальной радиатор отопления для конкретного помещения?

• Давление в радиаторе. Для того чтобы обеспечить циркуляцию воды в трубах, необходимо определенное давление. Чем выше здание – тем выше должно быть давление. Например, если у вас частный дом, то могут подойти радиаторы с давлением до 10 бар. Если это невысокое здание или новое здание с частной котельной, то тогда подойдут радиаторы с максимальным рабочим давлением 10 бар.
• Площадь помещения. Существует достаточно простая формула по подбору радиатора по площади помещения: 70-80 Вт на 1 м.кв. Таким образом, если вы умножите площадь комнаты на 100, то получите величину тепловой мощности, которая вам необходима для качественного обогрева помещения. Однако, необходимо учитывать и количество окон и наружных стен:

1. если в комнате 1 окно и 2 наружные стены – мощность надо увеличить на 20%;
2. в комнате расположены 2 окна и 2 наружные стены – на 30%;
3. расположения окон: окно выходит на север и северо-восток – на 10%;
4. радиатор находиться в достаточно глубокой нише – на 5%;
5. радиатор вынужденно закрыт сплошной панелью с двумя горизонтальными щелями – на 15%.

Но в любом случае, этот расчет примерный. Более точную информацию вы можете узнать у проектировщиков.

Тип подключения

Очень важно при выборе радиаторов знать, какой тип разводки у вас в помещении. Если у вас трубы выходят из стены или вертикального стояка, тогда вам необходимы радиаторы с боковым подключением

Если трубы выходят из пола и туда же возвращаются, тогда вам необходимо подобрать радиаторы с нижним подключением. Однако существуют радиаторы нижнего подключения, которые идут из стены. Тут вам лучше проконсультироваться с монтажником.
Терморегулятор. Это очень важный пункт. Ведь всегда хочется сэкономить. Дело в том, что терморегулятор позволит вам выставлять удобную для вас температуру в помещении. И это не только обеспечит вам комфорт, но и позволить сэкономить на отоплении за счет того, что помещение не будет отапливаться тогда, когда вас нет.
Выпускной клапан. Это необходимый элемент при запуске и сливе. Ведь при повторном заполнении радиатора после слива могут образовываться воздушные пробки. Чтобы быстро от них избавиться, необходимо чтобы на радиаторе был установлен воздуховыпускной клапан.

Панельные стальные радиаторы отопления KERMI ThermX2

Изготовлены по всем европейским стандартам, имеют гофрированную профильную поверхность, отличаются невысокой ценой. Они подходят только для закрытых систем отопления. Небольшой объем горячей воды в сочетании с высокой тепловой эффективностью делают эти устройства наиболее подходящими для автономных систем отопления. И их лучше использовать в системах, где теплоноситель не слишком горячий.

В этих радиаторах используется новейшая запатентованная технология X2, которая значительно увеличивает эффективность радиаторов. Удваивая излучение инфракрасного спектра, эта технология делает излучатели очень удобными. Время нагрева сокращается примерно на четверть, а экономия увеличивается на 11%. Принцип X2 означает, что сначала нагревается передняя пластина, а затем — задняя. Более подробную информацию можно найти в видео ниже.

Видео. Технические особенности стальных панельных радиаторов Kermi

После соединения плит готовое изделие сначала тщательно обезжиривают, а затем фосфатируют. Окончательная отделка — электростатическая покраска. Верхний слой краски обрабатывается при температуре 180 градусов. Благодаря этому верхний слой лака отличается высокой стойкостью. Глянцевое покрытие придает радиатору элегантный вид.

Сверху и по бокам радиатора установлены сетчатые решетки. Они значительно увеличивают эффективность теплопередачи на 60%. В комплекте четыре заглушки для крепления устройств.

Существует 2 линейки панельных радиаторов Kermi, которые отличаются подключением к тепловой сети. Обогреватели Kermi ThermX2 Profil-K (FKO) подключаются сбоку. С другой стороны, такие радиаторы, как Kermi ThermX2 Profil-V (FKV или FTV), приспособлены для подключения снизу.

Подключаемые сбоку Kermi ThermX2 Profil-К

Эти обогреватели оснащены конвекторами, а их панели состоят из двух сваренных между собой профилированных стальных листов. По бокам есть накладки, а вверху — защитная решетка. Радиаторы с боковым подключением обозначаются буквой FKO. Kermi Profil-K FKO имеет четыре соединительных патрубка (внутренняя резьба 1/2 «) для подключения к системе по бокам. Радиатор можно подключать к трубам с обеих сторон.

Технические характеристики обогревателей Kermi ThermX2 FKO:

• Присоединительная резьба: 4 x G1 / 2 «(внутренняя).
• Высота: 300, 400, 500, 600, 900
• Межосевое расстояние: общая высота минус 50 мм
• Длина: от 400 мм до 3000 мм
• Глубина: тип 10 и 11 — 61 мм, тип 12 — 64 мм, тип 22 — 100 мм, тип 33 — 155 мм.
• Рабочее давление: 10 атм. (1,0 МПа)
• Давление под давлением — 13 бар. (1,3 МПа)
• Средняя температура: 110 ° C
• Рабочая температура — 95

Подключаемые снизу Kermi ThermX2 Profil-V

Все радиаторы имеют встроенный термоклапан. Клапан имеет правую резьбу и шаг M30x1,5. Регулятор температуры не входит в комплект поставки — его необходимо приобретать отдельно. Резьба на ниппеле имеет внешнюю 3/4 дюйма. Расстояние между центрами — 5 см. Данная конструкция предназначена для двухтрубных систем отопления. При необходимости подключения к однотрубной системе необходимо приобретать специальные фитинги.

Технические характеристики Kermi ThermX2 FKV:

• Присоединительная резьба: 2 x G3 / 4 «(внешняя),
• Высота радиаторов: 300, 400, 500, 600, 900
• Длина радиатора: от 400 мм до 3000 мм
• Расстояние между подводящими трубами: 50 мм
• Глубина нагревателя: тип 10 и 11 — 61 мм, тип 12 — 64 мм, тип 22 — 100 мм, тип 33 — 155 мм.
• Рабочее давление — 10 атм. (1,0 МПа)
• Давление нагнетания — 13 атм. (1,3 МПа)
• Максимальная температура жидкости: 110 ° C
• Рабочая температура: 95 ° C

Помимо способа подключения, панельные радиаторы различают еще и по типу.Kermi производит всего 5 типов стальных панельных радиаторов:

Тип 10 — однорядный, глубиной 6,1 см.Без фасада и без конвектора.Изготавливается только по предварительному заказу.

Тип 11 — однобортный, на подкладке, глубиной 6,1 см.Доступен один конвектор.

Стальные

Использование стали для изготовления приборов отопления обусловлено ее хорошими техническими параметрами. Она хорошо поддается обработке – штамповке, сварке. По сравнению с другими материалами, такие конструкции обладают самой доступной ценой.

Стальные радиаторы могут быть как панельными, так и секционными. Но чаще всего изготавливают монолитные модели, так как этот метод достаточно прост – в итоге получаются надежные нагревательные конструкции.

Если стоит вопрос “какой радиатор отопления выбрать при минимальном бюджете”, то стальные будут оптимальным решением. При выборе следует учитывать следующие характеристики оборудования:

• Максимальная температура воды – до +120 °С.
• Номинальное рабочее давление в системе – до 1,5 МПа.
• Толщина стали панели – до 1,2 мм.
• Высота – от 300 до 700 мм.

Также нужно знать типы стальных радиаторов. Они характеризуются количеством теплообменных контуров. В зависимости от этой характеристики, бывают одноконтурные (11), двух- (22) и трехконтурные (33) модели. Наибольшее распространение получили двуслойные устройства, так как они обладают оптимальными тепловыми параметрами.

К недостаткам стальных конструкций эксперты относят непродолжительный срок службы. Это объясняется относительно быстрым ржавлением поверхности под воздействием воды.

Секционные устройства представляют собой несколько труб, соединенные друг с другом сварным способом. В основном это дизайнерские модели, предназначенные для создания уникального интерьера.

Конструктивные особенности стальных радиаторов

Стальные радиаторы отопления значительно дешевле по стоимости, чем алюминиевые и биметаллические

Постройка жилого дома — затратное мероприятие, требующее тщательного изучения и подбора комплектующих.

Выбирают составные части отопительной системы, исходя из параметров:

• стоимости;
• надёжности;
• технических характеристик;
• внешнего вида.

Стальные батареи отопления — вариант для обустройства жилых домов.

Сталь — относительно дешёвый и технологичный материал. Разница в стоимости железных радиаторов по сравнению с алюминиевыми или биметаллическими становится ощутима при монтаже отопления в загородном доме, когда надо приобрести 10 – 15 приборов.

Штамповка и контактная сварка, используемые при изготовлении, удешевляют конструкцию и стоимость конечного продукта.

Технические характеристики большинства моделей допускают использование металлических батарей отопления в системах с давлением пароводяной смеси до 10 Атм. Такой показатель с большим запасом перекрывает допустимые нагрузки в частной отопительной сети (до 4 Атм).

Внешний вид современных стальных батарей подходит для любых интерьеров. Выделяются изделия, окрашенные в различные цвета, но и цена их выше.

Стальные панельные батареи

Изделия этого типа получили широкое распространение в России и СНГ, благодаря стоимости, надежности и срокам эксплуатации. Сверху и снизу имеются вентиляционные отверстия, которые обеспечивают качественную конвекцию. Такой прибор около 50% тепла передает через боковую поверхность и столько же приходится на конвекцию. Для усиления теплообмена в некоторых моделях присутствуют специальные П-образные ребра, которые изготовлены из листовой стали.

Принцип работы у панельных радиаторов такой же, как и у стандартных батарей. Металл начинает разогреваться под воздействием горячей воды, что приводит к выделению тепловой энергии и помещение начинает разогреваться.

На 2022 год производится 7 моделей стальных устройств, каждая отличается количеством внутренних панелей:

Достоинства и недостатки трубчатых батарей

Популярность трубчатых радиаторов отопления, особенно среди владельцев частных домов, в немалой степени обусловлена присущим таким изделиям положительным качествам, среди которых:

• Равномерный прогрев радиатора, за счет которого обеспечивается быстрый и полноценный обогрев помещения;
• Высокая эффективность устройств;
• Простой монтаж и обслуживание батарей после установки;
• Наличие гладких поверхностей, которые практически не собирают на себе пыль, что существенно упрощает процесс их уборки;
• Возможность точной регулировки теплоотдачи, которая реализуется при помощи термостатических регуляторов;
• Разнообразие визуальных характеристик готовых устройств, благодаря которому их можно использовать для подчеркивания выбранного стиля интерьер (отдельные виды трубчатых радиаторов комплектуются дополнительными элементами, позволяющими использовать их еще и по непрямому назначению, например, в качестве вешалки для просушки полотенец);
• Невысокая степень травмоопасности, которая достигается за счет гладких форм готовых изделий и позволяющая использовать их даже в детских комнатах без риска для здоровья.

Если же говорить о негативных качествах трубчатых радиаторов, то в первую очередь стоит отметить следующие пункты:

• Слабая сопротивляемость используемых марок стали к коррозии, что может оказаться решающим фактором при выборе батарей для централизованной отопительной системы, заполненной теплоносителем недостаточно высокого качества;
• Сравнительно высокая стоимость подобных устройств;
• Слабая устойчивость к точечным механическим нагрузкам.
