Как следует возводить свайно-ростверковый фундамент + расчет ростверка и глубины промерзания грунта

Как сделать своими руками?

Первый этап — создание разметки на участке. Необходимо обозначить места, в которых будут устанавливаться винтовые опоры, тщательно выверив все расстояния и углы.

На обозначенных точках делаются неглубокие подкопы на 15-30 см. Это позволит избежать самопроизвольного смещения свай в самом начале их ввинчивания в грунт. Расстояние между точками расположения опор должно составлять 2-3 метра, в зависимости от их типоразмера, площади бани и несущей способности грунта.

Для вкручивания свай ручным методом используются длинные металлические ломы, которые выполняют функцию рычагов. Такую работу следует выполнять вдвоем или втроем. Если имеется возможность заезда спецтехники на участок, можно осуществить установку механическим способом. Это даст возможность сэкономить время и силы.

Винтовые сваи необходимо погружать в почву на глубину не менее 1,5 м. Конструкции ввинчиваются в грунт до тех пор, пока их наконечники не достигнут плотных слоев земли. При этом вращать сваи вручную становится в разы сложнее, что является признаком окончательного погружения опоры.

В процессе вкручивания необходимо тщательно следить за тем, чтобы конструкции располагались в строго вертикальном положении. Допускаются лишь незначительные отклонения на 1-2 градуса.

Когда все опоры установлены и выравнены по высоте, проводится их бетонирование изнутри. В металлические трубы подается бетонная смесь, которую желательно замешивать непосредственно перед заливкой.

Когда цементно-песчаная смесь окончательно затвердела, на верхних частях свай устанавливаются оголовки. Далее проводится установка обвязки. Для деревянной бани оптимальным выбором будет конструкция из бруса.

Важным моментом является обустройство фундамента под печь. Кирпичные, чугунные и стальные топки оказывают достаточно большую нагрузку на поверхность основания, поэтому их нельзя возводить непосредственно на полу. Под ними должны располагаться дополнительные фундаментные конструкции.

Размеры и площадь дополнительного фундамента подбираются с учетом ширины и длины печи, которая будет возводиться на нем.

Чтобы подготовить основание для массивной печи, следует подготовить на выбранном участке котлован по заранее выполненным расчетам. Его глубина должна достигать уровня промерзания почвы.

На уплотненное дно засыпается песчано-гравийная подушка. Слой щебня должен быть не менее 15 см, слой песка – от 20 см. Поверх песчаного слоя можно засыпать еще один пласт щебня такой же толщины.

Далее устанавливается деревянная опалубка по периметру печного фундамента, в нее помещается арматурный каркас. На следующем этапе проводится заливка бетона. Верхний уровень основания должен быть примерно на 5-6 см ниже пола, который будет устанавливаться в бане. Когда бетон окончательно затвердеет, нужно снять опалубку и обработать стенки печного фундамента гидроизоляцией – например, гудроном.

На следующей стадии можно приступать к монтажу сруба

Данная конструкция создается по простой схеме: на оголовках свай закрепляются жесткие металлические швеллеры или двутавровые балки по всему периметру фундамента, а также в его центральных зонах. Эти элементы соединяются с оголовками с помощью электросварки.

Что такое свайно-ростверковый фундамент

Свайный фундамент, наверное, представляют себе все: это некоторое количество свай, заглубленных в грунт до уровня несущего слоя или ниже уровня промерзания. В чистом виде этот тип фундамента используется редко. Виной тому своеобразная конструкция, которая не позволяет перераспределять между сваями нагрузку от дома. Потому свайный фундамент в основном делают под срубы из бревна или бруса, иногда — под каркасные постройки. Эти типы стройматериала, из-за своих особенностей, сами перераспределяют нагрузку. С домами из других материалов они совместимы плохо.

Зато их усовершенствованный вид — свайный фундамент с ростверком — лишен многих недостатков и может использоваться и под кирпичные, и под блочные постройки.  В них все опоры завязаны при помощи ленты из металла или железобетона (бетона) в единую конструкцию. Эта лента и называется ростверком.

Так выглядит свайно-ростверковый фундамент вынутый из земли

Ростверк — это часть фундамента, объединяющая оголовки свай и служащая опорой для стен. Именно ростверк принимает, и за счет замкнутой конструкции, перераспределяет нагрузку, передавая ее на сваи.  Он может быть металлическим, деревянным, бетонным или железобетонным. По типу исполнения бетонные (железобетонные) ростверки бывают низкими и высокими.

Различают свайные фундаменты с высоким и низки ростверком

Высокий ростверк находится выше уровня земли. Чаще всего его делают из металла — швеллеров большого сечения или квадратных металлических труб. Еще делают такой ростверк из бетона, но его устройство сложнее: приходится придумывать, как залить ленту на расстоянии от земли.

Как работает ростверк и что он дает

Любой дом в разных частях будет давать разную нагрузку: отделка, мебель, санфаянс, другие вещи размещены неравномерно. Следовательно, и нагрузка от разных его частей будет разной. Ростверк принимает на себя эти неравномерные нагрузки и перераспределяет их. Сваям уже передается «выровненная» нагрузка.

Чем отличаются свайные и свайно-ростверковые фундаменты (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Чем это хорошо? Тем, что при одинаковой нагруженности свай, меньше шансов на то, что они будут усаживаться неравномерно. А неравномерная усадка ведет, как известно, к трещинам в фундаменте и стенах. Потому свайно-ростверковый фундамент более стабилен. Хотя главный недостаток свайных фундаментов остается: мы не можем знать, что за грунт находится под каждой из свай.  Потому спрогнозировать их поведение нереально. Именно поэтому их не очень любят архитекторы: гарантировать многолетнюю эксплуатацию дома невозможно.

Ленточный фундамент на сваях

Более предсказуемы в этом плане низкие ростверки. Они начинаются обычно ниже уровня земли и отливаются из армированного (или нет — зависит от проекта) бетона. Причем арматура свай связывается с арматурой ростверка.

В этом случае ростверк — это мелкозаглубенный ленточный фундамент и изготавливается он по той же технологии. Отличается тем, что имеет жесткую связь со сваями, что в разы повышает надежность и устойчивость конструкции. Еще такие фундаменты называют ленточными на сваях или свайно-ленточными. Такая конструкция является почти идеальной: сочетает в себе плюсы свайного и ленточного фундамента, в значительной мере компенсируя их недостатки.

Устройство свайно-ленточного фундамента (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Как он работает? Нагрузка от дома передается на ленту. Благодаря наличию продольной арматуры перераспределяется по всей площади. Так как лента опирается и на грунт, то часть нагрузки передается ему, остальная приходится на сваи. При этом нагрузка и усадка равномерны: их «выравнивает» лента.

В зимнее время, когда начинают на фундамент воздействовать силы пучения, проявляются все плюсы свайно-ленточного фундамента. Если дом стоит на пучнистых грунтах, их глубина заложения ниже уровня замерзания, очень сложно представить условия, при которых дом перекости или он даст неравномерную усадку.

При воздействии сил пучения на ленту, «пятки» свай, да и они сами, не дают возможности грунтам сдвинуть фундамент. Потому ленточно-свайные фундаменты — отличный выбор на сильно пучнистых почвах. Затраты при этом гораздо выше, чем при строительстве обычного свайного фундамента, но намного ниже, чем при строительстве ленты ниже глубины промерзания.

Как подобрать сваи

Виды свайных фундаментов: а – сваи-стойки; б – висячие забивные сваи; в – висячие набивные сваи; 1 – забивные сваи; 2 – ростверк; 3 – набивные сваи На рынке строительных материалов для свайно-ростверковых фундаментов можно купить различные по конструкции и несущим характеристикам сваи.

Только при их выборе нужно помнить об эксплуатационных характеристиках изделий. Отличаются они и следующими показателями:

• Материал;
• Способ производства;
• Форма и размеры продольного, поперечного сечения;
• Метод погружения в почву;
• Степень защиты от внешнего воздействия;
• Несущие характеристики опор.

Техника безопасности

При устройстве свайно-растверкового фундамента для дома из газобетона нужно соблюдать технику безопасности. Нормы ТБ при выполнении бетонных и свайных работ регламентируют:

• СНиП 12-03-2001. Безопасность труда в строительстве. Общие требования;
• СНиП 12-04-2002. Безопасность труда в строительстве. Строительное производство.

Свайный фундамент с ростверком под газобетон по соотношению несущих способностей и денежных затрат является одним из лучших вариантов. На слабонесущих грунтах, болотистой или пересеченной местности – это единственный способ сделать надежное основание под строение из газоблока.

Виды фундаментов с ростверком

Ростверком называют верхнюю часть фундамента, которая объединяет оголовки свай и служит опорой для будущего здания. Соединение свай и роствека может осуществляться с помощью сварки (в случае использования железобетонных конструкций) или заливки бетоном.

По способу установки ростверки подразделяется на:

• ленточные – связываются только соседние сваи;
• выполненные в виде плиты – связывается каждый оголовок.

По виду материалов ростверк может быть выполнен:

• из бетона с укладкой арматуры – под несущие стены устанавливаются сваи, на глубину и ширину ростверка роются неглубокие траншеи;
• подвесной бетонный – аналогичен предыдущему варианту, однако его особенностью является то, что лента из бетона не соприкасается с грунтом, устройство компенсационного зазора при этом обеспечивает предотвращение разрыва опор при колебании грунта;
• железобетонные – из широкого металлического швеллера или двутавра, причем под несущие стены устанавливается швеллер 30, остальные опоры связываются швеллером 16-20;
• из дерева – используется реже;
• комбинированным методом – с использованием как металлических несущих элементов, так и бетона.

Преимущества и недостатки

Типы свайного фундамента разделяют в первую очередь по способу устройства на забивные, набивные и винтовые. Каждая модель конструктивного элемента характеризуется своими особенностями.

К общим достоинствам всех типов свай следует отнести следующие:

1. Применимость для всех типов грунтов и рельефов любой сложности. Там, где закладка ленточного или плитного основания будет неэффективной или нецелесообразной, используют опоры.

   Свайные фундаменты можно строить на неустойчивых, переувлажненных грунтах, участках с риском оползней или подтопления, заболоченных территориях, а также на склонах и впадинах.

2. Экономическая целесообразность. Закладка одиночных силовых элементов, связанных в единую конструкцию обвязкой, обходится на 30–40 % дешевле, чем строительство плитного или ленточного заглубленного основания.
3. Возможность подобрать силовой элемент для любых условий. Популярность свайной технологии обусловила рост предложений от производителей свай. Сегодня можно подобрать опоры с несущей способностью от 0,8 до 15 и более тонн, а для глубокой закладки используются составные элементы.
4. Небольшой объем земляных работ. Если в случае с заглубленным ленточным или плитным основанием нужно рыть котлован на проектную глубину, то для устройства набивных свай достаточно пробурить скважины в грунте, а забивные и винтовые столбы погружаются в почву посредством силового воздействия.

Недостатки свайной технологии:

1. Сложность инженерных расчетов. Технология свайного фундамента может удовлетворить практически все гидрогеологические и проектные условия, но для этого потребуется провести ряд инженерных вычислений. Перед проектированием конструктору необходимо изучить нормативные требования к строительству фундаментов, что учесть возможные нюансы для каждого типа опор.
2. Трудоемкость работ по обустройству подвальных помещений. Организовать строительство подземных помещений в пространстве между силовыми элементами возможно, но это приведет к значительному удорожанию проекта, которое практически перекроет выгоду от применения свайной технологии.

Для частного дома

Частные жилые дома и коттеджи отличаются сравнительно небольшим весом по сравнению с многоэтажками и промышленными объектами. Эта особенность позволяет отказаться от закладки дорогостоящего железобетонного ленточного или плитного основания в пользу заводских или самодельных свай.

Преимущества свайной технологии для частного строительства:

• возможность закладки фундамента своими руками (винтовые, набивные сваи);
• при необходимости доступны способы усиления основания (при строительстве пристроек, увеличении этажности, замене перекрытий в доме и т.д.);
• ремонтопригодность.

Почему не стоит строить частный дом на свайном фундаменте:

• значительные теплопотери за счет подъема дома над уровнем земли;
• трудоемкая процедура инженерных расчетов;
• на участке наблюдается высокая сейсмическая активность.

Разных видов свай

Выбор свай основывают на результатах гидрогеологических изысканий грунта, а также инженерных расчетов по проектным нагрузкам. Сравнительная таблица по плюсам и минусам для различных типов силовых конструкций:

Тип опор	Преимущества технологии	Недостатки технологии
Забивные железобетонные	повышенная несущая способность (до 20 т); долгий срок службы (более 100 лет); стойкость к коррозии.	необходимость применения спецтехники для заглубления в грунт; появление динамических нагрузок и вибрации, действующих на грунт и ближайшие постройки.
Забивные стальные	широкий выбор моделей с различными конфигурациями и характеристиками; высокий эксплуатационный ресурс.
Забивные деревянные	дешевизна и доступность материала; экологическая чистота.	ограниченная грузоподъемность; сравнительно короткий срок службы; подвержены воздействию почвенной влаги.
Буронабивные	большая несущая способность; продолжительный срок службы; изготовление ручным способом.	большой расход бетона; сложно рассчитать несущую способность; необходимо укреплять стенки от обрушений.
Винтовые металлические	относительная дешевизна; высокая грузоподъемность; возможность монтажа своими руками; возможность повторного использования.	подверженность коррозийным процессам; недопустимость заглубления в грунт с каменистыми включениями, которые могут повредить лопасти.
Винтовые железобетонные	прочнее металлический винтовых свай и удобнее при монтаже, чем забивные ж/б аналоги; не подвержены коррозии.	имеют значительный вес; сложно выдержать соосность при монтаже.

Варианты свайно-монолитных фундаментов

• Низкий свайный фундамент Висячий ростверк. Это основание, которое предусматривает наличие внутри воздушной подушки высотой в пределах 70-100 мм. Фактически, пол здания висит над почвой и установлен на опоры. Преимущество конструкции – минимальное воздействие почвы на нижнюю часть бетонного основания.

• Заделка свай в монолитный цоколь. Тут уже не предусмотрен зазор между грунтом и основанием, зато можно сделать цокольное помещение небольшой высоты. Ростверк в таких случаях можно возвести с бетона, железобетона, стали, дерева, других строительных материалов, и обязательно сделать армирование.

Устройство и разновидности свайно-ростверкового фундамента

Данный тип основания представляет собой опоры, заглубленные в грунт ниже глубины промерзания, которые соединяются между собой с помощью железобетонного или металлического ростверка (ленты). Именно ростверк принимает на себя всю нагрузку от дома и равномерно перераспределяет ее на сваи.

Свайно-ленточный фундамент может оборудоваться высоким или низким ростверком. В первом случае лента будет размещаться выше уровня земли. Сделать такой ростверк из бетона достаточно сложно, поэтому чаще всего прибегают к изделиям из металла или древесины твердых пород.

Основания с низким ростверком считаются более надежными и устойчивыми к различным деформациям. Это обусловлено тем, что у них жесткое сцепление с землей имеют не только вертикальные опоры, но и сама лента. Именно поэтому такие конструкции встречаются намного чаще и являются более предпочтительными. В этом случае берется не металлический, а ж/б ростверк, что положительно сказывается на стоимости фундамента.

В качестве свай могут применяться буронабивные, забивные, буровые или винтовые изделия. Для частного строительства оптимальным вариантом считается именно первый вид, что обусловлено сравнительно небольшой стоимостью готовой продукции и достаточно простым монтажом.

Что такое свайно-ростверковый фундамент

Свайный фундамент, наверное, представляют себе все: это некоторое количество свай, заглубленных в грунт до уровня несущего слоя или ниже уровня промерзания. В чистом виде этот тип фундамента используется редко. Виной тому своеобразная конструкция, которая не позволяет перераспределять между сваями нагрузку от дома. Потому свайный фундамент в основном делают под срубы из бревна или бруса, иногда — под каркасные постройки. Эти типы стройматериала, из-за своих особенностей, сами перераспределяют нагрузку. С домами из других материалов они совместимы плохо.

Зато их усовершенствованный вид — свайный фундамент с ростверком — лишен многих недостатков и может использоваться и под кирпичные, и под блочные постройки.  В них все опоры завязаны при помощи ленты из металла или железобетона (бетона) в единую конструкцию. Эта лента и называется ростверком.

Так выглядит свайно-ростверковый фундамент вынутый из земли

Ростверк — это часть фундамента, объединяющая оголовки свай и служащая опорой для стен. Именно ростверк принимает, и за счет замкнутой конструкции, перераспределяет нагрузку, передавая ее на сваи.  Он может быть металлическим, деревянным, бетонным или железобетонным. По типу исполнения бетонные (железобетонные) ростверки бывают низкими и высокими.

Различают свайные фундаменты с высоким и низки ростверком

Высокий ростверк находится выше уровня земли. Чаще всего его делают из металла — швеллеров большого сечения или квадратных металлических труб. Еще делают такой ростверк из бетона, но его устройство сложнее: приходится придумывать, как залить ленту на расстоянии от земли.

Как работает ростверк и что он дает

Любой дом в разных частях будет давать разную нагрузку: отделка, мебель, санфаянс, другие вещи размещены неравномерно. Следовательно, и нагрузка от разных его частей будет разной. Ростверк принимает на себя эти неравномерные нагрузки и перераспределяет их. Сваям уже передается «выровненная» нагрузка.

Чем отличаются свайные и свайно-ростверковые фундаменты (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Чем это хорошо? Тем, что при одинаковой нагруженности свай, меньше шансов на то, что они будут усаживаться неравномерно. А неравномерная усадка ведет, как известно, к трещинам в фундаменте и стенах. Потому свайно-ростверковый фундамент более стабилен. Хотя главный недостаток свайных фундаментов остается: мы не можем знать, что за грунт находится под каждой из свай.  Потому спрогнозировать их поведение нереально. Именно поэтому их не очень любят архитекторы: гарантировать многолетнюю эксплуатацию дома невозможно.

Ленточный фундамент на сваях

Более предсказуемы в этом плане низкие ростверки. Они начинаются обычно ниже уровня земли и отливаются из армированного (или нет — зависит от проекта) бетона. Причем арматура свай связывается с арматурой ростверка.

В этом случае ростверк — это мелкозаглубенный ленточный фундамент и изготавливается он по той же технологии. Отличается тем, что имеет жесткую связь со сваями, что в разы повышает надежность и устойчивость конструкции. Еще такие фундаменты называют ленточными на сваях или свайно-ленточными. Такая конструкция является почти идеальной: сочетает в себе плюсы свайного и ленточного фундамента, в значительной мере компенсируя их недостатки.

Устройство свайно-ленточного фундамента (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Как он работает? Нагрузка от дома передается на ленту. Благодаря наличию продольной арматуры перераспределяется по всей площади. Так как лента опирается и на грунт, то часть нагрузки передается ему, остальная приходится на сваи. При этом нагрузка и усадка равномерны: их «выравнивает» лента.

В зимнее время, когда начинают на фундамент воздействовать силы пучения, проявляются все плюсы свайно-ленточного фундамента. Если дом стоит на пучнистых грунтах, их глубина заложения ниже уровня замерзания, очень сложно представить условия, при которых дом перекости или он даст неравномерную усадку.

При воздействии сил пучения на ленту, «пятки» свай, да и они сами, не дают возможности грунтам сдвинуть фундамент. Потому ленточно-свайные фундаменты — отличный выбор на сильно пучнистых почвах. Затраты при этом гораздо выше, чем при строительстве обычного свайного фундамента, но намного ниже, чем при строительстве ленты ниже глубины промерзания.

Классификация элементов конструкции и технология возведения

Типичный свайно-ростверковый фундамент.

Сваи – виды и особенности

По материалу изготовления различают железобетонные, деревянные и металлические сваи:

Деревянные используют в основном под постройку зданий из того же материала, часто это хозяйственные постройки, беседки, бани. Для возведения жилых помещений обычно обустраиваются более долговечные фундаменты. Установка может производится как одиночно, так и группами по 3-4 столба в связке для повышения прочности и несущей способности.

Металлические сваи могут быть забивными или винтовыми, но чаще встречается второй вариант. Винтовой свайный столб представляет собой металлическую трубу, погружной конец которой выполнен в виде конуса с винтовой лопастью для завинчивания. Конусовидный наконечник может быть литым или приварным. Литые сваи более надежны и долговечны, так как у них нет сварного шва, прочность которого снижена. Стальное изделие обязательно проходит процесс обработки антикоррозийным покрытием, а в процессе монтажа полость трубы заливают бетоном. Срок службы такого фундамента может достигать до 400 лет.

Железобетонные сваи изготавливают из армированного бетона, на предприятии (забивные) либо непосредственно на участке (набивные).

Железобетонные забивные сваи.

По методу установки сваи разделяют на несколько категорий:

1. Забивные. Установка производится при помощи специальной техники – сваебойных машин, вибропогружателей и оборудования, которое производит установку путем вдавливания столба в грунт. При использовании этого типа свайных столбов земляные работы могут не проводиться вообще, либо снимается только дерн.
2. Винтовые. Устанавливаются путем вкручивания, вручную при помощи кабестана, либо, в массовом строительстве, с использованием спецтехники.
3. Буронабивные. Монтаж представляет собой три этапа: бурение скважины, установка осадных труб с арматурой и бетонирование.

Ростверк – классификация и особенности

Один из вариантов ростверкового фундамента.

По материалу изготовления ростверки бывают:

• железобетонными заливными;
• деревянными;
• из готовых ЖБИ-изделий;
• металлическими.

По расположению относительно грунта:

• висячими (обустраиваются на некотором расстоянии от земли) ;
• мелкозаглубленными (погружаются в грунт на небольшую глубину);
• заглубленными (основательно погружаются в землю; выполняют не только связующие функции, но и участвуют в распределении нагрузок на грунт наравне со сваями).

Ростверковый каркас из бруса.

Чаще всего в строительстве используются висячие ростверки. Они приподнимают здание над землей, а монтаж отличается простотой и небольшой стоимостью.

Фундамент с заглубленным ростверком используют редко – по сути, он сам и его обустройство напоминает ленточный тип оснований, только укрепленный свайными столбами. Это значит, что процесс монтажа усложняется – рытье котлована, обустройство дренирующей песчаной подушки и т.д

Перед установкой свай проводятся подготовительные работы.

Этап 1 – Подготовительный

Включает в себя:

• геологические исследования;
• расчет последующих нагрузок и планировку расположения свай;
• составление проекта и необходимых чертежей.

Этап 2 – Подготовка территории

Разметка участка под свайный фундамент.

Включает в себя:

• очистка местности под постройку;
• снятие верхнего слоя почвы (при необходимости);
• разметка территории согласно планировке – отмечаются места расположения внутренних и внешних свай.

Этап 3 – Монтаж свай

Забивание железобетонной сваи в грунт.

Включает в себя:

-для забивных:

• установка столбов с помощью сваебойной техники;
• выравнивание надземной части столбов путем подрезания до нужного уровня.

-для буронабивных:

• бурение отверстий;
• установка труб и армирование;
• бетонирование.

Сечение колонн

Согласно стандартам столбы фундамента можно делать круглого либо квадратного сечения. И в том и в другом случае технология монтажа основания нарушена не будет.

Если принято решение делать круглые колонны, то диаметр столбов должен быть в норме 20 см. Однако на практике чаще всего делают столбы сечением 25 см. Заливать раствор можно в специальную опалубку из труб. Какие выбрать, решать мастеру. Металл и асбестоцемент, хоть и являются максимально надежными, имеют при этом высокую цену. В качестве более дешевой опалубки можно использовать пластиковые канализационные трубы или просто скрученный в рулон рубероид. В последнем случае раствор придётся заливать поэтапно, с параллельной обратной засыпкой трубы из рубероида. Это позволит предотвратить её расхождение в диаметре при заливке бетона.

Квадратные колонны согласно норма и стандартов можно заливать в специально собранную из деревянных щитов опалубку. Щиты скрепляются в квадратный каркас нужной высоты при помощи хомутов или шпилек. Внутренние стенки опалубки можно укрыть рубероидом для более ровной поверхности залитых столбов и снижения риска повреждения колонн при распалубке.

Квадратные столбы фундамента также армируют металлическими прутами, связанными в единую конструкцию.

Раствор для заливки колонн фундамента замешивают из цемента, песка и щебня в соответствии 1:3:5. При этом цемент лучше брать марки не ниже М-400. Колонны будут считаться полностью готовыми и сухими через 5-7 дней при условии сухой и тёплой погоды. Если же погода стоит влажная, то стоит выждать не менее 3 недель до полного высыхания раствора, и только после этого снимать опалубку.

Онлайн калькулятор фундамента

Чтобы узнать примерную стоимость фундамента типа «ростверк на сваях», воспользуйтесь следующим калькулятором:

Расчет свайного фундамента

Для расчета свайного фундамента, как и любого другого следует вычислить нагрузки на основание F. Для этого складывают вес стен, перекрытий, кровли, снеговую нагрузку и нагрузку на пол. Первые 3 параметра можно вычислить самостоятельно, либо с помощью специальных строительных калькуляторов. Снеговая нагрузка зависит от региона, в котором расположено строение и определяется по СНиП 2.01.07-85 «Нагрузки и воздействия», нагрузка на пол принимается равной 180 кг/м2 общей площади сооружения.

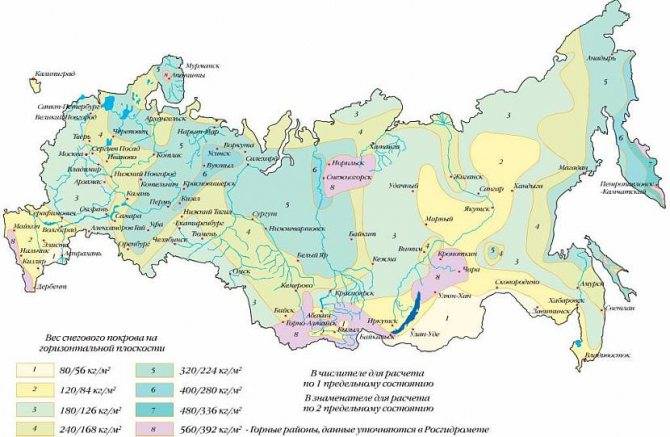

Распределение снеговых нагрузок в зависимости от климатических зон Источник obustroeno.com

Затем определяется несущая способность сваи по формуле

P= ϒ cr*R0*S+u ϒ cf*fi*hi , где

• R0 – нормативное сопротивление грунта под основанием сваи
• S – площадь основания
• ϒcr – коэффициент условий работы грунтов под основанием
• u – периметр сечения
• ϒcf – коэффициент условий работы грунта на боковой поверхности
• fi – сопротивление грунта на боковой поверхности
• hi – глубина погружения сваи ниже уровня земли.

Площадь основание S круглых свай вычисляется путем перемножения квадрата радиуса сваи на 3,14, периметр – умножением диаметра сечения на 3,14. Диаметр сваи выбирают, исходя из предполагаемого материала опалубки и параметров оборудования, обычно для частного строительства — 200-300 мм.

Виды свайно-ростверковых фундаментов

Объеденить сваи или столбы между собой цельной бетонной лентой можно тремя различными способами.

Заглубленный. Изготовление столбов происходит так, чтобы верхняя их граница находилась под уровнем промерзания грунта. Таким образом, связывающая их лента фундамента будет достаточно глубокой, чтобы предотвратить деформацию основания под воздействием сезонных изменений уровня грунта. В этом виде свайно-ростверковый тип фундамента используется при строительстве тяжелых зданий, так как требует большого количества бетона для создания глубокой ленты. Кроме затрат на большой ростверк, немало средств потребуется вложить и в установку свай.

Prev
1of1
Next

Мелко- или незаглубленный. Тут столбы устанавливаются над уровнем промерзания грунта и лента фундамента получается неглубокой. Именно эта разновидность свайно-ростверкового фундамента чаще всего используется в частном строительстве и ещё иногда называется свайно-ленточным основанием. Сразу хотим предупредить, что несмотря на своё значительное распространение, уместность использования данной технологии под большим вопросом, о чём в подробностях рассказано в последующих разделах.

Prev
1of1
Next

Подвесной. Его применение наиболее обосновано при возведении небольших частных домов, создающих минимальную нагрузку на основание. Бетонную ленту делают навесной для того, чтобы между ней и грунтом было свободное пространство. Именно оно обеспечивает защиту ростверка от неравномерных нагрузок на ленту, вызванных пучением грунта в результате замерзания в нём воды зимой. Набольшее распространение эта технология получила под названием ТИСЭ. Соблюдая все инструкции по созданию свай и ростверка, которые описаны в ней, можно изготовить вполне надежное основание под лёгкую постройку.
