Особенности конструкции
Чтобы понять, почему стоит сооружать теплицы своими руками из профиля для гипсокартона, необходимо определить, в чем преимущества и недостатки таких конструкций.
Часть из них, указана в таблице:
| Преимущества | Недостатки |
| Зимой, из-за большой массы снега, каркас и элементы крепления могут деформироваться, а теплица сложиться. Для решения этой проблемы можно сделать усиление каркаса теплицы:
|
Виды профилей для строения
Профили для гипсокартона
Для постройки теплицы можно использовать такие профили, применяемые при монтаже гипсокартона:
- П или U-образный. Элементы каркаса изготавливаются из профилей с разной шириной полки, высотой стенок и толщиной металла.
- V-образный. Сечение имеет «полки», которые служат для установки крепежных элементов в нижней части и по краям. Это более дешевое изделие, с ним легче работать, но по прочности деталь уступает некоторым типам П-профиля. Усиленный вариант изделия называется W-профилем.
- Профилированная труба. Это стальная оцинкованная труба квадратного или прямоугольного сечения. Отличается высокими показателями прочности и надежности.
- CD-профиль. Имеет сечение П-образного вида, с загибами на концах. Для увеличения его прочности имеются специальные гофры.
- UD-профиль. Это П-образное сечение, используется для сборки основания каркаса теплицы из CD-профиля и фиксации последнего к месту установки.
- ПВХ-профиль. П-образного, квадратного или другого сечения, изготовленного из поливинилхлорида. По сравнению с металлическими аналогами имеет большую гибкость, меньшую цену, при большей стойкости к нагрузкам.
Способы соединения элементов
Теплица из профиля для гипсокартона, собирается с помощью крепежных элементов и сварки. В этом случае:
- Болты, гайки и шайбы. Лучше использовать для профилированной трубы, элементов V-образных и П-образных типов. С помощью крепежных деталей обеспечивается простой последующий демонтаж, а затем, при необходимости, и сборка конструкции обратно. Недостаток использования: требуется предварительное сверление отверстий в профиле и тщательный контроль надежности соединений в узлах.
- Саморезы. Применяются для соединения всех видов металлических профилей, больше всего они подходят для стыковки CD и UD элементов. Теплицу лучше собирать не «клопами», а саморезами с пресс-шайбой. В этом случае, тонкая шляпка не помешает монтажу обшивки. Часто шурупы имеют заостренные концы, как у сверла, что облегчает их вход в металл.

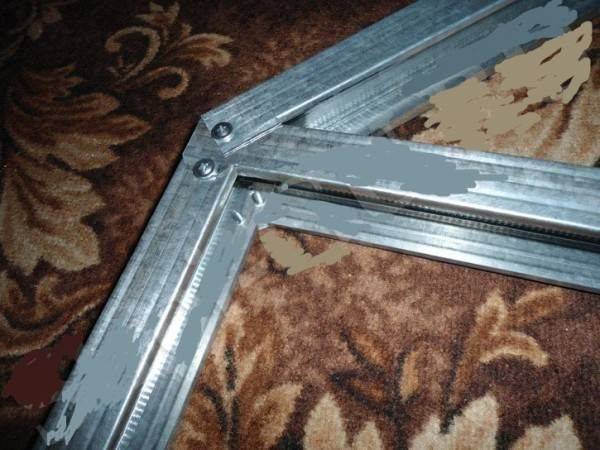

Соединение деталей саморезами
- Сварка. Это неразъемное соединение, отличается надежностью и долговечностью. Используется лишь в случае, когда не планируется последующий демонтаж теплицы. Сварочным швам требуется дополнительная защита от коррозии.
- Другие соединительные детали, применяемые для сборки теплицы из ПВХ-профилей.
Монтаж конструкции
Прежде чем начать обзор, стоит отметить, что речь пойдет о стандартных проектах и ситуациях. В конкретно вашем случае могут существовать нюансы, из-за которых те или иные действия нужно либо вообще не выполнять или выполнять как-то иначе.
Например, мы будем собирать теплицу на легком ленточном фундаменте, но если у вас очень влажная почва, где есть риск проседания, то вам стоит задуматься о другом типе основания (столбчатом, к примеру).
Стандартный ленточный фундамент
Вернемся к обзору.
Итак, краткая инструкция монтажа.
Фундамент
Как мы уже отметили выше, фундамент будем делать тот, который недорогой и подходит для такого дела в большинстве случаев – речь идет о ленточном основании.
Делается это так:
- Определяем периметр будущей теплицы.
- Ставим по углам колышки и натягиваем между ними нить.
- Роем траншею в соответствии с “показаниями нити. Глубина траншеи зависит, конечно, от многих факторов, но, как правило, она делается чуть-чуть глубже точки промерзания грунта.
В принципе, если речь идет о проекте, где нужно сделать все поскорее, подешевле и “на пару сезонов”, то рубероид можно и не применять. Просто слой гидроизоляции значительно продлевает срок эксплуатации всей конструкции и если ваша теплица из металлического профиля должна простоять хотя бы лет пять, то рубероид все-таки лучше применить.
Делаем армировку фундамента – для этого обычно используют арматуру диаметром 6-8 миллиметров. Армировка делается очень просто – по сути, это как бы линия из нескольких арматур, которая проходит по всему периметру траншеи. Между собой металл крепится с помощью обычной стальной проволоки, которую проще всего связывать специальным “вязальным крючком, сделанным из более толстой проволоки.
Пример правильно подготовленной траншеи под фундамент
После того, как работа с металлом закончена, осталось залить все пространство траншеи бетоном и подождать пару недель пока все более-менее нормально высохнет.
После того, как бетон высохнет, нужно будет положить по периметру всей ленты несколько рядов красного кирпича и потом уже на его плоскости нужно собирать каркас.

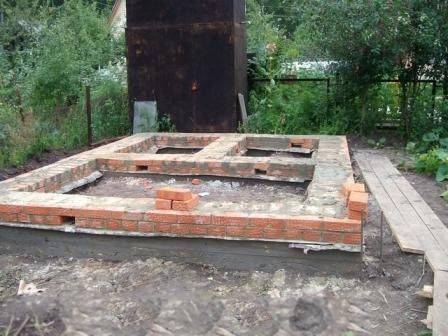

Фото кирпичной кладки сверху фундаментной ленты
Монтаж каркаса
В качестве наглядного примера будем собирать теплицу с двускатной конфигурацией крыши. Конечно, металлопрофиль для теплицы является очень универсальным материалом, из которого реально сделать и арочную теплицу, но своими руками (особенно если нет должного опыта в этом деле) проще и быстрее будет все-таки сделать двускатную конструкцию.
Для сборки будем использовать стандартный перегородочный профиль для гипсокартона. Оптимальная ширина профиля – 100 мм. Но если тепличка планируется маленькая, и нет сильных ветров в том месте участка, где она будет стоять, то можно попробовать применить и более узкий профиль.
Просто уровень жесткости у него будет меньше, а соответственно и несущая способность кровли будет не очень велика. То есть теплица в таком случае под воздействием какой-либо нагрузки может элементарно деформироваться.
Порядок же сборки такой:
- Крепим (с помощью перфоратора и дюбелей) к плоскости кирпича по всему периметру несущий профиль.
- Ставим по углам стоевые рейки нужного размера.
- Между ними, на расстоянии друг от друга примерно сантиметров 70-80 (если эта цифра будет больше, то поликарбонат под воздействием веса того же снега может просто напросто прогнуться и сломаться) ставим все промежуточные стоевые профиля. При этом не забываем оставить место для двери.
- Делаем верхний горизонтальный периметр, который опирается на все стоевые – для этого как бы повторяем нижнюю линию профиля, который закреплен горизонтально на плоскости фундамента.
- Теперь нужно для лучшей жесткости каркаса соединить между собой две параллельные стенки (с большей длиной). Делаем это с помощью несущего профиля – просто крепим его вверху, горизонтально, от стенки к стенке.
Примерная схема каркаса передней и задней стенки теплицы
Стоевые соединяем по горизонтали все тем же несущим профилем – получаем конек нашей крыши. Опускаем от него куски профиля к верхней горизонтальной линии стен и проверяем все ли прочно прикручено. Если все хорошо, то осталось только сделать двери (их можно собрать из того же профиля и поликарбоната), форточку для проветривания теплицы и обшить все поликарбонатом.
Начало строительства
Совет. Некоторые дачники рекомендуют резать профиль болгаркой. В таком случае оцинкованное покрытие на стыках повредится, и металл подвергнется коррозии. Лучше всего резать прямыми ножницами по металлу.
Крепление металлопрофиля
Опытным строителям будет проще нарезать сразу весь профиль для гипсокартона согласно плану. Это значительно ускорит процесс. Новичкам рекомендуется все делать поэтапно, ведь в ходе строительство что-то обязательно придется корректировать.
- Начинать следует со сборки торца на земле.
- Крепится профиль саморезами. Для большей прочности соединения рекомендуют загибать внутрь.
- При сборе торца на петли крепится дверь. Точно так же монтируется второй торец.
- Можно приступать к основанию теплицы. Уже на него, если строение арочное, крепятся дуги. Когда каркас теплицы собран, пришло время устанавливать на него поликарбонат.
Тонкости монтажа
Перед тем, как установить гипсокартон на профиль, нужно собрать технически правильную обрешетку, на которую в дальнейшем он и будет крепиться. Этот материал довольно простой, но зачастую именно в построении конструкции возникают трудности. Каркас является основой, без него построение будет невозможно, поэтому необходимо ровно выставить каркас.
Данную конструкцию необходимо изобразить на бумаге в виде чертежа, чтобы иметь представление, что и где будет возводиться
Что касается каркаса, важно понять, где он будет расположен. Каркас можно монтировать на стенах или потолке. Так как такой каркас дает возможность исправить поверхность и сделать её ровной, к его применению прибегают довольно часто
Так как такой каркас дает возможность исправить поверхность и сделать её ровной, к его применению прибегают довольно часто.
Разметку делают с помощью рулетки в самом низком месте
Важно учесть, что проводку проводят заранее. Далее идёт монтаж профилей на потолок: несущий профиль необходимо выставлять горизонтально. Чтобы удлинить металлический профиль до необходимой длины, используют обычный соединитель
Для закрепления мест, где профиля пересекаются, нужна его разновидность – краб. При выравнивании потолка используется двухуровневый краб для хорошей фиксации профиля нижнего уровня к потолочному профилю. При использовании анкерного подвеса при нехватке длины других подвесов, например, прямого, его можно нарастить
Чтобы удлинить металлический профиль до необходимой длины, используют обычный соединитель. Для закрепления мест, где профиля пересекаются, нужна его разновидность – краб. При выравнивании потолка используется двухуровневый краб для хорошей фиксации профиля нижнего уровня к потолочному профилю. При использовании анкерного подвеса при нехватке длины других подвесов, например, прямого, его можно нарастить.
Крайне редко комната имеет идеально ровные углы. В таких ситуациях после выравнивания стен гипсокартонные листы на потолке очень сложно подгонять под необходимые параметры. Если начать работу с потолка, зазоры будут отсутствовать. Удобство использования профилей заключается в том, что их можно стыковать с небольшим нахлестом.
Фиксируются подвесы для установки креплений на шурупы и дюбеля, расстояние шагов – около 60 сантиметров.
Следующим шагом будет монтаж направляющих по всему периметру данного помещения с помощью ниток, закрепленных на профиль.
Условно делим потолок на одинаковые квадраты, примерно по 0,5*0,5 м. Далее располагаются несущие части. По закрепленным ниткам их соединяют с главными профилями и фиксируют шурупами. Соединители-крабы устанавливают на крепления накрест. Когда установка каркаса на потолке завершена, можно переходить на стены. В целом, техника установки профилей схожа.
Необходимо измерить расстояние, которое будет соответствовать ширине листа. Далее делается метка, где и будет располагаться профиль. Начинать следует с монтажа направляющих по всему периметру стены. Это выполняется с помощью нитей. Единственное, стоит учесть, что расстояние будет больше 60 сантиметров, чем на потолке. Болгаркой нарезаются поперечные перемычки длиной около 60 см и также они крепятся с помощью саморезов. В управляющий профиль устанавливается несущий и закрепляется к стенам. Можно использовать шаг 0,6 м. В продаже имеются заранее подготовленные профили с отверстиями, они отлично подойдут для новичков. Несущие профили необходимо соединить с подвесами. В дальнейшем устанавливаются поперечные с промежутком около 60 см.
Когда все работы закончены, переходим к этапу установки гипсокартонных листов с помощью шурупов. Главное – углублять лист шляпки не более чем на 4 мм, расстояние между саморезами – примерно 10-30 см. Листы фиксируются по всему периметру профиля сверху вниз
Важно для подвижности конструкции делать зазор в 1 см между листом и полом, и 0,5 см – между потолком. Швы закрываются ближе к полу, зазоры скрываются плинтусом
После монтажа потолка стены покрывают шпаклевкой. В начале применяют армирующую сетку, ей закрывают швы на стыках, затем уже шпаклюют всю стену. Для различных проемов, таких, как оконный, дверной, арочный, используются другие дополнительные профили.
Сборка профильного каркаса теплицы
Решившись облагородить свой домашний участок теплицей из оцинкованного профиля, лучше, конечно, отдать предпочтения “омеге”. Перед покупкой материала обязательно надо составить точный чертеж всех деталей конструкции и саму схему теплицы. Это упростит процесс будущего строительства и позволит рассчитать необходимое количество профиля.
Изготовление торцовых стенок
Сразу надо отметить, что если для каркаса теплицы выбран “омега профиль, то крышу лучше сделать двускатной. Арочные конструкции самостоятельно гнуть сложно, к тому же “омега при сгибании переламывается.
Торцовые стенки задают форму всему каркасу. Чтобы они получились правильной формы, все детали раскладывают на ровной площадке. Любой изъян в конструкции повлечет за собой перекос всего каркаса, к которому невозможно будет закрепить поликарбонат.
Дальнейшие работы выполняют в следующем порядке:
Из отрезков профиля на ровной площадке выкладывают квадрат или прямоугольник. Выбор фигуры зависит от размеров теплицы. Сразу надо пометить, где будет низ и верх получившейся рамки.
Оцинковка довольно мягкая и не требует дополнительного сверления для закручивания саморезов. Концы деталей рамки вставляют друг в друга и просто стягивают минимум двумя саморезами на каждом углу. Если рамка шатается, соединения дополнительно усиливают саморезами. От центра верхнего элемента рамки отмечают перпендикулярную линию, обозначая конек крыши. Сразу надо замерить расстояние от вершины, то есть конька, до соседних углов рамки. Оно должно быть одинаковым. Далее, эти два расстояния суммируют и по полученному результату отмеряют длину профиля, после чего отпиливают его ножовкой или лобзиком. В полученной заготовке строго по центру надпиливают боковые полки и в этом же месте сгибают профиль, придавая ему форму двускатной крыши. Получившуюся крышу саморезами фиксируют к рамке. Для упрочнения конструкции, углы рамки по диагонали усиливают ребрами жесткости, то есть прикручивают наискось отрезки профиля. Задняя торцевая стенка готова. По такому же принципу изготавливают идентичного размера переднюю торцевую стенку, только ее дополняют двумя вертикальными стойками, образующими дверной проем.
Закончив работу с торцевыми стенками, нарезают куски профиля и, надрезав по центру, сгибают дополнительные коньки, такого же размера, как делали для торцевых стенок. Здесь надо точно высчитать количество коньков. Ширина поликарбоната составляет 2,1 м, но такие пролеты будут провисать и их провалит снег. Оптимально установить коньки шагом 1,05 м. По длине теплицы нетрудно подсчитать их количество.
Последнее, что надо приготовить перед сборкой каркаса – это 4 куска профиля размером с длину теплицы. Они нужны для скрепления между собой торцевых стенок.
Сборка профильного каркаса теплицы
Сборка каркаса начинается с установки на свое постоянное место обоих торцовых стенок. Чтобы они не упали, их подпирают временными подпорками. Подготовленными 4 длинными профилями соединяют торцевые стенки. Двумя горизонтальными заготовками скрепляют верхние углы противоположных стенок, и то же самое делают двумя другими заготовками, только внизу конструкции. Получился пока еще непрочный каркас теплицы.
На нижних и верхних только что установленных горизонтальных профилях делают отметки через 1,05 м. В этих местах крепят стоечные ребра жесткости каркаса. К этим же стойкам фиксируют подготовленные коньки. Последним устанавливают коньковый элемент на самой вершине по длине всей теплицы.
Усиление каркаса дополнительными ребрами жесткости
Готовый каркас достаточно прочный чтобы выдержать средние порывы ветра и осадки. При желании его можно дополнительно усилить ребрами жесткости. Распорки изготовляют из кусков профиля, после чего их фиксируют по диагонали, усиливая каждый угол каркаса.
Обшивка поликарбонатом

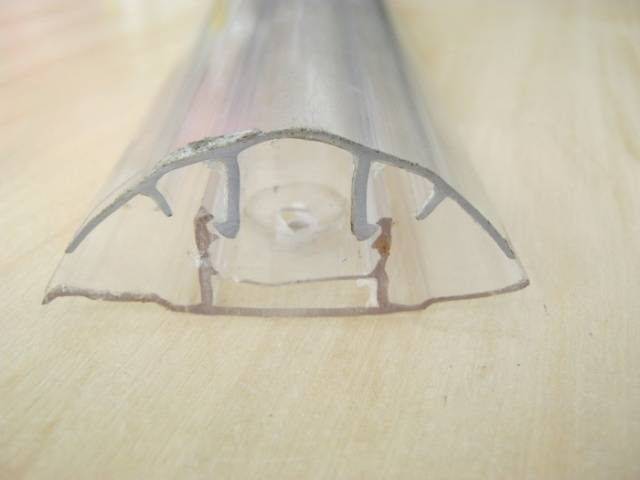

Обшивку каркаса поликарбонатом начинают с крепления замка к профилю, в местах стыковки листов. Замок просто прикручивают саморезами с резиновыми прокладками.
Оптимально укладку поликарбоната начинать с крыши. Листы вставляют в пазы замка и прикручивают саморезами с пластиковыми шайбами к профилю.
Все листы поликарбоната должны быть равномерно прижаты саморезами к каркасу
Важно не перестараться, чтобы лист не треснул
После фиксации всех листов осталось защелкнуть верхнюю крышку замка и снять защитную пленку с поликарбоната.
На видео показано изготовление тепличного каркаса из профиля:
Теплица полностью готова, осталось заняться внутренним обустройством и можно выращивать любимые культуры.
Сейчас входит в популярность делать теплицы из гипсокартонного профиля со съемной крышей. Такой подход может увеличить срок эксплуатации теплицы на многие годы. В зависимости от размеров будущей теплицы можно использовать и другие профиля
При выборе главное обращать внимание на качество материала – при сгибании хороший профиль не согнется, а вернется в свой первоначальный вид. Сборка каркаса теплицы из труб
Вверху дуги соединяются пластиковой трубой. Крепежи для этого крестовины;
Своеобразную дверь можно соорудить из деревянных реек:
делается прямоугольник нужных размеров. Крепятся рейки на углах с помощью железных вставок;
Следует понимать, что в зимний период растениям нужен свет. Следует позаботиться не только об отоплении и воде, но и об освещении. Лучше всего для этого подходят люминесцентные лампы.
Они энергосберегающие, в то же время дают достаточно света для фотосинтеза растений.
Чертежи теплицы из поликарбоната своими руками из профильной трубы
С выбором места и возведением основы покончено, пришло время к непосредственной разработке чертежа, теплицы своими руками, используя профильную трубу.
Как создать арочную теплицу из поликарбоната собственноручно, схемы и чертежи, фото.
С помощью арочной модели можно построить как небольшой парник, так и огромную капитальную конструкцию. Чтобы сделать теплицу из поликарбоната своими руками, из профильной трубы, необходимо сделать грамотные чертежи и расчеты. Если говорить об арочной форме, тогда нужно знать некоторые отличительные черты данной конструкции. Самое главное, что следует учитывать, это конечно же высота самой теплицы, и то как это согласуется с размером листов стандартных форм. Длинной листы, бывают только 6 метров, что сам по себе влияет на коррекцию будущей постройки.
Как мы можем получить дугообразную форму? Лист нужно положить в поперечное положение, и радиус покрытия составит 190 сантиметров. Шириной в 380 сантиметров. Исходя из этого, можно понять, что и высотой постройка будет 190 сантиметров.
Так выглядит арочная теплица из поликарбоната внутри
Если 190 сантиметров, мало для ваших нужд, можно попытаться сделать ее выше, обустроив цоколь. Если сделать, высоту цоколя в 100 сантиметров, можно расширить саму постройку до 240 сантиметров.
Чертежи теплицы, арочного типа из поликарбоната из профильной трубы
Также профильную трубу можно согнуть, чтобы подстроить ее под свои нужды, но как мы уже говорили ранее, для этого необходимо использовать специальные инструменты, или же купить профиль в виде дуг.
Схема теплицы из поликарбоната
Если вы разрабатываете чертежи теплицы из поликарбоната своими руками, из профильной трубы небольшого размера, примерно 5 метров, можно использовать всего лишь две дугообразные рамки. Если же она больше 6 метров, вам необходимо будет провести дополнительные расчеты.
Следующим шагом будет разработка чертежей теплицы из поликарбоната своими руками, из профильной трубы, вам необходимо будет указать, шаг крепления. Ребра креплений при постройке теплицы арочного типа, необходимо располагать вдоль дуг. Сверяйте свои задумки, с техническим паспортом изделия, ведь ваши манипуляции не должны быть чем то неожиданным для данного материала.
Чертеж теплицы из поликарбоната своими руками, из профильной трубы двускатного типа.
Для такой постройки необходимо взять профильную трубу размером 40 на 20 миллиметров.
По этому чертежу вы сможете собрать, неплохую, двускатную теплицу, с вентиляционными отверстиями.
Пример теплицы с двускатной крышей
Стропилы при наклоне создают угол наклона до 30 градусов, что в свою очередь благоприятно скажется на сходе осадков с поверхности.
Проект теплицы из поликарбоната и профильной трубы, с двускатной крышей
Чтобы возвести такую постройку, чаще всего используют прочный профиль как минимум 20 на 40, для основных несущих деталей, стропил и балок, для менее важных деталей, можно использовать профиль 20 на 20. Если вы решите покрывать теплицу листами поликарбоната, учтите тот факт, что стыковочные места плит, обязательно должны располагаться на профиле. Расстояние между стропилами не больше 1 метра.
Сезонные теплицы, проекты и чертежи.
При создании теплиц на один сезон, особых жестких требований к конструкции нет, ведь им не нужно выдерживать давление снега. Главное обеспечить вентиляцию пространства. Листы необходимо соединять крепежными профилями.
Теплица хлебница, чертежи.
Эта конструкция отличается своей оригинальной конструкцией, которая имеет ряд преимуществ:
- Необычный дизайн;
- Нет необходимость в большом количестве стыковочных линий;
- Легко выполнить процедуру проветривания;
- Легкость в сооружении теплицы.
Две полудуги фиксируются на специальных выдвижных шарнирах, это будут раздвижные элементы, сам каркас нужно выполнить, используя профильную трубу, с небольшим сечением.
Теплица хлебница, фото
Как сделать теплицу из поликарбоната своими руками, видео:
Итог:
Чертежи теплицы из поликарбоната своими руками из профильной трубы, помогут вам построить такую мощную конструкцию или парник, который вам необходим. Таким образом вы сможете, обеспечить себя овощами, в любое время года, главное составьте правильные планы, и посчитайте количество расходных материалов, таким образом вы сможете избежать лишних затрат. На этом мы прощаемся с вами, желаем всего доброго и до встречи на нашем сайте об огороде без хлопот!
Готовимся к строительству
На данном этапе необходимо провести следующие подготовительные действия:
- выбрать место для будущей постройки;
- поверхность для строительных работ должна быть выровнена и очищена от грязи и любого вида мусора (растительного или строительного).
Очищенная территорияТакже на данном этапе нужно обработать профиля специальным антикоррозийным средством, так как каркас будет эксплуатироваться на улице, где климат не постоянен и возможны резкие перепады температуры и влажности. После окончания уборки территории следует заложить и залить фундамент. С ним ваша конструкция выдержит любые порывы ветра и простоит очень долго.
Заливать своими руками фундамент нужно следующим образом:
- по периметру конструкцию на земле делаем разметку с помощью ниток и колышков;
- вырываем траншею глубинной 50-60 см и шириной – 25 см;
Траншея под фундамент
- делаем на дне траншеи дренажную подушку. Она состоит из песка и щебня (пропорция 1:1);
- делаем раствор бетона из песка, цемента и щебня (пропорция 5:1:3);
- создаем из досок и колышков деревянную опалубку. Все элементы скрепляем между собой проволокой;
- далее заливаем бетон в опалубку.
Опалубка убирается через неделю после заливки фундамента. В результате мы получим на земле бетонную полосу по всему периметру теплицы. После этого начинаем само строительство.
