Теплоаккумулятор для котлов отопления - назначение, расчет и монтаж

Выбираем теплоаккумулятор

ТА выбирают проектируя систему отопления. Правильно подобрать теплоаккумулятор помогут инженеры-теплотехники. Но, если невозможно воспользоваться их услугами, придется выбирать самостоятельно. Сделать это не трудно.

Теплоаккумулятор для твердотопливного котла

Главными критериями при подборе этого устройства принято считать следующие :

давление в системе отопления;
объем буферной емкости;
наружные размеры и вес;
оснащение дополнительными теплообменниками;
возможность установки дополнительных устройств.

Напор воды (давление) в системе отопления — основной показатель. Чем он выше, тем теплее в обогреваемом помещении

Учитывая этот параметр, при выборе теплоаккумулятора для твердотопливных котлов обращается внимание на максимальное давление, которое он способен выдерживать. Теплоаккумулятор для твердотопливного котла, показанный на фото, изготовлен из нержавеющей стали, выдерживает высокое давление воды. Объем буферной емкости

От него зависит способность накопления тепла для системы отопления при работе. Чем он больше, тем больше тепла накопится в емкости. Здесь нужно учитывать, что повышать предел до бесконечности бессмысленно. Но если воды будет меньше нормы, устройство просто не будет выполнять возложенную на него функцию накопления тепла. Поэтому для правильного выбора теплоаккумулятора придется сделать расчет его буферной емкости. Чуть позднее будет показано, как он выполняется

Объем буферной емкости. От него зависит способность накопления тепла для системы отопления при работе. Чем он больше, тем больше тепла накопится в емкости. Здесь нужно учитывать, что повышать предел до бесконечности бессмысленно. Но если воды будет меньше нормы, устройство просто не будет выполнять возложенную на него функцию накопления тепла. Поэтому для правильного выбора теплоаккумулятора придется сделать расчет его буферной емкости. Чуть позднее будет показано, как он выполняется.

Наружные размеры и вес. Это тоже важные показатели при выборе ТА. Особенно в уже построенном доме. Когда расчет теплоаккумулятора для отопления произведен, доставка к месту установки осуществлена, возможно возникновение проблемы с самой установкой. По габаритным размерам он может просто не вписаться в стандартный проем двери. Помимо этого, ТА большой емкости (от 500 л.) устанавливаются на отдельный фундамент. Массивное устройство, заполненное водой станет еще тяжелее. Эти нюансы нужно учитывать. Но выход найти легко. В этом случае приобретается два теплоаккумулятора для твердотопливных котлов с суммарным объемом буферных емкостей, равным расчетному для всей системы отопления.

Оснащение дополнительными теплообменниками. При отсутствии в доме системы ГВС, собственного контура подогрева воды в котле, лучше сразу приобрести ТА с дополнительными теплообменниками. Для проживающих в южных районах полезным будет подключение солнечного коллектора к ТА, что станет дополнительным бесплатным источником тепла в доме. Простой расчёт системы отопления покажет, сколько дополнительных теплообменников желательно иметь в теплоаккумуляторе.

Возможность установки дополнительных устройств. Здесь подразумевается установка ТЭНов (трубчатых электрических нагревателей), КИП (контрольно-измерительных приборов), предохранительных клапанов и других устройств, обеспечивающих бесперебойную и безопасную работу буферной емкости в устройстве. Например, в случае аварийного затухания котла, температуру в системе отопления будут поддерживать ТЭНы. В зависимости от объема обогрева помещений комфортной температуры они могут не создать, но размораживание системы предотвратят обязательно

Наличие КИП позволит своевременно обратить внимание на возможные неполадки, возникшие в системе отопления

Важно

Выбирая теплоаккумулятор для отопления заостряйте внимание на его теплоизоляцию. От нее зависит сохранение полученного тепла

Расчет объема буферной емкости котла

Самым оптимальным решением этой задачи станет поручение ее выполнения инженерам-теплотехникам. Расчет объема теплоаккумулятора для всей системы отопления частного дома требует учитывать различные факторы, известные только им. Несмотря на это, предварительные подсчеты можно сделать самостоятельно. Для этого кроме общих знаний физики и математики понадобятся калькулятор и чистый лист бумаги.

Находим следующие данные :

мощность котла, кВт;
время активного горения топлива;
тепловая мощность обогрева дома, кВт;
КПД котла;
температуры в трубе подачи и «обратке».

Рассмотрим пример предварительного расчета. Обогреваемая площадь — 200 м 2. время активного горения котла – 8 часов, температура теплоносителя при нагреве — 90° С, в обратном контуре — 40° С. Расчетная тепловая мощность обогреваемых помещений – 10 кВт. При таких исходных данных тепловой прибор получит 80 кВт (10×8) энергии.

Делаем расчет буферной емкости твердотопливного котла по теплоемкости воды :

где:m – масса воды в емкости (кг);Q – количество тепла (Вт);∆t – разность температуры воды в трубе подачи и «обратке» (°С);1,163 – удельная теплоемкость воды (Вт/кг °С).

Подставив цифры в формулу получим 1375 кг воды или 1,4 м 3 (80000/1,163×50). Таким образом для системы отопления дома площадью 200 м 2 надо установить ТА емкостью 1,4 м 3. Зная эту цифру можно смело идти в магазин и смотреть, какой теплоаккумулятор приемлем.

Габариты, цена, комплектация, производитель уже легко определяемы. Сопоставляя известные факторы не трудно сделать предварительный выбор теплового аккумулятора для дома. Такой расчет актуален в случае, когда дом построен, система отопления уже смонтирована. Результат расчета покажет, нужно ли разбирать дверные проемы из-за габаритов ТА. Оценив возможность его установки на постоянное место, делается окончательный расчет теплоаккумулятора для твердотопливного котла, установленного в системе.

Собрав данные по системе отопления выполняем вычисления по формуле :

где:W – количество необходимого тепла для нагрева теплоносителя;m – масса воды;c – теплоемкость;∆t – температура подогрева воды;

Кроме этого понадобится значение k – КПД котла.

Из формулы (1) находим массу:m = W/(c×∆t) ( 2 )

Поскольку КПД котла известен, уточняем формулу (1) и получаемW = m×c×∆t×k ( 3 )откуда находим уточненную массу водыm = W/(c×∆t×k) ( 4 )

Рассмотрим, как рассчитать теплоаккумулятор для дома. В системе отопления установлен котел мощностью 20 кВт (указана в паспортных данных). Топливная закладка прогорает за 2,5 часа. Для отопления дома нужно 8,5 кВт/1 час энергии. Значит, за время прогорания одной закладки будет получено 20×2,5 = 50 кВт

На отопление помещений будет израсходовано8,5×2,5 = 21,5 кВт

Лишнее произведенное тепло50 – 21,5 = 28,5 кВтсохраняется в ТА.

Температура, на которую нагревается теплоноситель составляет 35° С. (Разность температур в трубе подачи и «обратки». Определяется замером во время работы системы отопления). Подставляя искомые значения в формулу (4) получаем28500/(0,8×1,163×35) = 874,5 кг

Эта цифра означает, что для сохранения тепла, выработанного котлом необходимо иметь 875 кг теплоносителя. Для этого понадобится буферная емкость для всей системы объемом 0,875 м 3. Такие облегченные расчеты позволяют легко выбрать теплоаккумулятор для котлов отопления.

Совет. Для более точного расчета объема буферной емкости лучше обратиться к специалистам.

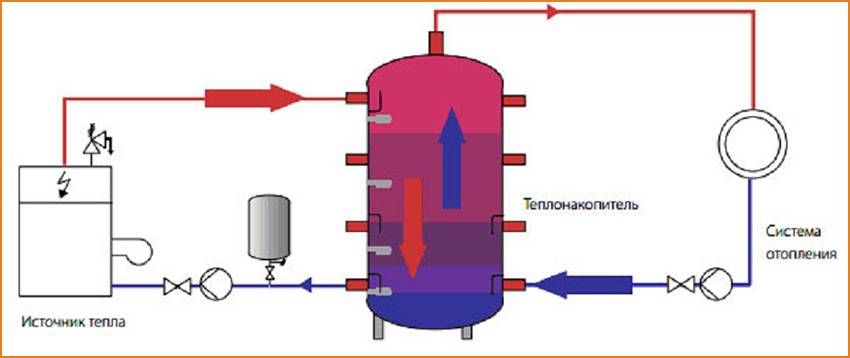

Наглядная демонстрация принципа работы простейшего теплового аккумулятора

Самый простой по конструкции теплоаккумулятор (ТА) – это вертикально расположенный объемный бак, в который с двух противоположный сторон врезаны четыре патрубка. С одной стороны он подключён к контуру твердотопливного котла (КТТ), а с другой – к разведенному по дому контуру отопления.

После загрузки и розжига котла циркуляционный насос (Nк) этого контура начинает прокачивать теплоноситель (воду) через теплообменник. Из нижней части ТА в котел поступает остывшая вода, а в верхнюю прибывает разогретая в котле. Из-за существенной разницы плотности остывшей и горячей воды ее активного перемешивания в баке не будет – в процессе горения топливной закладки будет происходить постепенное заполнение ТА горячим теплоносителем. В итоге, при правильном расчете параметров, после полного прогорания заложенного горючего, емкость будет заполнена горячей водой, разогретой до расчетного уровня. Вся потенциальная энергия топлива (за вычетом, конечно, неизбежных потерь, отраженных в КПД котла), преобразована в тепловую, которая накоплена в ТА. Качественная термоизоляций позволяет сохранять температуру в баке в течение многих часов, а иногда даже – и дней.

Вторая стадия – котел не работает, но функционирует система отопления. С помощью собственного циркуляционного насоса контура отопления происходит прокачка теплоносителя по трубам и радиаторам. Забор производится сверху, из «горячей» зоны. Интенсивного самостоятельного перемешивания опять же не наблюдается – по уже упомянутой причине, и в трубу подачи поступает горячая вода, снизу возвращается охлажденная, и бак постепенно отдает свой нагрев в направлении снизу вверх.

На практике, в процессе топки котла отбор теплоносителя в систему отопления, как правило, не прекращается, и ТА будет накапливать лишь избыточную энергию, которая в текущий момент остается невостребованной. Но при правильном расчете параметров буферной емкости, ни один киловатт тепловой энергии не должен пропасть даром, и к концу цикла топки котла ТА должен быть в максимальной мере «заряжен».

Понятно, что цикличность работы подобной системы с установленным электрическим котлом будет завязана на льготные ночные тарифы. Таймер блока управления включит и выключит питание в установленный срок вечером и утром, а в течение дня контуры отопления будут питаться только (или преимущественно) из теплоаккумулятора.

Цены на теплоаккумуляторы Hajdu

~~Теплоаккумулятор Hajdu~~

Конструктивные особенности и основные схемы подключения различных теплоаккумуляторов

Итак, теплоаккумулятор всегда представляет собой объемный резервуар вертикального цилиндрического исполнения, имеющий высокоэффективную термоизоляцию и снабженный патрубками для подключения контуров генерации тепла и его потребления. А вот внутренняя конструкция может различаться. Рассмотрим основные типы существующих моделей.

Для чего нужны топливные аккумуляторы?

Это разновидность пассивной отопительной арматуры делающей эксплуатацию системы отопления такой же удобной как и при использовании газового котла. В нем хранится избыток тепловой энергии, когда твердотопливный котел работает в штатном режиме, нагревая воду для системы отопления и ГВС.

Когда интенсивность пламени в топке снижается вплоть до полного угасания, горячая вода из аккумулятора автоматически начинает подаваться в систему. Таким образом можно поддерживать комфортную температуру до следующего розжига котла после чего аккумулятор автоматически возвращается в режим зарядки.

Конструкция

Представляет собой металлический бак различной, но чаще всего овальной формы, оснащенный фланцами для подключения входящих и выходящих трубопроводов.

По имеющейся оснастке аккумуляторы подразделяют на:

Простые – не имеющие внутри дополнительных узлов.
Сложные – оснащенные дополнительными конструктивными элементами, располагаемыми внутри.

Емкость выполняется из углеродистой или нержавеющей стали путем сваривания листового металла. Внутри аккумулятора могут находиться теплообменники через которые циркулирует котловая вода тем самым подогревая воду в емкости.

Их количество и конструкция обуславливаются мощностью аккумулирующего устройства. В качестве дополнительных также могут применяться отдельная емкость для подогрева воды на нужды ГВС и встроенный электронагреватель.

Принцип работы теплоаккумулятора

Принцип работы твердотопливного котла ранее подразумевал необходимость круглосуточного добавления топлива. С появлением теплоаккумулятора эта проблема исчезла. Котловая вода проходя через теплообменники внутри бака частично отдает свое тепло находящейся в нем воде и воде в дополнительном баке для нужд ГВС.

При полном сгорании топлива в топке циркулирующий по системе теплоноситель начинает охлаждаться и в систему подается теплоноситель из бака. Наличие автоматической подачи зависит от сложности отопительной системы, в самодельных же аккумуляторах нередко обходятся и без этой опции делая переключение вручную.

В некоторых моделях встраивают электрический нагреватель что позволяет еще больше увеличить время работы в режиме разрядки.

Где используется устройство?

Сфера применения аккумулятора – отопительные системы различной конструкции. По сути, нет ограничения ни для каких систем, однако чем она больше, тем должна быть большей и емкость резервуара. В промышленных моделях предусматривается возможность создания каскада из нескольких аккумуляторов подключаемых друг к другу.

Использование теплоаккумуляторов

Белый цвет означает, что в топку подается чересчур большой объем воздуха и значительная часть тепла, которое могло бы быть усвоено, вылетает вместе с ним в дымоход.
Желтый цвет говорит о том, что топливо сгорает в оптимальном режиме: КПД котла в это время является максимальным, а выхлоп – наиболее экологичным. Котел проектируется так, чтобы на номинальной мощности он работал именно в таком режиме.
Красный цвет говорит о недостатке кислорода: топливо горит дольше и с меньшей теплоотдачей, но КПД при этом сильно падает, а в выхлопе содержится много тяжелых углеводородных радикалов (недоокисленные части молекул топлива) и большое количество угарного газа.

Приобретая котел, мы подбираем его мощность в расчете на самую низкую температуру, которая может наблюдаться в нашем регионе. И в сильный мороз отопитель работает на номинальной мощности, при которой топливо сгорает в оптимальном режиме. Но экстремальные холода царствуют недолго, и в остальное время заслонку приходится перекрывать, уменьшая теплоотдачу. При этом режим горения превращается из оптимального в наименее выгодный.

Владельцам русских печей такая проблема не знакома: данный агрегат всегда протапливается в оптимальном режиме, а избыток тепла накапливается кирпичным массивом и затем в течение долгого времени постепенно отдается в помещение.

Хорошо бы такую тактику применить и для стального или чугунного котла, но стенки таких приборов не обладают достаточной теплоемкостью. Остается только одно: создать и подключить к котлу отдельное устройство, способное аккумулировать тепло.

Теплоаккумулятор для котла отопления

Попутно уменьшается объем угарного газа в выбросах, а подкладывать дрова или уголь нужно будет гораздо реже. При этом возможность перегрева и закипания теплоносителя в теплообменнике котла почти полностью исключается.

Не помешает теплоаккумулятор и владельцу электрического котла. Ночью, как известно, электроэнергия стоит в 3 раза дешевле, чем днем. При наличии теплоаккумулятора можно перейти на дифференцированный тариф и пользоваться электрокотлом только ночью.

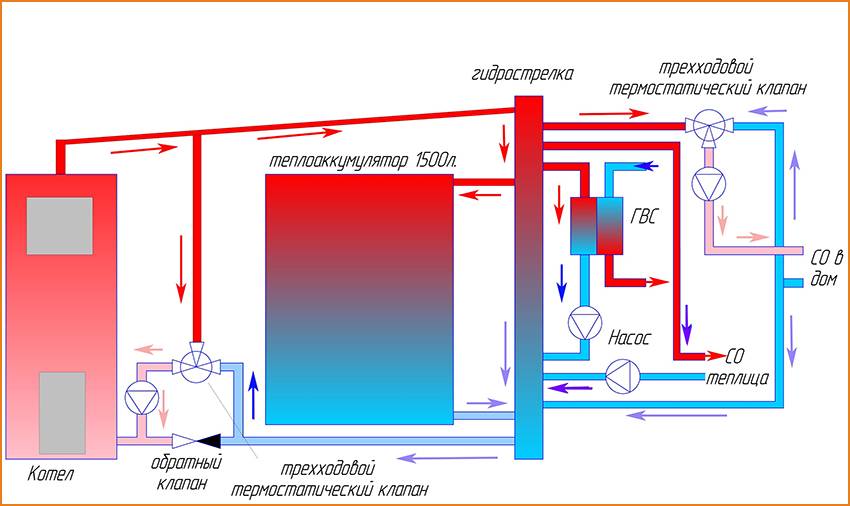

Схемы подключения теплоаккумулятора

Вид схемы подключения зависит от устройства теплового аккумулятора, количества теплогенераторов и контуров потребления. Простейшая схема имеет следующий вид:

Подача теплоносителя из теплогенератора подключается к верхнему патрубку емкости, обратный трубопровод – к нижнему патрубку. К противоположным патрубкам присоединяются контуры потребления. При наличии двух патрубков со стороны потребления к ним подключаются распределительные коллекторы, при наличии системы патрубков – потребители подключаются напрямую (изображено на схеме). Подключение всех линий производится через арматуру с разъемными соединениями – чаще всего через шаровые краны со сгоном типа Американка.

Следует отметить, что при наличии в ТА одного или большего числа теплообменников происходит полное гидравлическое разделение системы потребления и котельной.

В этом случае обязательна установка группы безопасности и расширительного бака мембранного типа с каждой стороны – в системе потребления и в обвязке котельной. При этом расчет объема мембранного расширительного бака для каждой стороны производится отдельно.

При отсутствии теплообменника в аппарате теплоаккумулятор работает в прямом режиме гидравлической стрелки. При этом эффективность аккумулирования тепла несколько снижается, вместо группы безопасности достаточно установить на ТА воздухоотводчик. При наличии в устройстве теплообменников выполняется полное разделение гидравлических потоков, в некоторых случаях оно превосходит по качеству принцип работы классической гидрострелки.

При комбинировании 2 котлов различного типа – газового, твердотопливного, электрического или жидкотопливного – подключение их к емкости может производиться двумя способами:

К общим патрубкам с организацией обвязки котлов через трехходовой клапан;
К отдельным патрубкам устройства.

Подключение источников теплоты, имеющих разные тепловые режимы работы – альтернативных агрегатов и котлов – чаще всего производится к отдельным теплообменникам.

Схема обвязки теплоаккумулятора с разными источниками тепла

Низкотемпературные теплогенераторы (конденсационные газовые котлы, тепловые насосы, солнечные коллекторы) подключаются к нижней части теплоаккумулятора, высокотемпературные – котлы – к верхней части.

Порядок подключения потребителей имеет схожий алгоритм. К нижней части подключаются низкотемпературные потребители, прежде всего водяные теплые полы и стены, к верхней – бойлер косвенного нагрева, в средней части – приборы водяного отопления – радиаторы и конвекторы. Для обеспечения циркуляции котловой контур и контуры потребления оборудуются циркуляционными насосами.

Большинство ТА оборудованы патрубками для присоединения линии подпитки системы. При наличии теплообменника с этой линии производится пополнение теплоносителем только потребителей тепла – подпитку котлов следует производить по отдельно смонтированной линии.

Теплоаккумулятор – превосходное теплотехническое устройство, сочетающее в себе массу функций. Использование его в системе отопления позволяет снизить расходы на топливо, прежде всего на твердые сорта и электричество. Повышается качество управления системой, возникает возможность интеграции разнотипных источников теплоты. Многофункциональность устройства позволяет исключить из схемы дополнительные устройства – коллекторы, гидрострелку. Практика говорит о том, что затраты на установку теплового накопителя обычно быстро окупают себя.

(Просмотров 995 , 1 сегодня)

Устройство и принцип работы теплоаккумулятора

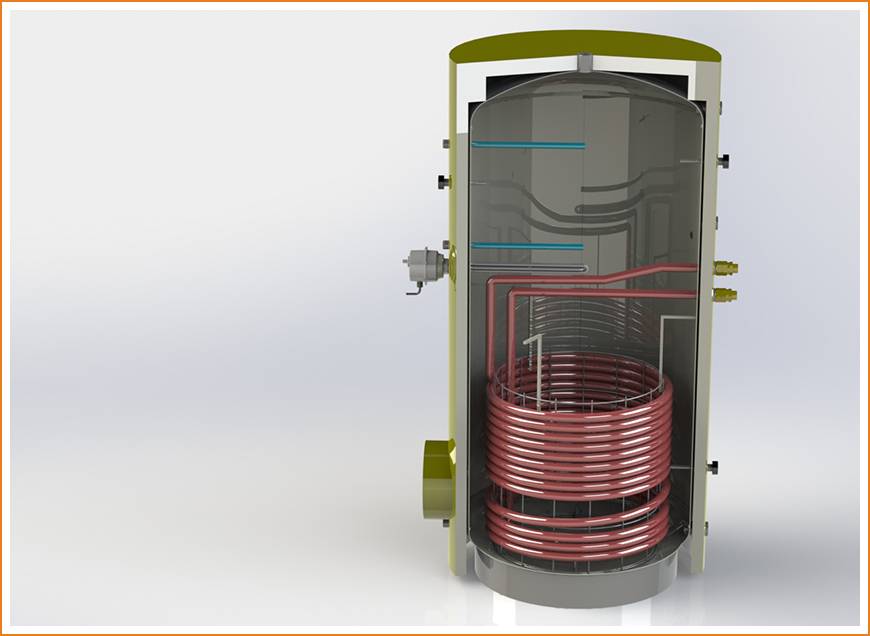

Устройство теплового аккумулятора с контуром горячего водоснабжения

Самый простой тепловой аккумулятор представляет собой большой бак круглого или прямоугольного сечения с установленными на разной высоте патрубками. Объем ёмкости зависит от производительности оборудования и составляет от 200 литров до 3 кубических метров. Работа аккумуляторного бака возможна за счёт высокой теплоёмкости воды (или антифриза), нагрев которой обеспечивает котёл. Толстый слой утеплителя позволяет жидкости длительное время сохранять высокую температуру, обеспечивая работоспособность отопления в течение 1 – 2 суток после отключения отопительного агрегата.

Таблица зависимости времени нагрева теплового аккумулятора от его объёма

Теплоаккумулирующая ёмкость состоит из следующих деталей:

стальной или пластиковый бак;
кожух;
теплоизоляция;
встроенный теплообменник;
магниевый анод (при использовании металлической ёмкости);
электрический нагреватель;
патрубки для подключения отопительных агрегатов и контуров обогрева;
теплоноситель.

Простейший тепловой аккумулятор не имеет встроенных теплообменников. По сути, он является термосом с патрубками для подвода и отвода теплоносителя. Несложная конструкция позволяет сделать такой бак своими руками

Важно только обеспечить требуемые герметичность и теплоизоляцию

Работа теплоаккумулирующей ёмкости в отопительной системе с геоколлектором

При использовании буферной ёмкости простого типа её совместная работа с твердотопливным оборудованием и обогревающим контуром выглядит так:

во время работы котла происходит забор охлаждённого теплоносителя из нижней части буферного аккумулятора и его подача к отопительному агрегату для нагрева;
горячий теплоноситель подаётся к верхней части бака, при этом перемешивания жидкости не происходит по причине её разной плотности;
горячая вода (или антифриз) по мере надобности отбирается через другой верхний патрубок благодаря использованию циркуляционного насоса, трёхходового крана и другой регулирующей аппаратуры;
охлаждённый теплоноситель из контура обогрева возвращается в нижнюю часть ёмкости.

Послойное разделение жидкости в баке буферной ёмкости позволяет производить отбор теплоносителя нужной температуры.

Как подключить?

Все работы связанные с внесением изменений в схему теплоснабжения следует проводить в летнее время при отключенном оборудовании и слитом теплоносителе.

Этапы установки

Подготовка системы, слив теплоносителя.
Определение места врезки.
Приваривание отводов к отходящему от котла трубопроводу.
Нарезание резьбы и установка запорной арматуры.
Приваривание обводного трубопровода котла.
Подключение аккумулятора.

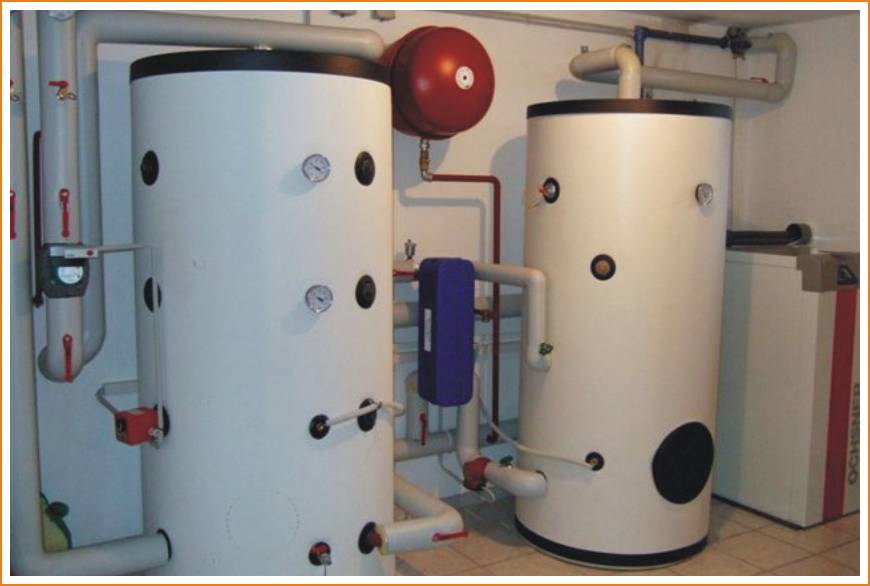

Особенности установки и схема подключения

В своем доме можно использовать самую простую гравитационную схему, если отапливаемая площадь небольшая. Аккумулятор в таком случае устанавливается на уроне котла или ниже. Таким образом, циркуляционный насос не понадобится, так как источник тепла находится внизу и соответственно теплые слои всегда будут стремиться вверх.

Необходимо помнить что чем дальше от котла находится устройство, тем больший участок трубопровода придется проложить, а это лишние потери тепла. Аккумулятор включается параллельно уходящему их котла трубопроводу. Это делается для того чтобы можно было вывести его из работы. Для этого же в трубопровод врезается вентиль.

Одновременно, от приходящего трубопровода делается отвод с врезкой вентиля на аккумулятор. Таким образом можно будет произвести переключение потока воды с котла на резервуар, тем самым снизив гидравлическое сопротивление цепи и не обогревая остывающий котел. Перед растопкой котла следует провести обратное переключение.

Практические советы

Даже при нижней установке аккумулятора рекомендуется оснастить его циркуляционным насосом. Это значительно повысит теплоотдачу и снизит потери тепла через стенки трубопроводов.
При использовании трубопроводов ПВХ, желательно комбинировать их с металлической запорной арматурой, так как это даст возможность всегда произвести ее ремонт.

Эти устройства требуют достаточно больших капитальных затрат, из-за большого количества металла. Вложившись один раз, можно за один-два сезона окупить все затраты, поскольку аккумулятор может выполнять и роль бойлера для ГВС, таким образом не придется тратиться на покупку и монтаж еще одного прибора.

Как быстро расходуется тепловая энергия?

На сегодняшний день точных данных по расходу тепла в теплоаккумулирующем устройстве не существует. В первую очередь, это обусловлено тем, что энергия, накопленная в буферном баке, расходуется в зависимости от следующих факторов:

от размеров ёмкости;
от степени потерь тепла в доме;
от температурных показателей на улице;
от заданного режима нагрева помещения.

Отопление загородных домов в режиме пассивной работы твердотопливного котла может длиться от пары часов до нескольких дней. При работе теплоаккумулятора основной отопительный агрегат простаивает вхолостую, а, значит, экономится топливо.

Обзор лучших моделей

На российском рынке, сегодня предлагают свою продукцию хорошо известные зарубежные компании, а также отечественные производители:

Buderus (Германия) – теплоаккумуляторы универсального типа подходящие для работы с котлами других марок твердотопливных котлов. Выпускаются три модели устройств: PS – с объемом от 200 до 2000 литров, не оснащаются внутренними теплообменниками и могут использоваться для хранения холодной воды; PR и PNR – с объемом на 500, 750 и 1000 литров. Конструктивная особенность PNR это возможность подключения к солнечному коллектору. Баки выполнены из углеродистой стали и оснащены слоем изоляции из пенопласта толщиной 100 мм.

Hajdu (Венгрия) – отличаются сбалансированной стоимостью относительно качества. Толщина теплоизоляционного слоя составляет 100 мм. Выпускаются серии РТ и AQ PT отличающиеся емкостями баков. AQ PT может не оснащаться внутренними теплообменниками либо иметь один или два. В серии РТ предусмотрен электрический нагреватель что позволяет продлить время разрядки и использовать электроподогрев ночью при наличии многотарифного электросчетчика.

Lapesa (Испания) – выпускает модели MASTER INERTIA, MASTER VITRO, MASTER INOX и GEISER INERTIA. В модельном ряду конструкции предназначенные для промышленной и бытовой установки. Для изоляции баков используется полиуретан что значительно снижает теплопотери. Внутренние стенки баков MASTER VITRO эмалируются, а в серии MASTER INOX используется нержавеющая сталь. Объем варьируется от 800 до 5000 литров, емкости опционально оснащаются ТЭНом и внутренними теплообменниками.

NIBE (Швеция) – модельный ряд предусматривает возможность синхронизации аккумулятора с такими узлами отопительной системы как солнечный коллектор или тепловой насос. Возможно каскадное подключение сразу нескольких баков для увеличения аккумулирующей мощности. Устройства оснащаются встроенным электронагревателем и теплообменниками. Термоизоляция выполнена из пенополистирола толщиной до 80 мм. Для изготовления используется нержавеющая и углеродистая с покрытием из эмали сталь. Объем моделей варьируется от 100 до 1000 литров.
