Немного о назначении и конструкции
Прежде чем давать рекомендации по изготовлению этого важного узла, вкратце определимся, для чего он нужен и рассмотрим его заводскую конструкцию. Итак, аккумулирующие емкости с водой применяются в случаях периодического отопления дома, а точнее:
- при работе электрического котла с многотарифным счетчиком, когда нагреватели могут экономно функционировать лишь в ночное время. Агрегат, работая на полную мощность, обогревает дом и накапливает тепловую энергию в баке с водой;
- накопление теплоты необходимо и для котлов на твердом топливе, которые наоборот, останавливаются в ночное или другое время, если некому заложить в топку новую порцию дров или угля;
Агрегаты заводского изготовления представляют собой бак круглой формы, заполненный водой. В нее погружены несколько змеевиков, в них циркулирует теплоноситель котлового и других контуров отопления. Конструкция достаточно сложна в производстве и оттого недешева, в этом можно убедиться, посмотрев чертежи теплоаккумулятора.
Если попытаться взять за основу подобное устройство, чтобы самостоятельно изготовить теплоаккумулятор, то в конечном счёте он обойдется ненамного дешевле заводского. Медные или нержавеющие трубки и работа по навивке из них змеевиков, герметизация вводов и утепление отнимут у вас массу времени и денежных средств. Для домовладельцев, желающих произвести сборку и установку самодельного накопителя тепла, есть более простое решение, описанное ниже.
Место установки ТА
Об установке теплоаккумулятора стоит задуматься еще на этапе проектирования системы отопления.
Твердотопливные котлы рассчитаны на установку в специально отведенном помещении. Проектируя котельную, следует предусмотреть место, где будет установлен накопитель тепла. К нему должен быть обеспечен свободный доступ, чтобы осуществить подключение емкости к трубопроводу.
Если нет возможности разместить в непосредственной близости от котла резервуар требуемого объема, можно последовательно подключить два и более теплоаккумулятора небольшого размера.
Для твердотопливного котла необходимо предусмотреть специально отведённое место – котельную
Стоимость чугунных котлов
Твердотопливный чугунный котел, в отличие от стального, можно только приобрести. Если самостоятельным изготовлением оборудования заниматься вы не планируете, можете рассмотреть цены на подобное оборудование. Например, модель КЧМ-5-К исп. 3 Кировского завода в России можно приобрести за 49800 руб. Площадь отопления в данном случае варьируется от 210 до 800 м2. Мощность может изменяться от 21 до 80 кВт. Этот одноконтурный котел является напольным, как и КЧМ-5-К исп. 71 COMBY eco i, площадь отопления которого варьируется в меньшем диапазоне и начинается от 210, а заканчивается 500 м2. Этот котел тоже является одноконтурным, а его мощность на максимальном пределе ниже и составляет 50 кВт.
Чем утеплить теплоаккумулятор
Даже когда бак находится в теплом помещении, то разность температур между воздушной средой и теплоносителем слишком велика – от 50 до 70 ºС. Чтобы не терять тепло и не обогревать им топочную, надо обязательно выполнять утепление теплоаккумулятора. Проще всего это сделать с помощью пенопласта толщиной 100 мм и плотностью 25 кг/м3. Его легко клеить к металлическим стенкам и вырезать отверстия под патрубки.
Сгодится для утепления и минеральная вата той же толщины, хотя крепить ее несколько сложнее. Плотность материала – 135—145 кг/м3. Для круглых баков из бочек придется использовать рулонные утеплители типа ISOVER, тут придется изрядно повозиться с крепежом, особенно в нижней части емкости.
Ниже на видео показана установка и схема теплоаккумулятора с подключением его к котлу и отопительной системе:
https://youtube.com/watch?v=fmEx6Gzfq3I
Статья в тему: Как сделать отопление в частном доме — подробное руководство
Когда аккумулятор тепла будет лишним
Бывает так, что для систем отопления наоборот требуется быстрый набор температуры и ее снижение. Так, повышенное количество носителя тепла, накапливающееся в аккумуляционной емкости, будет мешать быстро нагреваться и остывать, а также точно регулировать температуру. Такие случаи:
- Когда отопление нужно лишь в короткое время и перерасход топлива не нужен. К примеру, котельная функционирует на обогрев сушилки, применяемой только временами. Поэтому нет особой необходимости греть пустое помещение тем теплом, которое накопилось и ставить такое устройство, как система отопления с теплоаккумулятором.
- Когда кроме отопления теплоустановка применяется еще и в качестве поставщика тепла для некоего технологического оборудования, и нужна быстрая и точная смена температуры – здесь повышенная инерция будет мешать.
Устройство и особенности работы теплоаккумулятора
По своей конструкции типичный теплоаккумулятор является стальным баком с патрубками вверху и внизу, одновременно являющимися концами змеевика, изготовленного из медной трубки. Нижние патрубки соединяются с тепловым источником, верхние – с системой отопления. Внутри установки находится жидкость, которую потребитель может использовать для решения нужных ему задач.
Схема подключения
Принцип работы агрегата построен на высокой теплоемкости воды. В целом механизм действия теплоаккумулятора можно описать так:
- в боковые стенки емкости врезано две трубы. Через одну в бак поступает холодная вода от водопровода или из резервуаров, через вторую подогретый теплоноситель отводится в радиаторы отопления;
- верхний конец змеевика, установленного в баке, соединяется с патрубком холодной воды котла, нижний – с патрубком горячей;
- циркулируя через змеевик, горячая вода нагревает жидкость в баке. После выключения котла, вода в отопительных трубах начинает остывать, но продолжает циркулировать. При поступлении в теплоаккумулятор прохладная жидкость выталкивает накопленный там горячий теплоноситель в отопительную систему, благодаря чему обогрев помещений продолжается еще в течение некоторого времени (в зависимости от емкости накопителя) даже при выключенном котле.
Важно! Для обеспечения движения теплоносителя система укомплектовывается циркуляционным насосом
Изготовление
Итак, рассмотрим, как изготовить теплоаккумулятор для котлов отопления своими руками. Проще всего изготовить ТА из готовой стальной бочки.
За неимением таковой емкость нужно будет сварить из стальных листов. Она должна выдерживать давление, на которое рассчитан теплообменник котла (обычно 3 атм).
Расположение штуцеров зависит от схемы подключения. Если ТА подключается в качестве гидравлического разделителя, то вверху и внизу в него нужно будет врезать по два штуцера, длина которых должна соответствовать толщине утеплителя.
Одна пара (верхний + нижний) врезается со стороны котла, другая – с противоположной (здесь будет подключаться отопительный контур). К нижним патрубкам нужно будет подсоединить тройники с термометрами.
Бочку оборачивают фольгой, а затем – утеплителем. В качестве последнего следует использовать материал, не выделяющий ядовитых испарений при контакте с горячими поверхностями.
Пенопласт этому условию не удовлетворяет – понадобится минеральная вата, причем такая, которая не содержит фенол-формальдегидных смол в качестве связующего. Такой утеплитель (базальтовая вата) выпускается для теплоизоляции дымоходов.
Остается обитую теплоизолятором емкость закрыть снаружи кожухом из жести или тонколистовой стали.
Теплоаккумулятор из бочки
Если ТА предполагается параллельно использовать для приготовления горячей воды, его нужно оборудовать змеевиком. Последний делается из медной трубы диаметром 20 мм.
В крышку емкости необходимо вмонтировать предохранительный клапан для сброса избыточного давления.
Чтобы гарантированно обезопасить СО от замерзания при долгом простое котла, установите в верхней части ТА электронагреватель (ТЭН) с термостатом, настроенным, к примеру, на температуру в 40 градусов.
Куда поставить циркуляционный насос
В большинстве схем обвязки теплоаккумулятора с циркуляционным насосом, он стоит в обратном трубопроводе перед котлом. В обратке — потому что тут ниже температуры, но можно поставить и на подаче. Современные насосы рассчитаны на прокачку теплоносителя до 110°C, так что они там неплохо себя чувствуют. Второй момент: при установке на подаче, насос не будет создавать дополнительное давление на теплообменник, что продлит срок его службы.
В любом случае при установке циркуляционного насоса в подаче или на обратке, возможность естественной циркуляции отсутствует. То есть, при отключении электроэнергии, циркуляция остановится, котел неминуемо закипит. Чтобы избежать этого, ставят четырехходовой клапан, через который организуют сброс перегретой воды в канализацию и подпитку холодной водой из ХВС. Так организуется аварийное охлаждение теплообменника и предупреждается закипание теплоносителя.
Один из способов избежать перегрева теплоносителя в котле отопления
Есть и другой способ. Он более щадящий по отношению к теплообменнику (подходит и для чугунных) и требует меньше материалов. Можно сделать обвязку между котлом и теплоаккумулятором для отопления так, чтобы сохранить естественную циркуляцию. В таком случае при отключении электропитания котел не закипит — будет продолжать греть воду в емкости.
Для сохранения естественной циркуляции теплоносителя, насос ставят в отдельном, специально созданном контуре. Чтобы схема работала, в контуре ставят лепестковый обратный клапан большого сечения.
Так сохраняется естественная циркуляция даже при отсутствии электропитания
Когда не работает циркуляционный насос, он пропускает поток теплоносителя от ТА. При работе циркуляционного насоса, он своим напором подпирает клапан и теплоноситель идет через насос. На насос идет труба не менее дюйма в диаметре. Только в этом случае может сохраниться естественная циркуляция.
Обзор моделей
Заводской теплоаккумулятор
В качестве основы для самодельного теплоаккумулятора отопления можно рассмотреть стандартную заводскую модель. Она представляет собой емкость с несколькими патрубками для подключения. Внутри находится трубопровод в виде спирали, по которому протекает теплоноситель. Материал изготовления трубы — медь или оцинкованная сталь.
Для повышения эффективности работы в конструкции предусмотрен дополнительный нагревающий элемент – электрический ТЭН.
Он служит в качестве альтернативного источника тепловой энергии для поддержания температуры воды в емкости на нужном уровне
Особо следует обратить внимание на конструкцию, а в частности — на обеспечение максимальной теплоизоляции. Она состоит из двух стенок, между которыми располагается слой утеплителя
Чаще всего это базальтовая вата. В результате подобный теплоаккумулятор для котлов отопления имеет следующие положительные качества.
- Равномерный нагрев воды по общему объему;
- Возможность функционирования систем отопления с помощью ТЭНа даже при не работающем котле;
- Минимальные тепловые потери от стенок корпуса.
Однако стоимость такой конструкции высока, а ее самостоятельное изготовление проблематично из-за сложности. Поэтому чаще всего применяется другая схема отопления с теплоаккумулятором.
В данном случае конструкция представляет собой емкость, в которой устанавливается спиральная труба отопления. Она имеет четыре патрубка для прямой и обратной трубы — входящие и выходящие. Ее изготовление намного проще, чем для вышеописанной модели. Для этого достаточно сварить емкость и сделать в ней соответствующие патрубки.
Одним из преимуществ этой конструкции является небольшая трудоемкость работ. Но она менее эффективна, что сказывается на времени остывания воды. Ее можно модернизировать — установить электрический ТЭН. Подобная система отопления с небольшим теплоаккумулятором будет работать даже без котла. Но в этом случае значительно повысятся затраты электроэнергии. Пользоваться системой ГВС не рекомендуется, так как снижение КПД установки будет велико.
Как работает система отопления с теплоаккумулятором
Теплоаккумулятор для котлов отопления – это часть системы отопления, предназначенная для увеличения времени между загрузками твердого топлива в котел. Он представляет собой резервуар, в который нет доступа воздуха. Он утеплен и имеет достаточно большой объём. В тепловом аккумуляторе для отопления всегда есть вода, она же циркулирует по всему контуру. Конечно, в качестве теплоносителя может быть и незамерзающая жидкость, но все же из-за своей дороговизны в контурах с ТА ее не используют.
Помимо этого в заполнении системы отопления с теплоаккумулятором антифризом нет смысла, так как такие резервуары ставятся в жилых помещениях. И суть их применения заключается в том, чтобы температура в контуре всегда была стабильной, а соответственно вода в системе теплой. Применение большого теплового аккумулятора для отопления в загородных домах временного проживания нецелесообразно, а от маленького резервуара толку мало. Это связано с принципом работы аккумулятора тепла для системы отопления.
- ТА находится между котлом и системой отопления. Когда котел нагревает теплоноситель – он попадает в ТА;
- затем вода поступает по трубам в радиаторы;
- обратка возвращается в ТА, а затем сразу в котел.
Хоть аккумулятор тепла для системы отопления – это единый сосуд, из-за его больших размеров направление потоков вверху и в низу отличаются.
Чтобы ТА выполнял свою основную функцию аккумулирования тепла, эти потоки нужно перемешивать. Сложность заключается в том, что высокая температура всегда поднимается, а холод стремится опуститься. Нужно создать такие условия, чтобы часть тепла опускалась ко дну теплового аккумулятора в системе отопления и нагревала теплоноситель обратки. Если температура выровнялась во всём резервуаре, то он считается полностью заряженным.
После того как котел выпалил все что в него загрузили, он перестает работать и в дело вступает ТА. Циркуляция продолжается и он постепенно отдает свое тепло через радиаторы в помещение. Все это происходит до того момента, пока в котел опять не поступит очередная порция топлива.
Если накопитель тепла для отопления маленький, то его запаса хватит совсем ненадолго, при этом время нагрева батарей увеличивается, так как объём теплоносителя в контуре стал больше. Минусы использования для домов временного проживания:
- увеличивается время прогрева помещения;
- больший объём контура, что делает заполнение его антифризом дороже;
- более высокие расходы на монтаж.
Как вы понимаете заполнять систему и спускать воду каждый раз, когда вы приезжаете на свою дачу, по меньшей мере, хлопотно. Учитывая, что один только бак будет литров 300. Ради нескольких дней в неделю идти на такие меры бессмысленно.
В резервуар встраиваются дополнительные контуры – это металлические трубы-спирали. Жидкость в спирали, не имеет прямого контакта с теплоносителем в теплоаккумуляторе для отопления дома. Это могут быть контуры:
- ГВС;
- низкотемпературного отопления (теплый пол).
Таким образом, даже самый примитивный одноконтурный котел или даже печка может стать универсальным нагревателем. Он обеспечит весь дом необходимым теплом и горячей водой одновременно. Соответственно производительность нагревателя будет использована в полной мере.
В серийных моделях, изготовленных в производственных условиях, встраиваются дополнительные источники подогрева. Это тоже спирали, только они называются электрическими тэнами. Их зачастую несколько и они могут работать от разных источников:
Такой подогрев относится к дополнительным опциям и не является обязательным, учитывайте это, если решили сделать теплоаккумулятор для отопления своими руками.
Принцип работы
Принцип работы такого устройства, как тепловой аккумулятор для отопления, основывается на применении высокой теплоемкости воды. К верхнему патрубку на баке подключается трубопровод котла, который подает горячую воду. К нижнему подключается отводящий из бака холодную воду циркуляционным насосом. Так, горячая вода подается из котла в бак, а холодная – возвращается в котел. Насос отбирает из нижней части бака холодную воду до того момента, как весь бак не заполнится горячей водой.
Чем более будет объем вашего бака и мощность отопительной системы, тем это время будет более. Накопители тепла для отопления должны быть такого объема, чтоб его хватило для аккумулирования тепла, которое выделяется при сгорании разовой загрузки топлива.

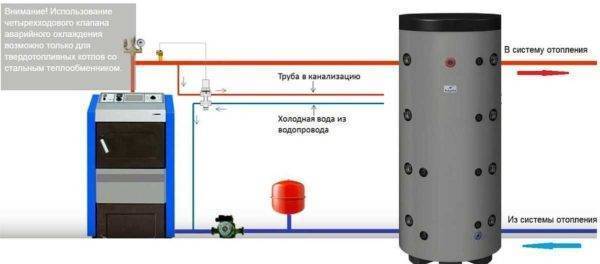

Принципиальная схема системы отопления с теплоаккумулятором
На второй нижний патрубок бака ставится обратный трубопровод системы отопления, при помощи насоса холодная вода из системы идет в бак. Холодная вода является более тяжелой, чем горячая, поэтому она остается внизу, а при наполнении ею бака она вытесняет горячую воду наверх в трубопровод отопительной системы. И пока холодная вода не наполнит весь объем бака, в систему будет идти только горячая вода.
Теплоаккумуляторы для отопления могут быть с термоизоляцией и без нее. Также в зависимости от того, какая модель и схема отопления с теплоаккумулятором, в баке может быть один или несколько встроенных змеевиков-теплообменников, сделанных из черной стали. Схема отопления с тепловым аккумулятором может быть и с встроенным резервуаром для воды (внутренний бойлер) для снабжения горячей водой.
Теплоаккумулятор с изоляцией
Варианты расположения патрубков тоже могут быть различными. Если не спускать воду и не опускать того, чтоб в систему проникал воздух, срок службы может быть неограниченным.
Можно ли сделать своими руками
Собрать теплоаккумулятор для котлов отопления можно своими руками. Для этого необходимо взять стальной бак или приобрести листы из нержавеющей стали с толщиной более 2 мм, сварить ёмкость в виде цилиндра (вертикальный бак).
Чертеж аккумулятора
Потребуется труба из меди диаметром 2-3 см и длиной 8-15 м. Её нужно согнуть в виде спирали и поместить внутрь резервуара. Здесь аккумулятор – это верхняя часть ёмкости. В ёмкости устанавливаются подключения для выходящей горячей воды и поступающей холодной.
Фото: builditsolar.com
Для открытой системы отопления подойдёт бак из стали кубической формы.
Утепляется агрегат следующим образом:
- Внешнюю поверхность ёмкости необходимо хорошо очистить и обезжирить, покрыть антикоррозийными веществами.
- Выполнить теплоизоляцию. Можно обернуть ёмкость в фольгированную пленку.
- Предусмотреть отверстия для отводных патрубков и подключить ёмкость.
- На буферный бак необходимо установить термометр, манометр и взрывной клапан.
Для утепления лучше не использовать пенопласт. В холодное время в них заводятся мыши, которые ищут место для зимовки.
Как и из чего сделать буферную емкость
Теплоаккумулятор изготавливают по чертежу заводского бака. Внутреннее устройство полностью идентично. Бак состоит из следующих узлов:
- внутренняя емкость;
слой теплоизоляции; наружная защитная оболочка; теплообменник для емкости, обычно медный змеевик; регулирующая и запорная арматура: сливной кран, предохранительный клапан, воздушный клапан, термометр.
Чтобы изготовить буферную емкость самостоятельно достаточно собрать аккумулятор подобно заводскому модулю. Следует помнить, что для разных систем отопления (открытого и закрытого типа), требуются баки разной конструкции. Также будет необходимо подобрать материал для изготовления и утепления емкости.
Тип конструкции теплонакопителя
Существует несколько видов емкостей, классифицирующийся по форме и устройству. Самодельные баки теплоаккумуляторы бывают:
- Цилиндрические — классическая конструкция, используемая при изготовлении накопителей в заводских условиях. Форма имеет множество преимуществ: выдерживает тепловую нагрузку, гидроудары. Практична для закрытых систем отопления с высоким давлением в трубопроводе. Главный недостаток в том, что бак цилиндрической формы трудно изготовить.
Прямоугольные — при производстве используют металл толщиной в 2 мм. Для упрочнения конструкции буферной ёмкости, приваривают уголки (рёбра жёсткости), стягивая противоположные стенки между собой. Прямоугольная форма теплоаккумулятора хуже справляется с давлением. Общее требование при установке: монтаж накопителя выше расположения радиаторов.Прямоугольная конструкция бака широко распространена благодаря простоте сборки. Чтобы снизить нагрузку на стенки аккумулятора, в систему отопления врезают воздухоотводчик и сбросовый клапан. При закипании теплоносителя (частое явление твердотопливных котлов), арматура предотвратит возникновение аварийного давления.
Для самотечной системы отопления подойдет только открытый буферный бак. Отличие в конструкции: наличие патрубка в верхней части емкости, сообщающегося с атмосферой.
Материал для изготовления аккумуляторного бака
Вариантов для изготовления множество. Наиболее распространенные:
- Бак из нержавейки — металл и сварные работы стоят дорого. По причине дороговизны нержавеющая сталь практически не используется, кроме случаев применения уже готовых емкостей.
Пластиковые бочки — важное условие эксплуатации, чтобы материал мог выдержать нагрев до 100°С. Для укрепления корпуса можно сделать окантовку из металлических полос.
Буферная емкость из «еврокуба» — применять не рекомендуется. Причина проста, максимальная температура нагрева резервуара всего 70°С. При перегреве теплоносителя стенки деформируются дадут течь. Но как видно из видео, делают теплоаккумуляторы и из «еврокубов».
Алюминиевая ёмкость — используют уже готовые резервуары с достаточным объемом. Изготовить бак из алюминия самостоятельно получится только при наличии должной квалификации сварщика. Не все профессиональные мастера берутся за обработку этого металла.
Теплоаккумулятор из бочек (металлических) — недостатки: тонкостенная сталь, плоские крышки. Хорошая альтернатива, взять заготовку стальной трубы и изготовить бак приварив дно и верхнюю часть.
Стальная емкость под теплоаккумулятор (цилиндрическая) — оптимальный вариант, требующий минимального количества материальных затрат. Делается из листового железа от 2 мм и толще.
Кроме изготовления сварной конструкции бака используют уже готовые емкости. Подойдут: старые бойлеры, ресиверы, емкости для хранения жидкого азота, баллоны под сжиженный газ и т.п.
Как утеплить буферную емкость
В заводских накопителях изоляцию прокладывают между внутренним баком и внешним кожухом. В самодельных буферных емкостях для твердотопливного котла используется тот же метод теплоизоляции.
Утеплению подлежат стенки теплоаккумулятора. Рекомендуют использовать минеральную или базальтовую вату толщиной не менее 6-8 см. С ватой легко работать. Минеральная теплоизоляция бака пропускает влагу и конденсат (дышит), не скапливая жидкость внутри волокон.
Еще один плюс. Как показывает практика, буферные емкости, утепленные ватой, не любят мыши. При изоляции пенопластом или пенополистиролом грызуны не редко селятся внутри теплоизолирующего слоя. Появившиеся дырки приводят к быстрой потере тепла и снижению КПД накопителя.
Особенности установки и схема подключения аккумулирующей емкости
Схема подключения теплоаккумулятора
Для подключения к системе отопления теплоаккумулятора необходимо правильно выбрать его месторасположение. Лучше всего, если он будет стоять в непосредственной близости от котла. В таком случае температура теплоносителя будет высокой, что положительным образом скажется на скорости нагрева воды в емкости.
Также следует изготовить постамент для него, так как общая масса заполненного теплоаккумулятора будет довольно высока. В нашем случае она будет приблизительно равна 2,1 т. В частном доме для этого нужно подготовить отдельный фундамент. Если в системе отопления с теплоаккумулятором предусмотрено горячее водоснабжение — в помещении следует провести водопровод. Он подключается к баку через запорную арматуру. Увы, но не существует пока общих схем изготовления теплоаккумулятора для отопления. Чаще всего руководствуются личным опытом.
Как подключить
Человек, который много раз сталкивался с устройством систем отопления, без труда должен изготовить тепловой аккумулятор своими руками и произвести дальнейшее подключение. Не должна составить особой сложности подобная работа и для новичка.
Словами схему подключения можно описать следующим образом:
- Транзитом сквозь весь бак должен проходить по тепловому аккумулятору обратный трубопровод, на его концах должны быть предусмотрены полуторадюймовый вход и выход
- Вначале между собой соединяются обратка котла и бак. Между ними должен размещаться циркуляционный насос, гонящий воду из бочки в отсекающий кран, расширительный бак и отопительный прибор
- Циркуляционный насос и отсекающий кран также монтируют со второй стороны
- Соединять подающий трубопровод необходимо по аналогии с предыдущим, однако теперь тепловые насосы не устанавливаются
Стоит отметить, что подобным образом подключается теплоаккумулятор к отопительной системе, работающей на базе всего одного котла. Если их количество увеличивается, схема значительно усложнится.
Емкость должна дополнительно оснащаться термометром, датчиками давления внутри и взрывным клапаном. Накапливая постоянно тепло, бочка может со временем перегреться. Чтобы не допустить взрыва, необходимо сбрасывать периодически избыточное давление.
Теплоаккумулятор и разные виды отопительных систем
Устанавливать тепловой аккумулятор можно совместно с различными отопительными системами. Взаимодействуя с каждой из них, он предоставляет ряд преимуществ и быстро окупается.
Наиболее распространены теплоаккумуляторы, установленные совместно отопительным оборудованием, работающем на твердом топливе, у которых количество остатков минимально. Доведя КПД до максимально-возможного, они очень быстро разогревают отопительные радиаторы, которые вскоре изнашиваются. Часть вырабатываемой энергии лучше копить и воспользоваться, когда в ней действительно возникнет потребность.
Двукратный ночной тариф за электроэнергию – проблема для владельцев электрических отопительных котлов. Таким образом в дневное время теплоаккумулятор будет накапливать в себе тепло по более выгодной стоимости, а в ночное – отдавать его отопительной системе.
Применяются подобные установки в многоконтурных системах, распределяя воду между контурами. Если установить патрубки на разных высотах, можно осуществить отбор воды с разной температурой.
Варианты модернизации
Глядя на простейший теплоаккумулятор своими руками, человек с инженерным образованием наверняка задумается о вариантах его модернизации. Сделать это можно следующими способами:
- Внизу устанавливают еще один теплообменник, посредством которого может происходить аккумуляция энергии, полученной солнечным коллектором
- Можно разделить внутреннее пространство бака на несколько секций, сообщающихся между собой, чтобы расслоение жидкости по температурам было более выраженным
- Тратиться на теплоизоляцию или нет – каждый решает сам для себя. Но несколько сантиметров пенополиуретана существенно снизят тепловые потери
- Увеличив количество патрубков, можно будет монтировать установку к более сложным отопительным системам с несколькими контурами, работающими независимо
- Можно сделать дополнительный теплообменник, в котором будет накапливаться питьевая вода
Видео — Тепловой аккумулятор в доме с периодической топкой
https://youtube.com/watch?v=rgMQG7RLCew
Подводим итоги
Собирать теплоаккумуляторы своими руками может абсолютно каждый. Для него нет необходимости покупать дорогостоящее оборудование, а самая простая модель состоит из комплектующих, которые у хорошего человека всегда в гараже или кладовой.
Все те, кто не доверяет самодельным устройствам, могут ознакомиться с богатым выбором моделей на рынках. Их стоимость более чем приемлемая, а вложенные средства быстро окупаются.
Назначение и функциональные возможности теплового аккумулятора
Использование теплоаккумуляторов оправдано не для всех типов систем. На Западе они часто применяются в составе гелиобогревателей. В российских частных домах они преимущественно используются в следующих двух случаях:
- при подключении электрического отопительного котла к многотарифному счетчику, когда в ночное время электрообогреватель включен на полную мощность и аккумулятор эффективно накапливает тепло, а днем отопление жилого помещения происходит за счет накопленной энергии, а котел включается лишь для поддержания определенного уровня температуры;
- при отоплении жилища котлом на твердом топливе, когда за счет накопленной днем тепловой энергии постоянной подброски каменного угля или дров ночью не требуется и работа отеплителя производится в экономичном режиме.
Кроме того, включение теплового аккумулятора в систему отопления позволяет значительно расширить ее функциональные возможности, главными из которых можно считать:
- реализацию обеспечения жилых помещений горячим водоснабжением;
- стабилизацию температурного режима и микроклимата жилых помещений;
- значительное повышение энергоэффетивности работы системы отопления, что дает возможность сокращать затраты на использование энергоносителей;
- позволяет объединить несколько разнотипных нагревателей в единую отопительную систему;
- реализацию возможности накопления избыточной тепловой энергии, вырабатываемой нагревательным котлом.
Этапы изготовления
Рассматривая, как сделать теплоаккумулятор самостоятельно, необходимо обратить внимание на требования к емкости – она должна быть достаточно прочной, чтобы выдерживать рабочее давление в системе, этот параметр обычно составляет 3 атмосферы. Если в качестве резервуара используется бывшая в употреблении металлическая бочка, следует тщательно зачистить ее внутреннюю поверхность от следов коррозии
Если в качестве резервуара используется бывшая в употреблении металлическая бочка, следует тщательно зачистить ее внутреннюю поверхность от следов коррозии.
Прежде чем изготавливать накопитель тепловой энергии, определитесь, каким образом он будет задействован в схеме. Обычно тепловой накопитель устанавливают в качестве гидравлического разделителя. В этом случае в него врезаются четыре штуцера. Для удобства подключения длина штуцеров должна быть больше толщины утеплителя.

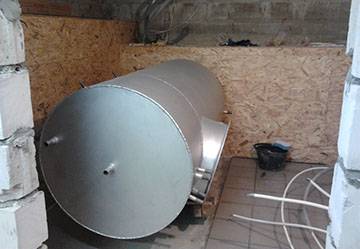

ТА со врезанными штуцерами
Пару штуцеров врезают в верхней и нижней части со стороны котла, вторую пару – симметрично на противоположной стороне, к ним будет подключен отопительный контур. К патрубкам, установленным в нижней части емкости, подсоединяются тройники с термометрами.
Емкость с установленными штуцерами следует обмотать фольгой, создав отражающий слой. Поверх крепится термоизолятор. Рулонный материал можно закрепить при помощи проволоки, затягивая петли путем скручивания свободных концов.
Сделанный теплоизоляционный слой желательно закрыть кожухом, для изготовления которого подойдет тонкая жесть.
Вывод
Даже простейший теплоаккумулятор для котлов отопления способен значительно усовершенствовать отопительную систему с твердотопливным котлом. Его установка дает возможность несколько часов поддерживать комфортный уровень температуры в доме, затушив огонь в котле. Отапливать дом приходится реже, за счет чего снижаются расходы на энергоноситель.
