Понятие теплопроводности
Теплопроводность – это такое физическое свойство материала, при которой тепловая энергия внутри тела переходит от самой горячей его части к более холодной. Значение показателя теплопроводности показывает степень потери тепла жилыми помещениями. Зависит от следующих факторов:
- плотности предмета: возрастает с её увеличением;
- структуры: к примеру, дерево с поперечными волокнами отличается большим термическим сопротивлением, чем с продольными;
- пористости: чем выше значение, тем меньше средняя плотность;
- характера пустот и пор: материалы с сообщающимися порами имеют большую теплопроводность, с закрытыми мелкозернистыми порами – меньшую;
- влажности: сухие предметы менее теплопроводны;
- температуры – теплообмен уменьшается с её увеличением;
- давления – показатель увеличивается с ростом давления.
Количественно оценить свойство предметов пропускать тепловую энергию можно посредством коэффициента теплопроводности
Очень важно сделать грамотный выбор строительных материалов, утеплителя для достижения наибольшего сопротивления теплопередачи. Просчёты или неразумная экономия в будущем могут привести к ухудшению микроклимата в помещении, сырости в здании, мокрым стенам, душным комнатам. А главное – к большим расходам на отопление
А главное – к большим расходам на отопление.
Для сравнения ниже представлена таблица теплопроводностей материалов и веществ.
Как рассчитать толщину стен
Для того чтобы зимой в доме было тепло, а летом прохладно, необходимо чтобы ограждающие конструкции (стены, пол, потолок/кровля) должны иметь определенное тепловое сопротивление. Для каждого региона эта величина своя. Зависит она от средних температур и влажности в конкретной области.
Термическое сопротивление ограждающих конструкций для регионов России
Для того чтобы счета за отопление не были слишком большими, подбирать строительные материалы и их толщину надо так, чтобы их суммарное тепловое сопротивление было не меньше указанного в таблице.
Расчет толщины стены, толщины утеплителя, отделочных слоев
Для современного строительства характерна ситуация, когда стена имеет несколько слоев. Кроме несущей конструкции есть утепление, отделочные материалы. Каждый из слоев имеет свою толщину. Как определить толщину утеплителя? Расчет несложен. Исходят из формулы:
Формула расчета теплового сопротивления
R — термическое сопротивление;
p — толщина слоя в метрах;
k — коэффициент теплопроводности.
Предварительно надо определиться с материалами, которые вы будете использовать при строительстве. Причем, надо знать точно, какого вида будет материал стен, утепление, отделка и т.д. Ведь каждый из них вносит свою лепту в теплоизоляцию, и теплопроводность строительных материалов учитывается в расчете.
Сначала считается термическое сопротивление конструкционного материала (из которого будет строится стена, перекрытие и т.д.), затем «по остаточному» принципу подбирается толщина выбранного утеплителя. Можно еще принять в расчет теплоизоляционных характеристики отделочных материалов, но обычно они идут «плюсом» к основным. Так закладывается определенный запас «на всякий случай». Этот запас позволяет экономить на отоплении, что впоследствии положительно сказывается на бюджете.
Пример расчета толщины утеплителя
Разберем на примере. Собираемся строить стену из кирпича — в полтора кирпича, утеплять будем минеральной ватой. По таблице тепловое сопротивление стен для региона должно быть не меньше 3,5. Расчет для этой ситуации приведен ниже.
- Для начала просчитаем тепловое сопротивление стены из кирпича. Полтора кирпича это 38 см или 0,38 метра, коэффициент теплопроводности кладки из кирпича 0,56. Считаем по приведенной выше формуле: 0,38/0,56 = 0,68. Такое тепловое сопротивление имеет стена в 1,5 кирпича.
- Эту величину отнимаем от общего теплового сопротивления для региона: 3,5-0,68 = 2,82. Эту величину необходимо «добрать» теплоизоляцией и отделочными материалами.
Рассчитывать придется все ограждающие конструкции
- Считаем толщину минеральной ваты. Ее коэффициент теплопроводности 0,045. Толщина слоя будет: 2,82*0,045 = 0,1269 м или 12,7 см. То есть, чтобы обеспечить требуемый уровень утепления, толщина слоя минеральной ваты должна быть не меньше 13 см.
Если бюджет ограничен, минеральной ваты можно взять 10 см, а недостающее покроется отделочными материалами. Они ведь будут изнутри и снаружи. Но, если хотите, чтобы счета за отопление были минимальными, лучше отделку пускать «плюсом» к расчетной величине. Это ваш запас на время самых низких температур, так как нормы теплового сопротивления для ограждающих конструкций считаются по средней температуре за несколько лет, а зимы бывают аномально холодными
Потому теплопроводность строительных материалов, используемых для отделки просто не принимают во внимание
Теплотехнический расчет стен из различных материалов
Среди многообразия материалов для строительства несущих стен порой стоит тяжелый выбор.
Сравнивая между собой различные варианты, одним из немаловажных критериев на который нужно обратить внимание является «теплота» материала. Способность материала не выпускать тепло наружу повлияет на комфорт в помещениях дома и на затраты на отопление
Второе становится особенно актуальным при отсутствии подведенного к дому газа
Второе становится особенно актуальным при отсутствии подведенного к дому газа
Способность материала не выпускать тепло наружу повлияет на комфорт в помещениях дома и на затраты на отопление. Второе становится особенно актуальным при отсутствии подведенного к дому газа.
Теплозащитные свойства строительных конструкций характеризует такой параметр, как сопротивление теплопередаче (Ro, м²·°C/Вт).
По существующим нормам (СП 50.13330.2012 Тепловая защита зданий.
Актуализированная редакция СНиП 23-02-2003), при строительстве в Самарской области, нормируемое значение сопротивления теплопередачи для наружных стен составляет Ro.норм = 3,19 м²·°C/Вт. Однако, при условии, что проектный удельный расход тепловой энергии на отопление здания ниже нормативного, допускается снижение величины сопротивления теплопередачи, но не менее допустимого значения Ro.тр =0,63·Ro.норм = 2,01 м²·°C/Вт.
В зависимости от используемого материала, для достижения нормативных значений, необходимо выбирать определенную толщину однослойной или конструкцию многослойной стены. Ниже представлены расчеты сопротивления теплопередаче наиболее популярных вариантов конструкций наружных стен.
Расчет необходимой толщины однослойной стены
В таблице ниже определена толщина однослойной наружной стены дома, удовлетворяющая требованиям норм по теплозащите.
Требуемая толщина стены определена при значении сопротивления теплопередачи равном базовому (3,19 м²·°C/Вт).
Допустимая — минимально допустимая толщина стены, при значении сопротивления теплопередачи равном допустимому (2,01 м²·°C/Вт).
| № п/п | Материал стены | Теплопроводность, Вт/м·°C | Толщина стены, мм | |
| Требуемая | Допустимая | |||
| 1 | Газобетонный блок | 0,14 | 444 | 270 |
| 2 | Керамзитобетонный блок | 0,55 | 1745 | 1062 |
| 3 | Керамический блок | 0,16 | 508 | 309 |
| 4 | Керамический блок (тёплый) | 0,12 | 381 | 232 |
| 5 | Кирпич (силикатный) | 0,70 | 2221 | 1352 |
Вывод: из наиболее популярных строительных материалов, однородная конструкция стены возможна только из газобетонных и керамических блоков. Стена толщиной более метра, из керамзитобетона или кирпча, не представляется реальной.
Расчет сопротивления теплопередачи стены
Ниже представлены значения сопротивления теплопередаче наиболее популярных вариантов конструкций наружных стен из газобетона, керамзитобетона, керамических блоков, кирпича, с отделкой штукатуркой и облицовочным кирпичом, утеплением и без. По цветной полосе можно сравнить между собой эти варианты. Полоса зеленого цвета означает, что стена соответствует нормативным требованиям по теплозащите, желтого — стена соответствует допустимым требованиям, красного — стена не соответствует требованиям
Стена из газобетонного блока
| 1 | Газобетонный блок D600 (400 мм) | 2,89 Вт/м·°C |
| 2 | Газобетонный блок D600 (300 мм) + утеплитель (100 мм) | 4,59 Вт/м·°C |
| 3 | Газобетонный блок D600 (400 мм) + утеплитель (100 мм) | 5,26 Вт/м·°C |
| 4 | Газобетонный блок D600 (300 мм) + вентилируемый воздушный зазор (30 мм) + облицовочный кирпич (120 мм) | 2,20 Вт/м·°C |
| 5 | Газобетонный блок D600 (400 мм) + вентилируемый воздушный зазор (30 мм) + облицовочный кирпич (120 мм) | 2,88 Вт/м·°C |
Стена из керамзитобетонного блока
| 1 | Керамзитобетонный блок (400 мм) + утеплитель (100 мм) | 3,24 Вт/м·°C |
| 2 | Керамзитобетонный блок (400 мм) + замкнутый воздушный зазор (30 мм) + облицовочный кирпич (120 мм) | 1,38 Вт/м·°C |
| 3 | Керамзитобетонный блок (400 мм) + утеплитель (100 мм) + вентилируемый воздушный зазор (30 мм) + облицовочный кирпич (120 мм) | 3,21 Вт/м·°C |
Стена из керамического блока
| 1 | Керамический блок (510 мм) | 3,20 Вт/м·°C |
| 2 | Керамический блок тёплый (380 мм) | 3,18 Вт/м·°C |
| 3 | Керамический блок (510 мм) + утеплитель (100 мм) | 4,81 Вт/м·°C |
| 4 | Керамический блок (380 мм) + замкнутый воздушный зазор (30 мм) + облицовочный кирпич (120 мм) | 2,62 Вт/м·°C |
Стена из силикатного кирпича
| 1 | Кирпич (380 мм) + утеплитель (100 мм) | 3,07 Вт/м·°C |
| 2 | Кирпич (510 мм) + замкнутый воздушный зазор (30 мм) + облицовочный кирпич (120 мм) | 1,38 Вт/м·°C |
| 3 | Кирпич (380 мм) + утеплитель (100 мм) + вентилируемый воздушный зазор (30 мм) + облицовочный кирпич (120 мм) | 3,05 Вт/м·°C |
Применение коэффициента теплопроводности в строительстве
В строительстве действует одно простое правило — коэффициенты теплопроводности изоляционных материалов должны быть как можно ниже. Все потому, что чем меньше значение λ (лямбда), тем меньше можно сделать толщину изоляционного слоя, чтобы обеспечить конкретное значение коэффициента теплопередачи через стены или перегородки.
В настоящее время производители теплоизоляционных материалов (пенополистирол, графитовые плиты или минеральная вата) стремятся минимизировать толщину изделия за счет уменьшения коэффициента λ (лямбда), например, для полистирола он составляет 0,032-0,045 по сравнению с 0,15-1,31 у кирпича.
Что касается строительных материалов, то при их производстве коэффициент теплопроводности не имеет столь большого значения, однако в последние годы наблюдается тенденция к производству строительных материалов с низким показателем λ (например, керамических блоков, структурных изоляционных панелей, блоков из ячеистого бетона). Такие материалы позволяют построить однослойную стену (без утеплителя) или с минимально возможной толщиной утеплительного слоя.
Какой же строительный материал самый теплый?
В настоящее время это пенополиуретан (ППУ) и его производные, а также минеральная (базальтовая, каменная) вата. Они уже зарекомендовали себя как эффективные теплоизоляторы и сегодня широко применяются в утеплении домов.

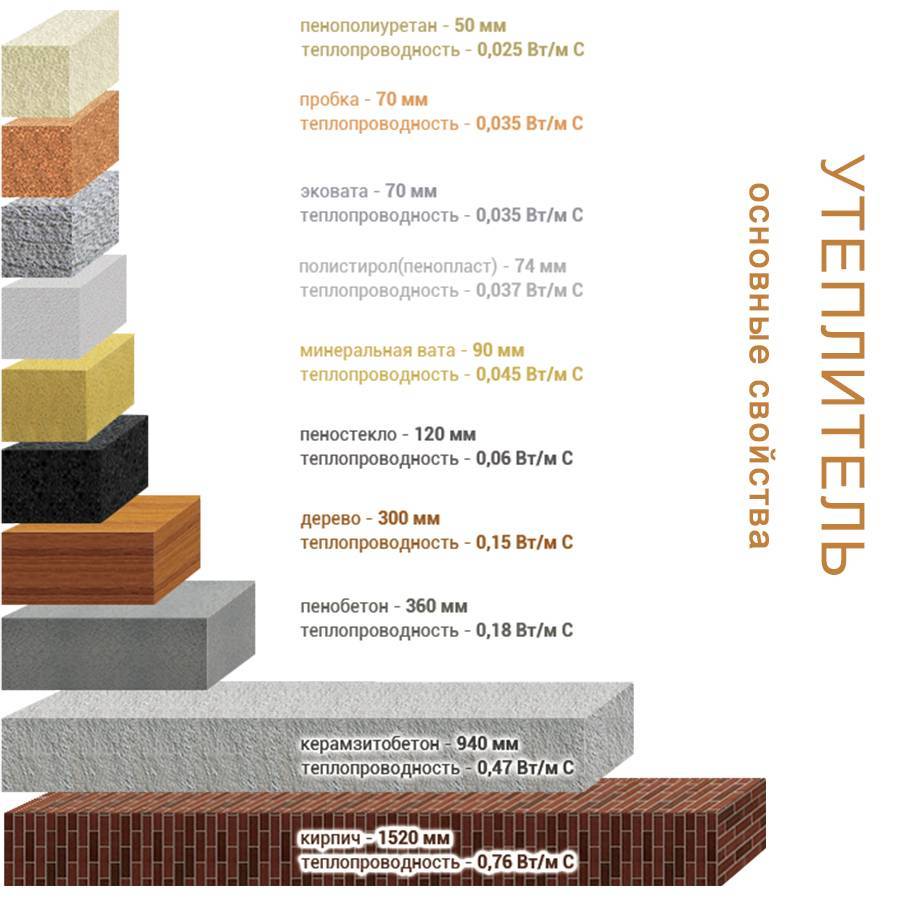

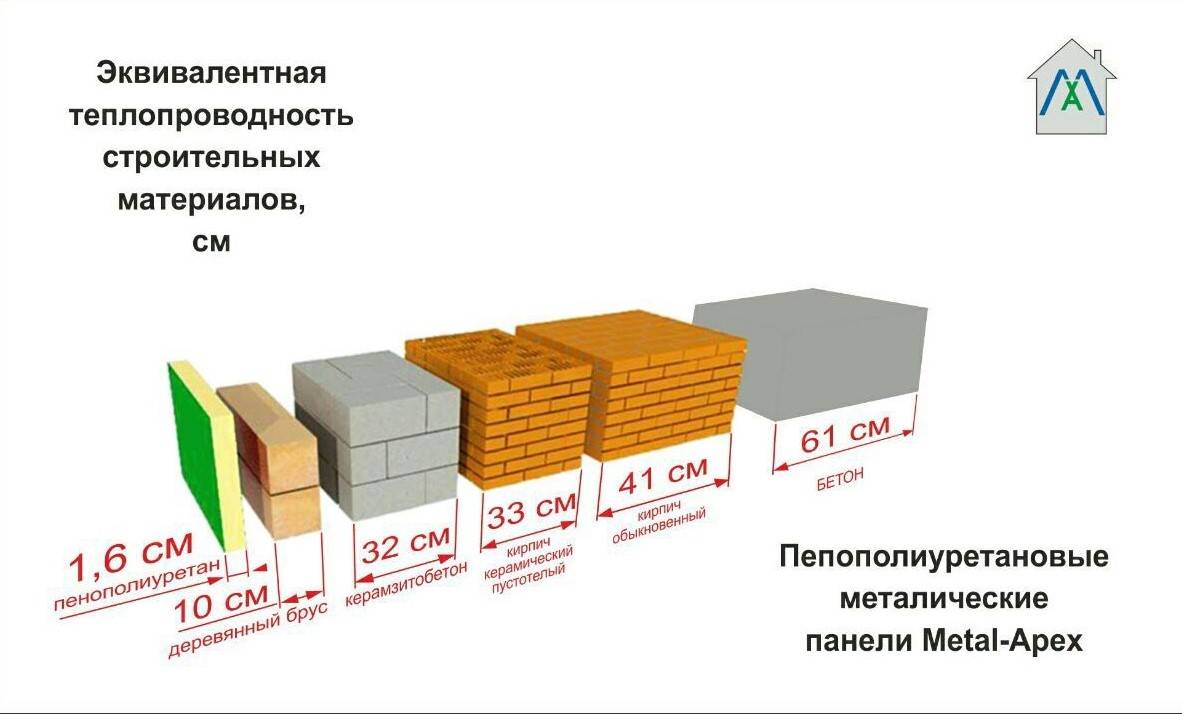

Для наглядности о том, насколько эффективны эти материалы, покажем вам следующую иллюстрацию. На ней отображено какой толщины материала достаточно, чтобы удерживать тепло в стене дома:
А как же воздух и газообразные вещества? — спросите вы. Ведь у них коэффициент Лямбда еще меньше? Это верно, Но если мы имеем дело с газами и жидкостями, помимо теплопроводности, здесь надо также учитывать и перемещение тепла внутри них — то есть конвекции (непрерывного движения воздуха, когда более теплый воздух поднимается вверх, а более холодный — опускается).
Подобное явление имеет место в пористых материалах, поэтому они имеют более высокие значения теплопроводности, чем сплошные материалы. Все дело в том, что небольшие частички газа (воздух, углекислый газ) скрываются в пустотах таких материалов. Хотя такое может случится и с другими материалами — в случае если воздушные поры в них будут слишком большими, в них может также начать происходить конвекция.
Если задумано индивидуальное строительство
При возведении дома важно учитывать технические характеристики всех составляющих (материала для стен, кладочного раствора, будущего утепления, гидроизоляционных и пароотводящих плёнок, финишной отделки). Для понимания, какие стены наилучшим образом будут сохранять тепло, нужно проанализировать коэффициент теплопроводности не только материала для стен, но и строительного раствора, что видно из таблицы ниже:. Для понимания, какие стены наилучшим образом будут сохранять тепло, нужно проанализировать коэффициент теплопроводности не только материала для стен, но и строительного раствора, что видно из таблицы ниже:
Для понимания, какие стены наилучшим образом будут сохранять тепло, нужно проанализировать коэффициент теплопроводности не только материала для стен, но и строительного раствора, что видно из таблицы ниже:
| Номер п/п | Материал для стен, строительный раствор | Коэффициент теплопроводности по СНиП |
| 1. | Кирпич | 0,35 – 0,87 |
| 2. | Саманные блоки | 0,1 – 0,44 |
| 3. | Бетон | 1,51 – 1,86 |
| 4. | Пенобетон и газобетон на основе цемента | 0,11 – 0,43 |
| 5. | Пенобетон и газобетон на основе извести | 0,13 – 0,55 |
| 6. | Ячеистый бетон | 0,08 – 0,26 |
| 7. | Керамические блоки | 0,14 – 0,18 |
| 8. | Строительный раствор цементно-песчаный | 0,58 – 0,93 |
| 9. | Строительный раствор с добавлением извести | 0,47 – 0,81 |
Важно. Из приведённых в таблице данных видно, что у каждого строительного материала довольно большой разброс в показателях коэффициента теплопроводности.
Это связано с несколькими причинами:
Это связано с несколькими причинами:
- Плотность. Все утеплители выпускаются или укладываются (пеноизол, эковата) различной плотности. Чем ниже плотность (больше присутствует воздуха в теплоизоляционной структуре), тем ниже проводимость тепла. И, наоборот, у очень плотных утеплителей этот коэффициент выше.
- Вещество, из которого производят (основа). Например, кирпич бывает силикатным, керамическим, глиняным. От этого зависит и коэффициент теплопроводности.
- Количество пустот. Это касается кирпича (пустотелый и полнотелый) и теплоизоляции. Воздух – самый худший проводник тепла. Коэффициент его теплопроводимости – 0,026. Чем больше пустот, тем ниже этот показатель.
Строительный раствор хорошо проводит тепло, поэтому любые стены рекомендуется утеплять.
Коэффициент теплопроводности материалов.
Ниже в таблице приведены значения коэффициента теплопроводности для некоторых материалов применяемых в строительстве.
| Материал | Коэфф. тепл. Вт/(м2*К) |
| Алебастровые плиты | 0,470 |
| Алюминий | 230,0 |
| Асбест (шифер) | 0,350 |
| Асбест волокнистый | 0,150 |
| Асбестоцемент | 1,760 |
| Асбоцементные плиты | 0,350 |
| Асфальт | 0,720 |
| Асфальт в полах | 0,800 |
| Бакелит | 0,230 |
| Бетон на каменном щебне | 1,300 |
| Бетон на песке | 0,700 |
| Бетон пористый | 1,400 |
| Бетон сплошной | 1,750 |
| Бетон термоизоляционный | 0,180 |
| Битум | 0,470 |
| Бумага | 0,140 |
| Вата минеральная легкая | 0,045 |
| Вата минеральная тяжелая | 0,055 |
| Вата хлопковая | 0,055 |
| Вермикулитовые листы | 0,100 |
| Войлок шерстяной | 0,045 |
| Гипс строительный | 0,350 |
| Глинозем | 2,330 |
| Гравий (наполнитель) | 0,930 |
| Гранит, базальт | 3,500 |
| Грунт 10% воды | 1,750 |
| Грунт 20% воды | 2,100 |
| Грунт песчаный | 1,160 |
| Грунт сухой | 0,400 |
| Грунт утрамбованный | 1,050 |
| Гудрон | 0,300 |
| Древесина — доски | 0,150 |
| Древесина — фанера | 0,150 |
| Древесина твердых пород | 0,200 |
| Древесно-стружечная плита ДСП | 0,200 |
| Дюралюминий | 160,0 |
| Железобетон | 1,700 |
| Зола древесная | 0,150 |
| Известняк | 1,700 |
| Известь-песок раствор | 0,870 |
| Ипорка (вспененная смола) | 0,038 |
| Камень | 1,400 |
| Картон строительный многослойный | 0,130 |
| Каучук вспененный | 0,030 |
| Каучук натуральный | 0,042 |
| Каучук фторированный | 0,055 |
| Керамзитобетон | 0,200 |
| Кирпич кремнеземный | 0,150 |
| Кирпич пустотелый | 0,440 |
| Кирпич силикатный | 0,810 |
| Кирпич сплошной | 0,670 |
| Кирпич шлаковый | 0,580 |
| Кремнезистые плиты | 0,070 |
| Латунь | 110,0 |
| Лед 0°С | 2,210 |
| Лед -20°С | 2,440 |
| Липа, береза, клен, дуб (15% влажности) | 0,150 |
| Медь | 380,0 |
| Мипора | 0,085 |
| Опилки — засыпка | 0,095 |
| Опилки древесные сухие | 0,065 |
| ПВХ | 0,190 |
| Пенобетон | 0,300 |
| Пенопласт ПС-1 | 0,037 |
| Пенопласт ПС-4 | 0,040 |
| Пенопласт ПХВ-1 | 0,050 |
| Пенопласт резопен ФРП | 0,045 |
| Пенополистирол ПС-Б | 0,040 |
| Пенополистирол ПС-БС | 0,040 |
| Пенополиуретановые листы | 0,035 |
| Пенополиуретановые панели | 0,025 |
| Пеностекло легкое | 0,060 |
| Пеностекло тяжелое | 0,080 |
| Пергамин | 0,170 |
| Перлит | 0,050 |
| Перлито-цементные плиты | 0,080 |
| Песок 0% влажности | 0,330 |
| Песок 10% влажности | 0,970 |
| Песок 20% влажности | 1,330 |
| Песчаник обожженный | 1,500 |
| Плитка облицовочная | 1,050 |
| Плитка термоизоляционная ПМТБ-2 | 0,036 |
| Полистирол | 0,082 |
| Поролон | 0,040 |
| Портландцемент раствор | 0,470 |
| Пробковая плита | 0,043 |
| Пробковые листы легкие | 0,035 |
| Пробковые листы тяжелые | 0,050 |
| Резина | 0,150 |
| Рубероид | 0,170 |
| Сланец | 2,100 |
| Снег | 1,500 |
| Сосна обыкновенная, ель, пихта (450…550 кг/куб.м, 15% влажности) | 0,150 |
| Сосна смолистая (600…750 кг/куб.м, 15% влажности) | 0,230 |
| Сталь | 52,0 |
| Стекло | 1,150 |
| Стекловата | 0,050 |
| Стекловолокно | 0,036 |
| Стеклотекстолит | 0,300 |
| Стружки — набивка | 0,120 |
| Тефлон | 0,250 |
| Толь бумажный | 0,230 |
| Цементные плиты | 1,920 |
| Цемент-песок раствор | 1,200 |
| Чугун | 56,0 |
| Шлак гранулированный | 0,150 |
| Шлак котельный | 0,290 |
| Шлакобетон | 0,600 |
| Штукатурка сухая | 0,210 |
| Штукатурка цементная | 0,900 |
| Эбонит | 0,160 |
Что нужно знать о теплопроводности пенопласта
Способность материала к теплопередаче, проводить или задерживать тепловые потоки принято оценивать коэффициентом теплопроводности. Если посмотреть на его размерность – Вт/м∙С о , то становится понятным, что это величина удельная, то есть определенная для следующих условий:
- Отсутствие влаги на поверхности плиты, то есть коэффициент теплопроводности пенопласта из справочника — это величина, определенная в идеально сухих условиях, которых в природе практически не существует, разве что в пустыне или в Антарктиде;
- Значение коэффициента теплопроводности приведено к толщине пенопласта в 1 метр, что очень удобно для теории, но как-то не впечатляет для практических расчетов;
- Результаты измерения теплопроводности и теплопередачи выполнены для нормальных условий при температуре 20 о С.
Согласно упрощенной методике, при расчетах термического сопротивления слоя пенопластового утеплителя нужно умножить толщину материала на коэффициент теплопроводности, затем умножить или разделить на несколько коэффициентов, используемых для того, чтобы учесть реальные условия работы теплоизоляции. Например, сильное обводнение материала, или наличие мостиков холода, или способ монтажа на стены здания.
Насколько теплопроводность пенопласта отличается от других материалов, можно увидеть в приведенной ниже сравнительной таблице.
На самом деле не все так просто. Для определения значения теплопроводности можно составить своими руками или использовать готовую программу для расчета параметров утепления. Для небольшого объекта обычно так и поступают. Частник или самозастройщик может вообще не интересоваться теплопроводностью стен, а уложить утепление из пенопластового материала с запасом в 50 мм, что будет вполне достаточно для самых суровых зим.
Большие строительные компании, выполняющие утепление стен на площади десятков тысяч квадратов, предпочитают поступать более прагматично. Выполненный расчет толщины утепления используется для составления сметы, а реальные значения теплопроводности получают на натурном объекте. Для этого наклеивают на участок стены несколько различных по толщине листов пенопласта и измеряют реальное термосопротивление утеплителя. В результате удается рассчитать оптимальную толщину пенопласта с точностью до нескольких миллиметров, вместо приблизительных 100 мм утеплителя можно уложить точное значение 80 мм и сэкономить немалую сумму средств.
Насколько выгодно использование пенопласта в сравнении с типовыми материалами, можно оценить из приведенной ниже диаграммы.
Обзор гигроскопичности теплоизоляции
Высокая гигроскопичность – это недостаток, который нужно устранять.
Гигроскопичность – способность материала впитывать влагу, измеряется в процентах от собственного веса утеплителя. Гигроскопичность можно назвать слабой стороной теплоизоляции и чем выше это значение, тем серьезнее потребуются меры для ее нейтрализации. Дело в том, что вода, попадая в структуру материала, снижает эффективность утеплителя. Сравнение гигроскопичности самых распространенных теплоизоляционных материалов в гражданской строительстве:
| Наименование материала | Влагопоглощение, % от массы |
| Минвата | 1,5 |
| Пенопласт | 3 |
| ППУ | 2 |
| Пеноизол | 18 |
| Эковата | 1 |
Сравнение гигроскопичности утеплителей для дома показало высокое влагопоглощение пеноизола, при этом данная теплоизоляция обладает способностью распределять и выводить влагу. Благодаря этому, даже намокнув на 30%, коэффициент теплопроводности не уменьшается. Несмотря на то, что у минеральной ваты процент поглощения влаги низкий, она особенно нуждается в защите. Напитав воды, она удерживает ее, не давая выходить наружу. При этом способность предотвращать теплопотери катастрофически снижается.
Чтобы исключить попадание влаги в минвату используют пароизоляционные пленки и диффузионные мембраны. В основном полимеры устойчивы к длительному воздействию влаги, за исключением обычного пенополистирола, он быстро разрушается
В любом случае вода ни одному теплоизоляционному материалу на пользу не пошла, поэтому крайне важно исключить или минимизировать их контакт
Что нужно знать о теплопроводности пенопласта
Способность материала к теплопередаче, проводить или задерживать тепловые потоки принято оценивать коэффициентом теплопроводности. Если посмотреть на его размерность – Вт/м∙С о , то становится понятным, что это величина удельная, то есть определенная для следующих условий:
- Отсутствие влаги на поверхности плиты, то есть коэффициент теплопроводности пенопласта из справочника — это величина, определенная в идеально сухих условиях, которых в природе практически не существует, разве что в пустыне или в Антарктиде;
- Значение коэффициента теплопроводности приведено к толщине пенопласта в 1 метр, что очень удобно для теории, но как-то не впечатляет для практических расчетов;
- Результаты измерения теплопроводности и теплопередачи выполнены для нормальных условий при температуре 20 о С.
Согласно упрощенной методике, при расчетах термического сопротивления слоя пенопластового утеплителя нужно умножить толщину материала на коэффициент теплопроводности, затем умножить или разделить на несколько коэффициентов, используемых для того, чтобы учесть реальные условия работы теплоизоляции. Например, сильное обводнение материала, или наличие мостиков холода, или способ монтажа на стены здания.
Насколько теплопроводность пенопласта отличается от других материалов, можно увидеть в приведенной ниже сравнительной таблице.
На самом деле не все так просто. Для определения значения теплопроводности можно составить своими руками или использовать готовую программу для расчета параметров утепления. Для небольшого объекта обычно так и поступают. Частник или самозастройщик может вообще не интересоваться теплопроводностью стен, а уложить утепление из пенопластового материала с запасом в 50 мм, что будет вполне достаточно для самых суровых зим.
Большие строительные компании, выполняющие утепление стен на площади десятков тысяч квадратов, предпочитают поступать более прагматично. Выполненный расчет толщины утепления используется для составления сметы, а реальные значения теплопроводности получают на натурном объекте. Для этого наклеивают на участок стены несколько различных по толщине листов пенопласта и измеряют реальное термосопротивление утеплителя. В результате удается рассчитать оптимальную толщину пенопласта с точностью до нескольких миллиметров, вместо приблизительных 100 мм утеплителя можно уложить точное значение 80 мм и сэкономить немалую сумму средств.
Насколько выгодно использование пенопласта в сравнении с типовыми материалами, можно оценить из приведенной ниже диаграммы.
Теплопроводность материалов: параметры
Принято условное разделение материалов, применяемых в строительстве, на конструкционные и теплоизоляционные.
Конструкционные материалы применяются для возведения ограждающих конструкций (стен, перегородок, перекрытий). Они отличаются большими значениями теплопроводности.
Значения коэффициентов теплопроводности сведены в таблицу 1:
Нестационарные методы определения коэффициента теплопроводности используются, в частности, в тех случаях, когда применение метода сляба не может быть применено. Более низкая надежность измерения компенсируется, в частности, быстрой реализацией эксперимента. Оценка эксперимента быстро и может быть алгоритмизирована для онлайн-обработки компьютером.
В этой статье приведены данные по теплопроводности для выбора общих материалов. Теплопроводность измеряет способность материалов пропускать тепло через него через проводимость. Теплопроводность материала сильно зависит от состава и структуры. Вообще говоря, плотные материалы, такие как металлы и камень, являются хорошими проводниками тепла, в то время как вещества с низкой плотностью, такие как газ и пористая изоляция, являются плохими проводниками тепла. Теплопроводность материалов требуется для анализа при изучении теплообмена в системе.
Таблица 1
Подставляя в формулу (2) данные, взятые из нормативной документации, и данные из Таблицы 1, можно получить требуемую толщину стен для конкретного климатического района.
При выполнении стен только из конструкционных материалов без использования теплоизоляции их необходимая толщина (в случае использования железобетона) может достигать нескольких метров. Конструкция в этом случае получится непомерно большой и громоздкой.
В статье. В следующих таблицах показаны теплопроводности для обычных веществ. Строительные материалы или строительные материалы являются основным требованием в этот современный век технологии. Существует много типов строительных материалов, используемых для различных строительных работ.
Свойства строительных материалов
Для того чтобы материал рассматривался как строительный материал, он должен обладать необходимыми инженерными свойствами, подходящими для строительных работ. Эти свойства строительных материалов отвечают за его качество и мощность и помогают решать их применение.
Допускают возведение стен без использования дополнительного утепления, пожалуй, только пенобетон и дерево. И даже в этом случае толщина стены достигает полуметра.
Основной их диапазон лежит в пределах от 0,03 до 0,07 Вт/(м*°С). Наиболее распространенные материалы – это экструдированный пенополистирол, минеральная вата, пенопласт, стекловата, утепляющие материалы на основе пенополиуретана. Их использование позволяет значительно снизить толщину ограждающих конструкций.
Процесс передачи энергии от более нагретой части тела к менее нагретой называется теплопроводностью. Числовое значение такого процесса отражает коэффициент теплопроводности материала. Это понятие является очень важным при строительстве и ремонте зданий. Правильно подобранные материалы позволяют создать в помещении благоприятный микроклимат и сэкономить на отоплении существенную сумму.
Пористость строительных материалов
Пористость дает объем материала, занимаемого порами. Это отношение объема пор к объему материала. Пористость влияет на многие свойства, такие как теплопроводность, прочность, насыпная плотность, долговечность и т.д.
Долговечность строительных материалов
Свойство материала противостоять совместному действию атмосферных и других факторов известно как долговечность материала. Если материал более прочный, он будет полезен для более длительного срока службы. Стоимость обслуживания материала зависит от долговечности.
Что влияет на теплопроводность строительных материалов
Есть несколько параметров, которые сильно влияют на тепловую проводимость.
- Структура самого материала.
- Его плотность и влажность.
Что касается структуры, то здесь огромное разнообразие: однородная плотная, волокнистая, пористая, конгломератная (бетон), рыхлозернистая и прочее. Так вот надо обозначить, что чем неоднороднее структура у материала, тем ниже у него теплопроводность. Все дело в том, что проходить сквозь вещество, в котором большой объем занимают поры разного размера, тем сложнее энергии через нее перемещаться. А ведь в данном случае тепловая энергия – это излучение. То есть, оно не проходит равномерно, а начинает изменять направления, теряя силу внутри материала.
Пористая структура строительного материала
Теперь о плотности. Этот параметр обозначает, на каком расстоянии между собой располагаются частички материала внутри его самого. Исходя из предыдущей позиции, можно сделать вывод: чем меньше это расстояние, а значит, больше плотность, тем тепловая проводимость выше. И наоборот. Тот же пористый материал имеет плотность меньше, чем однородный.
У влажной стены тепловая проводимость выше
Влажность – это вода, которая имеет плотную структуру. И ее теплопроводность равна 0,6 Вт/м*К. Достаточно высокий показатель, сравнимый с коэффициентом теплопроводности кирпича. Поэтому когда она начинает проникать в структуру материала и заполнять собой поры, это увеличение тепловой проводимости.
Пенополистирольные утеплители в домах дачного и коттеджного типа
Многие застройщики используют материал для наружного утепления фасадов и потолочных конструкций дачных домов, которые переоборудуются под круглогодичное проживание. Основной круг применения пенополистирольной теплоизоляции – это отделка фундаментов, отмосток, утепление цементных стяжек под напольную плитку.
В отличие от минеральной ваты, пенополистирол не нуждается в обустройстве пленочной или мастичной гидроизоляции, поэтому может монтироваться непосредственно на ровную поверхность грунта.
- Оптимальная толщина пенополистирольного утеплителя, уложенного между лагами пола, не требует изменения его высоты. Заделка монтажных зазоров и сопряжений влагостойким шпаклевочным составом позволяет эксплуатировать свойства утеплителя с максимально высокой эффективностью.
- Фундаментная теплоизоляция существенно уменьшает температурные перепады, а отсутствие в подвале сырости положительно сказывается на комфорте микроклимата в доме, снижении расходов на оплату отопления в зимний период.
- Пенополистирольные разъемные кожухи блокируют утечку тепла из труб отопления и горячего водоснабжения, исключают промерзание водопроводных и канализационных коммуникаций, расположенных на небольшой глубине.
Более чем умеренная стоимость пенополистирольных материалов дополняется возможностью монтажа своими руками, что позволяет уменьшить стоимость теплоизоляционных работ на 35-40%.
Факторы, влияющие на теплопропускаемость бетона
Из-за неоднородности структуры бетонных конструкций и разных условий эксплуатации коэффициент теплопроводности в этом случае – величина условная. На этот параметр оказывают влияние:
- Плотность. Чем плотнее материал, тем ближе друг к другу находятся его частицы, тем быстрее передается тепло. Это значит, что тяжелые бетоны имеют больший коэффициент теплопроводности, по сравнению с легкими (керамзитовыми, вермикулитовыми, перлитовыми).
- Пористость и структура пор. Чем больше объем, занятый воздухом, тем лучше материал задерживает тепло. Но на теплоизоляционные характеристики влияет не только процентное содержание воздуха, но и размеры, а также замкнутость пор. Лучше всего прохождению тепла препятствуют мелкие замкнутые поры. Крупные поры, которые сообщаются между собой, увеличивают теплопередачу.
- Влажность. Это еще один фактор, влияющий на коэффициент теплопередачи бетона. Вода способна проводить тепло в 20 раз лучше воздуха. Поэтому увлажненный материал резко теряет теплоизоляционные характеристики. При отрицательных температурах вода в увлажненном слое замерзает, вызывая не только повышенные теплопотери здания, но и быстрое разрушение строительного материала. В таблицах, применяемых при точных теплотехнических расчетах, часто указывают три значения коэффициента теплопроводности – в сухом виде, при нормальной влажности, в увлажненном состоянии.
- Температура. С повышением температуры коэффициент теплопроводности увеличивается.
Сравнение коэффициента теплопроводности тяжелого бетона, пено- и газобетона, керамзитобетона, фибробетона.
Наиболее высоким коэффициентом теплопроводности обладает тяжелый бетон, армированный стальными стержнями или проволокой (железобетон) – до 2,04 Вт/(м*C). Немного ниже этот показатель у неармированных бетонных элементов.
Более низким коэффициентом теплопроводности и повышенными теплоизоляционными характеристиками обладают: керамзитобетон, изготовленный с использованием кварцевого или перлитового песка, сухой пено- и газобетон. Уровень теплопередачи фибробетона сравним с аналогичным показателем плотного керамзитобетона.
Таблица коэффициентов теплопроводности различных видов бетона
| Вид бетона | Коэффициент теплопроводности, Вт/(м*C) |
| Тяжелый армированный бетон | 1,68- 2,04 |
| Тяжелый бетон | 1,29-1,52 |
| Керамзитобетон (в зависимости от плотности) | 0,14-0,66 |
| Пенобетон (в зависимости от плотности) | 0,08-0,37 |
| Газобетон разной плотности | 0,1-0,3 |
| Фибробетон | 0,52-0,75 |
Правильное проведение теплотехнических расчетов позволяет определить оптимальную толщину стен, что обеспечивает уменьшение расходов на отопление и комфортный микроклимат внутри здания.
Поделиться ссылкой:
