Терморегулятор на батареи отопления

Установка ограничения

В основе работы терморегуляторов — физические законы. А потому, нужно помнить, что условия, в которых находится прибор, могут вносить некоторые корректировки (например, удалённость от источника тепла). Существуют ориентировочные таблицы соответствия шкалы регулятора и температуры, которые можно брать за ориентир, при установке. Однако после основной настройки нужно будет «понять» свой терморегулятор.

Для этого:

1. Выставляют температуру на рукоятке с метками.
2. Через час проводят контрольные замеры комнатным термометром в нескольких точках помещения.
3. Если температура больше или меньше, проводится корректировка показаний на рукоятке.

Зона пропорциональности — 2 °C. Если выставить температуру 20°, то прибор будет удерживать показатели в пределах от 20 до 22 °C.

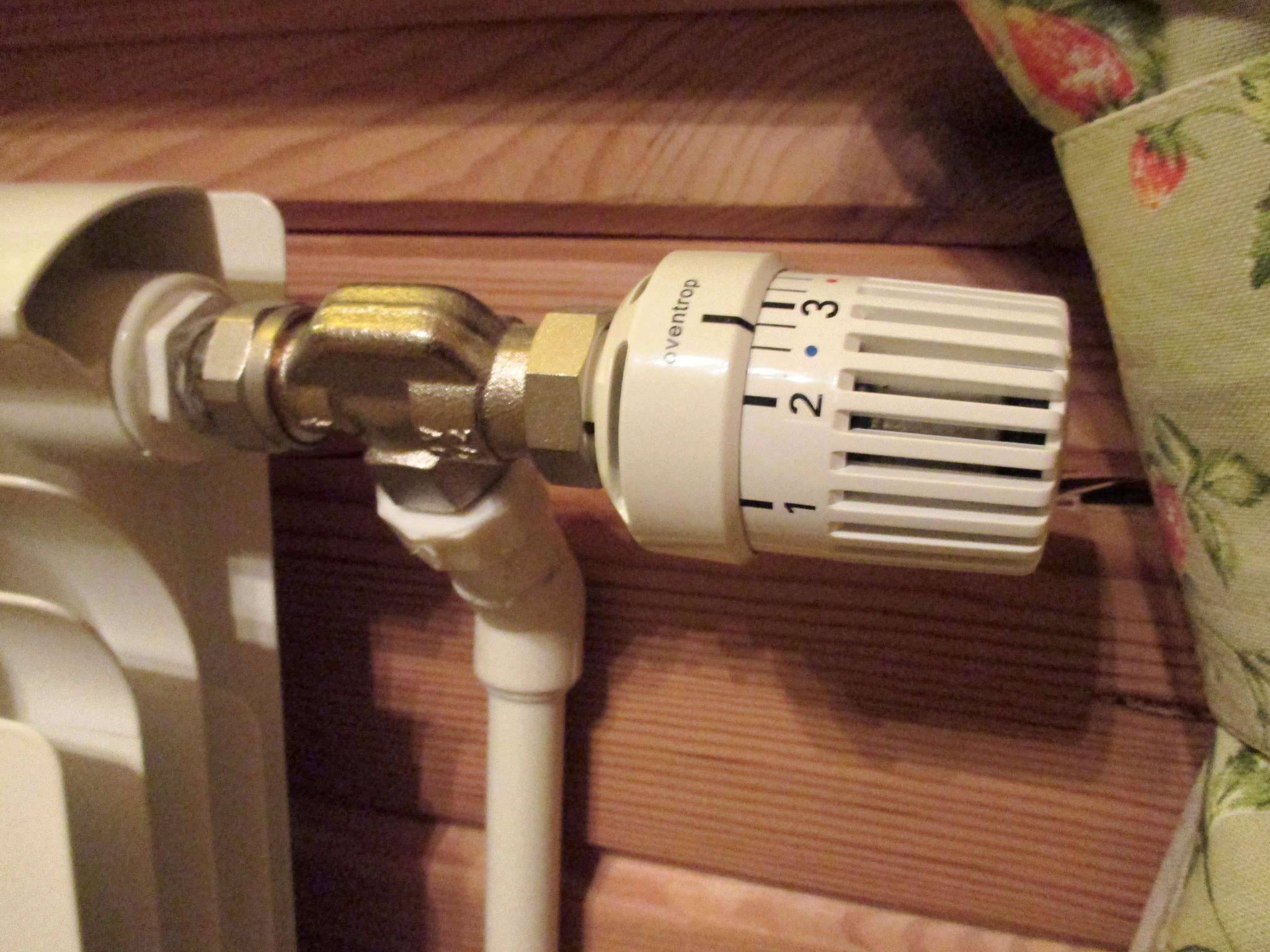

Датчик после установки на радиатор

Два штифта, которые входят в комплект датчика помогут выставить ограничения минимального и максимального положения термоэлемента.

Находятся они в нижней части прибора:

1. Чтобы выставить ограничение на отметке, например «3», нужно вытащить ограничитель и установить показания датчика на отметке «3». Затем штифт вставляют в то отверстие, которое в этом положении оказывается под значком ромба.
2. Таким же образом выставляется второй ограничительный порог. Рукоятка поворачивается на нужный показатель, только штифт вставляется в отверстие, оказавшееся под значком треугольника.

Можно заблокировать регулятор на определённой температуре (защитит от нечаянного сбоя или детских шалостей).

Для этого:

1. Вынимаются оба штифта.
2. Рукоятка ставится на желаемый показатель.
3. В этом положении, первый штифт вставляется в отверстие, расположенное под ромбом.
4. Второй штифт — в отверстие под треугольником.

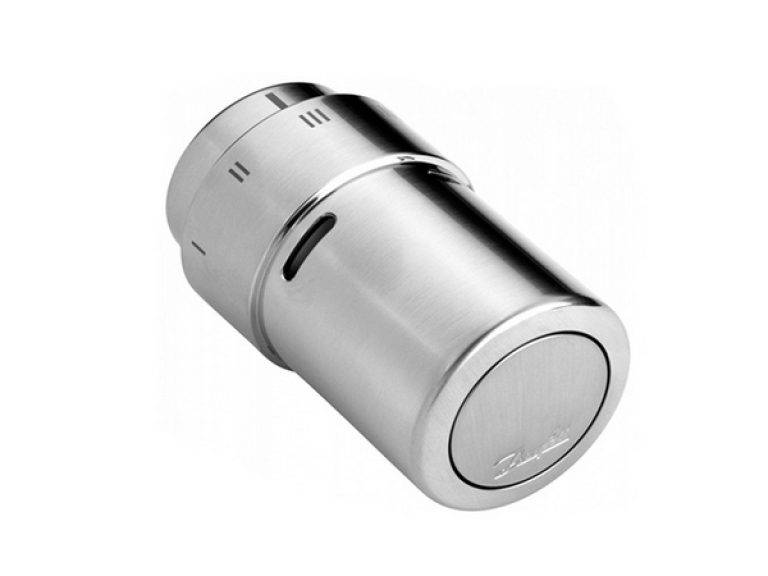

Терморегуляторы Данфосс имеют множество положительных отзывов. Это очень простой в использовании прибор, не требующий никакого внимания после первичного монтажа и настройки. Зато результатом будет более комфортная температура в квартире, а также в ряде случаев, существенная экономия бюджетных средств.

Варианты терморегуляторов для батарей отопления

Работают все терморегуляторы по единому принципу: подвижный клапан внутри комплекта открывает и закрывает входной поток в цепи в зависимости от параметров или типа термостата. Сильфон, реагирующий на колебания температуры воздуха и взаимодействующий со штоком, открывающим клапан – является основной деталью.

Электронный вариант

Разделяют агрегат на два варианта:

• Жидкостный клапан. Сильфон наполняется жидкостью и расширяется, за счет этого реагирует на изменения. Он имеет лучшие показатели реакции на колебание давления, при невысокой стоимости (около 250 руб.).
• Газонаполненный регулятор. Имеет практически мгновенное реагирование на колебания температуры.

Пример установки

На прибор оказывают воздействие следующие показатели:

• Солнечные лучи или сквозняки.
• Внешняя температура.
• Вспомогательные источники тепла.
• Установка в закрытых зонах.

А также все агрегаты можно разделить по типу работы на подгруппы.

Какими бывают термостатические головки радиатора

Термостатические головки бывают следующих типов:

• ручными;
• механическими;
• электронными.

У них одинаковое предназначение, но пользовательские свойства разные:

• Ручные устройства работают по принципу обычных вентилей. При повороте регулятора в ту или иную сторону, открывается или прикрывается поток теплоносителя. Такая система будет стоит не дорого, она надёжная, но не очень комфортная. Для изменения теплоотдачи следует самим настраивать головку.
• Механические — более сложные в устройстве, они могут поддерживать нужную температуру в заданном режиме. В основе прибора — сильфон, заполненный газом или жидкостью. Нагреваясь, температурный агент расширяется, цилиндр увеличивается в объёме и надавливает на шток, перекрывая всё больше проходной канал теплоносителя. Таким образом, в радиатор проходит меньшее количество теплоносителя. Когда газ или жидкость охлаждается, сильфон уменьшается, шток приоткрывается, в радиатор устремляется больший объём потока теплоносителя. Механический терморегулятор для радиатора отопления довольно удобный в использовании и популярный среди потребителей из-за простоты в обслуживании.
• Электронные терморегуляторы большие по размеру. Кроме массивных термостатических элементов к ним идут в комплекте две батарейки. Штоком управляет микропроцессор. У моделей довольно большие функциональные возможности. Можно выставить температурный режим в помещении на определённое время. Например, ночью в спальне будет прохладнее, утром теплее. В те часы, когда семья на работе, температуру можно понизить, к вечеру повысить. Такие модели большого размера, устанавливать их надо на качественные отопительные приборы, чтобы без проблем эксплуатировать несколько лет. Стоимость у них довольно высокая.

Есть ли разница между жидкостным и газовым сильфоном? Считается, что лучше реагирует на изменение температуры газ, но такие устройства более сложные и дорогие. Жидкостные нормально справляются со своей задачей, но немного «неповоротливые» по реакции. Можно выставить требуемый температурный режим и выдержать его с точностью до 1 градуса. Поэтому терморегулятор с жидкостным сильфоном с успехом решает вопросы регулировки подачи теплоносителя в отопительный прибор.

Зачем нужен терморегулятор?

Необходим данный прибор в случае, если в помещении надо снизить температуру. Как правило, это касается верхних этажей городских домов, где система теплоснабжения оборудована с верхней подачей воды и вертикальной разводкой. Конечно, агрегат используется не только в многоэтажках. Требуется регулировка радиаторов отопления в частном доме также довольно часто. Установив терморегулятор на обогреватель, можно легко выставить нужную температуру. Погрешность очень мала и составляет всего один градус.

Каков принцип работы терморегулятора?

Рассмотрим, какой имеет регулятор температуры на радиаторе отопления принцип работы более подробно. Устройство представляет собой герметичную камеру, которая называется сильфон. Он заполнен специальной рабочей средой. При повышении температуры расширяется теплоноситель и камера распрямляется. После чего запорный клапан преграждает теплоносителю путь в секции батареи. В результате температура в комнате снижается. При понижении температуры эффект совершенно обратный: термоголовка сжимается, клапан открывается, и вода вновь поступает в радиатор.

Конструкция регулятора температуры и его классификация

Регуляторы второго типа делятся на такие подвиды:

1. те, которые могут управлять либо нагревом котла, либо насосом;
2. те, которые могут посылать сигнал установленным перед батареей клапанам.

Особенности монтажа терморегулятора

Прежде чем установить аппарат, надо определиться с его месторасположением. Зависит функционирование терморегулятора от ряда факторов. Например, температурного режима вне помещения, циркуляции воздуха в здании

Наличие прямых лучей солнца также имеют немаловажное значение. Учитываются и посторонние источники тепла (холода) в квартире

Если дом частный, то чаще всего регулятор температуры для радиатора отопления располагают на верхнем этаже.

Связано это с тем, что нагретый воздух скапливается вверху: температурная разница на нижнем и верхнем уровне помещения будет существенной. Монтируют аппараты по горизонтали труб около места ввода в отопительное оборудование. В городских квартирах терморегулятор на радиатор отопления сначала лучше установить там, где температурные колебания ощутимы больше всего. Это могут быть: комната, подверженная воздействию прямых лучей солнца, кухня.

Естественно, перед установкой регулятора, его надо приобрести. Можно его купить либо в магазине, либо заказать через сеть Интернет.

На терморегулятор для радиатора отопления цена зависит от типа его подключения и фирмы-производителя. В среднем стоимость прибора начинается от 1000 рублей. Надо сказать, что диапазон цен достаточно широкий.

Когда агрегат куплен, и место его расположения выбрано, можно приступать к монтажу.

Проводится установка терморегулятора на радиатор отопления по определенному алгоритму:

• отключается подающий стояк, из системы сливается весь теплоноситель;
• отрезаются горизонтальные подводки, при этом желательно соблюдать определенное расстояние от батареи;
• отрезанная труба, краник снимаются с отопительного прибора;
• от запорного крана и клапана термостата отсоединяются хвостовики и гайки, и заворачиваются в пробки радиатора;
• выполняется сборка трубной обвязки;
• все ставится на заранее выбранное место;
• обвязка соединяется с расположенными горизонтально трубами подводки, присоединенными к стояку.

Как видно, установить регулятор на радиатор отопления несложно. Но если система однотрубная, то при подключении термостатического устройства потребуется заменить схему подключения обогревателя.

С этой целью для стыковки прямой и обратной подводки конструкции необходимо установить перемычку — байпас.

Этот элемент дает возможность теплоносителю циркулировать, если нужно будет перекрыть отопление регулятором температуры.

Для выполнения схемы потребуется снять прибор. Предварительно надо перекрыть вентили. Если система двухтрубная, то контролировать поступление воды в радиатор возможно. Но в этом случае надо термостат радиатора ставить на верхнюю подводку.

Таким образом, можно сделать вывод, что для регулировки температуры в помещении сегодня используются специальные электротены и терморегуляторы.

Первые применяются в случае, если надо повысить теплоотдачу обогревателей, а вторые – чтобы снизить температуру и сделать обогрев более равномерным.

Регуляторы температуры можно приобрести в любом магазине за вполне приемлемую цену. Устанавливать их несложно и вполне реально провести монтаж своими силами.

Выбор терморегулятора

Решая модернизировать систему отопления или планируя только монтаж такой системы, следует обратить внимание на:

• точность регулировки термостата;
• внешний вид прибора,
• особенности установки и управления.

Для индивидуальной системы отопления отдельного здания – коттеджа, частного дома, или небольшого малоквартирного здания рекомендуются к установке механические системы во всех помещениях, имеющих по данному прибору отопления, такое решение позволит существенно поднять уровень комфорта и значительно снизить срок окупаемости за счет снижения расходов на энергоносители.

В многоквартирных зданиях установка регулирующей аппаратуры уместна в спальнях, общих комнатах, там, где необходимо поддерживать заданный температурный режим.

Для помещений, в которых установлены несколько радиаторов оптимальным будет установка электронной системы, позволяющей регулировать прогрев воздуха одновременно на нескольких радиаторах.

Для помещений с жесткими требованиями по температурному режиму – лечебных учреждениях, детских комнатах, где нужна четкая регулировка следует устанавливать аппаратуру с точной регулировкой. Современные приборы позволяют отрегулировать температуру в диапазоне от 6 до 26 градусов, с точностью в 1 градус. Такая регулировка позволяет выбрать оптимальный режим обогрева помещения.

Рассматривая установку термостатов на уже имеющуюся систему отопления нужно учитывать факт того что в маленьких помещениях даже небольшие размеры приборов, будут требовать дополнительного объема, а их неправильная установка может повлечь неправильную работу.

При этом горизонтальные термостаты позволяют установить более точную регулировку теплоносителя – головка, с рабочим органом, установленная горизонтально с газонаполненным чувствительным элементом, в котором охлажденный газ концентрируется в противоположной от батареи части органа, позволяет более точно и быстрее проводить открытие клапана подачи теплоносителя.

Новые типы радиаторов изначально рассчитаны под установку на них терморегуляторов, оборудование, выпущенное по старой технологии – чугунные батареи, трубно-пластинчатые радиаторы советского времени требуют значительной доработки – от установки специальных переходников, до полной замены регистра.

При покупке оборудования обращать внимание придется буквально на все мелочи, от осмотра корпуса, до совместимости всех комплектующих, применения рекомендованных производителем уплотнительных прокладок и монтажных лент, поэтому приобретение всех элементов рекомендуется производить в фирменных торговых точках. Современные интеллектуальные системы позволяют программировать работу терморегулятора в зависимости от выбранной на программаторе программы, при этом запускать изменение температуры в зависимости не только от времени суток, оттого как прогрет воздух в комнате

Такие системы стоят на несколько порядков выше, но окупаемость их намного быстрее

Современные интеллектуальные системы позволяют программировать работу терморегулятора в зависимости от выбранной на программаторе программы, при этом запускать изменение температуры в зависимости не только от времени суток, оттого как прогрет воздух в комнате. Такие системы стоят на несколько порядков выше, но окупаемость их намного быстрее.

Установка терморегулятора на батарею отопления

Вопрос, как установить терморегулятор на батарею, интересует и людей, проживающих в многоквартирных домах, и владельцев частного жилья с автономной системой отопления. Терморегулирующее устройство позволяет поддерживать в помещениях комфортную температуру, а во втором случае – еще и экономить затраты на энергоноситель.

Терморегулятор имеет смысл ставить на батареи любого типа за исключением чугунных – они отличаются высокой тепловой инерцией, из-за чего регулировка становится неэффективной.

Автоматический терморегулятор для радиатора отопления представляет собой термостатический клапан, который без дополнительных усилий со стороны человека регулирует степень прогрева помещения на довольно большой температурный диапазон. Он снижает ее, если за окном тепло и солнечно и плавно поднимает при снижении температуры на улице.

Конструкция термостата на радиатор отопления зависит от типа системы отопления. Их два:

• однотрубный;
• двухтрубный.

Термостаты в свою очередь бывают двух видов: электронные и механические.

Электронный терморегулятор для радиатора отопления

Изучаем, как делается пайка полипропиленовых труб своими руками здесь.

Цифровые регуляторы, в свою очередь, подразделяются на :

• с закрытой логикой.
• с открытой логикой.

Первый вариант отличается жесткой отлаженной системой, которая действует без внешних изменений. Изменить можно только ряд программируемых параметров.

Второй вариант предполагает обилие настраиваемых параметров и функций, изменять, настраивать и программировать здесь можно все, под любые условия среды. Следует, однако, отметить, что и обращаться с устройствами открытой логики сложнее — требуется довольно высокий уровень знаний, что больше характерно для работника индустрии, чем для обычного человека. Пользование терморегулятором будет стоить значительных усилий именно ввиду отсутствия специальных знаний.

Теперь о механических. Упрощенно говоря, механизм представляет собой связанные между собой клапан и термоголовку. В состав последней входят:

• жидкостный элемент (в некоторых вариантах упругий либо газовый);
• привод;
• регулятор.

Механический термостат состоит из следующих элементов : термического баллона с гофрированной внутренней поверхностью (или сильфон); термоклапана; чувствительного элемента; шкалы; компенсаторного механизма; накидной гайки; фиксирующего кольца; разъема; передающего штока и золотникового клапана.

Производим монтаж настенных газовых котлов тут.

Если становится холоднее — содержимое термического баллона сужается, шток клапана втягивается — таким образом, расход теплоносителя возрастает, соответственно, и температура в жилище тоже. Если в комнате, напротив, слишком жарко, содержимое баллончика расширится, соответственно, теплоотдача радиатора становится меньше.

Устройство механического терморегулятора для радиаторов отопления

2 Модельный ряд терморегуляторов Danfoss

Предприятие Danfoss имеет достаточно широкий ряд терморегуляторов. В настоящее время в числе его продукции такие разновидности приборов:

терморегуляторы для дизайн регуляторов модельного ряда 013G4001- 013G4009. Применимы для полотенцесушителей, а также различных участков сетей отопления. Выпускаются в версиях для право- и левосторонней установки;

Danfoss RTD 3640 – разновидность моделей для систем отопления. Предназначены для двухтрубной стандартной системы. Имеют RTD функцию защиты от промерзания на зиму. Данная разновидность подходит для домашних, промышленных систем отопления, но не для холодильников. Имеет всего 4 деления, обозначенные как арабскими, так и римскими цифрами;

модели RAX с жидкостным наполнителем. Данная серия также предназначена для полотенцесушителей и дизайн-радиаторов. Модель применима для большинства современных версий дизайн-радиаторов, имеет деления как с арабскими, так и с римскими цифрами;

Все представленные версии терморегуляторов сопровождаются целыми сериями специальных аксессуаров, упрощающих их монтаж, а также дальнейшее применение.

Практически все терморегуляторы, выпущенные в данной серии, представляются в трех различных вариантах: золотистом, белом, серебристом. Вы можете подобрать тот тип, который соответствует вашей системе, клапан и температурная шакала работают у них практически одинаково.

2.1 Как установить терморегулятор Данфосс?

Регулятор Danfoss монтируют непосредственно на горячем патрубке подающем вашей системы теплоснабжения. Установка любой модели, включая RTD 3640, RA, не сложна. Работать в данном случае придётся вам так:

Отключаем систему от общих мощностей, отрезаем трубу нужного размера под установку терморегулятора. Без этого шага установка не проводится.
На имеющемся патрубке делаем с помощью специальных приборов резьбу, на которую будет установлен терморегулятор.
Обрабатываем участок сантехнической пастой, а уже на него крепим корпус клапана RTD 3640, RA или любого другого.
Подсоединяем сам прибор к клапану, затянув шайбой соединение. Дополнительная герметизация тут не нужна.
Снимаем предохранитель, выстраиваем терморегулятор на максимальное значение 5, затем надеваем на него колпачок со шкалой

Его важно установить до щелчка для максимально плотного и качественного прилегания.
Еще раз проверяем герметизацию системы, после чего может подключать ее обратно к общей системе снабжения. Пусть клапан один раз откроется и закроется, и вы будете уверены, что оборудование работает корректно.

Установка RTD, RA или другой модели завершена. Теперь можно свободно пользоваться прибором.

2.2 Как настроить терморегулятор Данфосс?

Настройка такого прибора как регулятор RTD, RA Данфосс достаточно проста и доступна для всех пользователей. Дабы ее осуществить, вам нужно изучить имеющуюся в торце прибора температурную шкалу (она может несколько отличаться в зависимости от того, какую именно версию вы используете). Затем выставить на ней интересующую вас температуру, просто передвинув указатель на приборе н нужный вам параметр.

Также вы можете выбрать промежуточные значения, если они вас устроят. Уже через несколько минут клапан перестроиться в нужное положение, и температура в квартире придет к нужному параметру, и вы сможет наслаждаться максимально для вас комфортным микроклиматом. Аналогично регулируется клапан и у моделей для холодильников.

2.3 Терморегулятор Danfoss и его виды (видео)

Расходы на отопление и вентиляцию в среднем составляют 30-50% семейного бюджета. И проблема не в самой функции, но в некачественном расходовании энергии. Удобное решение предложила компания Danfoss — терморегулятор для контроля температуры в доме и работы отопительной системы. Этот девайс можно применять в комбинации практически со всеми котлами, включая отопительные устройства с жидким теплоносителем.

Используется термоголовка дома, в квартире, производственных помещениях, складах, закрытых теплицах и оранжереях, словом, везде, где требуется относительно постоянный температурный режим. Причем это касается не только отопления, но и кондиционирования. Так, термоголовка одинаково успешно взаимодействует с кондиционерами, холодильным оборудованием и другими агрегатами, отвечающими за температуру.

Монтаж терморегулятора своими руками

Терморегулятор можно установить своими руками. Вне зависимости от вида радиатора отопления, монтаж осуществляется одинаково. Единственное, что стоит учитывать, это вид системы отопления – однотрубная или двухтрубная. Установка регулятора на однотрубную систему отличается тем, что между прямой и обратной подводкой необходимо монтировать трубу-перемычку, которая носит название байпас.

Схема установки

Этапы монтажа:

1. Для начала необходимо перекрыть подачу горячей жидкости, а потом вылить воду из отопительного прибора.
2. Следует срезать горизонтальные участки труб на некотором расстоянии от батареи, отсоединить их.
3. Производится демонтаж запорного крана, если он был установлен на трубах, а не на радиаторе.
4. Если установка происходит на отопительную систему с одной трубой, то обязательно вваривают перемычку.
5. От терморегулирующего и запорного клапанов снимаются хвостовики, которые затем заворачивают в пробки батареи.
6. На этом этапе происходит сбор обвязки и установка на выбранное место.
7. Горизонтальные трубы, идущие от стояка, соединяют с установленной обвязкой.

Правила монтажа терморегуляторов.

Если нет уверенности в собственных силах, то монтаж терморегулятора стоит доверить профессионалам. Они грамотно подключат оборудование в соответствии с рекомендациями разработчика.

Термостатические головки

Термостатические элементы на терморегуляторы отопления бывают трех видов — ручные, механические и электронные. Они выполняют одни и те же функции, различаются разным уровнем комфорта и возможностями.

Ручные

Ручные термостатические регуляторы работают как обычный кран — поворачивая регулятор в ту или другую сторону, регулируется пропуск количества теплоносителя. Самые дешевые и надежные, но не самые удобные устройства. Чтобы изменить теплоотдачу надо вручную крутить вентиль.

Ручная термоголовка — самый простой и надежный вариант

Данные устройства недорогие, их можно поставить на входе и на выходе радиатора отопления вместо шаровых кранов. Регулировать можно будет любым из них.

Механические

Сложное устройство, которое поддерживает заданную температуру автоматически. Основа термостатической головки этого типа — сильфон. Это небольшой эластичный цилиндр, который заполнен антифризом. Антифриз имеет большой коэффициент расширения — при нагревании он сильно увеличиваются в объеме.

Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон подпирает шток, перекрывающий проходное сечение клапана. Пока антифриз в сильфоне не нагрелся, шток поднят. При повышении температуры, цилиндр увеличивается в размерах (расширяется антифриз), он давит на шток, который все больше перекрывая проходное сечение. Через радиатор проходит все меньше теплоносителя, он понемногу остывает. Остывает и антифриз в сильфоне, из-за чего цилиндр уменьшается в размерах, шток поднимается, объем теплоносителя проходит больше, он начинает немного разогреваться. Далее цикл повторяется.

Газовый или жидкостный

При наличии такого устройства температура в помещении поддерживается корректно, но вообще дельта зависит от того, насколько инертным является антифриз в сильфоне. Он заполняться может каким-то газом вместо антифриза. Газы быстрее реагируют на изменения температуры, чем антифриз, но технологически их производить сложнее.

Антифриз или газ в сильфоне — особой разницы нет

Жидкости чуть медленнее изменяют объемы, но их производить проще. В целом, разница в точности поддержания температуры — порядка 0,5 °С, что заметить практически невозможно. В результате большая часть представленных терморегуляторов для радиаторов отопления оснащена термоголовками с жидкостными сильфонами.

С выносным датчиком

Устанавливаться механический термостатический регулятор должен по направлению в комнату. Так измеряется температура точнее. Из-за приличных размеров, такой способ установки возможен не всегда. Также можно поставить терморегулятор для радиатора отопления с выносным датчиком. Температурный датчик соединяется с регулятором при помощи капиллярной трубки. Распологается он в любой точке, в который вам удобнее измерять температуру воздуха.

С выносным датчиком

Все изменения теплоотдачи радиатора будут происходить в зависимости от температуры воздуха в комнате. Единственный минус такого решения — высокая стоимость таких моделей. Но температура поддерживается точнее.

Электронные

По размерам электронный терморегулятор для радиатора отопления еще больше. Термостатический элемент еще больше. В нем кроме электронной начинки устанавливаются еще и две батарейки.

Электронные терморегуляторы на батареи отличаются большими размерами

Движением штока в клапане в этом случае управляет микропроцессор. Данные модели имеют довольно большой набор дополнительных функций. Например, возможность по часам выставлять температуру в помещении. Как это модно использовать? Врачи давно доказали, что спать лучше в прохладном помещении. Потому на ночь можно запрограммировать температуру пониже, а к утру, когда придет время просыпаться, ее можно выставить выше. Удобно.

Недостаток этих моделей — большой размер, необходимость следить за разрядом батарей (хватает на несколько лет эксплуатации) и высокая цена.

Принцип работы терморегулятора

Основным назначением терморегулятора является ограничение поступления теплоносителя в прибор отопления. Регулировка объема поступающего в батарею теплоносителя осуществляется при помощи вещества в сильфоне, которое чувствительно к изменению температуры окружающего воздуха. Если температура воздуха в помещении возрастает, вещество в сильфоне начинает расширяться и шток опускается, частично перекрывая сечение канала (в радиатор поступает меньше воды, теплоотдача прибора снижается). Если температура в помещении снижается, вещество наоборот начинает сжимается, шток поднимается, увеличивая сечение канала (в радиатор поступает больше воды, теплоотдача прибора повышается).

Нужно ли устанавливать терморегулятор на радиатор отопления?

Установка терморегулятора — наш ответ растущим тарифам!

Для регулирования температуры в помещении наиболее рационально использование автоматических терморегуляторов, имеющих неоспоримые преимущества перед традиционными устройствами запорно-регулирущей арматуры, такими как шаровой кран и конусный вентиль.

Особенно актуальным такое устройство оказывается в ситуации постоянно растущих тарифов на услуги ЖКХ.

Достоинства терморегуляторов

Современные терморегуляторы обладают эргономичным дизайном, отлично вписывающимся в интерьер помещения;

Терморегуляторы достаточно просто монтируются как в новых, так и в уже действующих системах отопления. Могут эксплуатироваться без профилактики и техобслуживания на протяжении всего срока службы, который благодаря простой и надёжной конструкции может достигать несколько десятков лет;

Отпадает нужда в постоянном открывании/закрывании окон для регулирования температуры в помещении;

Терморегуляторы рассчитаны на работу в температурном диапазоне от 5 °С до 27°С. Необходимая температура устанавливается на любом значении этого диапазона и поддерживается с точностью до 1°С;

При попадании в помещение прямых солнечных лучей или при наличии включенных электроприборов терморегулятор исключит лишнее нагревание воздуха;

Используя терморегуляторы в автономных системах отопления, вы обеспечите экономию топлива до 25%!

Установка терморегуляторов наиболее оправдана в системах отопления частных домов и коттеджах, где важна выровненность комфортной температуры по этажам. Кроме этого, достигается максимальная экономия энергоносителей. В условиях централизованного отопления (квартиры), терморегулятор незаменим для плавного регулирования температуры воздуха.

Установка терморегуляторов в Москве, Одинцово

Эта процедура выполняется специалистами ОВК-Сервис всего за 4 шага:

1. Радиатор отсоединяется от системы отопления и сливаются остатки воды. Существующий кран (вентиль) также снимается.

2. Терморегулятор устанавливают способом резьбового соединения. Регулятор вкручивают в отверстие радиатора, через которое поступает теплоноситель. В зависимости от конструкции и местоположения радиатора отопления, термостат может монтироваться в наиболее удобном месте: сверху или снизу, справа или слева от радиатора без снижения потребительских качеств.

Важно! При однотрубной системе отопления обязательно устанавливается байпас (труба-перемычка), чтобы теплоноситель циркулировал даже при отключенном радиаторе!

3. Устанавливается термостатический элемент. Он должен располагаться строго горизонтально, так как от этого зависит точность и качество работы термостата.

4. Проводится регулировка и настройка прибора согласно рекомендациям компании-производителя.

голоса

Рейтинг статьи

Советы по выбору устройств для регулировки тепла в батареях

Специалисты советуют уделить внимание следующим моментам при выборе и установке подобных приборов:

обязательно ознакомьтесь с рекомендациями производителя перед покупкой монтажом такого запорно-регулирующего механизма;
хрупкие детали в приборе могут выйти из строя при ударах; а потому при установке соблюдайте осторожность;
термостат надо устанавливать горизонтально, иначе поступающий на элемент теплый воздух снизит его точность и вообще негативно скажется на работе;
при установке обратите внимание на стрелки на приборе, указывающие, куда поступает вода;
если система отопления однотрубная, то под трубами надо сначала монтировать байпасы; если этого не сделать, то при отключении одного радиатора, даст сбой вся система.

Как правильно установить терморегулятор на батарею своими руками

Для размещения прибора не нужны особые навыки. Сложнейшая часть процесса — монтаж байпаса в системе с металлическими трубами. При возникновении проблем с последним следует пригласить специалиста, который поможет собрать устройство.

Для работы понадобятся:

• непосредственно прибор;
• запорные арматуры;
• отрез трубопровода, крепежи или сварка для его монтажа;

• байпас;
• набор ключей;
• пакля или любой другой герметик.

Перед началом работ обязательно сливают теплоноситель. Для этого достаточно закрыть вентиль, расположенный после ответвления трубы от магистрали к радиатору.

Следует учитывать, что нижний кран, если есть, необходимо открыть, иначе жидкость застопорится в батарее.

Внимание! Монтаж термостата следует выполнять в тёплое время года. Например, летом, до начала отопительного сезона

Слив теплоноситель, переходят к монтажу кранов. На участке трубы возле радиатора выполняют вертикальный надрез, отсоединяя магистраль. Затем проделывают следующее:

1. Если термостат металлический, то байпас просто приваривают. Если электронный, то размещают перемычку между участками трубы.
2. С запорной арматуры снимают гайки, хвостовик. То же проделывают с устройством. Полученные детали вкручивают в пробки радиатора.
3. По очереди монтируют вентиль и прибор контроля температуры.
4. Производят сборку трубопровода путём затягивания креплений или варкой.
5. Заполняют систему рабочей жидкостью и проводят тестовый пуск.

Проведя первичную проверку, делают осмотр обвязки на наличие течей или дефектов. Первые устраняют герметиком, вторые — повторной термической обработкой.

Перед выполнением монтажа, при выборе места, рекомендуется продумать доступ к устройству на случай ремонта. Для этого понадобится выбрать место в свободном пространстве и правильно направить головку прибора.

Процесс настройки прибора

1. Подготовка заключается в исключении факторов, влияющих на обогрев. К ним относят естественную и искусственную циркуляцию ветра, дополнительные источники теплоты. Затем около устройства ставят градусник.
2. Головку прибора проворачивают против хода часов, полностью открывая. Когда в помещении температуру превысит норму на пару градусов, элемент возвращают в начальное положение.
3. По мере остывания системы показание термометра совпадёт с указанным в СНиП. В этот момент клапан открывают.
4. Поворот останавливают, когда тело вентиля прогреется и появится шум воды. С этим шагом завершается настройка.

Современные термостаты имеют встроенную шкалу. На ней выставляют температуру, которую устройство должно создать и поддерживать. В этом случае возможна корректировка. Её делают, если прибор создал неверный климат.

Справка. Электронные термостаты гораздо проще и точнее в настройке.

Установка термостата

Перед установкой терморегулятора отключаем подающий стояк. Сливаем воду из отопительной системы.

Установочные работы производятся так:

• • отрезаем горизонтальные подводки на определенном расстоянии от батареи;
  • снимаем с батареи отрезанную трубу и краник;
  • открепляем хвостовики и гайки от клапана термостата и запорного крана;
  • заворачиваем их в пробки радиатора;
  • проводим сборку трубной обвязки и ставим все на запланированное место;
  • соединяем обвязку с находящимися по горизонтали трубами подводки, которые присоединены к стояку.

Если речь идет об однотрубной системе, при подключении термостата понадобится замена схемы подключения батареи. Для этого нужно установить перемычку для стыковки обратной и прямой подводки устройства. Такая перемычка, именуемая байпасом, дает возможность передвижения теплоносителю, если понадобится перекрыть отопление терморегулятором. Для осуществления схемы нужно снять прибор, не забыв перекрыть вентили.

Контролировать поступление теплоносителя в батарею в двухтрубной схеме можно, если применить термостат радиатора, поставленный на верхней подводке.

Устройство

Автоматический термостат представляет собой специальный клапан, автоматически связанный с термической головкой. Она обладает высокой чувствительностью и состоит из:

• жидкостного элемента;
• привода;
• регулятора.

Существуют вариации термоголовок, где вместо жидкостного установлен газовый или упругий элемент.

Механический термостат имеет несколько иное строение:

• термическая головка;
• чувствительный жидкостный элемент;
• компенсационный механизм;
• специальное кольцо для фиксации заданной температуры;
• числовая шкала для настройки;
• гайка накидная;
• термостатический клапан;
• шток;
• золотник;
• разъемное соединение.
