Точечные светильники для гипсокартонных потолков: описания, размеры и фото

Подсветка светодиодной лентой

У светодиодной ленты есть масса преимуществ, как функциональных, так и эстетических.

К функциональным преимуществам относится:

• легкость монтажа,
• длительный срок службы,
• разнообразные цвета,
• экономичность – потребляет совсем немного электроэнергии.
• небьющийся корпус – так как этот вид осветительного прибора представлен в виде прозрачной ленты со светодиодами, разбить, или как-то еще ее повредить весьма проблематично;
• есть водонепроницаемые ленты, использующиеся не только в ванной, но даже и под водой для подсветки бассейнов.

К эстетическим преимуществам можно отнести то, что такой источник освещения скрыт от глаз – саму ленту не видно, виден только рассеянный свет. Такой эффект применяется для придания интерьеру изюминки, а также создания парящих потолков.

Если установить специальные контроллеры, то можно регулировать интенсивность освещения, а в случае использования разноцветной ленты, менять и цвет.

Миниатюрная галогенная лампа

Чаще всего галогенные лампы имеют штекерный цоколь, поэтому, если планируется использовать именно их, то, нужно выбирать светильники с соответствующим разъемом в патроне.

Высота галогенных светильников достаточно комфортна для встраивания их в гипсокартонную конструкцию, которую нужно будет опустить от поверхности перекрытия всего на 50÷70 мм. Так как некоторые галогенные лампы работают от напряжения в 12 В, то для всей устанавливаемой системы придется приобрести трансформатор. Кроме того, для любых «галогенок» очень важным условием их длительной эксплуатации является устройство плавного пуска – лампа выходит на полную мощность не сразу, а в течение нескольких секунд. Часто это устройство совмещено с понижающим трансформатором.

Галогенные лампы создают мощный световой поток, который превышает освещение от обычных или светодиодных ламп. Светильники такого типа позволяют применять для регулировки интенсивности освещения специальный диммер. Световой поток от люминесцентных ламп имеет собственные оттенки — теплые и холодные.

Учитывая все положительные качества этого типа ламп, их можно назвать самыми популярными среди всех существующих осветительных элементов, применяемых в точечных светильниках.

Энергосберегающие ртутные лампы, которые чаще всего называют люминесцентными, достаточно эффективно экономят электроэнергию, но у них есть несколько существенных недостатков.

Что следует знать об установке точечных светильников в гипсокартон

Установку светильников следует осуществлять одновременно с зашиванием потолка гипсокартоном. Алгоритм действий:

1. Необходимо произвести разметку мест расположения осветительных приборов на потолке. Они должны располагаться на расстоянии около тридцати сантиметров от линий каркаса. При разметке следует учитывать расположение люстры и других устройств для освещения.

Разметку лучше проводить лазерным устройством

1. Проводка прокладывается под каркасом из гипсокартона. Для этих целей используется многожильный провод и клеммы. Для безопасности проводку скрывают в защитном гофрированном кожухе. Всю систему крепят на каркасной конструкции пластиковыми хомутами.

Установка проводки

1. Следующим этапом будет изготовления отверстий для установки приборов в гипсокартоне. Информация о необходимом диаметре отверстия в гипсокартоне под точечный светильник расположена на упаковке прибора. Для проделывания отверстий используют дрель со специальной насадкой нужного размера.

Для каждого прибора следует изготовить проходящее отверстие

1. Установка приборов должна осуществляться с соблюдением маркировки. Знак N означает ноль, L – фазу, РЕ – линию заземления. Остаётся только вставить лампу в готовое отверстие. Чтобы облегчить задачу, пружинистые усики крепления связывают куском провода, а после установки проводок разрезают и вытягивают.

Watch this video on YouTube

Статья по теме:

Осуществление монтажа и прокладки проводов

Для основного кабеля, применяемого для соединения светильников, используется медный трехжильный провод. Его мощность должна соответствовать мощности ламп. Оптимальным будет заключение провода в гофрированную трубу, позволяющую защитить его от воздействия вредных факторов окружающей среды, влаги.

Трансформатор и диммер в случае необходимости их использования устанавливаются в межпотолочном пространстве над плоскостью ГКЛ. Оптимальным будет разметку, закрепление и монтаж проводки осуществлять до установки навесного потолка. В этом случае провода закрепляются и соединяются на старом потолке, оставляя контакты для соединения с клеммами светильников.

Полезные рекомендации

Чтобы монтаж точечного светильника на гипсокартонный потолок увенчался успехом, достаточно знать некоторые полезные «лайфхаки». Например:

Приступая к установке, нужно удостовериться в цветовой маркировке проводов. Как правило, она стандартная, но иногда есть исключения. С электричеством шутки плохи, поэтому лучше убедиться, что подключение будет правильным.
Заземление проводки –прямая забота о здоровье и жизни.
Провода можно подключать разными способами, не только с помощью клемм

Самое важное – надёжно изолировать и свести к нулю возможность окисления металла. Провода необходимо надежно изолировать.

Учитывать соотношение цены и потребляемой электроэнергии

К примеру, LED-лампы экономичные и долговечные, но немало стоят, галогенные часто перегорают. Лучшим решением выглядят энергосберегающие лампы.
Монтаж спота нужно начинать только после полной отделки потолка ГКЛ.
Люминесцентные лампы в процессе монтажа светильника лучше не трогать руками. Ничего опасного в этом нет, однако на сроке «жизни» лампы это может сказаться в худшую сторону.
Даже если светильник имеет квадратную форму, штробу лучше сверлить круглой коронкой. Потом можно вручную сделать углы.
Нельзя допускать перегрева светильника и потолка. Меньше всего греются светодиодные лампы.
В схеме размещения светильников нужно совместить правильное расположение с красотой. Излишний минимализм тут не всегда уместен.
Если нет уверенности в собственных силах, лучше вызвать мастера.

Что нужно делать если на готовом потолке светильник попал на профиль.

Виды точечных светильников

Применяемые источники света можно условно разделить на такие разновидности:

• по конструктивному исполнению – поворотные и неповоротные; применение поворотных вариантов позволяет световым потоком выделить в интерьере наиболее интересные детали;
• по виду источников света – это могут быть лампы накаливания, люминесцентные, галогеновые или светодиодные светильники;
• по потребляемому напряжению – это 220 В для ламп накаливания, 12 В для люминесцентных светильников, и 3 В для светодиодов; во втором и третьем случаях применяется дополнительное оборудование как трансформатор и драйвер.

Пример использования точечных светильников для дизайнерского решения потолков из гипсокартона смотрите на фото. Для принятия окончательного решения о применении того или иного вида светильников на гипсокартонных потолках необходимо рассмотреть особенности применения каждого вида.

Отверстие для кабеля накладного светильника делают минимально возможным по диаметру

• При установке накладного светильника отверстие в гипсокартонном подвесном потолке не следует делать большим, так как в него не будет вставляться техническая часть светильника. Оно послужит только для того, чтобы выдернуть на поверхность потолка кабельную петлю для подключения. Отверстие делают также в определенном месте, там, где сверху подвесного потолка для закрепления светильников установлена жесткая основа (платформа или отрезок бруса).
• Далее, вытянутый кабель разрезается, его концы зачищаются, а затем, коммутируются в клемме.
• Контактные провода светильника с зачищенными концами также соединяют в клемме, согласно схеме разводки, соблюдая цветовую маркировку провода (фаза-ноль).

Монтаж точечных светильников: проводка

Этот этап – наиболее важный и трудоемкий, потому отнестись к нему следует с большой ответственностью. И желательно, чтобы проводка была проведена до монтажа потолка из гипсокартона.

Шаг 1. Определите места, где в будущем будут находиться точечные светильники. Не лишним будет создание чертежа – так вы значительно упростите себе работу в будущем.

Шаг 2. Смонтируйте распределительную коробку, куда подключается провод от электросети и откуда идут кабели ко всем светильников. Если у вас галогенные лампы, то не забудьте расположить под потолком и подключить трансформатор.

Схема подключения №1

Схема подключения №2

Схема подключения №3

Схема подключения №4

Шаг 3. Произведите разводку проводов от источника питания. Желательно использовать параллельную разводку – так при выходе из строя одной лампы остальные продолжат свою работу. Провод, идущий от источника энергии к месту будущего нахождения лампы, должен быть на 30-40 сантиметров больше этого расстояния – так при монтаже со светильником работать будет легче.

Шаг 4. Если монтаж проводки происходит при уже имеющемся подвесном потолке, то тяните провода следует с помощью крючка.

Шаг 5. К фазовому проводу подключите выключатель, также подключите регулятор мощности. При необходимости можно сделать несколько выключателей, отвечающих за ту или иную группу светильников.

Точечные светильники для гипсокартонных потолков: разновидности и их особенности

Если точечные светильники рассматривать глобально, то разделить их можно всего-навсего на пару разновидностей – те, которые используются для обычного освещения в помещении, и так называемые декоративные осветительные приборы этого типа. Разница между ними заключается не только в характеристиках освещения, но и в декоративных качествах – в большинстве случаев декоративные точечные светильники имеют небольшой, отступающий от уровня потолка стеклянный плафон. Этот своеобразный декор не только создает красивую форму осветительного прибора, но и создает своеобразную игру света и тени на потолке. К примеру, таким способом на потолке может быть высвечена шестиконечная звезда Давида или мальтийский крест, или еще что-либо подобное. В принципе, декоративные осветительные приборы данного типа могут создавать и другие световые эффекты – некоторые из них могут даже переливаться всеми цветами радуги наподобие светодиодной ленты RGB.

Если смотреть более мелкие разновидности осветительных приборов данного типа, то классифицировать их можно по следующим признакам.

1. Тип источника света. Ни для кого не секрет, что в этом отношении светильники данного типа делятся на два типа – универсальные, которые могут быть оборудованы практически любой лампой, имеющей соответствующий тип цоколя, и светодиодные точечные светильники для гипсокартонных потолков. Недостатком последних является отсутствие возможности заменить источник света – в этом отношении их можно назвать одноразовыми. Сгорели – и все. Либо производить сложную операцию по удалению сгоревшего диода и его замены новым, либо просто выбрасывать изделие на свалку. Универсальные точечные светильники могут отличаться друг от друга типом цоколя, например, Е14, Е27, G4 (это самые распространенные). Первый имеет маленький узкий резьбовой цоколь, второй большой резьбовой цоколь, а третий – это лампочки с двумя штырьками.

2. Количество источников света. Существуют одинарные, двойные точечные светильники для гипсокартонных потолков и даже тройные. Здесь принцип простой – двойной осветительный прибор, как правило, мощнее одинарного. По большому счету, это банальная спарка двух или более одинарных светильников на одной декоративной планке.
3. Способ установки. Наиболее часто для установки в гипсокартонный потолок используют врезные, или, как их еще называют, встраиваемые светильники для гипсокартонных потолков – для их установки в гипсе прорезается круглое или прямоугольное отверстие. Именно этот тип осветительных приборов, можно сказать, вообще не ворует пространства в низких помещениях. Другой вариант точечных светильников монтируется в накладку – по принципу любого бра или легковесной люстры с использованием кронштейна. Их недостаток заключается в том, что между плоскостью осветительного прибора и потолком образуется пространство – расстояние, которое в некотором роде портит внешний вид потолка.
4. Форма. Под этим понятием можно понимать два момента – форма посадочного отверстия и форма декоративной накладки. В первом случае речь идет либо о круглом посадочном отверстии, либо о квадратном – по большому счету, на этот момент можно вообще не обращать внимания. От него, как говорится, не холодно не жарко. А второй момент (размер декоративной накладки) следует выбирать исходя из личных предпочтений и дизайна потолка. К примеру, на потолок с плавными изгибами квадратные светильники лучше не устанавливать. Кстати, декоративные накладки могут иметь не только форму круга или квадрата – в продаже можно найти и овальные осветительные приборы этого типа, и прямоугольные, и треугольные, и даже в виде звездочек.

5. Возможность направлять световой поток в ту или иную сторону. Светильники, которые позволяют регулировать направление светового потока, называются спотами – их разновидностей достаточно много, но среди тех, которые применяются для установки на подвесной потолок, можно выделит всего парочку. Врезные и накладные – первые имеют меньший угол поворота, а вторые, оборудованные специальным шарниром, могут поворачиваться на все 360 градусов.

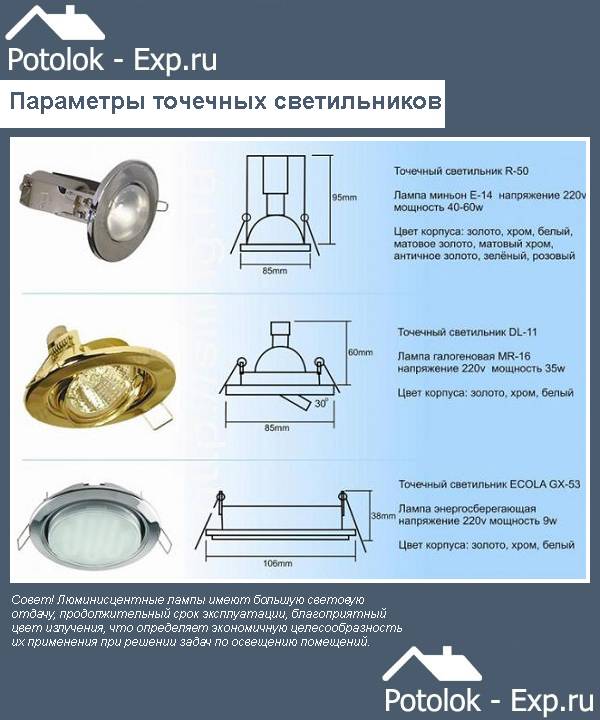

Отдельно следует сказать про размеры, которыми точечные светильники для гипсокартонных потолков также могут отличаться друг от друга. Их размерный диапазон весьма широкий – существуют светильники под посадочное отверстие диаметром 30мм, 40мм, 50мм и даже 150мм и 200мм. То же самое можно сказать и о прямоугольных осветительных приборах и прочих их аналогах.

Габариты осветительных приборов для подвесных потолочных конструкций

Для подвесных конструкций наиболее часто используют встраиваемые разновидности. Здесь в качестве отделки может использоваться как гипсокартон, так и пластик.

Подвесной потолок в доме

При этом таких жестких ограничений в подборе осветительных установок, как в случае с натяжными полотнами, нет. Глубина встраивания прибора, а также его величина в данной ситуации будут зависеть от типа источника света. При использовании ламп накаливания габариты светильника будут примерно 10 см, а для галогеновых и светодиодных лампочек – в 2-3 раза меньше. Также нужно учитывать и сам патрон. Специалисты не рекомендуют использовать в данной ситуации патроны типа Е27 и Е14.

Такой разброс по глубине позволяет использовать здесь любые модели установок, начиная от самых маленьких и заканчивая самыми крупными. Отверстия в подвесных перекрытиях вырезаются с помощью дрели и специальной насадки. При этом помните, что размеры отверстий должны совпадать с габаритами корпуса. Иначе все может выпасть из-за некрепкой фиксации в отверстии.

Как работает защита от влаги

Встраиваемый светильник влагозащищенный не боится даже прямого попадания воды

В помещениях с высоким уровнем влажности нужно устанавливать влагозащищенные светильники. Степень защиты бывает разной и обычно указана на изделии посредством специальной маркировки. Например, для светильника с показателем IP 44 допустимо только случайное попадание воды. Показатель IP 55 свидетельствует о том, что даже направленная струя воды не причинит никакого вреда изделию, и внутрь него не проникнет.

Надеемся, что вы получили исчерпывающую информацию, и теперь без труда выберете и установите светильник.

Помогла ли вам статья?

ДаНе особо

Процесс монтажа встраиваемых ламп

Подготовка и планирование

Когда светильники выбраны – можно переходить к их установке.

Если вы хотите монтировать освещение своими руками, то оптимальным вариантом будет выполнение всех работ параллельно с возведением самого потолка – так у нас появляется возможность спланировать размещение всех точек освещения и проложить проводку до обшивки каркаса гипсокартоном.

На этапе планирования нам необходимо:

• Заранее наметить на потолочном перекрытии точки размещения светильников.
• Разместить будущие светильники на расстоянии не менее чем в 25-30 см от элементов металлического каркаса.
• Спланировать освещение разных уровней подвесного потолка, выведя каждый уровень на отдельный контур освещения.

Статья по теме: Как сделать тряпку-желе (липучку от пыли) для уборки своими руками

Также на данном этапе нужно учесть наличие в помещении других источников света, таких как подвесные люстры, бра и настенные светильники. К примеру, если в центре комнаты будет установлена люстра, то достаточно по периметру сделать короб из гипсокартона с подсветкой: установленные на коробе точечные светильники отлично справятся с освещением периферийных участков.

Короб с подсветкой по периметру комнаты

Прокладка проводки

На стадии изготовления каркаса гипсокартонного подвесного потолка необходимо проложить проводку для подключения встроенного освещения. Чтобы облегчить себе работу, вначале делаем чертеж нашей будущей проводки, отображая на нем все элементы встроенной подсветки – провода, лампы, выключатели, трансформаторы и т.д.

Схема подключения

Если планируется стена с подсветкой из гипсокартона, отдельную разводку проводов нужно сделать и на стене. В этом случае напротив каждого элемента подсветки должен размещаться свой провод.

Выбор провода имеет два аспекта:

• С точки зрения надежности подключения к светильникам лучше всего использовать мягкий многожильный провод.
• С точки зрения надежности всей системы — мягкий или жесткий медный провод, к примеру, ШВВП или ВВГ-3х1,5.

Провод ВВГ-3х1,5

Если для подключения светильников вы будете использовать клеммные колодки, то второй вариант все же предпочтительнее.

Проводку следует прокладывать в специальных гофрированных пластиковых трубах – они защитят повода от механических повреждений и попадания влаги при протечках сверху. Для дополнительной страховки можно закрепить трубы на элементах каркаса с помощью пластиковых хомутиков.

Отверстия в гипсокартоне

Перед тем как установить точечный светильник в гипсокартон, в гипсокартонной плите необходимо проделать отверстие соответствующего диаметра. Как правило, инструкция на упаковке светильника содержит информацию о нужном размере отверстия, но лучше не полениться и промерить габариты самостоятельно.

Фрезерование отверстия в потолке

• Чаще всего светильники устанавливаются в отверстия 60 и 75 мм в диаметре. Для проделывания таких отверстий используем дрель с соответствующей фрезой по гипсокартону. Процесс сверления наглядно показан на видео в этом разделе сайта.
• Вне зависимости от того, делаем ли мы общую подсветку потолка или же небольшой короб с подсветкой из гипсокартона, проще всего прорезать отверстия на еще не закрепленных на потолке гипсокартонных плитах. Так мы гарантировано прорежем отверстие именно там, где нам надо.
• Если же приходится формировать отверстия в уже обшитом гипсокартоном потолке, то на помощь нам придет составленная ранее схема размещения ламп на потолке.
• Довольно часто встречается ситуация, когда просверленное отверстие оказывается прямо напротив элемента каркаса (к примеру, если делается стена из гипсокартона с подсветкой и фреза попадает в поперечный профиль). Чтобы избежать таких ситуаций, специалисты рекомендуют перед сверлением отверстия поднести к гипсокартону обычный магнит.

Статья по теме: Грунтовка для стен под обои: белая, какую выбрать для гипсокартона, какая лучше, своими руками, видео, как грунтовать, акриловая, фото

После того как все отверстия просверлены и плиты гипсокартона закреплены на потолке или стене, можно приступать к отделочным работам. Монтаж точечных светильников в гипсокартон производится только после завершения отделки.

Потолок с готовыми отверстиями и выведенными проводами

Способы крепления светильников к натяжному потолку

Потолочное покрытие представляет собой тонкое эластичное полотно из ткани или ПВХ, даже под небольшой нагрузкой оно провисает, а от значительной может порваться. Поэтому крепление светильников к натяжному потолку напрямую не делают.

Чтобы встроить фонарь, до монтажа полотна устанавливают закладную. Это специальная пластиковая площадка, которая крепится к черновому перекрытию и находится на одном уровне с багетом. После натягивания потолка закладные располагаются за полотном. К ним и крепят осветительные приборы.

Пластиковые площадки бывают разного диаметра, круглой или квадратной формы и подбираются в зависимости от размера и модели светильника. Выпускают два типа закладных платформ:

1. Фиксированного размера. Производятся только круглой формы. В продаже имеется несколько моделей с разным внутренним диаметром: 55, 60, 70, 75, 80, 85, 90 и 112 мм. С обратной стороны кольца имеют отверстия под саморезы для удобного крепления подвесов. Это более дешевый вариант, но такие платформы приобретаются только после покупки светильников, когда известен диаметр корпуса.
2. Универсальные. Представляют собой площадки из соединенных колец разного диаметра, которые легко подогнать под светильник любого размера. Подобные платформы удобнее тем, что их можно закупить заранее. При установке кольца вырезаются в соответствии с размером светильника. Универсальные закладные производятся круглой и квадратной формы и продаются в нескольких типоразмерах с шагом 5 или 10 мм. Круглые: 50-100, 55-105, 60-110, 65-115, 125-155, 165-225, 235-305 мм. Квадратные: 50-90, 90-140, 150-200 мм. С обратной стороны платформ так же имеются отверстия под саморезы.

Для крепления используют перфоленту или гибкие металлические подвесы. Это полосы из оцинкованной стали с перфорацией. Ленты сгибаются для придания нужной формы. Через отверстия их прикручивают к закладным и черновому перекрытию. К платформе подвесы крепят саморезами «клопами» (3,5х9,5 мм).

Иногда для монтажа светильников используют регулируемые стойки. Конструкция состоит из двух металлических направляющих и П-образной планки с меняющейся высотой, к которым крепится платформа. Верхняя часть стойки прикручивается к перекрытию. Но такие изделия стоят дороже, а монтировать их неудобно из-за необходимости регулировать высоту с помощью гаечного ключа. Гораздо проще немного согнуть металлические подвесы, к тому же это можно сделать даже после натяжки полотна.

Требования к установке точечных светильников в гипсокартон

Специальная конструкция спота позволяет формировать узконаправленный пучок света. Несмотря на большое количество различных исполнений светильника, основной принцип устройства всех спотов одинаковый. Главный элемент конструкции устройства – его корпус. Внутри располагаются патрон для подключения лампы и крепежный механизм, позволяющий зафиксировать светильник в нужном положении.

Практически весь корпус встраиваемого точечного спота скрывается внутри гипсокартонной конструкции, с наружной стороны подвесного потолка остается только лицевой элемент устройства. Чтобы избежать перегрева светильника, работающего с галогеновыми лампами и лампами накаливания, в его корпусе предусматриваются вентиляционные отверстия. В светодиодных точечных светильниках используются специальные радиаторы охлаждения.

Существуют модели точечных светильников, которые производятся с поворотным механизмом. Такая функция позволяет корректировать направление луча света без снятия светильника.

Как уже было сказано, встраиваемые споты имеют специальный механизм для фиксации. Типы исполнения этих механизмов могут отличаться, но чаще всего в конструкции применяются прижимные пружины. Установка накладных спотов осуществляется с помощью специальных кронштейнов, которые прикручиваются к поверхности через предусмотренные в них отверстия.

Система фиксации встраиваемого точечного светильника с помощью пружин очень удобна. Преимущество пружинной системы в том, что для монтажа не потребуется никакого вспомогательного оборудования и инструментов, нужно только свести пружины ближе к корпусу и вставить светильник, далее пружины примут исходное положение, и спот прочно зафиксируется на своем месте.

Главная отличительная черта точечного светильника – узкая направленность светового потока. Для фокусировки света в конструкции прибора применяются специальные линзы и рефлекторы. Нередко фокусирующие элементы используются в самих лампах, что позволяет снизить стоимость светильника и упростить его конструкцию.

При выборе точечного спота для монтажа в гипсокартон следует задуматься над тем, какой тип ламп будет в них использоваться. Существует несколько типов ламп, и каждый из них обладает определенным набором качеств. Отличаются лампы как по качеству освещения, долговечности, экономичности, так и по степени безопасности их использования. Когда речь идет о гипсокартоне, то специалисты рекомендуют использовать два типа ламп:

1. Люминесцентные лампы. Люминесцентные лампы сегодня очень популярны К положительным характеристикам этих ламп можно отнести долговечность, экономичность и умеренную температуру нагрева, если сравнивать со стандартными лампами накаливания. Но есть и недостаток – это большие габариты по сравнению с остальными типами ламп.
2. Светодиодные лампы. Светодиодная осветительная техника не менее востребованна, и тому есть ряд причин. Прежде всего, это экономичность, даже по сравнению с люминесцентными лампами, а также невысокая теплоотдача и долговечность. Однако, покупая светодиодные лампы, следует быть готовым к тому, что их цена будет выше, чем на остальные типы ламп.

Если говорить о расположении точечных светильников в гипсокартонном потолке, то здесь никаких жестких ограничений нет, все зависит от фантазии и потребностей. Расположить споты можно в любом порядке и количестве, осветив при этом все помещение либо отдельные зоны.

Рекомендуется заранее рассчитать, сколько потребуется спотов и как они будут располагаться в гипсокартоне, чтобы знать, сколько купить провода для монтажа.

Существует несколько стандартных решений по расположению точечных спотов на потолке:

• Установка рядами. Споты располагаются в линейку на расстоянии 1 метр друг от друга. При этом отступ от стены рекомендуется делать примерно 0,6 м.
• Установка в шахматном порядке. Установка происходит по тому же принципу, только со смещением между рядами с соблюдением указанных выше интервалов.
• Установка по периферии. Подобная схема применяется, когда при освещении помещения используется люстра. Светильники располагают по периметру с интервалом в 0,8 м друг от друга и отступом 0,4 м от стены.

При выборе точечных светильников следует обратить внимание на их размер, от этого будет зависеть расстояние между спотами. Расстояние в 1 м подойдет для спотов, диаметр которых не превышает 10 см, при диаметре спотов в 15 см интервал можно увеличить до 1,7 м

Приведенные выше примеры расположения светильников являются универсальными, но ограничений здесь нет. Если проявить фантазию, можно придумать множество интересных решений.

Виды точечных светильников

Врезные и накладные. Врезные устанавливаются в подвесные или натяжные потолки. Накладные — не требуют сверления отверстия, необходим только вывод 220 В.

Поворотные и стационарные. Поворотные светильники снабжены специальным механизмом для изменения направления светового потока. Такая функция, в большинстве случаев, оказывается не нужной.

По назначению. Точечные светильники могут служить как источник основного освещения, мебельная подсветка, акцентное освещение (рабочей зоны на кухне, письменного стола, картин и т.д.), подсветка стен (дежурное освещение) и ступеней лестниц.

Как рассчитать трансформатор

Трансформатор – устройство которое трансформирует напряжение 220В на напряжение 12В. Если вы будете использовать 12 вольтовые лампочки, не забудьте установить понижающий трансформатор.

Выбираем его по мощности. Для расчета мощность устанавливаемых лампочек умножаем на их количество и прибавляем 20% — запас мощности.

Различают индукционные и электронные трансформаторы. Индукционные — более дешевый вариант, хотя более надежный. Электронные более дорогие, но зато они легче по весу. Провод, ведущий до трансформатора должен быть менее двух метров, чтобы избежать потери мощности.

Сколько ламп подбирать на комнату? Рассчитываем исходя из того, что на один квадратный метр нужна освещенность не менее чем в 20 ватт.

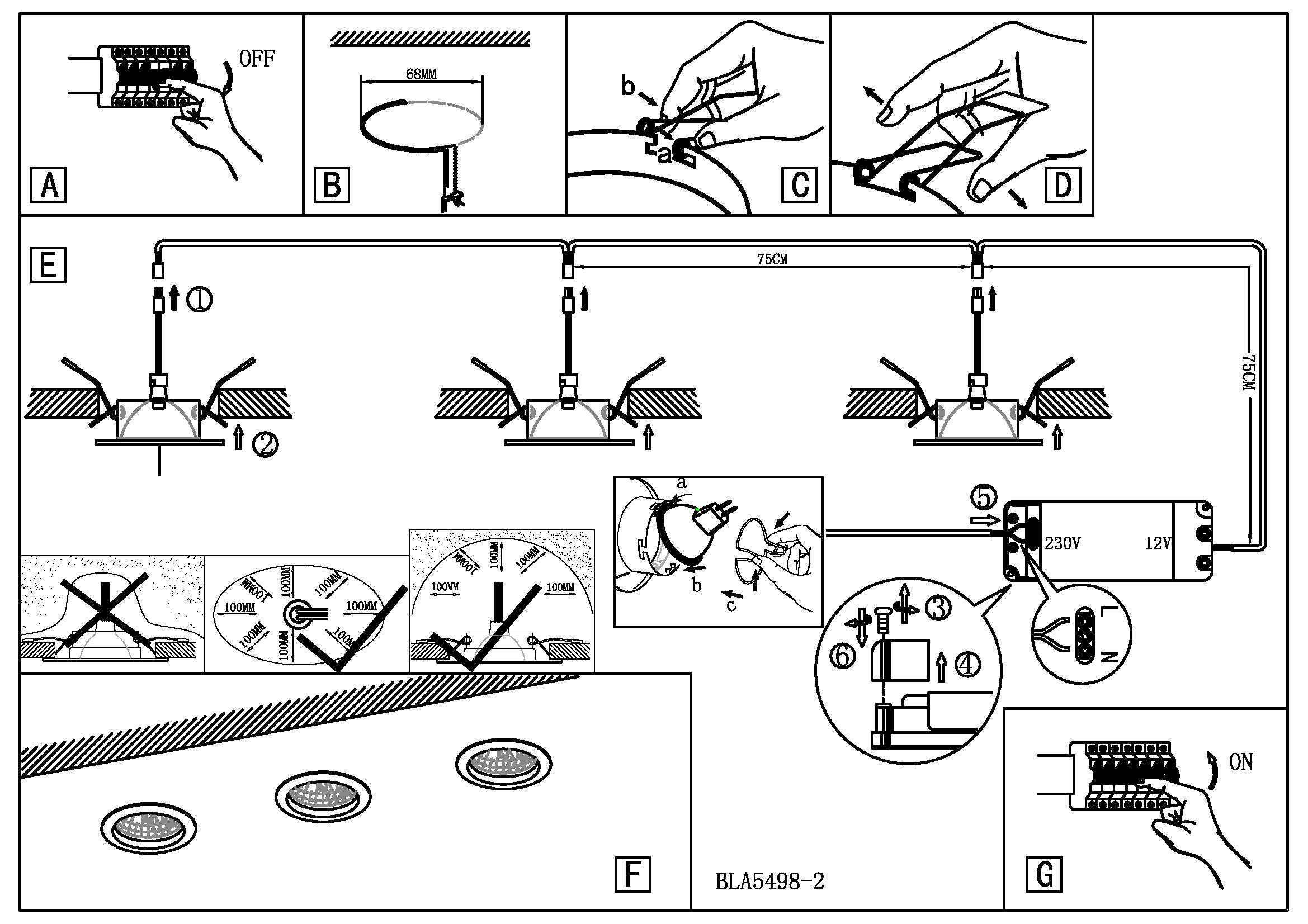

Как установить

Чтобы купить правильное количество необходимого материала, заранее определяется место расположения светильников, планируется разводка кабеля. Схема подключения составляется индивидуально, в отдельных случаях можно применить готовую.

Схемы подключения

Порядок выполнения работы:

1. Предварительно до начала разметки и проведения разводки кабеля монтируется каркас из профиля (металлического) или бруса из дерева для гипсокартонного потолка. На этом этапе работы необходимо учесть вид приобретенных светильников (встраиваемые, накладные), потому что их монтажи несколько отличаются. В случае, если будут устанавливаться накладные осветительные приборы, то на каркас или к потолку нужно прикрепить твердую основу. На нее через гипсокартон будет прикручена панель накладного светильника. Для накладных моделей над потолком предусматриваются площадки для монтажа.
2. Кабельную разводку следует «одеть» в гофрированную трубку из пластика и закрепить на каркасную обрешетку. Там трубка крепится на специальные кронштейны или же прикручивается на пластиковые хомуты (в нескольких точках крепления). Кабельные петли (длинна около 200-300 мм) оставляют свободными, к ним будут подсоединяться светильники в специальных местах.

Установка проводки

Осветительные приборы обычно монтируются на расстоянии 500-1200 мм (из эстетических соображений и удобства установки). Попозже петли из кабеля пропустятся через подготовленные отверстия в гипсокартоне и выведутся на внешнюю сторону. Затем выполняется крепление листов гипсокартона. На последних при помощи линейки и рулетки отмечаются места установления светильников (за ориентацию берется линия соединения листов)

При этом важно следить, чтобы намеченные отверстия не попали на направляющую каркаса. Стоит отметить, что центр будущей окружности для монтажа светильника должен находиться на расстоянии от стены не больше, чем 550-600 мм

Для каждого прибора готовится отверстие

1. Если требуется использование трансформатора, то он устанавливается над потолком (в межпотолочном промежутке). Прибор крепится на обрешетке или просто выкладывается на поверхности листа.
2. Обязательно выполнить качественную изоляцию всех соединений проводов, которые будут оставлены над поверхностью потолка. Лучший вариант — использовать современные клеммы Ваго. Если выполняется скрутка, то ее прессуют в медной гильзе, а потом тщательно изолируют с помощью термоусадочной трубки или изоляционной ленты. Строго запрещается оставлять оголенные соединения или контакты.
3. Для сложной схемы разводки применяется распределительная коробка, в которую подводится магистральный кабель. Сэтого места выходят иные разветвления.

Монтаж светильников Важно! Стоит помнить, что при любых вариантах составления схемы разводки нельзя проводить кабель в диагональном направлении. Это объясняется тем, что в случае повреждения будет очень сложно его обнаружить. Монтажные работы требуют применения следующих инструментов:

Монтажные работы требуют применения следующих инструментов:

• дрель;
• измерительная рулетка;
• лента для изоляции;
• плоскогубцы;
• индикатор фазы напряжения;
• коронки для вырезки отверстий;
• канцелярский нож.
