Как защититься от протечки воды в квартире и не залить соседей: обзор 10 систем от протечки воды

Подключение и настройка

Общее управление краном осуществляется через двухканальное ZigBee реле Aqara.

По габаритам оно чуть больше спичечного коробка.

С одной стороны у него 8 контактов, с другой – внешняя zigbee антенна.

Два контакта “L” и “IN” изначально замкнуты перемычкой.

Ошибка №3

Обязательно проверяйте насколько хорошо зажаты клеммы в этих разъемах, в противном случае при исчезновении контакта можно спалить реле.

Когда перемычка плохо затянута, исчезает питание внутренней схемотехники. Вследствие чего, теряя свой шунт, встроенный измеритель мощности перегорает.

L1 и L2 – это управляющие фазы, через которые подключается нагрузка.

S1 и S2 – клеммы для механического двухклавишного выключателя. Через них можно вручную закрыть или открыть воду, просто нажав клавишу, подобно тому, как вы отключаете свет в ванной.

Подключение автоматики выглядит следующим образом. Первым делом подаете питание на реле.

На первый контакт заводите нулевой проводник, на четвертый – фазный. Далее это zigbee реле нужно подключить к шлюзу. Для этого воспользуйтесь мастером подключения через приложение MiHome.

В плагине шлюза выбираете вкладку Device, нажимаете Add Childe Device и в открывшихся окошках выбираете беспроводное реле.

После этого на реле требуется нажать кнопку и удерживать ее в течение 5 секунд, пока не начнется мерцание светодиода. Через некоторое время устройство сообщит об успешном сопряжении.

Открываете первый шаг настройки – выбор местоположения (Select Room).

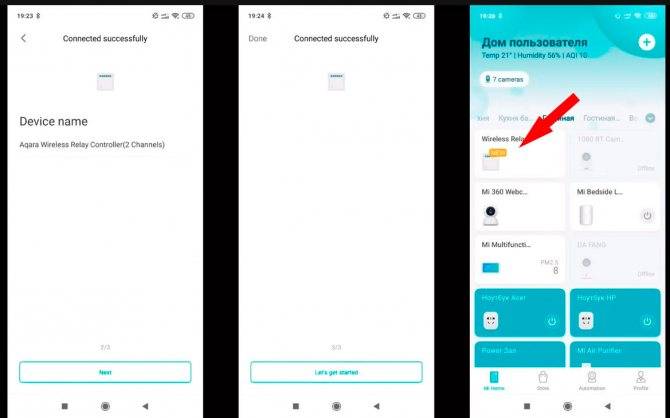

На втором этапе задаете имя устройства. Последний этап – успешное добавление девайса в систему.

В итоге оно должно появиться в перечне устройств шлюза и общем списке MiHome.

Советы по выбору

В выборе системы обратите внимание на несколько основных аспектов:

• Материалы. Они играют важную роль. Например, хрупкими материалами являются силумин и цинк, и потому они не являются настолько долговечными. Хорошими и крепкими станут краны из латуни и стали. Они не ржавеют, имеют специальное покрытие.
• Длина провода. Он влияет на расстояние крана от контролера. Благодаря длинному проводу вы обеспечите самим себе быстрые монтажные работы и высокое качество полученного результата.
• Тип датчиков. Проводные и беспроводные одинаково эффективны, правда работают разных источников. Например, проводные получают снабжение от специальных контролеров, а беспроводные работают от батареек и требуют периодической замены.
• Количество датчиков. Разные производители выбирают разное количество, и оно влияет на стоимость и качество сигнала. Советуем изначально приобретать устройства с большим количеством датчиков, иначе придется докупать.

Варианты самодельного изготовления

Если есть время, возможность и желание — можно изготовить датчик протечки воды своими руками.

Простейшая конструкция

Начнем с простейшего варианта.

На рисунке снизу показа принципиальная схема. Она совсем не сложная и доступная для самостоятельной сборки.

Собирается она на основе транзистора VT1 (BC515, 517 или 618).

Питание с батарейки на 9 В подается на транзистор VT1 и далее по цепи на простейший динамик В1 (пищалка).

Именно в этой схеме применена 9-ти вольтовая батарейка «Крона».

В качестве корпуса использована обычная мыльница.

С регулятором чувствительности

Если немного усложнить предыдущую схему, можно дополнить ее подстраиваемой чувствительностью. На схеме эту функцию выполняет переменный резистор РЭС60. Можно настроить на срабатывание при появлении пара или при полном погружении датчика в воду.

Как датчик большой протечки воды в обоих вариантах используется гетинаксовая пластина.

В этой схеме нет динамика. Ток от батарейки проходит через пластину. В нормальном состоянии цепь разомкнута, но, если вода замыкает контакты, то электричество поступает на транзистор РЭС60 (выполняет роль ключа), а от него идет на аварийный клапан.

Некоторые особенности популярных систем

Чтобы каким-то образом выделить свою защиту от протечек воды, производителя стараются повысить надежность или придумать другие ходы. Систематизировать эти особенности не получается, но о них лучше знать при выборе.

Возможности одного блока

У разных производителей один блок управления может контролировать различное количество устройств. Так что это знать не повредит.

• Один контроллер Гидролок может обслуживать большое количество проводных или беспроводных датчиков (200 и 100 штук соответственно) и до 20 шаровых кранов. Это замечательно — в любой момент можно установить дополнительные датчики или поставить еще несколько кранов, но далеко не всегда такой запас мощностей востребован.
• Один контроллер Акасторож может обслуживать до 12 проводных датчиков. Для подключения беспроводных надо устанавливать дополнительный блок (рассчитан на 8 штук «Аквасторож Радио»). Для увеличения количества проводных — поставить еще один модуль. Такое модульное расширение более прагматично.
• У Нептуна есть блоки контроля разной мощности. Самые недорогие и простые рассчитаны на 2 или 4 крана, на 5 или 10 проводных датчиков. Но у них отсутствует проверка работоспособности кранов и нет резервного источника питания.

Как видите, подход у всех различный. И это — только лидеры. Есть еще более мелкие кампании и китайские фирмы (куда же без них), которые либо повторяют один из приведенных планов, либо комбинируют несколько.

Дополнительные функции

Дополнительные — далеко не всегда ненужные. Например, для тех кто часто находится на выезде возможность управлять кранами на расстоянии далеко не лишняя.

• У Гидролока и Акваторожа реализована возможность на удалении отключать воду. Для этого ставится специальная кнопка у входной двери. Выходите надолго — нажали, выключили воду. У Аквасторожа такая кнопка есть в двух вариантах: радио и проводная. У Гидролока — только проводная. Радио-кнопка Аквасторжа может использоваться для определения «видимости» места установки беспроводного датчика.
• Гидролок, Аквасторож и некоторые варианты Нептун могут посылать сигналы в службу диспетчеризации, охранно-пожарную сигнализацию, могут быть встроены в систему «умный дом».
• Гидролок и Аквасторож проверяют целостность проводки до кранов и их положение (некоторые системы, а не все). У Гидролока положение запорного шарика контролирует оптический датчик. То есть при проверке в кране нет напряжения. У Аквасторожа стоит контактная пара, то есть в момент проверки напряжение присутствует. Защита от протечек воды Нептун положение кранов отслеживает тоже при помощи контактной пары.

Гидролок может управляться при помощи GSM модуля — по СМС (команды на включение и отключение). Также в виде текстовых сообщений на телефон могут посылаться сигналы об авариях и «пропаданиях» датчиков, об обрыве кабелей к электрокранам и из неисправности.

Быть всегда в курсе состояния вашего дома — полезная опция

К вопросу о надежности: питание и другие моменты

Надежная работа складывается не только из надежности кранов и контроллеров. Многое зависит от питания, от того как долго каждый из блоков может работать в автономном режиме.

• У Аквасторожа и Гидролока есть резервные источники питания. Обе системы перекрывают воду перед полным разрядом резервного источника питания. У Нептуна есть батарейки только у двух последних моделей контроллеров и то краны при разряде не закрываются. У остальных — более ранних и менее дорогих моделей — питание 220 В и нет защиты.
• Беспроводные датчики Нептуна работают на частоте 433 кГц. Случается, что через перегородки блок управления их «не видит».
• Если сядут батарейки в беспроводном датчике «Гидролока», на контроллере загорается сигнализация, но краны не закрываются. Сигнал формируется за несколько недель до полного разряда батарейки, так что есть время ее поменять. В аналогичной ситуации Аквасторож перекрывает воду. Батарейка у Гидролока, кстати, припаяна. Так что поменять ее не так и просто.
• У Аквасторожа пожизненная гарантия на любые датчики.
• У Нептуна есть проводные датчики, устанавливаемые «заподлицо» с отделочным материалом.

Мы рассмотрели все особенности трех самый популярных производителей систем защиты от протечек воды. Если говорить коротко, самое плохое у Аквасторожа — пластиковый редуктор на приводе, у Гидролока — большая мощность системы и, соответственно, цена. Нептун — недорогие системы питаются от 220 В, не имеют резервного источника питания и проверки работоспособности кранов.

Особенности выбора

Дополнения

• Защитная система от протечек «Аквасторож» имеет движение воды в одном направлении. Изменение движения, приведет к значительному снижению ресурса.
• Ионистры и батарейки не могут поддерживать работу более одного электрокрана.
• Систему Нептун невозможно установить без электросети.
• Gidrolock не обладает функцией ручного управления.

Сколько датчиков перекрытия потребуется

Зависит от сложности водопроводной системы и количества подключенных бытовых приборов:

1. Нептун может подключить 20
2. Аквасторож 60
3. Gidrolock до 200 проводных датчиков

Необходимость функционирования в автономном режиме

И срок работы в этом режиме.

Защита от протечек Gidrolock работает до 24-х лет, конкурировать с ней не способна ни одна система.

https://youtube.com/watch?v=m5Wyp_s3RQc

Надежность системы

Материал изготовления. Защита датчиков. Чувствительность датчиков.

Лучшим материалом является латунь горячекованная Bugatti.

Если датчики особо чувствительные, то хорошо когда установлена защита, иначе он может срабатывать от каждой капли, попавшей на него.

Прочие критерии

• Полнопроходные краны или нет.
• Сколько циклов открытие/закрытие. В защитной системе Нептун имеет запас в 100 000 открытий/закрытий, Автосторож всего 10 000, Gidrolock более 250 000
• Диапазон температурного режима. Чем он выше, тем надежнее система защиты.
• Подключение внешних устройств. И дальность их действия.
  Защита от протечек Нептун не предусматривает эту функцию
  Аквасторож 8 беспроводных датчиков, для подключения нужна Радиобаза
  Gidrolock до 100 беспроводных датчиков, потребуется антенна Gidrolock
• Защита от закисания. Раз в месяц кран автоматически закрывается и открывается, что позволяет напору воды смыть нежелательный осадок. Обычно устанавливается во всех системах защиты.
• Есть ли заземление. Мало приятного если при протечке ударит током. В системе Аквасторож оно отсутствует.
• Гарантийный срок службы.

Если оценивать эти три системы по 5-и бальной шкале, на основании отзывов потребителей:

1. Аквасторож – 3 балла
2. Нептун – 4 балла
3. Gidrolock – 5 баллов.

Установка систем защиты от протечек воды

• сначала необходимо установить блок автоматики;
• после этого выполняется монтаж запорной арматуры;
• следующим действием выполняется установка контрольных датчиков, которые подключают к блоку управления;
• далее выполняется подключение электропривода запорных устройств контроля;
• затем тестируют работу системы.

Хотя многим может показаться, что установка защиты системы — простое дело, но на самом деле при выполнении установочных работ придется провести достаточно сложную работу по модернизации системы водопровода квартиры. Для выполнения этого потребуются определенные знания и навыки. Без интернета также не обойтись. Если вы никогда этим не занимались, то не стоит бросаться в эксперименты. В этом случае все может закончиться плохо еще до установки защитной системы.

Какие бывают СППВ

Системы различаются по:

• способу питания — от батареек, аккумулятора или электросети;
• способам монтажа — одни устанавливаются во время ремонта, другие можно ставить и после его окончания;
• типу кранов — шаровые, керамические и т. д.;
• типу и мощности электроприводов;
• типу датчиков — проводные и беспроводные;
• набору дополнительных функций — контроль за состоянием батареек и кранов, оповещение о событиях на телефон, удаленное управление и т. д.

Нептун

Gidrolock

Аквасторож

Предлагают варианты для квартиры, загородного дома, офиса и других помещений. Базовый комплект можно расширить за счет дополнительного оборудования.

Система «Нептун »

Ее выпускают в 4 вариантах. Цены готовых комплектов варьируются от 9670 руб. до 25900 руб.

Проводная система Нептун Акваконтроль

для квартиры имеет два крана 1/2 дюйма (или два крана 3/4 дюйма), два датчика, соединенных проводами длиной 0,5 м с базовым модулем управления. Этот модуль раз в месяц закрывает и открывает краны, даже если нет протечки, чтобы предотвратить их закисание. Питается система от сети 220 V (резервного источника питания нет), краны закрываются через 18 секунд после попадания воды на датчик. Устанавливать ее рекомендуется во время ремонта, так как нужно прокладывать электропроводку. К модулю управления можно подключить 6 кранов и 20 датчиков. Срок гарантии 4 года.

Проводная система Нептун База

имеет 3 датчика со электрошнурами по 2 м, два итальянских крана Bugatti на 1/2 либо 3/4 дюйма, базовый модуль управления. Моторы кранов срабатывают не позднее, чем через 21 секунду, питаются от сети 220 V (резервного источника питания также нет). Рекомендуется для квартиры. Установка во время ремонта. Срок гарантии 6 лет.

Проводная система Нептун Про

отличается от предыдущих моделей блоком управления, который позволяет интегрировать ее в сторонние системы оповещения (диспетчеризация, умный дом, охранные системы), и наличием источника резервного питания. Подходит не только для квартиры, но и для коттеджа. Гарантия 6 лет.

Беспроводная система Нептун Бугатти Про+

— последняя разработка конструкторов завода-изготовителя. Система снабжена двумя радиодатчиками, но к ней можно подключить 31 радиодатчик или 375 проводных датчиков, а также 4 крана. Радиодатчики работают на расстоянии до 50 м от модуля управления. При подключении через роутер, дальность приема сигнала увеличивается. Устанавливается как во время, так и после ремонта. Подходит для больших коттеджей со множеством мест возможных утечек воды. Гарантия 6 лет.

Системы GIDROLOCK

Работают от батареек типа АА. Разработаны варианты для использования в квартирах, загородных домах и коттеджах. Представлены более 30 модификаций, учитывающих вид водоснабжения — горячее или холодное индивидуальное или централизованное, диаметр труб, — 1/2, 3/4, 1, 1 1/4, 2 дюйма, площади помещений и так далее. Блок управления контролирует работоспособность датчиков.

К блоку управления системы GIDROLOCK PREMIUM подключают 200 проводных датчиков, 20 шаровых кранов, 100 радиодатчиков и GSM-сигнализацию, оповещающую об аварии sms-сообщением на телефон. Электропривод закрывает кран в течение 12 секунд с момента поступления сигнала о протечке.

Есть ручное управление положением шарового крана. Оно понадобится, когда нет времени ждать высыхания датчика, чтобы открыть воду, или если нужно перекрыть воду, когда никакой аварии не случилось. Например, при замене вентиля на кухне. Для этого снимают металлический фиксатор и поворотом корпуса электропривода закрывают кран. Открывают обратным движением.

Производитель предлагает комплекты для квартир и загородных домов с автономным и централизованным водоснабжением. Корпус электропривода отсоединяется от шарового крана, что упрощает установку шарового крана на трубу.

Система «Аквасторож»

Ее позиционируют как первую в мире систему защиты при потопах с тройным питанием: от батареек, сетевого универсальный мини-USB адаптера и встроенного источника бесперебойного питания. Она аккумулирует энергию и обеспечивает работоспособность системы при севших батарейках и/или при отключении электричества в квартире. Система обнаруживает поврежденный или потерянный датчик и дает сигнал на перекрытие кранов.

В модели «Автосторож-Эксперт» реализована возможность интеграции в систему «Умный дом» и подключения GSM-модуля для SMS-оповещений.

Лучшие бюджетные модели

Для желающих сэкономить бюджет найдутся недорогие варианты комплектов для защиты от протечек, имеющие базовый набор необходимых функций.

3. Neptun Aquacontrol ½

Популярная на рынке модель, изготовленная из материалов высокого качества, соответствующая установленным современным нормам. Быстро выявляет протечку и блокирует поступление жидкости. Имеет показатель защиты IP64, работает при давлении 16 бар.

Цена – 9834 р.

Сейчас читают:

Neptun Aquacontrol ½

Технические характеристики:

• вид датчиков – проводной;
• максимум кранов для 1 контроллера – 6 шт.;
• диаметр трубки – ½;
• число датчиков на 1 контроллер – до 20 шт.;
• краны в комплектации – 2 шт.;
• длина провода – 2 м.

Плюсы

• оперативный отклик;
• качество материала;
• хорошая стоимость.

Минусы

• сложная установка;
• неполное перекрытие потока воды.

Комплект Neptun Aquacontrol ½

2. Риэлта РИЭЛТА-АКВА

Комплекс для автоматической блокировки воды в момент протечки, состоящий из пары электроприводных кранов и двух датчиков (присутствует возможность подсоединить третий). Батареи в комплекте с длительностью работы до 5 лет. При появлении протечки подаётся звуковой сигнал и световая индикация.

Цена – 9809 р.

Риэлта РИЭЛТА-АКВА

Технические характеристики:

• независимое питание – есть;
• число кранов на контроллер – до 2 шт.;
• диаметр трубки – ½;
• число датчиков на контроллер – до 3 шт.;
• длина провода – 5 м;
• кранов в наборе – 2 шт.;
• комплектация – датчик затопления, управляющий блок; электромеханический кран, питающий элемент CR123A.

Плюсы

• работа от батареи около 5 лет;
• присутствие «тревожного» выхода;
• беспроводное питание;
• предотвращение закисания кранов;
• доступная стоимость.

Минусы

не выявлено.

Комплект Риэлта РИЭЛТА-АКВА

1. PS-Link PS-3201

Устройство блокирует движение воды в одной трубе без участия пользователя. Настройки производятся при помощи приложения TUYA, соединения Wi-Fi. Манипулятор устанавливается на рычажный шаровой кран. Набор может дополняться элементами системы «умный дом». Повторное включение воды возможно как вручную, так и удалённо. Прибор эксплуатируется в загородных домах, квартирах, магазинах и офисах.

Цена – 3580 р.

PS-Link PS-3201

Технические характеристики:

• число датчиков в наборе – 1;
• подключение к смартфону – есть;
• вид датчиков – беспроводной;
• интеграция в систему «умный дом» — есть;
• связь – Wi-Fi;
• экосистема – Tuya Smart.

Плюсы

• стабильная работа;
• быстрый отклик;
• качественная сборка;
• лёгкость использования.

Минусы

нет батареек в комплекте.

Комплект PS-Link PS-3201

Виды датчиков протечки

В настоящее время существует несколько видов датчиков протечки:

Также датчики можно условно разделить на следующие классы:

• Гидростатические. Рассматриваемые приборы определяют величину давления столба воды;
• Емкостные. Более сложные модели, задачей которых является высокоточное измерение ёмкости между установленными пластинами;
• Электродные. Устройства способны оценивать электропроводность проходящей через них воды;

• Радарные. Такие модели могут изменять свойства потока жидкости;
• Ультразвуковые. Главное задачей является распространение специальных звуковых волн в трубопроводе;
• Поплавковые. Самый простой вариант, способный плавать на воде.

Сервисы и дополнительные функции

Благодаря облачному сервису и мобильным приложениям вы всегда в курсе того, что происходит с вашим жилищем.

Критерий	SAURES R5
Интерфейсы мониторинга и контроля	Индикация и кнопки на корпусе, мобильное приложение, веб-кабинет пользователя
Сбор показаний счетчиков воды	Да
Автоматическая передача показаний	Да. Любые подключенные счетчики. Отправка по Email и интеграция с ЕИРЦ Москвы (MOS.RU) и Московской области (МосОблЕИРЦ)
Дистанционное ручное управление кранами	Да
Обнаружение скрытых протечек по показаниям счетчиков воды	Специальный статистический алгоритм анализа расхода воды

Некоторые особенности популярных систем

Чтобы каким-то образом выделить свою защиту от протечек воды, производителя стараются повысить надежность или придумать другие ходы. Систематизировать эти особенности не получается, но о них лучше знать при выборе.

Возможности одного блока

У разных производителей один блок управления может контролировать различное количество устройств. Так что это знать не повредит.

• Один контроллер Гидролок может обслуживать большое количество проводных или беспроводных датчиков (200 и 100 штук соответственно) и до 20 шаровых кранов. Это замечательно — в любой момент можно установить дополнительные датчики или поставить еще несколько кранов, но далеко не всегда такой запас мощностей востребован.
• Один контроллер Акасторож может обслуживать до 12 проводных датчиков. Для подключения беспроводных надо устанавливать дополнительный блок (рассчитан на 8 штук «Аквасторож Радио»). Для увеличения количества проводных — поставить еще один модуль. Такое модульное расширение более прагматично.
• У Нептуна есть блоки контроля разной мощности. Самые недорогие и простые рассчитаны на 2 или 4 крана, на 5 или 10 проводных датчиков. Но у них отсутствует проверка работоспособности кранов и нет резервного источника питания.

Как видите, подход у всех различный. И это — только лидеры. Есть еще более мелкие кампании и китайские фирмы (куда же без них), которые либо повторяют один из приведенных планов, либо комбинируют несколько.

Дополнительные функции

Дополнительные — далеко не всегда ненужные. Например, для тех кто часто находится на выезде возможность управлять кранами на расстоянии далеко не лишняя.

• У Гидролока и Акваторожа реализована возможность на удалении отключать воду. Для этого ставится специальная кнопка у входной двери. Выходите надолго — нажали, выключили воду. У Аквасторожа такая кнопка есть в двух вариантах: радио и проводная. У Гидролока — только проводная. Радио-кнопка Аквасторжа может использоваться для определения «видимости» места установки беспроводного датчика.
• Гидролок, Аквасторож и некоторые варианты Нептун могут посылать сигналы в службу диспетчеризации, охранно-пожарную сигнализацию, могут быть встроены в систему «умный дом».
• Гидролок и Аквасторож проверяют целостность проводки до кранов и их положение (некоторые системы, а не все). У Гидролока положение запорного шарика контролирует оптический датчик. То есть при проверке в кране нет напряжения. У Аквасторожа стоит контактная пара, то есть в момент проверки напряжение присутствует. Защита от протечек воды Нептун положение кранов отслеживает тоже при помощи контактной пары.

Гидролок может управляться при помощи GSM модуля — по СМС (команды на включение и отключение). Также в виде текстовых сообщений на телефон могут посылаться сигналы об авариях и «пропаданиях» датчиков, об обрыве кабелей к электрокранам и из неисправности.

Быть всегда в курсе состояния вашего дома — полезная опция

К вопросу о надежности: питание и другие моменты

Надежная работа складывается не только из надежности кранов и контроллеров. Многое зависит от питания, от того как долго каждый из блоков может работать в автономном режиме.

• У Аквасторожа и Гидролока есть резервные источники питания. Обе системы перекрывают воду перед полным разрядом резервного источника питания. У Нептуна есть батарейки только у двух последних моделей контроллеров и то краны при разряде не закрываются. У остальных — более ранних и менее дорогих моделей — питание 220 В и нет защиты.
• Беспроводные датчики Нептуна работают на частоте 433 кГц. Случается, что через перегородки блок управления их «не видит».
• Если сядут батарейки в беспроводном датчике «Гидролока», на контроллере загорается сигнализация, но краны не закрываются. Сигнал формируется за несколько недель до полного разряда батарейки, так что есть время ее поменять. В аналогичной ситуации Аквасторож перекрывает воду. Батарейка у Гидролока, кстати, припаяна. Так что поменять ее не так и просто.
• У Аквасторожа пожизненная гарантия на любые датчики.
• У Нептуна есть проводные датчики, устанавливаемые «заподлицо» с отделочным материалом.

Мы рассмотрели все особенности трех самый популярных производителей систем защиты от протечек воды. Если говорить коротко, самое плохое у Аквасторожа — пластиковый редуктор на приводе, у Гидролока — большая мощность системы и, соответственно, цена. Нептун — недорогие системы питаются от 220 В, не имеют резервного источника питания и проверки работоспособности кранов.

Естественно, существуют китайские системы защиты от протечек, но выбирать их следует с осторожностью

Подключение датчика или установка

Сам процесс подключения элементов системы к блоку управления (БУ) не представляет особой сложности. Несмотря на то, что в инструкции по эксплуатации есть описание порядка действий при монтаже, мы подготовили для вас более детальный и подробный шаблон действий при установке системы.

Вам будет интересно: ТОП-10 лучший wi-fi роутер: рейтинг, какой выбрать, как подключить, как поменять пароль, характеристики, отзывы, плюсы и минусы

Для начала надо определиться с местами вероятной протечки, к ним как правило относятся участки труб с большим количеством соединений, места установки водоразборных кранов и бытовой техники, типа посудомоечной и стиральной машин. Датчики лучше закрепить к основанию, чтобы они были параллельны плоскости пола. Если позволяет возможность, можно закрепить при помощи небольшого самореза непосредственно к основанию, если саморез использовать нельзя, можно просверлить отверстие под дюбель и закрепить с помощью него.

В соответствии с инструкцией, в первую очередь необходимо подключить встроенную батарею, именно она отвечает за работоспособность системы в случае отключения сети 220В. Для этого необходимо открутить два винта с задней части контроллера и соединить контакты батареи и контроллера.

Согласно инструкции необходимо подключить все провода к контроллеру. Все места подключения помечены и трудностей данная процедура не вызывает

Хотим обратить внимание, провода от кранов можно объединить и к контроллеру – подключить только три, а не шесть. Также система рассчитана на подключение заземляющего провода, поэтому раз таковая есть, лучше подключить

После установки системы, необходимо проверить ее работоспособность, для этого необходимо намочить датчик. Как только датчик почувствует влагу, контроллер подает сигнал проводам и шаровые краны автоматически закрываются. При этом раздается звуковой и световой сигнал.

Обращаем ваше внимание, виды датчиков бывают разные, мы вам рассказали только о моделе, в комплекте которой имеются кабеля. Независимо от типа вашей модели обязательно читайте инструкцию – в ней все подробно и максимально доступно рассказано и наглядно показано

Контроль протечек воды Нептун

Системы предотвращения затопления Нептун моментально реагируют на появление первых признаков протечки. Они обеспечивают наилучшую защиту и позволяют избежать серьезных последствий при аварии, не нуждаются в постоянном обслуживании и работают в полностью автоматическом режиме.

Основными функциональными узлами системы являются:

• Датчики протечки, осуществляющие непосредственный контроль протечки. Они размещаются на полу во всех комнатах, где есть риск появления течи: около унитаза, под ванной, возле посудомоечной и стиральной машины, а также рядом с другой бытовой техникой, подключенной к водопроводной или отопительной системе. В случае аварии датчики подают сигнал на блокирующие клапана, которые перекрывают соответствующие трубопроводы.
• Модуль управления (контроллер) – мозг системы. Сюда поступают сигналы от датчиков в случае обнаружении воды, после чего он приводит в действие краны, перекрывая подачу воды в помещение.
• Шаровые краны с электроприводом. Устанавливаются на стояках на трубы отопления, ГВС и ХВС. По сигналу от контроллера в считанные секунды перекрывают поступление воды в дом. Возобновление подачи возможно только при ручном открытии кранов.

Благодаря многообразию высококачественных комплектующих различного назначения область использования систем Нептун очень широка. Существуют решения как для предотвращения затопления квартир и частных домов, так узкоспециализированные, например, для защиты от протечек бассейнов.

Схемы подключения систем Нептун, осуществляющих контроль воды в квартире, коттедже и многоэтажном доме различны. Ознакомиться с ними можно в соответствующих инструкциях или на сайте производителя. Однако установку во всех случаях лучше доверить специалистам, которые выполнят работу качественно и предоставят гарантию.

Защита от протечек Нептун может комплектоваться как проводными датчиками, так и беспроводными. Это означает, что данное решение можно использовать как на этапе ремонта, так и после окончания отделки. Во втором случае как раз и подойдут датчики без проводов, которые работают на радиоканале.

Система контроля протечки воды Нептун может легко интегрироваться с охранными системами, что позволяет обеспечить комплексную безопасность.

Защита от протечек воды полностью в ваших руках. К ее установке никто не обязывает, тем не менее, профессиональные сантехники настоятельно рекомендуют выполнить монтаж системы контроля протечек Нептун в каждой квартире. Производитель предлагает решения, рассчитанные на любой бюджет.

Помните, что даже качественная дорогая сантехника может дать течь в самый неподходящий момент. В результате ущерб от потопа может повлечь куда более существенные затраты, чем приобретение данной системы.

Критерии выбора оборудования

В процессе выбора защитного устройства нужно учитывать его определённые параметры:

Способ и место крепления. Система должна крепиться там, где не будет ложных сигналов о возникновении аварийной ситуации при случайном попадании жидкости на датчики или при избыточной влажности в помещении.
Источник питания. Существуют определённые требования к прокладке системы при использовании промышленного напряжения. В некоторых случаях лучше приобретать устройства, которые работают от батареек.
Порог чувствительности. Есть ли возможность регулировать датчики на чувствительность.
Производитель

Нужно обращать внимание на вероятность и, в случае необходимости, произвести сервисный ремонт оборудования или получить техническую поддержку.
Время перекрытия крана. Чем оно ниже, тем меньше шансов подтопления.
Наличие аккумулятора

В случае установки проводного оборудования, необходимо предусмотреть автономность работы системы при отключении электропитания.
Наличие датчиков. Некоторые системы имеют возможность без установки дополнительных блоков подключать до 40 датчиков, а с дополнительными блоками их количество можно довести до 375 штук.
Тип модели. Беспроводная система стоит дороже, чем проводная.

Дорогие и дешёвые модели одинаково эффективны. Каждый производитель старается усовершенствовать систему путём добавления ей дополнительных функций.

Принцип работы

По принципу работы пожарные дымовые датчики делятся на два типа: оптические и ионизационные. Первые бывают:

• точечные;
• линейные;
• аспирационные.

Вторые устройства разделяются на две группы:

• радиоизотопные;
• электроиндукционные, применяются в особо ответственных помещениях.

Точечные дымовые датчики используют свойство серого дыма рассеивать инфракрасное излучение. Излучатель и приемник находятся в одном корпусе. Дым, попадая в прибор, вызывает изменение оптической среды, что приводит к отражению излучения светодиода на фотодиод. Если мощность излучения, попавшего на фотоприемник будет больше какого-то порогового значения, то прибор сработает.

Линейные дымовые датчики состоят из двух частей: излучателя и приемника. Они устанавливаются под потолком на стенах напротив друг друга в прямой видимости. Принцип работы датчика задымления заключается в следующем. Излучатель (светодиод) постоянно включен. Приемник (фотодиод) все время контролирует мощность принимаемого сигнала. При изменении излучения больше определенного предела сенсор срабатывает. Схема подключения пожарных дымовых датчиков данного типа отличается от обычных однокорпусных тем, что присутствует дополнительный кабель питания на излучатель.

Радиоизотопный датчик облучает атмосферу камеры, ионизируя ее. На электроды, введенные в область ионизации, подается напряжение, и возникает ионизационный ток. При попадании смога ионы воздуха начинают прилипать к крупным и менее подвижным частицам дыма. Это приводит к уменьшению ионизационного тока, что сигнализирует о наличии возгорания.

Электро-индукционный датчик имеет электрический насос, который засасывает воздух в газовую трубку, где под воздействием коронного разряда заряжается. Двигаясь дальше, и попадая в камеру с измерительным электродом, наводит на нем потенциал пропорциональный объему заряженных частиц. Электронный блок обрабатывает амплитуду, скорость его нарастания и выдает сигнал тревоги.

Что такое антипотоп и как работает защита от протечек воды

Система антипотоп состоит из нескольких элементов: датчиков наличия воды, кранов или клапанов с электроуправлением, блока управления. Датчики контроля наличия воды расставляют в местах наиболее вероятных протечек. Краны с электроприводом ставят на стояки с водой, в ключевых местах системы водоснабжения и отопления — чтобы в случае аварии минимизировать количество пролитой воды. Приводы кранов и датчики подключаются к блоку контроля и управления (контроллеру). Он обрабатывает сигналы от датчиков и, в случае поступления сигнала аварии, подает питание на краны. Те срабатывают, перекрывая поток воды/теплоносителя. Вот, вкратце, как работает защита от протечек воды.

Защита от протечки воды состоит из трех компонентов: датчиков наличия воды, кранов с электроприводами и контроллера, который всем этим управляет

Эти системы ставят как на водоснабжение — горячее и холодное, так и на отопление. Ведь авария в системе отопления, наверное, даже хуже чем на водопроводе — более горячая вода наносит больший ущерб, а еще может стать причиной нешуточных ожогов. В общем, чтобы защита от потопа была эффективной, надо хорошо продумать места установки датчиков и кранов.

Окончательные выводы

Что касается окончательного выбора, то по совокупности всех критериев для себя я давно уже определился с выбором минимального комплекта. Для меня это: блок управления Neptun ProW, краны NEPTUN BUGATTI PRO 12В ( ½ или ¾ дюйма) и проводные датчики (минимум пару на одну зону). Это минимальный комплект, которые соответствует всем необходимым критериям.

Возможно, посмотрю на новый блок управления Neptun SMART. Больно красиво смотрится блок в интерьере и функций дополнительных побольше. Но у блока Neptun SMART есть два, на мой счёт, недостатка: внешний 12В блок питания и отсутствие батарей. Необходимо придумывать, где размещать внешний блок питания и еще с автономным независимым питанием. А еще блок управления Neptun ProW при пропадании основного питания автоматически закрывает краны, что повышает надежность, а в случае с блоком Neptun SMART при пропадании питания просто отключится, т.к. не имеет встроенных батарей.
