Введение в проблему
Известно, что все физические тела, температура которых отлична от температуры абсолютного нуля (-273 °С), излучают во всем спектре электромагнитные колебания. А тепловизоры, посредством которых производится термография, – это приборы, которые позволяют дистанционно регистрировать и визуализировать инфракрасное (ИК) или тепловое излучение тел в диапазоне длин волн от 1,5 до 20 мкм и более (для сравнения, человеческий глаз видит только в диапазоне от 0,4 до 0,76 мкм). Тепловизоры градуируют и поверяют в единицах температур по эталонным излучателям. Тепловизор – прибор пассивный, он только принимает и регистрирует излучение от объекта, но даже при морозной погоде интенсивности теплового излучения здания достаточно для того, чтобы получить температурную карту поверхности его ограждающих конструкций.
Применение термографии для поиска и регистрации тепловых аномалий ограждающих конструкций известно давно, первые примеры появились практически спустя несколько лет после создания и появления первых тепловизионных приборов в начале 60-х годов. Громоздкость и несовершенство тепловизоров того времени многие годы сдерживало их широкое применение на практике. Но громадный рост тарифов на потребление энергоресурсов и появление на рынке современных тепловизоров с великолепными техническими характеристиками побудило специалистов ЖКХ и ТЭК к широкому внедрению в практику тепловизионного обследования как составной части полного энергетического обследования предприятий, а также при составлении энергетических паспортов. Этому немало способствовало создание и совершенствование законодательной базы РФ и регионов в рамках проблемы «Энергосбережение», принятие в последние годы ряда законов, руководящих материалов.
Для охоты
Тепловизор – необходимый прибор для охотника, который хочет выслеживать зверя не только днем, но и ночью. Надеемся, что данный рейтинг поможет выбрать лучший тепловизор для охоты и профессионалам, и любителям.
Pulsar Helion XQ38F
Плюсы
- матрица
- экран с разрешением 640х480
- удобное управление
- чувствительный объектив
- автономный режим работы в течение 8 часов
Минусы
стоимость
От 159 000 ₽
Профессионалы по достоинству оценят это устройство, при помощи которого можно обнаружить и опознать спрятавшегося зверя на расстоянии 1350 метров. Кроме того, тепловизор Pulsar Helion XQ38F явно не помешает в ходе спасательных операций при поиске пропавших и попавших в беду людей.
Guide IR517V-80
Плюсы
- компактность
- дальность обнаружения объекта
- оптимальные параметры матрицы
- сменные объективы
Минусы
- отсутствует режим охлаждения
- цена
От 459 900 ₽
Еще один прибор для профессионалов и состоятельных любителей, который пригодится во время охоты, ночных походов и наблюдения за «живой» природой. Кстати, результаты наблюдений и исследований, необходимых для дальнейшего изучения, можно сразу «скинуть» на планшет или смартфон при помощи приложения.
Seek Thermal Reveal
Плюсы
- автоматическая фокусировка
- автономность
- мощный светодиодный фонарь
Минусы
- матрица
- экран
От 29 900 ₽
Бюджетный тепловизор для любителей охоты. Способен обнаружить зверя на расстоянии 150 метров, но идентифицировать добычу при помощи этого устройства будет довольно затруднительно. Зато заядлых охотников порадует цена, а всех остальных – возможность использовать прибор при поиске утечек тепла, опасных мест с критической температурой и прорывов теплотрасс.
Camo
Еще одна версия от того же производителя. Бюджетный тепловизор для охоты оборудован небольшой камерой для фиксации статичных и движущихся объектов. Есть опция визуализации через фото или видеосъемку. Аппарат не подвержен перепадам внешнего освещения, что дает возможность использовать его в любое время суток. Наряду с широким полем обзора дальность уверенного сигнала составляет 275 метров.
Среди плюсов:
- компактность, наряду с широким функционалом;
- возможность видео и фотосъемки;
- герметичный прочный корпус;
- фонарик в комплектации.
Из недостатков — отсутствие меню на русском языке и стоимость, которая даже для б/у тепловизора для охоты, позволяет отнести его к бюджетной категории с большой натяжкой.
Критерии выбора
Чтобы сделать правильный выбор тепловизора, нужно заранее понимать стоящие задачи и возможные способы их технического решения. Финансовый аспект имеет второстепенное значение, так как дорогой прибор вовсе не обязательно будет лучшим выбором. Такая техника часто обладает избыточными для охотника функциями или предназначена для других целей.
Решение о том, какой выбрать тепловизор, нужно принимать с учетом следующих факторов:
Качество устройства. Покупать тепловизор не имеет смысла, если он часто ломается. Получить информацию о надежности прибора можно, почитав специализированные форумы, где есть отзывы реальных пользователей. Перед покупкой его нужно проверить на исправность.
Изучить технические характеристики
Речь идет о рассмотрении важной для пользователя-охотника информации. Если какими-либо функциями тепловизор не обладает, а они необходимы, то лучше поискать другой прибор.
Не всем нужны самые дорогостоящие модели
Начинающему охотнику вполне сгодится бюджетный тепловизор.
Важнейшими характеристиками прибора являются такие качества — тип объектива, разрешение матрицы, частота кадров. От этих параметров зависят дистанция наблюдения, детализация и качество картинки.
Комфортнее всего работать с электронной калибровкой.
Монокуляры применяют в сочетании с дневной оптикой. Тепловизор стоит дороже, но заменяет оба указанных устройства.
Существуют тепловизионные приборы со встроенными видеорекордерами или лазерными целеуказателями, однако большая часть тепловизоров рассчитана на подключение внешних устройств.
На длительную охоту желательно взять аккумуляторную батарею.
Дополнительные опции (Wi-Fi, GPS, компас) полезны, но приводят к значительному удорожанию.
Гарантийный талон. Без гарантийного обслуживания приобретать прибор ни в коем случае нельзя. Стандартный срок гарантии — 1 год. На дорогие модели срок гарантии увеличивается до 3-5 лет.
Тест тепловизоров среднего ценового сегмента для обследования объектов
Имеет лестные отзывы тепловизор Flukе Tі32. Устройство характеризуется разрешением детектора 320х240р, экрана – 640х480р, тепловой чувствительностью 0,045 °С. Тепловизор идеально подходит для обследования жилых, общественных и типовых промышленных строений. Для объектов повышенной ответственности лучше использовать высокотехнологичное оборудование.
Тепловизор Flukе Tі32 характеризуется высокой точностью передачи данных, поэтому применяется для обследования сложных объектов
Благодаря наличию функции «картинка в картинке» удается объединить инфракрасное изображение со снимками в реальном диапазоне, что позволяет быстро определить отклонения в состоянии объекта. Для получения качественных снимков используются сменные объективы: телескопический – для дальнего расстояния, широкоугольный – для близкого. Стоимость тепловизора Flukе составляет 390 тыс. руб.
Легким, компактным и простым в управлении является устройство Flіr E8. Прибор характеризуется высокой точностью передачи данных, поэтому применяется для обследования сложных объектов, систем отопления и вентиляции в многоэтажных домах. Однако не подходит для крупных промышленных строений.
Разрешение экрана и детектора тепловизора «Флир» составляет 320х240 пикселей. Прибор улавливает температуру в диапазоне от -20 до 250 ºС. Устройство характеризуется тепловой чувствительностью 0,06 ºС. Питание осуществляется от двух батареек, которые обеспечивают работу прибора в течение 4 часов. Купить оборудование можно за 400 тыс. руб.
Стоимость тепловизора Flukе составляет около 390 тыс. руб Flіr E8

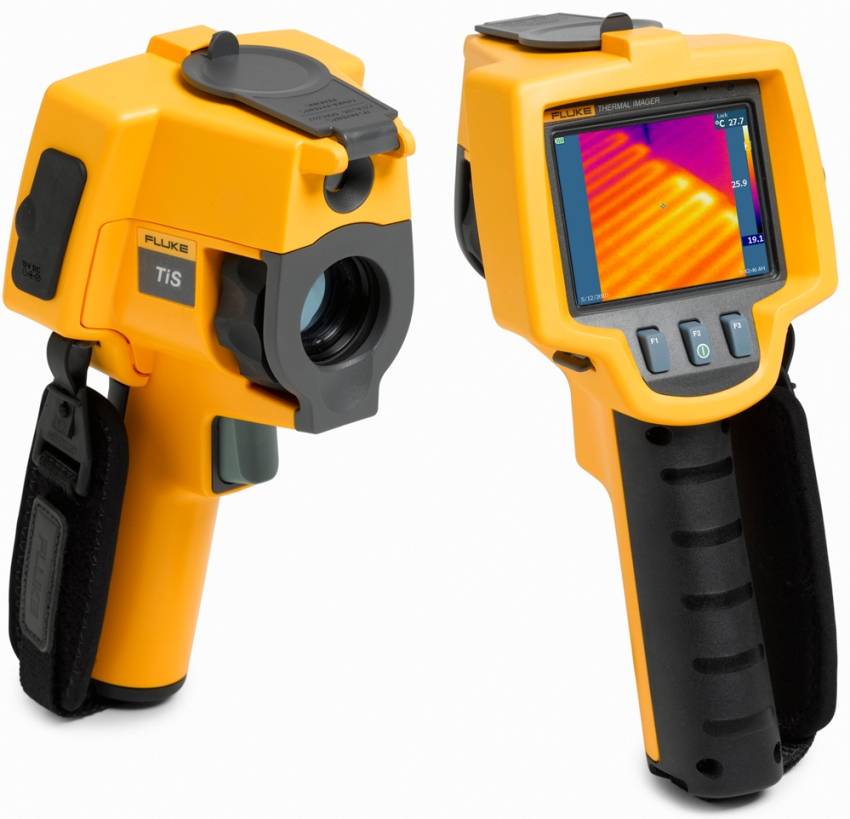

К устройствам повышенной эффективности относится модель Flukе TіS 75, которая характеризуется расширенной программной начинкой. Тепловизор отличается высоким разрешением детектора и экрана, составляющим 320х240р. Для камеры видимого диапазона данный параметр равен 5 Мп. Устройство имеет тепловую чувствительность 0,08 ºС. Наличие возможности ручной фокусировки позволяет выполнять при помощи прибора качественные снимки на расстоянии 15 см.
Тепловизор имеет внутреннюю память объемом 8 Гб для записи видео. Благодаря особой опции к нему можно прикрепить голосовые и текстовые комментарии. Прибор может объединять все элементы в единый файл, что не требует упорядочивания большого массива изображений. Питание осуществляется от литий-ионных батареек, которые оснащены светодиодным индикатором, сообщающим об уровне заряда. Купить такой тепловизор можно за 490 тыс. руб.
Выбор тепловизора для смартфона
Сегодня на рынке не так много тепловизоров для смартфона. Самыми качественными марками считают FLIR, SEEK THERMAL, OPGAL, GUIDE IR, CATERPILLAR. Распространены модели:
| Характеристика | Компания | |||
| Seek Thermal | IRAY XTHERM | FLIR ONE | THERM-APP | |
Модель | Compact/XR, Pro | Xtherm T3Pro/Xtherm T6S | Pro/ Pro LT, Gen3 | Therm-app/Pro |
Регулировка фокуса | ручная | ручная | ручная | ручная |
Размер, мм | 44x25x25 | 49.5x26x27.5 | 68x34x14 | 55x65x40 |
Вес, кг | 0.014 | 0.04 | 0.365 | 0.138 |
Разрешение, пикс | 206×156/320×240 | 384×288/640×512 | 160×120/80×60 | 384×288/640×480 |
Частота матрицы, Гц | 9 | 25 | 8.7 | 8.7/25 |
Диапазон измерений, С | -40 … +330 | -20 … +120 | -20 … +400/ -20 …+120 | +5 … +90 |
Угол обзора, ° | 36/20/32 | 0.08 | 55/50 | Объективы от 6.8 до 38 мм |
Стоимость, тыс. руб. | 20-40 | 60 | 30 | 40 |
Компании стремятся улучшить функционал своих устройств, снизив погрешность измерений.
Из недорогих моделей для телефона выделяют HT-102. Прибор подходит для любых гаджетов на Android с управлением в специальном мобильном приложении. Такой тепловизор на смартфоне быстро находит неисправность. Матрица 32х32 точки совмещена с камерой видимого диапазона с разрешением 640х480 пикселей. Стоимость прибора не превышает 10 тыс. руб. По сравнению с другими моделями у устройства более скудный диапазон, функционал и разрешение, но он сильно выигрывает в цене.
Тепловизоры для смартфона отличается большим функционалом и мобильностью. Приборами часто пользуются спасательные службы, а также они полезны в быту и промышленности. Однако высокая стоимость устройств отталкивает покупателей. В этом случае всегда можно подыскать другой прибор, устраивающий по качеству и цене.
На что обращают внимание при выборе?
Приобретая бюджетный тепловизор для охоты, следует учитывать несколько важных моментов. Среди них:
Качественные параметры. Необходимо убедиться в исправности прибора, иначе он может разочаровать или подвести охотника в самый неподходящий момент. Спрашивайте соответствующую документацию или проверяйте устройство в режиме реального времени.
Технические характеристики
Здесь обращают внимание на возможности прицела, включая расстояние определения цели, типы крепления и дополнительный функционал.
Предназначение. От этого фактора непосредственно зависит выбор той, или иной модификации
В любом случае, с основными критериями выбора следует определиться заблаговременно.
Гарантийный талон. Это один из самых важных параметров. В течение указанного срока, вы можете бесплатно поменять или отремонтировать неподходящую модель.
Виды тепловизоров
Эти устройства, как и любые другие, бывают разными и имеют несколько классификаций. Все тепловизоры в целом можно разделить на несколько основных категорий.
Схема работы тепловизора
Таблица. Основные типы тепловизоров.
| Тип | Краткое пояснение |
|---|---|
| Наблюдательные | Помогают контролировать территорию, наблюдать за каким-либо объектом. Часто применяются военными, охраной, спасателями. |
| Измерительные | Эти приборы помогают не только зафиксировать излучение, но и определить температуру объекта. Они обычно применяются в строительстве, медицине и прочих сферах деятельности человека. |
| Пирометры | Своего рода наблюдательный вариант, но применяется для выявления зон с аномальными температурами. |
Также тепловизоры можно разделить на следующие категории в зависимости от измерительного диапазона.
- Промышленные — используются для диагностики промышленных систем, температурный диапазон высокий.
- Строительные — используются для теплоаудита, помогают выявить места, где происходит утечка тепла. Способны отреагировать на сравнительно небольшие зменения температуры.
- Высокотемпературные устройства применяются только там, где протекают технологические процессы с высоким уровнем температур. Способны выявить очень высокие параметры тепловой энергии.
Прицел, тепловизор и оборудование для поиска подранков
Тепловизор на оружие не крепится Следует отличать специальный прицел от тепловизора. Устройство последнего не предполагает возможности установки на оружие. По этой причине, при его применении, охотнику придется время от времени выпускать оружие из рук. Можно, разумеется, приобрести специальные инфракрасные очки, однако подобный вариант тоже не отличается особым удобством.
Существует еще одной устройство, предназначенное для поиска подранков. Оно представляет собой дешевый аналог ИК-оборудования. Это устройство не позволяет визуализировать искомый объект, а докладывает о его выявлении при помощи специального звукового сигнала. Данное оборудование также не предполагает возможности установки на оружие.
Использование тепловизоров в промышленности и строительстве
Широкое применение тепловизоры нашли в химической промышленности и металлургии – области производства, в которых нередко используются высокотемпературные процессы, сложные системы охлаждения и агрегаты. На каждом крупном объекте регулярно проводится обследование тепловизором зданий, инфраструктуры и оборудования. Устройство помогает в решении множества задач и позволяет, например:
- провести диагностику доменных печей;
- теплоизоляции агрегатов;
- проверить герметичность;
- динамически контролировать температурные изменения в химическом реакторе.
Промышленный тепловизор – это всегда переносной прибор, как правило, выполненный в формате «пистолетной ручки». Устройство тепловизора этого типа рассчитано на сравнительно небольшую рабочую дистанцию, но оснащён матрицей с большим разрешением и работает в широком температурном диапазоне. Приборы этого класса рассчитаны на регулярное использование и позволяют на месте выявить неполадки в оборудовании при анализе теплового изображения на экране прибора.
Тепловизионные приборы широко применяются в энергетике, причём как на больших предприятиях, так и в работе электрика в ЖЭК. При их помощи проводится диагностика высоковольтных линий и вышек, как с земли, так и с воздуха, а обследование тепловизором трансформатора или электрощитка позволяет выявить и оперативно устранить многие неисправности.
В строительстве зданий применение тепловизоров, в основном, сводится к поиску слабых мест в теплоизоляции через обнаружение точек с перепадами температур.
На первый взгляд удивительно, но принцип работы тепловизора не редко бывает полезен и при строительстве дорог. Как и во многих других случаях, при укладке асфальтового покрытия необходим температурный контроль: каждый элемент — асфальт, смола, щебень — должен прогреваться до определённой температуры. Только контролируя температурный режим можно обеспечить надлежащее качество дорожного покрытия. К сожалению, в виду относительной новизны метода и стоимости оборудования, в России к тепловизионной диагностике прибегают только при строительстве крупных магистралей. Однако, такая диагностика вносит неоспоримый вклад в их качество.
Как выбрать тепловизор
Тепловизор — верный помощник инженеров стройконтроля, специалистов по техническому обследованию и энергоаудиторов. Он помогает определить качество теплоизоляции, обнаружить мостики холода, проверить работу отопительных приборов и т.д. Но иногда тепловизор трудно выбрать: нужно знать, какие функции точно не пригодятся, чтобы не переплатить за него.
Например, чтобы обследовать стены частных домов, подойдет тепловизор до 200 тысяч рублей. На более крупных объектах — общественные и промышленные здания — функциональности бюджетных приборов будет недостаточно. Здесь ценник варьируется от 200 тысяч до 2 млн рублей.
6 шагов по выбору строительного тепловизора
Шаг 1. Выберите разрешение детектора.
Шаг 2. Выберите разрешение экрана.
Шаг 3. Выберите тепловую чувствительность.
Шаг 4. Выберите погрешность измерения температуры.
Шаг 5. Выберите необходимые функции.
Шаг 6.Выберите ценовую категорию.
| Разрешение детектора, пикселей | меньше 320х240 | Идеально для: близкого осмотра теплоизоляции стен и инженерных коммуникаций внутри и снаружи частных домов и небольших зданий для определения качества выполненных работ (частная практика). |
| 320х240 | Идеально для: обследования нарушений теплоизоляции зданий, кроме больших объектов вроде промзданий или ЛЭП. Для составления официальных отчётов и заключений. | |
| больше 320х240 |
Идеально для: обследования конструкций и оборудований крупных инженерных сооружений (промздания, ЛЭП, АЭС) на безопасном расстоянии. Для составления официальных отчётов и заключений. | |
| Разрешение экрана, пикселей | меньше 640х480 | Идеально для: быстрого осмотра стен, стыков конструкций и отопительных приборов. |
| 640х480 и выше | Идеально для: комплексного обследования любых типов зданий и сооружений. | |
| Тепловая чувствительность (NETD), °C | >0,6 | Идеально для: разницы температур наружного и внутреннего воздуха не менее 20°C. |
| ≤0,6 | Идеально для: разницы температур наружного и внутреннего воздуха 5-10°C и выше. | |
| Погрешность измерения температуры | выше 2 °C или 2% | Идеально для: проведения осмотров частных домов и гражданских зданий без детальной обработки результатов. |
| ниже 2 °C или 2% | Идеально для: необходимости составить официальные акты или отчёты по результатам обследования любых зданий. | |
| Функциональность программной начинки | Функция «Картинка в картинке» | Идеально для: составления качественного отчёта и наглядной демонстрации заказчику проблемных мест. |
| Функция видеоизмерения | Идеально для: повышения скорости обработки результатов и качества отчёта. | |
| Функция голосового сопровождения | Идеально для: тех, кто профессионально занимается тепловизионным обследованием и у кого нет времени записывать важные моменты в блокнот. | |
| Цена, тыс. руб | до 250 |
Идеально для: тех, кто предлагает услуги по обследованию коттеджей и частных домов. |
| 250-700 |
Идеально для: юридических лиц с допуском СРО, которые проводят тепловизионные обследования частных и многоквартирных домов, офисных и торговых зданий. | |
| больше 700 | Идеально для: крупных специализированных организаций, которые проводят обследования промышленных и гражданских зданий большой площади и высокого уровня ответственности. |
*Детектор — устройство наподобие объектива фотоаппарата, захватывающее изображение. Чем выше его разрешение, тем качественнее будет картинка.
На рынке можно выделить несколько групп производителей: китайские, российские и западные. Первые отличаются низкой ценой, но специалисты жалуются на высокие погрешности прибора при определении температур. Российские модели отстают в технологичности от западных, но стоят дешевле: они подойдут для обследования частных домов. Нишу тепловизоров на нашем рынке почти полностью занимают европейские и американские производители: Fluke, Flir, Testo и другие.
Возможности в различных условиях
Стекло
ИК излучение не проходит через стекло, однако нагретое стекло будет отображаться, как более светлая область.
Нагретое стекло светлее
Вода
ИК излучение не проходит через воду, в некоторых случаях проникает через туман или изморось.
Инфракрасное излучение не проходит через воду
Пар и Распыленная вода
ИК излучение может проникать или не проникать через пар, в зависимости от его плотности.
Например, туман не является преградой для тепловизора.
Распыленная струя воды и работа тепловизора
Выявление горячих пятен тепловизором
Выявление «горячих пятен»
Функция температурного датчика
Некоторые модели тепловизоров имеют функцию TT-датчика. ТТ функция окрашивает наиболее нагретые участки цветом. Чем горячее участок, тем темнее тона (на рисунке – синим цветом)
Пример использования тепловизора с датчиком при пожаре
Пример использования тепловизора с ТТ-датчиком на пожаре
Вариант использования тепловизора на пожаре
Использование тепловизора на пожаре
Тепловизор для охоты «Пульсар»
Модель XQ-50F представляет собой аппарат с монокуляром, обеспечивающим оптическое увеличение изображения. Прибор дополнительно оснащается зуммером, встроенным датчиком определения дистанции до изучаемого объекта. В конструкции предусмотрен пассивный механизм отвода тепла через корпусные детали.
К плюсам относят:
- наличие режима видео и фотосъемки;
- возможность дистанционного управления;
- наличие входа USB и опции сохранения информации;
- хорошая дальность определения объекта;
- устойчивость к атмосферным воздействиям.
Среди минусов — довольно высокая цена и слабая защищенность отдельных элементов от механической атаки.
Можно ли использовать смартфон в качестве тепловизора?
Это отличный вопрос, и ответ – ДА! По мере того, как тепловизионные камеры становятся меньше и легче, логично, что эта технология выходит на рынок смартфонов.
На самом деле есть два способа использовать смартфон в качестве тепловизионной камеры:
1. Приобрести настоящий тепловизионный смартфон со встроенной тепловизионной камерой. На рынке доступны такие продукты, как защищенный смартфон с тепловизором Caterpillar CAT.
2. Приобрести тепловизионный телефонный адаптер, который представляет собой съемный тепловизионный детектор/камеру, которую можно подключить к смартфону через разъем thunderbolt/micro USB/USB-C.
Последний вариант более популярен в настоящее время, так как дает возможность получить довольно приличную тепловизионную камеру, используя экран телефона в качестве дисплея менее чем за 500 долларов США. Тепловизионные адаптеры для смартфонов производят компании FLIR и Seek Thermal.
Seek Thermal Compact PRO
Интересная модель тепловизора, которая имеет сходство с цифровой камерой. Тепловизор обзавелся корпусом, который способен выдержать низкую температуру в -40 градусов и очень высокую в 400. Здесь реализована тепловизионная камера с матрицей, которая передается на экран другого носителя, на что и повлияло снижение цены. Устройство лучше других подойдет для охоты в сумерках и при густом тумане. Частота смены кадров — 15 Гц, что маловато для слежения за объектом охоты, когда он движется. Дальность устройства — 500 метров, а угол обзора — 32 градуса. Сам тепловизор можно использовать как и для охоты, так и для домашнего применения.
Проблемы и погрешность при замерах
Грамотное тепловизионное обследование вещь технически сложная. А неграмотное, которое проводится в 90% случаев, никакой полезной картины вам не даст. По нескольким причинам. Вот основные из них.
Например, практически всегда ваш дом стоит на каком-то участке, ограниченный забором. И мастер не сможет этот дом прострелять со всех сторон, потому что находясь в какой-то одной точке, он физически не захватит тепловизором всю стену.
А между тем, очень важно иметь общую картинку. Потому что, если вы не захватываете стену целиком, то вы будете вынуждены набирать ее из отдельных кусочков и затем складывать их
Не зря разные модели комплектуются объективами с разным фокусным расстоянием. В более дорогих, есть даже возможность составить панораму из фрагментов объекта исследования.
А отдельные куски при этом могут давать совершенно разную температуру. Почему так происходит?
Во-первых, время измерения будет отличаться. Во-вторых, разный угол и расстояние прострела.
В-третьих, при замере одного куска солнце будет за облачком, а на другом выйдет из-за него.
А самые важные условия для проведения энергоаудита:
отсутствие прямого солнечного света (солнце в дымке, или рано утром и поздно вечером, когда нет прямых солнечных лучей)
отсутствие ветра
Потому что если есть ветер, то он будет сильно искажать общую картину. При чем, при замерах разных стен, скорость ветра также может меняться.
Стреляли центр стены, ветер был 2 м/с. А при замерах по бокам уже 5-7 м/с. И все это учесть очень сложно.
Таким образом, вы не получите истинной картины температурного состояния поверхности. В качестве примера, вы можете взять одну точку на стене и измерить ее температуру сначала с одного угла дома, а потом с другого.
Вы удивитесь, но при одних и тех же настройках тепловизора, получатся разные показатели. Поэтому, если у вас нет полной картины всей стены, то в тепловизионное обследование вносится существенная погрешность.
На что обращают внимание при выборе?
Приобретая бюджетный тепловизор для охоты, следует учитывать несколько важных моментов. Среди них:
Качественные параметры. Необходимо убедиться в исправности прибора, иначе он может разочаровать или подвести охотника в самый неподходящий момент. Спрашивайте соответствующую документацию или проверяйте устройство в режиме реального времени. Технические характеристики
Здесь обращают внимание на возможности прицела, включая расстояние определения цели, типы крепления и дополнительный функционал. Предназначение
От этого фактора непосредственно зависит выбор той, или иной модификации. В любом случае, с основными критериями выбора следует определиться заблаговременно. Гарантийный талон. Это один из самых важных параметров. В течение указанного срока, вы можете бесплатно поменять или отремонтировать неподходящую модель.
Гид покупателя: вопросы и ответы
Как выбрать
Выбираем тепловизор правильно исходя из следующих советов:
Тип матрицы — от разрешения матрицы будет зависеть четкость вашего изображения. Всего существуют два типа матрицы по разрешению:
384*288 — низкая цена, распространенность в многих моделях. Она дает высокое стартовое разрешение из-за чего уменьшается угол обзора;
640*480 — более высокая цена, но в тоже время и расширенный угол обзора, максимально возможное увеличение изображения, а также плавная прорисовка контуров.
- Диаметр линзы — для максимальной дальности хорошо подойдет диаметр в 50 мм и более того. Для охоты в поле или лесу лучше подбирать диаметр не более 38 мм.
- Дополнительные возможности — из них выделяют возможность видеосъемки вместе со звуком; возможность делать фото и передавать данные на смартфон или ноутбук; встроенные модули Wi-Fi и GPS; наличие встроенного аккумулятора не менее, чем на 3500 мА/ч.
- Дизайн, размеры и вес — благодаря большому выбору моделей на рынке спроса, можно выбирать разные варианты тепловизоров. Это ручные; тепловизоры с возможностью крепления на голове; тепловизоры-прицелы для подсоединения к винтовке; компактные тепловизоры и другие.
Размер и вес помогут вам понять о том, сможете ли носить тепловизор с собой целый день, не будет ли вам тяжело. Поэтому для длительной охоты, лучше подбирать менее габаритные и тяжелые модели.
Прицел, тепловизор и оборудование для поиска подранков
Тепловизор на оружие не крепится Следует отличать специальный прицел от тепловизора. Устройство последнего не предполагает возможности установки на оружие. По этой причине, при его применении, охотнику придется время от времени выпускать оружие из рук. Можно, разумеется, приобрести специальные инфракрасные очки, однако подобный вариант тоже не отличается особым удобством.
Существует еще одной устройство, предназначенное для поиска подранков. Оно представляет собой дешевый аналог ИК-оборудования. Это устройство не позволяет визуализировать искомый объект, а докладывает о его выявлении при помощи специального звукового сигнала. Данное оборудование также не предполагает возможности установки на оружие.
Использование устройства в быту
Тепловизор можно использовать не только на промысле, найдется ему работа и дома. К примеру, осмотрев снаружи через прибор жилой дом или квартиру, можно наглядно увидеть, откуда уходит тепло из помещений, и где требуется заделывание излишних щелей. Часто пирометр отображает значения температуры цифровой индикацией, чем можно воспользоваться при готовке пищи в духовке или на плите, направив на блюдо окуляр устройства. Тепловизор точно покажет текущий нагрев. Правда, маленький нюанс все-же есть в отношении духовки. Часть инфракрасного излучения рассеивается стеклом. Показания нужно будет учитывать с соответствующей поправкой.
Пирометр — помощник не только в определении нагрева неодушевленных предметов. Им можно узнать температуру тела человека или животного, без градусника и длительного прохождения процедур. Или проверить соответствие нагрева батарей отопления техническим требованиям, чтобы при необходимости пересчитать цену за услуги ЖКХ на более низкий тариф.
Как выбрать тепловизор для охоты
Ночное видение – важное преимущество на охоте. Технологии позволяют легко обнаруживать цель, вести прицельную стрельбу
Сторонники активного отдыха могут купить тепловизор для охоты разного формата, но при выборе необходимо уделить внимание основным техническим характеристикам
Разрешение матрицы
Недорогие модели имеют разрешение микроболометрической матрицы 320х240, 384х288 рх. Тепловизоры премиального сегмента комплектуются матрицами 640х480 px. Основной компонент этой детали сенсора – адсорбенты. Чем их больше, тем лучше поглощаются волны электромагнитного излучения. С возрастанием сопротивления болометр нагревается и переводит данные в устойчивый цифровой сигнал.
Чем больше разрешение матрицы – тем лучше изображение и меньше требуется увеличение картинки. Для хорошей охоты достаточно матрицы 384х288, более совершенные компоненты имеют высокую цену.
Размер объектива
Размер объектива зависит от условий, в которых ведется охота. Параметр важен при выборе прицела. Для охоты в равнинной местности, когда прицельная стрельба ведется на значительном расстоянии, рекомендуется объектив с диаметром 40 мм. Важными критериями оптики будет наличие двухкратного увеличения и широкого угла зрения.
В горах требуется объектив большого диаметра, так как угол обзора не играет значения. Преимущество у моделей с диаметром 75-120 мм. Такой прицел позволит вести стрельбу на расстоянии до 200 метров с высоким результатом.
При стрельбе на больших расстояниях значение приобретает реальная оценка дистанции. Более точные данные дают объективы диаметром 38-40 мм, которые не отличаются большими значениями кратности приближения.
Частота кадров
Частота кадров не играет большой роли только в одном случае – когда необходимо обнаружить статическую мишень. На охоте нет такой цели: животные находятся в динамике и при частоте кадров 9 изображений в секунду у цели появляется шлейф, мешающий точному определению местоположения. Это связано с тем, что человеческий глаз хорошо воспринимает обновление картинки с частотой не менее 25 кадров в секунду. Приборы с такими характеристиками дают четкое изображение на экране.
Производители выпускают тепловизоры с частотой кадров более 30 Гц. Выбор модели зависит от цели охоты. Если животное медлительное, то достаточно купить устройство с частотой кадров 30 изображений в секунду. При охоте на зверя, передвигающегося с большой скоростью, нужен прибор с частотой не менее 50 Гц.
Мобильность
На охоте преодолеваются большие расстояния, препятствия на пересеченной местности. Тяжелый и громоздкий прибор для обнаружения цели в условиях плохой видимости может стать дополнительной обузой. По этой причине охотники отдают предпочтение мобильным устройствам – монокулярам. Небольшие размеры позволяют хранить тепловизор этого типа в кармане или носить на шее. В продаже появились устройства, напоминающие своим форматом мобильный смартфон. Эти модели отличаются отличной эргономикой и обеспечивают максимальный уровень комфорта при передвижении.
Высокая мобильность обеспечивается тепловизором-прицелом. Оптика – обязательное снаряжение опытного охотника. Тепловизор может полностью ее заменить при плохой погоде или ночью. Единственным недостатком этого прибора, который можно установить на планке Пикатинни, высокая цена.
Многофункциональность
Тепловизоры последних поколений производятся на базе микрокомпьютеров и отличаются богатым функционалом. Определение расстояния до цели с помощью лазерного дальномера, регулировка скорости ветра при прицельной стрельбе, картинка в картинке – эти функции помогают добиться лучшего результата на охоте.
Вспомогательные функции делают процесс охоты более комфортным. Лазерный целеуказатель, навигатор GPS, датчики положения ружья, барометр и компас – все эти приборы можно оставить дома, если тепловизор имеет соответствующий функционал. Любители фото и видеосъемки могут приобрести технику, которая может вести запись всего, что видит охотник в тепловизор. Такие модели комплектуются картами памяти с емкостью до 64 Гб, имеют встроенные модули Wi-Fi для передачи данных.
