Различные виды полипропиленовых труб
По своему строению полипропиленовые изделия могут быть двух основных видов, каждый из которых имеет отличительные характеристики. Таким образом, можно выделить трубы:
- Однослойные;
- Многослойные.
Само название однослойного трубопровода говорит о том, что он состоит из одного слоя полипропилена. Такие изделия имеют значительное тепловое расширение при нагревании, вследствие чего меняют свои размеры и провисают. Срок службы при использовании в режиме температуры переносимой жидкости приближающейся к 95 °С, непродолжителен.
Именно поэтому лучше выбрать армированные трубы и подходящие к ним фитинги. Армированные трубы прочные, выносливые и имеют максимально длительный срок службы.

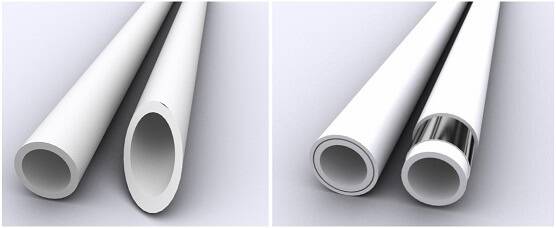

Однослойные и многослойные полипропиленовые трубы
Расчет диаметра для двухтрубной системы отопления
Считать будем на примере простого дома в два этажа. На каждом из этажей имеем два крыла. В самом доме будет установлена двухтрубная система отопления с такими параметрами:
- в сумме потеря тепла – 36 кВт;
- потеря на 1-ом этаже – 20 кВт;
- потеря на 2-ом – 16 кВт;
- установлены трубы из полипропилена;
- работа системы в режиме 80/60;
- температура – 20 С.
Ниже показана таблица (а) исходя из данных которой, мы будем определять искомый диаметр трубы. В таблице зелёным цветом отмечены ячейки с наилучшей(оптимальной) скоростью движения жидкости.
Считаем.Через участок трубы, которая соединяет первую развилку и котёл, проходит весь объём жидкости, следовательно, и всё тепло, а это 38 кВт. Давайте определим, какую здесь нужно брать трубу.
Берём нашу таблицу, в ней ищем соответствующую строчку, потом идём по зелёным ячейкам и смотри вверх. Что мы видим? А видим мы, что при таких параметрах нам подходит два варианта: 50 и 40 мм. Естественно (об этом писалось выше) выбираем меньший диаметр трубы для отопления дома 40 мм.
Дальше смотрим на развилку, которая разделяет движение теплоносителя на второй и первый этажи (16 и 20 кВт). Опять смотрим значения по таблице и получаем, что в оба направления нужен диаметр трубы 32 мм.
На каждом этаже у нас по два крыла. Контур также разделяется на две ветки. Считаем первый этаж:
20 кВт / 2 = 10 кВт на крыло
Второй этаж по аналогии:
16 кВт / 2 = 8 кВт на каждое крыло
Опять берём нашу таблицу и определяем, что на данных участках нужна труба с сечением 25 мм. Также по таблице хорошо видно, что такой диаметр используем до тех пор, пока нагрузка не упадёт до 5 кВт, потом будем использовать трубы по 20 мм.
Вот таким нехитрым способом мы рассчитали все диаметры трубы для отопления дома нужных нам полипропиленовых труб для двухтрубной системы отопления.
Для обратной подачи воды не нужно рассчитывать ничего, там всё намного проще: всю разводку делаете трубами аналогичного диаметра, что и на прямую подачу. Как видите, ничего сложного нет. Нужна лишь хорошая, подходящая под конкретный случай, таблица.
Некоторые нюансы расчёта диаметра для металлических труб
Но вот на протяжённых системах может случиться так, что самые последние в цепи обогревательные элементы будут холодными или слегка тёплыми. Это тоже следствие неправильного выбора диаметра трубы. К счастью, потери тепла легко можно рассчитать:
q = k * 3,14 * (tв-tп)
q — потери тепла на 1 метр (Вт/с);
k – коэффициент теплопередачи (Вт * м/с);
tв — температура горячей подаваемой воды (С);
tп — температура окружающей среды (С).
Возьмём трубу диаметром 40 мм. Допустим стенка будет толщиной в 1.4 мм. Материал – сталь. Рассчитаем:
q = 0,272 * 3,15 * ( 80 – 22 ) = 49 Вт/с
Вот и ещё одно доказательство того, почему нужно брать диаметр трубы для отопления дома с меньшим диаметром. Ведь ясно, что чем более толстая труба, тем намного больше мы потеряем тепла.
А в данном примере мы получили потери в практически 50 Вт на 1 метр расстояния. И если система довольно протяжённая, то можно потерять всё тепло.
Но не расстраивайтесь! Такие точные расчёты нужны только для многоэтажных жилых домов. Для индивидуальных систем отопления всё проще: расчёты округляют в большую сторону и этим получают определённый запас.
Фитинги для труб (муфты)
Фитинги для полипропиленовых труб чаще называют муфтами. Муфты бывают разборными и неразборными.
По своему опыту рекомендую использовать неразборные, меньше составных частей – выше надежность.
Рекомендуется использовать муфты и трубы одного производителя, однако это необязательное условие.
Так как наружные диаметры всех труб фиксированно стандартные, муфты других производителей подойдут
без проблем. Однако стоит помнить, что производитель снимает с себя всю ответственность за
протечки труб, если использовались комплектующие других фирм.
Немаловажным моментом в выборе муфт является соответствие допустимых давлений с трубами. Если применяется
труба PN25, то и муфта должна иметь соответствующее обозначение. Очень часто, продавцы в специализированных
сантехнических магазинах не указывают на этот факт и продают к трубе PN25 муфты PN20.
Стоит добавить, что фитинги лучше стараться брать качественные, от мировых брэндов. Дело в том, что в
хорошем фитинге, в месте соединения металла с полипропиленом стоит уплотнительное кольцо. Увидеть это колечко
возможно только распилив муфту по вдоль.
Что дает данное кольцо? Не так часто, однако случается, при некачественной муфте, между железом и пластиком
продавливает воду. Протечкой это не назовешь, обычно выдавливает несколько капель в десять-двадцать минут и
через несколько часов течь забивается. Но бывает течь не останавливается и на следующий день, поэтому узел
приходится менять. А учитывая, что место пайки одноразовое, замена может принести немало хлопот. В общем не
экономьте на муфтах и фитингах!
Смотрите видео о комбинированных фитингах из полипропилена:
Комбинированные муфты для полипропиленовых труб
Какими бывают армированные трубы?
При всех своих достоинствах пропиленовые трубы обладают одним недостатком – при повышении температуры они способны расширяться, удлиняться. Чтобы нивелировать эту особенность, производители уже давно приловчились армировать трубы. Если необходимо приобрести изделие для обустройства горячего теплоснабжения или отопления, то армирование становится обязательным условием. Стоит учесть и то, что армирующий слой изготавливают из разных материалов:
алюминиевая фольга, которая находится в стенках трубы, дает изделию необходимую прочность, но при этом усложняет монтаж;
- слой полиэтилена, который наносится на внутренние стенки трубы. Такой вид труб фактически является металлопластиковыми трубами, внешний слой которых выполнен из полипропилена. Главный плюс данного решения состоит в том, что трубы могут выдерживать более высокую температуру, но не обходится и без ряда недостатков. Это снова-таки некоторые сложности при монтаже, а также многослойность изделия, что не может не сказываться на надежности и долговечности, ведь разные слои соединены клеем;
- армирование стекловолокном считается самым надежным на сегодняшний день решением. Такие изделия имеют монолитную конструкцию, обладают высокой жесткостью, почти не изменяются при воздействии высоких температур. Кроме того, при монтаже такие изделия более просты, поскольку не потребуется производить специальную зачистку перед сваркой, как в случае с двумя предыдущими типами труб.
Как выбрать по маркировке
Армированные полипропиленовые трубы
Полипропиленовые трубы широко применяются для систем водоснабжения и отопления. С этим материалом легко работать и для монтажа не требуется дорогостоящих инструментов. Перед тем как выбрать полипропиленовые трубы для отопления, нужно знать какие они бывают и как маркируются. На каждом изделии есть надпись, маркировка, в которой зашифрована информация с характеристиками. Зная расшифровку обозначений, можно легко определить сферу применения при одном только взгляде на изделие. Для их изготовления используется разный пластик, который подходит для различных целей. Чтобы ответить на вопрос о том, какие полипропиленовые трубы лучше для отопления рассмотрим виды применяемого пластика:
- изделия с маркировкой РРН делаются из гомополимеров — это материал, мельчайшие частички которого состоят из одинаковых структурных единиц. Такой пластик пригоден только для холодной воды и систем вентиляции;
- изделия с маркировкой РРВ изготавливаются из блок-сополимеров. Это более сложный компонент, его молекулы состоят из чередующихся простых структурных единиц (гомополимеров), которые отличаются друг от друга. Чередование имеет системный характер, то есть упорядочено. Такие полипропиленовые трубы применимы для системы отопления«теплый пол» и водоснабжения;
- изделия с маркировкой РРR производятся из рандом-сополимера, который обладает высокой степенью кристаллизации. Это делает его достаточно крепким, чтобы применять такие полипропиленовые трубы для отопления.
Сплошной алюминиевый слой
Полипропиленовые трубы могут быть отлиты из монолитного сплошного слоя пластика, или же состоять из нескольких слоев. Однослойные изделия можно использовать только для монтажа систем с низкой температурой транспортируемого вещества. Например, для холодного водоснабжения и вентиляции. В других случаях, когда контур работает при повышенных температурах, нужно применять армированные изделия. Слой армирования трубы отопления из полипропилена бывает:
- сплошным;
- перфорированным – с отверстиями, как сито.
Армирование трубы отопления из полипропилена осуществляется алюминием или стекловолокном, основная задача которых – компенсирование линейного расширения. Для сравнения рассмотрим разницу коэффициентов. Для неармированных изделий коэффициент линейного расширения составляет 0,15%, а для изделий со слоем алюминия – 0,03%. Как видите, величины отличаются в пять раз. Для наглядности проведем расчет исходя из формулы:
Для десяти метров системы отопления из армированных полипропиленовых труб линейное расширение будет составлять 18 мм (0,03*10*(80-20)), а армированного, соответственно, 90 мм. Разница составляет 72 мм на десяти метрах контура, это существенно.
При выборе полипропиленовых труб для отопления, помимо материала для изготовления, важной характеристикой является придельное давление, которое обозначается как PN20. Числовое значение указывает на количество атмосфер, которое изделие может выдержать при температуре теплоносителя в двадцать градусов на протяжении гарантийного срока
Также на что стоит обратить внимание, так это на диаметр и толщину стенок. Примечательно, что в маркировке указан не внутренний, а наружный размер изделия
Остальные значения, такие как номер партии и сертификаты обывателю ни к чему. Разве что имеет значение производитель, это в том случае если вы хоть немного знакомы с рынком полипропиленовых труб.
Выбор диаметра трубы для отопления при помощи таблиц и онлайн калькуляторов
В интернет ресурсах можно обнаружить таблицы зависимости трубного диаметра от скоростных параметров среды V и отдаваемой им тепломощности Q. Обычно скорость не выходит за границы 0,2 — 0,7 м/с, а мощность котельного оборудования лежит в диапазоне 3000 — 40000 Вт.
Чтобы приблизительно определить размер РР-труб по Q и V, руководствуется следующими соображениями:
- Для индивидуального дома мощность теплового котла рассчитывается исходя из расхода 100 Вт тепловой мощности на 1 квадратный метр отапливаемой площади. Например, если дом имеет общую обогреваемую площадь 100 квадратных метров, то на отопление понадобится котел на 10000 Вт.
- Скорость теплового носителя в самотечных системах принимают минимальной порядка 2 — 3 м/с, с принудительной подачей циркулярным насосом — 4 — 7 м/с.
В результате по таблице на рис. 10 находим, что для подачи тепла мощностью 10000 Ватт при средней скорости движения среды по трубопроводной линии 5 м/с следует использовать ПП трубы для отопления размером в окружности 25 мм.
Стоит отметить, что более точный результат можно получить по таблицам, учитывающим температурную разницу между подачей и обраткой, а также их показания (80/60, 75/60).
При расчете трубных диаметров посредством онлайновых калькуляторов обычно вводят следующую информацию:
- площадь обогреваемого помещения;
- высоту потолков;
- максимальную температуру наружной среды;
- количество выходящих на улицу стен, иногда их ориентацию по сторонам света и относительно ветровой нагрузки;
- степень тепловой изоляции наружных стен или ее числовой коэффициент;
- тепловые параметры полового покрытия;
- тепловые характеристики помещений на чердаке;
- число окон, их размерные параметры по высоте и ширине;
- тип остекления (листовое или камерное), число листов в пакетах;
- наличие дверей на улицу, балконы и лоджии, степень теплозащиты последних (холодные, теплые).
Рис. 11 Таблица взаимосвязи теплового потока и объема прокачки теплоносителя со скоростью его перемещения и диаметром труб
Полипропиленовые трубы, какие выбрать для отопления
В настоящее время на рынке огромный выбор труб из полипропилена. Выбирая их для отопительного контура, необходимо учитывать ряд специальных требований и особенностей эксплуатации данного вида трубопроводов.
Прежде всего, нужно учитывать, что нормальная температура теплоносителя в отопительном контуре примерно 70 – 75 градусов, достигает и более высоких отметок, поэтому теплостойкость труб должна быть максимальной
Кроме этого, материал должен иметь низкий коэффициент температурного расширения, чтобы предупредить появление остаточных тепловых деформаций;
Если речь идет о многоэтажном доме, нужно принять во внимание возможность резкого повышения давления и гидроударов, поэтому, помимо термостойкости полипропиленовые трубы для отопления заявленные технические характеристики которой должны иметь высокую механическую прочность;
Учитывая низкое качество теплоносителя и наличие в нем агрессивных компонентов, материал должен обладать высокой степенью устойчивости к воздействию химических элементов.
Для оптимальной циркуляции жидкости необходимо в систему отопления, чтобы внутренняя поверхность трубы была максимально гладкой, без раковин, пор и прочего, поскольку эти дефекты способствуют появлению кавитации и гидроударам.. Всем этим техническим требованиям в полной мере соответствуют полипропиленовые трубы
Помимо этого, использование таких труб позволяет существенно снизить уровень шума от циркуляции теплоносителя. В настоящее время существует огромный выбор пластмассовых труб, попробуем разобраться в этом многообразии
Всем этим техническим требованиям в полной мере соответствуют полипропиленовые трубы. Помимо этого, использование таких труб позволяет существенно снизить уровень шума от циркуляции теплоносителя. В настоящее время существует огромный выбор пластмассовых труб, попробуем разобраться в этом многообразии.
Трубы из сплошного пластика
Начнем, как всегда, с главного: для систем отопления полипропиленовые трубы из сплошного пластика использовать нельзя! Высокий коэффициент теплового расширения, а так же низкая термостойкость позволяют не рассматривать их как вариант для монтажа отопительного контура. Применение таких труб возможно для магистральных трубопроводов, не работающих в условиях высоких температур.
Армированные полипропиленовые трубы
Армирование позволяет существенно снизить степень тепловой деформации труб из полипропилена в системе отопления. В частности, армирование алюминиевой фольгой уменьшает этот коэффициент в 5 раз, помимо этого, существенно повышается механическая прочность труб.
В настоящее время существует два метода:
- Алюминиевой фольгой. При таком методе армирующая прослойка является средним слоем. Следует отметить, что качество полипропиленовых труб, сильно, зависит от соблюдения технологии процесса сварки и при малейших нарушениях они довольно легко слоятся.
- Алюминиевой перфорированной сеткой. При этом армирующая прослойка, так же находится в середине поперечного сечения. Принципиальное отличие в том, что при литье такой трубы пластик, перетекая сквозь отверстия в сетке, при застывании образует монолитную конструкцию. Расслаивание такой трубы практически исключено.
Трудно назвать это существенным недостатком, но справедливости ради, отметим, что использование армированных полипропиленовых труб для отопления несколько осложняет процесс монтажа, поскольку требуется тщательная дополнительная обработка перед свариванием.

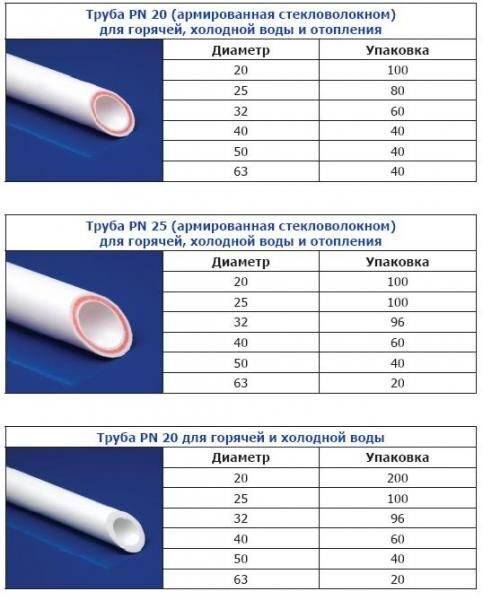

Трубы со стекловолокном
Избежать дополнительной обработки позволяет армирование стекловолокном, однако, степень температурного расширения таких труб существенно выше, чем в предыдущем варианте. Сам же армирующий элемент, как и в предыдущем случае, располагается посередине. Немаловажным является и тот факт, что стекловолокно является композитом полипропилена, поэтому расслаивание практически невозможно.
Металлопластиковые
Принципиальное отличие таких труб от полипропиленовых состоит в том, что для монтажа трубопроводов из металлопластиковых труб не требуется специальный инструментарий. Кроме этого, они легко гнутся.
Что касается термостойкости, механической прочности, то все эти характеристики позволяют использовать металлопластиковые трубы для отопления. Поскольку поперечное сечение может быть различным, в частности, существуют различные варианты толщины металлического слоя, перед окончательным выбором параметров нужной вам трубы, необходимо окончательно определить параметры будущего отопительного контура: предполагаемое давление в контуре, температурные условия и пр.
Что учитывается при выборе диаметра труб
Мощность теплогенератора. Она берется за основу и определяется индивидуально для каждого строения. На что ориентируется собственник, приобретая котел?
На совокупную площадь всех отапливаемых помещений. Именно это обязательно уточнит менеджер в точке продаж, если у покупателя возникнут вопросы по данному пункту.
Скорость теплоносителя. Если она менее 0,25 м/сек, то есть риск завоздушнивания системы, образования пробок на трассе. Превышение значения 1,5 чревато «шумами» в магистрали.
Это особенно ощутимо, когда трубы металлические, да еще и проложены открытым способом. Но в любом случае перемещение теплоносителя по трассе будет хорошо прослушиваться.
Практикой доказано, что для частного строения (с автономным отопительным контуром) следует ориентироваться на показатель в пределах от 0,3 до 0,7. Это оптимальное значение для любой системы.
Конфигурация контура. В частных домах при его монтаже, как правило (независимо от схемы), все «нитки» заводятся на коллектор. Каждая из них «нагружена» на определенное количество радиаторов.
Нет смысла приобретать трубы одного и того же диаметра для всех линий, если учесть, что чем больше сечение заготовки, тем выше цена 1 п.м.
Диаметр трубы. Наружный особой роли не играет, так как у изделий из различных материалов есть отличия в толщине стенки. Данный параметр свидетельствует лишь об удобстве крепления изделия. Внутренний диаметр – о пропускной способности трассы. Именно он и является определяющим.
Диаметры труб принято обозначать в дюймах. Для нас это непривычная (не метрическая) система, поэтому следует знать правила перевода величин. Соотношение дюйма к сантиметру – ½,54 (или 25,4 мм). Материал трубы – металлопластик, сталь, ПП, ПЭ.
Специфика строения. В первую очередь это относится к эффективности его теплоизоляции – из каких материалов она смонтирована, по какой методике и так далее.
Выбор труб для организации водоснабжения
На сегодняшний день основной сферой их применения является подача на объекты воды. Армированные трубы используются для горячего водоснабжения, а неармированные – для холодного. Материал, из которого они изготовлены, может выдерживать температуру в 90 градусов. Такие трубы хорошо себя зарекомендовали при прокладке внутренних систем.
Смотрим видео, критерии выбора:
https://youtube.com/watch?v=_-3CjfQuj8k
Этому также способствует их долговечность, срок эксплуатации может достигать 50 лет и более. К тому же даже самые лучшие трубы из полипропиленовые , выбранные для водоснабжения дома, по стоимости намного ниже, чем аналоги из меди или стали.
Предпочтение им отдается с учетом таких важных преимуществ, как:
- Невысокая стоимость;
- Прочность и долговечность;
- Несложный монтаж;
- Надежная герметичность соединений;
- Возможность применения при обустройстве отопления и подачи горячей воды.

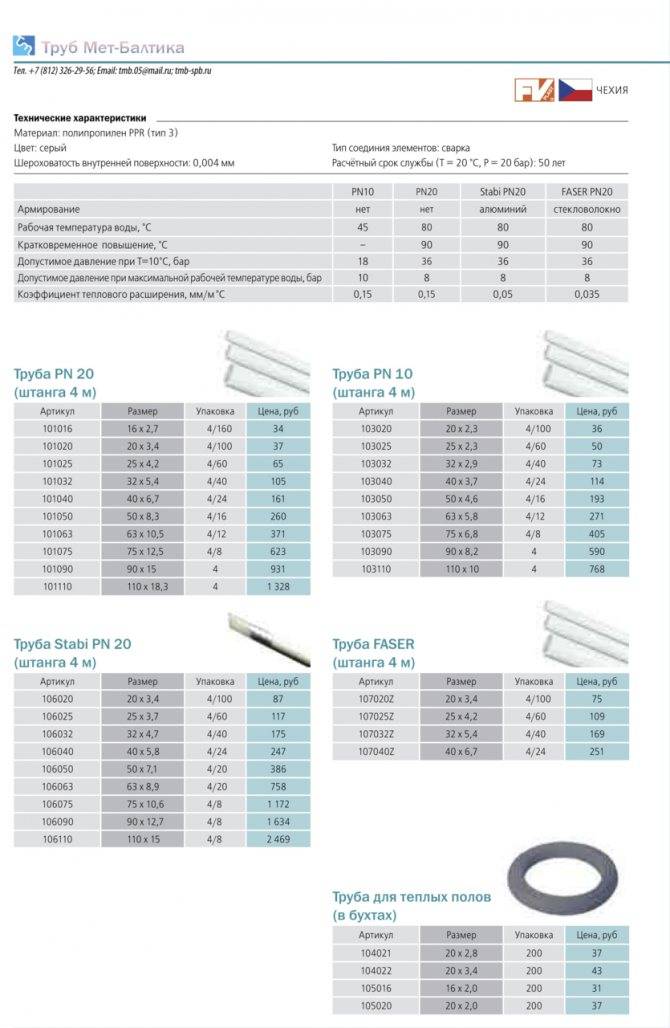

Обзор популярных производителей
Пластик постепенно вытесняет металлические трубы из водопроводных и отопительных систем. Ему не страшна коррозия, он не разрушается под воздействием агрессивных сред, способен выдерживать низкие и высокие температуры, легок и имеет невысокую стоимость.
Поэтому он и приобрел большую популярность на рынке. Сегодня основной вопрос, который интересует потребителей: какой фирмы полипропиленовые трубы лучше? Попробуем определить у кого же из производителей соотношение качества и стоимости наиболее выгодное.
Смотрим видео о продукции Рехау, мнения специалистов:
https://youtube.com/watch?v=QB-6XwSB2R8
Судя по многочисленным отзывам специалистов и домовладельцев, лидирующие позиции занимают изделия из Германии, где производят лучшие и самые качественные полипропиленовые трубы на сегодняшний день. Наиболее известными являются торговые марки:
Второе место уверенно занимают чешские изделия таких компаний, как:
- ЭКОПЛАСТИК;
- FV-Plast.
На следующей ступени находятся трубы, производимые в Турции. Самые известные бренды: Valtek и Kalde.
Полипропиленовые трубы из Китая в списке какие из них лучше находятся на четвертом месте. Можно выделить два бренда:
Самым бюджетным вариантом считается отечественная продукция:
- Политек;
- PRO AQUA;
- Heisskraft;
- РВК;
- Santrade.
Более подробно ознакомимся с тем какие бывают и чем отличаются полипропиленовые трубы российских производителей.
Смотрим видео о продукции PRO AQUA:
Изделия от фирмы PRO AQUA применяются как в системах водоснабжения промышленных, административных и жилых зданий, так и в технологических трубопроводах. Допустимая температура в них +95 градусов. Они не боятся коррозии, устойчивы к воздействию агрессивных веществ, легко монтируются, абсолютно безвредны. Способны выдержать высокое давление в 79,5 Атм, что значительно увеличивает срок их службы.
Трубы с торговой маркой РВК производит российская компания «Пластик» из Оренбурга. Изготовленные из полипропилена PN 25, они применяются в системах подачи тепла и горячей воды. Имеют внутреннее армирование из алюминия. Одним из недостатков продукции этой фирмы покупатели называют «гуляние размеров».
В Подмосковье находится завод на котором выпускаются трубы Heisskraft. Их качество довольно высокое, особенно армированных изделий, которые производятся по немецким технологиям. Возможно, что часть продукции привозится уже в готовом виде из Германии.
Продукция от компании Heisskraft
Трубы Хайсскрафт, судя по многочисленным положительным отзывам, также характеризуются неплохим качеством. Потребителей немного смущает серый цвет изделий, который вызван добавлением в полипропилен технической сажи. Но такое дополнение в состав вполне оправдано, так как сажа выполняет роль хорошего стабилизатора. Это придает трубам дополнительную прочность и эластичность, что должно радовать, а не огорчать, потребителей.

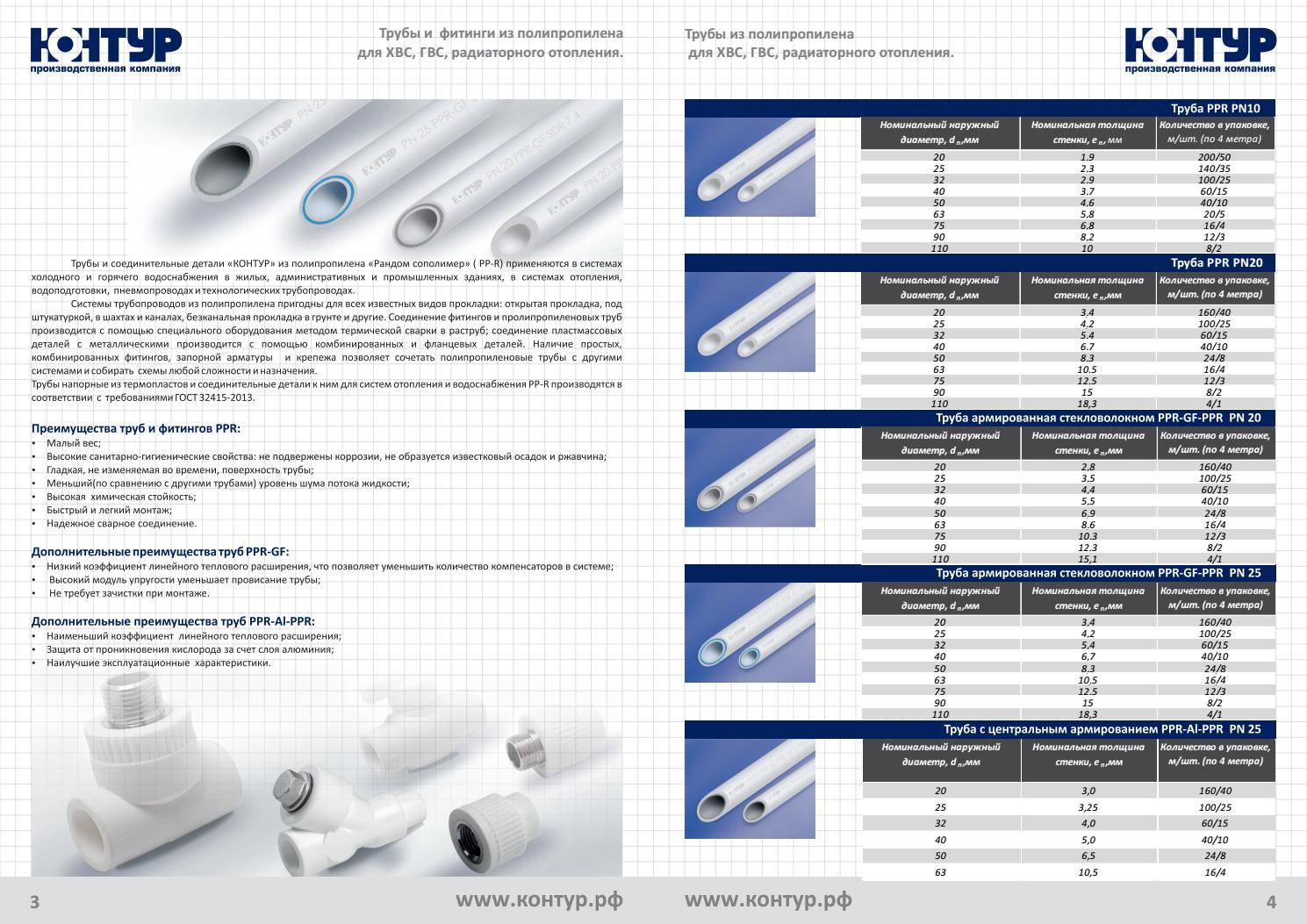

Какие бывают по качеству полипропиленовые трубы торговой марки Santrade пока сложно сказать, так как отзывы о них практически отсутствуют. Быстрее всего это объясняется пока еще не очень большой популярностью бренда.
Какой длины и толщины стенок выбирать полипропиленовые трубы марки Политек зависит от сферы их применения. По отзывам монтажников их установка не вызывает больших проблем, несмотря на подверженности деформации при сжатии.
Вывод
Приобретая продукцию российских производителей следует одновременно с трубами закупать и полипропиленовые фитинги этих же фирм, чтобы создаваемые трубопроводные системы были однородными. Отечественные изделия во многих случаях обладают теми же техническими характеристиками, что и зарубежные аналоги, но при более низкой стоимости.
Подбор труб для водопровода
Полипропиленовые трубопроводные компоненты – это практичный и относительно недорогой вариант прокладки водопровода в домах.
Для подачи холодной воды подойдет простой вариант полипропиленовых труб без специальных слоев, укрепляющих элемент. Это недорогие однослойные трубы без армирования. Смело выбирайте их.
РРН однослойная труба из твердого гомопропилена, прочная, выдерживает нагрев до 60 гр.С, более высокие температуры не рекомендованы
РРВ однослойная труба из гибкого блоксополимера, стойкая к размораживанию.
PPR однослойная труба из статистического сополимера, более прочная и стойкая к повышению температуры, восстанавливается после размораживания.
Они различаются диаметром – от 20 до 40 мм, и толщиной оболочки – от 1,9 до 6,7 мм. Толщина оболочки обозначается параметром PN10 или PN20. Эти параметры влияют на гидродинамические свойства системы и пропускную возможность водопровода. К центральному водопроводу подключаются трубы ⌀ 32 мм., для коммуникаций внутренних достаточно ⌀ 16 — 25 мм.
Для подачи горячей воды возможно выбирать подключение однослойных недорогих полипропиленовых труб:
- PPR, PPRC из сополимера пропилена и этилена – t теплоносителя мене 70 гр.С
- PPS – из специального полипропилена – нагрев не более 95гр.С
Однако для большей надежности стоит использовать армированные трубы. Специалисты рекомендуют трубы, укрепленные стекловолокном:
PPR-FB-PPR – пропилен, прослоенный стекловолоконной фиброй
PPR/PPR-GF/PPR – трехслойная труба, изнктри и снаружи из полипропилена, средний слой из композитного материала, в котором стекловолокно распределенного в матрице полипропилена. Цветной промежуточный слой на светлом фоне – отличительный внешний признак этих труб.

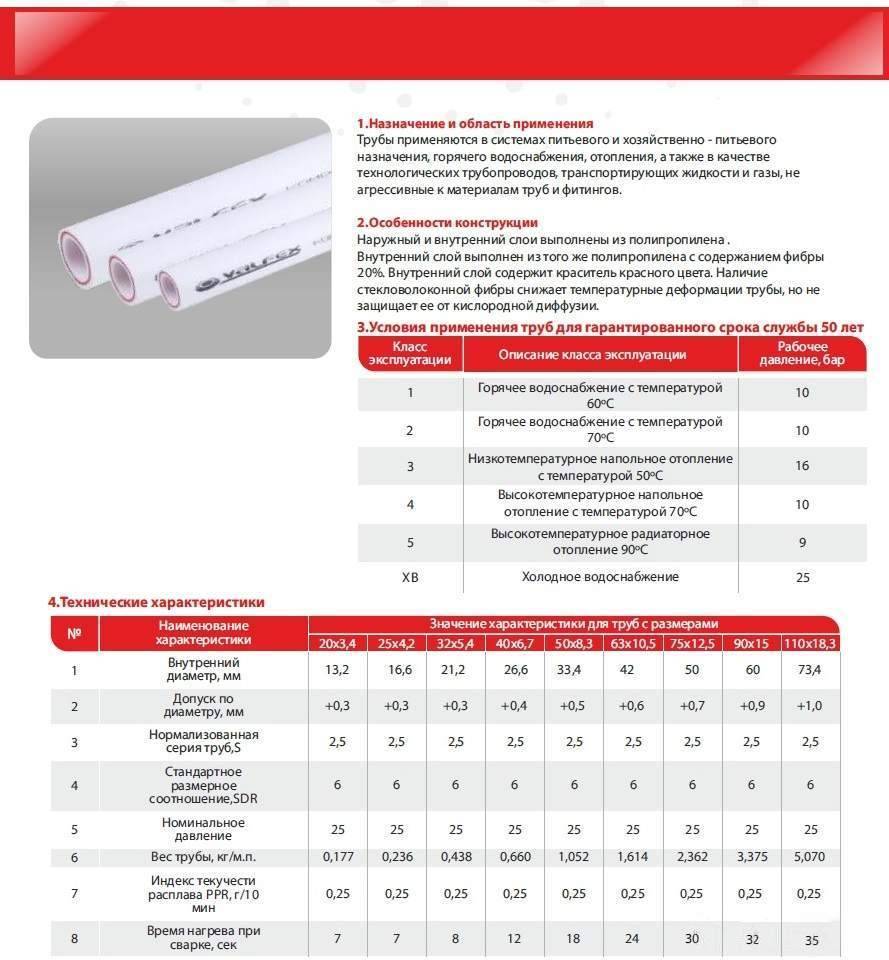

Их производят, например, итало-китайская фирма Valtec и российская компания Контур. Они превосходят варианты с алюминиевым покрытием по целому ряду характеристик, их проще монтировать, не нужно зачищать при сборке, они не вздуются в период эксплуатации и не схлопываются изнутри.
Между тем, алюминиевые трубы непроницаемы или почти непроницаемы для кислорода
Это важное свойство, так как кислород, насыщая пузырьками теплоноситель воду, создает во всех металлических компонентах системы водоснабжения так называемые кавитационные процессы. Они разрушают стенки насосов, вентилей и других частей
Сколько тепла должен подавать трубопровод
Рассмотрим подробнее на примере, какое количество тепла обычно подается по трубам, и подберем оптимальные диаметры трубопроводов.
Имеется дом площадью 250 м кв, который хорошо утеплен (как требует норматив СНиП), поэтому он теряет тепла в зимнее время по 1 кВт с 10 м кв. Для обогрева всего дома требуется подавать энергии 25 кВт (максимальная мощность). Для первого этажа – 15 кВт. Для второго этажа – 10 кВт.
Наша схема отопления двухтрубная. По одной трубе подается горячий теплоноситель, по другой — охлажденный отводится к котлу. Между трубами параллельно подсоединены радиаторы.
На каждом этаже трубы разветвляются на два крыла с одинаковой тепловой мощностью, для первого этажа – по 7,5 кВт, для второго этажа – по 5 кВт.
Итак, от котла до межэтажного разветвления поступает 25 кВт. Следовательно, нам потребуются магистральные трубы внутренним диаметром не менее – 26,6 мм, чтобы скорость не превысила 0,6 м/с. Подходит 40-мм полипропиленовая труба.
От межэтажного разветвления – по первому этажу до разветвления на крыльях — поступает 15 кВт. Здесь, согласно таблице, для скорости менее 0,6м/с, подойдет диаметр 21,2 мм, следовательно, применяем трубу с наружным диаметром 32 мм.
На крыло 1 этажа идет 7,5 кВт – подходит внутренний диаметр 16,6 мм, — полипропилен с наружным 25 мм.
Соответственно на второй этаж до разветвления принимаем 32мм трубу, на крыло – 25мм трубу, а радиаторы на втором этаже также подсоединяем 20-мм трубой.
Как видим, все сводится к несложному выбору среди стандартных диаметров имеющихся в продаже труб. В небольших домашних системах, до десятка радиаторов, в тупиковых распределительных схемах, в основном применяется полипропиленовые трубы 25мм -«на крыло», 20 мм — «на прибор». и 32 мм «на магистраль от котла».
