Виды и схемы стропильных систем: обзор и рекомендации для монтажа стропильной системы крыши

Устройство стропильных систем

Висячая стропильная система

Разновидности висячих стропил.

Основные элементы несложной конструкции такого типа:

• стропильная нога;
• мауэрлат;
• дополнительные связи.

Основным признаком висячих стропил является возникающий между ними распор. Они имеют только две точки опоры (на стены здания) и работают на изгиб и сжатие. Такая стропильная система создает сильную горизонтальную распирающую нагрузку, часть которой передается стенам. Для уменьшения такого усилия у основания стропильных ног необходим монтаж затяжки, которая одновременно будет служить и балкой перекрытия. Чем выше от внешних стен она находится, тем больше сечение и надежней крепление такая балка должна иметь. Также для таких целей следует использовать укрепленный железобетонным поясом мауэрлат.

В процессе устройства получается стропильная ферма виде треугольника. В случае образования слишком большого пролета она может иметь дополнительные связи. Вверху висячие стропильные ноги можно соединить встык или вполдерева. В большинстве случаев применяются такие деревянные стропильные конструкции при наличии пролетов до 9 м. Уклоны для крыш под такой вид стропильной конструкции рекомендуется назначать в пределах 25º…45º.

Схема крепления стропил к мауэрлату.

Преимущества использования висячих стропил:

• высокая жесткость конструкции;
• несложный монтаж для пролетов до 9 м;
• простая схема расчета конструкции;
• отсутствие сложных узловых соединений в системе.

Висячие стропила в большинстве случаев применяются для жилых домов с двускатной крышей, нежилых зданий (1-3 этажа), имеющих свободную планировку верхнего этажа либо с отсутствием каркаса или внутренних несущих продольных стен.

Наслонные несущие системы

Наслонная стропильная конструкция устанавливается в домах, имеющих среднюю несущую стеновую перегородку или столбчатые промежуточные опоры. Стропила в данном случае будут представлять собой наклонные балки, которые пятками упираются в наружные несущие стены, а опорой для верхушки служит коньковый прогон. В свою очередь коньковый прогон поддерживается вертикальными стойками, упирающимися на внутреннюю несущую стену.

Именно такое устройство позволяет этим элементам работать только на изгиб. Если при монтаже образовался слишком большой пролет, тогда деревянную конструкцию кровли дополняют подкосы, горизонтальные затяжки и дополнительные ветровые связи.

Разновидности наслонных стропил.

Основным преимуществом данного вида стропильной системы является ее облегченная конструкция, независимо от ширины дома, так как требуется гораздо меньше пиломатериалов. Кроме того, она считается и наиболее долговечной, так как находится в условиях постоянного сквозного проветривания. Такой фактор препятствует возможному ее загниванию. Монтаж наслонной системы может быть выполнен с лежнем, с подкладками и со шпренгелями под стойку.

Деревянные стропильные системы включают следующие элементы:

• стропильные ноги;
• мауэрлат;
• коньковый прогон;
• лежни (подкладки либо шпренгели);
• стойки;
• подкосы;
• распорки.

Рассмотрим подробнее значение каждого элемента для стропильной конструкции.

Наслонные стропила. Основными частями в системах такого типа являются стропильные ноги, принимающие на себя основные нагрузки и далее распределяющие их на наружные и внутренние опоры. Устанавливаются они при длине пролета от 4,5…6 м и выполняются из бревен, диаметр которых равен 18…20 см. При наличии дополнительной опоры можно увеличить ширину перекрытия до 12 м, а двух – до 15 м.

Пример закрепления узла опирания стойки.

У таких брусьев обычно стесывается верхний кант, что облегчает монтаж обрешетки. Чаще всего на изготовление стропильных ног подбираются доски, имеющие размер 6х22 см. Но более точные размеры сечений определяются с помощью специальных формул или таблиц. В среднем они соответствуют:

1. Бревно – d 12 см.
2. Пластины – d/2 – 14/2 см.
3. Доски – 4х15.

Для прочности соединения используются болты, нагели и скобы, а также зуб и пластины из металла. Чтобы избежать попадания осадков на нижнюю часть стропильной системы, осуществляется монтаж отвесов. Технологический процесс установки кровли предполагает ее вынос за границы внешних стен на 50 см. Карнизный отвес должен быть не менее 550 мм.

Все опорные поверхности должны быть горизонтальными, в противном случае может возникнуть распор или нога начнет сползать. Ни в коем случае нельзя делать врезку в мауэрлат и прогон, так как происходит ослабление бруса и прогона, что способствует загниванию при попадании влаги в эти места.

https://youtube.com/watch?v=52Oid8iAZEg

Основные разновидности стропильных систем

Виды стропильной системы являются многочисленными, поэтому перед возведением дома важно разобраться во всех разновидностях, чтобы выбрать оптимальный вариант для конкретного строения. К этим типам относится:

• Односкатная стропильная система. В такой крыше все стропила представлены балками, опирающимися о стены строения. Нередко стены обладают в строениях разной высотой, а в этом случае формируется скат с некоторым уклоном. Если стены обладают одинаковой высотой, То можно сделать даже плоскую крышу. Такой вид стропильной системы редко применяется для жилых домов, так как оптимально пользоваться им для разных небольших строений, например, бани или гаража.
• Двускатная стропильная система. Этот вид представлен рядом ферм в форме треугольника. Соединяются все стропила под некоторым углом, что создает два ската. Данный вариант стропильной системы считается простым в формировании, поэтому нередко владельцы сооружений занимаются данным процессом самостоятельно. По-другому она называется щипцовой.

Видео по теме:

https://youtube.com/watch?v=fOlIW8FXVP8

Ломаная. Считается разновидностью двускатной конструкции, но в процессе ее создания формируется скат с определенным изломом. Под такой крышей оптимально делать мансарду, обладающую просторными размерами и другими оптимальными параметрами.

Четырехскатная стропильная система. По-другому называется полувальмовой, причем представлена она двумя скатами в форме трапеции, а также двумя треугольными скатами, которые находятся на торцах сооружения. Такая крыша обладает привлекательным видом, но процедура ее создания считается сложной и специфической.
Четырехскатная. Она так же называется вальмовой. Состоит из двух вальм, имеющихся в торце строения, а также из двух боковых скатов, представленных в форме трапеции. При грамотном формировании такой конструкции обеспечивается организация крыши, отличающейся повышенной устойчивостью перед сильными ветрами и прекрасной теплоизоляцией.

Шатровая стропильная система. В нее входит четыре вальмы треугольной формы, которые сходятся в центре. Используется этот вариант только для строений, имеющих квадратную форму. Неплохо смотрятся на небольших архитектурных формах, к которым относятся беседки или бани.
Судейкина. Эта конструкция используется достаточно редко, хотя некоторые люди предпочитают именно ее создавать на своих домах за счет наличия многочисленных плюсов. Для ее организации формируется ряд из балок, соединенных особым способом, поэтому по внешнему виду напоминает пологую шатровую крышу. К ней прикрепляется 4 треугольных ската, причем их вершины направлены вниз, а именно к углам строения. Между ними формируются значительные по размеру фронтоны, поэтому под такой конструкцией легко можно сделать крупную мансарду, отличающуюся прекрасными теплоизоляционными свойствами и хорошим освещением. Еще одним плюсом такой крыши является то, что на ней практически не задерживается снег, поэтому во время монтажа водосточной системы можно сэкономить значительное количество средств.

Таким образом, виды стропильных конструкций являются многочисленными, причем каждая разновидность создается особым образом и обладает некоторыми плюсами и недостатками. Выбирается конкретный вариант в зависимости от самого строения.

Мауэрлат узлы крепления стропильных ног

Опирание деревянных стропил на мауэрлат может выполняться по двум технологиям :

• жесткое крепление к мауэрлату;
• скользящее крепление к мауэрлату.

При жестком креплении полностью исключаются любые виды смещения стропильной ноги, которая упирается в мауэрлат (изгибы, сдвиги, кручение). С этой целью при монтаже стропильной системы кровли установка стропил может выполняться с применением подшивного бруска, который предотвращает соскальзывание стропильной ноги в месте опирания. Боковые сдвиги при этом методе соединения исключаются благодаря установке металлических уголков.

Во втором варианте жесткого крепления стропильной ноги на мауэрлат необходимо выполнить запил (седло) в нижней части стропильного бруса или доски. Плоскость опирания должна быть горизонтальной, для этого запил в стропилах производится под углом, соответствующим наклону ската. Для фиксации узла с обеих сторон стропила под углом вбивается по гвоздю (внутри мауэрлата они должны быть скрещенными), сверху вертикально через стропило в мауэрлат вбивается третий гвоздь.

Скользящее крепление обычно используется при возведении стропильной системы на доме из бруса или бревна. Основанием для опирания стропильных ног в этом случае служит не мауэрлат, а верхний венец сруба. Чтобы избежать деформации крыши при усадке дома, необходимо выполнить узел с определенной степенью свободы для стропильной ноги. Нередко с этой целью используется специальный крепежный элемент из металла – скользящая опора («салазки»). Его верхняя часть представляет собой петлю, которая смещается по направляющей, закрепленной на стропильной ноге, при изменении геометрии сруба.

Используются и другие методы монтажа скользящего узла. В стропильной ноге выполняется запил, балка устанавливается срезом на верхний венец, после чего закрепляется одним из способов :

• посредством одного вертикально забитого гвоздя;
• с помощью забитых с двух сторон гвоздей, скрещивающихся в мауэрлате;
• посредством скобы;
• выполнив единичную фиксацию стальными крепежными пластинами.

Такой метод крепления оставляет возможность элементам системы смещаться друг относительно друга при изменении геометрии строительных конструкций.

Коньковые соединения

Устройство стропильной системы кровли с двумя скатами подразумевает наличие в верхней части крыши горизонтального ребра, образованного в результате примыкания скатов – конька. Коньковый узел может выполняться несколькими способами, выбор зависит от типа стропильной системы и особенностей самого здания.

Наслонная конструкция подразумевает крепление стропильных ног на коньковый прогон – горизонтальную балку, расположенную на стойках параллельно длинным стенам дома. Верхние концы стропильных ног следует запилить под углом, соответствующим углу наклона скатов. Примыкания срезанных торцов стропил к коньку должны быть максимально плотными. В качестве крепежных элементов используются гвозди. Наслонные стропила применяются, если есть возможность установить на внутренней стене или столбчатых опорах стойки для крепления конькового прогона. Кроме того, стены должны быть оснащены мауэрлатом для опирания стропил.

Сборка стропильной фермы висячего типа требует соединить верхние концы пары стропильных ног. Для этого торец каждого из стропил подрезается под углом, равным углу наклона крыши, балки соединяются плоскостями срезов — требуется обеспечить плотность их примыкания. Фиксируются при помощи двух гвоздей, забитых под углом в верхние плоскости стропил. Затем с каждой стороны прибивается по деревянной накладке или металлической пластине, которые закрывают место стыка.

Чтобы обеспечить коньку необходимую прочность, может выполняться врубка в полдерева: в этом случае вместо плоскости сопряжения соединения встык, стропила соединяются уступом. Далее сверлится сквозное отверстие под шпильку или болт диаметром 12 или 14 мм, для крепления используются гайки с широкими шайбами.

Если на стене сруба предстоит установить скользящие опоры или создать примыкания (сопряжения стропила с мауэрлатом) с некоторой степенью свободы, коньку следует уделить особое внимание. Рекомендуется выполнить подвижный узел соединения, чтобы крыша не деформировалась при неравномерной усадке сооружения

С этой целью концы стропил соединяются металлическим пластинчатым шарниром

С этой целью концы стропил соединяются металлическим пластинчатым шарниром.

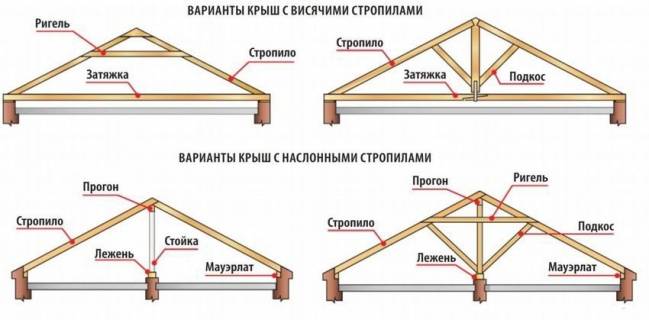

Разновидности стропильных систем

Крыша может быть обустроена одним из видов стропильной системы, которых существует всего два:

• Висячие стропила;
• Наслонные стропила.

Висячая стропильная система

Такая система оптимальна в случае двускатной кровли, когда величина пролета между стенами составляет не более 6-ти метров, но при установке дополнительных элементов применима и для более широких вариантов проемов. Нижней основой для опоры служит мауэрлат, верхняя же часть конструкции упирается друг в друга. Такая конструкция содержит и затяжку – необходимую для снятия нагрузки со стен, за счет уменьшения распора стропил. Балочные затяжки устанавливаются снизу стропильных ног и могут выполнять функции балок перекрытия.

Внимание! Роль затяжки необязательно может выполнять деревянный брус, им может стать и перекрытие из железобетонных конструкций, которым в некоторых домах оборудуется верхний этаж.

Если затяжка расположена выше нижней части стропильной системы, то она называется ригелем. К важным моментам обустройства стропильной системы такого типа можно отнести:

• Не следует допускать, чтобы кровельный свес опирался на нижнюю часть стропильных ног, которые выводятся за пределы стенки. В такой ситуации лучше всего использовать кобылку (ширина свеса при этом устанавливается в пределах одного метра). При таком обустройстве стропило будет опираться на мауэрлат. Сечение бруса для кобылки выбирается меньшим, чем для стропил;
• Чтобы придать крыше дополнительной жесткости, и не допустить ее шатания и разрушения сильными порывами ветра, на скате прибивается ветровая доска, к мауэрлату от конька;
• При влажности материала, используемого для обустройства стропильной системы более 18%, следует предусмотреть шаткость, которую будет вызывать постепенное высыхания древесины. Именно поэтому крепеж должен осуществляться болтами или винтами, а не гвоздями.

Наслонная стропильная система

Такое обустройство применимо для кровель с расстояниями между стен от 10 метров (максимум 16 метров). Уклон может быть выполнен под любым углом, а внутри здания находятся несущие стены или поддерживающие колонны. Сверху для стропил основной опорой служит коньковый прогон, а снизу эту функцию выполняет мауэрлат. Поддержку внутреннего прогона осуществляет или внутренняя стена, или стойки. За счет наличия только вертикального типа нагрузок, отпадает необходимость в монтаже затяжки.

При 16-ти метровом пролете замена прогона конька выполняется двумя боковыми конструкциями, опорой для которых будут служить стойки.

Важно! Отсутствие изгибов стропильных ног обеспечивается такими узлами, как подкосы и ригели.

Особое внимание на обустройство крыши с использованием стропильной системы наслонного типа следует обратить на такие нюансы:

• Толщина всех деревянных элементов должна составлять как минимум 5 см;
• Бруски должны иметь гладкую поверхность, а также требуют обработки антисептическим средством, для предотвращения развития гниения и образования грибка;
• Следует строго соблюдать правила обустройства стропильной системы, не выполняя монтаж дополнительных элементов по своему усмотрению, так как это может привести к нарушению прочности и целостности всей конструкции;
• Расположение мауэрлата относительно стен должно быть строго горизонтально, чтобы предотвратить опрокидывание опор;
• Расположение стоек и откосов стараться делать максимально симметрично;
• Обязательно следует предусмотреть техническую вентиляцию, которая будет позволять воздуху беспрепятственно циркулировать и высушивать воздух;
• Обязательно следует выполнять качественную гидроизоляцию кровли;
• Если опора, подкос или нога стропил не имеет опоры, то ее длина не должна превышать 4,5 метров.

Особенности расчетов стропильной системы двускатной крыши показаны в видео:

https://youtube.com/watch?v=bLRDhuI7RQY

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров.  Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника. В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна

В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

Как увеличить несущую способность стропил

Необходимость в усилении деревянных стропил может возникнуть, если они недостаточно прочны на прогиб, даже если их сечение подходит для нагрузки, которая на них приходится. Для этого используют

• разгружающие балки (подмоги),
• подкосы,
• двухсторонние накладки.

Подмоги ставятся между мауэрлатом и подстропильной ногой (подкосом). Прикрепляют их с помощью болтов или специальных пластин с зубцами.

Двухсторонние накладки применяются, чтобы избежать прогиба стропильной ноги в месте ее опирания на подкос. Именно в этом месте возникает максимальный изгибающий момент. С помощью накладок увеличивается сечение бруса на проблемном участке. Накладки крепятся гвоздями или специальными болтами.

Если стропила прогнулись, их выпрямляют с помощью домкрата (гидроцилиндра), а затем вставляют прочные горизонтальные распорки для удержания соединяемых стропил в прямом состоянии. Таким образом получается конструкция в виде буквы «А».

Важно! Прежде чем выпрямлять стропила, необходимо укрепить место их стыка с мауэрлатом, чтобы во время работы домкрата стропильные ноги не соскочили с балки

Комбинированные системы ↑

В некоторых случаях для повышения жесткости и стабилизации геометрических параметров стропильных конструкций из дерева на определенных участках используют элементы из металла

Это важно, например, для изготовления опор под коньковые прогоны, испытывающие наибольшие нагрузки. Пролеты между деталями из металла также часто заменяют на деревянные детали

Такие комбинации позволяют получить конструкцию, прочность которой гораздо выше деревянной, кроме того, это дает возможность использовать деревянные стропила для создания безраспорно-наслонной системы.

Однако, в данном случае необходимо либо хорошо изолировать металл от дерева, либо периодически обрабатывать деревянные детали противогнилостными средствами. На поверхности металлических деталей при отрицательной температуре воздуха появляется конденсат, который является причиной порчи древесины.

При использовании комбинированных систем необходимо изолировать древесину от металла при помощи рубероида

Качественное изготовление стропил имеет очень большое значение для безопасности дома и его надежной защиты от непогоды. Эта работа требует теоретической подготовки и серьезных практических навыков. Кроме того, это тяжелая, ответственная и опасная работа, связанная с подъемом и монтажом тяжелых грузов на высоте. Правильным решением будет привлечение для установки стропильных ферм специалистов, обладающих достаточным опытом.

Виды

Конфигурация каркаса крыши зависит от архитектурных особенностей перекрываемого сооружения. Кровля должна учитывать количество несущих опор внутри или снаружи дома, чтобы равномерно распределить ложащуюся на них нагрузку. Различают следующие виды стропил:

1. Наслонные. Наслонными стропилами называют каркас крыши, который опирается как на наружные несущие стены, так и на внутренние. В роли внутренних пор может выступать ряд колонн или капитальная перегородка между комнатами, предусмотренная проектом. Дополнительная внутренняя опора используется в качестве поддержки под коньковый прогон. С помощью наслонных стопил можно перекрывать сооружения большой площади без потери жесткости.

2. Висячие. Стропила висячего имеют опору только в одной точке – в месте стыковки с мауэрлата. Другим концом они опираются друг на друга без поддержки конькового прогона. Такая система подходит для сооружений, в которых не предусматривается внутренняя капитальная стена. Стропильные фермы такого типа имеют устойчивую форму в виде равностороннего треугольника, поэтому не нуждаются в стабилизирующих элементах.

Виды крыш

Зависимость устройства каркаса от уклона

Что это такое?

Кровля дома является многофункциональным элементом. Она одновременно выполняет технические, эксплуатационные и эстетические задачи. От качественной проработки всех элементов зависит успех ее использования, а уникальный внешний облик может сделать строение особенно привлекательным.

Традиционная двускатная крыша, имеющая два фронтона, называется двухщипцовой. Если проект предусматривает наличие нескольких элементов, состоящих из парных фронтонов или щипцов, то она называется многощипцовой. Подобное сооружение считается самым сложным из-за наличия большого количества различных архитектурных элементов. Именно они делают кровлю наиболее привлекательной и оригинальной, способной даже самому обычному зданию придать образ средневекового замка.

Монтаж обрешетки и утепление кровли

Обрешетка — завершающий этап в возведении стропильной системы, ведь на обрешетку уже укладывают кровельное покрытие. Для установки используют сухие бруски или доски без трещин и сучков. Монтаж выполняют двумя способами:

• Сплошную обрешетку делают из досок, которые укладывают вплотную друг к другу параллельно. При этом настил должен быть ровным, без щелей и впадин. Такая конструкция подходит для рулонных кровельных материалов (рубероид и пр.), шифера, стальных листов и профнастила.
• Обрешетку вразрядку делают из брусков, которые укладывают на определенном промежутке друг от друга. Рекомендуемое расстояние между брусками — 50 сантиметров. Такая обрешетка оптимально подходит для укладки черепицы.

После укладки обрешетки проводят утепление и гидроизоляцию кровли. Особенно важен этот этап, если вы планируете организацию мансарды. На обрешетку укладывают гидроизоляционный материал. Можно использовать полиэтиленовую пленку. Пленку укладывают внахлест и закрепляют при помощи строительного степлера.

Если на чердаке не планируется жилое помещение, в качестве утеплителя часто используют керамзит. Он не подвергается воздействию грызунов и влаги

При этом важно укладывать материал плотным слоем, чтобы не оставалось зазоров и щелей. Учтите, что такой слой увеличит нагрузку на стены и фундамент дома

Из чердачного помещения можно легко сделать подсобную комнату при помощи обустройства пола досками.

Утепление мансарды проводят с использованием минваты в рулонах или плитках. Такой материал легко и быстро укладывается, характеризуется малым весом и высокой плотностью. Он создает хорошую пароизоляцию, не подвергается воздействию грызунов и эффективно заполняет пустоты.

Не забывайте обработать стропила, балки, доски и другие деревянные элементы защитными средствами! Такие составы обезопасят древесину от негативного влияния влаги и насекомых. Без обработки дерево быстро отсыревает, гниет и разрушается. Придется часто делать ремонт и заменять пострадавшие элементы.

Монтаж стропильной системы

Прежде чем начать монтаж стропильной системы двухскатной крыши необходимо выполнить крепление мауэрлатов к продольным стенам с помощью анкерных болтов. Далее следует определиться с оптимальным сечением стропильных ног, которое зависит от их длины и расстояния между ними. Для этого необходимо произвести . Если требуется, чтобы пиломатериалы имели другую ширину и длину стропильных ног, то требуемый размер достигается путем их сращивания (наращивания) при помощи крепежных элементов.

Если предполагается возвести кровельную конструкцию своими руками, требуется произвести расчет, исходя из ширины крыши и ее высоты до конька. Стандартная схема предполагает создание стропильной конструкции, в основе которой лежит равнобедренный треугольник. Простые геометрические построения и расчеты дают возможность вычислить длину стропильных ног: к квадратному корню из суммы квадратов высоты до конька и половины ширины крыши следует прибавить припуск на карнизный свес.

Требуемое количество стропил зависит от длины крыши и выбранного кровельного материала. Обычно шаг стропильных конструкций составляет 1,2 – 1,5 м. Не рекомендуется превышать данные значения.

На основании длины стропильной ноги и длины конька крыши (включая припуски на свесы) выполняется расчет площади кровельной поверхности – для этого указанные величины следует перемножить.

При расчете пиломатериалов необходимо учесть наличие таких элементов стропильной конструкции, как:

• мауэрлат;
• конек;
• стропильные ноги;
• стойки;
• прогоны;
• ригели;
• подкосы.

В зависимости от вида кровельного материала определяется тип обрешетки. Она может быть разреженной (с разным шагом) или сплошной, под мягкие покрытия выполняют сплошную обшивку листовым материалом. Если монтируется полувальмовая кровля, также необходимо подсчитать количество кровельного и конструкционного материала для устройства вальм – треугольных срезанных вершин над торцевыми стенами дома.

Установка стропил происходит в следующем порядке:

1. Вначале делается шаблон, по которому будут собираться стропильные фермы. Для этого берутся две доски (длина доски равна длине стропильной ноги) и соединяются с одного края между собой одним гвоздем.
2. Получившаяся конструкция (ножницы), свободными краями досок кладется на опоры, в места, где будут опираться стропильные ноги. Полученный, финальный угол – угол наклона ската крыши, необходимо зафиксировать с помощью нескольких гвоздей, а для лучшей фиксации угла, закрепить между досками поперечную перекладину.
3. Далее делается еще один шаблон, с помощью которого, будут выполняться монтажные запилы на стропилах. Проще всего его изготовить из фанеры.
4. На стропилах вырезают монтажные запилы при помощи шаблона и соединяют между собой под углом наклона ската. Получившийся треугольник называют стропильной фермой, который поднимают на крышу с помощью вспомогательных конструкций (лестница, лаги и т.п.) и крепят к мауэрлату.
5. В самом начале устанавливают две крайние фронтонные фермы. Для их правильной горизонтальной и вертикальной установки используют временные подкосы, которые к ним крепят.
6. Между крайними вершинами ферм протягивают шнур, который служит для обозначения будущего конька, а также для уровня остальных промежуточных стропил.
7. Далее поднимаются и устанавливаются остальные стропильные фермы на ранее подсчитанном расстоянии (не менее 0.6 м) друг от друга.
8. Громоздкие конструкции, в зависимости от необходимости, укрепляются ригелями, подпорами, подкосами и т.п.
9. Коньковый брус (прогон) устанавливают на специальных опорах. Дальше к нему крепятся промежуточные, диагональные и короткие стропила.
