Во сколько обойдётся заливка буронабивной сваи для забора или для фундамента: онлайн-калькулятор с разъяснениями

Основные схемы размещения

Существует несколько разновидностей схем расположения свай:

Свайное поле.
Свайный куст.
Свайная полоса.

Свайное поле представляет собой участок с равномерно распределенными по всей площади опорами.

Используется для жилых или вспомогательных построек, обладающих подходящим весом, этажностью и материалом для использования винтовых свай. Свайные кусты применяются для создания опорной конструкции под точечные объекты — вышки электропередач или мобильной связи, колонны, трубы котельных и т.п.

Свайные полосы служат фундаментом для линейных сооружений — ограждений, заборов, набережных и т.п.

При проектировании схемы расстановки опор учитывается конфигурация, геометрические и функциональные особенности всех элементов сооружения. Нередко используются смешанные, или комбинированные схемы расположения свай, когда совместно со свайным полем наблюдаются участки с кустами и полосами.

Необходимо учитывать, что минимальное расстояние между соседними сваями не должно превышать 2 диаметра, а между соседними рядами — 3 диаметра режущих лопастей

Это важно, так как при погружении грунт теряет свою плотность, на восстановление которой уходит большое количество времени

Этапы возведения забивного свайного фундамента

Прежде чем приступить к монтажу фундамента, необходимо рассчитать необходимые параметры и составить проект здания и самого фундамента с учетом веса, планировки и других особенностей будущей постройки.

При проектировании учитываются несколько факторов.

Особенности грунта.

глубина залегания грунтовых вод;
агрессивность среды;
тип грунта;
уровень затопления почвы и т.д.

Вес, который придется выдерживать фундаменту.

масса самого строения;
снеговая нагрузка;
эксплуатационная нагрузка (мебель, люди и т.п.);
масса кровли, чердачного перекрытия и т.д.

Места расположения свай. Сваи располагаются:

на каждом углу по наружному периметру;
на местах пересечения внутренних стен и стыках наружной и внутренней стены;
дополнительные сваи располагаются по периметру здания и внутренних помещений, расстояние между сваями должно быть не более 3 метров.

Проект расположения свай.

Процесс монтажа

Забивание свай – основной монтажный этап при возведении данного типа фундаментов.

Этап 1. Подготовительный.

Прежде чем приступить к монтажным работам, проводится подготовка территории, осуществляется отведение грунтовых вод и рытье котлована. Делается разметка территории, места установки свай отмечаются колышками.

Этап 2. Забивание свай.

Сваи с помощью спецтехники поднимаются и устанавливаются в отведенных местах. Затем с помощью сваебойной машины столбы погружаются в грунт.

Этап 3. Выравнивание.

Установленные сваи проверяются на отклонения и подрезаются до требуемого уровня.

Этап 4. Оборудование ростверка.

Наземная часть свайных столбов соединяется ростверком, чаще всего бетонным. Для его монтажа устанавливается опалубка, проводится армирование и бетонирование. Так же ростверк может быть выполнен из деревянного бруса или метала, в зависимости от материала изготовления свай.

Общие данные о буронабивных сваях

Буронабивные и буросекущие сваи могут состоять лишь из бетона, однако новые железобетонные конструкции имеют более высокие эксплуатационные характеристики за счет применения арматуры. Несмотря на кажущуюся сложность данной технологии, абсолютно все этапы их изготовления могут быть выполнены и неподготовленными лицами без специального образования. Помните, что армирование буронабивных свай – эта относительно простая технология, которая позволит значительно укрепить фундамент Вашего дома.

Для проведения работ по созданию подобного фундамента Вам потребуются некоторые специфические инструменты:

Автоматический бур – в зависимости от глубины, на которую необходимо погрузить сваю, бур выбирается соответствующей мощности и длины бурильной рукояти. Конечно, если глубина невелика, то можно применять обычные ручные садовые буры, однако гораздо эффективнее и быстрее работы будут проведены с автономным бензорубом или буровой установкой;
Одна или несколько бетономешалок, совковые лопаты, мастерки и ведра;
Болгарка с минимальным набором дисков для работы с арматурой;

Кроме всего прочего, перед началом работ необходимо проверить запас необходимых материалов, среди которых обязательно наличие:

Обсадных труб или рубероида;
Арматуры для усиления или армирования буронабивных свай;
Необходимое количество цемента, песка, щебня – для создания раствора бетона надлежащего качества;

Помните, что обеспечив себя всем необходимым заранее, Вы сведете к минимуму временные потери в будущем.

Сжатие и разрыв свай

Как было упомянуто выше, для проведения работ по армированию буронабивных свай необходимо предварительно провести бурение скважины. На современном строительном рынке Вы без труда найдете множество различных буров (ручных, бензиновых или электрических) по самым доступным ценам.

Известно, что сваи прекрасно справляются с механической деформацией на разрыв и сжатие. В отличие от них, фундамент способен справляться лишь с сжатием. Именно совместным использованием двух конструкций возможно достичь высоких показателей противостоянию с сильнейшим морозным пучением или же пучением в рыхлых почвах. Очень хорошо для решения подобных проблем себя показали буронабивные сваи с диаметром 30 см. Именно такой поперечник позволяет справиться с чрезмерными нагрузками практически в любых условиях.

Армирование вертикальным методом, показывает максимальную прочность

Для придачи максимальной прочности необходимо проводить армирование вертикальным методом. Для этого используют арматуру с диаметром в 1 см (иногда 1,2 см). Гладкие прутья используются для скрепления арматуры в единую конструкцию через один метр. Диаметр гладких прутьев может варьироваться от 6 до 8 мм, а длина – до 8 см. Таким образом, возможно бюджетное создание надежной, жесткой, прочной металлической конструкции, которая впоследствии будет погружена непосредственно в полость скважины.

Итак, несмотря на относительную сложность процесса создания подобной укрепляющей конструкции, ее основным преимуществом является низкая стоимость по сравнению с технологиями по укреплению фундамента. Для ее создания применяют очень доступные материалы, которые возможно приобрести в любом строительном магазине, что позволяет ее применять при возведении каркасных домов, дач, гаражей, бань и загородных домов.

Именно благодаря устойчивости к высоким нагрузкам на сжатие и разрыв буронабивные сваи диаметром 300 мм получили такую большую популярность. Помните, что стандартный бетонный фундамент практически не способен переносить такие виды нагрузок, что приводит к его быстрому разрушению. Подобные разрушения зачастую приводят к появлению повышенной влажности, грибка, плесени, потере температуры и многим другим отрицательным последствиям, которые способны значительно ухудшить микроклимат в помещении.

Согласитесь, что минимальные финансовые потери, которые Вы можете понести в ходе создания и установки буронабивных свай, это адекватная цена за комфорт и удобство на протяжении многих лет Вашей жизни в будущем доме.

Сбор нагрузок

Перед расчетом буронабивного фундамента также необходимо выполнить сбор нагрузок от всех вышележащих конструкций. Потребуется два отдельных вычисления:

нагрузка на сваю (с учетом ростверка);
нагрузка на ростверк.

Это необходимо потому, что отдельно будет выполнен расчет ростверка свайного фундамента и характеристик свай.

При сборе нагрузок необходимо уесть все элементы здания, а также временные нагрузки, к которым относится масса снегового покрова на крыше, а также полезная нагрузка на перекрытие от людей, мебели и оборудования.

Для расчета свайно-ростверкового фундамента составляется таблица, в которую вносится информация о массе конструкций. Чтобы рассчитать эту таблицу, можно пользоваться следующей информацией:

Конструкция	Нагрузка
Каркасная стена с утеплителем, толщиной 15 см	30-50 кг/кв.м.
Деревянная стена толщиной 20 см	100 кг/кв.м.
Деревянная стена толщиной 30 см	150 кг/кв.м.
Кирпичная стена толщиной 38 см	684 кг/кв.м.
Кирпичная стена толщиной 51 см	918 кг/кв.м.
Гипсокартонные перегородки 80 мм без утепления	27,2 кг/кв.м.
Гипсокартонные перегородки 80 мм с утеплением	33,4 кг/кв.м.
Междуэтажные перекрытия по деревянным балкам с укладкой утеплителя	100-150 кг/кв.м.
Междуэтажные перекрытия из железобетона толщиной 22 см	500 кг/кв.м.
Пирог кровли с использованием покрытия из
листов металлической черепицы и металлических	60 кг/кв.м.
керамочерепицы	120 кг/кв.м.
битумной черепицы	70 кг/кв.м.
Временные нагрузки
От мебели, людей и оборудования	150 кг/кв.м.
от снега	определяется по табл. 10.1 СП “Нагрузки и воздействия” в зависимости от климатического района

Собственный вес фундаментов и ростверка определяется в зависимости от геометрических размеров. Сначала требуется вычислить объем конструкции. Плотность железобетона при этом принимается равной 2500 кг/куб.м. Чтобы получить массу элемента, нужно объем умножить на плотность.

Каждую составляющую нагрузки нужно умножить на специальный коэффициент, который повышает надежность. Его подбирают в зависимости от материала и способа изготовления. Точное значение можно найти в таблице:

Тип нагрузки	Коэффициент
Постоянная для: – дерева – металла – изоляции, засыпок, стяжек, железобетона – изготавливаемых на заводе – изготавливаемых на участке строительства	1,1 1,05 1,1 1,2 1,3
От мебели, людей и оборудования	1,2
От снега	1,4

Стоимость

При выборе опоры длиной в 3 м, лопасти – 30 см, диаметром 10,8 мм, толщиной стенок 0,4 см, её стоимость будет от 1750 рублей.

Например, если строить два этажа и использовать профилируемый брус с коробкой 6 х 9 м, потребуется около 12 свай. Минимальные затраты, в этом случае – 21 000 рублей. Установка опор может колебаться от 350 до 12 600 руб.

Дополнительные расходы на монтаж:

Перед основной обвязкой брусом оголовка – 200 х 12 стержней =2400 руб. Сварные наконечники из расчёта 500 х 12 = 6000 рублей.
Использование усиленной лопасти 450 х 12 = 5 400 руб.

Итого: монтаж 25 750, учитывая технику, ещё 2000 руб./час и доставку (10 руб. за один км).

Что представляет собой буронабивной фундамент

Применение в основании буронабивных свай и делает его буронабивным фундаментом. Оптимальным решением использования такого основания считается при очень глубоких слоях грунта, где другой тип основы невозможен. Используют буронабивной фундамент и в тех случаях, когда присутствует слабый грунт. Например, болотистая и торфяная местность. Идеальным вариантом будет использование такого основания, когда строятся лёгкие деревянные дома и каркасные. Незаменимым окажется он и на крутых склонах.

Технология достаточно проста, бурятся скважины, вставляются сваи, которые потом заливают бетоном. Работа может выполняться ручным буром или мотобором. Для этого подбирают нужный диаметр бура под скважину. В готовое отверстие делается опалубка. Иногда грунт не осыпается, в этом случае, можно обойтись без опалубки. Тогда её делает только над верхним слоем почвы, чтобы сделать оголовок сваи. Использование такого варианта, позволяет делать заливку бетоном непосредственно в скважину.

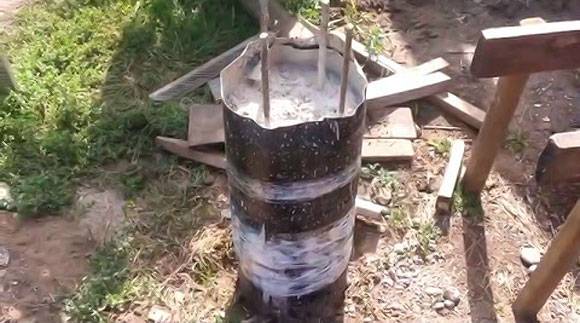

Как мы уже упоминали, если почва сыпучая, следует делать опалубку. Устройство для неё складывается из рубероида, который сворачивается в трубу. Можно также использовать асбестоцементную трубу, это будет прекрасным вариантом.

Буронабивные сваи работают на разрыв и на сжатие. Сжимающую нагрузку на столб оказывает строение. Разрыв нагрузки следует ожидать с обратной стороны. То есть, действует пучинистый грунт и сваю зажимает в нижней части почвы, тогда как верхнюю часть её тянет промёрзшая земля вверх. Поэтому непременно надо армировать сваи.

Что представляет собой буронабивной фундамент

Достоинства и недостатки столбчатого фундамента

Преимущества

Экономичный. Требует меньше материалов, а именно бетона и арматуры, по сравнению с ленточным и плитным фундаментом.
Не требует изготовления съемной опалубки. Используется несъемная опалубка, на изготовление которой тратится небольшое кол-во времени.
Фундамент из буронабивных свай легко можно сделать самостоятельно без привлечения спецтехники и наемной силы.

Недостатки

В отличие от ленточного нет возможности сделать погреб и цокольный этаж.
Требуется более детальное проектирование в отличие от ленточного и плитного.

Средний срок службы столбчатого фундамента из буронабивных свай: 150 лет.

Расчет фундамента на буронабивных сваях

Определение проектных данных проходит в несколько этапов:

расчет нагрузки на фундамент – вес дома с учетом снежной массы;
определение несущей способности сваи;
расчет количества и шага свай. На чертеже отмечают расположение свай.

Для определения несущей способности используется одна из двух характеристик:

сопротивление материала самой сваи;
сопротивление грунта.

Обратите внимание

Несущей способностью считается характеристика с меньшим значением, это и есть предельно возможная нагрузка на сваю.

Разница между двумя числами (фактически избыток прочности) при строительстве не важна: что бы ни начало деформироваться первым, свая или грунт, для постройки это аварийная ситуация.

Деформация стены здания при некачественном фундаменте

При проектировании стараются, чтобы характеристики были примерно равны: свая с более высоким сопротивлением обойдется дороже, а смысла делать ее такой прочной нет.

Несущая способность зависит в том числе от марки бетона: например, дешевый бетон М100 выдерживает до 100 килограммов на квадратный сантиметр.

В городской и промышленной застройке сечение скважины определяется проектом. В частном строительстве (с помощью ручного бура) можно пробурить скважину сечением 30 см максимум. С применением техники – до 45 см. Минимальный диаметр – 15 см. Из этой цифры исходят, определяя количество и шаг буронабивных свай под фундамент.

При определении количества учитывается масса здания: общую нагрузку делят на несущую способность, получают число свай, которое равномерно распределяют по периметру.

Глубина погружения сваи – не меньше уровня промерзания почвы. Обычно варьируется от 1 до 2 метров. Эту цифру для конкретного региона можно взять из приложений СНиП.

Когда известны все основные характеристики, рассчитывают необходимые материалы:

бетон для свай и ростверка (или ленты);
арматура для свай;
обсадные трубы. На плотном грунте могут не использоваться. В этом случае в скважину помещают свернутый в трубку рубероид, который служит опалубкой для бетона, а впоследствии обеспечивает гидроизоляцию сваи;

арматура для ленты;
опалубка для ростверка или ленты;
гидроизоляционные материалы;
песок, гравий для подушки.

Количество бетона на одну сваю определяется как произведение площади сечения сваи на ее высоту. Площадь – площадь круга, πr2, где r – радиус сваи.

Например, если у нас длина сваи два метра, а ее диаметр – 30 сантиметров, объем бетона V = 2 х 3,14 х (0,3/2)2, примерно 0,142 кубометра (с округлением в большую сторону). Умножаем полученную цифру на число свай, получаем необходимое количество бетона без учета ростверка (ленты).

Чтобы посчитать объем бетона для ленты/ростверка условно делим периметр на 4 правильных параллелепипеда (или больше, если проекция стороны – ломаная линия). Объем параллелепипеда находится перемножением трех основных показателей – длины участка, ширины и высоты ленты.

Арматура сваи представляет собой 3-4 вертикальных стержня толщиной не менее 8 миллиметров толщиной. Длину прутка считают с запасом на шпильку, которая будет связывать сваю с ростверком. Для ленты потребуется пруток 1,2 см. Каркас складывается из продольных, вертикальных и поперечных прутьев. Поперечные не доходят до стенок опалубки несколько сантиметров, вертикальные не доходят до дна и верхней поверхности ленты.

Число обсадных труб равняется числу свай. Площадь опалубки для ростверка зависят от его длины и высоты. Для повышенного ростверка требуется еще дно, оно зависит от длины и ширины ленты. Зная текущую среднерыночную цену материалов, можно посчитать затраты на них. Чтобы приблизительно определить, во что обойдется ленточный фундамент на буронабивных сваях, к полученной цифре следует добавить цену доставки и аренды оборудования (желобного транспортера для бетона, бетономешалки, если вы готовите бетон самостоятельно и т.д.).

Условия строительства

Глубина заложения сваи фундамента определяется на основе данных гидрогеологических изысканий, проводимых на месте возведения объекта. При этом учитывают такие факторы, как:

физико-механические свойства грунта и возможность их изменения в процессе строительства и эксплуатации дома;
расположение подземных вод;
максимально вероятный уровень осадков в течение весны и осени;
склонность почвы к вспучиванию в зимний период;
глубина промерзания.

Помимо гидрогеологических характеристик участка при расчете уровня залегания свайного основания имеют значение архитектурные и конструктивные особенности сооружаемых объектов.

Монтаж свай

Среди них можно выделить:

вид здания, количество этажей и наличие подвальных помещений;
уровень залегания несущих конструкций окружающих строений;
величина и характер предполагаемых нагрузок, которые будут воздействовать на фундамент после введения объекта в эксплуатацию;
расположение инженерных коммуникаций.

После проведения анализа гидрогеологических и инженерно-архитектурных условий строительства выбирают тип и материал свай, определаются с их конструкцией и рассчитывают диаметр сечения, количество и длину.

Виды и характеристики почвы

Поскольку свойства грунта оказывают существенное влияние на выбор технологии строительства зданий, то при закладке свайного фундамента обращают внимание на прочность почвы и ее устойчивость к сжиманию. При возведении дома или хозяйственных сооружений можно воспользоваться традиционными технологическими картами, разработанными для определенной местности. Однако стоит учитывать, что они актуальны для объектов промышленного и гражданского строительства

Более точные данные получают, исследуя почву непосредственно на площадке

Однако стоит учитывать, что они актуальны для объектов промышленного и гражданского строительства. Более точные данные получают, исследуя почву непосредственно на площадке.

Еще одной характеристикой грунта является глубина промерзания, которая влияет на уровень закладки основания. Она зависит от месторасположения строительства, вида почвы на участке и теплотехнических параметров дома. Если возводимое здание предполагается отапливать, то уровень промерзания грунта снижается на 20-30 %. При строительстве холодных ангаров и других аналогичных сооружений он увеличивается примерно на 10 %.

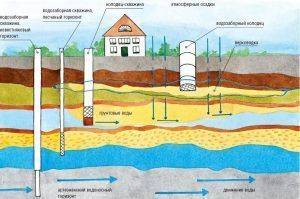

Расположение грунтовых вод

Не менее важным параметром наряду со свойствами почвы на строительной площадке является уровень грунтовых вод.

Расположение грунтовых вод

Если он расположен достаточно низко относительно основания, то глубина его заложения определяется с учетом вида и характеристик грунта. При высоком уровне подземных вод все расчеты проводятся на основе данных о промерзании почвы

Кроме того, следует обращать внимание на динамику содержания влаги в почве

При непостоянном уровне грунтовых вод, который повышается во время обильных осадков целесообразно сооружение специальных кювет на территории расположения объекта. Они предотвращают негативное воздействие влаги на фундамент и служат для отвода ее излишков. Снизить высокий уровень грунтовых вод, который сохраняет стабильные показатели в течение года, помогут дренажные системы или их комплекс.

Монтаж основания своими руками

Одно из преимуществ буронабивной технологии – возможность закладки свайного фундамента своими руками. При этом частный застройщик должен следовать установленным правилам строительства в проектировании и монтаже.

Проектирование

Согласно своду правил 24.13330, перед проектированием свайного фундамента необходимо провести исследование гидрогеологических особенностей участка, чтобы определить в конечном результате глубину расположения несущего пласта и рассчитать максимально допустимый вес, который способен вынести грунт без угрозы для целостности сооружения.

Упрощенная методика расчета буронабивного основания сводится к вычислению:

сборной нагрузки от всех конструкций (стен, перекрытий, облицовки, кровли, пристроек), мебели, людей, а также нагрузок от ветра и снега;
грузоподъемности одного силового элемента в зависимости от параметров сваи – длины, диаметра и т.д.

Пошаговая инструкция монтажа

Общий алгоритм фундаментных работ выглядит следующим образом:

Подготавливают участок к строительству: убирают строительный мусор, выравнивают поверхность, снимают плодородный слой почвы.
Подготовленную площадку размечают по проектной схеме с нанесением периметра сооружения и точек для бурения скважин.
В установленных местах разделывают скважины на проектную глубину.
Дно шурфов устилают утрамбованным слоем песка для увеличения несущей способности фундамента.
Если предусмотрено технологией, расширяют пяту с помощью специальной кирки. В этом случае подложку из песка делать нет необходимости.
Стенки скважин укрепляют бентонитовым раствором или обсадной трубой (пластиковой, из рубероида и т.п.).
Внутрь шурфов помещают смонтированные арматурные каркасы таким образом, чтобы над поверхностью оставались торчащие пруты для связки с ростверком.
Бетонируют скважины раствором, протыкая смесь арматурой для удаления пузырьков воздуха.
Переходят к обвязке, строительству ростверка или монолитной плиты.

Установка ростверка

Ленточный ростверк представляет собой плитную или монолитную конструкцию, которая нижней плоскостью опирается на поверхность буронабивных опор.

Ростверк может быть заглубленным, лежать на поверхности земли или нависать над участком. Последний случай рекомендован большинством строителей, поскольку конструкция защищена от давления почвы в зимний период в результате действия сил морозного пучения.

Порядок строительства:

разметка участка, устройство шурфов, монтаж армокаркаса, бетонирование свай;
строительство опалубки для ленточного ростверка;
гидроизоляция внутреннего пространства опалубки гидрофобным материалом;
монтаж и установка армирующего каркаса для ростверка;
бетонирование ростверка.

Конструкция с нависающим ростверком усложняется за счет установки подпорок под нижнюю плоскость опалубки из досок, металлических профилей, кирпичей и т.д.

Установка монолитной плиты

Строительство монолитной плиты на буронабивных сваях дает значительный запас прочности фундаменту, который понадобится, если в процессе эксплуатации собственник решит достроить этаж, мансарду, усложнить кровлю и добавить прочие нагрузки на площадь основания.

Порядок монтажа:

разметка участка;
бурение скважин;
устройство обсадной трубы;
монтаж армирующего каркаса;
бетонирование шурфа;
устройство подушки из нерудных материалов под монолитную плиту;
строительство опалубки по периметру плиты;
гидроизоляция рулонным материалом;
монтаж армокаркаса, закладка коммуникационных линий;
связка арматуры буронабивных опор и будущей монолитной плиты;
заливка рабочего пространства раствором уход за бетоном.

На участках с низкой несущей способностью, а также при строительстве сооружений, которые оказывают неравномерные нагрузки на опорную площадь основания, оправдана закладка монолитной ребристой плиты на буронабивных опорах.

Ребра жесткости в данном случае представляют собой фрагменты мелкозаглубленной ленты под несущими стенами сооружения, которые вместе со сваями являются опорой для монолита.

Какой может быть фундамент под забор

Сколько бы ни было конструкций заборов, все они стоят на нескольких видах фундаментов. Отличаться может глубина залегания, диаметр или сечение труб, ширина и глубина залегания цоколя. Эти параметры зависят от климатической зоны и материала, из которого сделаны пролеты забора. А конструкций и способов их воплощения не очень много:

В сделанную в грунте лунку насыпается немного песка и щебня, вставляется труба. Промежуток забивается камнями и щебнем, трамбуется.
Точно также бурятся скважины, ставятся трубы, только заполнение вокруг столба бетонируются.
Труба устанавливается в несъемную опалубку, промежуток между ней и опалубкой заполняется бетоном.
Вместо труб используют винтовые сваи.
Столбы бетонируются, а между ними делают ростверк. Чтобы обеспечить ленте достаточную прочность, ленту ростверка армируют, формируя под ней воздушный зазор.
Делают мелкозаглубленный ленточный фундамент на столбах.
Ленточный фундамент на глубину промерзания.

Некоторые способы установки столбов для забора

Конструкции расположены в порядке повышения стоимости: самый малозатратный первый способ, самый дорогостоящий — четвертый. Выбор устройства фундамента для забора зависит в первую очередь от типа грунта и уровня залегания грунтовых вод. Если грунты хорошо отводят воду, а УГВ низкий — ниже глубины промерзания — можно ставить на любую конструкцию. Если грунтовые воды расположены высоко, вы хотите «серьезный забор» из кирпича или бута, например, да еще грунт — глина или суглинки — придется делать более серьезное основание, что стоит немало.

Если вы не знаете, как глубоко подходят на участке воды, роете возле планируемого забора шурф. Его глубина — на 50-70 см ниже глубины промерзания для региона. Если вы докопались до этого уровня, а воды нет, значит, вам повезло и можно сделать забор с основанием любой конструкции.

Во сколько обойдётся заливка буронабивной сваи для забора или для фундамента

Основные схемы размещения
