Водостоки для крыши металлические монтаж своими руками

Зачем нужны водостоки?

Влага, попадающая на стены, например, при «косом» дожде, впитываясь, разрушает не только отделочные материалы, но и основу. Следовательно, придется чаще проводить ремонт, а значит, расходы по статье «содержание зданий…» существенно вырастут.

Намокание теплоизоляционного материала резко снижает показатели его основных характеристик. В этом случае о приемлемом микроклимате в комнатах дома говорить не приходится.

Вода, стекающая с кровли и стен, постепенно разрушает отмостку и проникает к фундаменту. А вот это уже куда серьезнее. Но постоянная сырость в цокольном (подвальном) этаже, грибок и плесень – это всего лишь большая неприятность. Ремонт же самого основания (ленты) – дело настолько затратное и сложное, что потребует очень больших финансовых вложений и времени.

Сравнительная характеристика металлических и пластиковых водостоков

Пластиковые водостоки, независимо от производителя обладают следующими достоинствами:

богатая комплектация (поворотные соединители, колена для сопряжения желобов и труб под различными углами);
незначительный вес системы (уменьшается нагрузка на крышу);
до 10 цветов, хорошо сочетающихся с любым кровельным покрытием;
стойкость к выгоранию под влиянием ультрафиолета;
устойчивость к коррозии;
бесшумность (шум воды неслышен при ударе о пластик);
относительно невысокая цена и возможность собрать своими руками.

К недостаткам можно отнести более сложный монтаж, иногда с применением клея, высокий коэффициент теплового расширения (увеличение длины элементов от нагревания солнцем) и недостаточную механическую прочность для применения в зонах с высокой ветровой нагрузкой, или на высотных зданиях.

Пластиковый водосток. Элементы системы

Пластиковый водосток в сборе

Преимущества металлических водостоков в том, что они обладают:

достаточной жесткостью и стойкостью к ветровым нагрузкам;
стойким покрытием из цинка или лакокрасочным слоем чрезвычайно устойчивым к воздействию коррозии;
выбором из 4-6 цветов, позволяющим найти наиболее удачное сочетание с кровельным ковром;
хорошей комплектацией элементов, позволяющей выполнить многочисленные сочленения труб и желобов, что дает возможность сделать все работы своими руками;
высокой огнестойкостью.

Явным недостатком является образование ржавчины в случае механического повреждения защитного цинкового или лакокрасочного слоя, шум при прохождении водяного потока и более высокая цена.

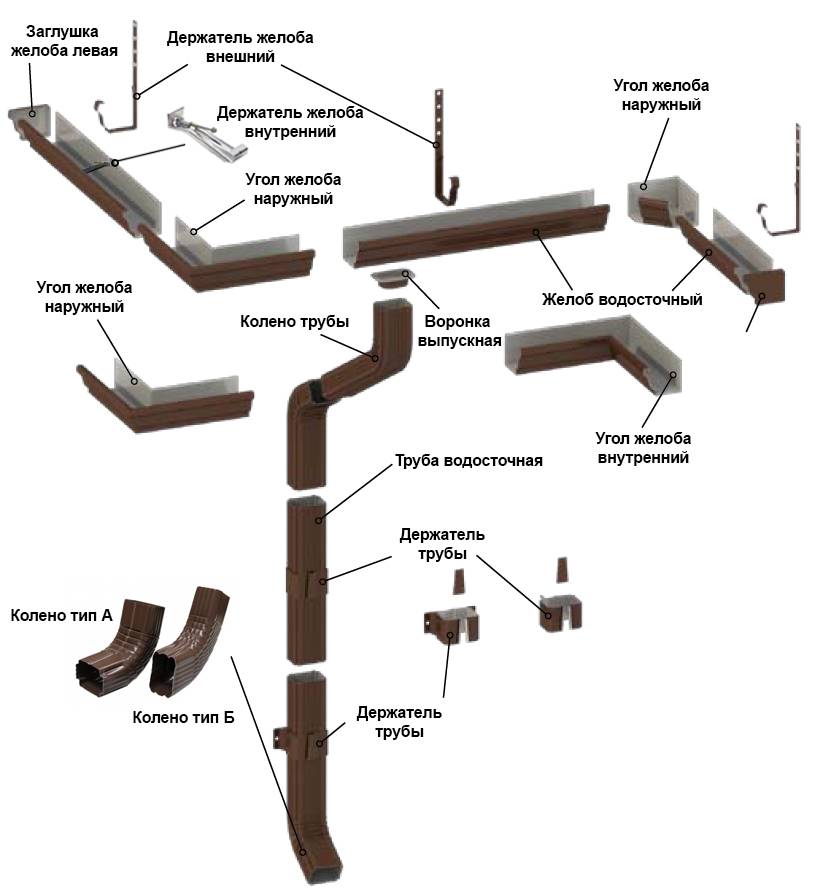

Металлический водосток. Элементы системы

Металлический водосток в сборе

Цена на металлические и пластиковые водостоки зависит от производителя системы и комплектации.

Вне зависимости от выбранного материала предварительно следует выполнить несложный расчет количества воды, образующейся в результате осадков, чтобы правильно подобрать ширину желоба для сбора воды

Это особенно важно, если установка будет выполнена своими руками. От пропускной способности желоба, следовательно его веса, во многом зависит подбор крепежа для всей системы.

Формы конструкций

Проще всего сделать водосточный желоб своими руками из окрашенных или оцинкованных металлических листов. Можно придать ему прямоугольную или полукруглую форму.

Чаще всего устанавливают водостоки круглой формы

Сделать полукруглую форму можно с помощью инструмента для вальцевания, разрезав кусок оцинкованной трубы. Сначала следует раскроить металлический лист нужных размеров. Для придания достаточной жесткости и прочности конструкции его края следует загнуть и соединить планками.

Подобным образом можно сделать трубы круглой формы своими руками. По краям лист следует загнуть (сделать фальцы). После чего соединить, а затем загнуть киянкой. Трубу прямоугольной формы можно сделать с применением гибочного станка или простого рельса. Красиво выглядят элементы водосточной системы, сделанные профессионально. Их можно приобрести и смонтировать систему водовода своими руками.

Полученные желоба с незначительным уклоном монтируются по периметру крыши и закрепляются. В местах сочленения желобов применяются вырезанные из стального листа соединители.

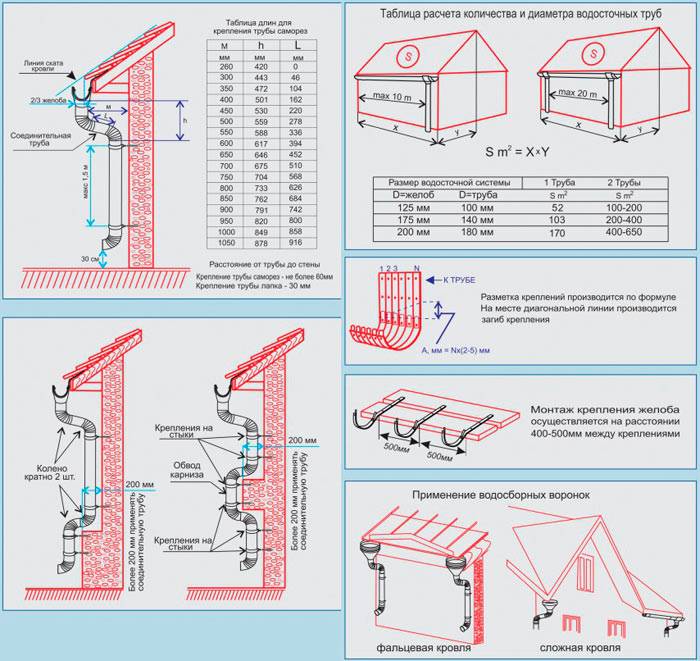

Планирование и схемы водостока

Чтобы пошагово разобраться с монтажом водосливной системы, при планировании важно учесть такие моменты:

Рассчитать площадь крыши, как общую, так и разрезе каждого ската.
Схематично изобразить будущую установку, указав места фиксации воронок, диаметр желобов и количество требуемых элементов.
Мастера рекомендуют покупать всю продукцию у одного производителя, чтобы исключить несоответствие размеров деталей.
Грамотно подобрать материал системы. Хоть алюминиевые и стальные трубы обойдутся дороже, но прослужат дольше, чем пластиковые.
При расчетах учесть нормы технической документации, СНиП.

Количество стояков определяется длиной фасадной части дома. Принято считать, что одного стояка хватает на каждые 12 м. При большем показателе потребуется монтировать два стояка и плюс компенсирующую воронку. Последний элемент используют, и когда рядом со зданием находятся другие постройки либо по периметру кровли планируется установка закрытой водосливной системы.

Важно правильно рассчитать количество длинных, коротких кронштейнов в виде крючков. Если кровлю только будут накрывать материалом, то к обрешетке фиксируют длинные крючки

Короткие допустимо применять и после настила кровли, закрепляя их к лобовой доске.

При выборе места установки стояков нужно учитывать общий вид здания, чтобы трубы не портили эстетичность постройки. Поэтому зачастую стоки монтируют по углам.

Монтаж внутренних водостоков

В состав внутренней водосточной системы входят следующие основные элементы:

воронка водоприёмника;
стояк;
отводная труба;
выпуск.

Для того чтобы эта система работала в любое время года, водоприёмные воронки нельзя устанавливать рядом с наружными стенами дома, иначе в зимнее время они будут замерзать.

Монтаж внутреннего водостока выполняется в определённой последовательности.

Установка воронок. Если плиты перекрытия уже установлены, то можно монтировать воронки. Если перекрытия ещё нет, то начинать надо с монтажа стояков. Со стояком воронка соединяется при помощи компенсационного раструба, чтобы при внешних деформациях не произошёл разрыв соединения.
Монтаж стояков и труб для отвода воды от воронок. Трубы, соединяющие воронки и стояки, должны быть уложены с уклоном. Диаметр стояка должен быть равным или превышать диаметр воронки. Если диаметр труб не более 110 мм, то они идут в бухтах и запускаются сверху вниз. При больших размерах трубы устанавливаются снизу вверх. Стояки крепят через каждые 2–3 метра.
Укладка горизонтальных трубопроводов. Их монтаж выполняется так же, как и канализационных труб, но уклон делают порядка 2–8 мм на метр. Для труб диаметром 50 мм прочистки устанавливают через 10 м, а если их диаметр 100–150 мм, то через 15 м.

поверхность кровли делится на участки;
на один стояк должно приходиться не более 150 м2 кровли;
кровля здания должна иметь уклон порядка 1–2 %, который направлен в сторону воронок;
при выборе диаметра труб надо учитывать, что 1 см2 трубы способен эффективно отводить воду с площади в 1 м2, диаметр труб может быть от 100 до 200 мм;
для внутреннего водостока понадобится прокладка подземного водосборного коллектора, который выходит в канализационную систему;
чтобы обеспечивать отвод воды на протяжении всего года, стояки должны устанавливаться в отапливаемой части здания;
соединение водоприёмной воронки и кровли дома должно быть герметичным, чтобы вода не поступала под кровельный материал;
воронки необходимо закрывать решётками, чтобы мусор не падал в водосточную систему и не засорял её;
все соединения должны быть герметичными, во время монтажа стояков все трубы соединяются при помощи сварки.

Внутренние водосточные системы могут быть таких видов:

самотёчные — сбор и отведение воды осуществляется по желобам, расположенным с уклоном. Такая система только частично заполняется водой;
сифонная — полностью заполняется водой, которая попадает в воронку, а затем в стояк. За счёт возникающего разрежения происходит принудительное удаление воды, поэтому такой способ более эффективен.

Виды водостоков

По локализации системы водостоков разделяются на внешние и внутренние. Внутренний водовод рассчитывается еще на стадии планировки дома и монтируется своими руками параллельно его постройке. Такая система применяется в местах с суровым климатом на плоских крышах. При монтаже водовода своими руками проще сделать его снаружи.

Сточные воды должны попадать в дренажную систему или ливневую канализацию. Недопустимо сливать воду под дом, потому что со временем это повлечет разрушение фундамента. Очень разумно и практично собирать такие осадки в резервуары, а после применять для полива растений.

Монтаж водосточной системы

В малоэтажных сооружениях применяют наружную отводную систему (трубы, желоба, воронки и прочее), все элементы которой крепятся непосредственно к крыше и стенам здания, обеспечивая эффективный сток осадков с кровли. Монтаж (его выполняют сверху вниз) сводится к соединению частей друг с другом и закреплению готовых изделий на стене. Вначале устанавливают желоба, потом воронки, трубы и колена.

При наличии вальм (независимо от количества) отводы вниз желательно выполнить от их стыков на углах. Если уклон крыши небольшой, вертикали можно располагать где угодно.

Держатели желобов

Крюки необходимо поставить так, чтобы минимальный уклон на 1 м составлял около 3 мм. Для определения уклона по всей трассе длину крыши умножают на 3. Например, при 6 м уклон составит 6*3 =18 мм=1,8 см.

Пошаговая инструкция по монтажу держателей

Рекомендуется выдерживать между крюками интервал в 0,5–1 м и ставить крепления у стыков жёлоба. При большем расстоянии изделие из тонкого металла может прогнуться. Работа выполняется в такой последовательности:

Вначале устанавливают два крайних держателя. В зависимости от применяемых кронштейнов их прибивают на стропила или мауэрлат сразу или, просверлив отверстия, укрепляют с помощью дюбелей.
На них закрепляют шнур для определения мест установки остальных элементов.
Проверяют уклон уровнем.
Промежуточные держатели прибивают (привинчивают) туда же или крепят на обрешётке.

Закрепление воронок

Воронки размещают на желобах в местах предположительной установки труб. Расстояние между ними не должно превышать 10 м. Сначала намечают отверстия и вырезают их. Затем прижимают воронку с крыльями и загибают концы внутрь жёлоба, обеспечивая надёжный и прочный зацеп.

Воронку вставляют в вырезанное отверстие и закрепляют на жёлобе, загибая крылья внутрь

Установка труб

Вертикальные элементы системы ставят под воронками или немного в стороне, применяя угольники и колена. Для этого отмечают на стене точки, где будут выполнены крепления. Промежуток между ними (по вертикали) не должен быть более 2 м. Стену в этих местах следует просверлить и вставить дюбели с хомутами, но можно просто забить туда штыри.

Пошаговая инструкция по установке водосточной трубы

Для крепления вертикальных элементов водостока выполняют следующие действия:

Намечают место.
Сверлят стену и вставляют дюбели.
Саморезами привинчивают хомуты.
Устанавливают трубы.
Зажимают все элементы.

Сливные колена

Колена устанавливаются в самом низу труб, на расстоянии не более 30 см от земли и не менее 40 см от стены. Это необходимо для того, чтобы струя воды не заливала цоколь и не подтачивала его.

Самодельную систему водостока изготовить очень легко, но за ней нужно следить, чтобы она не забивалась мусором. После всех работ её следует обезопасить от попадания листьев. Это делают с помощью промышленных или самодельных решёток, устанавливаемых на желоба или раструбы воронок.

Выбор диаметра желоба

Для выбора сечения желоба и отводных вертикальных труб, следует руководствоваться следующими параметрами:

желоба 100 мм и трубы 75 мм – для кровли, площадью не более 50 м.кв.;
желоба 125 мм и трубы 87 мм – до 100 м.кв.;
желоба 150 мм и трубы 100 мм – свыше 100 м.кв.;

Для зон с высоким уровнем дождевых осадков возможно применение больших диаметров желобов (190 мм) и труб (120 мм).

Крыши сложной конфигурации рассчитываются по максимальной развертке всех поверхностей.

Внимание! При расчете необходимого количества труб следует учитывать, что одной трубы достаточно для обслуживания 80 м.кв. крыши.

Длина водосточных труб рассчитывается исходя из расстояния от свеса крыши до уровня отметки благоустройства (отмостки, цоколя, пандуса, террасной доски и т

п.) минус 60-70 см. Этот зазор потребуется для установки сливного колена и отводного колена сверху. Идеально, если сливное колено расположено над специальным ливнеприемником, но можно просто выполнить небольшой уклон для оттока воды по поверхности отмостки или установить специальные дренажные решетки или лотки из бетона или других материалов. Допускается удаление потока воды непосредственно в грунт.

Длина водосточных труб рассчитывается исходя из расстояния от свеса крыши до уровня отметки благоустройства (отмостки, цоколя, пандуса, террасной доски и т. п.) минус 60-70 см. Этот зазор потребуется для установки сливного колена и отводного колена сверху. Идеально, если сливное колено расположено над специальным ливнеприемником, но можно просто выполнить небольшой уклон для оттока воды по поверхности отмостки или установить специальные дренажные решетки или лотки из бетона или других материалов. Допускается удаление потока воды непосредственно в грунт.

В стандартную комплектацию системы водостока входят, кроме желобов и труб, сливные колена и приемные воронки. Также потребуются обводные колена, их количество зависит от формы края крыши, наружные и внутренние угловые соединители, соединительные муфты, кронштейны и крюки крепления. Крепеж потребуется подбирать самостоятельно в зависимости от материала стены, следуя рекомендациям поставщиков.

Монтаж

Рассмотрим особенности сборки и установки металлических систем со всеми нюансами и предостережениями от ошибок.

Желоб

Установка желоба начинается с разметки. Имея необходимый инструмент, этап не займет много времени.

Кронштейн

Крепление кронштейнов или поддерживающих скоб осуществляется на край стропил или установленную на фасаде лобовую доску с помощью саморезов.

Расстояние между крюками не должно превышать 50см. Первый крепеж устанавливается на расстоянии 15см от крайней кромки кровли.

В местах стыка водотока крепления устанавливаются с двух сторон от соединительного элемента на расстоянии 15 см, это обеспечит надежность и исключает протечки

Скат кровельного покрытия опускается к желобу, закрывая его на 1/3 ширины. В различных случаях приемлемо использование длинных или коротких кронштейнов.

Раскрой лотков

Производиться с помощью ножовки по металлу, край обрабатывается напильником. Будьте осторожны, не повредите защитного покрытия.

Вырез под воронку

Производится путем наложения и обведения отверстия воронки на нижней части водопротока. Работу производят ножовкой по металлу, это позволит выполнить прорезь наиболее аккуратно. Загните края среза по направлению к воронке для более надежного и плотного прилегания звеньев.

Установка водостока в подготовленные крюки и их крепление в замках, комплектация воронками.

Следующим этапом сборки горизонтальных лотков является монтаж заглушек.

Следуя простым правилам, крепление желобов не вызовет осложнений.

Водосточный стояк

Расстояние от фасада здания до водосточной трубы составляет 7-10см. Крепление производиться в хомуты. Желательно, чтобы они были одного производителя и материала с остальным механизмом водозабора.

Этапы работ.

Разметка позволит произвести монтаж быстрее. Для этого используйте уровень и отбивочную нить.
Крепление нижнего и верхнего хомута на отмеченной вертикале саморезами. Расстояние 15 см от концов водосточной трубы.
Стыковка отводных элементов: колено, поворот.
Крепление всех хомутов на вертикали с шагом 1,5 м друг от друга.
Установка трубы в посадочные места, предварительно освободив ее от защитной пленки. Затяжка вертикального элемента в хомутах.

Заключительным этапом сборки металлического водостока является проверка. Каждый узел проверяется отдельно. Для этого с самой высокой точки организуется подача воды из шланга или ведра.

Правильность собранной системы определяется отсутствием протечек и достижением жидкости конечной точки водостока.

Отдавая предпочтение тому или иному металлу, не экономьте на комплектующих того же производителя и материала. Использование несовместимых металлов сокращает эксплуатационные показатели и эстетичный вид всей конструкции.
Физические свойства металла изменяются в зависимости от температуры, этот фактор следует учитывать при монтаже.
На каждый горизонтальный лоток приходиться одна водосборная воронка и вертикальный стояк.

Материалы для водовода

Водостоки производят из следующих материалов: металл и пластик. Самым экономичным из них считается оцинкованный металл.

Пластиковые водостоки имеют малый вес, хорошо выглядят, но не настолько прочны, как металлические. Если в холодное время в них заледенеет вода, это может привести к трещинам или полному разрушению конструкции.

При обустройстве водовода своими руками стоит обратить внимание на вариант из металла, окрашенного в тон крыше. Он сочетается по цвету с покрытием крыши и выглядит очень декоративно

Такой водосток будет практичен и надежен в эксплуатации при любых климатических условиях.

Изделия из металла намного прочнее

Металлические водостоки бывают нескольких видов:

оцинкованные;
с покрытием из полимеров;
медные.

Различия между ними в основном состоят в сроке эксплуатации и цене изделия.

Среди преимуществ металлических водостоков стоит выделить следующие:

надежность;
устойчивость к температурным колебаниям (от -60 до +130°C);
прочность;
устойчивость к воздействию окружающей среды;
способность выдерживать снеговые нагрузки.

Среди недостатков можно отметить:

Стоимость медной конструкции достаточно высока

более высокую стоимость, чем у пластиковых;
склонность к коррозии при появлении царапин;
сложная установка и крепление;
большой вес конструкции;
крепление только на крышах, имеющих угол в 90 градусов.

Конструкции, сделанные из медных листов, имеют весьма солидный и декоративный вид, но применяются не так часто ввиду их значительной стоимости.

Если кровля частного строения покрыта мягкой черепицей, то лучше монтаж и крепление системы водостока осуществить своими руками из ПВХ.

Дело в том, что подобная черепица содержит каменную крошку, способную испортить покрытие металлических систем, но не пластиковых.

Из оцинкованной стали

Оцинкованная сталь считается прочным металлом, устойчивым к ржавчине, морозам и ультрафиолету. Единственный минус – из-за перепадов температур расходятся крепежные швы.

Для начала необходимо заготовить листы оцинковки. Ножницами по металлу отрезается заготовка, добавляя 1,5 см на фальцы по ширине.

Этот материал легко поддается изменению формы. Для фальцев достаточно приложить к листу линейку или кусок бруса и отбить молотком. Для придачи круглой формы трубу или бревно оборачивают листом и проходят молотком или киянкой.

Готовую конструкцию цепляют на кронштейны. Желоба укладывают внахлест на 10 см. Воронки изготавливают при помощи ножниц, подгибая металл по своим задумкам. Трубы скрепляются хомутами.

Изготовление трубы

Для начала воронку следует спроектировать и сделать примерный чертеж на листе бумаги. После следует начинать переносить чертеж на жесть.

С краев проводят прямую линию с отступом от края в 0,5 см и с другого в 1 см. Вырезав деталь, загибают расчерченные края под прямым углом отступ с 1 см, а другой под острым углом.

Сворачивая заготовку, края углов должны войти друг в друга. Молотком добавляют цепкости на шве трубы. Имея специальные станки для сгибания металла, процесс займет меньше времени.

Воронка

Воронка состоит из двух разных частей. Диаметр ее должен равняться диаметру трубы. Части воронки отдельно чертятся на листе жести. Вырезав ножницами, как и при изготовлении труб оставляется с края 1,5 см на состыковку. Стыковаться они должны наружу.

Воронки в домашних условиях сложно делать новичку, поэтому если не получается, готовые можно купить в магазине. Это не так сильно ударит по карману.

Кронштейны

Кронштейны помогают поддерживать желоба. Этот важный крюкообразный предмет можно изготовить самостоятельно. Лучше брать материал одинаковой ширины, чтобы кронштейны были идентичны.

Для этого нужна сталь толщиной больше 2 мм, это позволит держать вес. Полосы для электромонтажных работ идеально подойдут для заготовок. Размеры: 40 см на 2 см. Заготовку гнут с помощью трубы и вбитых гвоздей в дерево, используя рычаг.

После изготовления сверлят два отверстия для крепления. Покрашенные кронштейны, таким образом, защищенные от ржавчины, служат намного дольше.

Выкрашенный металл защищен от ржавчины и коррозии. Значит, срок службы изделия из него увеличивается.

Для временной конструкции кронштейны делают из дерева. Вырезая в куске бруса углубления под желоб. Некоторые прибивают их к стропилам на крыше.

Приготовим инструмент

Перед началом монтирования необходимо продумать, какой инструмент понадобиться на каждом этапе работ и подготовить его. Это значительно сократит время установки водосточной конструкции.

При использовании оборудования, работающего от сети, приготовьте удлинитель необходимой длины.

Монтажное оборудование:

строительные леса или лестница для проведения работ у края крыши;
приспособления для разметки: карандаш, маркер, уровень, отбивочный шнур, рулетка;
электроинструмент (можно обойтись ручным эквивалентом): болгарка (ножовка), шуруповерт (отвертка);
дополнительное оборудование: ножницы по металлу, молоток, прямые и угловые клещи, струбцины или держатели;
средства индивидуальной защиты: обязательно перчатки и очки, защитный костюм и спец.обувь по желанию.

Из каких элементов состоят металлические водостоки

Вне зависимости и вида металла и способа производства водосливной системы она состоит одинаковых по назначению элементов. Отличия могут быть по внешнему виду (размерам, геометрии, цвету, толщине), но функциональные обязанности для каждого идентичны.

Желоб

Имеет различные диаметры, предназначен для отвода воды со скатов в воронки. Крепится на специальных держателях, должен иметь уклон примерно 0,3–0,7 мм в сторону слива. Монтируется по периметру здания, может быть сплошным или разделенным на отдельные самостоятельные участки. Диаметр рассчитывается с учетом площади скатов и максимальному дебету по водосбору. Открытые концы закрываются заглушками с резиновыми уплотнителями.

Желоба

Воронка желоба

Принимает воду с желоба и направляет ее в водосточные трубы. Существенно облегчает монтаж системы, позволяет разбивать длинный желоб на отдельные участки в нужных местах.

Воронка приемная водосточная

Металлическая водосточная система, воронка желоба

Соединитель желоба

Специальный элемент для соединения желобов с угловыми деталями. Для исключения появления протечек имеет резиновые уплотнители.

Соединитель желоба D125

Соединитель желоба ТЕХНОНИКОЛЬ

Углы поворотные

Стандартный угол 90°, есть варианты внешнего и внутреннего соединения. Для сложных систем водослива можно использовать углы под 135°.

Угол желоба 90 градусов

Внешний регулируемый угол 100 °- 165 °

Водосточные трубы

Отводят воду с желобов в вертикальном положении, для соединения двух труб могут применяться соединители.

Водосточная труба

Соединитель трубы

Поворотные тройники, поворотные колена, и сливы

Имеют вид двух небольших отрезков труб, соединенных под различными углами. Монтируются в местах поворота труб от воронки к вертикальной трубе или на выходе воды из трубы в нижней части системы.
