Высота ступеней лестницы в своём доме: расчет с помощью калькулятора оптимальной высоты лестницы в своём доме

Выполнение замеров и конструирование

Лестница — конструктивный элемент здания, но при возведении частных домов о ней задумываются, чаще всего, только после окончания общестроительных работ.

Для того, чтобы смонтировать лестницу в уже готовый каркас здания, понадобится провести следующие мероприятия:

1. Выполнить обмерные работы;
2. Подобрать размеры проступи и подступенка, ширину лестницы;
3. Сделать эскиз.

Обмерные работы включают в себя:

1. проверить горизонтальность перекрытий с помощью уровня;
2. проверить перпендикулярность стен с помощью угольника;
3. выяснить высоту помещения и толщину перекрытия с помощью рулетки или дальномера;
4. измерить основные размеры в плане, необходимые для построения чертежа (длина и ширина помещения, привязка будущей лестницы к стенам).

Для выполнения измерений необходимо иметь:

1. рулетку или дальномер;
2. угольник;
3. строительный уровень.

При использовании рулетки понадобится дополнительная пара рук, измерения с помощью дальномера можно выполнять в одиночку.

Чтобы без проблем вписать лестницу со стандартными размерами? высота этажа должна быть кратна 0,15 метра. Чаще всего в жилых зданиях она составляет 2.7, 3.0 или 3.3 метра. Высота этажа — это сумма высоты помещения в чистоте и толщины перекрытия, иными словами, расстояние от пола одного этажа, до пола следующего.

Рассчитать количество ступеней очень просто, нужно высоту помещения разделить на высоту подступенка. Получившееся число необходимо округлить в большую сторону, это значит, что если получилось, например число 18.7, то количество ступеней лестницы будет равным 19.

При устройстве стандартной маршевой лестницы получившееся количество ступеней следует разделить на два марша, необязательно одинаковых. Главное, чтобы количество ступеней в одном марше не было меньше трёх и больше шестнадцати.

Например. принято решение использовать ступени шириной 30 см и высотой 15 см. Ширина двухмаршевой лестницы принимается 90 см. Так для высоты помещения 2.7 м и толщины стандартного перекрытия из железобетонных плит с цементно-песчаной стяжкой 0.3 м получится такой расчёт:

• (2.7+0.3):0.15=20 шт. — всего ступеней;
• 20:2=10 шт. — ступеней в одном марше;
• 10*0.3=3 м — длина одного лестничного марша;
• 3+0.9 = 3.9 м — длина всей лестницы с учётом минимальной ширины площадки;
• 0.9*2=1.8 м — ширина лестницы.

При проектировании лестницы в жилых многоквартирных зданиях нормы пожарной безопасности требуют устройства зазора между лестничными маршами не менее 10 см, это значит, что к получившейся ширине лестницы нужно добавить еще 0.1 м.

Результатом работы должен стать чертеж с изображением будущей лестницы в плане и в разрезе. Такой эскиз можно выполнить вручную на миллиметровой бумаге.

Выполнить проект лестницы для частного дома самостоятельно вполне посильная задача.

Для этого потребуется выполнить несколько несложных задач:

1. Определиться с материалом лестницы;
2. Выбрать размеры ступеней;
3. Выполнить необходимые замеры;
4. Рассчитать габариты конструкции;
5. Нарисовать эскиз.

Конструирование лестницы для общественного или многоквартирного жилого здания более сложная задача, которая должна выполняться на стадии проектирования всего дома, поэтому лучше доверить такую работу профессионалам.

• Мансардная крыша — расчет
• Как рассчитать лестницу на второй этаж
• Крыша для бани своими руками
• Козырьки из поликарбоната своими руками
• Проект бани 6х6 с мансардой
• Ворота для гаража своими руками

Действующий свод правил для многоквартирных жилых зданий

Что в этом документе говорится про размер лестниц?

Прямо размеры ступеней никак не оговариваются. В документе лишь отмечается, что их высота и ширина проступей, ширина и уклон маршей, высота проходов над лестницами должны быть такими, чтобы обеспечивались безопасность и удобство передвижения по ним и перемещение грузов и предметов как для самих квартир, так и для общественных помещений, если они имеются в доме.

Правда, имеется регламентация ширины лестничных маршей и величины их максимальной крутизны:

Тип лестничного перехода	Минимальная ширина марша, мм	Максимальный уклон
Лестницы, ведущие на жилые секционные этажи в домах:
– двухэтажных;	1050	1 : 1.5 (≈ 34°)
– трехэтажных и выше.	1050	1 : 1.75 (≈ 30°)
Лестницы, ведущие на жилые этажи коридорного типа.	1200	1 : 1.75 (≈ 30°)
Лестницы, ведущие в подвальные или цокольные этажи, а также внутриквартирные лестницы	900	1 : 1.25 (≈ 39°)

Особо оговорено, что ширина марша исчисляется между установленными с обеих сторон ограждениями, либо между ограждением и стеной.

Число ступеней в марше – от трех до восемнадцати. На внутриквартирных лестницах допускается применение винтовых или забежных участков, так, чтобы ширина проступей по центру этих ступеней составляла не менее 180 мм.

Как и во всех других случаях, высота и глубина ступеней должна не должна изменяться на всем протяжении лестницы.

Но многоквартирные дома, опять же, чаще всего строятся по каким-то общим типовым проектам. Для монтажа лестниц, как правило, применяются готовые железобетонные конструкции, которые выпускаются на основании специальных ГОСТ.

А как быть владельцу одноквартирного частного дома?

Открываем специальный Свод Правил, посвящённый именно таким зданиям.

Размер ступеней лестницы по ГОСТ

Нормы учитывают все нюансы строительства и использования переходных конструкций следующих типов:

• межэтажных;
• подвальных;
• чердачных.
• эвакуационных.

Межэтажные домашние лестницы могут быть следующих типов:

• прямые;
• поворотные;
• винтовые;
• забежные.

Для чердачных, складных, подвальных вариантов допускается превышение норм стандартных вариантов. Эти модели используются редко, место их установки часто ограничено, поэтому высота ступеней может быть выше, а ширина уже. Конструкции такого назначения часто бывают нестандартными. Устанавливая марш на чердак или в подвал, учитывают, что должно быть удобно не только подниматься, но и спускаться.

Как рассчитать?

Самостоятельно рассчитать габариты лестницы и спроектировать ее не представляет особой сложности, для этого необходимо знать параметры проступи (специальной ступенчатой накладки) и размеры подступенка. Также важным элементом среди расчетов будет ступенчатый шаг, поскольку от него зависит удобство эксплуатации лестницы и ее безопасность. Как мы помним, гарантом безопасности выступает сумма двух показателей, которая должна равняться 46, идеальное соотношение равняется 29+17. Однако в зависимости от условий монтажа и пространственных параметров соотношение можно изменить в ту или иную сторону.

Другим важным параметрам выступает высота помещения. Это число необходимо поделить на высоту ступени, получившиеся дробные числа впоследствии округляются до целых. В таких случаях, как правило, допускается нестандартное исполнение первой ступени – она носит название подиумной. При помощи нее подступь к ступеням становится более комфортной.

Перед выполнением чертежа необходимо вычислить оптимальные параметры лестницы, исходя из ширины проступи (которая обозначается как b) и высотой ступени (h). Эти показатели необходимо вставить в формулу Блонделя, который взял за основу своих расчетов средний человеческий шаг: b+2h. Минимальным значением выступает показатель в 60 см, а максимальным – 65 см. В среднем он равняется 63 сантиметрам, из этого показателя далее необходимо вычесть высоту подступенка, умноженную на два. Если используется проступь, то необходимо учитывать ее размеры, которые достигают 50 мм.

При работе с чертежом она переносится на плоскость в виде прямоугольника, одна сторона которого является проекцией длины марша, а другая равняется ширине марша. Проекцию можно рассчитать следующим образом: глубина ступеней умножается на их количество.

После проделанных расчетов можно переходить к вычислению длины лестничного марша. Сумма квадратов ширины марша и проекции его длины равняются квадрату длины лестничного полотна. Для получения окончательного результата из этого числа необходимо лишь извлечь квадратный корень. Значение этого параметра зачастую получается нецелым, и как было сказано выше, необходимо округлить получившееся число.

Последним этапом выступает определение наклонного угла лестницы. Для этого берется отношение этажной высоты и длины марша, для этой пропорции вычисляется синус, а впоследствии и сам угол.

На сегодняшний день многие специалисты подробно описывают проектировку лестниц. Можно обратиться к их трудам для того, чтобы выяснить информацию о зависимости ширины и высоты лестничных ступеней, высотности этажа, постоянной ширины проступи и других параметров.

В основном они выделяют несколько типов этажной высоты: от 2250 мм, что соответствует подвальным помещениям, до 3000 мм. Для каждого значения присуще свое количество ступеней – от 12 до 17, высота ступени (118-176 мм) и ширина проступи, соответствующая 260-290 мм.

Частые вопросы по проектированию лестниц

Какой марш легче сделать своими руками?

Чем проще конструкция, тем проще расчеты и тем выше вероятность, что вы сможете построить успешную конструкцию. В этом плане идеальное решение — прямая однопролетная лестница. Необходимо знать размеры проема в потолке, рассчитать длину пролета (высота между этажами плюс толщина балок перекрытия, напольного покрытия), рассчитать уклон и глубину проступи. В качестве материала рекомендуем дерево. В случае неточностей в расчетах, деревянные детали проще подогнать под требуемые размеры (в отличие от бетонных или металлических).

Удачным решением для межэтажного сообщения в частном доме являются модульные системы, которые можно собрать в любой конфигурации, для любого размера проема (от 0,8 м шириной), с регулировкой комфортного наклона, l желаемого угла поворота. Преимущества модульных лестниц: не скрипят, монтаж за 3-6 часов Легко ремонтировать, модифицировать. Его можно быстро разобрать, при необходимости переставить.

Как сделать лестницу на 2 этаж, если мало места?

Комфортная и безопасная езда всегда превосходит габариты. Хорошо, если она заложена в дизайне частного дома. Но что делать, если пола не было или собственник решил перенести конструкцию в другое место в процессе строительства? Если не найти компромиссов, лестница окажется опасной для пользователей. Например, чтобы вставить конструкцию второго этажа в проем шириной 1 м, можно построить спиральный лифт. Если спиральная форма вам не подходит, сделайте лестницу распашную. Он будет компактнее, если:

1. Уменьшите ширину прохода до 80 см, размер марша уменьшится на треть.

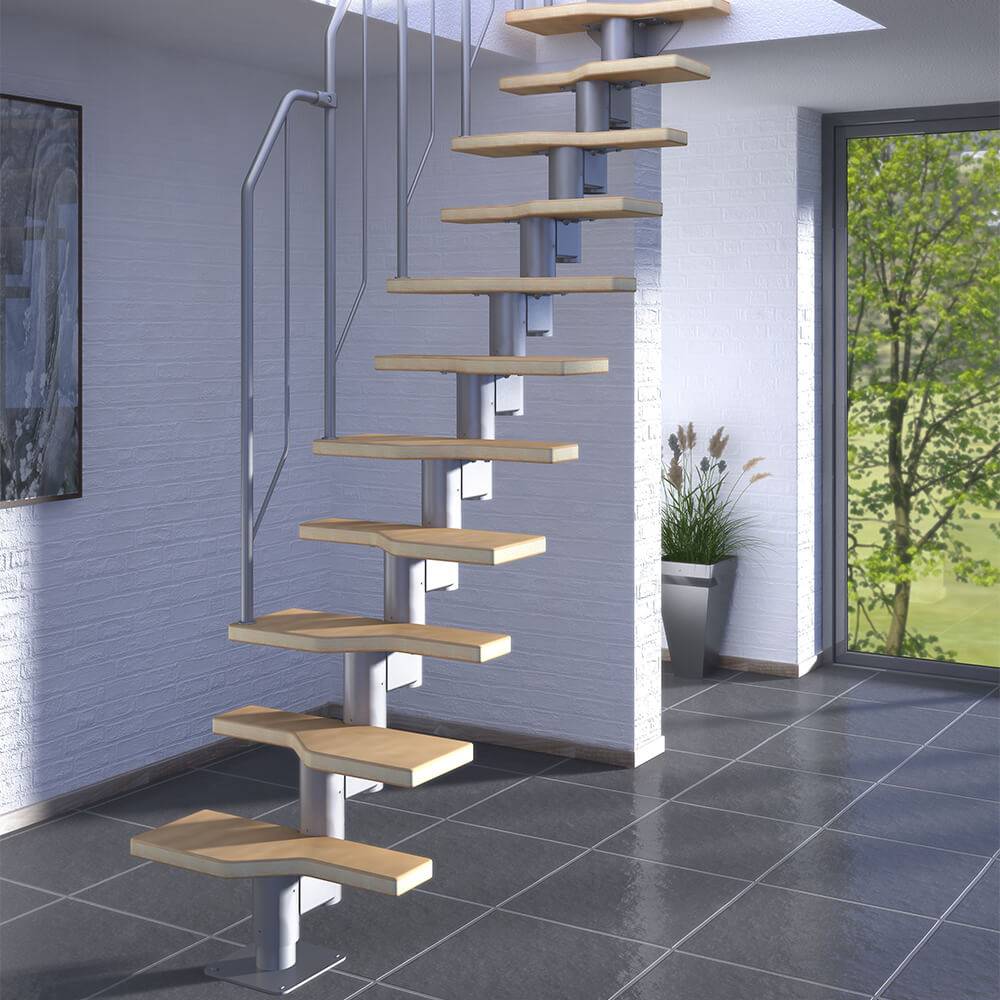

2. Уменьшите количество ступеней и увеличьте высоту ступеньки. Чем выше высота ступеньки, тем компактнее ездить. Оптимальный подъем ног при ходьбе; 15-16см, допускается увеличение до 18-19см.
3. Уменьшите глубину протектора (не более 22 см). Для расчета параметров определим правильный угол наклона, длину марша, рассчитаем количество ступеней, подходящих под эти размеры. Приблизительный размер протектора = длина пролета / количество ступеней.
4. Вместо вертушки поставьте 2-3 прохода моталки.

Используя такие приемы, можно уменьшить размеры лестницы почти вдвое. Воспользуйтесь онлайн-калькулятором для расчетов. Расчеты будут максимально приближены к строительным нормам.

Опора лестницы — стрингеры, арочные тросы. Отличия заключаются в способах крепления ступеней. На каркасе ригеля ступени укладываются поверх опорных балок, на тетиве устанавливаются между двумя балками. У лука, косоура всегда две струны: одна (в центре), две (по бокам), реже — три (в центре, по бокам). При тех же параметрах конструкция на лонжеронах занимает меньше места, чем система на тросах

Марш на однотонном полотне не загромождает визуально пространство, что немаловажно в небольших помещениях

Альтернативой каркасным конструкциям являются лестницы на болтах, в которых нет несущих балок. Ступени, закрепленные в стене металлическими болтами, не требуют большой площади, вписываются в комнату любой геометрии, выглядят необычно и стильно. При кажущейся хрупкости модели на болтах удобны, надежны и безопасны. Одна ступенька выдерживает нагрузку до 200 кг. Такие модели изготавливаются на заказ с расчетом допустимой нагрузки и других важных характеристик.

В менее посещаемых помещениях второго этажа вместо тротуара или винтовой конструкции в небольшом проеме можно разместить лестницу «гусиный шаг» (самба, моль). Особенность марша в том, что ступени забежного типа закреплены асимметрично (широкая закрепляется над узкой частью перекладины). При ходьбе нога поочередно ставится на широкие части, раскачиваясь (отсюда и название «гусиный шаг»). Такой подъемник позволяет сэкономить до 30-70% полезной площади и выглядит очень необычно. Недостатки:

• ходить неудобно из-за большого угла наклона и расположения ступенек;
• нельзя переносить крупные предметы из-за узкого прохода;
• при нарушении высоты ступеньки можно споткнуться, поэтому для безопасности передвижения требуются точные расчеты уклона, размеры всех элементов.

В условиях ограниченного пространства рекомендуется устанавливать модульные, которые производитель разработал для частных домов, небольших коттеджей, двухуровневых квартир. Модульные лестницы устойчивы, удобны и хорошо вписываются в интерьеры разных стилей, от классики до хай-тек.

Виды ступеней

Ступень – основной элемент, из которого состоит лестница. Она состоит из вертикальной и горизонтальной части: первая служит опорой, на вторую становится нога человека. В каждой конструкции есть два вида ступеней:

• фризовые – нижняя и верхняя ступенька, которые служат для удобногоначала движения;
• рядовые – все остальные ступеньки в лестничном марше с одинаковой шириной и высотой.

По типу ступени бывают открытыми и закрытыми.

1. Открытые состоят только из горизонтальной части с просветами между соседними элементами. Они визуально не загружают пространство, создают ощущение легкости, часто применяются в маленьких комнатах.
2. Закрытые состоят из двух частей, соединенных под острым углом. Они смотрятся более массивно и основательно, более надежны, используются на улице, больших помещениях и там, где лестница должна выдерживать большую нагрузку.

Кроме этого, по ширине горизонтального элемента ступени делятся на:

• прямые – с одинаковой шириной проступи;
• забежные – внутренняя сторона проступи уже, чем внешняя, благодаря чему достигается винтовой эффект.

При выборе лестницы нужно также определиться с формой ступней.

1. Прямые – самый распространенный вариант. Проступи прямоугольные, могут крепиться любым удобным способом.
2. Круглые – вариант с кольцевыми проступями. Используются при входах в дом, на веранду, террасу.
3. Трапециевидные – используются для создания закруглений. Хорошо подходят для экономии места.

Типы лестниц

Решая вопрос о строительстве в своем доме конструкции для подъема на второй этаж, прежде всего, необходимо определить вид будущей лестницы — расчет конструкций зависит от их типа.

Модели лестниц могут быть:

• Прямыми одномаршевыми;
• Одномаршевыми с забежными ступеньками;
• Двухмаршевыми с промежуточными площадками;
• Поворотными на 90° или Г-образными;
• Поворотными на 180° или П-образными;
• Поворотными на 270º;
• Винтовыми.

Стандарты СНиП

Прежде, чем выполнить расчет лестниц на второй этаж, необходимо внимательно просмотреть СНиПы и ГОСТы

Особенно это важно, когда принято решение, весь процесс изготовления конструкции сделать своими руками

Основные параметры для сооружения лестницы

Основными параметрами, на которые следует обратить внимание являются:

• Угол наклона конструкции. Для жилых помещений он составляет 25° – 45°;
• Число ступенек. Это зависит от размеров пролета и длины маршей. Для одномаршевых конструкций максимально допускается 18 ступенек, двухмаршевых моделей – 16;
• Размеры площадки. При обустройстве двухмаршевой лестницы на второй этаж с площадкой, ее ширина должна соответствовать ширине маршей, примыкающих к ней;
• Высота подступенка. Стандарт устанавливает оптимальный размер параметра 170 мм, но допускается выбирать величину в интервале 150-200 мм;
• Ширина проступи. Размер от края ступеньки до подступенка. Его оптимальная величина составляет 290 мм, она может колебаться с отклонениями ±30 мм;
• Идеальное соотношение длин проступей и подступенков высчитывается по формуле 2а+в = 60(64) сантиметра, где а – высота подступенка, в – размер проступи;
• Ширина лестницы. Минимальная ее величина — 800 мм;
• Размеры лестничной площадки, примыкающей к входной двери, должны быть достаточными, чтобы беспрепятственно открывалась дверь и свободно можно было разминуться с человеком.

Если дом уже построен, отсутствует возможность изменить высоту перекрытия и планировку помещения, можно допустить отклонения размеров лестницы от показателей ГОСТа. Но, выполняя расчет лестницы самостоятельно, необходимо обеспечить не только комфортный подъем и спуск человеку, но и безопасность конструкции.

Определение нагрузки на лестничный марш

Прежде чем приступить к выбору материалов для изготовления конструкции, необходимо выполнить предварительный расчет нагрузки на лестницу.

Вид нагрузки	Допустимая величина, кН/м²	Коэффициент безопасности	Нагрузка расчетная, кН/м²
Постоянная от массы всей конструкции: масса элементов марша; масса перил.	5,22 0,22	1,35 1,35	7 0,3
Итого: постоянная нагрузка; переменная, вес человека и грузов.	5,33 3,1		gd=7,3 qd=4,5
Полная величина	gk + qк=8,43		gd+qd=11,8

На 1 метр марша по длине, действующая нагрузка к его оси будет составлять: 11,8х1,2х0,891=12, 65кН/м

Максимальный изгибающий момент

Усилия от расчетной нагрузки:

Величина поперечной силы

После определения нагрузки на лестничный марш можно выполнить расчет арматуры для лестницы. Сечение лестничного марша имеет прямоугольный вид. Порядок расчета арматуры и объема бетона для конструкции подробно описан в видео.

Какие еще нормативы существуют

Конечно же, СНиПы определяют не только то, сколько высота ступени и ее ширина должны составлять сантиметров. При проектировании лестницы обязательно следует учитывать и другие нормативы:

• высота перил не должна быть меньше 90 см;
• расстояние между балясинами нельзя делать больше 15 см;
• минимальная толщина доски для проступи – 2.5-3 см.

При проектировании поворотных лестниц частных домов, помимо всего прочего, следует обращать внимание и на такой показатель, как высота расположения площадки над полом. Согласно нормативам, этот параметр не должен быть меньше 1.9 м

Но лучше все же располагать площадку между маршами повыше — в 2.5 м от пола. Иначе проходящие под лестницей люди обычного роста могут просто-напросто удариться.

В деревянных подъемных конструкциях все элементы следует скреплять с помощью болтов. При использовании саморезов лестница очень быстро разболтается. Первую ступень допускается делать чуть выше остальных. В самом марше должно быть не больше 18 подъемов. Однако такие длинные лестницы желательно делать поворотными. При этом на каждый марш может приходиться по 9 ступеней (или, к примеру, 5 и 13). Глубина верхней площадки лестницы определяется шириной ведущей в комнату двери. Первый параметр обязательно должен быть больше второго.

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют

Обращайте внимание на свое тело. Если вы замети

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

Оптимальная величина для стандартной лестницы

Для того чтобы ваша лестница получилась удобной и не была травмоопасной, важно правильно рассчитать расстояние между её ступенями. Для стандартной лестницы шаг определяется следующей формулой:. 2а + в= 60…65,

2а + в= 60…65,

• а — высота ступеньки, то есть расстояние между двумя горизонтальными элементами;
• в — ширина проступи, то есть то место, где человек становится ногой, непосредственно глубина ступени;
• 60…65 — это промежуток стандартных значений ширины шага человека.

Расчет безопасного шага лестницы для стандартных конструкций

Из этой формулы следует, что СНиП был установлен стандарт по отношению к шагу лестницы на уровне промежутка в 60–65 см. Эта величина является оптимальной для обычной конструкции маршевой или винтовой лестницы, если угол её наклона входит в допустимый промежуток в 25–45 градусов. В таком случае удвоенное значение высоты ступени, так как учитываются две соседние ступени, а также ширина проступи в сумме должны давать шаг в 60–65 см. Обычно берут значение в 62 см.

Не всегда удается уложиться в установленные рамки, так как существуют ограничения по площади для строительства лестницы. В таком случае можно поступить так:

• Убрать подступенки с целью увеличения пространства для размещения стопы. От этого может снизиться уровень безопасности и удобства передвижения, так как не всегда людям нравится наблюдать просветы у себя под ногами при подъеме наверх.
• Сделать нависание ступени. Это поможет добавить 2–3 см на каждую ступеньку. Однако нельзя делать выступы более 4 см, так как это делает конструкцию менее прочной и не такой удобной.

Правильное расстояние между ступенями сделает лестницу удобной и безопасной

Базовые значения и соотношения: высота ступенек лестницы по ГОСТу

Эргономичность и безопасность лестничных конструкций обеспечивается следующими параметрами: размерами лестницы, которые соответствуют требованиям СНиП и ГОСТ; оптимальным соотношением между различными элементами лестничной конструкции; материалом, из которого изготовлена лестница; соблюдением технологии изготовления и установки лестничных элементов. Что касается размеров основных компонентов лестницы и соотношений между ними, то здесь существуют конкретные, полученные, эмпирическим путем пропорции.

С высотой ступеней необходимо определяться еще на этапе проектирования лестничной конструкции

Так, для того чтобы лестница была удобной и обеспечивала безопасность передвижения, необходимо, чтобы:

1. Все размеры лестницы находились в числовых пределах, оговоренных соответствующими нормативными документами.
2. Стандартная высота подступенка, как правило, колеблется в пределах 14-17 см, максимальная высота подступенка не должна превышать 20 см, а минимальное значение этого параметра – 12 см, в том числе, и для первой ступеньки.
3. Оптимальная величина уклона лестниц составляет 80-85%.

Комфортная и безопасная лестница – это результат корректного проектирования и строительства при соблюдении определенных геометрических пропорций.

Тонкости маршевых конструкций

Для лестниц в один или несколько маршей идеальной считается ширина проступи (ее еще называют глубиной) в 30 см и высотой ступени в 15 см. Параметры для маршей выведены, исходя из длины шага среднестатистического человека.

В частном доме, ради экономии пространства, нередко ширину проступи уменьшают до 25, а то и до 20 см. Однако в этом случае рекомендуется проектировать лестницу со сквозными ступенями, то есть не закрывать подступенки материалами. Иначе лестничной конструкцией пользоваться станет крайне неудобно: ширины ступенек на марше для уверенной опоры на проступь будет хватать разве что детям.

Отметим, что правильно сооруженная лестница без подступенков не теряет ни в безопасности, ни в удобстве эксплуатации.

Как рассчитать высоту ступеней лестницы

Обычно расчет начинается с определения доступного пространства – сколько места можно выделить при выбранной планировке.

Для этого необходимо знать:

• длину проема;
• высоту межэтажного расстояния – замер производится от уровня чистового пола первого этажа до уровня чистового пола второго этажа (мансарды, чердака);
• толщину перекрытия;
• ширину проема.

Далее по этим данным и с учетом стандартов вычисляется количество ступеней.

Пример: длина проема составляет 3 м, межэтажное расстояние – 2,7 м, толщина перекрытия (деревянные балки с подшивкой вагонкой снизу и настилом шпунтованной доской сверху) – 150 мм. Ширину проема принимаем равной 1 м. Уже понятно, что при такой ширине два пролета разместить нельзя – придется ограничиться одним. Рассчитываем количество ступеней и угол наклона:

Важно учитывать, что длина проема и длина горизонтальной проекции (длина марша) совпадают не обязательно. Это связано с тем, что необходимо обеспечить высоту пространства над головой пользователя не менее 2 м

При высоте межэтажного перекрытия 2,7 м первые три или даже четыре ступени можно расположить за пределами проема, а при высоте 2,5 м – только одну-две.

Итого:

• необходимо подняться на 2,7 м. Берем высоту ступени лестницы по ГОСТ 23120-2016 или ГОСТ 9818-2015. Для 15 ступеней получаем высоту проступи 180 мм, для 16 – 168.7 мм;
• проверяем, соответствует ли при таких параметрах ширина проступи нормам. Если размещать ступени только в проеме, получим 3000/15 = 200 мм или 3000/16 = 187,5 мм. Выведя три ступени за пределы проема, получим 3000/12 = 250 мм или 3000/13 = 230,6 мм. Соответственно длина марша увеличится на 3х250 мм = 750 мм или 3х230,6 мм = 691,8 мм.

Далее в зависимости от того, можно ли в существующей планировке действительно вынести ступени за пределы проема, выбираем количество ступеней – 15 или 16.

Если есть возможность устроить двухпролетную или с забежными ступенями лестницу, задача расчета с одной стороны усложняется, с другой – позволяет получить стандартную высоту ступени без уменьшения проступи.

Пример: лестница с забежными ступенями П-образной формы, та же высота межэтажного перекрытия, та же ширина пролета – 1 м.

Общая ширина проема при этом будет не 2 м, а 2,05 м – необходимо место для установки перил и технологического зазора между ступенями. Поскольку в забежных лестницах каждая ступень поднимает пользователя на одинаковую высоту, делим высоту проема на удобную для использования высоту проступи – например, 180 мм. Получаем те же 16 ступеней, что и предыдущем примере. Однако за счет П-образного поворота (на 180 градусов) на шести забежных ступенях можно взять большую ширину проступи – 25 см. Тогда, при учете сохранения ширины проступи на всех ступенях по линии хода (на рисунке показана зеленым) и выбранном размере, проем получится шириной 2,05 м и длиной

((16-6)/2)х250+1000 = 2250 мм.

Здесь 1000 мм – размер от оси поворота лестницы до стены, равный ширине пролета.

Таким образом, в зависимости от компоновки сохранении нормы ширины ступени лестницы, можно получить почти квадратный проем 2х2,25 м, что иногда выгоднее, чем длинный – 3 и более метра – метровый по ширине проем.

Для лестницы с площадкой расчет схожий, но проем увеличивается на то число ступеней, который в предыдущем варианте были забежными.

Пример: при тех же параметрах и повороте лестницы на 180 градусов, но с площадкой, число ступеней в двух маршах будет 16. Соответственно, в марше по 8. Площадка – прямоугольник с длиной в две ширины марша плюс зазор и шириной в ширину марша, то есть в нашем случае 2,05 на 1 м. Каждый марш имеет длину

8х250 = 2000 мм = 2 м,

следовательно, общий проем составит 2,05х3 м. Вывод – лестницы с забежными ступенями компактнее.
