Отопление закрытого типа в частном доме

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

• с одной трубой;
• двумя;
• коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

• тупиковая;
• попутная;
• коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

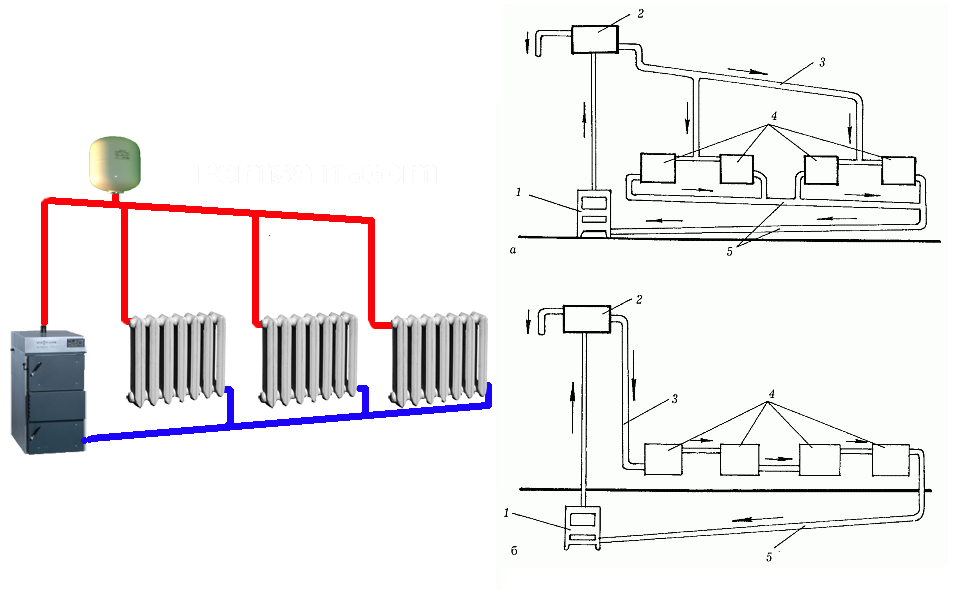

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

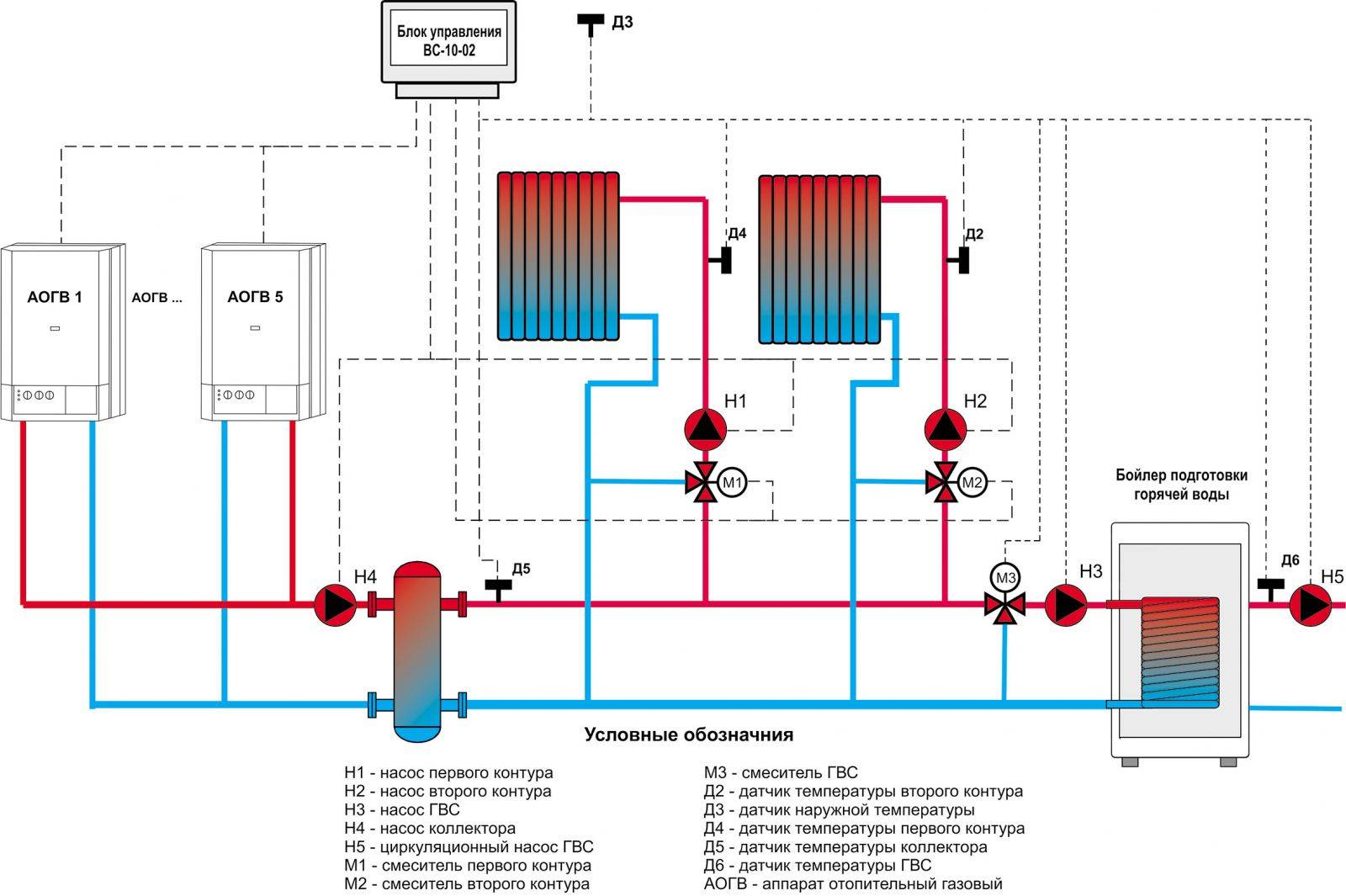

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

• Более равномерный прогрев всего домовладения;
• Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
• Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
• Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Особенности разницы функционирования закрытой схемы от открытой состоят в следующем:

• Расширение жидкости, происходящее в результате её нагревания в котле, компенсируется в мембранном расширительном резервуаре. После того как поступивший в бак теплоноситель охладился, он снова возвращается в систему. Таким образом в ней поддерживается постоянное давление.
• Создание необходимого давления происходит ещё на стадии установки контура отопления.
• Циркуляция жидкости осуществляется только при помощи насоса. В следствие этого закрытая схема целиком зависит от наличия электричества (помимо случаев подключения автономного генератора).
• Наличие циркуляционного насоса не налагает строгих рамок на диаметр используемых труб. Помимо этого трубопровод не обязательно должен быть расположен с уклоном. Главное условие — это расположение насоса на «обратке», для того чтобы в него поступал охлаждённый теплоноситель.
• Отсутствие уклона труб может сыграть отрицательную роль. Ведь даже при небольшом уклоне система будет функционировать и без электричества. А при горизонтальном расположении труб данная система не работает. Данный минус закрытой схемы перекрывает его высокий коэффициент полезного действия и иные плюсы.
• Установка данной сети проста и может быть применена для любых помещений, независимо от их площади. Помимо этого не требуется утепление магистрали, так как трубы нагреваются очень быстро.
• В закрытом типе существует возможность использовать антифриз в качестве теплоносителя, вместо воды. Так же данная схема меньше подвергается коррозии, вследствие её герметичности.

• Несмотря на закрытость системы от окружающей среды, её герметичность может быть нарушена. Это может произойти в местах стыков схемы, либо на стадии заполнения её теплоносителем. Так же особо критичными являются места перегибов труб и верхние точки. Для того, чтобы избавиться от воздушных пробок, сеть оборудуется спец. клапанами и кранами Маевского. При наличие в схеме алюминиевых приборов отопления, отводчики воздуха обязательны (при контакте алюминия и теплоносителя выделяется кислород).

• Теплоноситель должен двигаться в том же направлении, что и воздух. То есть снизу вверх.
• После включения системы открыть краны, отводящие воздух, и закрыть краны, спускающие воду.
• Как только из крана отвода воздуха пойдёт вода — перекрыть его.
• Только после всего вышеперечисленного запускать циркуляционный насос.

ПНР теплоснабжения

По важности проведения процедуры, пнр теплоснабжения можно сопоставить с установкой оборудования или проектировкой. В момент запуска контролируются все ее составляющие, также и готовность оборудования, его результативность и продуктивность

Опрессовка как основополагающий этап в подготовке системы обогрева

Опрессовка как основополагающий этап в подготовке системы обогрева

Когда главные фазы монтажного процесса закончены, нужно сделать пуско-наладочные работы – проверить эфективность обогревания, его исправность, а еще вывести оснащение на рабочие показатели. Одним из начальных этапов пнр теплоснабжения считается опрессовка. Эта процедура обеспечивает комфорт для проживания в помещении, при котором система отопления функционирует правильно.

Опрессовка состоит из следующих последовательных действий:

1. Проверка коммуникаций при помощи лишнего давления;
2. Тестирование насосов;
3. Проверка надежности трубо-проводов – основополагающий этап пнр теплоснабжения, который считается обязательным;
4. Наблюдение за герметичностью трубных змеевиков;
5. Гидравлические проверки.

Опрессованные коммуникации оставляются на день под давлением

Нужно обратить внимание, что во время перепада температуры, нагрузка в них чуть-чуть уменьшится – не стоит этого бояться. Это традиционный физический процесс, когда при остывании вещества оно сжимается

С пнр теплоснабжения может справиться даже человек, который не имеет больших знаний в этой сфере – процедура проста и не просит конкретных способностей

С пнр теплоснабжения может справиться даже человек, который не имеет больших знаний в этой сфере – процедура проста и не просит конкретных способностей.

Тестовый прогон при пнр систем отопления

Испытание системы отопления происходит, прежде чем начинается отопительный период. Перед тем как заполнить трубы водой, их нужно вымыть. В ходе процесса убираются очень маленькие частицы металла и полимерных материалов, застрявшие во время обработки труб.

Прогон жидкости при пнр теплоснабжения делают согласно графику начала работ по отплению. Испытание выполняется при температуре 60-70 градусов, в зависимости от периода года: замерзшие трубы заблаговременно необходимо прогреть.

Продолжительность проверки равна 7 часам, при этом проверка оборудования должна показать хорошие результаты. Вся оснастка должна выдерживать тестовую нагрузку: это означает, что трубы готовы к непрерывной работе.

Запустив тестовое тестирование, контролируются цокольные этажи постройки. Конкретно здесь могут появиться проблемы из-за разницы показателей давления. Для выпуска воздуха при пнр теплоснабжения используют специализированные открывающиеся устройства, по средствам которых убирают остатки появившегося вещества.

Конечным шагом считается проверка котла и его регулировка, после этого приступаем к применению обогревания полностью.

Расширительный бак для закрытой системы отопления

Расширительный бак для предназначен для компенсации изменения объема теплоносителя в зависимости от температуры. В закрытых системах отопления это герметичная емкость, разделенная эластичной мембраной на две части. В верхней части находится воздух или инертный газ (в дорогих моделях). Пока температура теплоносителя невысока, бачок остается пустым, мембрана расправлена (на рисунке картинка справа).

Принцип работы мембранного расширительного бачка

При нагревании теплоноситель увеличивается в объеме, его излишек поднимается в бачок, отодвигая мембрану и сжимая закачанный в верхнюю часть газ (на картинке слева). На манометре это отображается как повышение давления и может служить сигналом для уменьшения интенсивности горения. В некоторых моделях есть предохранительный клапан, который при достижении порогового значения давления сбрасывает излишек воздуха/газа.

По мере остывания теплоносителя, давление в верхней части бачка выдавливает теплоноситель из емкости в систему, показатели манометра приходят в норму. Вот и весь принцип работы расширительного бачка мембранного типа. Кстати, мембраны бывают двух видов — тарельчатые и грушевидной формы. Форма мембраны на принцип работы никак не влияет.

Виды мембран для расширительных бачков в системах закрытого типа

Расчет объема

Согласно общепринятым нормам объем расширительного бака должен составлять 10% от общего объема теплоносителя. Это значит, что вы должны посчитать, сколько воды поместится в трубах и радиаторах вашей системы (есть в технических данных радиаторов, а объем труб можно посчитать). 1/10 часть от этой цифры и будет объемом необходимого расширительного бака. Но эта цифра справедлива только если теплоноситель — вода. Если используется незамерзающая жидкость, размера бака увеличивается на 50% от рассчитанного объема.

Вот, пример расчета объема мембранного бака для закрытой системы отопления:

• объем системы отопления составляет 28 литров;
• размер расширительного бака для системы, заполненной водой 2,8 литра;
• размер мембранного бака для системы с незамерзающей жидкостью — 2,8 + 0,5*2,8 = 4,2 литра.

При покупке выбираете ближайший больший объем. Меньший не берите — лучше иметь небольшой запас.

На что обратить внимание при покупке

В магазинах есть бачки красного и синего цвета. Для отопления подходят бачки красного цвета. Синие конструктивно такие же, только они предназначены для холодной воды и высоких температур не переносят.

На что еще обратить внимание? Есть два вида бачков — со сменной мембраной (называются они еще фланцевыми) и с незаменяемой. Второй вариант дешевле, причем значительно, но если повредится мембрана, покупать придется все целиком. Во фланцевых моделях покупают только мембрану

Во фланцевых моделях покупают только мембрану.

Место для установки расширительного бака мембранного типа

Обычно ставят расширительный бачок на обратном трубопроводе перед циркуляционным насосом (если смотреть по ходу движения теплоносителя). В трубопровод устанавливается тройник, к одной его части подсоединяется небольшой отрезок трубы, а к ней, через фитинги, подключается расширитель. Размещать его лучше на некотором расстоянии от насоса, чтобы не создавались перепады давления. Важный момент — участок обвязки мембранного бака должен быть прямолинейным.

Схема установки расширительного бака для отопления мембранного типа

После тройника ставят шаровый кран. Он необходим чтобы была возможность снять бачок без слива еплоносителя. Саму емкость удобнее соединять при помощи американки (накидной гайки). Это снова-таки облегчает монтаж/демонтаж.

Обратите внимание, что в некоторых котлах имеется расширительный бак. Если его объема достаточно, установка второго не требуется. Пустое устройство весит не так много, но заполненное водой имеет солидную массу

Потому необходимо предусмотреть способ закрепления на стене или дополнительные опоры

Пустое устройство весит не так много, но заполненное водой имеет солидную массу. Потому необходимо предусмотреть способ закрепления на стене или дополнительные опоры.

Расширительный бак отопления можно повесить на кронштейне Сделать опорную площадку Бак на ножках можно установить на полу

Особенности устройства закрытой системы – достоинства и недостатки

Любое водяное отопление, кроме многоквартирных домов, включает расширительный бак. Он служит для компенсации теплового расширения, значение которого меняется в зависимости от режима работы. Это резервуар с небольшим количеством воды, соединенный с трубами. Конструкция возможна в двух видах: обычная открытая емкость и закрытая от контакта с воздухом. В зависимости от применяемого типа этого устройства схемы получили свое название.

Замкнутая система теплоснабжения считается более удобной из-за ряда преимуществ:

1. Внутренние поверхности оборудования практически не контактируют с несвязным кислородом. Он провоцирует коррозию, сокращая срок службы дорогостоящего современного оборудования.
2. Бачок устанавливается в помещении, обычно рядом с котлом. В открытой системе его выносят на чердак – неудобен сам монтаж, к тому же требуется утеплить, чтобы вода не замерзла зимой.
3. Возможность заливки антифриза. В герметичной схеме он не испаряется.

В закрытой системе устанавливают насос, который активно перемещает теплоноситель, отчего приборы набирают максимальную температуру. Схема с принудительной циркуляцией обладает преимуществами:

• жидкость прогревается быстрее;
• воздушные пробки наблюдаются крайне редко;
• расширительный бак устанавливают на обратной подаче рядом с теплогенератором – проще монтаж и обслуживание;
• нет необходимости в расчетах диаметра и уклона труб, есть возможность использования пластиковых одинакового сечения;
• применяется монтаж магистралей скрытым способом – не требуется доступ для устранения завоздушивания.

Отопительная система с мембранным баком и циркуляционным насосом выигрывает по сравнению с открытой – качество и эффективность обогрева значительно выше. Распространение сдерживает энергозависимость схемы. При отключении электричества принудительное перемещение теплоносителя прекращается. Если трубы проложены без учета уклона, система бездействует. В этом случае требуется автономный источник питания.

Использование гравитационной схемы отопления не зависит от электроэнергии, это ее преимущество. Однако монтаж сложнее – требуются трубы различного диаметра, правильное расположение с уклоном в сторону движения теплоносителя. Это способствует эффективному обогреву помещения, предотвращает образование воздушных пробок. Она работает с естественной циркуляцией за счет земного притяжения без насоса, но при необходимости его легко вмонтировать.

Закрытый резервуар для самотечной системы нежелателен. Имеющаяся в нем мембрана создает значительное сопротивление, которое трудно преодолевать. Правда, если отключат электричество, теплоноситель в гравитационной системе, сделанной с полным соблюдением технологии, все равно будет перемещаться, хотя и не с такой интенсивностью. Классическая схема закрытой системы – мембранный бак плюс циркуляционный насос, самотечной – уклон труб и открытый бачок.

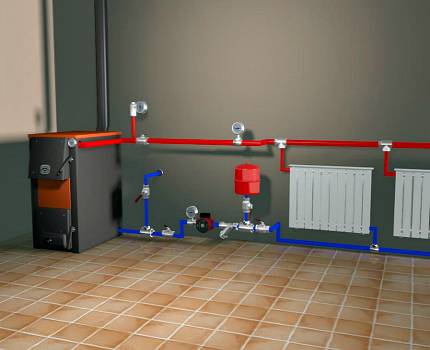

Принцип работы отопления закрытого типа

Как выглядит схема отопления закрытого типа? Основная конструктивная особенность, которая и обуславливает название такой системы – ее герметичность.

Система отопления закрытого типа, схема которой включает элементы, часть из которых используется и в других типах отопления, выглядит так:

• отопительный котел;
• воздушный клапан;
• термостат;
• отопительные приборы;
• расширительный бачок;
• балансировочный клапан;
• шаровой вентиль;
• насос и фильтр;
• манометр;
• предохранительный клапан.

Вот как выглядит отопление закрытого типа, схема и принцип работы которого довольно прост: циркулирующая в системе жидкость нагревается в котле и поступает в трубопровод. При расширении излишки жидкости попадают в бак, а при падении температуры возвращаются обратно, что позволяет поддерживать внутреннее давление в системе на заданном уровне.

Как заполнить систему отопления в частном доме. закрытую от внешнего давления? Как правило, в такой системе используется принудительная циркуляция. Из-за этого проявляется один из недостатков отопления закрытого типа – энергозависимость. Электроэнергия необходима для функционирования насоса, который обеспечивает постоянное движение воды по трубопроводу. Но если постоянных перебоев с электричеством нет, закрытые системы отопления частного дома будут работать правильно (прочитайте: «Как сделать отопление в частном доме — советы специалистов «). К тому же, такую систему можно дополнить, например, «теплыми полами», которые позволят увеличить теплоотдачу и сохранение тепла, что, в свою очередь, повысит экономичность такой конструкции.

Циркуляционный насос устанавливается на обратке прямо перед отопительным котлом. Здесь же можно разместить и расширительный бачок. При таком расположении важных для системы элементов можно забыть о необходимости создания постоянного уклона трубопровода и не обращать особого внимания на диаметр труб.

Система отопления закрытого типа защищена от попадания воздуха, но ликвидировать этот процесс невозможно. Например, при доливании жидкости в систему какое-то количество воздуха все же сможет просочиться в трубопровод. Попавший в трубы воздух будет скапливаться в верхней части системы и образовывать воздушные пробки, которые ухудшат работу системы и увеличат риск возникновения неполадок.

Чтобы спустить попавший в систему воздух, можно использовать кран Маевского или поплавковые отводчики, которые работают автоматически. Если воздух растворился в воде, то удалить его можно при помощи сепараторов, которые устанавливаются прямо в трубопроводе. Для экономии тепла отопительная система закрытого типа использует термостат, который автоматически включает и отключает насос при изменении температуры воздуха в помещении.

Устройство печного отопления в частном доме: конструкция современных печей

Главными конструктивными элементами в устройства печного отопления частного дома являются: фундамент, шанцы, зольниковая камера, топливник, дымовые каналы (дымообороты), дымовые трубы.

Фундамент — это основание печи, принимающее на себя нагрузки от печи и дымоходов. Данный конструктивный элемент должен быть надежным, поскольку от его прочности зависит безопасность эксплуатируемого сооружения. Правильное размещение печного фундамента предполагает его отдельное расположение от фундамента дома. Минимальный промежуток между ними составляет 3 см, который заполняется песком.

Прежде всего, роют скважину, которая затем заполняется мелкими обломками камня или обожженного кирпича, после чего все тщательно утрамбовывается. Таким образом, подготавливают подушку под фундамент. Затем в котлован заливается жидкий цементный раствор. Кладка кирпичного или каменного фундамента выполняется с перевязкой швов. Последний слой цементного раствора тщательно выравнивается.

После возведения фундамента приступают к выполнению такого конструктивного элемента печи, как шланцы. Они представляют собой ряды кирпичной кладки, которая поднимает печь поверх фундамента. Для устройства шланцев выполняется два или три ряда кладки из кирпичей. Низ печи, таким образом, также задействуется в теплоотдаче.

Такой элемент конструкции печей отопления, как поддувало, или зольниковая камера, служит для подвода воздуха в топливник и для накапливания поступающей из него золы. Между топливником и зольниковой камерой устанавливается специальная решетка в виде чугунных или стальных прутьев. Во время работы печи дверца камеры должна быть открытой, а по окончании топки ее закрывают во избежание быстрого остывания воздуха внутри печи.

Топливник в устройстве печей отопления представляет собой печную камеру, в которой осуществляется сжигание топлива — дров и угля. В верхней части топливника устраивается специальное отверстие для отвода дымового газа. Размеры камеры подбираются с таким расчетом, чтобы была возможна загрузка в печь необходимого для разогрева печи количества топлива.

В нижней части топливника устраивают скаты к решетке, обеспечивая свободное перемещение золы в поддувало. Во избежание выпадения углей и золы из камеры топки ее дверца устанавливается выше решетки на один ряд кирпичной кладки. Продлить срок службы топливника можно, выложив его огнеупорным кирпичом.

Принцип работы печной отопительной системы в частном доме основан на заборе тепла дымовыми каналами, или дымооборотами. Они могут располагаться как вертикально, так и горизонтально, а также подниматься и опускаться. То, насколько эффективно работает печь, зависит от размеров дымооборотов и их расположения.

Дымовой газ, проходя через канал, отдает энергию в виде тепла стенкам, которые и нагревают печь. С целью повышения теплоотдачи дымовые каналы выполняют таким образом, чтобы они были длинными и часто меняли направление.

Дымообороты современного печного отопления частного дома могут быть сечением 13 х 13, 13 х 26, 26 х 26 см, их стенки делаются гладкими (они не оштукатуриваются, так как в случае разрушения штукатурки может произойти засорение каналов). Доступ к дымооборотам для их чистки от сажи осуществляется через специальные дверцы.

Для получения тяги, способствующей удалению газов от сожженного топлива, устраивают дымовую трубу, которую размещают за пределами дома — на крыше. Чаще всего ее делают круглого сечения, поскольку в трубах с углами перемещение газа несколько затруднено. Кроме того, круглые трубы удобнее чистить. В качестве материала для их изготовления используются керамические либо асбестоцементные трубы.

Системы антиобледенения и сетевого обогрева

Есть еще один неблагоприятный нюанс: лопаются трубы с дальнейшим подмыванием водой конструкции дома, размывается фундамент. Далее нужно будет проводить серьезный ремонт, который потянет за собой внушительные суммы затрат. Во избежание такого нелицеприятного момента можно использовать систему антиобледенения и сетевого обогрева труб.

Чтобы обеспечить непрерывную внешнюю разморозку системы отопления применяют такое устройство обогрева, как последовательный резистивный кабель.

Чтобы обеспечить антиобледенение в трубах с питьевой водой, кабель такого плана прокладывают непосредственно внутри труб.
