Выбор механизма
Если это ваша первая самодельная конструкция, то лучше начать с простейших элементов. Данный опыт, несомненно, пригодится для выполнения более сложных засовов.
Простой засов
Это самое легкое приспособление для крепления на воротах. Чтобы его закрепить, нужно запастись тремя скобами из металла, шпингалетом и основой для него. Потом скобы надо приварить сваркой к внутренней стороне ворот и закрепить на них шпингалет. Дальше для крепости к скобам прикручивают перпендикулярно к полу ограничитель. Главное, чтобы он был чуть выше скоб.
Изготовить очень просто
Запоры на проушинах
Такая конструкция не займет много времени для сборки. Любой дилетант легко справится с этой задачей. Потребуются проушины, купленные в магазине или выполненные из металлических пластинок.
Самостоятельное изготовление
Если нет желания или возможности приобретения запирающего механизма, то можно сконструировать запор на калитку своими руками. Чаще всего владельцы земельных участков предпочитают самостоятельно изготавливать:
- Самозакрывающаяся щеколда на калитку.
- Запирающее устройство для калитки со щеколдой и верёвкой.
- Пружинный запор.
- Потайной замок.
- Винтовой запор.
Создание каждого из перечисленных замков на металлическую или деревянную калитку имеет свои особенности.
Щеколда
Разновидность щеколды на калитку
Популярность защёлки на калитку, во многом обусловлено эффективностью подобного устройства. Разновидностей таких запоров много, а изготовить её своими руками из подручных средств достаточно просто. Вот одна из них, для этого требуется:
- Подготавливаем основу запорного механизма в виде пластины толщиной 3 мм с размерами 10*10 см с отверстиями по краям ⌀ 3–4 мм.
- Привариваем посередине сваркой к ней болт под крепление защёлки.
- Делаем плоскую и узкую пластину толщиной не менее 3 мм и шириной 3 см. При этом его длина не должна превышать 10–15 см и на краю сверлим отверстие под болт.
- Крепим запорный рычаг и установив его горизонтально привариваем под ним упор. Упор не даст опуститься рычагу вниз.
- Крепим к основной запирающей пластине ручку для открывания.
- Зафиксировать готовую щеколду на калиточной дверце.
- Делаем зацеп в виде треугольника с прорезью под запор и закрепляем на краю калиточного проёма, ориентируясь на положение щеколды на дверке. После монтажа запорный рычаг должен свободно подниматься и опускаться.
- Для открывания с наружной стороны протянуть шнур приподымающий рычаг.

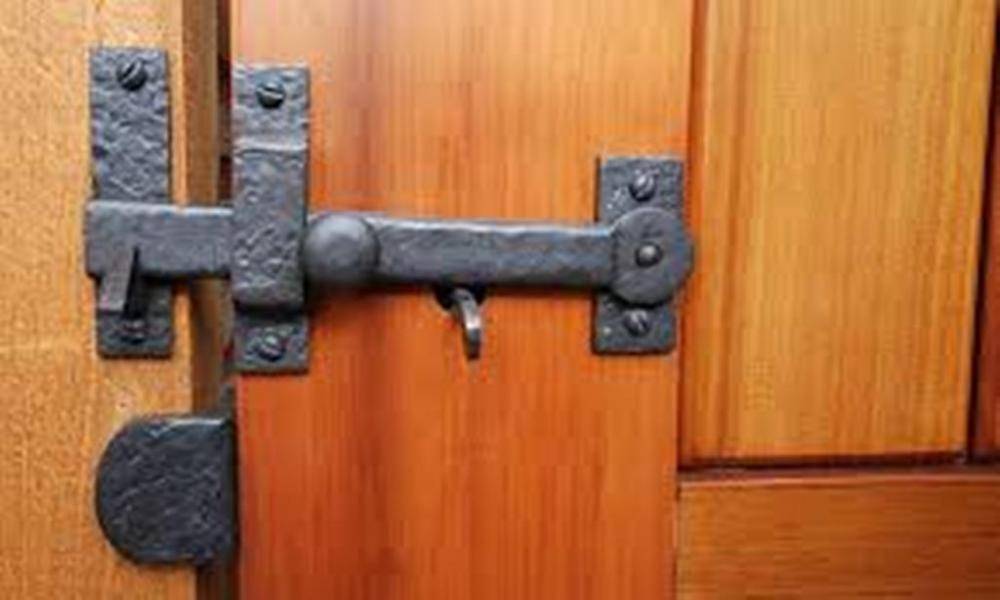

Декоративная щеколда с отпиранием в виде рычага снизу

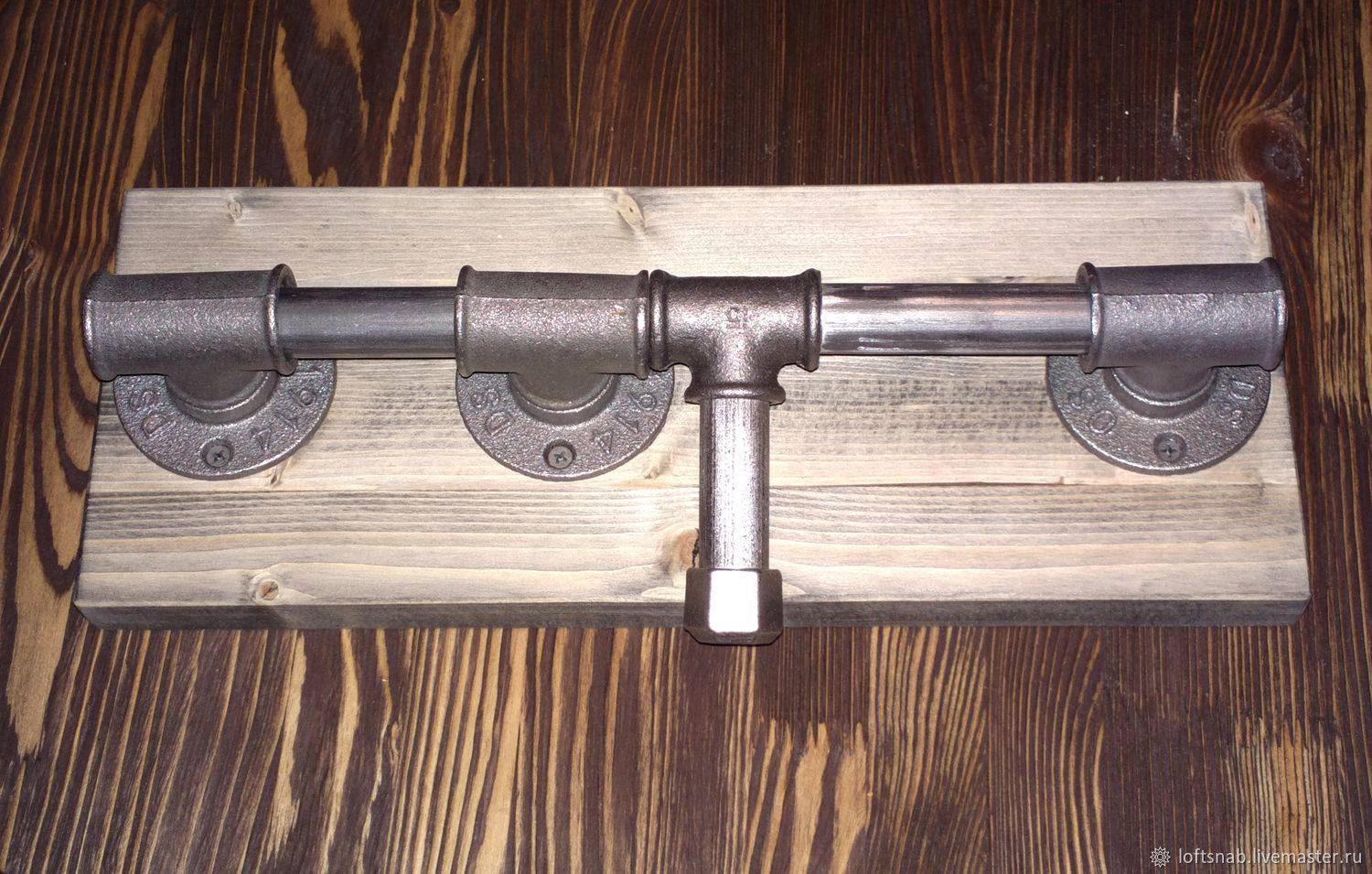

Шпингалет
Калиточный шпингалет представляет собой один из самых простых и распространённых видов запора. Такая задвижка может быть односторонней и двусторонней. Двусторонний отличается тем, что задвижка имеет две ручки управления. Вторая выводится на улицу.
Простой шпингалет на деревянной калитке
Односторонняя может служить для запора только изнутри или если расположить его достаточно высоко, то можно открывать и закрывать через верх.
Если выполнить в двустороннем варианте, то установить его можно в любом месте, лишь бы удобно пользоваться.
Металлический прут длиною 15–20 см и трубка по его диаметру. Для изготовления требуется подготовить не менее трёх колец. Два из них будут располагаться на калитке, а третье — фиксироваться к краю ограждения. Хотя это необязательно и его роль может выполнить отверстие.
Необходимые действия:
- Делаем и крепим металлические кольца в нужных местах. Их можно зафиксировать с использованием сварного соединения или приварив сваркой к основанию и потом закрепить болтами.
- Устанавливаем запирающий прут, так, чтобы открытие калиточной дверцы было полностью заблокировано.
- Привариваем упор на запирающий прут, который будет играть и роль ручки.
- При монтаже двустороннего шпингалета делаем всё на пластине.
- К запирающему штоку привариваем сразу две ручки. При этом ручка, выходящая на улицу, должна быть длиннее.
- Делаем крепление на калитке под запор.
- Вырезаем прорезь для ручки и устанавливаем конструкцию.
Несколько подробнее про двусторонний засов можно посмотреть на видео:
Самостоятельное изготовление не должно вызывать сложностей. Особенно удобен такой запор на калитке из профнастила.
Пружинный засов
Чтобы своими руками сконструировать пружинный засов, требуется сначала подготовить необходимые инструменты и материалы. Из инструментов понадобится: болгарка,
Пружинный запор
сварочный аппарат, молоток и дрель, материал — стальная пластина (3–4 мм толщиной и 10–15 см длиной), стальной прут (⌀ 10–12 мм), кусок трубки по диаметру прута, пружина, шплинт. Далее:
- Обрезается кусок стального прута длиной 20–25 см.
- Согните его под прямым углом 5–10 см от края.
- По заданным размерам отрезается стальная пластина, после чего на неё навариваются два небольших направляющих кольца из трубы длиной 2 см.
- В стальном пруте просверлить отверстие диаметром ⌀3 мм под шплинт.
- В зависимости с какого края будет отверстие, запор будет сам открываться или закрываться.
- Отрезанный стальной прут вставляется в приваренные кольца. При этом вставляя прут, наденьте на него пружину и шайбу. Шайба должна быть со стороны отверстия.
- Пластина, являющаяся основанием для механизма, приваривается к забору.
- На проём крепится сваркой третье кольцо из трубки, в которое будет входить засов. Если позволяет конструкция, то можно просто просверлить отверстие под прут.
Разновидности запорной фурнитуры
При подборе определенной модели уделяется внимание ее типу. Данная характеристика – одна из самых важных, зависит она от материала, устройства других качеств
По типу запорной фурнитуры изделия бывают такими:
- Накладные – включают скобу, колбочку, дополнены несколькими отверстиями у основания для закрепления. На калитку, сделанную из профнастила, лучше брать дверные ручки формы С или Г, на которых нет отверстий, а крепить понадобится сваркой. Мастера подтверждают тот факт, что приваренные детали служат лучше и дольше.
- Сквозные – в продаже есть данная разновидность разных форм. Для закрепления в дверце просверливаются отверстия, туда продевается штырь с резьбой, влитый в ручку. С оборотной стороны закрепляется вторая ручка. В итоге – с двух сторон располагаются одинаковые.
Сквозная модель
- Поворотные, нажимные – рекомендуется использовать при установке общей конструкции ручка-замок. Данные типы реализуют сразу 2 задачи – надежный захват при открывании, фиксация благодаря запорному механизму.
- Кованые – самые востребованные из всех благодаря надежности и большому выбору моделей. Изделия часто монтируются на калитках, даже гаражных воротах. Выглядят они максимально эстетично, гармонично сочетаются с имеющимся стилем, добавляя богатства. Кованые изделия становятся настоящим украшением.
Как устроена «секретка»?
Данное приспособление представляет собой сваренную полосу Г-образной формы.
Долой карандаш и пинцет: появился новый тренд на брови, который упростит жизнь
400-летнее кольцо может быть продано на аукционе более чем за 3 млн рублей
Свыше половины российских компаний планируют внедрить гибридный формат работы
Внизу калитки отведено место для держателя, посредством которого регулируется величина хода данной металлической полоски, благодаря чему она не отойдет от каркаса. Кроме того, благодаря данному держателю полоска не соприкасается с профилированной обшивкой.
Чтобы рычагу придавалось возвратно-поступательное движение и он мог приподниматься на крючке, когда вы закрываете калитку, систему оборудуют вторым держателем.
Местом его расположения стала вертикальная стойка. Если вы желаете соорудить такую «секретку», сделайте соответствующие замеры, сварите Г-образно металлическую полоску, обзаведитесь двумя держателями и приступайте собирать конструкцию.
Потайной замок
Устройство потайного механизма
Иногда на полотне не видно ни скважины для ключа, ни отверстия для замка, а калитка не открывается, будто изнутри есть замок. Если рассмотреть полотно более внимательно, можно обнаружить, однако, что с обратной стороны есть задвижка. Но как закрывается она снаружи, поначалу механизм этого запора непонятен. Оказывается, на двери есть шестиугольная шляпка шурупа. Она поворачивается специальным ключом-воротком шестиугольной формы. С внутренней стороны стоит рейка, которая при повороте болта закрывает вращением запорное устройство двери. Делают такие запоры довольно легко.
На хвостике болта напильником выполняется плоская лыска. На нее укрепляется задвижка, в которой делается прорезь для лыски.
Собирают запор так:
- сверлят специальное отверстие для резьбового участка болта;
- толстым сверлом выполняют углубление для головки болта, чтобы на полотне она могла утонуть в углублении;
- с другой стороны надевают на болт две шайбочки и прижимают с помощью гайки так, чтобы головка болта была утонувшей;
- на подготовленную лыску насаживают задвижку и плотно прижимают ее с помощью гайки.
Наиболее удачные варианты запоров на гаражные ворота
Из всевозможных конструкций запоров наименее надежными являются щеколды и шпингалеты. Устройство такого механизма до примитивности простое. По сути, это металлический стержень в стальной обойме. При перемещении стержня с помощью бокового рычага край запирающего элемента входит в гнездо на соседней створке и блокирует перемещение ворот. Установить его на ворота своими руками можно за пять минут, но стойкость его к взлому крайне низкая, прежде всего из-за слабого корпуса обоймы.
Если необходим по- настоящему мощный гаражный фиксатор, стоит воспользоваться одной из нижеприведенных конструкций:
- Фляжный запор для гаражных ворот;
- Поворотный стоечный механизм;
- Запор- вертушка;
- Засовы на сварной раме.
Совет! Каждый вариант по-своему удобен в работе, но требует тщательного ухода и смазки механизма.
Фляжные системы запора
Конструктивно фляжный запор представляет собой два элемента – рычаг с крюком и фиксирующую петлю. Рычаг устанавливается на створку ворот или на дверь, при закрытии достаточно одеть петлю на зацеп и перекинуть рычаг до упора. Таким образом, выбирается зазор, и створка гаража плотно притягивается к раме ворот. Увидеть работу запора на практике можно из видео:
В закрытом положении любые усилия на вскрытие створки воспринимаются толстой петлей- крючком фляжного механизма, чтобы оборвать такое крепление, потребуется усилие более чем в несколько тысяч килограмм.
Кроме того, фляжный вариант гаражного запорного устройства абсолютно не чувствителен к засорению и загрязнению. Сделать и установить на ворота своими руками такой механизм не составляет особого труда.
Поворотные стоечные запоры
Не менее надежным считается эксцентриковый или поворотный запор, изготавливающийся в виде вертикальной трубчатой стойки, закрепленной на створке ворот в четырех опорных обоймах. В центральной части к стойке крепится рычаг, с помощью которого трубу стойки можно проворачивать вокруг вертикальной оси. Для удобства рычаг выполняется на болтовом соединении, что дает возможность и складывать его, опуская вниз.
На верхнем и нижнем конце трубы наваривают массивный крюк- зацеп. На пороге и на верхней балке рамы гаражных ворот устанавливают толстые и короткие цилиндры. При повороте трубчатой стойки крюк проворачивается вокруг вертикальной оси и входит в зацепление с цилиндром в верхней и нижней части ворот.
Прочность механизма не уступает фляжной схеме, но более сложный вариант в изготовлении своими руками, требует использования легированных сталей и высококачественной сварки.
Запорная вертушка и стержневые фиксаторы
Двадцать лет назад среди владельцев гаражей очень популярной была конструкция запора в виде вертушки или поворотной стальной рейки, установленной на одной из створок. Чтобы изготовить такой запор, требовалось приварить ось вращения на одной из створок ворот и сделать два упора для фиксации запорного элемента в закрытом состоянии, чаще всего использовались два обрезка стального уголка.
Чтобы закрыть механизм, достаточно было провернуть запорную рамку вокруг горизонтальной оси. Простое и относительно надежное устройство сделало подобную конструкцию одним из самых популярных вариантов среди автолюбителей. Долгое время считалось, что открыть ее снаружи невозможно.
Самыми простыми схемами были и долго еще останутся вертикальные фиксаторы, устанавливаемые в верхней и нижней части одной из створок. Такая схема очень проста в изготовлении, для надежной работы и запирания дверей, в верхней и нижней балке рамы ворот потребуется установить специальные гильзы или обрезки труб. Со временем внутри гильз скапливается грязь, а зимой – замерзший конденсат, поэтому требуется периодическая очистка и продувка крепления.
Виды запорных конструкций
Модели самодельных и покупных запоров настолько многочисленны, что определиться с выбором бывает непросто. Выбрать разновидность накладного запора помогает предназначение устройства: от работы механизма зависит и способ его применения в дверце забора или на воротах.
По направлению монтажа
Установка запорного элемента может производиться вертикально и горизонтально. Поэтому все конструкции подразделяют по направлению их монтажа:
- Вертикальные задвижки ставят на ворота, чтобы предотвратить их открывание снаружи. Чаще всего такие запоры располагают парами: вверху и внизу створки. При закрывании стержень механизма входит в отверстие на верхней и нижней перекладине короба ворот. Садовые калитки оснастить такой задвижкой сложнее — они не имеют верхней планки. Но и врезанную в ворота дверцу закрывать на подобную задвижку неудобно: ее нельзя закрыть и открыть снаружи. Но для фиксации калиток на ночь можно использовать такой запор только в их нижней части.
- Горизонтальные конструкции ставят так, что запорный стержень перемещается параллельно земле и закрывает калитку, удерживая ее сбоку. Для фиксации засова применяется скоба или ушко на боковой стойке короба, с противоположной петлям стороны. Подобные конструкции иногда делают так, чтобы их можно было открыть или закрыть снаружи. К горизонтальному типу относят и вертушки, и щеколды, которые фиксируют дверь сбоку, но при открывании перемещаются в вертикальной плоскости.
По функционированию механизма
В магазинах хозтоваров можно приобрести и простые, и сложные механизмы, установка которых иногда требует помощи специалиста. К ним относят электромагнитные замки и кодовые устройства, которые отпирают только при помощи магнитного ключа или набором комбинации цифр. Их невозможно сделать самостоятельно и даже при установке или ремонте рекомендуется вызывать мастера.
Более простые механические устройства делят на следующие разновидности:
- Замки с ригелями. Накладные или врезные конструкции, которые открываются ключом или поворотной ручкой. При этом в движение приводится сложный механизм, который сдвигает запорные стержни. Они фиксируются в скобе или выемке на коробе дверцы. Установить такие замки можно своими руками.
- Сдвижные конструкции (шпингалеты). Изготавливаются из плоской или круглой в сечении подвижной части, кожуха для нее с выемками для фиксации в открытом или закрытом положении и скобы для установки на боковине короба. Последняя деталь служит для удержания двери на месте в закрытом положении.
- Вертушки. Устанавливаются на коробе и имеют вид небольшого крутящегося бруска. При приведении его в горизонтальное положение торцевая часть заходит на боковину калитки на 3-4 см и фиксирует ее, прижимая к раме. Для открывания брусок переводят в вертикальное положение.
- Шлагбаумы. Отличаются от вертушек тем, что закреплены не посередине, а ближе к 1 торцу и установлены на створке. Для запирания нужна открытая сверху скоба, в которую заходит щеколда. Открыть такой запор можно снаружи, прикрепив к подвижной части шнур или поворотную ручку.
- Крючки. Несложный внутренний запор, изготавливаемый из жесткой проволоки. Для фиксации калитки язычок крюка опускают в отверстие кольца. Подвижную часть крепят как на коробе, так и на створке. Колечко для фиксации ставят на противоположной части притвора.
Виды приспособлений
Условное подразделение запорных устройств производят по разным критериям. Имеет значение степень сложности, необходимость применения ключа для устройства
Также важно то, в каком качестве будут использовать данный механизм: как автономное средство для защиты прохода или как вспомогательное для временного перекрытия, пока хозяева дома
Засов
Стоит обратить внимание на следующее:
Калитка из сетки Гиттер
Вариант самостоятельного изготовления задвижек и запоров для ворот и калиток предполагает наличие профессиональных навыков и инструментов, если есть необходимость в изготовлении сложного механизма.
Некомпетентные источники нередко путают изготовление воротных засовов с процессами по оборудованию задвижки для калитки. Хотя любой человек, столкнувшийся с этой проблемой, понимает, что типы устройств отличаются по весу, надежности, функциональности и даже по частоте использования.
Защелка
Конечно, оптимальный вариант создания надежного закрытия – приобретение калитки вместе с воротами и защелкой или задвижкой. Есть специально разработанные системы соответствия механизмов. Они обеспечивают одновременно надежность устройства и его беспроблемную эксплуатацию.
Приобретение на строительном рынке или в супермаркете готового устройства должно проводиться с учетом особенностей калитки, ее конструкции, типа использованного стройматериала для забора.
При этом важно качество запорного устройства, его устойчивость к природным воздействиям. Также учитывают необходимость ремонта сложного электромеханического замка. Возможно, хорошим решением будет приобретение более простого, надежно работающего механизма
Возможно, хорошим решением будет приобретение более простого, надежно работающего механизма.
Шпингалет для калитки
Разновидности засовов
Существует несколько видов засовов на ворота, которые под силу сделать своими руками любому мастеру, даже если у него нет опыта в этом деле. Принято классифицировать их по методу крепления, по виду конструкции.

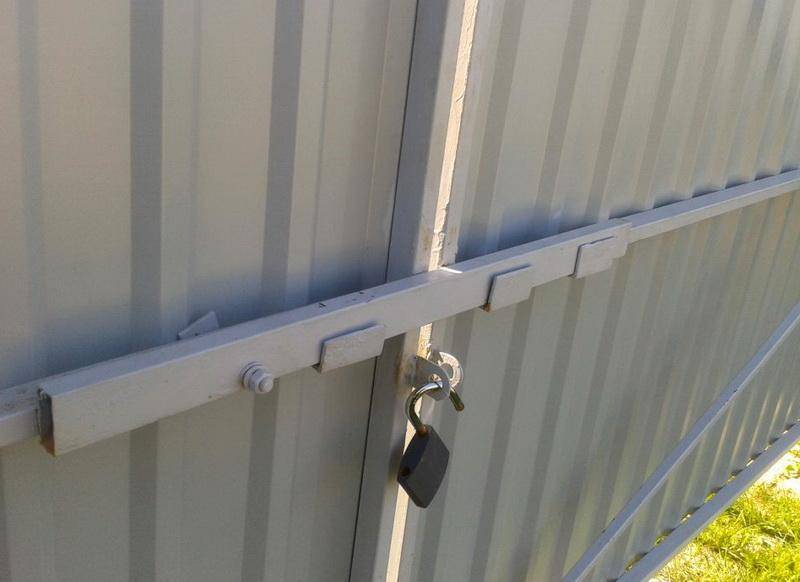

Если сравнить засовы только по методу крепления, то весь ассортимент строительных магазином получится разделить на три группы. Горизонтальные засовы визуально похожи на обычную щеколду, только большого размера. Составные части такие же – есть внешняя часть, петля-фиксатор и подвижный стержень. Последний изготавливается из металла. Благодаря конструкции многие горизонтальные засовы называют шпингалетом.
Обычно такой засов закрепляется на верхней части ворот, реже – на средней части. Однако при желании можно разместить засов даже в нижней части ворот.
Вертикальный запор Источник a.d-cd.net
Вертикальные засовы визуально похожи на горизонтальные. Располагают их на верхней или средней части ворот. Однако у них отличается вид крепления. Засов двигается за счёт стальных прутов. Использовать вертикальные модели – отличный способ, как сделать запоры на распашные вороты.
Третья подгруппа – дополнительные запоры, которые располагают не на внутренней стороне ворот, а снаружи. Этот засов не может быть единственным на воротах с точки зрения безопасности. Поэтому на тыльной стороне ворот обязательно устанавливается либо вертикальный, либо горизонтальный запор.
Разные конструкции
Другая классификация подразумевает разделение всех моделей по конструкции. Самая простая – засов. Собирается из минимального количества деталей. Именно поэтому многие мастера интересуются, как сделать засов на калитку своими руками. Несмотря на простоту механизма, засов отличается надёжностью. Он прочен, его сложно сломать с помощью механического воздействия. Засову не страшны тяжёлые погодные условия: даже в регионах, где постоянно ветреная погода, можно устанавливать на ворота засовы.
Самый простой засов на ворота Источник rusolymp.ru
Второй тип защитных механизмов – запоры на проушинах. Не так часто можно увидеть на воротах, в основном запор устанавливается на гаражной двери. Сборка механизма простая, с ней может справиться даже непрофессионал.
Штырьковый запор несложен для изготовления. Однако есть особенность – у замка очень большие размеры. То есть для самостоятельной установки придётся устанавливать в землю два боковых штыря. А для изготовления запора необходимо будет найти две полуметровых арматуры.
Для изготовления откидной защёлки нужны стальные детали: четыре крюка и пластина. Но в некоторых случаях мастер может использовать деревянные крюки и пластины. Алгоритмом сборки откидной защёлки мастер интересуется, если хочет знать, как сделать задвижку на калитку своими руками.
Есть несколько разновидностей уже готовых моделей. Самая простая – ручка. Она бывает пружинной или поворотной. Несмотря на внешнюю простоту, собрать ручку в домашних условиях сложно. Этот вид запора состоит из нескольких петель, стержня, который искривлён в определённой форме, а также нескольких петель. Конструкция универсальна: установить можно на калитки или на дверь гаража.
Такой вариант можно установить на калитку Источник nazamok.ru
Накладной замок тоже относится к запорам. Механизм состоит из двух частей: погружной и замочной конструкции. Самые простые разновидности закрываются с помощью ключа. Но есть и электронные механизмы.
Электроника задействована и во врезных замках с кодовым ключом. Там запирающий механизм может быть магнитный или электромеханический.
Запоры для калиток и ворот: как уберечь себя от непрошеных визитов
Основной функцией калиток и ворот является охрана территории от вторжения посторонних лиц, поэтому они оборудуются запорными устройствами. Обычно это несложные конструкции, которые приобретаются готовыми или изготовляются своими руками. Главное, чтобы запоры для ворот и калиток были просты в использовании.
Разновидности запоров
К простым устройствам, не требующих применения ключей, относятся:
- Шпингалеты в большом ассортименте можно найти в любом хозяйственном магазине. Поскольку стоят они недорого, нет смысла делать их самостоятельно. Устанавливаться могут вверху и внизу. Ими часто запирают встроенные в ворота калитки.
- Пружинная задвижка на калитку открывается нажатием рукой, а в закрытое положение возвращается пружиной. Они применяются как дополнение к замкам, когда нет необходимости открывать калитку снаружи. То есть вся семья дома. В остальных случаях используется основной замок.
Какие запоры для ворот и калиток наиболее надёжны
Надёжность запоров дачных ворот и калиток повышается, если устанавливать устройства, открывающиеся ключами. Наиболее часто хозяева отдают предпочтение:
- замкам навесным;
- винтовым конструкциям;
- пазовым запорам;
- накладным и врезным замкам;

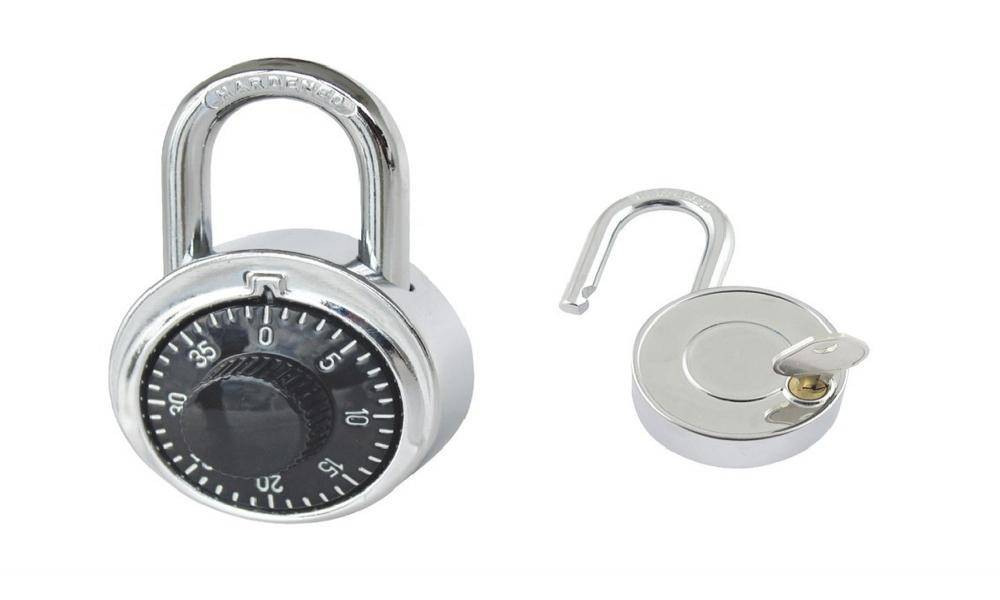

- механическим кодовым устройствам.
Сейчас навесной замок встречается редко в основном на нечасто посещаемых дачах, откуда вывезены ценные вещи. Его нетрудно открыть шпилькой для волос либо вульгарно выломать ломом. Для него нужно только закрепить две проушины. В паре с ним обязательно устанавливают внутреннюю защёлку.
Винтовые устройства легко монтируются и несложны при эксплуатации. Их устанавливают на обшивку створки. Основной деталью является засов в виде зубчатой рейки, который сдвигается за счёт вращения шестерёнки сцепленной с ним. Для её поворота используется специальный ключ. Поскольку практичность такой системы невысока, так как приходится делать ключом немало оборотов, она не пользуется популярностью.
Ригельные замки на реечных системах более распространены, так как надёжны и несложны в обращении. Некоторые модели оснащаются крабовыми системами закрытия. Для запирания хватает 1-2 оборота ключа.
Для установки накладных замков необходимо довольно толстое основание. Поэтому под них на раму дверцы приваривается специальная пластина. Их размещают таким образом, что с улицы калитка будет открываться только ключом, а изнутри поворотной ручкой.
Многие домовладельцы отдают предпочтением врезным замкам. Если конструкция створки не позволяет сделать паз для установки, то на раму приваривается металлическая коробка, внутри которой он закрепляется. Популярность кодовых устройств по-прежнему на высоте. Конструктивно они выполняются накладными и навесными. Многие модели оснащаются дополнительными блокировками.
Электромеханические устройства
Недавно появившийся магнитный замок признан самым надёжным запором. Работает без ключей и засовов. Мощный магнит, управляемый электроникой, прочно удерживает закрытую створку. Закрывается автоматически, а открывается магнитным ключом.
Самостоятельное изготовление запоров
Чаще всего для запирания ворот и калиток используются схожие по конструкции накладные горизонтальные и вертикальные засовы. Поэтому рассмотрим процесс изготовления вертикального запора для распашных ворот. Их потребуется два ― на каждую створку по одному. Порядок действий следующий:
Материалы и инструменты
У рачительного домовладельца найдутся тиски, набор гаечных ключей, плоскогубцы, отвёртки, электродрель, болгарка, слесарные и столярные инструменты. Этого набора более чем достаточно для самостоятельного изготовления простых запоров. Никаких специфических материалов для этого не требуется. Всё необходимое можно подобрать из остатков пиломатериалов и обрезков металла, которые остаются после строительства или ремонта.
Некоторыми дачниками и домовладельцами фурнитура для калитки используется в составе потайных устройств открывания калитки. Например, ручка защёлки делается круглой формы. Редко кто догадывается, что её надо повернуть. Вместо ручки порой применяют болт с шестигранной головкой, который не заметен среди других болтов и саморезов. Вариантов секретных запоров на ворота и калитки множество, нужно только проявить смекалку.
Изготовление шпингалета
Шпингалеты служат в качестве дополнительной защиты участка от проникновения посторонних в ночное время или когда все хозяева находятся дома.
Шпингалеты закрывают калитку с одной стороны.
Простейшее устройство состоит из нескольких деталей:
- корпуса-направляющей;
- засова;
- ответной планки;
- ручки для манипуляций;
- ограничителя хода.
Изготавливают шпингалет из подручных материалов: металлической пластины, подходящего отрезка гладкой арматуры. Для крепления понадобятся саморезы, шурупы или болты с гайками.
Алгоритм работы:
- Замеряют расстояние между створкой калитки и противоположным столбом, чтобы вырезать рабочий орган необходимой длины. Размеры выбирают таким образом, чтобы у засова был достаточный запас хода, и он минимум на 2 см перекрывал ответную планку в закрытом состоянии.
- Соединяют детали шпингалета сваркой.
- Приваривают ограничитель хода, чтобы детали задвижки не выпадали из корпуса.
- Окрашивают детали.
- Монтируют шпингалет на дверь.
Устройство готово к работе.
Двусторонний шпингалет
Если калитка изготовлена из металлического профиля, засов можно скрыть внутри поперечины. Для этого в трубе вырезают необходимые отверстия для хода ручки. Такую же прорезь выполняют в профнастиле.
Заканчивают работу привариванием ручек изнутри и снаружи калитки.
Недостаток в том, что закрываться дверь на замок не будет, тем самым путь на участок окажется свободен для любого человека. В то же время такие запоры надёжно фиксируют калитку от воздействия животных и ветра.
Шпингалет может закрываться на навесной замок, для чего на него приваривают проушины.
Щеколда на калитку своими руками
Самый простой и проверенный вариант, известный на протяжении столетий, – это задвижка-вертушка, изготовить которую не составит труда. Для создания вертушки стандартно используется кусок деревянной рейки на болте с гайкой.
Она легко поворачивается в горизонтальное положение и запирает сразу обе створки. Поэтому и сломать такое устройство, даже при его предельной простоте, довольно сложно. Частота распространения превалирует в деревнях, на садовых и дачных наделах, где хозяева в сезон почти постоянно находятся на территории участка или ненадолго отлучаются по хозяйственным надобностям.
Схема шпингалета
По такому же принципу работают миниатюрные шлагбаумы на железной полоске. Это последний тренд в запорном искусстве: прочное, надежное и эстетично выглядящее устройство, которое продается в ассортименте. Особо умелые мастера быстро сооружают такие приспособления на калитку своими руками, внимательно рассмотрев на чужих воротах покупной вариант.
На видео ниже представлен подробный процесс установки своими руками.
Щеколда на калитку, по мнению доморощенных мастеров, чем-то напоминает вертушку, но на самом деле видов щеколд есть несколько. Наиболее удобным считается рычаг, автоматически попадающий в фиксатор. А самая прочная задвижка – используемая в комплекте с навесным замком, который продевают в дополнительные ушки, прикрепленные специально для этой цели.
На прозрачные калитки (из штакетника или металлических прутьев) делают красивую щеколду своими руками из металлической ковки, ловко маскируя за переплетением завитушек открывающий механизм или шнур.
Чертеж задвижки
Виды запоров и классификация
Классификацию запорных устройств и требования к ним определяет ГОСТ 5089-2011 «Замки, защёлки, механизмы цилиндровые. Технические условия».
Документ выделяет три типа устройств:
- Замки — изделия, предназначенные для запирания защитных конструкций, обладающее охранными свойствами.
- Защёлки для фиксации полотна двери в закрытом положении.
- Защёлки с механизмом запирания: изделия, служащее для фиксирования двери в закрытом положении, оснащённые механизмом блокирования.
Защёлки, в свою очередь, классифицируются по следующим признакам:
- способу установки: врезные или накладные;
- правые, левые, универсальные;
- одно- и двухсторонние в зависимости от возможности открывания;
- принципам работы — механические, электромеханические, электронные, магнитные;
- исполнению засова — прямоугольные, с несколькими прутками прямоугольного или круглого сечения и со скошенным торцом (засов-защёлка).
Запоры на ворота своими руками – усиленная защита частной собственности
Постановкой прочного забора с массивными воротами каждый хозяин пытается защитить частную территорию от вторжения посторонних лиц. Но этого мало – для большей надежности входную группу необходимо оборудовать запором.
Пусть он будет иметь не самый сложный механизм, зато повысит уровень защиты всей конструкции. От замков разнообразных видов запоры для распашных ворот отличаются тем, что их можно собрать своими руками, а ключи для пользования ими не требуются. Имеют ли эти устройства недостатки, хозяин разберется самостоятельно, изучив несколько типичных вариантов.
Существующие запорные механизмы
Ассортимент засовов и запоров на сегодняшний день довольно широк.
Выбирают их по таким критериям, как: тип запирания, место размещения, эстетика, направление движения рабочего элемента. Из основных вариантов выделяются следующие виды механизмов:
- Горизонтальные, которые бывают верхними, нижними, центральными. Место их применения – гаражные ворота.
- Вертикальные – вариант, схожий по расположению с предыдущим.
- Дополнительные – приспособления для калиток и дверей хоз. построек.
Располагаются конструкции либо на раме створок, либо на дверном полотне. Язычок ориентируют параллельно либо перпендикулярно.
Исходя из вкусовых предпочтений и особенностей монтажа, мастер может воспользоваться такими вариациями механизма:
- Врезные,
- Поворотные,
- Винтовые и ригельные,
- Сдвижные накладные,
- С фиксацией (запоры поворотные, пазовые, пружинные).
Как поставить «вертушку» на гаражные ворота
Запорные устройства типа «вертушка» приделывают к двустворчатым гаражным воротам, сделанным из металлических листов, и навешивают на калитки. Они просты в изготовлении и легки в эксплуатации. Купить готовый механизм не получится, т. к. на заводах его не выпускают. Поэтому есть смысл научиться делать устройство самостоятельно.
Материалов для создания «вертушки» требуется немного :
- брусок толщиной в 5 см,
- металлические полоски.
В единый механизм их собирают так. Брусок крепят в центре ворот сквозным болтом. Перемещаться засов будет легкими поворотными движениями, совершаемыми вдоль брусков клиновидной формы. При закрытии ворот створки упрутся в деревянные блоки, плотно стыкующиеся меж собой.
Ворота с таким засовом не привлекают внимания неблагонадежных лиц, поскольку снаружи не имеют признаков наличия замка. Со стороны улицы их просто невозможно открыть, а изнутри для распахивания будет достаточно одного движения.
Шпингалет для внешних ворот
Усилить защиту внешних ворот поможет такое незатейливое запорное устройство, как шпингалет. Его достоинством является простота сборки, недостатком – образование зазора при неплотном примыкании створок. Тем не менее, запор остается надежным. Выглядит он как металлический стержень с упором, передвигающийся по салазкам. Устройство покупают в магазине стройматериалов или сваривают в домашних условиях.
Из разновидностей шпингалета обращаем ваше внимание на засов, металлическая полоска которого входит в железный кармашек-петлю. Изготовить его можно следующим образом :
- приварить 2 петли по краям полотен ворот,
- прикрепить с одной стороны язычок так, чтобы он плотно входил во 2-ю петлю,
- для усиления функций оснастить засов стопором.
