Три способа соединения труб
В современных системах водоснабжения чаще всего используют полипропиленовые трубы. Причина в том, что их теплофизические свойства идеально подходят для циркуляции горячей воды.
Монтаж системы доступен опытному строителю и молодому хозяину дома, тем более, что стыковать трубы можно тремя простыми способами:
- склеивание;
- соединение с помощью муфт;
- сварка паяльником.
Аппарат для сварки полипропиленовых труб поможет собрать систему водоснабжения в короткие сроки
Если первые методы требуют дополнительных расходников, муфт и фитингов, то последний способ более экономичен. При наличии сварочного аппарата, освоить простую технологию сварки можно за 5 мин. Значит, монтаж всей системы водоснабжения не займет много времени.
Виды паяльников для ПП труб
Выпускается большое количество сварочных аппаратов для полипропиленовых труб. Существует две основные разновидности устройств — это механические и ручные приборы. Они различаются методом сварки, областью использования и продуктивностью.
Механические и электрогидравлические
Эти два вида применяются для труб большого диаметра. Приспособления позволяют создать существенные усилия, что упрощает соединение деталей.
Станок для пайки пп труб большого диаметра
Конструкция механических аппаратов для сварки полипропиленовых труб состоит из следующих частей:
- Корпус в виде опорной рамы.
- Управляющий модуль.
- Два захвата с тефлоновыми вставками, не позволяющими пластиковому материалу прилипать к горячим поверхностям.
- Электрический торцеватель с двусторонними лезвиями.
- Нагревательный элемент в виде диска.
- Рычаг для создания давления.
- Динамометр, позволяющий отслеживать прижимное усилие.
Механические устройства применяются для стыкового соединения ПП труб, размер сечения которых более 63 мм, а наименьшая толщина стенки составляет 4 мм. Электрогидравлические приборы отличаются способом создания прижимного давления. Для этого в конструкции имеется специальный привод.
Выпускаются электрогидравлические агрегаты для сварки Т-образных трубных узлов. Они отличаются большой ценой и не применяются для спаивания изделий маленького диаметра. Устройства используются коммунальными службами и на промышленных объектах.
Мечевидные и цилиндрические ручные
Аппарат для ручного использования потребители называют утюгом или паяльником. Приспособление отличается компактными размерами. С его помощью состыковываются трубные элементы с сечением не более 125 мм.
Оборудование различается формой греющей детали. Производители выпускают мечевидные и цилиндрические приспособления. Первый тип — это утюги, а вторая разновидность — паяльники.
Форма платформы для нагрева не влияет на принцип и качество проводимых монтажных процессов. Устройства отличаются типом и фиксацией насадок для пайки.
В домах и квартирах обычно используются греющие элементы максимум трех размеров. Профессиональным же оборудованием считаются приборы, позволяющие работать с разным количеством насадок.

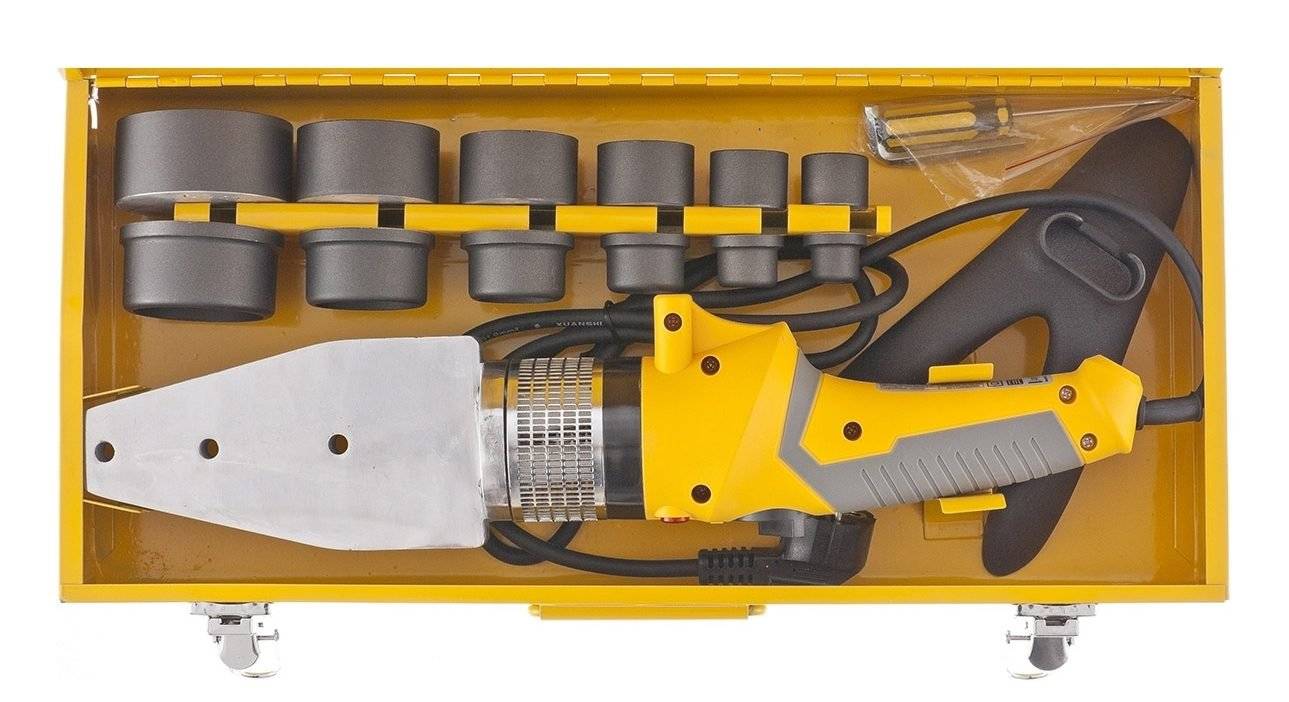

Утюг для пайки пп труб
На мечевидные устройства устанавливается нагревательный элемент, состоящий из 2-х частей:
- Дорн, разогревающий внутреннюю поверхность фитинга.
- Гильза, нагревающая наружную сторону трубы.
Для закрепления обеих частей насадки используется длинный винт. Он затягивается с помощью специального ключа с сечением в форме шестигранника.
Производители выпускают утюги для пайки полипропиленовых труб с коротким нагревателем. Это специальные более мощные устройства, позволяющие сваривать крупные элементы.
Устройства с цилиндрическими нагревательными деталями — это компактные аппараты. Они стоят больше, чем мечевидные приборы.

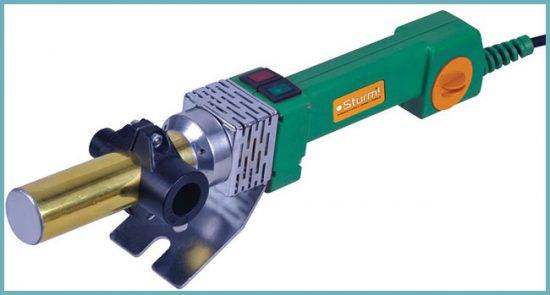

Цилиндрический аппарат для пайки пп труб
Приборы с цилиндрическими нагревательными деталями работают вместе с колодками в виде разъемных хомутов. Преимущества паяльников:
- Возможность расположить насадку в любом месте нагревателя. На паяльном приборе отсутствуют специальные отверстия в отличие от «утюга».
- Труба может быть размещена под любым углом по отношению к горизонтальной плоскости. Это позволяет паять узлы сложной конфигурации.
- Ускоренный нагрев ПП деталей благодаря большой площади контакта нагревателя с насадками.
- Во время сварки не надо постоянно подтягивать фиксирующий винт для предотвращения нарушения соосности колодок.
Производятся также аппараты, на которых насадки закрепляются в вертикальной плоскости. Ими удобно пользоваться в ограниченном пространстве.
Для муфтовой и стыковой сварки
Методы пайки ПП деталей влияют на классификацию сварочного оборудования. Выпускаются устройства для муфтовой (раструбной) и стыковой спайки трубопроводных элементов. Первый тип — это приборы для дома, а второй — промышленные станки.
Ручные аппараты для сварки полипропилена
Для бытовых целей и выполнения небольших объемов работ обычно не возникает необходимости в сложных устройствах. В этих случаях вполне подходит аппарат ручного типа. Они подразделяются на:
мечевидные – состоят из нагревательного элемента с 2-мя или большим количеством отверстий, терморегулятора и ручки, их часто называют «утюгом» в связи со схожестью принципа работы с этим бытовым прибором;
Мечевидный аппарат для сварки
цилиндрические – нагревательный элемент располагается внутри цилиндра, непосредственно на который и надевают различные насадки. Бывают с прямым или боковым цилиндром.
Цилиндрический аппарат для сварки
Мечевидные устройства для сварки имеют доступную цену и просты в использовании. Цилиндрические же аппараты являются более профессиональным вариантом.
Какая страна производитель лучше
Я начал работать дорогим чешским сварочным агрегатом, потом перешёл на дешёвые турецкие и китайские аппараты. За последние 10 лет у меня было больше 20 разнообразных паяльников для пайки полипропиленовых труб. Ниже я расскажу о каждом из них, а потом подведу итог и обосную в каком случае нужно покупать тот или иной аппарат.
Турецкие
У всех турецких сварочных аппаратов для пластиковых труб, которые мне встречались, было 2 проблемы: некачественные, плохие насадки и плохой терморегулятор. Когда у меня не было денег на хороший паяльник, я покупал турецкий сварочник и сразу к нему покупал хорошие чешские насадки.
С турецких насадок, которые шли в комплекте, буквально через неделю слазил тефлоновый слой. Когда проблемы с тефлоном на насадках, сваривать трубы очень тяжело: они плохо заходят в насадку и сварной стык в большинстве случаев получится некачественным и, скорее всего, потечёт.
Исключение составляет аппарат для раструбной сварки VALTEC.
После покупки этого паяльника тефлон с насадок слез через 2 часа работы. Нагревающий элемент разболтался и высыпались изоляторы. Я им проработал всего 2 часа после покупки. Сваривал полипропиленовые трубы, диаметром 25 мм. Не рекомендую к покупке!
Из турецких сварочников для пропиленовых труб мне больше всего понравился аппарат для раструбной сварки CANDAN. Не могу сказать, что этот паяльник хорош, но он достаточно живуч и прочен.
Китайские
Главное достоинство — необычная форма нагревательного элемента.
На обычных сварочниках насадки размещаются одна за другой и если нужно в труднодоступном месте сваривать сначала пластиковые трубы 20 мм, а потом 25 мм, то приходится менять насадки местами. Иначе не подлезть. А этим паяльником удобно работать: перевернул и работаешь 20 насадкой, ещё раз перевернул и паяешь 25 насадкой.
Но у этого паяльника так сделан нагревательный элемент, что больше 40 мм насадки на него лучше не ставить. Я им довольно долго работал, и мне кажется, что для труб 20 и 25 мм, это то, что надо. Для больших диаметров лучше использовать другие сварочные агрегаты.
Некоторые монтажники считают, это бытовая модель, но я им работал на стройках по 8-10 часов в день по несколько недель подряд и он нормально работал.
Чешские
Из чешских свароников для пластиковых труб у меня были только Ecoplastic и Dytron. Хотя, по сути, это один и тот же паяльник. Dytron много лет выпускал свои аппараты для сварки полипропиленовых труб для бренда Ecoplastic.
Только для Экопластика они делали зелёную ручку, а все сварочники под брендом Дитрон получали синюю ручку.
Этот паяльник лучший из всех, которые у меня были.
Во-первых, в комплекте идут хорошие непарные насадки. Их ещё иногда называют колодочного типа. Во-вторых, хорошая комплектация: у меня в комплекте насадки от 20 до 63 диаметра, насадка для стыковой пайки труб, очень удобная подставка. Которую можно держать ногой.
Зажимные тиски, которые можно прикрутить к паяльнику и затем закрепить его практически в любом месте, для удобства сварки. У этого сварочного аппарата защищённый от расплавления электрический кабель, который не плавится, если до него дотронется насадка.
Ещё в нём есть звуковая функция звукового оповещения времени сварки, которой мало кто пользуется. Главное, что он точно (плюс минус 1,5°С) держит выставленную температуру. Мало какие другие паяльники так могут. А для качества сварки это самый важный параметр.
Немецкие
Я один раз видел коллег со сварочными аппаратами для полипропилена Rothenberger.
Ребята хвастались какой у них замечательный паяльник, но я заметил, что он подозрительно похож на паяльник, который стоит в 3 раза дешевле. О нём сейчас и расскажу.
Лучший из бюджетных
Был у меня ещё один паяльник, который мне понравился по качеству и надёжности. Это аппарат для сварки ппр Heisskraft.
Им довольно много работали на стройках как я, так и другие бригады. Он не разболтался, не появилось люфтов. Насадки в комплекте у него неплохие. Не знаю, где его делают, поэтому вынес его в отдельный пункт.
Как правильно выбрать паяльник для полипропиленовых труб
Из большого разнообразия видов паяльников сложно подобрать подходящий. При выборе лучшего инструмента для пайки воспользуйтесь нашими советами.
Опираясь на отзывы профессионалов, которые утверждают, что форма нагревательного элемента никак не влияет на его качества, обратить внимание следует на следующие аспекты:
- Одним из критериев при покупке является стоимость. При относительно одинаковой мощности и комплектации паяльник с плоской платформой будет стоить дешевле;
- Инструментом с мечевидным элементом удобнее для работы на столе в квартире, а стержневой позволяет закреплять несколько насадок, работать в более стесненных или неудобных местах, а также спаивать детали на полу.
Паяльник подбирается также по техническим критериям в зависимости от направления и сложности работ. Для новичков и любителей , желающих сэкономить на работе, главными показателями являются:
- мощность;
- комплектация;
- удобство в работе.
Совет! Для тренировки или бытового использования приобретите недорогой аппарат китайского производства. Его мощности хватит для монтажа труб в квартире или доме, и при необходимости поможет при ремонте или переделке.
Показатель мощности определяет время разогрева рабочего элемента и температуру нагрева при сварке. При использовании одной насадки мощности в 600 Вт вполне достаточно. Для большего числа насадок и труб большого диаметра потребуется «утюжок» в 1200 Вт;
Если позволяют средства, приобретите сварочный аппарат зарубежного производства
Они более надежные и качество паяльных швов при стыках намного выше;
Приобретайте инструмент в комплектации с большим числом насадок;
Обратите внимание на фиксирующую подставку или штатив. Паяльник не должен болтаться.
Denzel DWP-2000
Аппарат для сварки соединяет полипропиленовые и металлопластиковые трубы в домашних условиях. Во время работы происходит нагрев, размягчение и стыковка 2-х монтажных компонентов. Имеется возможность регулировки нагрева. Поставляется с шестью сменными матрицами, позволяющими соединять детали диаметром 20-63 мм. Тефлоновое покрытие насадок исключает налипание элементов пластика. Подходит для бытовой и полупрофессиональной сфер.
Аппарат имеет следующие плюсы:
- Качественная сборка;
- Удобная конструкция;
- Вместительный ящик для хранения;
- Надежная металлическая подставка;
- Отсутствие лишних клавиш;
- Хорошие насадки.
Из недостатков можно отметить небольшую длину питающего кабеля и невысокое качество прилагаемых ножниц для полипропиленовых труб. Устройство имеет высокий рейтинг и отличные видео отзывы, которые можно найти в интернете.
Что представляет собой паяльник для ПП труб
Цилиндр или «утюжок»
Устройство для сварки полипропиленовых труб, чаще называют паяльником, иногда – утюжком. Он действительно имеет много общего с домашним утюгом:
- мощный электронагреватель;
- поверхность нагрева, сходную, в некоторых изделиях, с подошвой утюга (мечеобразная форма);
- терморегулятор;
- рукоять.
Нагревательная поверхность устройств может иметь цилиндрическую (стержневую) форму. Такие приборы более компактны. Их удобнее использовать в труднодоступных местах, поскольку насадки можно расположить на нагревательном элементе под любым углом.
Насадки
Паяльники комплектуются насадками, которые крепятся к нагревателю и передают тепло заготовке и фитингам (соединительным деталям). Сечение этих устройств соответствует сечению труб и обозначается в технической документации буквами Ду (диаметр условного прохода). Чтобы расплавленный полимер не прилипал к металлу и не осложнял работы мастеру, насадки изготавливают с тефлоновым покрытием.
Терморегулятор
Рабочую поверхность паяльника нагревают обычно до 260ºС. Продолжительность разогрева зависит от диаметра изделия. В случае перегрева, соединения могут потерять пропускную способность. Расплавленный полипропилен заплавляет часть внутреннего сечения, создавая препятствие протоку воды.
В результате расход воды резко сокращается. Для систем отопления и горячего водоснабжения это сопровождается снижением температуры воды, или полным замораживанием в зимнее время.
Недостаточно нагретые элементы не обеспечивают герметичности неразборного соединения. Проще говоря, смонтированный водопровод потечет на стыках и его придется переделывать.
Для устранения проблем с температурой нагрева, устройства оборудуются ручными или микропроцессорными терморегуляторами. В первом случае, поворотом специальной ручки на шкале выставляется заданная температура, по достижении которой срабатывает термореле или термостат.
Во втором – температура контролируется микропроцессором.
Ножницы для резки труб
При необходимости подготовить к пайке заготовку определенного размера, ее размечают и отрезают специальными ножницами. Конечно можно воспользоваться ножовкой по металлу или болгаркой. Однако выполнить качественный рез лучше специальными ножницами.
Хорошие ручные ножницы должны быть оборудованы трещоточным или храповым механизмом, иметь острое и твердое лезвие из нержавеющей стали и широкую опорную часть, обеспечивающую ровный рез под углом 90 градусов. От этого зависит качество соединения. В случае неровного реза, стык может быть негерметичным.
Как спаять полипропиленовые трубы
Насадки крепятся к мечеобразной нагревательной поверхности паяльника винтами. В устройствах с цилиндрической поверхностью нагрева надеваются на рабочий орган, как хомуты и тоже стягиваются винтами. Заготовка вставляется, а фитинг надевается на насадку.
Прибор включается в электросеть с напряжением 220 вольт. Поверхность нагревается, полипропилен размягчается до определенной степени. Затем нагретую заготовку вставляют в нагретый фитинг до упора и дают остыть.
Таким образом происходит диффузионная сварка деталей. В прилагаемой к паяльнику инструкции расписано время разогрева деталей для каждого диаметра в секундах.
Kolner KPWM 800MC
Сварочное оборудование для труб из пластика оснащено 6 насадками со специальным покрытием, которое делает сварку проще. Аппарат потребляет мощность 800 Вт, что указывает на его эффективность и надежность. Мгновенно нагревается до рабочей температуры в 300°C. Прилагаются необходимые для сантехники насадки, массивная подставка для стабилизации и фиксации паяльника и контейнер для хранения оборудования и аксессуаров. После пайки необходимо удерживать соединение непродолжительное время для сопряжения и охлаждения сваренных элементов. Отличается длинным, 2-х метровым кабелем. Корпус выполнен в желтом цвете.
Из достоинств нужно отметить:
- Оптимальный вес и размер прибора;
- Наличие функции автоотключения;
- Достойный ценник.
Паяльник имеет лишь один минус, который заключается в шаткости подложки и не влияет на функционал. Подставку можно сделать своими руками.
Лучшие профессиональные аппараты для сварки полипропиленовых труб
Ниже предоставлены модели, которые рассчитаны на ежедневное использование. С помощью этих устройств можно выполнять широкий спектр задач. Их всех характеризует быстрое нагревание, высокая мощность, высокое качество сборки и материалов, более долгий срок службы и, соответственно, более высокая стоимость по сравнению с непрофессиональными моделями.
Candan СМ-01
Этот прибор отличает наличие 2 раздельных ТЭНов, предназначенных для нагрева. Их можно использовать по очереди, так как они работают независимо друг от друга. Общая мощность составляет 1500 Вт, то если использовать отдельно 1 ТЭН, то мощность будет составлять 650-800 Вт.
Наличие световых индикаторов позволяет отслеживать процесс сварки. Процесс сварки можно ускорить за счет возможности одновременного присоединения сразу 3 насадок. Аппарат имеет нагреватель, изготовленный из алюминия. Такие нагреватели считаются самыми устойчивыми к образованию ржавчины. Главная особенность этого устройства заключается в наличии струбцины. Она позволяет фиксировать на краю стола прибор, что очень удобно в процессе эксплуатации.
Аппарат для сварки полипропиленовых труб безопасен и удобен в транспортировке. Его отличает большой комплект и возможность надежной фиксации на рабочем месте. К недостаткам относится только наличие ломкого кабеля, с которым нужно обращаться во время работы очень аккуратно.
Dytron SP-4a 650W TraceWeld Mini blue
Эта модель оборудования оборудована микропроцессором, который самостоятельно поддерживает необходимую для работы температуру на протяжении длительного времени. Если устройство перегревается, то происходит автоматическое отключение, которое сопровождается звуковым сигналом. Когда необходимая температура будет достигнута, аппарат включается повторно. Эта функция является хорошей защитой от перегрева устройства. Мобильность аппарата обеспечивается цилиндрической формой нагревателя. К достоинствам этой модели относят:
- Наличие стального кейса.
- Возможность совмещения с насадками 7 типов.
- Долговечность и износостойкость.
Согласно отзывам покупателей, к недостаткам этой модели относится долгое остывание после использования.
Nowatech Zern-800 PLUS
Это универсальный аппарат, рассчитанный на сварку труб, диаметр которых может достигать 160 мм. Во время сборки этой модели был сделан уклон на автоматизирование всех процессов. На ПК существует программное обеспечение, которое предназначено специально для этой модели. С его помощью можно дистанционно настраивать аппарат. Защита от влаги и пыли увеличивает срок службы данного аппарата.
профессиональный паяльник Nowatech Zern-800 PLUS
Аппарат можно охарактеризовать как очень надежное, хорошо адаптирующееся к окружающей среде устройство. Он имеет визуальные и звуковые индикаторы, а также отличается вариабельностью настроек.
Инструмент для пайки полипропиленовых труб — каков он
В последнее время распространённым и востребованным стал вариант устройства трубопроводов из ПП-труб. Для сварки используют специальные паяльники, которые часто называют утюгами. Это связано стем, что по конструкции и принципу работы он похож на обычный бытовой аппарат. Несмотря на разнообразие моделей специальных паяльников, конструктивно они примерно одинаковы.
Состоит сварочный прибор из следующих элементов:
- корпус аппарата с рукояткой;
- нагревательное ядро, расположенное в металлическомм кожухе;
- терморегулятор;
- тефлоновые насадки;
Принцип работы сварочных устройств для полипропилена — видео
Как уже говорилось, у современных паяльников конструкция одинаковая, но у них есть различия по способу установки насадок и форме прибора. Принцип работы такого оборудования незамысловат — тэн (нагревательное ядро) прогревает кожух, внутри которого он установлен. Последний нагревает тефлоновую насадку, а она размягчает трубу до нужной вязкости.
Процесс прогрева насадки контролируется терморегулятором, не позволяя трубе расплавляться. Кроме того, он предохраняет от перегрева тэн. Производители рынку предлагают два типа паяльников. Главное отличие заключается в форме жала, оно представлено вертикальной плоской плитой или цилиндром. Особенность утюга с цилиндрической формой в том, что он удобен при работе.
Инструмент с плоской платформой
Аппарат с цилиндричческой платформой
Компактные параметры прибора позволяют выполнять работу даже в труднодоступном месте. Кроме того ,сварочные аппараты разнятся и по применяемым насадкам. У них разная конфигурация и способ крепления.
Соединения, выполняемые таким способом, называют сваркой. Суть метода заключается в том, что предварительно обработанные концы труб после разогрева под давлением соединяют с нагретым фитингом. Полученное соединение отличается прочностью и герметичностью. Температура нагрева для эффективной сварки должна достигать порядка 260 градусов.
Есть ещё одно условное разделение оборудования:
ручные инструменты;
- механические паяльники.
Ручной прибор для сварки изделий из пластика обычно используют для самостоятельного применения при соединении труб разного диаметра в пределах 125 мм. Механический сварочный аппарат востребован, когда требуется соединять трубы довольно большого диаметра с применением усилия при стыковке.
Основные элементы приборов для пайки
Сборка трубопроводов из ПП элементов производится с использованием специального сварочного оборудования. Конструктивные особенности агрегатов не влияют на принцип их работы.
Устройства выполняют диффузную пайку — пластиковые детали сначала расплавляются путем нагрева, а потом соединяются между собой муфтовым или прямым (торцевым) способом.
Второй метод в домашних условиях практически не применяется. Популярность таких инженерных коммуникаций увеличила спрос на паяльники для полипропиленовых труб.
Паяльник пп труб
В состав каждого прибора бытового назначения обычно входят следующие элементы:
- Модуль-термостат, позволяющий не перегревать детали с помощью регулирования мощности нагрева. Кроме того, защищающий от перепадов напряжения.
- Индикаторы нагрева красного и зеленого цвета. Первый показывает работу прибора, а второй — достижение установленной температуры.
- Зеркало нагрева, передающее тепловую энергию через насадки к соединяемым деталям.
- Рукоятка, являющаяся частью ручных моделей и предназначенная для удобного использования сварочника на весу в плохо доступных местах.
- Кабель для подключения к электрической сети 220 В.
Температуру на приспособлении нужно выставлять в соответствии с табличными значениями. Перегрев полипропилена приводит к образованию дефектов, так как трубные элементы теряют свою форму. Недогрев не позволяет создать герметичные соединения.
Какие трубы подойдут именно вам
Чтобы выбрать полипропиленовые трубы необходимо знать:
- условия, в которых трубы будут эксплуатироваться;
- давление жидкости в системе и ее температуру;
- необходимую пропускную способность изделия, которая определяет рабочий диаметр.
Полипропиленовые трубы имеют специальную маркировку, зависящую от назначения изделия.
- PPH – вентиляция, холодное водоснабжение.
- PPB – системы холодного водоснабжения, отопление.
- PPR – системы горячего и холодного водоснабжения, отопление.
Трубы с маркировкой PPR – универсальны. Поэтому наиболее востребованы. Они имеют высокую устойчивость как к высоким, так и к отрицательным температурам.
Wert WPT 1600
Высокомощная техника качественно выполняет склеивание полипропиленовых труб при монтаже водопровода в жилых и нежилых помещениях. Несмотря на невысокую цену, модель не уступает профессиональным устройствам. Паяльник надежно сваривает конструкции диаметром 20-40 мм, протечки в месте шва исключены. Соединение выполняется стык в стык и не требует дополнительных деталей. Подставка для безопасной установки аппарата прилагается. Имеются индикаторы нагрева и подключения к электросети. Оборудование уложено в металлический ящик, состоит из самого станка, опоры, набора насадок, ключа шестигранника, отвертки и болта.
Достоинства данной модели:
- Мощность 1600 Вт (сопоставима с топ моделями);
- Тефлоновое защитное покрытие насадок;
- Бюджетный ценник.
Недостатками сантехнического прибора являются:
- Слабая подставка, выполненная из жести;
- Отсутствие терморегулятора;
- Нехватка ножниц.
