Расположение и расчет арматуры в ленточном фундаменте

Современное производство

Производство арматурной сетки – кропотливый и длительный процесс. За изготовление конструкций отвечают специальные машины, они выполняют за сварку отдельных элементов между собой. Работа указанного типа требует повышенной точности, что полностью исключает человеческий фактор. Готовое изделие должно соответствовать установленным требованиям ГОСТ, иметь правильную форму, установленный уровень прочности и подходить под указанные эстетические данные. Деформация и неровности на поверхности изделий исключаются.

В основе производства лежит использование автоматики, функционирующей согласно заданному алгоритму. Арматурные стержни свариваются продольно или поперечно, в зависимости от выбранного варианта. Человеческий фактор при изготовлении сеток присутствует. За производством следит оператор, контролирующий правильность выполнения заданных команд.

1 Чем армировать фундаментную ленту?

Фундаментная конструкция состоит из двух составляющих частей — бетонного тела и замоноличенного внутри него арматурного каркаса. Бетон, как материал, отличается высокой устойчивостью к деформационным нагрузкам на сжатие, однако он слабо работает на растяжение и изгиб, под воздействием которых лента может разрушится. Данные нагрузки воспринимает на себя арматурный каркас, который противостоит деформациям в зоне повышенного внешнего воздействия.

Армирование ленточного фундамента выполняется с помощью пространственного каркаса, состоящего из продольных поясов арматуры, соединенных между собой поперечными и вертикальными перемычками. Количество продольных поясов выбирается исходя из высоты ленты:

  • фундаменты мелкозаглубленно типа армируются каркасом в два продольных пояса — верхний и нижний;
  • основания заглубленного типа, высота которых превышает 120 см, укрепляются каркасом со средним поясом арматуры.

Продольный пояс каркаса выполняется из прутков рифленой арматуры диаметром 12-16 мм, применяются стержни класса А3. Перемычки делаются из отрезков прутков аналогичного диаметра либо из выгнутой  в прямоугольные хомуты арматуры гладкого профиля диаметром 8-10 мм.

Армокаркас в два продольных пояса

Сборка армокаркаса осуществляется с применением вязальной проволоки либо сварки. Первый метод не требует использования специального оборудования, однако он достаточно трудоемок в реализации, тогда как сварка более быстрый способ монтажа каркаса. Для вязки применяется стальная проволока диаметром 1-2 мм.

Конфигурация каркаса определяется положениями СНиП №2.03.01-84 «Пособие по проектированию фундаментов под здания и сооружения». Необходимо выдерживать следующие расстояния:

  • шаг между составляющими элементами продольного пояса — не более 10 см (определяет количество прутьев в поясе);
  • шаг меду продольными поясами в вертикальной плоскости — не более 50 см;
  • шаг между поперечными и вертикальными соединяющими перемычками — не более 30 см;

Поперечная схема армокаркаса

При монтаже каркаса нужно предусматривать защитный слой бетона — расстояние в 5 сантиметров между контурами каркаса и стенками бетонного тела. Размер арматурного скелета подбирается исходя из габаритов фундамента так, чтобы соблюдалось вышеуказанное правило. Укладка арматуры на дно опалубки выполняется с использованием пластиковых подставок грибков, которые поднимают стержни на требуемую высоту.

1.1 Расчет арматуры для ленточного фундамента

Расход арматуры необходимо определить на стадии проектирования фундамента, чтобы впоследствии точно знать количество покупаемого материала. Рассмотрим, как рассчитать арматуру для ленточного фундамента на примере мелкозаглубленного основания высотой 70 и толщиной 40 см.

Первоначально нужно определить конфигурацию каркаса. Он будет состоять из верхнего и нижнего пояса, по 3 прутка арматуры в каждом. Расстояние между стержнями по 10 см + 10 см уходит на защитный слой бетона. Соединение будет выполнятся привариваемыми отрезками из арматуры аналогичных размеров с шагом 30 см. Диаметр арматуры для ленточного фундамента — 12 мм, класс А3.

Армокаркас ленточного фундамента

data-ad-client=”ca-pub-8514915293567855″
data-ad-slot=”1955705077″>

Определяем требуемое количество арматуры:

  1. Чтобы узнать расход прутьев на продольный пояс нужно подсчитать периметр фундамента. Возьмем условное здание с периметром 50 м. Учитывая, что в двух поясах находится 6 стержней арматуры (по 3 в каждом), ее расход составит: 50*6 = 300 м.
  2. Далее высчитываем, сколько соединений нужно будет сделать для стыковки поясов. Для этого разделяем периметр на шаг между перемычками: 50/0.3 = 167 шт.
  3. Учитывая требуемую толщину защитного слоя (5 см) длина вертикальной перемычки составит 60 см, а поперечных — 30 см. Количество каждого вида перемычек на каждое соединение — по 2 шт.
  4. Определяем расход прутьев на вертикальные перемычки: 167*0,6*2= 200,4 метра.
  5. Высчитываем расход материала на поперечные перемычки: 167*0,3*2 = 100,2 м.

Итого, расчет арматуры для ленточного фундамента показал, что общий расход прутьев А3 диаметром 12 мм составит 600,6 м. Это количество не окончательно, материал нужно брать с запасом 10-15%, поскольку потребуется использовать дополнительную арматуру для усиления угловых частей фундаментной ленты.

Характеристики ленточного фундамента

Для постройки жилых малоэтажных сооружений именно ленточный фундамент является оптимальным выбором, так как в нем эффективно сочетаются практичность и доступные бюджетные затраты.

  • Одна из влиятельных характеристик ленточного типа фундамента – невысокая себестоимость
  • Еще одно достоинство таких оснований – средний уровень трудоемкости. Хотя этот показатель больше зависит от возможности использования спецтехники и вида самого фундамента
  • Характеристики прочности – это показатель эффективности фундаментной основы
  • Длительность эксплуатации и способность выдерживать механические нагрузки средней мощности — еще один характерный признак ленточных фундаментов

Ленточные фундаменты классифицируются по конструктивным признакам на:

  • Монолитные фундаментные конструкции
  • Сборные основания из железобетонных блоков

Кроме этого, многие технологические признаки фундаментной основы зависят от степени заглубленности в грунт. В строительной практике различаются

  • Мелкозаглубленные основания, пригодные для устройства на слабопучинистых почвах и при сооружении строительных конструкций с малым весом из дерева, газобетона или каркасно-щитовые здания
  • Глубоко заглубленные, устраиваемые при возведении домов на пучинистых грунтах, а также в процессе возведения кирпичных или бетонных конструкций в два или три этажа

И зависимо от вида фундамента по признакам приведенной классификации требуется верно рассчитать объем материала для заливки основания. В частности – потребуется вычислить точные показатели количества арматуры и ее приоритетные свойства.

Способы фиксации стержней

Существует множество способов, позволяющих зафиксировать стальные стержни сетчатой конструкции. Обеспечение неподвижности стальных прутков каркаса для бетонирования осуществляется:

электрической сваркой, изменяющей структуру металла и не гарантирующей неподвижность элементов каркаса;

Прутья, обладающие ребристой поверхностью, облегчают процесс вязки

  • покупными металлическими фиксаторами диаметром до 4 мм, имеющими петлю, соответствующую размерам прутов и зажим (крючок). Применение коннекторов повышает производительность, но требует дополнительных затрат. Их использование не требует применения инструмента;
  • эластичными хомутами, изготовленными из пластика, позволяющими быстро связывать стержни. Недостаток – повышенная хрупкость при отрицательной температуре, а также возможность нарушения целостности креплений при перемещении по каркасу;
  • вязальной проволокой диаметром от 1 до 2 мм, изготовленной из отожженной стали с низким содержанием углерода. Оптимально применять материал диаметром 0,8-1,4 мм, позволяющий без дополнительных усилий выполнять вязание арматуры для каркаса. Материал диаметром 1 мм недостаточно прочный, а при 2 мм значительно возрастают усилия.

Способы вязки

Вязка арматуры для фундамента ленточного с применением мягкой и удобной в эксплуатации проволоки – оптимальное решение. Остановимся детально на этом варианте.

Размер арматуры

Арматура производится в широком ассортименте размеров:

  • пруты классов А240, А300, А400, А600, А800, А1000 выпускают диаметром 6-80 мм, а арматуру классов А500С и В500С – диаметром 4-40 мм;
  • длина арматуры в мотках или стержнях (зависит от диаметра) составляет 6-12 м;
  • среди дополнительных параметров арматуры стоит отметить шаг рифления, который составляет 0,51-0,86 частей диаметра арматуры, а высота выступов рифления при этом составляет 0,065-0,07 частей диаметра.

Какую арматуру лучше выбрать для фундамента? Все зависит от типа фундамента и нагрузки на него – в каждом конкретном случае понадобится сложный и точный расчет диаметра стержней. Чтобы вы примерно понимали, какие стержни придется покупать, приведем следующую информацию:

  • диаметр рабочей арматуры зависит от площади поперечного сечения фундамента (S), данные приведены в таблице;
  • для поперечных хомутов используют арматуру диаметром не менее 6 мм;
  • вертикальные хомуты должны быть диаметром не менее 6 мм при высоте фундамента менее 80 см и не менее 8 мм – при высоте боле 80 см.

Как правильно изготовить каркас?

Прежде чем приступать к армированию ленточного фундамента, чертежи подходящих каркасов следует изучить. Ведь от прочности каркаса зависит, будет ли основание служить многие десятилетия или же покроется трещинами в первую же весну из-за сезонного колебания уровня почвы.

Схема армирования ленточного фундамента

Чтобы не ошибиться при изготовлении, необходимо запомнить несколько правил:

  1. Напуск (расстояние от места вязки до края прута) должен составлять не менее 5 сантиметров.
  2. На угловых соединениях перпендикулярно идущие пруты должны быть связаны между собой – ни в коем случае нельзя использовать два отдельных блока, не соединенных между собой. Идеальным решением станут углы, изготовленные из загнутой арматуры – такая схема армирования фундамента наиболее надежна. Но для этого нужно иметь специальное оборудование, если арматура имеет диаметр 14 и более миллиметров, меньшие диаметры можно согнуть и в домашних условиях.
  3. Соединения при помощи проволоки должны быть плотными – если используете вязальный крючок, то затягивайте проволоку до упора, чтобы не оставалось свободного места между хомутом и основной арматурой. Так же проверяйте рукой, если хомут двигается от прикасания, следует сделать дополнительную завязку проволокой.
  4. Перехлест при армировании должен быть равен 40-50 диаметрам арматуры. Должна быть разбежка межу соседними стыковочными прутами, и верхним и нижним слоем, согласно проекту.
  5. Армирующий каркас должен, в опалубке стоять ровно. Также необходимо позаботится о защитном слое бетона для арматуры, сделать согласно требованиям чертежа. Следует помнить, что минимальный защитный слой равен диаметру арматуры.

Схема армирования углов

Схема армирования примыкания

Как видите – правила максимально просты. Но об их существовании некоторые неопытные строители не подозревают или забывают. Это приводит к тому, что технология армирования ленточного фундамента нарушается и срок его службы существенно снижается.

Использование вязального крючка

Перед тем как армировать ленточный фундамент, стоит узнать, как пользоваться рабочим инструментом. Специальный пистолет редко используют для частного домостроения, польку такое оборудование требует дополнительных затрат. Вкладываться в инструмент выгодно только для выполнения заказов, а не при возведении одного дома.

По этой причине наиболее распространенным инструментом для вязки в частном домостроении стал крючок. Пользоваться им будет проще, если заранее подготовить специальные шаблоны. Такая деталь работает как верстак и существенно облегчает работу. Дело пойдет быстрее. Чтобы изготовить шаблон требуются деревянные бруски, ширина который составляет около 30—50 см, а длина не может быть больше 3 м, поскольку такой верстак неудобно использовать.

Самый распространенный способ вязки – крючком

В деревянном приспособлении нужно просверлить пазы и отверстия, которые повторят очертания стержней в каркасе. В такие отверстия заранее раскладывают куски вязальной проволоки длиной по 20 см, а после этого фиксируют пруты армирования.

Для того чтобы понять технологию вязки, можно рассмотреть примеры. При строительстве потребуется два варианта: для перекрестий (когда элементы расположены перпендикулярно друг другу) и для соединений внахлест. В ленточном фундаменте чаще нужна вторая технология, при возведении плитной конструкции наиболее актуальной будет первая.

Чтобы соединить уложенный каркас в единое целое при соединении внахлест, крючком следует пользоваться в таком порядке:

соединения выполняют в нескольких местах по длине стыка, месторасположение проволоки назначают так, чтобы она находилась в углубленной части профиля арматуры; проволоку складывают пополам и укладывают под местом соединения; с помощью крючка поддевают петлю; свободный конец подводят к инструменту и накладывают на него с небольшим перегибом; начинают вращать крючок, закручивая проволоку; осторожно вынимают инструмент. На одно соединение внахлест процедуру повторяют 3—5 раз

Соединить элементы за один раз, как это делается при перекрестном примыкании, недостаточно. Вязка арматуры под ленточный фундамент в этом случае будет ненадежной, поскольку фиксация в одной точке не предотвращает сдвиг элементов

На одно соединение внахлест процедуру повторяют 3—5 раз. Соединить элементы за один раз, как это делается при перекрестном примыкании, недостаточно. Вязка арматуры под ленточный фундамент в этом случае будет ненадежной, поскольку фиксация в одной точке не предотвращает сдвиг элементов.

Грамотное соединение каркаса позволит гарантировать надежность, прочность и долговечность опорной части здания.

Расчет диаметра продольной арматуры

Для квалифицированного выбора толщины прута для продольного расположения, следует обратиться к СНиП 52-01-2003. В нём разъясняют, как рассчитать армирующие элементы для ленточного фундамента, с учетом действующих нормативов, и табличных данных.

 Диаметр арматуры,мм Площадь поперечного сечения стержня арматуры см2,в зависимости от количества прутов в сечении
 1  2  3  4  5  6  7  8  9
 6  0,28  0,57  0,85  1,13  1,41  1,70  1,98  2,26  2,54
 8  0,50  1,01  1,51  2,01  2,51  3,02  3,52  4,02  4,53
 10  0,79  1,57  2,36  3,14  3,93  4,71  5,50  6,28  7,07
 12  1,13  2,26  3,39  4,52  5,65  6,79  7,92  9,05  10,18
 14  1,54  3,08  4,62  6,16  7,69  9,23  10,77  12,31  13,85
 16  2,01  4,02  6,03  8,04  10,05  12,06  14,07  16,08  18,10
 18  2,55  5,09  7,63  10,18  12,72  15,27  17,81  20,36  22,90
 20  3,14  6,28  9,42  12,56  15,71  18,85  21,99  25,13  28,28
 22  3,80  7,60  11,40  15,20  19,00  22,81  26,61  30,41  34,21
 25  4,91  9,82  14,73  19,63  24,54  29,45  34,36  39,27  44,18

Согласно нормам, сумма диаметров продольных стержней в одном ярусе должна определяться числом, которое составляет всего 0,1% от площади сечения забетонированного фундаментного основания. Задача решается таким образом:

Определите S, перемножив высоту ленты на её ширину. Для упрощения можно предположить, что они равны соответственно: 1 м и 0,40 м.

S = 40 Х 100 = 4 000 кв. см.

2. Найдите значение 0,1%:

Sa = 4000:1000 = 4 см2.

На основании данных, приведенных в таб. 1 узнаёте оптимальное значение диаметра продольной арматуры:

Для этого в графе — 4, отражается количество прутков, подбираете близкое к полученному (4 см2) число. Оно равно 4,52.

Напротив, 4, 52 в таблице указан размер стержней равный 12.

В этой же таблице отмечены варианты, подходящие для схем:

  • с 3-мя прутьями: 4,62, что приблизительно соответствует d 14 mm;

  • c 6-ю стержнями: 4,71 при минимально допустимом d 10.

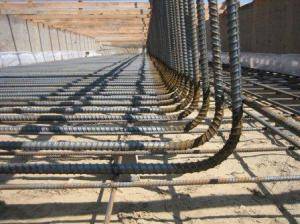

Установка арматуры по всему периметру ленточного фундамента

Опалубка готова, теперь можно переходить к самому ответственному процессу – армированию фундамента своими руками. Используют стальную и стеклопластиковую арматуру, мы остановимся на первом варианте, поскольку так будет намного дешевле. Нам потребуется приобрести следующие материалы:

  • продольная арматуры толщиной 14-18 мм (среднее значение, ваш проект может быть другим);
  • поперечные и вертикальные прутья диаметром 10-12 мм;
  • вязальная стальная проволока;
  • хорошие плоскогубцы или пассатижи для манипуляций с проволокой (или очень крепкие руки).

Важно: крепить арматуру необходимо именно вязальной стальной проволокой, поскольку она имеет низкий коэффициент растягивания и достаточно прочная. Это существенно упростит сбор конструкции, но на прочность фундамента проволока не влияет, она только фиксирует арматуру до заливки фундамента

ШАГ 1: делаем расчёты и закупаем материалы

Высчитать, сколько надо материалов, очень легко. Поперечные прутья кладутся на расстоянии около 30 сантиметров (небольшие погрешности не страшны), продольная парная арматура через каждые 40 сантиметров высоты (не забываем первый раздел), а вертикальная – через 60 см. Длину стены делим на количество поперечин и количество «ярусов» продольной арматуры. Рассмотрим на примере фундамента 10х10 метров и высотой 120 см:

ШАГ 1: делаем расчёты и закупаем материалы. Высчитать, сколько надо материалов, очень легко. Поперечные прутья кладутся на расстоянии около 30 сантиметров (небольшие погрешности не страшны), продольная парная арматура через каждые 40 сантиметров высоты (не забываем первый раздел), а вертикальная – через 60 см. Длину стены делим на количество поперечин и количество «ярусов» продольной арматуры. Рассмотрим на примере фундамента 10х10 метров и высотой 120 см:

  • 1000 см: 30 см = 33 (количество поперечных прутьев на 1 ярусе);
  • 33 х 3 = 99 (количество поперечных прутков на 1 сторону);
  • 99 х 4 = 396 (все прутки на 4 стороны).

Теперь 396 умножаем на ширину фундамента (пусть он будет у нас 70 см): 396 х 70 = 27720 см. 277 метров прутков надо купить. Аналогичные расчёты проводим для продольной арматуры:

  • 1000 х 2 = 2000 (один ярус);
  • 2000 х 3 = 6000 (сторона);
  • 6000 х 4 = 24000 см (необходимо приобрести 240 метров).

И, конечно же, вертикальные элементы. Их будем ставить с обеих сторон фундамента с частотой через одну поперечную перемычку, то есть, через 60 см:

  • 2 х 17 = 34 (штук на 1 сторону);
  • 34 х 4 = 136 (штук на все основание);
  • 136 х 120 см = 16320 см или 163 метра.

Подставляем параметры вашего строения в пример и получаем правильный расчет элементов для армирования ленточного фундамента дома. Не забудьте 5-8% на «всякий пожарный».

ШАГ 2: У вас на дне траншеи уже есть 5-6 см бетона для выравнивания? Пропускайте этот шаг. Если же нет, засыпаем 15 см песка, затем 5 см бетона, выравниваем все, не забываем о коммуникациях и месте под них. Если нет желания возиться, можно просто на дно положить плотную ПВХ пленку. Основная задача этого шага – выровнять землю и задержать немного воду, которая появится после заливки бетона.

ШАГ 3: вязка арматуры для ленточного фундамента. Делать ее можно в траншее или рядом, если там неудобно разворачиваться либо сама траншея слишком узкая по проекту. При «удаленной» сборке сразу необходимо будет продумать способы опускания металла вниз, чтобы не повредить структуру. Рассмотрим, как сделать армирование фундамента своими руками:

  1. Начинаем с нижних поперечин. Выкладываем их с шагом 30 см, сверху на них кладем 2 продольные арматуры, на «перекрестках» вяжем их между собой проволокой.
  2. Переходим на вертикальные перемычки. Вертикальный элемент ставим через 1 поперечный, связываем.
  3. Крепим еще 2 яруса, отступая 40 см вверх.

Примеры неправильной вязки арматуры

Важно: оставляйте по 20 см после каждого соединения, поскольку арматура может немного двигаться при заливке фундамента под его нагрузкой. Не обязательно намертво зажимать вязальную проволоку, можно оставить ее, чтобы немного «играла», так будет правильнее. . 4

4

Каркас опускаем в траншею (если сборка была не в ней), отступив по 5 сантиметров от опалубки, фиксируем его любым удобным способом

4. Каркас опускаем в траншею (если сборка была не в ней), отступив по 5 сантиметров от опалубки, фиксируем его любым удобным способом.

Правильная схема армирования фундамента и примеры вязки арматуры

У вас получится 4 «блока», которые будут на длину и ширину одной стороны минус 5 см со всех сторон. Далее рассмотрим, как правильно их крепить между собой и армировать углы, на которые припадает большая часть всей нагрузки.

Расчет арматуры для фундамента

Достоверная информация, предложенная вашему вниманию в данной статье, поможет вам легко провести вычисления: определить диаметр и метраж железного прута, выбрать схему вязания каркаса или решётки, не прибегая к платным услугам предприимчивых специалистов.

Металлопрокат, который применяют при сооружении железобетонных конструкций, выполняет важнейшие функции по обеспечению долговечности и безопасности. Правильно сочетая рифленый и гладкий стержень, строители устраивают прочный остов, который впоследствии возьмет на себя большую часть нагрузок, и предотвратит образование деформаций — прогибов, осыпания и растрескивания бетона.

Существуют различные методики, позволяющие быстро и довольно точно определить, сколько нужно арматуры на фундамент как путем профессионального подхода, так и «на глазок», основываясь на опыте мастеров

Прежде чем освоить их с целью снижения затрат, следует уделить внимание качеству закупаемого материала — его сорту, марке стали, толщине, массе и виду поверхности (рифленой или гладкой). . Выбор следует основывать на требованиях ГОСТ 5781—2003, согласно которому отечественная промышленность производит 5 классов профильных металлических изделий:

Выбор следует основывать на требованиях ГОСТ 5781—2003, согласно которому отечественная промышленность производит 5 классов профильных металлических изделий:

  • I и II — это гладкий металлический прокат, поставляемый в мотках или стержнях с d от 10; 12; 16 до 40 mm.

  • III — это пруток с рифлением различной глубины и модификации. Данная категория маркируется, как А III, ассортимент поставляется с различной толщиной сечения.

  • IV и V присваивают металлоизделиям, способным выдерживать наивысшие перегрузки, которые свойственны высоткам и объектам недвижимости специального назначения.

На заметку.

Заливаем бетон на каркас

https://youtube.com/watch?v=cBFVZYkn-T0

Только что мы разобрались, как армировать фундамент, теперь рассмотрим, как правильно заливать бетон, чтобы не нарушить целостность и повысить прочность конструкции. Первым делом надо сделать хорошую основу. Для этого под первым поясом обвязки насыпаем 5 сантиметров битого кирпича или шлакоблока. Далее заливаем жидким раствором, чтобы он хорошо проник во все щели, обеспечил максимальную прочность подошвы.

Металл заливают как минимум на 8-10 сантиметров, чтобы он не был около края, иначе фундамент будет разваливаться при среднестатистической нагрузке. На общую прочность это не повлияет, а вот цоколь потеряет свой внешний вид – края будут крошиться.

Схемы армирования ленточного фундамента

Арматура представляет собой стальной стержень гладкого или ребристого профиля. Наиболее часто используемые диаметры от 6 до32 мм.

В процессе эксплуатации фундамент постоянно подвергается различным нагрузкам, например, от веса самого дома или различных движений грунта, в то числе, из-за сил морозного пучения. Если рассматривать упрощенно, то нижняя часть ленты фундамента испытывает преимущественно нагрузку на растяжение, а верхняя часть – нагрузку на сжатие.

Поскольку устойчивость бетона к сжатию в 50 раз выше, чем к растяжению, а

стальная арматура, наоборот, способна воспринимать большие нагрузки на растяжение, можно сделать вывод, что необходимо армирование нижней части ленточного фундамента. В то же время необходимо помнить о силах морозного пучения, подъемная сила которых может превысить вес дома и вызвать растяжение в верхней части ленточного фундамента.

Поэтому необходимо армирование нижней и верхней части ленточного фундамента. По сути, бетон с помощью армирования превращают в новый материал – железобетон, который способен выдерживать растягивающие и сжимающие нагрузки. Армировать же среднюю часть ленточного фундамента не имеет смысла, так как она практически не испытывает нагрузок.

На рисунке показана примерная схема армирования ленточного фундамента.

Продольные ярусы арматуры располагаются в верхней и нижней части фундамента, так как совместно с бетоном воспринимают основные нагрузки сжатия и растяжения, действующие вдоль продольной оси фундамента. При необходимости, если это потребуется при расчете, можно установить дополнительные ярусы. В качестве продольной используется арматура класса А III , которая представляет собой круглые профили, диаметром обычно от 10 до16 мм, с двумя продольными ребрами и поперечными выступами, идущими по трехзаходной винтовой линии.

Если высота фундамента более 15 см необходимо устанавливать вертикальную поперечную арматуру, в качестве которой используют преимущественно гладкие стержни класса А I диаметром 6 –8 мм.

Поперечная арматура при армировании ленточного фундамента устанавливается исходя из расчета нагрузок, действующих вдоль поперечной оси фундамента. Установка поперечной арматуры ограничивает развитие трещин в бетоне и закрепляет рабочие продольные стержни в проектном положении. Поперечную арматуру лучше гнуть в рамки и устанавливать продольную арматуру внутри этих рамок.

Расстояния между прутами продольного армирования и шаг поперечного армирования ленточного фундамента определяется СНиП 52-01-2003:

Расстояние между стержнями арматуры следует принимать не менее диаметра арматуры и не менее25 мм.

7.3.6 Расстояние между стержнями продольной рабочей арматуры следует принимать с учетом типа железобетонного элемента (колонны, балки, плиты, стены), ширины и высоты сечения элемента и не более величины, обеспечивающей эффективное вовлечение в работу бетона, равномерное распределение напряжений и деформаций по ширине сечения элемента, а также ограничение ширины раскрытия трещин между стержнями арматуры. При этом расстояние между стержнями продольной рабочей арматуры следует принимать не более двукратной высоты сечения элемента и не более400 мм, а в линейных внецентренно сжатых элементах в направлении плоскости изгиба — не более500 мм.

7.3.7 В железобетонных элементах, в которых поперечная сила по расчету не может быть воспринята только бетоном, следует устанавливать поперечную арматуру с шагом не более величины, обеспечивающей включение в работу поперечной арматуры при образовании и развитии наклонных трещин. При этом шаг поперечной арматуры следует принимать не более половины рабочей высоты сечения элемента и не более300 мм.

Также при армировании ленточного фундамента следует помнить, арматура должна отстоять от краев опалубки и верхнего уровня заливки бетона на 5-8 см.

Соединение отдельных прутов арматуры осуществляется при помощи вязальной проволоки и специального вязального крючка. Сваривать допускается только арматуру, которая в своей маркировке имеет букву «С», например А500С.

Схемы армирования углов и примыканий ленточного фундамента

Для армирования углов и примыканий арматуру класса А III требуется гнуть. Не допускается армирование углов простым перекрестием арматуры, если армирование углов фундамента ведется отдельными стержнями продольной арматуры.

Монолитный фундамент должен представлять собой единую жесткую пространственную раму, а это возможно только при правильном армировании углов и примыканий фундамента.
