Особенности и технология армирования свайно-ростверкового фундамента

Расчёт стоимости свайно-ростверкового фундамента

Расчёт стоимости основания осуществляется исходя, из потребностей в материалах, используемых в процессе строительства. Например, чтобы создать 1м3 ленты, потребуется запастись следующим количеством материала:

• цемент М-400 – 350кг;
• песок – 1050кг;
• щебень – 1050кг;
• арматура – 8 метров (ели укладка осуществляется в 4-е ряда).

Цена материалов для обустройства 1м3 ленты составит 2 300 рублей, при этом надо учесть, что отдельно оплачивается, стоимость работ, перечень которых следующий:

• земляные работы;
• бурение;
• формирование песчаной подушки;
• монтаж опалубки;
• создание гидроизоляционного слоя;
• заглубление свай;
• установка арматурного каркаса;
• заливка фундамента бетоном.

Общая стоимость работу по обустройству 1м3 ленты, может достигать 2500 рублей. Необходимо тщательно производить расчёты, дабы сформировать точную сметную ведомость, в которой будут учтены все расходы, связанные с возведением фундамента. Конкретная цена, зависит от размеров строения и типа, используемых свай.

Железобетонные сваи: виды жб свай

Железобетонные сваи могут быть, абсолютно, разные в зависимости от формы, объема, области применения или типа конструкции.

Бетонирование фундамента, технология

Подготовка и последующее бетонирование фундамента — процесс весьма трудоемкий и сложный, требующий специальных познаний.

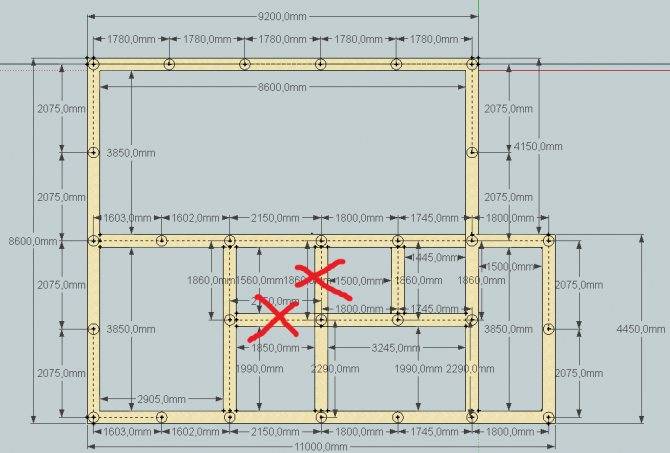

Зачем делать чертеж?

Во всех деталях разработанный чертеж ростверка свайного основания позволяет:

• определить потребность в стальных прутьях для армокаркаса;
• собрать силовую конструкцию в соответствии с нормативными требованиями.

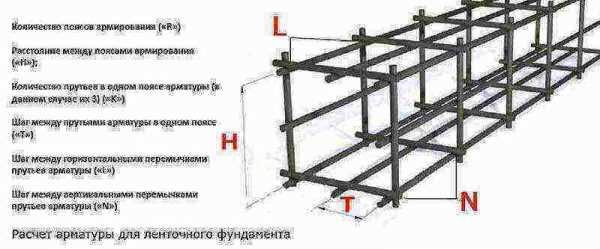

Графическая схема отображает следующую информацию:

• размеры силовой конструкции;
• диаметр стальных прутьев;
• профиль сечения стержней;
• шаг между перемычками;
• интервал между арматурными поясами;
• конструктивные особенности каркаса.

Имея перед собой чертеж, застройщик может без труда рассчитать необходимое количество прутьев и перемычек для создания армирующего каркаса, подобрать сортамент арматуры, высчитать вес прутков для заказа и, как следствие, добавить соответствующую статью расхода в общую смету.

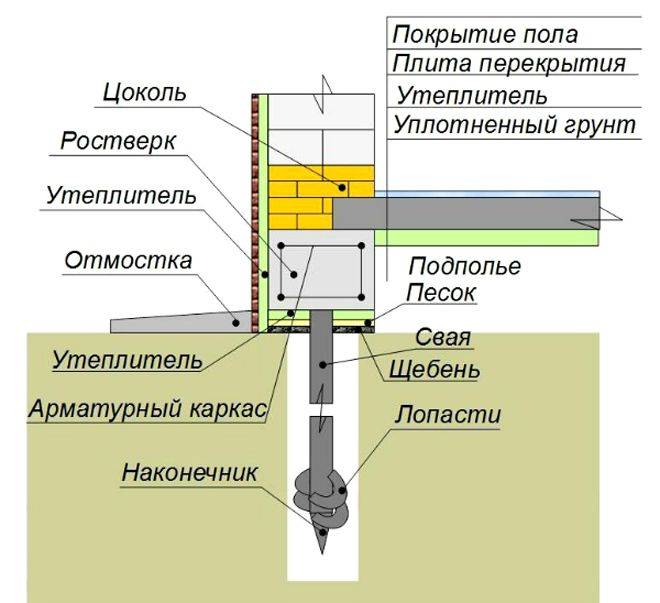

Методы утепления свайно – винтовых фундаментов

Выбор метода утепления свайно винтового фундамента зависит от расстояния между уровнем грунта и полом 1-го этажа дома, от материала стен, от материала обвязочной балки, и, наконец, от вида утепления:

1. Снаружи по периметру ростверка.
2. Утепление пола.
3. Полное.

Первым способом пользуются при строительстве деревянного дома и небольшой разнице отметок грунта и пола. В этом случае выполняется каркас по периметру ростверка, по которому проводят утепление и облицовку. Промежуток между отмосткой и низом цокольной панели служит для проветривания подпольного пространства (1).

Второй способ заключается в утеплении пола первого этажа и отмостки, при устройстве пола по грунту (2).

ОБРАТИТЕ ВНИМАНИЕ: нежелательно для гидроизоляции использовать полиэтилен, так как срок его службы несопоставим со сроком службы капитальных построек, а замена невозможна. При третьем способе утепляют и цоколь, и перекрытие между подполом и первым этажом дома, что является идеальным методом сохранения тепла и уменьшения энергозатрат на отопление (3). При третьем способе утепляют и цоколь, и перекрытие между подполом и первым этажом дома, что является идеальным методом сохранения тепла и уменьшения энергозатрат на отопление (3)

При третьем способе утепляют и цоколь, и перекрытие между подполом и первым этажом дома, что является идеальным методом сохранения тепла и уменьшения энергозатрат на отопление (3).

При выполнении каждого из этих способов утепления свайно винтового фундамента возможны различные вариации, например, утепление цоколя не снаружи, а изнутри, или устройство цоколя из кирпича на своем ленточном фундаменте.

Этапы монтажа свайного фундамента с ростверком

Оборудование свайно-ростверкового фундамента делится на подготовительный этап и непосредственно сам монтаж. На каждом из этапов приходится выполнить по несколько видов работ:

Предварительные работы

Для возведения фундамента прежде всего необходим проект, который создается на основе расчетов нагрузок, предполагаемой глубины погружения свай, из каких материалов планируется фундамент.

Проект от профессионала – гарантия безопасности, долгого срока службы, а также экономии материалов и финансовИсточник nl.decorexpro.com

• Затем подготавливается участок: удаляется мусор, верхний почвенный слой и корни растений.
• Проводится разметка территории: отмечают расположение опор, ростверка, несущих конструкций перегородок.

Работа «профессионала» видна сразуИсточник blog-potolok.ru

• Выкапывается траншея под ростверк. Ее стенки и днище проверяются на ровность нивелиром. После этого укладывается песчаная подушка и утрамбовывается.
• Бурятся скважины для опор, на дно которых тоже укладывается подушка из песка. В яму укладывается гидроизоляция: можно использовать специальную пленку, несколько слоев рубероида, пластиковые трубы.

Технология установки свайно-ростверкового фундамента

Для ростверка используют ж/б балки или заливают монолитную ленту. Для нее подготавливают деревянную прямоугольную опалубку, которую закрепляют подпорками и перемычками. На этом этапе также стоит позаботиться о канализации и трубопроводе.

Фото свайно ростверкового фундамента – после того как бетон высохнет опалубку убираютИсточник bestroof.ru

• Для повышения прочности конструкции в скважину помещают армированный каркас – по 4 стержня из металла, обвязанные проволокой. Затем заливается бетон. Ленту тоже армируют.
• Далее производится заливка бетона сначала в скважины, потом в опалубку. Схватывание бетона займет не менее 10 дней, по прошествии которых опалубка демонтируется.

Как рассчитывается потребность в материалах для фундамента

Точный расчет в силе выполнить только специалист – инженер-строитель, который будет опираться на требования СНиП и целый ряд показателей таких, как прочность опор, ростверка, несущая способность фундамента, сила сопротивления грунта, степень усадки опоры под воздействием вертикальной нагрузки и др. Специалист определит глубину погружения опор, их диаметр, количество, тип ростверка и разработает схему.

Для человека без профильного образования расчеты свайно ростверкового фундамента выглядят примерно такИсточник ask.fm

При расчете количества опор исходят прежде всего из нагрузки на фундамент, которая складывается из нескольких показателей. Здесь необходимо знать массу несущих стен, перегородок, крыши, плит перекрытий, т. е. всю массу постройки над фундаментом. Учитывается также и полезная нагрузка, которую производят жильцы, предметы быта и все остальные вещи. В расчетах для частных домов используют показатель, равный 150 кг/м².

Последний параметр для определения общей нагрузки – это вес снежной массы, которая может скопиться на крыше зимой. В основном используется величина 180 кг/м², но для ряда регионов страны она несколько отличается. Полученную сумму нагрузок умножают на коэффициент запаса, который составляет 1,1 (иногда используют 1,2). Далее можно рассчитать нагрузку на одну сваю.

Нелишним будет добавить, что к распространенным в сети онлайн-калькуляторам по расчету материалов следует относиться весьма осторожно. В них может не учитываться целый ряд важных параметров

Используемые типы свай

В зависимости от способа погружения выбираются сваи:

Забивные. Для них заранее подготавливаются скважины, глубиной 1/3 от высоты сваи. Для установки применяется специальная строительная техника: вдавливающая машина, вибромолот, вибропогружатель. В качестве забивных используются деревянные, стальные, железобетонные и пустотелые опоры.

Железобетонные сваи: при соблюдении технологии установки опоры прослужат много десятилетийИсточник block-gbi.ru

• Буронабивные. В скважину помещают опалубку и арматуру для прочности, затем заливают бетоном.
• Буровые. Заранее бурят скважины, в которые затем устанавливают ж/б опоры.

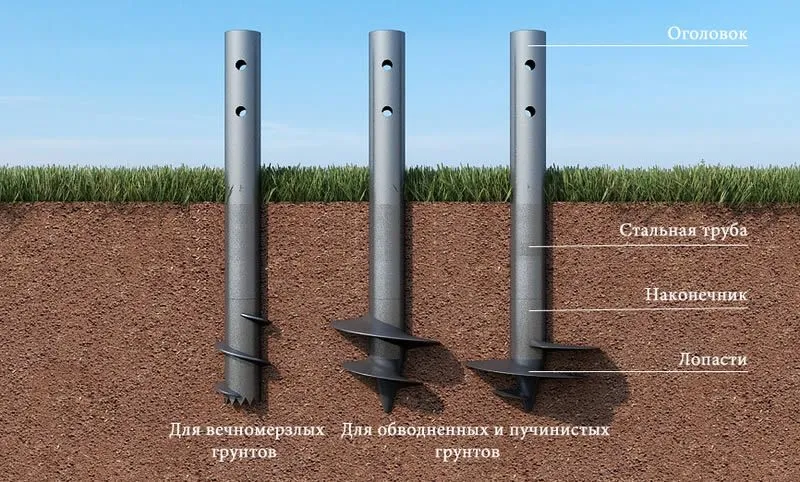

• Винтовые. Они представляют собой полые трубы, в нижней части которых находятся лопасти и заостренный наконечник. В грунт опоры вкручиваются с помощью специальной техники.

УБМ-85 для закручивания винтовых свайИсточник stroy-dom-pravilno.ru

Сваи могут иметь прямоугольное либо круглое сечение. В качестве материала для них применяют бетон, железобетон, сталь различных марок, древесину преимущественно хвойных пород. Из пород деревьев наиболее подходящей считается лиственница, содержащая большое количество смол, защищающих сваи от гниения.

Забивные металлические сваи – одни из самых дешевых и прочныхИсточник blog-potolok.ru

Преимущества свай:

• относительная дешевизна;
• незначительные временные затраты на установку;
• независимость от уровня грунтовых вод;
• надежность (при соблюдении технологии монтажа).

Винтовые сваи применяют даже в условиях вечной мерзлотыИсточник museblog.ru

Все вышеперечисленные виды свай используются при установке свайно-ростверкового фундамента. При выборе свай учитывают особенности грунта и нагрузки. Для частных домов чаще всего выбирают буронабивные и винтовые сваи.

Отличия СЛФ от других оснований

Большой плюс этого основания заключается в том, что заливка жидким бетоном производится за один раз, и не приходится заниматься разными работами по устройству монолитных стоек и монтажу опорного периметра из разных материалов.

Единый монолит СЛФ работает, как одна система, в отличие от других видов оснований, где железобетонные сваи реагируют на нагрузки иначе, чем ростверк из металлопроката или деревянного бруса.

Это качество конструкции обеспечивает фундаменту большую несущую способность и высокую надёжность. Единый армокаркас в монолитном бетоне равномерно распределяет нагрузку по всему объёму фундамента.

данный вид фундамента предназначен для строительства домов на слабых неплотных грунтах

Если косогор с большим уклоном, то за счёт разной высоты свай здание на ростверке, как бы повисает в воздухе, «игнорируя» сложный рельеф местности.

Этапы выполнения работ

Этапы выполнения работа по возведению столбчатого монолитного фундамента:

Проектные расчёты

Наиболее важной величиной, которую изначально необходимо правильно рассчитать, является нагрузка на фундаментную конструкцию. Зная её, можно будет вычислить точное количество опор, а также их месторасположение

Величина нагрузки на фундамент — это сумма следующих составляющих:

• общий вес будущих стен (внутренних и наружных);
• вес всех составных частей кровли;
• общий вес предполагаемого внутреннего содержания дома (мебель, техника и т.д.);
• особенности климата того региона, где сооружение будет находиться (временные нагрузки, такие как обильные снегопады, сильные ветра и т.д.).

Затем, зная итоговое количество опор, необходимо рассчитать проектную глубину их залегания, величину их веса, а также величину расстояния между ними.

Проектирование и технологическая карта

После предварительных расчётов начинается разработка самого проекта столбчатого монолитного фундамента, а также формируется технологическая карта.

Проект должен содержать в себе следующие пункты:

• результаты геодезического анализа грунта (максимальная глубина промерзания, наличие грунтовых вод и глубина их залегания);
• результаты исследований земельного участка (изменчивость рельефа территории);
• все вышеперечисленные расчёты из первого этапа.

Технологическая карта, в свою очередь, состоит из следующих разделов:

• схемы, описывающие конструктивные особенности проекта;
• перечень операций, которые необходимо выполнить;
• перечень используемых в проекте инструментов и материалов;
• подробное пошаговое руководство по выполнению строительных работ.

Разметка

Схему переносят на местность, используя обноску по периметру участка и разметочный шнур. Местонахождение опор и все получившиеся таким образом размеры должны соответствовать проекту.

Прежде, чем начать разметку, участок нужно очистить от дерна. Также при помощи строительного уровня нужно проверить, насколько поверхность участка ровная.

Далее, если это необходимо, нужно сделать выравнивание. Поскольку в противном случае опоры фундамента могут оказаться на разной глубине.

Фундаментная подушка

После правильно произведённой разметки в местах, где должны находиться опоры, делаются ямы. Если их глубина больше одного метра, то делается опалубка.

Для того, чтобы лучше её утрамбовать, подушку заливают водой. Обычно на подушку также укладывается полиэтиленовая или рубероидная гидроизоляция.

Опалубка

Форма для фундаментных опор, называемая опалубкой, обычно состоит из деревянных элементов. Сначала делают раму, размером с основание опоры. После этого на неё крепятся доски с яркими, хорошо видными отметками.

Доски должны быть влажными, чтобы не впитывать воду, находящуюся в бетоне. Конструкцию опускают на дно ямы и крепят там специальными штырями. Для последующего более быстрого снятия внутреннюю часть опалубки рекомендуется оборачивать листом рубероида.

Во время конструирования опалубки нужно обращать внимание на зазоры, которые могут оставаться между досками. Большие щели недопустимы, поскольку бетон будет через них вытекать

Монтаж арматуры

Перед осуществлением армирования, дно опалубки заливают бетоном

Далее туда погружаются пруты арматуры, которые можно заглубить в фундаментную подушку. После этого пруты по всей своей длине фиксируются при помощи хомутов с шагом в 20 см.

По окончании полной заливки опалубки бетоном пруты должны выступать из получившейся опоры на 3-5 см вверх. Это необходимо для крепления с ростверком.

Заливка бетона

Бетон заливается в опалубку в несколько слоёв, по 20-30 см каждый. В процессе необходимо тщательно перемешивать бетонную смесь. Здесь можно использовать специальный строительный вибратор. После заливки предыдущего слоя следующий слой следует заливать с перерывом в 1,5-2,5 часа.

Снятие опалубки

Распалубка осуществляется, когда бетонная смесь приобретает максимальную прочность. В образовавшиеся пазухи засыпается либо выкопанная ранее земля, либо смесь песка и щебня, после чего увлажняется и утрамбовывается. Процедура засыпки выполняется так же: слоями по 20 см.

Изготовление ростверка

Для того, чтобы фундаментная конструкция была цельной, жёсткой и устойчивой, сверху на опоры устанавливается монолитный пояс или ростверк.

Основными этапами изготовления и монтажа ростверка являются:

1. Создание на деревянных опорах плотной опалубки, повторяющей контуры периметра сооружения.
2. Монтаж арматурных прутов.
3. Заливка бетона (сразу одним большим слоем).
4. Снятие опалубки.
5. Монтаж ростверка.

Подготовка к процессу

Когда сборка армокаркаса будет проводиться своими руками, мастеру необходимо предварительно изучить нормативные требования, подготовить оборудование и запастись металлопрокатом в нужном количестве.

Необходимые инструменты

Чтобы сделать армокаркас своими руками, конструктору понадобятся такое техническое оснащение:

• болгарка для резки металлопроката;
• сварочный аппарат и/или вязальный пистолет/плоскогубцы;
• рулетка, карандаш, кисть для защиты швов антикоррозийной грунтовкой.

Определение количества материала

Согласно требованиям из СНиП 52-01-2003 (актуальная редакция СП 63.13330.2018), содержание продольной арматуры в силовой конструкции не должно быть меньше 0,1%. Поэтому сначала рассчитывают опорную площадь фундамента и в соответствии с этим значением подбирают количество прутьев.

Как правило, на один узел идет 30–40 см вязальной проволоки. Удобно вести расчет, имея перед собой чертеж силовой конструкции с нанесенными размерами.

Конструкция ростверка

Схема поэтапного возведения ростверка. Разметка свайного поля. Ростверк – это верхняя часть свайного основания. Именно на него ложится вся нагрузка непосредственно от несущих стен и перекрытий, а основное его назначение – это правильный равномерный перенос нагрузки от здания на каждую опору отдельно или на их пучок.

Производятся ростверки с различных материалов, а самым надежным и долговечным считается монолитный ростверк (железобетонный, бетонный с армированием, ленточный с блоков, прочие модификации).

Такая плита всегда делается на некотором расстоянии от поверхности почвы, пространство под ними иногда открытое, а в некоторых случаях строят кирпичную кладку по периметру ростверка с целью сделать теплоизоляцию внутренней поверхности конструкции.

Распространённые ошибки и способы их исправления

Следует обратить внимание на следующие грубейшие ошибки при армировании ленточного фундамента:

Часто для арматурного каркаса не формируется защитный бетонный слой, что существенно влияет на долговечность конструкции. Об этом нужно помнить на этапе возведения опалубки.
Отсутствие гидроизоляционного слоя между подошвой и стенками фундамента. Высокая водопроницаемость в данном случае разрушает конструкцию в течение 10 лет. Поэтому гидроизоляция тоже стоит здесь на одном из первых мест.
Армирование углов с обыкновенным поворотом. Эта ошибка может привести к очень быстрой деформации и разрушению фундамента

На углы всегда стоит обращать особое внимание.

Технология армирования

Армирование ленточной бетонной ленты выполняют двумя рядами металлических прутьев, уложенных вдоль конструкции. Для получения достаточной прочности верхний и нижний ряды арматуры скрепляют между собой вертикальными и горизонтальными перемычками.

Прутья, укладываемые вдоль ростверка, должны иметь повышенную прочность. Они изготавливаются из горячекатанного рифленого профиля класса А3, диаметром 13-16 мм. Иногда применяют арматуру из стеклопластика, она хороша тем, что не подвержена коррозии.

В качестве перемычек между продольными рядами используется:

• Арматура прямоугольной формы, выгнутая в виде хомутов, изготовленная из гладких прутов класса А, сечением 8-10 мм. Такие перемычки являются более надежными и имеют длительный срок эксплуатации за счет меньшего количества сварных соединений. По трудоемкости такой вид армирования более сложный и длительный.
• Отдельные стальные пруты приваривают к верхнему и нижнему рядам. Стержни должны быть изготовлены из того же материала, что и продольная обвязка. Сварные швы не обладают достаточной прочностью, подвержены коррозии. Выполнять такую работу легче и быстрее, чем в первом случае.

Проволочные соединения более прочные по сравнению со сварными. В продольных рядах прутья укладывают на расстоянии 100 мм друг от друга, должно быть минимум 3-4 ряда стержней в каждом поясе. Поперечные перемычки продольного армирования, устанавливают с шагом 200-300 мм. Вертикальные прутья закрепляют на расстоянии, не менее 400 мм друг от друга.

Внизу ростверка оставляют место для того, чтобы залить бетонный раствор. Для этого приподнимают стальные пруты арматуры над опалубкой, подставляя под них пластиковые подставки в форме гриба.

обустройство опалубки

Опалубка под обвязку свай монолитным железобетонным ростверком выполняется из обрезных досок толщиною не мене 2-х сантиметров. Все работы выполняются в следующей последовательности:

• Оголовки свай покрываются гидроизоляцией из битумной мастики;
• Выполняется отсыпка свай песком на высоту вертикальной плоскости оголовков. Ширина песчаной подсыпки должна быть равна ширине железобетонного ростверка;
• По контуру ростверка с обеих сторон забиваются колья с шагом в 2 метра (необходимы для фиксации стенок опалубки). Для кольев лучше всего использовать брус сечением 5*5 см. Если высота кольев превышает 50 сантиметров, в верхней части их необходимо связать горизонтальной планкой.;

Рис.: Опалубка железобетонного ростверка

• Выполняется монтаж боковых стенок опалубки, обрезные доски фиксируются на кольях с помощью гвоздей;
• Укладывается нижняя стенка опалубки. Доски размещаются на поверхности песчаной подсыпки и внахлест соединяются гвоздями либо саморезами с боковыми стенками;
• Внутренняя поверхность опалубки застилается гидроизоляционным материалом — рубероидом либо пергамином.

Рис.: Опалубка, готовая к заливке бетоном

Схема армирования

Когда выполняется армирование плитного фундамента, схема расположения арматуры должна составляться строго по технологии. Кроме того, схемы армирования монолитной плиты перекрытия фундамента, при необходимости, предполагают неравномерный порядок размещения прутков. Участки, где планируется возведение несущих перегородок и колонн дополнительно усиливаются. Такие места называют зонами продавливания. Арматуру укладывают в один слой при толщине железобетонной плиты 15 см и меньше. Если план монолитного фундамента предполагает величину слоя больше 15 см, рекомендуется производить армирование каркасами. Для плитно-свайного фундамента расчеты нужно производить отдельно – в зависимости от расположения и материала свай. В любом случае, чтобы правильно выполнить армирование фундаментной плиты, чертеж надо составлять на основании тщательных предварительных расчетов.

Схема расположения усилений фундаментаИсточник pingru.ru

Основные параметры плиты

Рассмотрим на примере основные узлы конструкции. На схеме изображена сетка с постоянными размерами ячеек. Расстояние между прутками должно быть одинаковым. С расчетом нагрузок, шаги прутьев делают через каждые 20-40 см. Для построек из кирпича подходит 20 см, а для легких каркасных домов допускается делать укладку арматуры реже. В любом случае, по строительным правилам из пункта про «бетонные и железобетонные конструкции» указано, что расстояние между прутьями не должно превышать толщину основания в 1,5 раза.

Распространенный метод укладки – в два ряда. Их совместное действие будет обеспечено монтажом вертикальных стержней. Отступы между такими прутами должны равняться шагам основной стальной конструкции также допускается в два раза большее расстояние. По правилам плиту перекрытия на торцах следует армировать П-образными хомутами, длина которых должна равняться двум толщинам основания и более. Обвязка стержней должна охватить верхние и нижние ряды. Такая методика обеспечивает надежное восприятие крутящих моментов у края фундаментной основы и позволит произвести анкеровку концов продольных прутков.

Армирование плиты фундамента по краям и укладка в два рядаИсточник ufa.masterdel.ru

Зоны продавливания

В местах, где об фундамент будут опираться несущие вертикальные конструкции, раскладку следует производить, уменьшив шаги армирования. В случае, когда по основной ширине плиты арматура укладывается через 20 см, значит, под перегородками следует перейти на расстояние в 10 см. Такой метод позволяет предупредить возникновение продавливания и образования трещин.

Если зона сопряжения совпадает с монолитной стеной подвала, глубина закладки будет производиться в соответствии с высотой планируемого помещения. В таком варианте работы ведутся с привязкой основания к стенам.

При армировании фундаментов, рекомендуется производить совместную обвязку каркасов монолитных стен и плиты. Во время заливки фундаментного основания нужно оставить части вертикальных стержней, которые послужат связующими звеньями. Эти концы запускают в основу, производят загиб края, примерно на две части высоты плиты, после осуществляют привязку к основной части каркаса.

После заливки и застывания бетона, вертикальные стержни используют для «привязки» стен к основаниюИсточник dvamolotka.ru

Чтобы произвести грамотный расчет стройматериалов и армирование плитного фундамента понадобится схема и чертеж. Должны быть внесены данные о шагах между рядами арматуры и ее диаметр.

Что такое ростверк?

Для тех, кто не владеет строительной терминологией, сообщаем, что ростверк — это ответственная часть свайного фундамента, соединяющая оголовки свай в единый силовой контур.

Существуют различные виды ростверков, применяемых в свайных основаниях:

• ленточного типа, представляющего монолитную бетонную ленту. Она располагается по периметру опор, последовательно расположенных под несущими нагрузку капитальными стенами;
• плитной конструкции, в виде монолитной плиты, размеры которой соответствуют контуру основания строения и охватывают все опоры.

Ростверк представляет собой ленточную конструкцию , соединяющую отдельно стоящие сваи между собой

В зависимости от особенностей ростверкового фундамента, он может изготавливаться в следующих исполнениях:

• Цельном варианте. Изготовление осуществляется путем заливки в предварительно подготовленную опалубку бетонного раствора. Формирование монолитной базы происходит после твердения бетонной смеси.
• Составном виде. Основа представляет сборную поверхность из произведенных промышленным путём железобетонных изделий, соединённых при установке с опорными колоннами, а также между собой.

Армирование свайно ростверкового основания, позволяет укрепить монолитную основу стальными прутками, способствующими целостности конструкции и повышающими долговечность.

Нормативы и типы устройства силовой конструкции

Технология армирования предполагает использование трех основных методик:

1. Монтаж армирующего каркаса продольного типа.
2. Продольно-поперечно армирование.
3. Армирование по методу предварительного напряжения.

Принципы устройства силовой конструкции описаны в таких нормативных документах:

• сварные арматурные изделия для ж/б конструкций – ГОСТ 10922-90, ГОСТ 19804.4-78 и ГОСТ 19804.2-79;
• вычисления необходимого расстояния между элементами арматурного каркаса – СП 63.13330.2018;
• требования к качеству металлопроката для армирования свай – в вышеуказанном СП 63.13330, ГОСТ 5781-82, ГОСТ 10884;
• испытание ж/б конструкций на образование трещин – ГОСТ 19804.0.

Продольного типа

По технологии арматура располагают параллельно друг к другу без горизонтальных перемычек. Для свай с сечением 200х200 и 300х300 мм используют 4 прута, а для опорных элементов 350х350 и 400х400 мм – 8 стержней.

Такие силовые конструкции обходятся дешевле, но они характеризуются слабым сопротивлением относительно растягивающих и сгибающих нагрузок. Эта особенность ограничивает сферу применения фундамента, исключая строительство гидротехнических сооружений.

Продольно-поперечного вида

Сварная конструкция такого типа состоит из продольных прутьев с приваренной арматурной сеткой или горизонтальными перемычками. По краям каркаса шаг между поперечными элементами составляет 100 мм, в средней части – 200 или 300 мм, если глубина опорной подошвы больше 13 м.

Опоры с армокаркасом продольно-поперечного типа выгодно отличаются устойчивостью к различным нагрузкам в процессе службы, а также свободно переносят столкновения с крупнообломочными породами.

Это расширяет сферу применения свайных фундаментов для строительства сооружений жилищного и промышленного назначения на:

• высокоплотных глинистых,
• песчаных,
• вечномерзлых грунтах,
• а также на участках с каменистыми включениями.

Помимо наземных сооружений, сваи с продольно-поперечным армированием подходят для возведения:

• дамб,
• мостов,
• причалов.

Метод предварительного напряжения

При изготовлении свай в металлическую форму помещают аромокаркас и растягивают его с помощью гидравлических домкратов. Одновременно на прутья оказывают воздействие энергией СВЧ-поля для уменьшения плотности стали. После этого опалубку заполняют раствором.

Когда бетон схватывается, натяжение ослабляют и прутья сжимаются до первоначального состояния. При этом сжимающие силы воздействуют на бетон, в результате чего он приобретает максимальную плотность.

Для чего необходим чертеж

Чертеж позволяет:

• определить потребность в стальных прутках для сборки;
• изготовить силовую конструкцию в соответствии с документацией.

Армирование Ленточного Фундамента

В профессионально выполненном чертеже содержатся следующие сведения:

• габариты каркаса;
• диаметр стержней;
• профиль прутков;
• шаг между проволочными перемычками;
• интервал между силовой арматурой;
• конструктивные особенности пояса.

На основании чертежа можно самостоятельно рассчитать длину стержней в поясах и общее количество перемычек. После разбивки применяемой арматуры по сортаментам, несложно рассчитать общую длину путем суммирования. Для заказа прутков необходимо знать их общий вес. Для этого суммарный метраж по каждому типоразмеру следует умножить на вес погонного метра для конкретного стержня.

Для обеспечения необходимой прочности следует вместо электросварки использовать вязальную проволоку для соединения элементов. Сварка создает зоны напряжений, а вязальная проволока прочно соединяет прутки, не нарушая структуры металла. Зная, что для обеспечения фиксации двух прутков требуется 25–30 см, несложно рассчитать общую потребность в вязальной проволоке. Для этого следует перемножить количество стыков на указанную длину.

Армирование ленточного ростверка выполняется посредством пространственного армокаркаса, состоящего из двух продольных поясов арматуры

Ошибки при проектировании и монтаже железобетонного ростверка

Пример неправильного проекта.

1. Отсутствие четкого проекта с подробным расчетом всех мест расположения свай, их толщины, длины, а также геодезической карты территории.
2. Не предусматривается четкая жесткая связь между столбами свай и несущей плитой. Если зимой грунт начинает промерзать, тогда он расширяется. В результате под нижней частью утепленного перекрытия грунт охлаждается медленнее и возникает разнонаправленная сила. Эта сила стремится опрокинуть столб, мерзлая земля давит на верхние слои столба, а нижняя берет нагрузку на себя. В результате столб начинает наклоняться, а если они не зафиксированы жестко сверху, тогда однозначно их вырвет из пазов залитого ростверка.
3. Не предусматривается в нижней части ростверка воздушная подушка. Если не удаляется подсыпка под ростверком, тогда через сезонные изменения температур на нее будет воздействовать значительная сила. Она со временем приведет к разрыву опорных площадок, повреждению ленты ростверка. Чтобы такого не случилось, во время заливки на дно котлована ложатся пенополистирольные плиты, которые играют роль амортизатора и защищают от промерзания почвы.
4. Неправильно проведенный расчет допустимой глубины погружения свай. Если они забиты не достаточно глубоко, тогда в этом месте здание даст просадку, возникнет перекос несущей конструкции и заваливание одного угла. Со временем разрушается сама плита через чрезмерные нагрузки и цоколь здания. Также через неправильные расчеты или проект конструкции ростверка возможно резкое поднятие одной или нескольких свай, а это неизбежно влечет за собой разрушение перекрытий с дальнейшим уничтожением самого здания.
5. Неправильно сделан расчет несущей способности основания. Эту ошибку часто можно встретить в начинающих проектировщиков без опыта работы и практики. Тут проблема состоит в неправильном выборе типа почвы, ведь весь расчет именно на этом и основан. Наибольшей несущей способностью обладают скальные породы и каменистые грунты, наименьшей — мелкозернистые песчаные грунты. Если ошибиться в расчетах есть риск того, что будущая постройка будет со временем постоянно погружаться в землю, и этот процесс будет очень сложно остановить. Поэтому тут нужна полноценная схема расположения, длины и диаметра каждой сваи.

Конструкция ростверка

Ростверком называют верхнюю часть фундамента, которая объединяет между собой сваи и служит опорой для несущих стен сооружения.

Как правило, нагрузка, которую оказывает здание на грунт, по всей опорной площади будет различной. Это связано с неравномерным расположением мебели и других тяжелых конструкций внутри дома.

Ростверк, в свою очередь, принимать на себя вес сооружения и перераспределят его между сваями. Это особенность обеспечивает фундаменту большую устойчивость и необходимую несущую способность.

По материалу изготовления различают такие виды ростверка:

1. Металлические – крепятся к оголовкам винтовых свай.
2. Деревянные – подходят под строительство домов из бруса.
3. Бетонные – связаны с буронабивными и железобетонными сваями.
4. Железобетонные – конструктивные элементы, армированные стальным каркасом для улучшения прочностных характеристик.

По типу устройства относительно поверхности почвы ростверк может быть:

• высоким – между верхней частью фундамента и грунтом есть воздушный зазор;
• повышенным – ростверк заглублен в почву, но на небольшую высоту выступает над уровнем земли;
• заглубленным – верхняя плоскость фундамента полностью погружена в грунт.

Эксперты советуют в частном домостроении использовать высокий ростверк. Зазор между землей и основанием минимизирует риск давления грунта на конструкцию под действием сил пучения.

Устройство

Свайно-ростверковый фундамент состоит из вертикальных опор, установленных рядами, кустами или в виде свайного поля. Порядок расположения свай определяется материалом и габаритами постройки, ее конфигурацией и сосредоточением массивных элементов, нуждающихся в прочной и надежной опорной конструкции.

Так же от расчетных параметров будущей постройки зависит глубина погружения свай, нередко их тип и материал. Погруженные сваи обрезаются на одинаковую высоту, чтобы образовалась горизонтальная площадь.

Если использованы железобетонные сваи, обрезке подлежат только бетонные части, а арматуру оставляют для сварки с армпоясом ростверка.

Если планируется металлический или деревянный ростверк, арматуру также обрезают, а на верхушки свай устанавливают специальные конструкционные элементы — оголовки, представляющие собой род колпака с посадочной площадкой под монтаж балок обвязки.
