Технология обвязки свайного фундамента при помощи бруса, профильной трубы и швеллера + достоинства и недостатки этих видов

При помощи железобетона

Создание железобетонной обвязки выполняется поэтапно.

Порядок действий:

  • Сборка опалубки. Горизонтальные щиты (дно) укладываются на поверхность оголовков, боковые стенки присоединяются к ним и прочно соединяются в верхней части поперечинами. Внутренние размеры должны соответствовать параметрам ростверка.
  • Укладка гидроизляции. Пленкой или слоем рубероида плотно устилают дно и внутренние стенки опалубки. Стыки материала делаются внахлест на 10 см с проклейкой соединения скотчем. Полотно должно полностью закрывать всю поверхность днища и стенок опалубки и плотно прилегать к поверхности, не отставая от нее.
  • Сборка арматурного пояса. Используется арматура диаметром 10 мм и гладкие прутки на 6 мм для вертикальных элементов. Армпояс вяжется с помощью мягкой проволоки, после чего устанавливается внутри опалубки в нужном положении. Необходимо обеспечить заглубление горизонтальных стержней на 2-5 см внутри бетона.
  • Заливка бетона. Она выполняется в один прием, без долгих перерывов (более суток). Заливать бетон следует с нескольких точек, чтобы не дожидаться, пока материал растечется по всей опалубке. После заливки поверхность накрывают полиэтиленом или мешковиной и выдерживают 28 дней для набора конструкционной прочности.
  • Опалубку снимают через 10 дней после заливки.
  • После окончания времени выдержки производят гидроизоляцию поверхности и переходят к дальнейшим работам.

ОБРАТИТЕ ВНИМАНИЕ! Для заливки бетонной обвязки необходимо использовать плотные марки бетона от М200 и выше

Использование хомутов

Такая фиксация применяется в системах, использующих сваи с отсутствием фланца. Сверху оголовка свай в данном случае приваривают площадку прямоугольной формы, на нее кладут балку ростверка. П-образный хомут укладывается поверх балки, ширина его должна быть равной ширине балки. Края хомута, которые будут свисать, соединяют сваркой или резьбовым соединением с вертикальной опорой. В углах балки соединение осуществляется с помощью уголка из металла.

Уголком

Использование металлического уголка считается самым экономичным способом создание обвязки. При этом, если все работы выполнить правильно, то надежность полученной конструкции не будет уступать швеллеру. Есть два важных условия, которые влияют на качество:

  • Каким способом уголок крепится к свае;
  • Какое расстояние выдержано от грунта до нижней части обвязки.

Существует несколько правил, используемых для осуществления обвязки с помощью уголка:

  • Нужно постоянно следить за расстоянием между грунтом и нижней частью конструкции. Следует выдерживать высоту не меньше 10-15 сантиметров. Невыполнение указанного условия, способно привести к повреждению креплений обвязки. Зимой под действием низких температур происходит пучение грунта, что негативно воздействует на установленные конструкции;
  • Правильное крепление уголка к свае. Профиль размещают между осями, под оголовками;
  • Если фундамент располагается выше одного метра, то здесь понадобится диагональная раскосина.

Уголок, который будет использоваться для обвязки свайного фундамента, должен быть равнополочным, ширина одной стороны 50 миллиметров. Сам металл не меньше 5 миллиметров в толщине. Полученный материал является надежным.

Однако, при использовании уголка нужен опыт, если таковой отсутствует, то возникают проблемы с диагональной раскосиной. Неизвестно сколько материала нужно обрезать, чтобы углы получились ровные. Здесь есть два выхода:

  1. Несколько раз промерить, только потом подрезать. Так можно определить, какой размер профиля нужен.
  2. Берется прямоугольная пластина (ее можно отрезать от уголка), приваривается к свае, выдерживая направление по оси. Затем, к уже установленной пластине приваривается уголок.

Расчет нагрузки

При установке свайного фундамента на винтовых опорах приходится работать с основанием для слабой нагрузки. Такая схема хорошо подходит для небольших сараев, гаражей и бань, производимых из бруса. Несильная опора с лихвой будет компенсирована значительной скоростью строительства и очень малыми затратами. Фундамент на винтовых сваях сконструирован из опор, установленных вертикально, и обвязки, горизонтально расположенной. На всю систему обычно используется четыре опоры, хотя может быть и больше.

Обвязка в данном случае представляется ростверком. Его создают из материала, подходящего для создания балки. Это может быть либо бетон, либо дерево, либо металл. Древесина кладется в основу бруса, из металла выполняется уголок, из бетона делают блоки. Обвязка винтовых свай соединяет балки между собой и с ростверком. Положительность процесса напрямую зависит от тщательного соблюдения всех требований инструкции по укладке и установке.

Оголовки свай обязательно должны быть на одной линии горизонта, что контролируется при погружении опор в грунт. Ширина бруса должна быть больше диаметра свай в полтора раза. Еще одно обязательное требование состоит в том, что ось по центру опор обязательно должна идти только через центр бруса. Обвязка винтовых свай соединяет опоры и балки резьбовым соединением либо на сварку, либо на хомуты.

Отличия ростверка и нижней обвязки фундамента

Горизонтальная обвязка, которая соединяет опорные столбы между собой, сканирует план первого этажа дома и является одновременно опорной площадкой для стен дома, называется ростверком. Она выполняет сразу две функции — делает свайное поле единой опорной системой и создаёт площадку для возведения наружных и внутренних стен.

Дополнительные диагональные и поперечные балки, которые называют нижней обвязкой, служат для равномерного распределения нагрузки и устойчивости опор.

Этот элемент строения используют в следующих ситуациях:

  • когда фундамент возведён на сложном пересеченном рельефе, где сваи имеют разную высоту над уровнем грунта;
  • когда строение приподнято над землёй более чем на 1 метр;
  • для массивных сооружений;
  • для сооружений на подвижных грунтах.

Введение нижней обвязки повышает жёсткость связки отдельных свай и параллельно усиливает прочность ростверка.

Применение швеллера и двутавровой балки

На несильно нагруженных конструкциях можно возвести ростверк из швеллера. К таким конструкциям относятся, например, бани и сараи. Ростверк из сваи и металла обвязывают при помощи сварки. Элементы основания и конструкции крепят на круговой шов. Процедура сборки заключается в установке швеллера на оголовки свай. Элемент можно так укрепить, что боковые грани будут «смотреть» вниз. Обвязка винтовых свай швеллером также осуществляется и в противоположном направлении, в таком случае грани направляют вверх.

При расположении швеллера по такой системе сопротивление нагрузкам на поперечные части конструкции намного лучше. Получается опалубка, которую необходимо залить раствором, так формируется стеновая кладка для армирующего пояса. Для обеспечения обвязки высокой прочности взамен швеллера применяют двутавровую балку равных размеров. Когда швеллеры и балки стыкуются в углах, тогда применяется сварка. По окончании обвязки опор ростверк покрывается средством против коррозии.

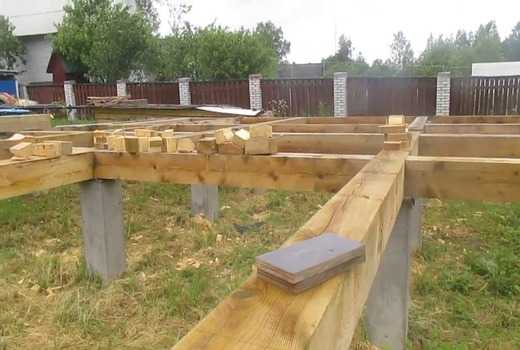

Деревянная

Используется брус сечением 200 : 200 мм, или пачка обрезных досок 50 : 200. Балки устанавливаются по периметру дома (под внешними несущими стенами), по линиям внутренних несущих стен, а также связывают остальные опоры, чтобы выровнять нагрузки и привязать все стволы к общей системе.

Угловые соединения делаются в пол дерева, крепление на оголовках производится через двойной слой рубероида для гидроизоляции.

Достоинствами такого решения являются:

  • Простота обработки, доступность материала.
  • Древесина имеет достаточную прочность и относительно малый вес, не нагружающий фундамент.
  • Монтаж возможен в полевых условиях, без применения строительной техники или даже без электроинструментов.

Недостатками деревянных видов обвязки можно считать:

  • Особенности древесины, склонность к короблению или образованию трещин, потребность в качественной гидрозащите и т.д.
  • Пожарная опасность древесины.
  • Возможность порчи материала насекомыми или грызунами.

Несмотря на явные недостатки древесины, ростверк из бруса — распространенный и популярный вариант.

Обвязка швеллером

Установка швеллера производится прямо на головы подготовленных по уровню винтовых или железобетонных свай. Ширина швеллера подбирается по размерам головы сваи. Например, минимальная ширина швеллера для винтовой сваи диаметром 108 мм составляет 140 мм. Обвязка швеллером железобетонных свай производится как можно быстрее после забивки, чтобы предотвратить изменение положения головы от остаточных деформаций грунта при монтаже.

Обвязка швеллером по винтовым сваям. По бокам сделан каркас из профильной трубы под облицовку или фальш-цоколь.

К винтовым сваям швеллер крепится на сварке непосредственно к телу. Угловые соединения с любыми сваями выполняются подрезкой швеллера под 45 градусов и проваркой стыков. Все соединения обрабатываются шлифовальной машинкой.

По внутренним осям также выполняется врезка под 45 градусов с последующей проваркой. В результате получается жесткий ростверк с ровным основанием. Металл, стыки покрывают антикоррозийным покрытием или судовой краской.

Встречаются решения, когда по швеллеру монтируется каркас из бруса. Вероятно, проектировщик или заказчик решил перестраховаться и усилить фундамент, так как швеллер не работает в таком положении или экономили на количестве свай. Рекомендуется в таких случаях, для защиты лаг каркасного дома от конденсата, поверх профиля с изоляционной прокладкой монтировать доску 50 мм (лежень) с креплением на саморезы или болты.

Существуют варианты ростверков с укладкой швеллера полками вверх и заливкой внутренней полости бетоном. При этом значительно увеличивается несущая способность основания, но добавляется нагрузка на сваи от веса бетона.

РАЗЛИЧИЯ В КРЕПЛЕНИИ В ЗАВИСИМОСТИ ОТ ТИПА ФУНДАМЕНТА

Чаще всего постройки из бруса «усаживают» на винтовые сваи или ленточные фундаменты. Опираясь на это, расскажем о методах крепления на каждый из них.

Крепим брус к ленточному основанию

Непосредственно деревянные стены дома весьма затруднительно прикрепить к фундаменту. Этой цели служит толстый нижний слой бруса.

Крепление будет выполняться анкерами, как это показано на фото.

Брус, скрепленный с фундаментом анкерами

Порядок действий:

  1. Заранее приобретите крепежные элементы. На всякий случай, с запасом.
  2. Обязательно перепроверьте уровнем ровность верхней горизонтальной поверхности. В случае обнаружения неровностей более одного сантиметра – устраните их раствором, если же они меньшего размера – подложите под брус дощечки.
  3. Перед тем, как крепить брус к фундаменту, накройте ростверк слоем рубероида для пущей гидроизоляции.
  4. Брусья нижнего ряда обвязки стыкуются путем выборки на углах. Этих методов существует два: в чашу и в лапу.
  5. Стыковка углов в лапу
  6. В подготовленных брусьях высверливаются отверстия чуть больше диаметра, чем анкерные шпильки, вбетонированные в верхнюю часть фундамента. Брусья с отверстиями «усаживают» на анкера, подкладывают широкие шайбы и завинчивают гайки.
  7. Если углы нижних рядов соединены между собой нагелями или гвоздями, то анкера в этих местах устанавливать не нужно.
  8. Проверьте уровнем все углы и диагонали верхней поверхности обвязки. При обнаружении неровностей – устраните их рубанком.
  9. Теперь, по завершению постановки нижней обвязки на фундамент, можете приступать к установке вертикальных направляющих каркаса.

Обвязка фундамента брусом: принцип устройства

Стоит заметить, что указанный принцип постановки нижней обвязки подходит не только для ленточного основания. Пусть и с некоторыми нюансами, но он действителен для всех типов фундамента.

Крепим брус к свайно-винтовому фундаменту

Для начала объясним, почему обвязка является обязательным элементом, если вы выбрали винтовое основание. Дело в том, что предустановленные сваи с оголовками являются лишь точечными опорами, и соответственно на некоторые придется больше нагрузки, а на другие меньше.

Если же вы обвяжете сваи должным образом, то нагрузка будет распределена по всей площади, что существенно продлит «жизненный цикл» вашей постройки.

Нелишним также будет отметить, что обвязку необходимо выполнять сразу же после заливки полостей раствором и установки оголовков. Ведь согласитесь, грунты бывают различными и в них постоянно происходят механические процессы.

И наверняка вам бы не хотелось прилагать лишние усилия к трудоемкому выравниванию свай, изменивших свое расположение. Цена установки обвязки будет намного меньшей, чем цена возможного ремонта.

Итак, приступим. Прежде всего, убедитесь в правильности установки всех свай, используя уровень. Если наблюдаются небольшие отклонения, а оголовки уже установлены, устраните неровности путем выпиливания кусочков бруса в необходимых местах.

В углах будущей обвязки должны быть шпильки или анкера, залитые раствором. А углы бруса должны быть обложены алюминиевыми уголками.

Далее, для стыковки участков бруса, выполните на них распилы с обеих сторон. Один из них делают снизу, а другой сверху, после чего складывают куски под прямым углом.

По большому счету обвязка свай не представит большой сложности, при наличии достаточного количества свободных рук.

В некоторых случаях нижних венец здания исполняет роль обвязки. Это никоим образом не повлияете на прочность строения, если лаги пола расположены на несколько венцов выше.

Завершающий этап создания фундамента – обвязка брусом верхней его части Итак, теперь обвязка фундамента своими руками не доставит вам никакого труда. Надеемся, что вы прислушаетесь к нашим советам и качественно установите основание для своего домика или бани.

Для получения дополнительной информации просмотрите видео в этой статье, где установку выполняют специалисты.

Нижняя обвязка является основанием каркаса дома. Она предназначена длякрепления каркаса дому к фундаменту. В моем случае нижняя обвязка ещё и распределяет нагрузку от дома на сваи фундамента т.е. выполняет функцию ростверка.

Выполнение расчетов нагрузки

Во время установки фундамента свайного типа на винтовые опоры придется работать с основанием для небольшой нагрузки. Данная схема отлично подойдет для сарайчиков малого размера, а также для бань, гаражей, сделанных из бруса. Несильная опора отлично компенсируется скорость возведения и небольшими затратами. Фундамента на обвязке винтовых свай брусом спроектирован из опор, которые установлены вертикально, а также горизонтально расположенных обвязок. На такую систему обычно используют 4 опоры, но можно использовать и больше.

В этом случае обвязка представлена ростверком. Его делаю из материала, который подойдет для изготовления балки. Это может быть дерево, металл, бетон. Древесину укладывают в основе бруса, из металла делают уголок, а из бетона изготовляют блоки. Обвязка помогает соединить балки с ростверком и между собой. То, сколько будет длиться процесс, напрямую зависит от того, насколько тщательно вы соблюдаете все требования инструкции по укладыванию и монтажным работам.

Особенности и назначение

Отдельно расположенные элементы, поставленные по линии, никак между собой не контактирующие, и составляют основу свайного фундамента. Для соединения свай в одну целую конструкцию, которая нужна для закладки основы фундамента, являющегося опорой здания, необходимо оснастить каждую сваю специальным оголовком, а на нем потом создать обвязку. Более того, данная обвязка выравнивает всю верхнюю линию, по которой установлены сваи, в единую ровную горизонтальную плоскость

Это очень важно для устойчивости будущего дома. Стоит сразу отметить, что свайно-винтовой фундамент – это лучший вариант создания основы для строений

Такой фундамент является экологичным, стоит значительно меньше, он легкий и устанавливается очень быстро по сравнению с другими типами фундаментов. Жилой дом из бруса можно построить и со значительной выгодой. Сам дом возводится в основном самостоятельно, применяется принцип конструктора. Во время закладки фундамента винтовые сваи вкручивают в землю, работы ведутся по аналогии с закручиванием саморезов. С определенными трудностями можно столкнуться, выполняя обвязку винтовых свай. Поскольку во время процесса по установке нужно сформировать ростверк. Стоит помнить, что многое будет зависеть от качества данной работы.

4 thoughts on “ Обвязка винтовых свай ”

Нужно обвязать с-в. фундамент проф. трубой. Размер 4 на 8,5м. Нижняя точка 40см от земли, верхняя 80см. Достаточно обвязки в один уровень или надо в два ( сверху и снизу) по длинной стороне, а по короткой в один уровень?

Установка деревянного ростверка выполняется иначе, чем обвязка винтовых свай швеллером или бетонной лентой. Но в любом случае до начала укладки конструктивных элементов следует убедиться в том, что верхний срез всех установленных свайных труб находится на одном уровне. Далее на столбы навариваются опорные оголовки, представляющие собой металлические пластины. На этом общие этапы работ заканчиваются.

В чем иначе? В любых случаях с обвязкой или без сваи всегда устанавливаются в одном горизонтальном уровне. Деревянный брус или балки установленные на сваи не являются ростверком, это обыкновенный столбчатый фундамент.

Порядок монтажа

Обвязка представляет собой опорную конструкцию, закрепленную на сваях фундамента, основой для установки строительного сооружения.

В случае резьбового крепления перед началом монтажа на опоры приваривают стальные площадки для укрепления на них швеллера болтами или клепкой. Более затратный способ — комбинированный.

Общий алгоритм работ выглядит следующим образом:

  • заливка бетона в сваи;
  • установка оголовков;
  • разметка и произведение отверстий для крепежных элементов, срез углов с уклоном в 45 градусов;
  • монтаж швеллера, его крепление винтами (клепками) и сварочные работы;
  • антикоррозийная обработка;
  • после завершения соединений производят грунтовку металлических поверхностей и прокладку гидроизоляционного слоя между основанием и стеной будущей постройки.

Также есть отличия в способах обвязки:

  1. Сваривание швеллера на сваи без оголовков. Полость винтовых колонн заливают бетоном, а швеллер устанавливают стенкой вверх. Соединение на угловых участках производят под углом в 45 градусов.
  2. Сваривание с оголовками. Данный способ позволяет расширить опорную плоскость.
  3. Обвязка путем сварного соединения двух П-образных профилей, поставленных на ребро, укрепленных на пластинах оголовков кольцевым швом. Данный вид обвязки напоминает конструкцию, выполненную с помощью двутавровой балки.
  4. Обвязка швеллером, установленным на ребро, рекомендуемая для легких строительных конструкций.

Использование железобетона

Обвязка из железобетонного ростверка имеет некоторые минусы – трудоёмкий монтаж и остановка строительных работ до полного затвердения ростверка, которое происходит в течение 28-30 дней. Однако такая установка обойдётся гораздо дешевле, чем применение металлических профилей.

Монтаж предусматривает следующие действия:

  • опорные сваи выставляются на одном уровне;
  • заготавливают опалубку из досок с внутренней клеёнчатой обивкой, чтобы избежать протечек;
  • возводят каркас из металлической арматуры, горизонтальные детали скрепляют проволокой по вертикалям;
  • конструкцию опускают в опалубку, приваривают к сваям, после этого заливают бетонным раствором.

етон после заливки желательно уплотнить с помощью арматурных прутьев или вибрирования.

Следует знать, что наземные ростверки применяются лишь при стабильном грунте. Если же почва предрасположена к пучению, то целесообразнее использовать висячий вариант. При строительстве многоэтажных зданий обычно обвязку делают с помощью углублённых конструкций.

Правильная обвязка свайно-винтового фундамента гарантирует прочность и долговечность постройки. Особенно это актуально, если здание возводится на нестабильном, слабом грунте или болотистой местности

Сложный рельеф также требует уделить должное внимание этому важному рабочему процессу

Обвязка винтовых свай брусом – основные понятия, виды соединений, монтаж

Для объединения отдельно стоящих или линейно расположенных свай в общую конструкцию выполняется крепление оголовков между собой металлическим профилем, бетонной лентой или деревянным брусом. Обвязка винтовых свай обеспечивает равномерное распределение нагрузок, поступающих от наземной части строения, и позволяет выполнять кладку стен из штучного материала. Устройство ростверка является обязательным и ответственным этапом при возведении любых свайных фундаментов, поэтому сэкономить на нем не получится. Для правильной работы конструкции требуется надежная сцепка, иначе сваи на стадии строительства наземной части или в процессе эксплуатации сооружения могут просто разъехаться в разные стороны.

Виды обвязки и какую лучше применить

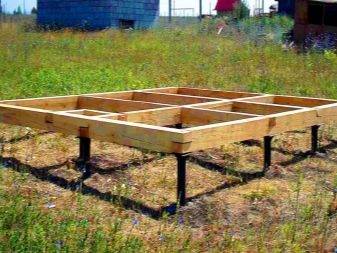

Каркасный дом на винтовых сваях с ростверком из бруса. Полностью отсутствует нижняя обвязка.

Обвязка свай под фундамент дома необходима для обеспечения жесткости конструкции и для устройства основания под дальнейший монтаж здания. На стадии проектирования делается

детальный расчёт фундамента по статическим нагрузкам от здания в нескольких вариантах. Выбирается наиболее экономичный, практичный в данных условиях вариант.

При расчётах берут во внимание естественные характеристики грунтов в основании участка и их пучинистость, глубину промерзания, уровень залегания грунтовых вод, сейсмичность района. Учитывается категория проектируемого здания по классам ответственности и срокам эксплуатации

Для придания жёсткости всей конструкции, сохранения в проектном положении, устройства фундамента для монтажа стен здания применяются 2 типа обвязки:

  • нижняя,
  • верхняя.

Нижней обвязки для железобетонных свай не требуется ввиду жёсткости армированной конструкции. Соединение по оголовкам выполняется из различных материалов по определённым технологиям, обеспечивающим устойчивость конструкции и возможность дальнейшего процесса монтажа стен.

Винтовые сваи применяются при строительстве сооружений 2—3 категорий, лёгких каркасных домов, деревянных, со стенами из блоков плотностью D400 – D700. Несущая способность винтовых свай позволяет возводить лёгкие строения со сроком эксплуатации <50 лет.

Пример правильно выполненной нижней обвязки винтовых свай с высокими оголовками.

Стандартная обвязка свай выполняется из таких материалов, как:

  • брус деревянный сечением 150*200 мм, 200*200 мм, 200*250 мм;
  • пакет из 3 досок 50*200 мм;
  • швеллер 140—300 мм;
  • уголок >50 мм;
  • толстостенные профильные трубы;
  • два швеллера в паре или двутавр;
  • висячий железобетонный ростверк с опорой на сваи.

Обвязка выполняется после полного монтажа свайного поля, обрезки оголовков в одном проектном уровне, заливке бетоном, если это предусмотрено проектом. Бетонирование винтовых свай на порядок увеличивает  их жёсткость.

Теплоизоляция

Защита внутреннего пространства под домом, где установлен свайно-винтовой фундамент является первостепенно задачей. Наличие холодного воздуха, свободно перемещающегося под полом, увеличивает потери тепла, соответственно растут расходы на обогрев жилища.

Достаточно сделать фальш цоколь и утеплить забирку. Результатом становится предотвращение проникновения холодного воздуха под дом.

Цоколь утепляют полистирольными плитами, также используют пеноплекс или экструдированный пенополистирол. Указанные материалы имеют низкий показатель теплопроводности, что делает их идеальными для утепления дома. Второе преимущество заключается в их долговечности, устойчивости к атмосферным осадкам и небольшом весе. Это значит, что на фундамент не ложится дополнительная нагрузка из-за утеплителя.

Порядок работ при утеплении фундамента:

  • Проводят гидроизоляционные работы для оголовок свай и ростверка. Для этого используется рубероид;
  • Затем выполняется фальш цоколь из кирпичей или применяются специальные декоративные панели;
  • Под ростверком, выводится кирпичная стена. Сам кирпич ложится ребром, чтобы толщина получилась в полкирпича.
