Байпас в системе отопления что это такое: правильная, самостоятельная установка байпаса в системе отопления

Необходимость создания обходного узла

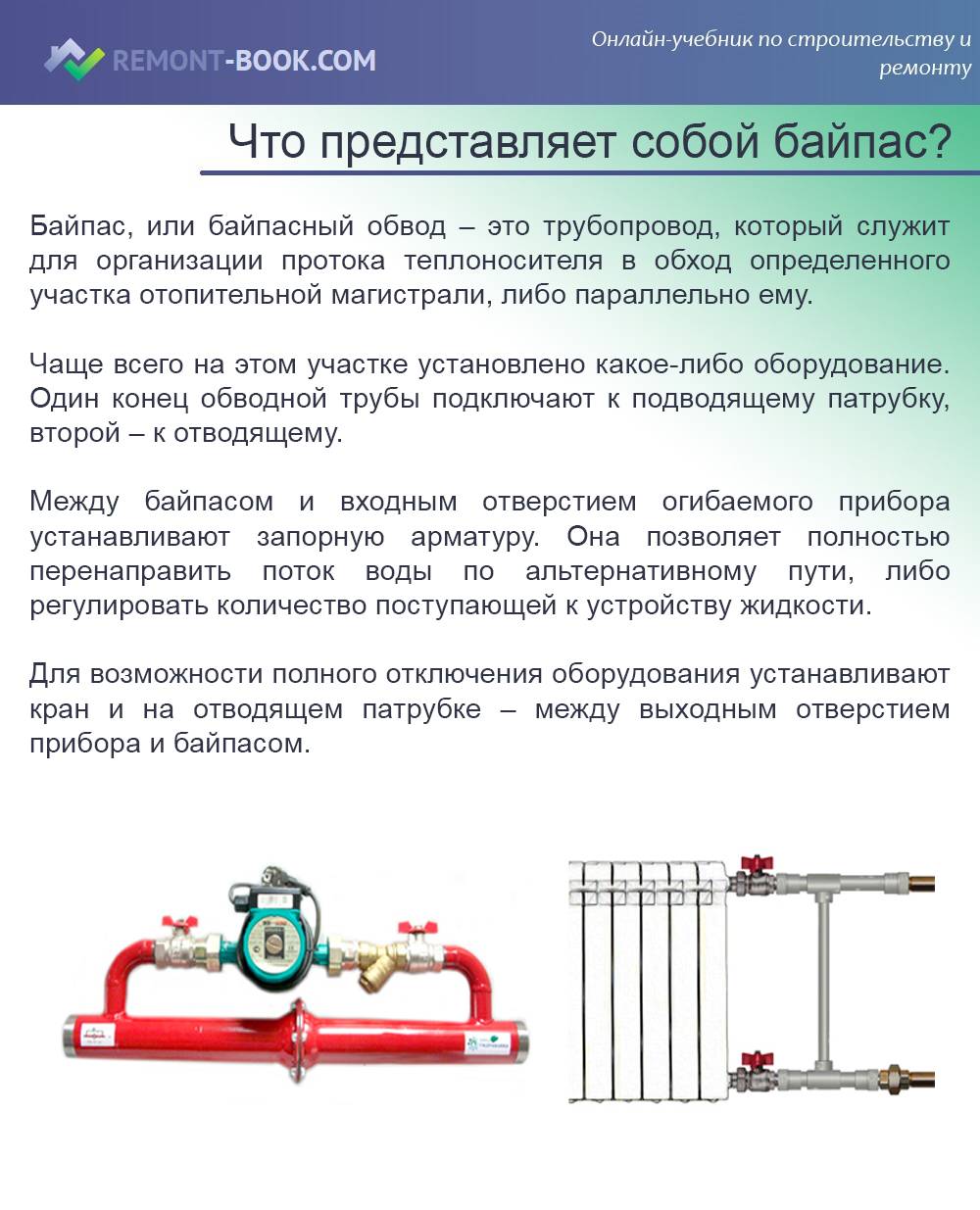

Байпас (англ. – bypass) – часть трубопровода, имеющая запорно-регулируемую арматуру и созданная для обхода какого-либо отрезка тепломагистрали, на котором смонтировано оборудование. Этот элемент в основном используют в однотрубных схемах, где нагретая котлом жидкость переносится от одной батареи к другой с последующим возвратом в коллектор. Теплоноситель свободно протекает через байпас, а при надобности отсоединить подключенные приборы, встроенные в узел кран закрываются и, нагретая до нужной температуры, вода беспрепятственно проходит дальше по трубам.

Байпас в системе отопления – что это такое в однотрубной схеме?

Хотя однотрубные схемы уже технологически и морально устарели, они еще встречаются в зданиях, построенных во времена СССР и СНГ. По этой причине при создании обводных участков в таких схемах следует придерживаться определенных условий врезки.

Байпас в однотрубной схеме отопления

Для создания обходного участка понадобится:

• отрезок трубы необходимой длины;
• тройники и муфты;
• сварочный аппарат.

Обводную трубу необходимо размещать подальше от главного стояка тепломагистрали. На отрезке между радиаторной батареей и байпасом требуется врезать шаровой кран, необходимый для регулировки подачи теплоносителя.

Также возможно создание обводного участка и в двухтрубной схеме

Байпас имеет несколько сфер применения, но мы говорим об отоплении, так что рассмотрим возможности его использования именно в этом свете. Итак, разбираясь, что это такое – байпас в системе отопления, учитываем, что его в основном монтируют:

• в отопительных контурах с котлом и помпой, для осуществления впоследствии плановых ремонтных работ, ревизии или замены приборов, не останавливая тепломагистраль;
• для отладки температурного режима, которая выполняется за счет установленной запорно-регулировочной арматуры;
• как устройство, позволяющее снизить расход топливных затрат на отопление и при этом поддерживающее стабильную температуру. К тому же до 35% снижается расход циркулируемой жидкости, что также уменьшает финансовые затраты.

Обводной участок на циркуляционном насосе

Выпускаются байпасы на отопление, как с автоматическим, так и ручным управлением. Модели с автоматикой функционируют автономно и задействуются при включении в отопительный контур насоса. Когда запускается нагнетатель теплоносителя, то под давлением жидкости открывается клапан, а при отключении происходит автоматическое его закрытие. Байпасы можно условно разделить на обводные узлы, устанавливаемые на радиаторы и помпы. Первые монтируют непосредственно возле батареи (для съема обогревательного элемента без отключения магистрали), а вторые применяют для отсоединения оборудования или смены режима работы насоса и устанавливают непосредственно вместе с ним.

Для чего нужен этот элемент в отопительной системе

Чаще всего в многоэтажных домах старых серий устроены однотрубные отопительные системы, которые отличаются простотой схемы и низкими затратами на монтаж. Теплопункт здания имеет коллекторы подачи и «обратки», оснащается радиаторами, и при аварии на одном из них приходится выполнять демонтаж батареи.

Такая ситуация приводит к полной парализации работы стояка, если система не оснащается байпасом: этот элемент дает возможность перекрыть движение теплоносителя с помощью запорной арматуры. В результате жидкость будет циркулировать по другим радиаторам, а поврежденные элементы можно будет заменить.

С помощью этого «шунта» становится возможным:

Отрегулировать количество теплоносителя.

Заменить батареи, выполнить их ремонт в условии запущенной системы без ее остановки.

Ускорить процессы слива и наполнения обогревательных контуров рабочей средой.

Обеспечить циркуляцию теплоносителя в принудительной системе обогрева после остановки насоса.

По байпасу вода транспортируется параллельно участкам с запорной арматурой. Обводной контур также может использоваться для слива и повторного наполнения отопительного трубопровода.

В однотрубной системе

У специалистов не возникает вопроса о том, нужен ли байпас в однотрубной системе отопления. Ответ однозначный — да. Обвод позволяет:

Отрегулировать степень нагрева радиаторов, если установить кран-термостат вместо запорной арматуры.

Заменить батарею без слива теплоносителя и понижения его температуры.

Сохранить работоспособность контура обогрева даже если батарея даст течь.

В двухтрубной системе

Владельцы частных домов интересуются, нужно ли устанавливать байпас, если в помещении устроена двухтрубная система отопления. В этом случае перемычка необязательна, поскольку радиаторы смонтированы независимым способом, который позволяет отключить батарею или выполнить ее замену без остановки работы обогрева.

Такая система считается более дорогой в монтаже, ее установка требует больше времени, однако ввиду улучшенной эффективности и простоты ремонта ее все чаще обустраивают в современных частных и многоэтажных зданиях.

Установка

Одно из ключевых требований – сужение перемычки по сравнению с трубой, к которой она подсоединяется, уже знакомо. Нарушение этого правила не позволит жидкости проникать полноценно в определенное устройство. Монтаж байпаса производится как можно дальше от стояка, но при этом требуется максимальное сближение с обслуживаемым прибором. Запрещается монтировать перемычки как-то иначе, чем горизонтально – это может привести к усиленному накоплению воздушных пузырей. До начала работ 100% воды из системы полагается слить.

Часто байпасы стараются установить, используя сварочные аппараты. Предварительно механизм придется снять, и после этого, выбрав самую удобную точку на трубе, доставляющей воду, делать в этом месте отверстия. Их формируют таким образом, чтобы соответствовать диаметру перемычки. Ее сначала вставляют как можно плотнее, а затем уже приваривают. Теперь требуется смонтировать на резьбу, к которой раньше подсоединялся радиатор, запирающие детали. И, наконец, батарея отопления водружается на прежнее место, где ее нужно включить в состав системы и прикрепить с помощью кронштейнов к стене.

Своими руками сделать все тоже возможно. Перед началом работ придется опять же выключить радиатор из системы, демонтировать его.

Затем:

• на вводную трубу с использованием фирменных муфт накручивается байпас;
• противоположные края служат для крепления запирающей арматуры;
• переносят точки фиксации демонтированного прибора;
• ставят его на вновь отведенном участке;
• подсоединяют к системе правильно, как следует из ее устройства;
• закрепляют батарею с использованием кронштейнов.

Учитывая большую сложность современных отопительных систем, рекомендуется поручать монтаж байпасов профессионалам. Еще лучше, если все будет делаться одновременно с установкой или заменой других компонентов. Качественный монтаж включает обязательно опрессовку после сборки, так как только эта процедура покажет, правильно ли выполнены все работы или нет. Но в то же время самостоятельная установка не должна вызывать особых проблем. Главное – все тщательно рассчитать и исключить ошибки.

Целесообразно пользоваться полностью готовыми изделиями или формировать их из отдельных блоков. Когда нет опыта, целесообразно выбирать готовые конструкции, это понижает риск возникновения ошибки. Принципиально нельзя ставить байпас непосредственно на стояк, однако чрезмерное приближение к нагревательному оборудованию слишком плохо. Тогда работа устройства будет нарушена, а его эффективность окажется недостаточной. Непосредственно у байпаса должны быть позиции для опоры или готовые крепления.

Чрезмерно удаленный крепеж в разогретом виде поворачивает трубу и делает ее некрасивой внешне. Если требуется оживить старый нагревательный контур, монтируют обходной блок с насосом, обеспечивающим циркуляцию. Дополнительно потребуются краны шаровые (не понижающие скорости движения жидкости) и возвратный клапан

Максимальное внимание стоит уделить подбору запирающей арматуры и определению диаметров рабочих частей. На каждую обводную трубу монтируется пара тройников и шаровых кранов

Знакомясь с определенным устройством, нужно ориентироваться на его целевое предназначение. Это и определяет, потребуется ли вентиль для регулировки, термический регулятор либо возвращающий клапан. Устанавливать все детали нужно по ходу воды, отсчет ведется от фильтра. Внимательно проверяют, чтобы детали были качественные и работали бесперебойно. Недопустимо появление пор, тем более крупных неровностей в сварном шве; соединяемые при помощи резьбы детали в норме выкручиваются, демонтируются без лишних усилий.

Байпас в системе отопления: что это такое?

Байпас – это перемычка, включающая участок трубы, монтирующаяся в определенных местах обвязки. Чтобы больше узнать о том, что такое байпас в отоплении, стоит  учитывать, что данный конструкционный элемент чаще востребован в однотрубных схемах. В них перемещение теплоносителя выполняется от одного прибора отопления к другому с последующим возвратом остывшей жидкости в коллектор.

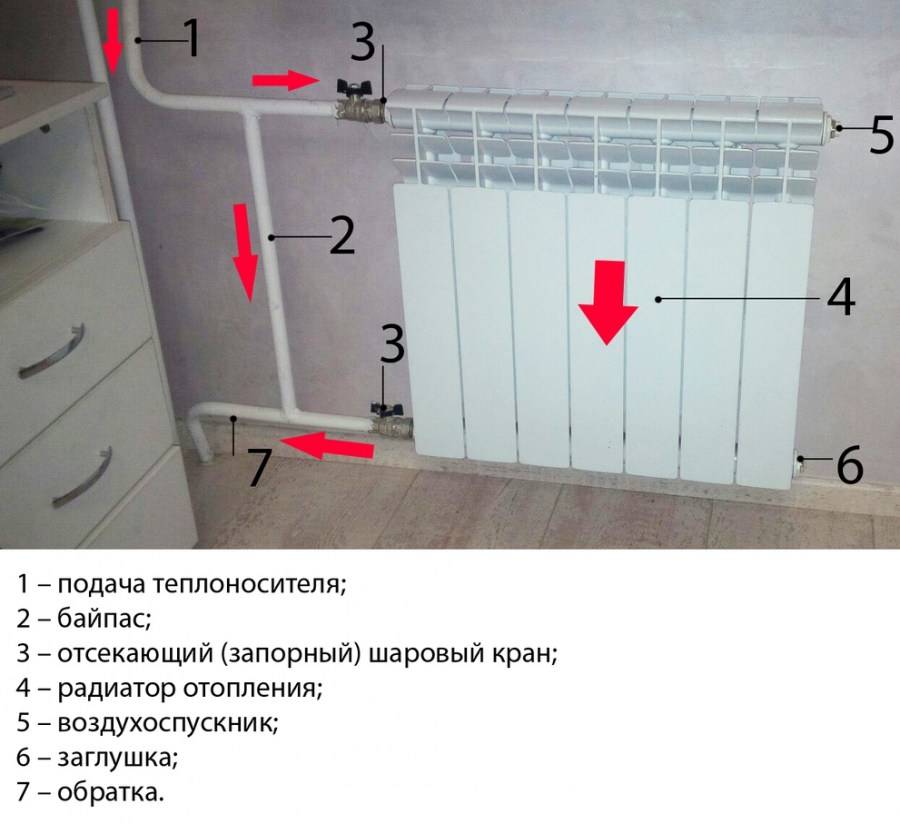

На схеме показана работа байпаса в однотрубной системе

Механизм монтируется на радиаторе между входом и выходом. Это приспособление перепускает через себя часть жидкости для регулирования расхода на конкретном приборе. При этом нет необходимости в полном отключении конструкции.

Монтаж байпаса предусматривает следующие положительные стороны:

• поддерживание температурного режима с помощью контроля расхода жидкости;
• выполнение ремонта в работающей системе;
• экономию теплоносителя;
• повышение производительности системы.

Устройство насосно-смесительного узла

На подобное оборудование должны быть определенные сертификаты. Перед покупкой стоит осмотреть изделие на наличие коррозии, вмятин или сколов. Места резьбы должны хорошо закручиваться и легко откручиваться.

Схема отопления с насосным оборудованием, радиатором и другими элементами

https://youtube.com/watch?v=m2jLKTaaU24

Правильный монтаж

Монтаж байпаса радиатора требует наличия запирающей арматуры

При установке байпаса на радиатор отопления строго придерживаются требуемого соотношения диаметров, а также руководствуются следующими правилами:

• обходную магистраль монтируют на максимально возможном удалении от вертикального участка трубопровода, как можно ближе к отопительной батарее;
• на участке подачи между байпасом и радиатором устанавливают регулирующее запорное устройство (шаровой кран или термостатическую головку). Установка дополнительного вентиля на выходе из отопительного прибора понадобится, если вы решили обезопасить себя на случай его повреждения;
• обводную магистраль изготавливают из отрезка трубы и тройников на месте, а её монтаж выполняют как сваркой, так и посредством резьбовых соединений.

Соблюдение следующих рекомендаций поможет установить обходной контур на отопительный агрегат:

байпас монтируют на обратном трубопроводе, что позволяет избежать перегрева циркуляционного насоса

С этой же целью врезку параллельного контура выполняют на удалении от котла;
располагая обходной участок в горизонтальной плоскости, исключают образование воздушных пробок при включении системы отопления, что особенно важно при использовании помп «мокрого» типа;
диаметр труб байпаса выбирают равным присоединительному размеру циркуляционного насоса;
фильтр механической очистки монтируют перед помпой, если ориентироваться по направлению потока жидкости.. Конструкция байпаса не представляет сложностей

Конструкция байпаса не представляет сложностей

Немаловажным вопросом является герметизация соединений. В работе лучше отдать предпочтение не быстромонтируемой фум-ленте, а традиционно надёжной пакле и сантехнической пасте. Кроме всех прочих достоинств, именно последнее сочетание материалов позволит при необходимости отвернуть соединение обратно.

Инструкция

Соблюдая правильную последовательность действий, можно избежать ошибок в работе и проблем с функционированием системы во время эксплуатации

Особенно важно соблюдать порядок выполнения сварочных работ, поскольку высокий нагрев связан с опасностью повреждения пластиковых элементов шаровых кранов.

1. Слейте теплоноситель из отопительной системы.
2. При помощи угловой шлифмашины вырежьте отрезок трубы на участке обратной магистрали. Его размер должен соответствовать длине сгона с установленным шаровым краном, а расстояние до отопительного агрегата принимают равным 0.5 — 1м.
3. Воспользовавшись сварочным аппаратом, по обе стороны от места врезки вварите угловые элементы конструкции.
4. К обеим сторонам магистральной трубы приварите короткий и длинный резьбовые участки сгона.
5. Смонтируйте сгон и установите центральный вентиль.
6. Установите шаровые краны, перекрывающие поток теплоносителя через байпас.
7. Соблюдая направление движения жидкости, на одном из вентилей смонтируйте фильтр-грязевик. Место его установки выбирают до центробежного насоса по ходу движения теплоносителя.
8. Воспользовавшись крепёжными элементами из комплекта поставки насоса, смонтируйте его на байпас.
9. Закачайте теплоноситель в систему отопления.
10. Включите обогрев и откройте все запирающие устройства участка байпаса. После этого осмотрите все соединения на предмет протечек.
11. Закройте центральный шаровой кран и включите центробежный насос. Не забудьте развоздушить рабочее пространство помпы.
12. Проверьте эффективность работы системы на всех скоростных режимах.

После проведения осмотра всех тепловых агрегатов и резьбовых соединений отопительной системы, её можно считать работоспособной и пригодной к дальнейшей эксплуатации.

Виды байпаса в системе отопления.

Нерегулируемая обводная труба

Стандартная труба без добавочных элементов. Течение теплоносителя по такой трубе проходит в свободном режиме. Байпасы данного типа обычно применяют при установке батарей. При монтаже данного вида обводной трубы стоит помнить о том, что жидкость из двух труб выберет ту, у которой больше диаметр (меньше гидравлическое сопротивление). Соответственно диаметр трубы вертикального байпаса не может превышать диаметр основной трубы.

При устройстве горизонтального байпаса его диаметр обычно равен диаметру главной трубы. Патрубок, идущий к отопительному прибору должен быть уже. Здесь действует закон о том, что среда с высокой температурой стремится наверх, благодаря меньшему удельному весу.

Байпас с ручным управлением

Это труба с вмонтированным в неё шаровым краном. Выбор именно данного типа крана обусловлен тем, что в открытом положении он абсолютно не мешает току жидкости, а следовательно не оказывает дополнительного сопротивления. Подобный тип обводной трубы удобен в плане регулировки количества жидкости, идущей через неё. Стоит отметить то, что составные внутренние части шарового крана могут прикипать друг к другу. В следствие этого его нужно иногда просто проворачивать, для профилактики. Основное использование данный вид байпасов нашёл при монтаже батарей 1-но трубной магистрали и при обвязке гидронасосов.

Автоматический байпас

Нашёл применение в обвязке насоса гравитационной отопительной системы. Жидкость в подобной системе практически всегда циркулирует без участия устройства для перекачивания. В данном случае электронагнетатель монтируется в систему для повышения скорости тока теплоносителя. Благодаря этому уменьшаются потери тепла и увеличивается общий коэффициент полезного действия системы. Жидкость в подобном типе байпаса перенаправляется автоматически. Когда теплоноситель проходит через прибор, обводная труба автоматически закрывается. Во время остановки насоса из за различных причин (поломка, отключение питания и др.) жидкость перенаправляется в байпас. Существует несколько типов автоматических байпасов:

Инжекционный автоматический байпас

В основу инжекционного автоматического байпаса положен принцип гидроэлеватора. На главной магистрали устанавливается насосный узел расположенный на более узкой трубе обводки. Концы обводной трубы частично заходят в главную магистраль. Поступление жидкости во входной патрубок создаётся за счёт возникновения около него области разряжения. Эта область возникает за счёт насосного узла. Из выходного патрубка теплоноситель выходит под давлением с ускорением. За счёт этого обратное течение жидкости исключается. В том случае, если насосный узел не работает, вода самотёком идёт через байпас.

Байпас и циркуляционный насос

Автономное отопление является оптимальным решением для загородного дома. Зачастую система оснащается насосом, который обеспечивает принудительную подачу теплоносителя. Это позволяет повысить эффективность ее работы. Несмотря на то, что насос потребляет электроэнергию, его установка вполне оправдана.

Недостаток насоса заключается в том, что он зависит от источника электроэнергии. В результате отсутствия электричества агрегат перестает работать и тем самым препятствует нормальной работе коммуникации

Чтобы предотвратить возникновение такой проблемы, специалисты рекомендуют обратить внимание на байпасы для циркуляционного насоса

В данном случае насос включается в систему посредством байпаса. Иными словами он устанавливается на самой перемычке. С двух сторон устанавливаются вентили. Параллельно врезается кран на магистрали между входом и выходом перемычке. В обычном режиме вода проходит через байпас. Если пропало электричество, то краны на нем перекрываются, а на магистрали – открывается. Теплоноситель перенаправляется по-прямой, в обход байпаса.

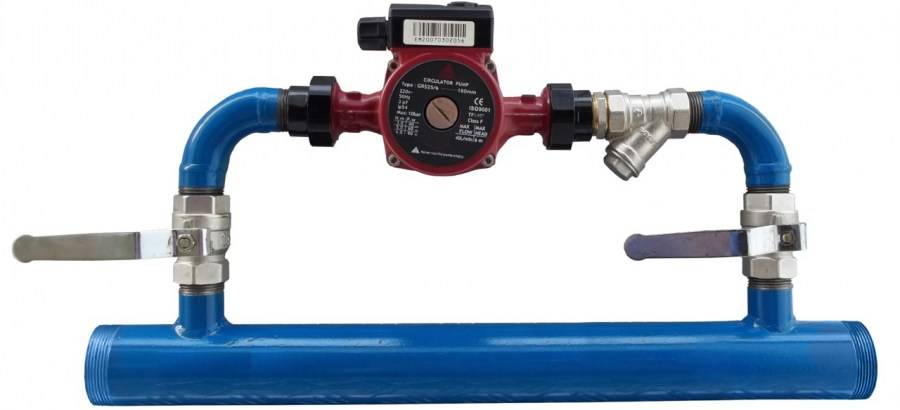

На перемычке с насосом устанавливают краны

Циркуляционный насос и обводной контур

Врезать в систему отопления циркуляционный насос, как правило, нужно вместе с обводным участком трубы. Установку байпасов можно провести своими руками. Циркуляционный насос нужно устанавливать именно на таком участке. При этом байпас будет представлять собой следующие взаимосвязанные части: фильтр, подкачивающее устройство, запорный кран, который может быть заменен автоматическим клапаном.

При этом вся система должна устанавливаться в трубопровод около участка, соединенного с котлом. При этом требуется установка запорного крана на участке от входа до выхода обводного пути.

Рассмотрим принципы работы отопительной системы с циркуляционным насосом и обходным путем. При включении циркуляционного насоса кран, расположенный на обводной трубе, нужно открыть, так как в этот период жидкость движется как раз таки по обходному пути. При этом требуется закрытие шарового крана, который расположен на основном трубопроводе.

Аналогичные действия выполняются и в случает отключения электроэнергии, так как в этом случает работа циркуляционного насоса прекращается. Запорная арматура позволит направить воду в сторону обратки. Следует отметить, что система байпас может иметь обратный клапан, в этом случает достаточно обойтись открытием крана на обратной магистрали.

Разновидности байпасов

Существует несколько разновидностей байпасов для использования в отопительных системах.

Нерегулируемый

Выполняется в виде шунтирующей перемычки-обвода. Запорно-регулирующая арматура (кран или обратный клапан) на перемычке отсутствует.

Принцип действия

• Часть горячего ТН, прошедшая через обвод, подмешивается к потоку на выходе батареи и повышает температуру ТН, поступающего на вход следующей батареи.
• При выходе из строя отопительного прибора поток ТН идет в обход батареи, сохраняя циркуляцию.

Особенности

• При вертикальной разводке диаметр обвода на шаг меньше диаметра подводящих труб.
• При горизонтальной разводке обвод по диаметру совпадает с подающей трубой, а диаметр отводов вверх по батарее на шаг меньше (нагретый ТН стремится вверх).
• Устанавливают по возможности ближе к батарее (рядом с отсечными кранами).

Управляемый вручную: что это такое

Для ручного регулирования потока ТН через байпас на нем устанавливается либо шаровой кран для перекрытия, либо трехходовой кран в месте пересечения обвода и подающей трубы к радиатору.

Принцип действия

Трехходовой кран имеет три положения:

1. перекрывает обвод и направляет весь поток ТН в радиатор;
2. перекрывает подвод к радиатору и открывает обвод для потока ТН (положение для ремонта или замены радиатора);
3. открывает для ТН оба пути: к батарее и по обводу.

Особенности

• Кран на байпасе рядом с батареей устанавливают обычно с целью перекрытия перемычки при плохо греющем радиаторе. Но такое решение технически неграмотно — поток через обвод приблизительно равен потоку через одну секцию радиатора, поэтому значительного повышения температуры батареи не произойдет.
• В частном доме шаровой кран устанавливают параллельно с ЦН на трубе обратки. Кран закрыт при работе насоса, и открывается вручную при выходе насоса из строя или при его замене для восстановления циркуляции.

Внимание! В многоквартирном доме с однотрубной системой кран на радиаторном байпасе устанавливать запрещено. Он может привести к нарушению циркуляции и пониженной температуре теплоносителя, поступающего в соседние квартиры

Автоматический, как работает с насосом

Устанавливается параллельно с ЦН. На шунтирующей трубе монтируется обратный клапан для автоматического восстановления циркуляции через обвод при остановке ЦН.

Принцип действия

Байпас с дифференциальным (шариковым) клапаном устанавливают параллельно с ЦН на вертикальной трубе подачи теплоносителя от котла.

При работе насоса часть потока прижимает резиновый шарик к воронке и закрывает проход ТН по шунтирующему трубопроводу.

При выключении насоса шарик поднимается под давлением потока ТН по трубе подачи и открывает проход для ТН по байпасу.

Байпас с лепестковым обратным клапаном устанавливают параллельно насосу на горизонтальной трубе обратки (в гравитационной системе). Шторка (лепесток) клапана прижимается к уплотнителю под действием потока от насоса, закрывая байпас. При остановке насоса лепесток отходит от уплотнителя (открывается) под действием гидравлического давления обратки, восстанавливая циркуляцию.

Важно! Требуется периодически проверять работоспособность обратного клапана, чтобы он не забился отложениями и грязью. Обратный клапан обычно монтируют на основной трубе (подачи или обратки)

Отводы от основной трубы к ЦН делают на два размера меньше в диаметре

Отводы от основной трубы к ЦН делают на два размера меньше в диаметре

Обратный клапан обычно монтируют на основной трубе (подачи или обратки). Отводы от основной трубы к ЦН делают на два размера меньше в диаметре.

Обязательный байпас в системе отопления: что это такое

Байпас в отопительной системе является обязательным узлом конструкции. Элемент монтируют между входной трубой и обраткой. Устройство решает проблему с равномерным распределением теплоносителя в малоэтажных домах.

Назначение байпаса:

• Возврат излишней воды при повышении давления в стояках;
• В случае отключения искусственной циркуляции, переход системы к естественному движению воды;
• Ускорение процесса сброса и наполнения системы теплоносителем;
• Ремонт элементов отопления без централизованного отключения;
• Регулировка микроклимата в помещении.

При однотрубной системе, горячая вода, проходя через первый радиатор, устремляется к следующему обогревательному элементу. С каждым последующим вхождением теплоноситель становится холоднее. Последний радиатор получает самую низкую температуру, тем самым не эффективно используя коэффициент полезного действия. Байпас частично решает данную проблему. Благодаря ему, часть теплоносителя идет в обход первого радиатора, донося горячую воду к следующей батарее.

Виды и конструкции

По принципам действия различают перепускные клапана с пружинным и мембранным конструкциями. Пружинные механизмы превалируют в системах, где сечение трубопровода составляет не более 200 мм, в других сетях водоснабжения и отопления используется рычажно-грузовой принцип.

Мембранные агрегаты используют все больше при работе с жидкотекучими средами, в которых имеется наличие твердых частиц.

В зависимости от среды трубопровода, перепускные устройства предназначаются для:

• газа;
• пара;
• жидкостей.

По назначению системы они применяются для трубопроводов:

• холодного водоснабжения,
• горячего водоснабжения,
• отопления,
• охлаждения,
• кондиционирования.

В системах отопления и водоснабжения различают перепускные клапаны по своему предназначению:

• для радиаторов;
• для бойлера и байпаса;
• для автоматической подпитки;
• для низких или высоких давлений.

На данном фото представлен переливной клапан со шкалой настройки. Изготовлен из бронзы и латуни, предназначен для установки в системах центрального отопления.

Наряду с перепускными регуляторами в конструкцию отопления устанавливают:

• воздухоотводчик для предотвращения воздушных пробок в трубах;
• трехходовой клапан для смешения или разделения потоков горячей и холодной воды;
• обратный, предотвращающий обратный поток в трубопроводе.

Для промышленных и коммунальных сетей применяют конструкции с условным диаметром DN до 500 мм и фланцевым соединением.

В автомобиле пропускные устройства бывают для:

• турбины;
• механизма подачи топлива;
• системы охлаждения двигателя.

Перепускной узел турбины сбрасывает выхлоп газов, уменьшая силу напора в коллекторе. Тем самым он защищает двигатель от перегрева.

Байпас для радиатора

В однотрубных отопительных системах батареи лучше всего подключать с использованием байпаса. Для двухтрубных контуров и коллекторных разводок обводы не нужны, поскольку все отопительные приборы подключаются параллельно, и в каждый из них поступает теплоноситель одинаковой температуры. Если одна из батарей выходит из строя, то ее всегда можно снять без отключения отопительной системы (разумеется, при наличии отсекающих кранов).

В системах с однотрубной разводкой батареи подключаются последовательно, поэтому теплоноситель в каждом последующем приборе остывает. Результат очевиден – дальние приборы получают гораздо меньше тепла, и ни о каком равномерном распределении тепловой энергии не может быть и речи.

Решить проблему позволяют байпасы. Контуры подачи и обратки соединяются перемычкой, которая обеспечивает независимое движение потоков. Горячий теплоноситель поступает прямо в радиатор, в то время как другая его часть проходит дальше и на выходе смешивается с остывшей водой из одного радиатора. Такая схема позволяет донести гораздо больше тепла до последующих отопительных приборов.

Где еще используют байпас

Помимо этого байпас устанавливается в теплом полу, в контуре твердотопливного котла и других. В каждом случае принцип работы перемычки имеет свои особенности. Это касается и места ее монтажа.

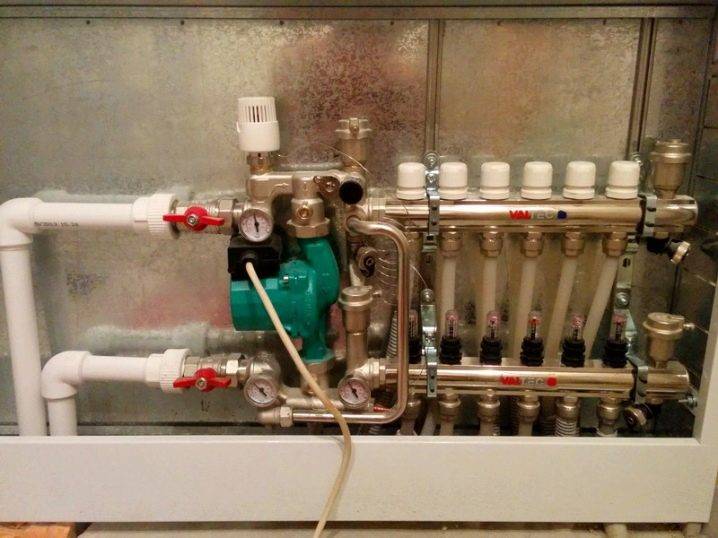

Зачастую теплый пол сооружается по коллекторной схеме. Это дает возможность обеспечит нормальную работу схемы. В результате можно создать нормальное давление и показатели температуры в разных контурах.

Коллекторно-смесительные узлы, применяемые при укладке труб, позволяют максимально точно сбалансировать контуры системы. Зачастую они оснащаются циркуляционными насосами и термостатическими устройствами. С их помощью происходит смешение теплоносителя из подачи и обратного потока. Таким образом, создается требуемая температура. Также такие элементы сбалансируют давление в разветвлениях системы.

В процессе монтажа теплого пола проводится установка обвязки

Несмотря на современные технологии, насос не способен плавно поменять напор. В новых моделях есть всего несколько ступеней регулировки. В результате производительность и напор регулируется с помощью индивидуальных балансировочных вентилей. Некоторые смесительные узлы оснащаются байпасами, которые имеют балансировочный клапан.

На практике многие специалисты считают такие элементы ненужными. Многие коллекторные узлы разработаны без байпаса. Но, несмотря на это, он выполняет определенные функции. Прежде всего, стоит отметить, что перемычка защищает насос от перегрузки. Также она предотвращает возникновение скачков давления. При необходимости излишек теплоносителя перенаправляется в обратку.

Перемычку можно приобрести в готовом виде

Байпас в системе твердотопливного котла

Регулировать работу оборудования очень сложно. В процессе горения твердого топлива создается очень большая температура. И это еще не все. В результате сгорания угля или древесины образуется много дыма, который содержит твердые взвеси. Они оседают в виде сажи.

Когда котел запускается, в него подается холодный теплоноситель. При этом создается большая разница температур, которая проявляется в виде конденсата на стенках теплообменника. Опасность такого явления заключается в том, что оно приводит к засорению каналов и дымохода. Также конденсат негативно сказывается на состоянии чугунных и стальных теплообменников.

С помощью обвязки создается малый контур системы

Чтобы устранить такую проблему, необходимо сократить время между поступлением и прогревом теплоносителя во время запуска. Справиться с этим поможет малый циркуляционный круг, в состав которого входит байпас. Благодаря нему нагрев проводится очень быстро, а конденсат не образуется. На обратке на магистрали устанавливается специальный кран или термостатический клапан, который рассчитан на определенную рабочую температуру.

В системе может быть несколько перемычек Готовый насос с перемычкой Установка стальной трубы-перемычки

Когда теплоноситель нагревается до определенного значения, клапан начинает приоткрываться. Холодная вода подается в контур, а горячая – в трубы. Такой плавный запуск позволяет защитить котел от многих негативных факторов. Это значительно продлевает срок службы агрегата и всей системы.

Байпас является весьма важным элементом отопления. Поэтому в случае необходимости специалисты рекомендуют обустроить его в системе. Такое устройство позволит повысить эффективность отопления и создать оптимальные условия для проведения ремонта элементов коммуникации. Когда проводится установка байпаса, необходимо знать принципы его работы.

https://youtube.com/watch?v=-9fwqhEX2R4

Тепло в квартире или доме — это то, что очень цениться в нашей полосе. Инженерами разработаны различные сложные и не очень системы, призванные поддерживать комфортную температуру в помещениях

Важно не только нагреть трубы и радиаторы до максимальной температуры, но и грамотно распределить это тепло, получить именно ту температуру, которая необходима в данном конкретном помещении или точке. Одним из самых дешевых и при этом эффективных способов регулирования температуры в помещении является байпас

Чаще всего его устанавливают между прямой и обратной трубой, для регулировки потоков теплоносителя Об особенностях размещения, видах и выгодах использования такого несложного устройства вы узнаете в нашей статье.
