Подключение радиатора отопления к двухтрубной системе — схемы, инструкция по монтажу

Какой может быть обвязка из полипропиленовых труб

Схем обвязки радиаторов системы водяного отопления существует множество. Из существующих способов потребитель всегда выбирает тот, который в имеющихся условиях требует минимального расхода материала при максимальной эффективности расположения радиаторов.

Фактически же ситуация такова, что, в отличие от дорогостоящих металлических труб, полипропиленовые расходные материалы значительно дешевле и проще в монтаже, поэтому экономить на длине трубопровода в ущерб эффективности не стоит. Выбирать следует тот тип обвязки, который в конкретном случае будет максимально эффективен.

Выбор обвязки заключается в принятии решения по следующим вопросам:

  • какая схема системы отопления будет использована (однотрубная или двухтрубная);
  • какой тип подключения радиаторов будет применяться (диагональный, боковой или нижний).

Как правило, при использовании любой схемы отопления — однотрубной или двухтрубной можно применять использовать все типы подсоединения батарей.

по мнению экспертов, прокладку трубопровода необходимо вести с минимальным количеством изгибов — прямые участки трубы более устойчивы к гидродинамическим нагрузкам и образованию воздушных пробок.

Монтаж систем отопления с помощью полипропиленовых труб, в зависимости от схемы, выполняется с соблюдением определённых правил.

  • обычно в такой системе используется последовательное подключение радиаторов;
  • перед батареей всегда монтируется байпас, соединяющий подающую трубу и обратку — при нормальной работе системы отопления байпас не задействуется, а при проведении профилактических работ или в аварийной ситуации подача воды в радиатор прекращается, и теплоноситель беспрепятственно циркулирует через байпас.
  • используется как параллельное, так и последовательное подключение батарей;
  • патрубки радиатора подключаются к разным трубам — верхний к подающей трубе, нижний к обратке.

Обычно в двухтрубных системах выполняется параллельное подключение радиаторов, поэтому установка байпасов не требуется.

Обвязка радиаторов полипропиленовыми трубами выполняется двумя способами: пайкой и с помощью фитингов. В зависимости от выбранного способа, подключение батарей осуществляется с помощью специального паяльника или сантехнических ключей под американку.

Список работ по обвязке радиатора

В данном случае указанную процедуру будем проводить, используя трубы из полипропилена. Шаровые краны должны быть прямыми или угловыми, которые также изготовлены из полипропилена.

Выполнить установку несложно, если у вас уже есть определенный навык работы с такими материалами. Цена элементов для отопительной системы совсем небольшая.

Как подсоединить радиатор отопления к полипропиленовой трубе от стояка

Чтобы выполнить обвязку придерживайтесь следующей очередности работ:

муфту с накидной гайкой следует вставить в мультифлекс; специально изготовленные скобы помогут закрепить трубы на стенах, важно подобрать удобную высоту, только чтобы трубы не касались поверхности, зафиксировать элементы на стенах можно при помощи гвоздей или саморезов

Трубы легко спрятать за гипсокартонными конструкциями

Совет: выполняя укладку труб в стенах, используйте полипропиленовые трубы для отопления. которые будут выходить из них лишь в местах подключения.

Для закрепления батарей можно использовать самый различный крепеж, но обычно отдают предпочтение штыревому соединению. Чтобы повесить отопительное оборудование на необходимой высоте можно воспользоваться угловыми кронштейнами.

Если речь идет о батарее-панели, обычно крепеж можно найти в самом комплекте. Если использовать секционные батареи, заранее подумать о его приобретении.

Совет: два кронштейна или два штыря вполне будет достаточно для закрепления одного обычного радиатора.

Процесс подключения радиатора отопления по диагональной схеме

Для того чтобы реализовать все преимущества диагонального подключения радиаторов, необходимо корректным образом осуществить процесс монтажа. Чтобы это сделать, нужно понимать, какие следует иметь инструменты, как правильно наносить разметку и каким образом происходит установка тех или иных элементов.

Фото 1. Схема подключения радиаторов отопления диагональным способом. Красным цветом обозначена подача горячей воды, синим — слив холодной.

Необходимые инструменты

Набор необходимых элементов для диагонального монтажа радиаторов:

  • несколько кронштейнов для установки устройства;
  • переходные гайки;
  • нужное количество заглушек;
  • воздухоотводчик (кран Маевского);
  • быстроразъемные соединения по типу «американок»;
  • запорные краны.

Все вышеперечисленные детали можно приобрести либо в комплекте, либо отдельно. Для работы с этими изделиями нужны следующие инструменты:

  • труборезы;
  • калибровка;
  • пресс-клещи;
  • накидные и разводные гаечные ключи;
  • трубогибы.

В случае, когда трубы и радиаторы выполнены из различных материалов, могут понадобиться переходники и специальные технические средства для их присоединения.

Нанесение разметки

Для того чтобы корректным образом осуществить монтаж батареи, необходимо следовать определенным нормам и правилам.

Далеко не всегда удается в процессе работы о них вспомнить.

Именно поэтому предварительно следует нанести на стену соответствующую разметку, по которой будут производиться действия.

В этом плане специалисты выделяют следующие три важных пункта:

  1. Расстояние от нижней части подоконника до верхней грани батареи должно быть от 5 до 10 сантиметров. Это нужно для того, чтобы дать возможность нагретому воздуху нормальным образом циркулировать по комнате. Данное размещение радиатора влияет на уровень теплоотдачи.
  2. Между напольным покрытием и нижней частью батареи должно быть не менее 8—12 сантиметров. Это условие связано с конвекционными потоками нагретого воздуха.
  3. Последнее правило касается зазора между радиаторными секциями и непосредственно самой стеной. В норме он должен варьироваться от 2 до 5 сантиметров.

Внимание! В соответствии со всеми вышеперечисленными нормами необходимо при помощи обычного карандаша сделать пометки на стене. Это существенно поможет упростить работу и предотвратить риск возможных ошибок

Кран Маевского

Такой обязательный элемент системы отопления, как кран Маевского представляет собой специальное изделие, использующееся для отвода воздушных пробок из сети отопления. Его открытие происходит ключом либо отверткой.

Фото 2. Кран Маевского, установленный на чугунной батарее. Позволяет спустить лишний воздух из системы отопления.

Накопленный воздух в батареях способен не только парализовать циркуляцию горячей воды, но и запустить процесс коррозии. Ввиду того что изделие предназначено для отвода воздушных масс из радиаторов, его устанавливают преимущественно в местах, где чаще всего возникает эта проблема. Для этого достаточно всего лишь открутить боковую заглушку секции, после чего вкрутить кран на ее место.

Установка «американок»

В патрубки, к которым присоединяются трубопроводы подачи и отвода воды, необходимо обязательно присоединить специальные металлические муфты. Чаще всего их называют «американками».

Для того чтобы их установить, нужно использовать специальный ключ. Он вставляется в просвет крана Маевского, после чего сверху надевается «американка». Главное — правильным образом подобрать ключ, так как он может быть различных диаметров и конфигураций. В некоторых случаях могут использоваться обычные разводные ключи и пассатижи.

Привинчивание вентилей

В итоге на пайке «американок» присоединяются отсекающие вентили. На каждый патрубок необходимо установить один элемент.

Это в случае чего позволит отсечь конкретный радиатор от общей системы отопления. При этом вся сеть обогрева помещения останется работать в штатном режиме.

Установка вентилей также происходит посредством привинчивания. Оно делается между радиатором и специальной перемычкой, которая отводит воду с нижней трубы в верхнюю, если кран перекрыт.

Монтаж радиатора

Установка радиаторов по диагональной схеме является довольно простой и быстрой. Она имеет небольшие особенности, отличающие ее от других методик монтажа. Главное помнить, что в городских квартирах данный способ применяется крайне редко, так как он преимущественно предназначен для частного сектора и отдельно стоящих домов.

Виды

Двухтрубная система отопления может быть следующих типов:

  • горизонтальная и вертикальная;
  • прямоточная — теплоноситель течет в одном направлении по обеим трубам;
  • тупиковая — горячая и остывшая вода движется в разных направлениях;
  • с циркуляцией принудительной или естественной: для первой нужен насос, для второй – уклон труб в сторону котла.

Горизонтальная схема может быть с тупиками, с попутным движением воды, с коллектором. Она подходит для одноэтажных зданий со значительной протяженностью, когда батареи целесообразно подсоединять к горизонтально расположенной магистральной трубе. Удобна такая система также для зданий без простенков, в панельно-каркасных домах, где стояки удобно размещать на лестничной клетке или коридоре.

По мнению специалистов, самой эффективной стала вертикальная схема с принудительным током воды. Для нее нужен насос, который располагают на обратке перед котлом. На ней же монтируют и расширительный бак. За счет насоса трубы могут быть меньше, чем в конструкции с естественным движением: вода с его помощью гарантировано будет двигаться по всей линии.

Все отопительные приборы подсоединяются к вертикально расположенному стояку. Это оптимальный вариант для многоэтажек. Каждый этаж соединяется с трубой стояка отдельно. Преимуществом является отсутствие воздушных пробок.

Способы подключения радиаторов отопления

При этих схемах подключения существуют следующие варианты подключения:

  • нижнее;
  • боковое;
  • диагональное.

Однотрубная и двухтрубная схема подключения монтируется тройниковым способом.

Боковое подключение

Этот вариант можно применить как при однотрубной, так и при двухтрубной схемам подключения радиаторов.

При выполнении такого подключения, трубы подачи и обратки будут смонтированы с одной из сторон радиатора. Для удобства при ремонте, необходимо установить байпас. Для регулировки количества теплоносителя проходящего через радиатор устанавливается терморегулятор.

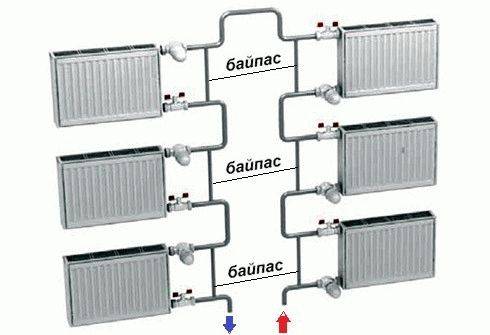

Байпас «помогает» выполнить ремонт отдельного радиатора без отключения всей системы отопления.

Диагональное подключение

Довольно эффективный вариант, позволяет монтировать радиаторы с большим количеством секций. Прогрев выполняется равномерно по всему отопительному прибору с малой потерей температуры теплоносителя.

Подключение батарей отопления можно выполнить двумя способами:

  1. Теплоноситель циркулирует через верхнее отверстие радиатора, проходит через весь отопительный прибор и удаляется через нижнее отверстие радиатора, но уже с другой его стороны;
  2. Теплоноситель может пройти через нижнее отверстие радиатора и удалится из верхнего, но уже с противоположной стороны прибора.

Нижнее подключение

Этот вариант чаще всего несет за собой дизайнерские требования при монтаже системы отопления. Трубопроводы в данном случае скрыты.

При таком подключении приходится произвести выбор радиаторов для нижнего подключения.

Будут большие потери тепла или придется увеличить мощность радиаторов, что влечет дополнительные затраты финансов.

В современных радиаторах для нижнего подключения есть возможность прохождения теплоносителя по всему прибору и только после этого он поступает в обратку.

Монтаж системы отопления в больших загородных домах можно отнести к довольно трудоемким и сложным работам. Самостоятельное выполнение следует выполнять после очень тщательной подготовки к такой работе. Обычно работу доверяют специалистам с хорошими отзывами.

Однотрубная схема отопительных систем

Однотрубная система отопления: вертикальная и горизонтальная разводка.

В однотрубной схеме систем отопления подвод горячего теплоносителя (подача) к радиатору и отвод остывшего (обратка) осуществляется по одной трубе. Все приборы относительно направления движения теплоносителя соединены между собой последовательно. Поэтому температура теплоносителя на входе в каждый последующий радиатор по стояку значительно снижается после снятия тепла с предыдущего радиатора. Соответственно теплоотдача радиаторов с удалением от первого прибора снижается.

Такие схемы используются, в основном, в старых системах центрального теплоснабжения многоэтажных зданий и в автономных системах гравитационного типа (естественная циркуляция теплоносителя) в частных жилых домах. Главным определяющим недостатком однотрубной системы является невозможность независимой регулировки теплоотдачи каждого радиатора в отдельности.

Для устранения этого недостатка возможно использование однотрубной схемы с байпасом (перемычкой между подачей и обраткой), но и в этой схеме первый радиатор будет на ветке всегда самый горячий, а последний самым холодным.

В многоэтажных домах используется вертикальная однотрубная система отопления.

В многоэтажных домах использование такой схемы позволяет экономить на длине и стоимости подводящих сетей. Как правило, отопительная система выполнена в виде вертикальных стояков, проходящих через все этажи здания. Теплоотдача радиаторов рассчитывается при проектировании системы и не может быть отрегулирована с помощью радиаторных вентилей или другой регулирующей арматуры. При современных требованиях к комфортным условиям в помещениях, эта схема подключения приборов водяного обогрева не удовлетворяет требованиям жителей квартир, находящихся на разных этажах, но присоединенных к одному стояку системы отопления. Потребители тепла вынуждены «терпеть» перегрев или недогрев температуры воздуха в переходный осенний и весенний период.

Отопление по однотрубной схеме в частном доме.

В частных домах однотрубная схема используется в гравитационных отопительных сетях, в которых циркуляция горячей воды осуществляется благодаря дифференциалу плотностей нагретого и остывшего теплоносителей. Поэтому такие системы получили название естественных. Главным плюсом этой системы является энергонезависимость. Когда, например, при отсутствии в системе циркуляционного насоса, подключаемого к сетям электроснабжения и, в случае перебоев с энергопитанием, система отопления продолжает функционировать.

Главным недостатком гравитационной однотрубной схемы подключения является неравномерное распределение температуры теплоносителя по радиаторам. Первые радиаторы на ветке будут самые горячие, а по мере удаления от источника тепла температура будет падать. Металлоемкость гравитационных систем всегда выше, чем у принудительных за счет большего диаметра трубопроводов.

Видео о устройстве однотрубной схемы отопления в многоквартирном доме:

Разновидности отопительных систем

В зависимости от принципа подключения существуют однотрубные и двухтрубные отопительные системы.

Однотрубная система – является наиболее распространенной, так как установлена в большинстве многоквартирных домов. Она представляет собой закольцованную трубу, к которой, последовательно подключены нагревательные элементы.

Называется так, потому что для подачи воды в радиаторы и для возврата ее в котел используется только одна труба. Такой способ подключения имеет ряд своих положительных особенностей и недостатков.

  • экономичность, в плане необходимых материалов;
  • небольшие временные затраты при монтаже;

Ее недостатками являются:

  • Отсутствует возможность верхнего подключения;
  • Из-за последовательного подключения, теплоотдача первого нагревательного элемента намного выше, чем у последнего в системе;
  • Теплоотдача не может превышать норму, рассчитанную при установке;

Достоинства этого метода подключения:

  • возможность регулировать подачу теплоносителя, с помощью установки крана перед радиатором;
  • равномерное нагревание всех элементов;

Недостатками являются больший расход материалов и более трудоемкий процесс монтажа.

Варианты подключения радиаторов

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

Теплопотери зависят от выбора способа подключения радиатора

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.

А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.

Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.

Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

На фото пример диагонального способа установки радиатора в загородном доме

Порядок действий при этом будет следующим:

  • Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
  • Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
  • Крепим кронштейны.
  • Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).

Внимание: Обычно два переходника имеют левую резьбу, и два – правую!

  • Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
  • Прикручиваем краны шарового типа к местам соединения с трубопроводом.
  • Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
  • Производим опрессовку и пробный пуск воды.

Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.

Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.

Как монтируется диагональная схема для подключения радиаторов отопления

Разводка достаточно проста в реализации, обеспечивает возможность регулирования мощности прибора, выпуска воздуха из системы. Начинать её необходимо с составления плана расположения каждого элемента.

Выбор места для монтажа

Наиболее удачным считается установка отопительных приборов под окнами. Рекомендуется, чтобы центр проёма совпадал с серединой корпуса батареи, что обеспечит создание максимально эффективной тепловой завесы от проникновения холодного воздуха с улицы

Не менее важно соблюсти расстояния до различных поверхностей

  1. от стены – 2-5 см
  2. от пола – 8-12 см
  3. от подоконника – 5-10 см

Этих параметров необходимо придерживаться независимо от того, выполняется ли нижнее или диагональное подключение радиатора отопления. Выход за указанные пределы чреват снижением теплоотдачи оборудования.

Подбор дополнительных комплектующих

Максимально эффективное функционирование прибора возможно при условии применения правильных фитингов, арматуры для грамотного монтажа. С этой целью необходимо приобрести

  1. кран Маевского, который используется для спуска воздуха из батареи. Он устанавливается в верхней части корпуса, где обычно скапливаются пробки. Открытие клапана производится вручную с использованием отвёртки
  2. два быстроразъёмных соединения типа «американка». Их применение удобно, так как обеспечивает возможность подключения труб к батарее без вращения конструкций
  3. запорный кран, который позволит отсечь оборудование от системы без слива теплоносителя
  4. заглушки, устанавливаемые на неиспользуемые отверстия
  5. кронштейны и прочий крепёж для навешивания корпуса устройства

Зачастую эти элементы входят в комплектацию поставки.

Диагональное подключение и монтаж радиаторов отопления в доме или квартире

Прежде всего прибор необходимо надёжно зафиксировать на стене посредством дюбелей, саморезов, на которые крепятся кронштейны. На них навешивается корпус батареи

Важно точно выровнять его положение по горизонтали, чтобы перекос не спровоцировал неравномерный прогрев поверхности

Подключение подающей трубы выполняется с одной стороны в верхнее отверстие, обратной – в нижнее с другой. Для этого используются фитинги-американки. На входе радиатора перед разъёмным соединением врезается запорный вентиль. Во второе верхнее отверстие устанавливается кран Маевского, все прочие заглушаются пробками. Собранная система тестируется избыточным давлением с целью обнаружения возможных протечек.

Отдельно стоит описать псевдо диагональное подключение биметаллических или алюминиевых радиаторов отопления. Оно выполняется для увеличения эффективности работы многосекционных приборов, которые изначально были присоединены к системе по боковой схеме. Здесь монтаж производится с применением специального фитинга – удлинителя потока. Он представляет собой футорку, к которой прикручивается трубка, протяжённостью чуть меньше корпуса батареи.

Элемент вставляется в нижний выход, к которому присоединена обратная линия, и его длинный отвод «собирает» теплоноситель. За счёт этого все секции оборудования оказываются задействованными процесс его циркуляции.

Какие краны ставить на радиаторы отопления?

Перед радиаторами отопления ставятся различные конструкции кранов. Они служат для решения нескольких задач:

  • кран Маевского — для удаления воздуха;
  • обычный кран — для регулировки количества циркулирующего теплоносителя;
  • кран можно использовать для полного перекрытия воды при ремонте.

Использование пластиковой трубы позволяет ставить простые поворотные краны. В автономной системе отопления из металлических труб лучше использовать резьбовые вентили, не вызывающие гидроударов при закрытии.

В частных автономных отопительных системах ставят краны на входах в помещение, перед вертикальными участками и с других местах. Их наличие оказывается очень удобным при проведении ремонта отдельных участков сети.

В заключение

Двухтрубная схема подключения с верхней или нижней разводкой  — оптимальный вариант для отопления частного дома. Снижается нагрузка на циркуляционный насос и сопротивление контура для поддержания естественной циркуляции. Можно использовать широкий набор  инструментов для управления качеством и мощностью отопления для каждого радиатора в отдельности.

Чтобы получить максимум отдачи, следует точно определить тип разводки и способ циркуляции теплоносителя и переходить к более подробному расчету для уточнения всех нюансов, состава оборудования.
