Беседки из дерева своими руками: фото, чертежи и пошаговый строительный процесс

Беседка с оригинальным каркасом

На фото беседки эконом класса можно увидеть беседку шестиугольной формы, которая поддерживается шестью столбами высокого сечения, соединенными поясом из шести панелей на крыше. Соединение усилено двенадцатью звеньями, расположенными под углом 45° с каждой стороны каждой стойки. Крыша поддерживается шестью фермами, аналогичными тем, которые обычно устанавливают на навесы: без входа они превращаются в арбалет, столб и подкос.

Сборка оригинальная: стропила собираются на полпути через брус и располагаются поочередно с пазами вверху и пазами внизу. Учитывая форму шестиугольника, эти выемки не квадратные, а наклонены под углом 60° (оба конца под противоположными углами). Верх столбов в значительной степени разрезан, чтобы принять эти прогоны.

Звенья собираются шипом и пазом. Если прогоны прорезаны соответствующим образом, соединение со стойками будет специфическим: из-за отсутствия инструментов для обработки наклонных пазов в таких прочных частях необходимо перенести их на опоры, привинченные с обеих сторон столбов. Отсюда и прозвище «ушные столбы». Фермы собираются с помощью обычной системы обычных шипов и пазов, врезанных в массу под соответствующими углами. Стойки ферм прикреплены болтами к соответствующим поверхностям в противоположных парах, с четырьмя прочными резьбовыми стержнями на каждое соединение. Отверстия смещены по высоте от одной пары к другой, чтобы стержни пересекались. Все узлы фиксируются стягивающими винтами.

Что касается отделки, элементы конструкции из ели Дугласа были заранее покрыты лаком в мастерской, что гарантирует идеальное нанесение. Головки болтов и гаек скрыты под деревянными кабошонами.

Инструкция по постройке с чертежами и фото

Беседку из дерева своими руками может соорудить практический любой человек. Достаточно лишь желания и самых элементарных навыков обработки древесины. Уровень сложности определяется лишь конструкцией и желаемым дизайном.

Следует подбирать габариты и дизайн конструкции, ориентируясь на имеющийся участок – если участок, на котором планируется строительство, довольно скромен по размерам, постройку необходимо подбирать соответствующую, изящную.

Перед тем, как приступить к выполнению чертежей, необходимо чётко определиться, какой вид предполагается строить: закрытый или открытый, а, может, в виде перголы, качелей, или просто обтянутый тентом. Кстати, самый удобный план конструкции для возведения новичком – четырёхугольный или квадратный.

Если внутри планируется размещение и камина, совсем необязательно отказывать себе в удовольствии строительства из древесины – существуют специальные составы – антипирены, которые повысят пожарную устойчивость дерева.

Когда эскиз и чертёж будущего строения подготовлен, можно приготовить нужные для постройки материалы:

  • Щебень и песок;
  • Цемент в мешках;
  • Деревянные доски в соответствии с проектом;
  • Кирпичи;
  • Бруски из древесины;
  • Металлические углы и арматуру;
  • Cаморезы и гвозди;
  • Сваи;
  • Отделку для кровли.

Из инструментов могут понадобиться рубанок, циркулярная пила, шуруповёрт, молоток, гаечный ключ, стамеска и др.

Пошаговая схема монтажа беседки

Непосредственный монтаж состоит из нескольких этапов:

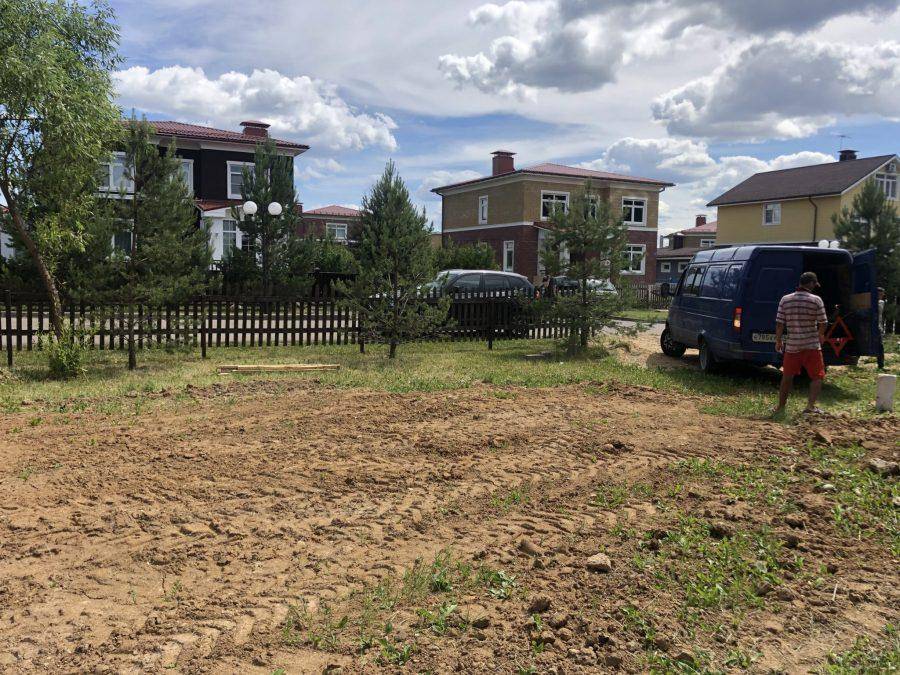

  1. Подбор места на существующем участке. Не следует строить в ландшафтных низинах, поскольку скопляющиеся атмосферные осадки со временем ухудшат эксплуатационные характеристики. Если планируется сделать беседку в виде пристроя к основному жилищу, необходимо вписать её в общее стилистическое решение. Хорошо, если строение будет защищено на участке от ветра с помощью забора или насаждений.
  2. Возведение фундамента.
    Он бывает ленточным, плиточным или может состоять из столбов. Для создания столбчатого фундамента необходимо:
    Первая необходимость для возведения фундамента – обозначение его границ колышками или канатом.
    Второй шаг – создание углублений в земле не менее полуметра глубиной;
    Далее укладывается песок и щебень, а за ними – раствор бетона;
    Сверху на бетонном слое утрамбовывается рубероид;
    Далее выстраиваются небольшие кирпичные столбы для того, чтобы приподнять уровень строения над землёй во избежание биологических поражений дерева.
    Следом укладывается повторный рубероидный слой.
  3. Устройство пола. Такие работы имеют две разновидности – либо стены впоследствии опираются на пол, либо на фундамент. Если планируется внушительная, тяжёлая конструкция, второй вариант будет наиболее подходящим. Для того чтобы положить пол, требуется брус (размером сечения около 10х10 сантиметров). Для защиты от грибка и гнили он покрывается антисептиками.
  4. Строительство каркаса. Если не планируется зимний вариант с глухими стенами, то несущие конструкции создаются из бруса, а дощатое основание прибивается с помощью гвоздей.
  5. Обшивка каркаса. Здесь можно дать волю фантазии и использовать не только стандартные древесные материалы – брус и доски, но и ветки, занавеси и т.п. Сделанный каркас возможно облагородить с помощью высадки вьющихся насаждений, которые со временем смогут защитить постройку от ветра.
  6. Монтаж кровли. Крыша может быть односкатной, однако особенно эффектно могут смотреться многоскатные варианты. Для кровли чаще всего используется шифер, черепица или сотовый поликарбонат.

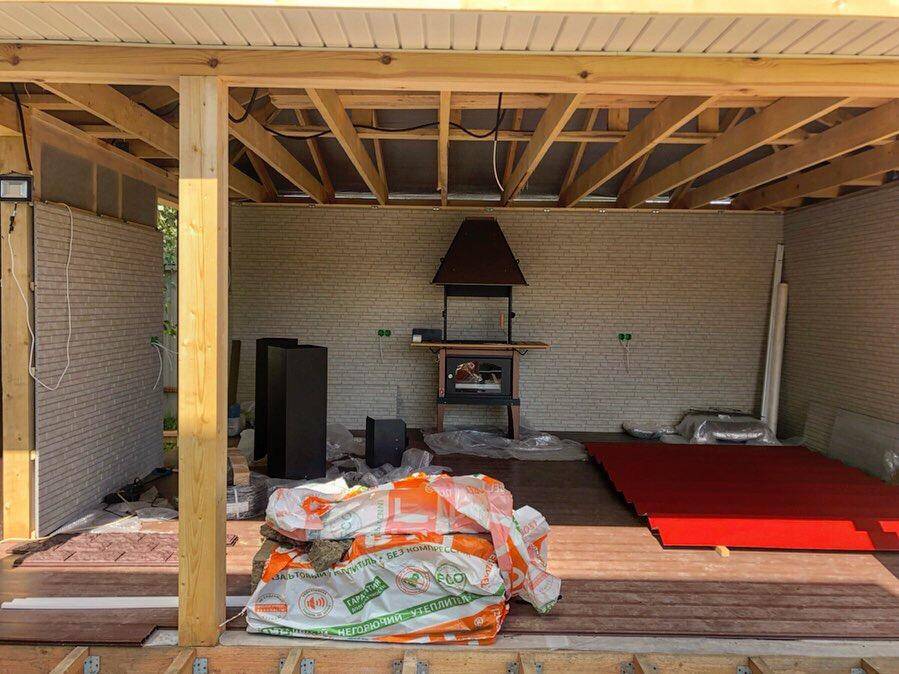

  7. Благоустройство объекта. Самый приятный момент – расстановка мебели, навешивание занавесей. Кстати, для строения можно провести электричество, но делать это следует до того, как начата отделка.

Дачные беседки — это просто и красиво

На сегодняшний день в продаже появилось множество современных строительных и отделочных материалов. Следовательно, есть возможность отойти от использования привычных стройматериалов и создавать уникальные конструкции беседок своими руками. В понимании многих людей беседка – это просто место, в котором можно отдохнуть. Действительно, это так и есть. Но сейчас в беседках создаются кухни, лежанки, качели и даже мангалы.

За счет того, что современные стройматериалы обладают легкостью и изящностью, можно собирать беседки самостоятельно. Сложность определяется только собственными задумками. В интернете можно найти огромное количество фотографий, которые вдохновят вас на создание на своем участке уникальной беседки:

Дизайн беседки на даче, фото:

Переносная конструкция

Если учесть различные характеристики беседок, то можно условно разделить эти строения на группы. Итак, есть:

  • открытые беседки (просты в строительстве, применяются в основном летом),
  • закрытые беседки (конструкция со стенами, окнами и дверьми),
  • переносная беседка (разбирается и собирается легко).

Существует огромное множество строительных материалов, которые можно использовать для строительства беседок своими руками. Итак, используются деревянные, металлические, стеклянные и пластиковые предметы. Кроме того, активно используется камень. Популярными в последнее время стали беседки из камня. Тут в ход пойти может даже то сырье, которое никто не использует вообще: пластиковые бутылки, поддоны, деревья, а также другие подручные материалы для беседок. Все зависит от того, какой фантазией обладает хозяин.

Чертеж беседки для маленького участка

Что касается размера будущей беседки, то все определяется площадью самого участка. Если же площади не много, то и беседку не стоит создавать очень большой. Конфигурация бывает квадратной, прямоугольной, круглой, в виде шестигранника, восьмигранника. Иногда создают беседки в форме овала.

В качестве кровельного материала для беседок выбирают шифер, профнастил, гибкую черепицу, сотовый или монолитный поликарбонат. Если учесть, что многие из этих материалов – весьма пластичные, то можно делать не только односкатные, но и многоскатные, а также сферические, арочные, купольные и другие формы крыш. Распространенными являются беседки, в которых в качестве крыши – вьющиеся зеленые растения.

Особой популярностью сегодня пользуются беседки, в которых оборудуют летние кухни. Там же встраивают мангалы, камины или места для барбекю. Помните, что для создания подобных конструкций потребуется выполнять определенные требования. И опять же: необходимо иметь чертежи, эскизы и проекты не только всей беседки, но и печи, камина, например. Это позволит безошибочно справиться с работой, а также потратить минимум средств.

Беседка с мангалом открытого типа

Форма и размер беседки

Форму постройки определяет только домовладелец, опирающийся на свои пожелания и финансовые возможности. Классический вариант, простой в реализации – беседка квадратной или прямоугольной формы. Более сложное и интересное решение – строительство круглой, полукруглой или шестигранной беседки. Разработка проекта требует тщательных расчетов, кроме того, нужно быть готовым к большим расходам на покупку материала (здесь больше отходов и обрезков).

Что касается размера беседки, то он также зависит от финансовых возможностей домовладельца, а также от площади участка, количества людей, что будет отдыхать внутри беседки. Беседки с размерами 3*3 или 3*4 метра просты и удобны, выполнить их можно самостоятельно. Конечно, такая конструкция способна «принять» не более 5-6 человек, но и позволить ее себе сможет каждый. Беседка 4*4 метра – популярный вариант, позволяющий комфортно отдохнуть всей семье. Такое сооружение уже предполагает наличие небольшой печи. Беседки 4*5 или 6*6 метров – просторные постройки, где можно провести время с друзьями, разделив пространство на зоны приготовления и приема пищи.

Изготовление деревянных решеток

Боковые стенки деревянной беседки.

Привлекательность беседки из древесины достигается применением в конструкции решетчатых элементов, играющих декоративную роль и защищающих от ветра, дождя и посторонних взглядов.

Фото задней стенки дачной беседки.

Основная составляющая ажурных блоков – рейки сечением 16х48 мм, выпиливаемые на циркулярном станке из брусков. Используя подходящие обрезки или некондиционные лесоматериалы с искривленными поверхностями, можно значительно сэкономить. Неликвидные доски нарезают на реечки, отбраковывая гниль, синеву и крупные расколы.

Деревянные решетки.

Скрепляющим узлом малого решетчатого блока являются два бруска с выпиленными по концам пазами, соответствующими сечению используемых реек.

Чертеж детелей малого решетчатого блока.

По центру брусьев больших щитов делают выемки для усиливающих планок.

Чертеж детелей большого решетчатого блока.

Конструкция центральных решеток ещё проще и требует меньше материала.

Чертеж детелей центрального решетчатого блока.

Размеры решетчатых блоков снимают с готового каркаса. Измерив, расстояние между перекладинами и отняв 5 мм, получают нужную высоту декоративного щита. Ширину берут расчетную, небольшие отклонения здесь не играют никакой роли.

Подготовив все детали, приступают к сборке решеток:

  1. Раскладывают на ровной поверхности две вертикальные рейки.
  2. Размечают карандашом расположение горизонтальных планок.
  3. Намазывают клеем пазы верхнего и нижнего брусков.
  4. Прикладывают детали на место, выравнивают углы.
  5. Сделав отверстие тонким сверлом с зенкером, скрепляют заготовки саморезами.
  6. Берут короткую планку, наносят клей и размещают по разметке.
  7. Фиксируют деталь винтами, предварительно просверлив отверстие.
  8. Тем же способом прикрепляют остальные планки.
  9. Покрыв клеем состыковываемые поверхности, устанавливают длинные рейки и закручивают винты.

В каркасах стен решетчатые конструкции монтируют с использованием распорок и закрепляют саморезами, ввинчиваемыми с небольшим наклоном.

Монтаж решетчатого блока.

Деревянные элементы беседки покрывают морилкой и защищают от влаги лаком или эмалью.

Беседка из дерева выполненная своими руками – фото.

Выбрав наш проект за основу, и разобравшись в пошагово представленной технологии строительства, вы сможете сделать деревянную беседку своими руками, отвечающую собственным предпочтениям и вкусам.

Лаги для пола – пошаговая инструкция

Брус, служащий основанием для дощатого пола, укладывают на обвязку, закрепляют с помощью саморезов, гвоздей или уголков.

Существуют стандарты для лаг, в зависимости от толщины используемых половых досок.

Толщина половой доски (мм)Расстояние между (мм)
20300
24400
30500
35600
40700
45800
501000

Как и обвязку, лаги необходимо обработать защитными составами.

Пошагово укладка лак выглядит так:

  1. Делают разметку на залитом фундаменте месте установки.
  2. Укладывают лаги. Лучше размещать из на расстоянии 55-60 см друг от друга.
  3. Последнюю и первую лагу устанавливают на расстоянии 20-30 см от конца фундамента.
  4. Выравнивают их.

При необходимости можно залатать пространство между лагами раствором, так они будут более устойчивы.

Варианты с полом и без

Летние беседки также делятся на варианты с наличием пола и без. Собрать простую беседку для дачи без пола гораздо быстрее – для этого потребуется просто приобрести комплектующие материалы в виде стен и крыши. Установка такой беседки зависит от типа крепления стен: на колесах или на колышках.

Беседки со стенами на колесах требуют твердой площадки. Конструкции со стенками на ножках можно устанавливать на земле – в этом случае ножки вкапываются в землю. Такие варианты более устойчивы к ветру. Однако в любом случае в них будет некомфортно после дождя.

Беседки с полом более стационарные конструкции. Они обычно устанавливаются на весь сезон, либо капитально. При этом сначала устанавливает пол, который служит фундаментов. И лишь затем крепятся стены. Эти конструкции требуют большего мастерства и плотнических навыков в установке.

Виды

Деревянные беседки своими руками редко бывают одинаковыми. В большинстве случаев мастера стараются подчеркнуть индивидуальность приусадебного участка, поэтому постройки различаются формами, размером и предназначением.

Форма

Если говорить о традиционных вариантах исполнения, можно выделить беседки следующих видов:

  • круглые;
  • прямоугольные;
  • квадратные;
  • шестиугольные;
  • восьмигранные.

Окончательный вид постройки зависит только от творческой фантазии и навыков мастера. Начинающие строители могут установить обыкновенный навес на четырёх опорных стойках, здесь можно переждать летний зной и даже устроить небольшой пикник. Если есть опыт столярных работ, можно сделать беседку в виде кареты, мини-дворца или большой бочки.

Тип строения

Беседки различаются на 2 группы: открытые и закрытые. Первый вариант представляет собой лёгкие каркасные конструкции без капитальных стен, окон и дверей. Особенность постройки заключается в небольшом весе, поэтому они могут устанавливаться сразу на землю, без заливки фундамента. Используются они только в летнее время.

Закрытые беседки считаются всесезонными. Здесь устанавливаются стены, дополненные дверными и оконными блоками, выполняется утепление, часто ставятся обогревательные приборы, подводится электричество. Получается компактный домик, вполне пригодный для временного проживания.

Существует и третий вариант: комбинированный тип. Здесь обычно ставят 3 стены, оставляя четвёртую сторону открытой. Конструкции обычно используются только в тёплое время года.

Габариты

Размеры напрямую зависят от площади приусадебного участка, целевого применения и возможностей бюджета. Для большинства дач вполне хватает небольших беседок размером 3 на 3. Если предполагается устраивать крупные застолья с большим количеством приглашённых гостей, лучше отдавать предпочтение прямоугольным конструкциям с размером сторон 3 × 6 м.

Беседка не должна располагаться ближе чем на 1 м от соседского участка. Кроме этого, учитываются расстояния от систем канализации и водоснабжения: минимум 5 м. Если требования не соблюдаются, постройку могут признать незаконной и вынести постановление о её сносе.

https://youtube.com/watch?v=h82QyBJUnWQ

Создание беседки пошагово – экономим на строителях

Большинство строительных бригад за работу берут до 50% от стоимости материалов – с учетом растущих цен, это влечет серьезное удорожание. Не лучше ли задуматься над тем, как построить беседку с мангалом без участия посторонних? Потраченное время того стоит, а помощь друзей не помешает, особенно если вы решили строить деревянное каркасное сооружение. Такой вариант будет стоить дешевле, чем каменный, хотя и требует в дальнейшем более внимательного ухода. Можно остановиться на золотой середине, сочетая и тот и другой материал.

Для деревянной беседки мы рекомендуем легкий металлический мангал с вытяжкой – в этом случае достаточно будет сделать стандартный столбчатый фундамент. Если же вы хотите обустроить капитальный кирпичный мангал, специально под него следует сделать качественное ленточное основание, саму же беседку можно оставить на столбчатом. Ленточный фундамент обязательно потребуется, если в вашей местности неустойчивые почвы или вы решили строить полностью кирпичное помещение. Во всех случаях мы рекомендуем ознакомиться со статьей о фундаментах для беседок – там все подробно описано.

Стандартный столбчатый фундамент

Строительство деревянных беседок с мангалом не требует большого опыта и специальных навыков, без которых не обойтись при возведении капитальных каменных зданий. Это несомненный плюс – практически все работы можно провести самостоятельно, разве что когда дело дойдет до верхней обвязки и сооружения крыши, придется воспользоваться чьей-то помощью. Обо всем по порядку.

Шаг 1: Нижняя обвязка

Когда фундамент набрал прочность (5-7 дней в случае с железобетонными конструкциями), пора приступать к сборке каркаса. Во всех деревянных сооружениях каркас можно разделить на 5 основных элементов: нижняя обвязка, стояки, лаги, верхняя обвязка, стропила. Это – скелет вашей будущей беседки. Первой возникает нижняя обвязка – прямоугольник или квадрат из брусьев 100*100 мм

Важно изолировать брусья от попадания влаги и развития грибка, для чего их обрабатывают антисептиком, а на фундамент кладут рубероид или полиэтиленовую пленку. Если площадь беседки большая, обвязку укрепляют изнутри крестовиной из того же бруса. Сборка каркаса сооружения

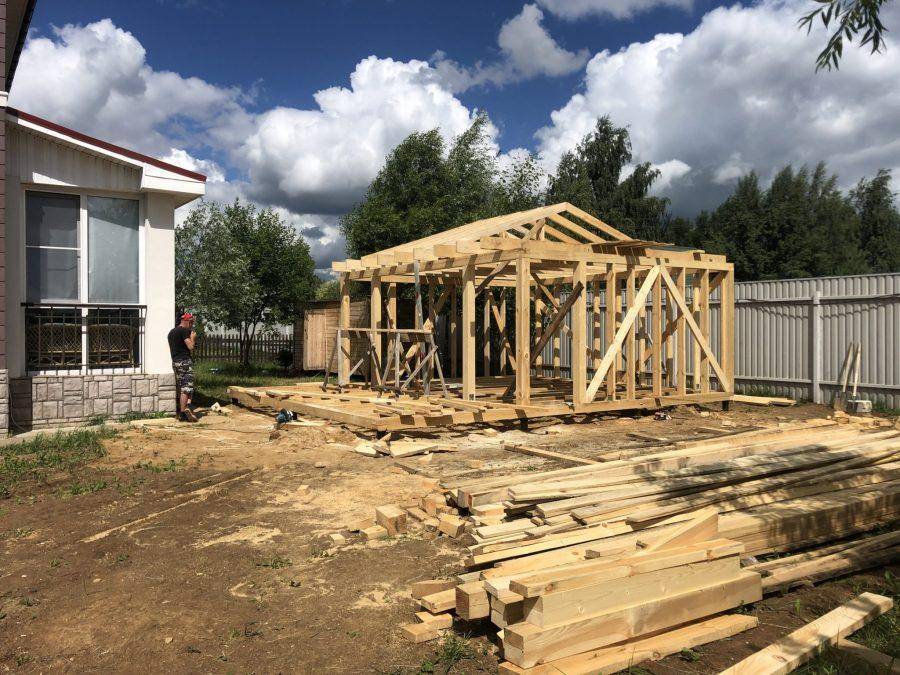

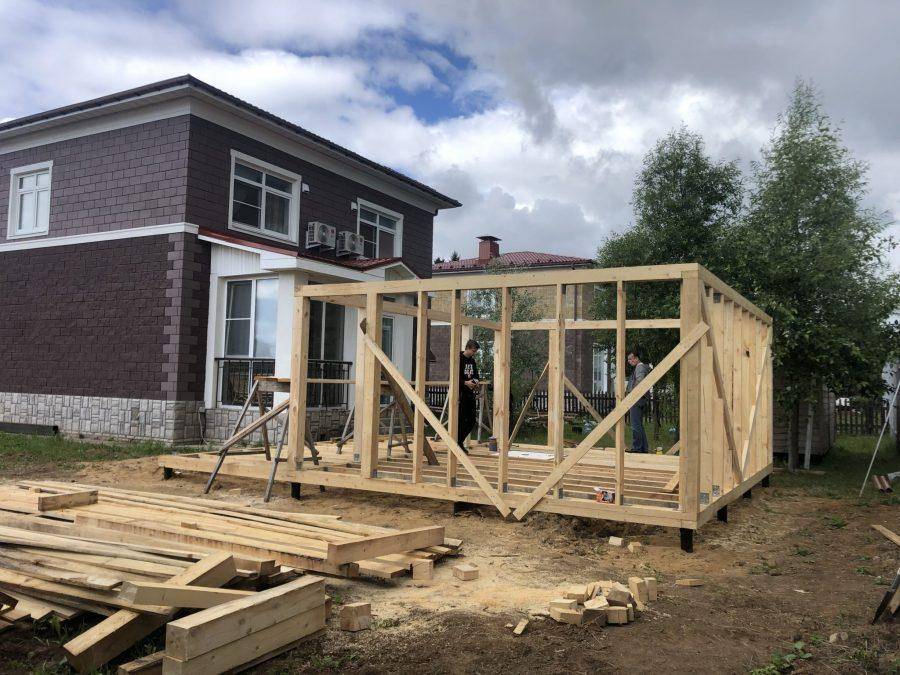

Сборка каркаса сооружения

Шаг 2: Стояки и лаги

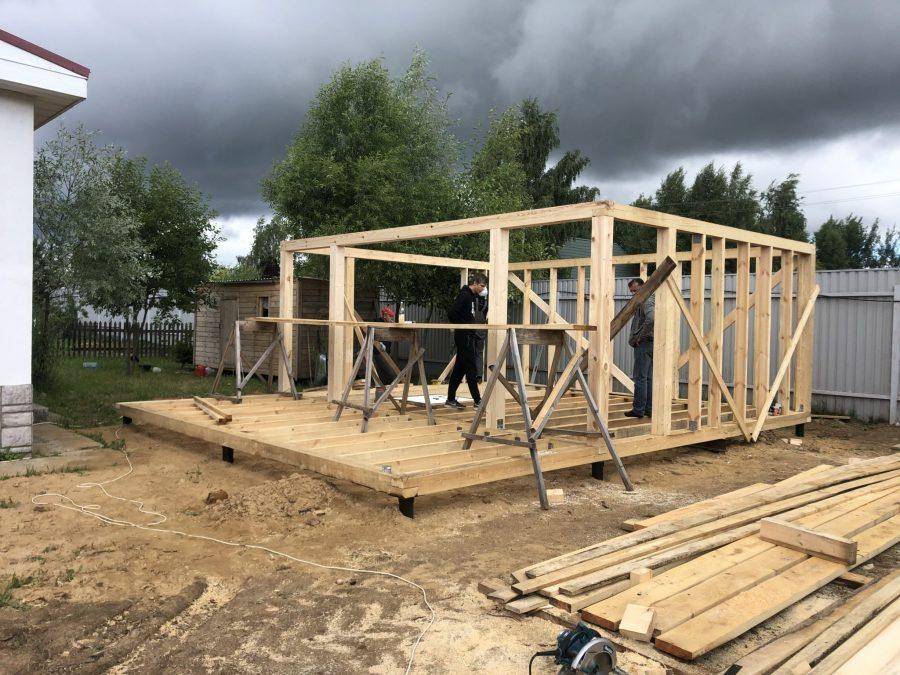

Когда нижняя обвязка полностью готова и скреплена, устанавливаем угловые и промежуточные стояки, для чего берем тот же брус. Используйте временные укосины, чтобы закреплять их в нужном положении. После стояков делают лаги – бруски 100*50 мм, которые укладывают на ребро поверх нижней обвязки. Они будут держать на себе вес пола и людей. Их устанавливают на расстоянии не меньше, чем 50 см друг от друга. Для удобства дальнейшей работы поверх закрепленных лагов стелют доски – так будет проще устанавливать бруски верхней обвязки.

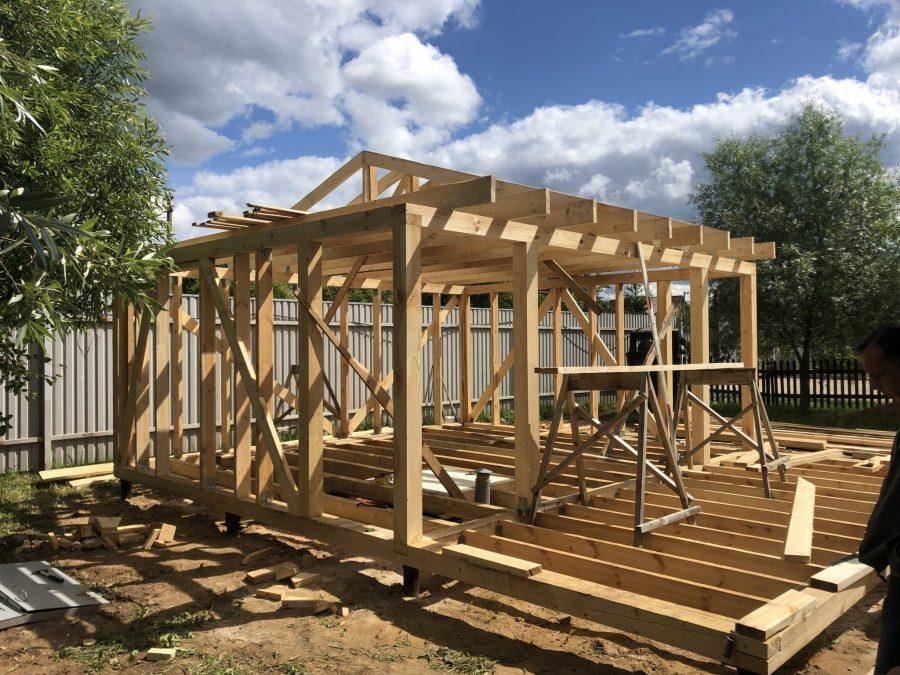

Шаг 3: Верхняя обвязка

Принципиально никаких различий между нижней и верхней обвязкой нет – все тот же брус, все те же способы крепления, которые детально описаны в статье о строительстве деревянных беседок. Правда, на высоте работать будет сложнее – тут вам и понадобиться помощь друга, а также хорошая лестница или стремянка.

Крепление бруса верхней обвязки

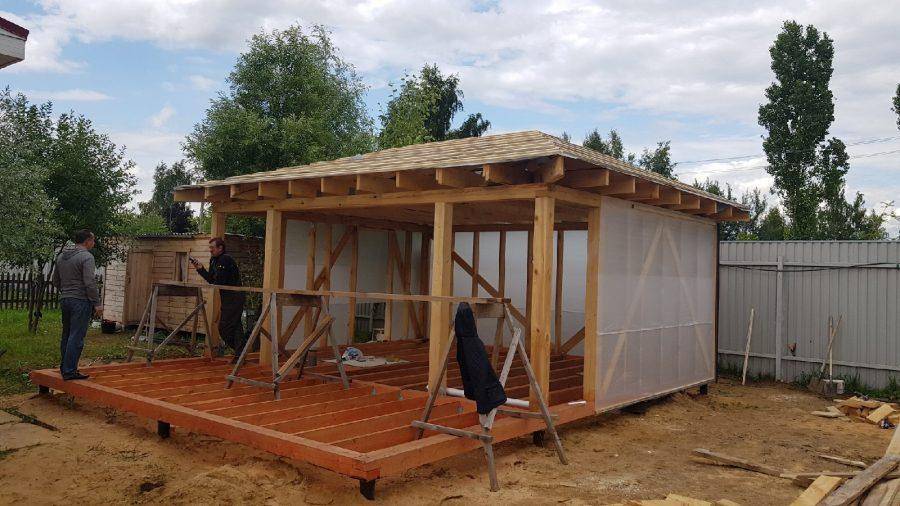

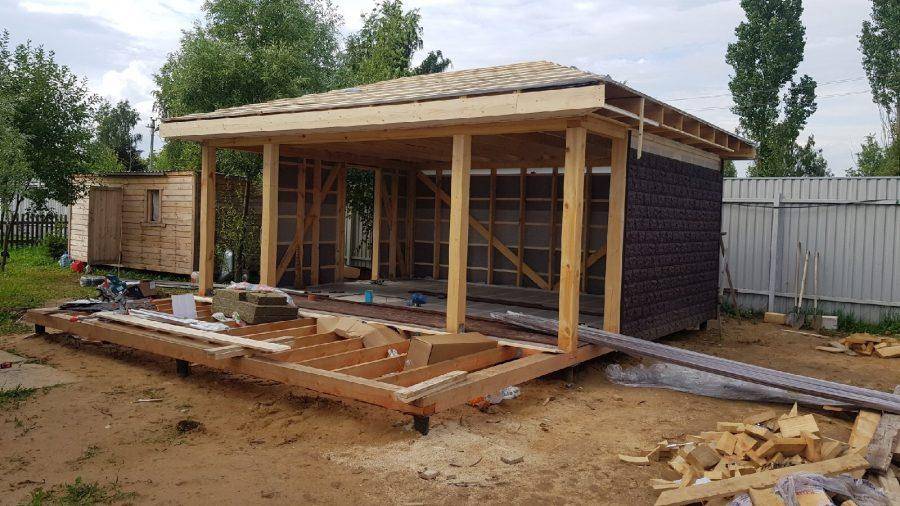

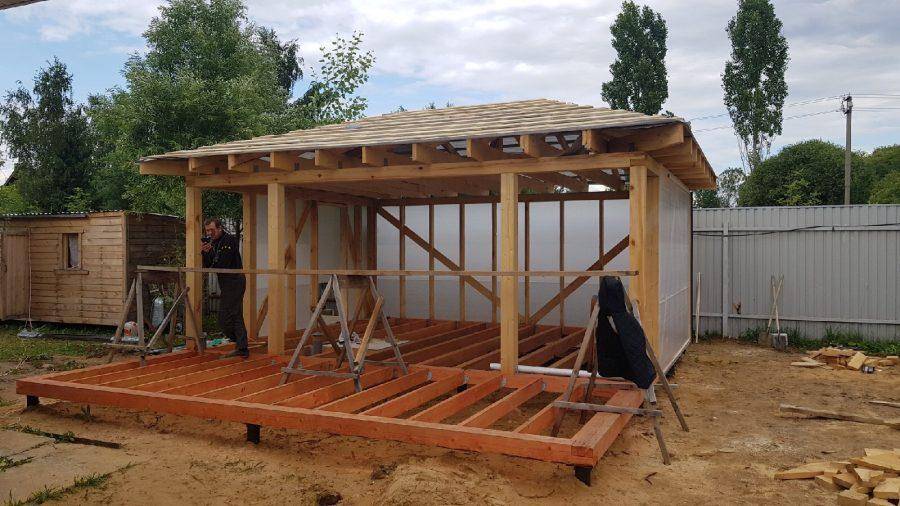

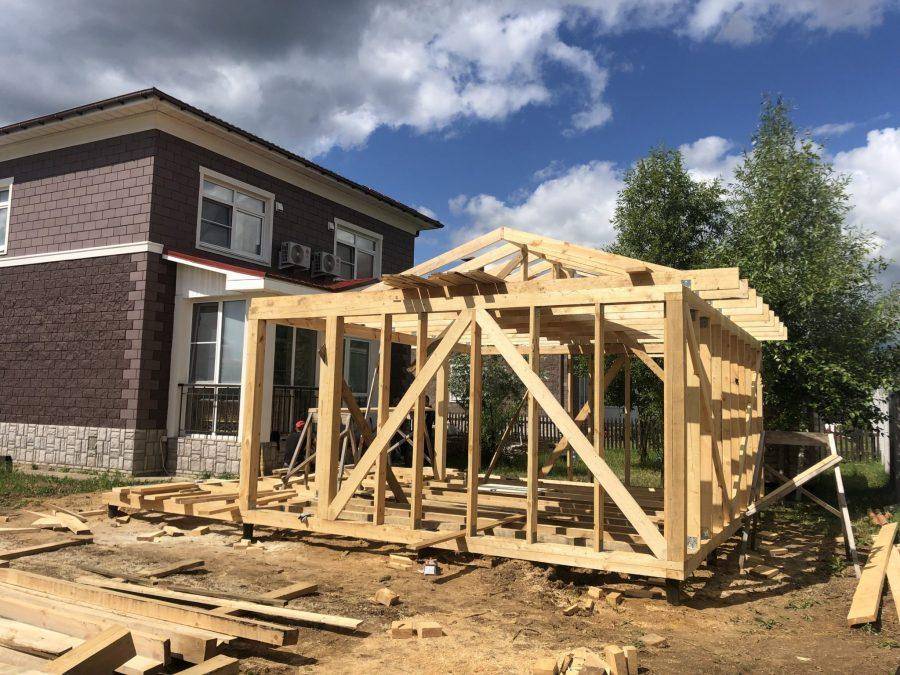

Шаг 4: Стропила и крыша

Во избежание неприятностей с погодой, постарайтесь как можно раньше закончить возведение каркаса, завершив первый этап строительства установкой стропил и настилом кровельного материала. Крышу делают из бруса 100*50 мм и досок. Поначалу на земле собирают одинаковые конструкции из подготовленных стропил, затем готовые «треуголки» поднимают на крышу и закрепляют. Если вы хотите сделать помещение более теплым, рекомендуем поверх стропил набить сплошную дощатую обрешетку, которая накрывается гидроизоляцией и ветрозащитой. Поверх этих материалов набивают более редкую контробрешетку для установки листов кровли.

91ebc624ab3f4338f34fd79bcb282111.jpe e9107cc6575812cbf06b24e45d96ac4c.jpe

792d792def129d51af7610e40cca639c.jpe

От этого этапа начинается большое количество вариаций с отделкой и площадью стен – вы можете сделать как закрытое, так и открытое или полуоткрытое сооружение, утеплить его изнутри для комфортного отдыха в любое время года или оставить как есть. Строительство разных беседок с мангалом и без подробно освещено на нашем сайте, вам остается только выбрать нужное направление.

Эскизы беседок с чертежами и размерами

В этом разделе рассмотрим примеры разных типов с чертежами. Если у вас нет времени самому нарисовать или же вы не умеете, то приведенные примеры помогут вам при строительстве собственного варианта беседки.

Простая беседка из дерева

Дерево, материал самый распространенный, дешевый и в работе не сложный. Когда речь заходит о строительстве, большинство даже не раздумывая выбирают в качестве материала именно дерево.

На этом рисунке показан достаточно простой вариант двухскатной беседки.

Следующий рисунок так же представляет простую беседку, правда уже с шатровой крышей.

Под цифрой 1 обозначена нижняя обвязка из бруса 100х50, 2 – вертикальная опора (брус 80х80), 3 – стойки входа (брус 80х50), 4 – верхняя обвязка и 5 – стропила.

В этом варианте, главное соединить верх шатра. Здесь необходима несколько иная схема стропил, нежели при двухскатной крыше.

Беседка своими руками из дерева, чертеж с двухскатной крышей

Беседка с двухскатной крышей так же как и с плоской является одним из распространенных вариантов, возводимых на садовом участке.

На рисунке показана схема размера 3х3.

Фундамент

В качестве фундамента используются бетонные блоки, которые устанавливаются по уровню на подготовленной и размеченной площадке. Это менее трудоемкий процесс по сравнению с бетонированием. На фундаментные блоки кладется рубероид. Далее собирается нижняя обвязка. Для нее используется брус размером 100х100. Для крепления вертикальных стоек на концах бруса выпиливаются зазоры, которые при соединении бруса дают квадрат куда и будет вставляться стойка.

Это очень удобный вариант, так как дает дополнительное крепление стойке. Собранную нижнюю обвязку устанавливаем на фундамент, после чего начинаем собирать боковые стены.

Стены и обвязка

Первым делом устанавливаем четыре опорные стойки, после чего делаем верхнюю обвязку. Что бы стойки были выровнены, при дальнейшем строительстве укрепляем их на укосины. После того, как возвели верхнюю обвязку, делаем среднюю.

Крепление делается при помощи металлических углов и саморезов. После сборки каркаса, можно приступать к строительству крыши.

Крыша

Можно сначала собрать крышу на земле и установить ее на верхнюю обвязку или же сделать треугольные стропила, укрепить на верхней обвязке, а на них уже собирать крышу. Что касается второго варианта, то треугольные стропила делаются так, как показано на фото.

Если вы собираете крышу на земле, то выглядеть она будет так:

Схема сборки в обоих случаях одинакова, разница лишь в месте сборки. Поэтому выбираем тот вариант, который удобнее для вас. При сборке крыши во всех элементах вырезаются пазы, тогда вся стропильная система будет ровной. Поднимать наверх стропильную систему придется как минимум вдвоем, поэтому придется позаботиться о напарнике.

После установки стропильной системы делается обрешетка.

Обрешетка нужна для укладки на крыше кровельного материала. Это может быть шифер, металлочерепица и другой материал.

Установив крышу, можно приступать к настилу пола. Используем половую доску. Перед установкой она покрывается антисептиком. Главное, ровно установить первую доску, а далее к ней присоединять остальные.

И последнее – обшивка беседки вагонкой

Обычно, обшивается только нижняя часть беседки: от пола до средней обвязки. Верхнюю часть можно оставить открытой, а можно установить декоративную решетку. По окончании обделочных работ, беседку можно покрасить, можно оставить покрытую морилкой.

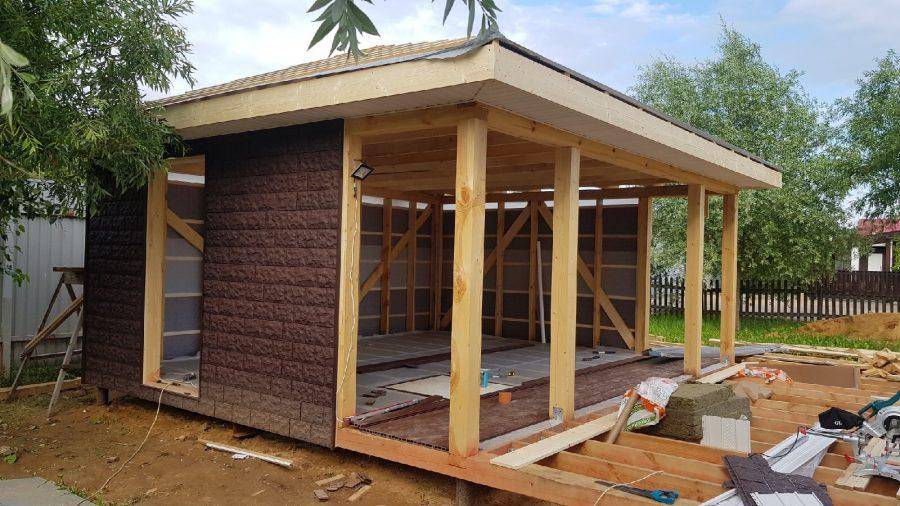

В итоге получится примерно такая вот конструкция:

Как ухаживать за беседкой из бруса?

Когда в саду стоит красивая деревянная беседка, вы должны помнить о ее правильном уходе. Садовая беседка служит долгие годы, поэтому стоит позаботиться о деревянной структуре. В принципе, такая садовая архитектура защищена от погодных условий производителем

Даже если деревянные элементы были пропитаны ранее, последующее обслуживание важно

Стоит купить консерванты для древесины. Продукт наносится на хорошо очищенные деревянные элементы в солнечную погоду. Запрещается пропитывать или сохранять древесину снаружи при высокой влажности, так как это будет неэффективно.

Садовая беседка, безусловно, является не только украшением двора, но и очень практичным решением. Беседка должна быть выбрана по форме и размеру для места, где она будет стоять. Конструкция не должна перегружать ландшафт, потому что она влияет на эстетику и его декоративность. Прежде чем сделать окончательный выбор, подумайте о том, какие функции будет выполнять беседка в вашем саду и достаточно ли просто установить павильон из бруса, а может быть следует инвестировать гораздо больше в обустройство своего сада?
