Беседки из металла: чертежи и инструкция постройки

Конфигурации беседок

Садовые и парковые сооружения для отдыха, как правило, имеют четырех- или шестиугольную форму, но встречаются и восьмиугольные варианты. Чем больше углов в каркасе, тем сложнее процесс сборки, зато такие конструкции выглядят оригинальнее.

Для обшивки беседки округлой формы подходит поликарбонат, который легко гнется и позволяет создавать арочные и шарообразные конструкции.

Для создания закрытого пространства стены обшивают полностью – такие постройки защищены от негативного воздействия погодных явлений. В свою очередь, открытые беседки позволяют насладиться единением с природой и свежим воздухом.

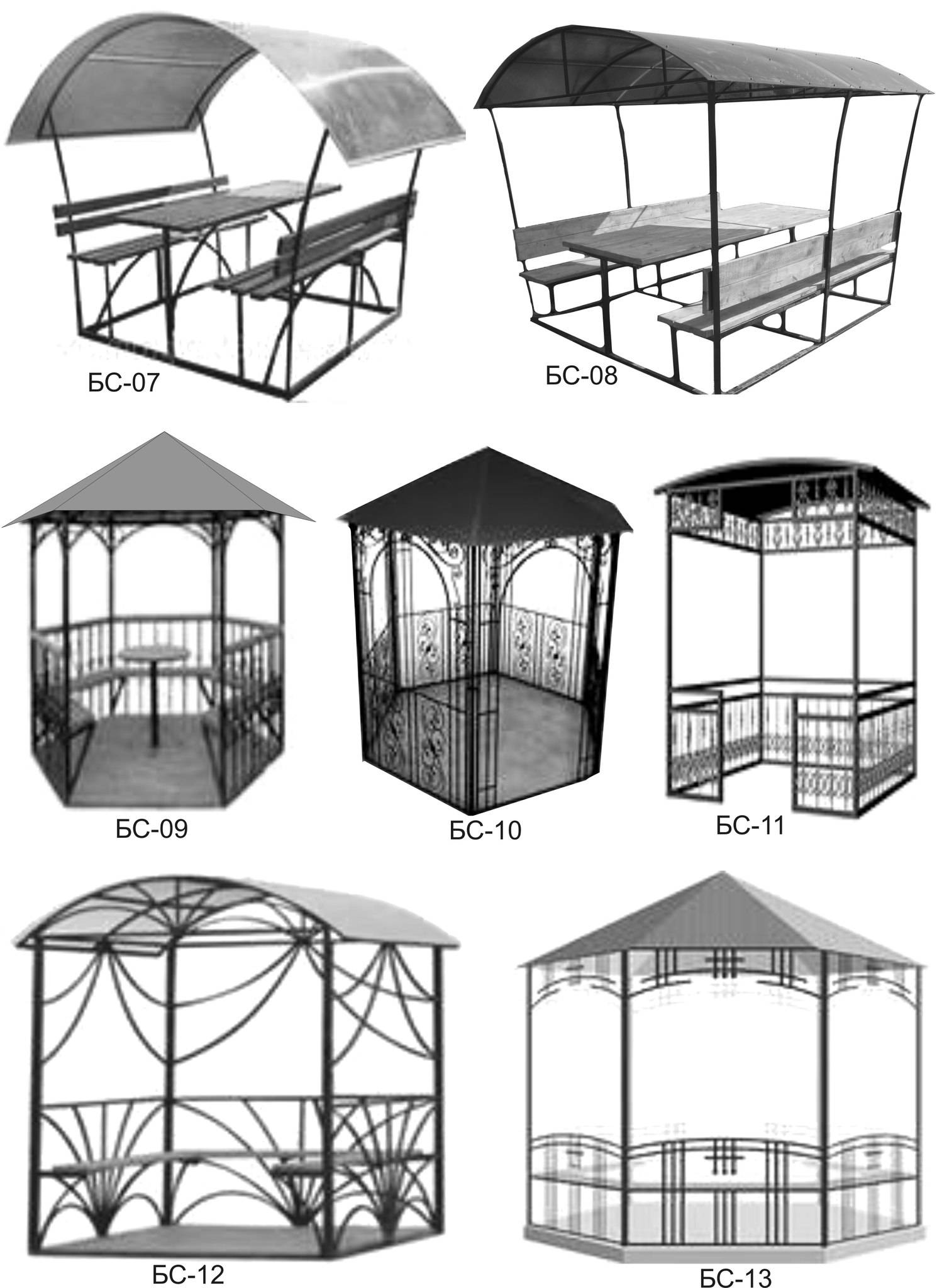

Примеры проектов

По сути, все беседки делаются по похожей технологии. Вначале сооружается каркас, а потом его обшивают листами поликарбоната. Так как этот материал очень легкий, вы сможете переносить конструкцию в нужное место без особых проблем.

Если покупать готовые конструкции, то вместе с установкой они обойдутся вам не менее 24 тысяч рублей. Дешевле будет собрать конструкцию самостоятельно: если использовать подручные материалы, то затраты будут менее 5к рублей.

Примеры цен на готовые конструкции

Сварная беседка

Конструкция в сборе

Сварные варианты конструкций имеют цельный каркас, в котором сделаны сразу все элементы, включая лавочки и стол для беседки. Остается только установить его на надежное основание и обшить подходящим материалом.

Если у вас есть сварочный аппарат, вы можете сделать металлокаркас, используя приведенные ниже чертежи беседок из поликарбоната своими руками, либо заказать по ним конструкцию в мастерской.

Чертеж простой беседки

• На чертеже показан популярный бюджетный вариант беседки вместимостью до 8 человек. Цена её изготовления не превышает 5 тысяч рублей при самостоятельной сборке. Главной статьей расходов станут стальные профильные трубы 25*25*2 мм, которых потребуется почти 50 метров.
• Крыша сделана в виде арки, поэтому трубы для нее вам, скорее всего, потребуется заказывать на металлобазе. Она сделана из трубы с закруглением 3 метра. Размеры конструкции в основании: 160*197 см, высота до верхней точки 210 см. Стенки установлены под углом 75 градусов.
• Внутри к стенкам приварен каркас лавочек, по центру установлен столик.
• Сборка труб делается сплошной сваркой по ГОСТ 5264 с помощью электродов Э42.
• Пол, столик и лавочки обшиваются струганной шлифованной доской 25*125 мм.
• Деревянные элементы покрываются антисептиком, и окрашиваются эмалью ПФ-133 по грунту ГФ-021.
• Листы обшивки крепятся на крышу беседки саморезами через резиновые прокладки, солнцезащитной стороной кверху. Нельзя жестко прижимать их к каркасу. Дополнительно вы можете обшить также и стенки от ветра.
• Ниже представлен упрощенный вариант беседки. По сути, он состоит из двух лавочек, которые и являются несущими элементами для крепления крыши. К лавочкам приваривается дуга и крепится 1 лист поликарбоната.

Лавочки с навесом

Простая прямоугольная беседка

Следующий вариант имеет простую форму, и хорошо подойдет для небольшого дачного участка. Он был сделан из имеющихся подручных материалов, но в тоже время результат получился достаточно красивым.

Крыша сможет выдерживать большие снеговые нагрузки зимой, и она является продолжением гаража, в итоге не потребовалось строить 4 стенки.

Внешний вид готовой конструкции

Из материалов использовались старые трубы, цемент, металл, поликарбонат и минимум древесины. Опорные столбики сделаны из канализационных труб 90 мм, а верхняя обвязка из профильной трубы 20*40 мм.

Стропила сделаны из профильной трубы 50*50 мм.

• Пол заливается бетоном на утрамбованную подложку из песка и щебня. Состав смеси: 1 часть цемента, 3 песка, 4 щебня.
• Затем пол нужно пожелезнить, высыпая сухой цемент на поверхность, и затирая его мастерком.

• На стропила укладывается перпендикулярная обрешетка из досок 30 мм, и кровля покрывается профлистом. Для неё лучше не использовать поликарбонат, так как внутри будет тогда жарко, он очень хорошо пропускает солнечные лучи.

• Вся металлоконструкция покрывается специальной краской по ржавчине.
• Поликарбонатом обшиваются стены вверху под крышей, и внизу до уровня перил.
• Соты на торцах закрываются скотчем и пластиковой насадкой, чтобы внутрь ничего не попадало.
• Листы крепятся на саморезы с прорезиненными шайбами. Отверстия сверлятся большего диаметра, чем ножка самореза.

Главным плюсом такой постройки является то, что вы можете повесить прозрачные шторы из ПВХ или сеточку на открытые участки, и полностью защититесь от комаров на улице.

Проект постройки с округлой крышей

Шестигранная беседка

Следующая постройка имеет красивый внешний вид шестиугольной формы. Размеры: 2,9*2,6 м (диаметр 2,9 м, площадь – 5,1 м). Вход имеет размеры 970*2090 мм, а общая высота составляет 3 метра.

• «Скелет» конструкции изготавливается из стального прокатного профиля. Стены остаются открытыми и окрашиваются после сборки, но вы можете также закрыть их при желании.
• Каркас устанавливается на готовый железобетонный фундамент или ровное основание из дорожной плитки или асфальтобетона.
• Кровля покрывается сотовым поликарбонатом.

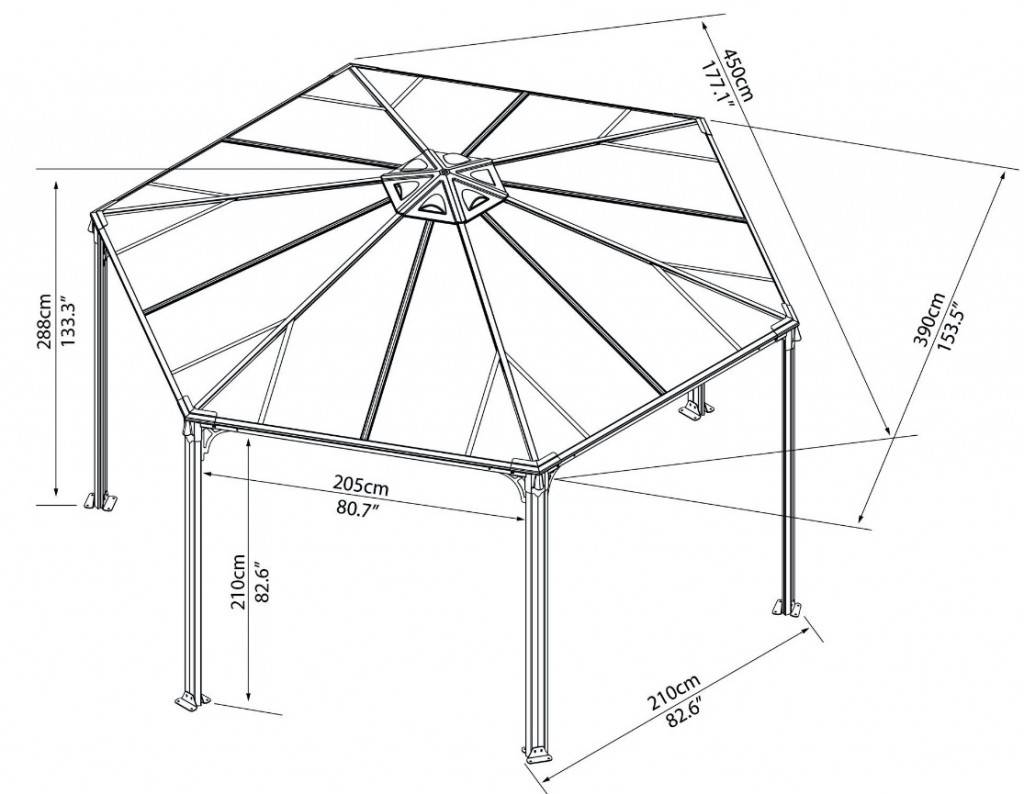

Чертеж беседки из поликарбоната вы можете посмотреть на фото:

Чертеж размеров каркаса, вид сверху

Чертеж с размерами

Достоинства кованых беседок

1. Они служат десятилетиями. Долговечные конструкции ставят рекорды по «долгожительству» по сравнению с деревянными элементами дизайна.
2. Высокая степень устойчивости к переменам погоды. Металлу не страшен снег, зной, дождь или насекомые.
3. Ажурные конструкции только кажутся хрупкими и невесомыми. На самом деле беседка прочна, ей не страшны удары и царапины.
4. Крыша надёжно защищает от солнца и дождя.
5. Таким беседкам не страшен огонь. В них можно устанавливать открытые мангалы или печи. Они располагают к долгим разговорам под треск дров.
6. Эксклюзивность ручной работы подарит участку роскошь элитного особняка.
7. Достаточно просто самостоятельно установить и собрать.
8. Ковка идеально дополняет дизайн сада. Вокруг беседки высаживают деревья и разбивают цветники.
9. Металл хорошо сочетается с деревянными, каменными или пластиковыми элементами дизайна.
10. Материал можно красить любыми алкидными или порошковыми красками.
11. Мало требовательны к уходу.

Проектирование

Самостоятельный проект беседки должен включать в себя:

• план участка с обозначением места под беседку, так же на нем должны быть отмечены прочие хозпостройки и деревья, чтобы во время строительства не пришлось столкнуться с досадной помехой;
• эскиз постройки, можно нарисовать самостоятельно или найти картинку в Интернете;
• чертеж с указанием расположения несущих стен или столбов-опор, а так же габаритных размеров беседки;
• схема для заливки фундамента, обычно под малые архитектурные формы закладывается столбчатое основание: обязательно необходимо предусмотреть опоры под углы и посередине конструкции;

Совет: Чтобы пользоваться беседкой с комфортом, не забудьте про розу ветров в вашем регионе. Определите вход с той стороны, откуда реже всего дует ветер.

Эскизы

Конечно, просматривая фото красивых сооружений, иногда дух захватывает. Красота! Хочу! Но не забывайте, что строится будет беседка своими руками из металла, поэтому выбирайте простые конструкции, перекликающиеся с дизайном главного дома. Конечно, если участок большой, и беседка спрячется в глубине сада, среди деревьев, то можно дать волю фантазии.

Так же учитывайте, что проще всего построить прямоугольную металлическую беседку, небольшую по размерам, со сводчатой крышей из поликарбоната, но и в таком случае существуют трудности, придется гнуть трубы, а для этого потребуется шаблон или трубогиб. Крышу можно заменить на четырехскатную, но тогда потребуется чуть больше материала.

Лучше проектировать постройку на вертикальных опорах-трубах (круглых или квадратных), а уже после того как каркас будет собран, можно купить готовые кованые элементы и украсить беседку из металлопрофиля.

Беседки железные, фото легкой, переносной комбинированной конструкции

Размеры

Размеры беседки напрямую зависят от функционала сооружения, если это помещение для двоих, то хватит и 3-4 м2, для большой компании площадь вычисляется из расчета комфортного пребывания на 1человека – 2-4 м2. Но как показала практика и по многочисленным отзывам на форумах, можно утверждать, что самые востребованные беседки 3*3 м, 3*4 м, 6*4м.

Беседки железные, фото конструкции из металлопрофиля, украшенного элементами из ковки

Если участок маленький, то целесообразно соорудить небольшую металлическую беседку-бочку, в ней не разгуляешься, но за столом тесной компанией посидеть можно.

Фото беседки из металлопрофиля, переносной, практичный и эргономичный каркас для маленьких садовых участков Важно: Если беседка из профиля небольшая и легкая, то фундамент можно не закладывать, достаточно расчистить участок, и под углы подложить плоские камни или блоки. Но лучше замостить участок под беседку брусчаткой

Пошаговая инструкция по созданию беседки

Для примера рассмотрим строительство открытой конструкции 3х5 м со столбчатым фундаментом и двухскатной кровлей.

Разработка чертежа

Составление схемы будущей конструкции предусматривает точный расчет ее размеров, расхода материалов, месторасположения, вида фундамента, изображения крепежа отдельных элементов, выбора типа кровли.

Правильно будет сделать сразу несколько эскизов беседки с разных ракурсов, чтобы оценить все нюансы предстоящих работ.

Что касается выбора подходящего участка, то такая беседка хорошо смотрится рядом с бассейном, в саду или рядом с домом.

Тематический материал:

• Беседки для дачи из поликарбоната
• Выбор поликарбоната для беседки

Если же планируется установка отопительно-варочного устройства внутри помещения в виде мангала или барбекю, то это также необходимо внести в проект. Под такое изделие может потребоваться отдельный фундамент, а в закрытых беседках следует правильно выбрать место под него и при изображении крыши предусмотреть расположение дымохода.

С учетом требований пожарной безопасности, не рекомендуется делать настил кровли из поликарбоната, ПВХ. Предпочтение стоит отдать металлочерепице, профлисту, а дымоходная труба должна быть хорошо теплоизолирована.

В открытых постройках нет необходимости обустраивать дымоход, поэтому особых ограничений в выборе кровельного материала нет.

Выбор типа фундамента

Под небольшую беседку с металлическим каркасом на песчаном либо скальном грунте достаточно будет столбчатого фундамента. Хозяевам, желающим установить внутрь мангал, следует залить ленточное основание. Для болотистых нестабильных почв подойдет свайный тип.

После разметки участка верхний слой грунта рекомендуется удалить. Площадку выровнять. По углам пробурить отверстия на глубину 50 см. На дно насыпать 15 см песка и щебня. Утрамбовать. В ямы установить трубы по уровню. Заполнить их бетонным раствором. Срок застывания 1-2 недели.

Сборка каркаса

Для установки конструкции необходимо заранее нарезать 6 труб с размерами стенок 4*4 см по 3 м длиной и 4 трубы 4*2 см по 5 м каждая. Нижняя обвязка к стойкам выполняется на высоте 80 см от земли, расстояние крепежа верхней обвязки от будущей крыши также составляет 80 — 90 см. Чтобы избежать перекоса каркаса, на одной из несущих опор делается метка на указанной высоте. Ее нужно отметить и на других трубах.

По завершении замеров каждый элемент крепится с помощью сварки. Для устойчивости верхней обвязки следует приварить к ней две поперечные трубы и только потом приступать к обустройству крыши.

Настил кровли

В создании верхней части конструкции используется профильная труба 2х4 см. Предварительно нужно нарезать три штуки по 5 м длиной, восемь – по 2 м, четыре – по 3 м. Согласно размерам беседки варится прямоугольник.

Два куска по 2 м прикладываются к меньшей стороне фигуры и привариваются между собой так, чтобы края труб выступали за пределы всего каркаса постройки на 5 см. Остальные 6 отрезков крепятся по такой же схеме. Шаг между элементами должен быть одинаковый.

Для усиления фермы рекомендуется снизу приварить две поперечные трубы, а сверху – одну продольную.

Полученный каркас крыши нужно поднять и закрепить его сваркой к обвязке. Места сварки зачищаются. На каркас наносится защитный раствор. Завершающий этап – монтаж кровельного материала. Крыша может быть из поликарбоната, профлиста, шифера. Вырезаются листы нужных размеров, крепятся к конструкции саморезами.

Чем обшить стены

В отделке открытой беседке гармонично смотрится обрешетка из дерева с вьющимися растениями в виде винограда или роз по бокам конструкции. А те хозяева, которые умеют обращаться с железными прутьями и другими металлическими элементами, могут оригинально украсить каркас интересными коваными фигурами.

Более наглядно это видно на фото:

Также можно просто закрепить вместо стен листы цветного или прозрачного сотового поликарбоната или обшить стены вагонкой, влагостойкой фанерой. Все зависит от ваших предпочтений и финансовых возможностей.

По необходимости внутрь помещения проводится электричество. Из мебели устанавливается стол со стульями или лавочками.

Владельцам дачным участков, желающим быстро получить интересную недорогую беседку с длительным сроком службы, стоит взять за основу именно профилированные трубы, и, следуя рекомендациям, попробовать вручную создать свой авторский шедевр.

Подготовка к работе

Сделанная беседка своими руками из профильной трубы – это получение определенных навыков в сфере строительства. И что бы прошло все гладко, необходимо подготовить и продумать все заранее.

Первым делом закупаем металл. Использовать для опор следующие параметры труб:

• 50 на 50 мм – если кровельный материал, который вы хотите использовать это не шифер. • 75 на 75 мм – если кровельный материал это шифер. • 20 на 30 мм – трубки для распорок и перемычек. Для маленькой беседки длиной три на три метра, высотой два метра и кровлей из поликарбоната понадобится профильная труба квадратной формы:

1) 50 на 50 мм. Длина 13 метров (с запасом). 2) 40 на 40 мм. Длина 15 метров. 3) 20 на 20 мм. Длина 6 метров 4) 40 на 20 мм. Длина 30 метров.

Выбираем место и форму беседки

Не маловажная задача – это выбор места. Лучшее расположение беседки из профильной трубы это не на территории вблизи дома, но и не слишком далеко. Метра четыре от дома — идеальный вариант. И убедитесь, что сооружение в итоге будет видно. Это все — таки украшение двора.

Второй этап – определиться с формой беседки. Составить чертеж. Если вы уверены в своих силах и обладаете строительными навыками. Можете возвести шестигранную беседку в изящном исполнении, как на фото.

Материал и инструменты для изготовления беседки

Беседка своими руками из профильной трубы, сделанная бюджетным способом, может прослужить долгие годы и не потребует дополнительной реконструкции с течением времени. Что бы соорудить её нам потребуется:

• Профильные трубы (метраж зависит от размеров беседки). Берите с запасом. • Бетонный раствор (цемент, вода, песок) • Поликарбонат • Деревянная или пластиковая фурнитура (на ваш выбор). Можете вообще не использовать её. • Грунтовка или краска

А так же вам нужно иметь в своем арсенале следующие инструменты:

• Электродрель с набором сверл для работы по металлу • Болгарка • Сварочное оборудование • Швеллерные балки • Штыковая лопата • Само резы по металлу и терма шайбы под цвет отделочного материала

Этапы возведения беседки из металлической профильной трубы

Строительство беседки из профильной трубы на даче не займет много времени. Основные этапы возведения дачного сооружения:

1. Выбор места и создание проекта.
2. Подготовка инструментов и материалов.
3. Строительство каркаса, обвязка.
4. Настил кровли.
5. Монтаж, отделочные работы.

Схематическое изображение дачной беседки, которую можно легко построить своими руками

Выбор места и создание проекта

1. Перед тем как сделать беседку из профильной трубы, необходимо определиться с месторасположением сооружения. Мастера рекомендуют выбирать участок на небольшой возвышенности.
2. Рабочую территорию очищают от мусора, сорняков, растений, снимают верхний слой грунта.
3. Далее определяются с типом конструкции беседки (прямоугольная, квадратная, двускатная, односкатная и т. д.) и делают проект будущей постройки. Ее схематично зарисовывают на бумаге, отмечая размеры самой беседки и составляющих соединительных и декоративных элементов.

1. Следующий шаг подготовительных работ — разметка территории. На участке земли при помощи колышек и веревки отмечают углы беседки, места расположения опорных столбов.

Строители рекомендуют указывать на чертежах размеры абсолютно всех элементов и габариты конструкции — так проще рассчитать количество необходимого материала, подготовить место

Подготовка инструментов и материалов

Перечень материалов и инструментов зависит от типа конструкции беседки. Ниже представлен список необходимого строительного инвентаря, который понадобится для возведения дачной беседки из металлического профиля:

• болгарка;
• сварочный аппарат;
• дрель по металлу, набор сверл;
• лопата или бур;
• веревка и колышки для разметки;
• гидроизоляция;
• антикоррозийный раствор, грунтовка;
• металлические уголки, швеллер;
• раствор бетона.

Для сборки опорных столбов конструкции понадобятся металлические профильные трубы с квадратным сечением. В качестве горизонтальных направляющих используют круглые профили. Если планируется соорудить беседку из круглых труб, то оптимальным вариантом будет навес с обвязкой по периметру из поперечных профилей меньшего диаметра.

Для настила крыши можно использовать поликарбонат, металлочерепицу, тент, ондулин и др. — все зависит от предпочтений и мастерства строителя.

Пример беседки, выполненной из алюминиевого профиля и сотового поликарбоната

Строительство каркаса

1. Согласно разметке и чертежу беседки из профильной трубы в местах расположения опорных стоек делают небольшие лунки.

Диаметр лунки для установки стоек — 30-40 см, глубина — 50 см.

1. Опоры опускают в ямки, предварительно обмотав гидроизоляцией для защиты от коррозии, заливают раствором бетона.

Чем больше размеры беседки, тем большее количество опорных стоек необходимо

1. После установки опорных столбов приступают к сборке каркаса. К верхней и нижней части стоек приваривают горизонтальные направляющие и диагональные распорки. Срезы обрабатывают напильником.

Из профиля можно делать не только беседки. На дачных участках часто встречаются гаражи, навесы, сараи, теплицы, выполненные из профильных труб.

Настил кровли

Когда каркас беседки из профильных труб собран, делают стропильную систему для будущей крыши. Для навесов со скатной крышей угол наклона металлических стропил не должен быть более 15 градусов.

Стропильная система имеет вид обрешетки с поперечными профилями, соединенными между собой, на которую укладывают кровельный материал. Для плоской кровли будет достаточно монтажа только металлических балок. Работа по установке крыши для шестигранной беседки более трудоемкая — все стропила крепят вокруг осевой стойки.

Кровельный материал крепят максимально надежно, в противном случае конструкция может не выдержать порывов ветра или атмосферных осадков

Монтаж, отделочные работы

После завершения всех работ приступают к отделке и декорированию готовой беседки. Снаружи стены обшивают поликарбонатом, с внутренней стороны — обычной фанерой, можно сделать деревянную или металлическую обрешетку. Многие высаживают вокруг беседки вьющиеся растения, кустарники.

Вариантов декорирования готовой беседки масса — все зависит от возможностей, фантазии и желаний мастера.

За и против создания беседки из металла

Сколько людей — сколько и мнений: одним по нраву беседка из профнастила, другие предпочитают видеть во время отдыха только натуральные, природные материалы и не признают ничего кроме теса или камыша.

А третьи свежему воздуху и вовсе предпочитают поход в клуб или кафе. И при этом каждая сторона найдет доводы в защиту своего выбора. Есть они и у любителей стальных конструкций. Вот их примерный перечень:

• Мобильность. Металлические беседки мобильны. Они легко устанавливаются на любых ровных площадках, а в случае необходимости, также, без особого труда демонтируются и транспортируются на другое место. Это удобно. Особенно когда дача не охраняется и возникает необходимость спрятать навес от вандалов.
• Дешевизна. Для постройки беседок чаще всего используется или доска сечением 150×50 мм или же профиль сечением 25×25 мм. Стоимость того и другого материала состоянием на 2018 год в Подмосковье составляет около 50 рублей за метр погонный. Вот только дерево сложнее в обработке, а это выливается в дополнительные расходы.
• Эстетичность. Сварные беседки — это всегда строгие геометрические формы: прямые линии, овалы, спирали и другие подчиняющиеся порядку фигуры. Сегодня они в тренде. А потому даже обладая лишь заурядным художественным дарованием, мастер создаст из металла если и не шедевр, то вполне достойную перголлу. При работе с деревом такой уверенности нет.
• Долговечность. Ничто не вечно в этом мире, но если сравнивать, то сталь таки выстоит подольше любой органики, а если беседка сделана из алюминиевого профиля, то у нее и вовсе есть все шансы пережить своих владельцев. Космический металл славится завидной живучестью.
• Легкость. Несмотря на то, что удельный вес дерева будет меньше, чем у проката, беседка из металлопрофиля всегда будет легче своего бревенчатого аналога. Связанно это с более высокими прочностными характеристиками стали, что позволяет использовать для решения одних и тех же инженерных задач менее объёмные, а значит, более легкие детали.
• Разнообразность дизайнов. Как бы ни хвастались краснодеревщики своими работами, но им никогда не угнаться за «кузнецами». Сталь позволяет реализовать практически любой дизайнерский замысел при этом, за небольшие деньги. Оно ведь конечно можно изготовить изящную арочную беседку и из досок, но во что она вам обойдется?

Немало доводов, не правда ли? Однако их все можно легко отбросить, если вы уже определились и решили строить из дерева. Но если только в процессе выбора, пускай вашим материалом будет металл.

Основные узлы пергол

Несмотря на простоту конструкции, нужно грамотно оценить нагрузку растений и снега. Поэтому соединения и крепежи создаются прочными, с добавлением уголков. Необходимо смастерить упоры и укосины для придания жесткости. При создании опор из камня или кирпича внутри должны быть металлические трубы.

Размеры

Берутся размеры прямо пропорционально территории. Если участок небольшой площади то пространство между стойками — 1,5 м. Для больших площадей, соответственно, расстояние больше.

Как соединять детали вверху

Особое внимание слелует обращать на узлы соединения. Наиболее простым способом является соединение стойки и главной балки с помощью красивого контрфорса. На опору сверху размещается балка и с помощью гвоздей укрепляется

Чтобы усилить выворачивание, набивается декоративный контрфорс. Больше жесткости постройке даст распорка или укосина

На опору сверху размещается балка и с помощью гвоздей укрепляется. Чтобы усилить выворачивание, набивается декоративный контрфорс. Больше жесткости постройке даст распорка или укосина.

Оформление края балок

Для разнообразия внешнего вида можно оформить края основных и вспомогательных балок. Чтобы запилы были одинаковыми, нужно сделать шаблон. Затем нужно прикладывать шаблон к заготовке и тоненьким карандашом обводить, дальше вырезать.

Удешевление конструкции

Брус и основные балки применяется не маленького сечения, поэтому стоит дорого. Дешевле будет, если к стойкам наверху с 2-х сторон прибить доски. Соединяются они гвоздями или болтами. Вместо основных балок вполне возможно использование двойных досок.

Поэтапное строительство

Чтобы сделать беседку, потребуется составить подробный план, по которому можно подсчитать количество необходимых материалов. В чертеже указываются тип конструкции, точные размеры, а также сведения о каркасе и обшивке.

Составляя чертеж, учтите, что существуют стандартные требования к беседкам и их габаритам. Высота конструкции не должна быть менее 2,3 м, а на каждого отдыхающего должно приходиться как минимум 4 кв. м площади постройки.

При этом чертеж можно составить самостоятельно или же выбрать готовый – оба варианта допустимы. Главное – соблюдение пропорций и размеров. План содержит вид постройки сверху и фронтальную схему сооружения.

Можно воспользоваться компьютерными программами и создать 3D-модель беседки, которая отразит каждую деталь будущего сооружения. Это особенно актуально, если постройка отличается сложной конструкцией. После составления проекта начинают сборку каркаса.
