Как сделать беседку из поликарбоната: фото, видео, чертежи

Строительство конструкций: первые шаги

Беседка для дачи из поликарбоната выполняется в открытом или закрытом виде. Используйте материал для стен и перегородок – вы сотрете визуальные границы между павильоном и красотами окружающего ландшафта. Начинать работы необходимо с проектирования месторасположения изделия.

Где поставить альтанку?

Небольшой вес конструкции обеспечивает ее устойчивость на любой почве. Специалисты рекомендуют выбирать место для садовых беседок из сотового поликарбоната следующим образом:

  • размещайте сооружение рядом с домом или постройте длинный козырек, который будет соединять придомовую часть с павильоном;
  • отличное решение – ровный и сухой участок на возвышенном месте;
  • предпочтительно установить изделие около водоема или в тени деревьев. Это немного уменьшит влияние солнечных лучей, которые притягивает сотовый материал.

Сделайте чертеж простейшего изделия с арочной крышей, учитывая стандартные параметры сотового (2,1х6 м) или монолитного (2,05х3,05 м) материала. На схеме учитывайте направление ветра, неровности грунта, тип постройки и ее общую массу.

Как подобрать тип альтанки?

Существует масса вариантов красивых поликарбонатных беседок, которые придутся по вкусу собственникам загородных домов:

  • в зависимости от наличия стен существуют открытые и закрытые постройки. Первый вид садовых беседок, выполненных из поликарбоната, создаст эффект единения с природой, а второй – защитит от дождя;
  • по способу монтажа изделия бывают стационарными и переносными. Мобильные позволят играть с дизайном ландшафта, а стационарная беседка своими руками требует надежного фундамента;
  • сложность конструкции определяет конфигурацию навеса из поликарбоната для беседки – на опорных столбах или фантазийного.

Оснастить изделие можно мангалом, барбекю или оставить в первоначальном виде.

Идеи дизайна павильона

На стилистику предназначенной для дачи стильной беседки из сотового или цельного поликарбоната может повлиять любая мелочь. Идеей оформления станет фотография из Интернета, но можно воспользоваться готовыми вариантами:

  • создайте привлекательный навес из поликарбоната с гофрированием. Выдержите его в трендовом эко-стиле, соорудив каркас из древесины;
  • поиграйте с чертежом, выбрав необычную форму альтанки – один лист разместите близко к грунту, а второй оставьте незамкнутым;

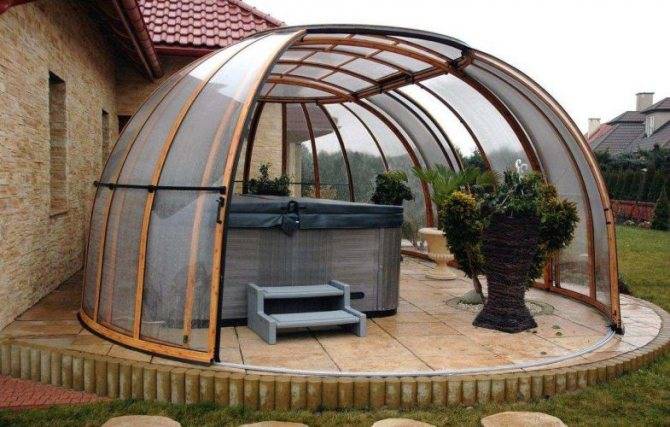

  • куполообразная оранжерея с открытыми стенами – прекрасная возможность отдохнуть в экологически чистых и комфортных условиях;
  • конструкции из профиля и поликарбоната придайте классический вид. Она будет немного пафосным, но торжественным решением для участка в пейзажном или версальском стиле;
  • ценителям максимальных удобств понравятся арочные конструкции с остеклением, павильоны около бассейнов, дополненные ковкой или крышей-куполом.

Соорудите пристройку к дому, сделав из поликарбоната навес для вашей беседки в виде продолжения кровли. Выход организуйте с внутренней части двора. В такой альтанке будет тепло даже зимой.

Выбор материала

Чтобы беседка из поликарбоната своими руками была построена технологически верно, учитывайте следующие критерии выбора материала:

  1. Ширину сотового или монолитного листа. В первом случае этот показатель равняется 2,10 м, а во втором – 2,05 м.
  2. Длину профилей. Монолитные выпускаются длиной до 6 м, а сотовый поликарбонатный пластик – до 12 м. Нарезку пластин можно заказать у производителя.
  3. Светопрозрачность. Пропускная способность монолитного типа материала – выше, а сотовый пропускает 88 % лучей.
  4. Изоляционные показатели. У сотового типа поликарбоната уровень шумо- и теплоизоляции выше.

Обе разновидности полимерных пластин имеют травмобезопасные края, не трескаются и не скалываются. Практичные беседки и прочные навесы из различного поликарбоната могут иметь функциональное или декоративное значение.

Подбираем каркас

Чтобы сделать беседку из поликарбоната своими руками, понадобиться определиться с типом несущего каркаса. Древесина и металл – популярные материалы для настила поликарбонатных листов. Металлические детали будут прочными, надежными, но древесину проще монтировать. При эксплуатации сооружение требует ухода: металл периодически красят, а дерево – обрабатывают противогнильными пропитками.

Пошаговая инструкция

Составление чертежа

В первую очередь следует составить чертеж будущего строения

Важно соотнести размер беседки с габаритами рядом стоящих сооружений, чтобы общая картина была гармоничной. Кроме того, чертеж отражает размер постройки, ее фасадное изображение и разрез, необходимость в обустройстве фундамента

Перед постройкой беседки из поликарбоната нужно составить подробный чертеж

Так, для простой переносной беседки размером 2,4x2x2,3 м понадобится прямоугольная профильная труба 25x25x1,6 мм и сам поликарбонат для навеса. В такой беседке хватит места для столешницы (2,1×0,75 м) и двух лавочек (по 2,1 м каждая).

Фундамент

Если планируется возведение беседки с большой площадью, без надежного основания не обойтись. Правильно заложенный фундамент обеспечит устойчивость строению. Закладка фундамента включает следующие этапы:

  • тщательная разметка территории и определение мест установки несущих столбов для будущего каркаса беседки;
  • установка несущих опор может сопровождаться заливкой площадки-основы для строения;
  • несущие опоры устанавливаются в подготовленные ямы на глубину примерно двух кирпичей. Когда столбики установлены, ямы засыпают отсевом и заливают цементным раствором;
  • после этого следует выждать несколько дней, чтобы цемент окончательно схватился. В качестве дополнительной защиты можно укрыть места установки опор пленкой, чтобы в раствор не попала дождевая вода.

Сбор каркаса

Когда цемент застыл, а площадка смонтирована, можно приступать к сбору каркаса беседки. В качестве материала обычно используют дерево или металл. Первый вариант привлекателен своей доступностью и простотой обработки, второй – прочностью, долговечностью и устойчивостью к неблагоприятным атмосферным явлениям. В качестве соединительных элементов для деревянного каркаса используют саморезы или гвозди, для металлического – сварку или болты с гайками.

Все детали основы беседки следует соединить между собой в строгом соответствии с чертежом, чтобы сооружение было прочным и надежным.

Соединяйте детали каркаса чётко по чертежу, чтобы получить хороший результат

Остекление поликарбонатом

Когда каркас возведен, можно приступать к монтажу листов поликарбоната. Теперь все зависит от вашей фантазии. Можно взять несколько разноцветных листов материала, и создать настоящие коллажи из цветных элементов. Поликарбонат легко разрезать обычным электрическим лобзиком, предварительно нанеся контуры будущей детали на цельный лист. Придать деталям необходимый изгиб можно самостоятельно, без помощи дополнительных инструментов.

Полезно знать: как и чем лучше резать поликарбонат в домашних условиях.

Важные этапы строительства

Фундамент

Так как беседка представляет из себя металлическую конструкцию, то целесообразно будет сделать максимально простой и дешёвый фундамент из блоков. Их можно сделать самостоятельно из раствора бетона или купить готовые полнотелые фундаментные блоки 20 на 20 на 40 см.

Под размеры 3 на 3 метра

Под беседку 3 на 4 метра

Фундамент из блоков (лучший вариант для металлической беседки)

Сварка металлического каркаса

Сварка металла — основная работа при самостоятельном возведении беседки

В отличие от дерева, которое можно соединить саморезами, металл придётся варить. Для этого вам понадобится сварочный аппарат, электроды и умение варки.

Нижняя обвязка

Поверх фундамента укладываются металлические трубы, служащие основой всей конструкции. Размеры металла должна быть побольше, так как именной на нём будет держаться вся масса беседки вместе с людьми (фундамент не в счёт, он из бетона).

Фундамент из блоков

Обвязка из металла под беседку (на столбах)

Стойки

Для возведения стен необходимо установить вертикальные стойки, которые привариваются к металлу нижней обвязки. В зависимости от величины беседки количество столбов может кардинально отличаться.

Например, для беседки из металла 3 на 4 метра количество стоек составляет 11 штук (по 4 с боковых сторон, 2 на входной проём и 1 на заднюю стенку).

Готовый каркас из 11 столбов

Если форма постройки имеет количество граней более четырёх, то на каждую из них необходимо будет установить столб. Это наглядно показано на шестигранной беседке (фото ниже). Для классической квадратной постройки количество стоек может быть минимальным.

Четыре основные стойки и 2 под дверной проём

Шесть столбов для шестигранной формы

Крыша

Проект четырёхскатной крыши из металла

Для верхней части беседки лучше использовать материал не тоньше, нежели вертикальные стойки.

Помимо кровельного материала (в нашем случае это лёгкий поликарбонат, но всё же), крыша должна будет выдержать нагрузки ветра и снега, который может ощутимо деформировать стальные трубы.

Важную роль играет дополнительная удерживающая опоры (ферма). В зависимости от формы крыши, её конструкция будет отличаться, поэтому предлагаю изучить несколько вариантов на фотографиях ниже.

Круглая

Шестигранная

Монтаж поликарбоната

Листы данного материала можно использовать для двух частей беседки:

  1. Как кровля на крышу.
  2. Как обшивка на стены.

Про монтаж поликарбоната на крышу можно почитать в другой публикации, где мы этот вопрос осветили подробно. Там есть прекрасная видеоинструкция, которая наглядно покажет с чего начинать и чем заканчивать укладку.

Инструкция по монтажу поликарбоната

Обшивка стен происходит по схожей технологии, монтаж также осуществляется с помощью саморезов с шайбой.

Полезные советы по укладке вы можете посмотреть в видео, представленном каналом на Youtube «Zenon Video». Там вы увидите полезную информацию для тех людей, которые никогда не работали или только начинают осваивать поликарбонат.

Обзор конструкций ↑

Это небольшое строение предназначено для защиты от погодных факторов — дождя и прямых солнечных лучей. В подавляющем большинстве случаев конструкция беседки рассчитана на эксплуатацию в летний период. В ней не предусмотрены меры по утеплению и поддержанию комфортного уровня температуры.

На первом этапе выбирается оптимальный тип строения. Он зависит от планируемой общей площади беседки и месторасположении на участке. Рассмотрим основные виды конструкций.

Каркасная

В качестве основы стальной или алюминиевый (что очень редко) каркас. Зачастую для него не предусматривается фундамент, так как такой вид беседки нужен для мобильности — возможности быстрого переноса по территории участка. Поликарбонат устанавливают в качестве кровли и боковых стен. К преимуществам можно отнести следующее.

  • Возможность самостоятельного изготовления, применяя методы сварного соединения или механического.
  • Необязательное обустройство фундамента облегчает трудоемкость работ.
  • Каркас можно установить в основу для скамеек и стола.

Стационарная

Она представляет собой практически полноценное строение из кирпича, шлакоблоков или заливного бетона. В этом случае обязательно делается фундамент, на который устанавливаются опорные колонны из вышеперечисленных материалов для монтажа поликарбонатной крыши. Если применять подобную схему возведения, то можно сделать строение достаточно большой площадью. Обычно в нем помимо необходимой мебели можно расположить печь, барбекю или аналогичные им приборы для приготовления пищи.

Совет
Однако для самостоятельной постройки такого здания потребуется намного больше материалов усилий и времени. Поэтому в большинстве случаев предпочтение отдается каркасным конструкциям с применением поликарбонатных листов.

Сочетание поликарбоната и дерева

Легкость и воздушность поликарбонатного листа прекрасно может дополнить естественную привлекательность ажурного каркаса из дерева. Если Вы отдали предпочтение такой конструкции, можете не беспокоиться, на участке она будет смотреться прекрасно, посмотрите один из примеров этого на фото ниже:


Дизайн деревянной беседки с крышей из поликарбоната

Единственный недостаток такого сооружения в том, что по причине высокого удельного веса материала оцилиндрованного бревна, для его установки потребуется строительство фундамента. Соответственно, постройка теряет такую важную характеристику, как легкость конструкции, но зато выигрывает в красоте внешнего вида

Как сделать беседку из поликарбоната своими руками

В первую очередь необходимо определиться с конструкцией и размерами.

Габариты

Считается, что для компании из трех-шести человек достаточно внешних габаритов 2х2 м, но оптимальна сторона 3 м и более (в противном случае дождь может намочить сидящих под навесом людей). В целом размеры беседки рассчитываются индивидуально, исходя из размеров свободной площадки, предполагаемого количества пользователей и обстановки.

Тип материала навеса/ограждения

Далее необходимо определиться с типом поликарбоната – сотовый или монолитный.

С сотовым все понятно – это две тонкие пластины, соединенные поперечными перемычками, своего рода «ребрами жесткости». Кстати, при выборе этого вида материала необходимо помнить о том, что гнуть их можно исключительно вдоль ребер, ни в коем случае поперек – лист может просто лопнуть.

Монолитный поликарбонат внешне очень напоминает оргстекло и во многом близок к нему по характеристикам. Он выпускается в виде плоских панелей и профиля с волной – по аналогии с профнастилом и шифером. Плоские панели можно гнуть, профиль с волной лучше укладывать на плоские скаты.

Гнуть сотовый поликарбонат по форме каркаса можно только с определенным радиусом, зависящим от толщины листа.

Обратите внимание на:

  • радиус изгиба. В таблице он указан в метрах и представляет собой радиус дуги каркаса. Уменьшать это число нельзя, лист лопнет (возможно, не сразу), увеличивать можно;
  • расстояние между стропилами и планками обрешетки. Они выбраны для указанной расчетной нагрузки (100, 160 и 200 кг/м.куб.), определяемой как нагрузка от веса материала плюс максимальная снеговая нагрузка в регионе. Подробнее узнать о правильном выборе шага стропил и уточнить снеговую нагрузку для региона можно здесь.

Для монолитного поликарбоната правила изгиба проще – он лучше «ложится» на конструкции и допускает меньший радиус изгиба. Однако для совсем малых радиусов (в одну-две толщины листа) применяется специальное оборудование.

Материал каркаса

Оптимальным материалом для создания каркаса считается профильная труба (с квадратным или прямоугольным сечением, реже круглым) и брус. При этом размеры сечения профильной трубы выбирают исходя из условия прочности, но обычно стойки имеют минимальный размер по стороне (диаметру) 40 мм, стропила и обрешетка – не менее 20 мм. Для крупных сооружений размер сечения увеличивается пропорционально.

Брус и доска, используемые для каркаса, соответственно должны быть:

  • для стоек – от 100…150 мм по стороне (например, брус 100х200 мм или 150х150 мм);
  • стропила (элементы ферм) – от 50 мм;
  • обрешетка – от 20х40 мм.

Если для поддержания крыши используются не одиночные стропила, а фермы, сечение деталей (кроме стоек) можно уменьшить на 10…15%, за счет жесткости связанной конструкции этого будет достаточно.

Вид закрепления опор в грунте

Как уже говорилось, чаще всего опоры бетонируют. Глубина ямы под бетонирование должна быть не менее ¼ высоты стойки, глубина бетонирования – не менее 1/5 высоты. Для крупных конструкций с ограждением также из поликарбоната и легким каркасом, а также в условиях сильного постоянного ветра/разнонаправленных ветров рекомендуется увеличить глубину бетонирования до 1/3 высоты сооружения.

Варианты заглубленных опор: 1 – установка с трамбовкой грунта (с добавлением песка/щебня), 2 – с частичным бетонированием, 3 – с бетонированием на всю глубину, 4 – бетонирование с добавлением щебня и уплотнением бетона. Глубина бетонирования дана из условия высоты стоек примерно 2,5…3 м

Внешний вид беседки

Самой простой и бюджетной считается конструкция в форме бабочки. Лист поликарбоната изгибают, превращая его одновременно в крышу и стены сооружения. Готовая беседка отличается легкостью и изящностью.

Беседки для дачи из поликарбоната в форме сферы (на фото) стали популярны благодаря оригинальному виду. Чтобы построить данную конструкцию собственными руками, владелец должен уметь работать с раздвижными системами и гнутым профилем.

Беседку для дачи из поликарбоната можно использовать как веранду, летнюю кухню, столовую. Помимо практической данная конструкция выполняет еще и декоративную функцию. Она придаст участку эстетически завершенный вид, сделает его уютным и по-домашнему теплым.

Сборка каркаса и беседки

Порядок действий на этом этапе не отличается сложностью. Все начинается с установки несущих опор. Обычно их крепят к уже имеющимся закладным элементам. Если указанные детали в приобретенном комплекте отсутствуют, опоры фиксируют посредством бетона.

Следующим шагом становится непосредственно сборка. Ее проводят в безветренную погоду, руководствуясь следующим планом:

  1. Формирование отдельных секций на ровной горизонтальной поверхности.
  2. Присоединение готовых деталей к несущим опорам.

Последний этап – строительство крыши. Владельцы ориентируются на толщину поликарбоната и количество прогонов. Расчет довольно прост: если первый показатель варьируется от 8 до 16 мм, то второй не должен превышать 100 см.

Перед началом монтажа необходимо запастись герметиком, саморезами, профилями из алюминия или пластика. Пленку с панелей убирают только после их фиксации. Необходимо отметить, что цветное покрытие греется гораздо быстрее прозрачного.

Беседку не следует строить одному. Напарник подстрахует в опасные моменты. Они часто возникают при обустройстве крыши. После крепежа деталей, необходимо избавиться от скопившегося мусора.

Подготовительные работы

Если за работу берется профессиональный строитель, то можно выбрать любой вид деревянных беседок. Но если вы новичок в этой сфере, то рекомендуем выбрать и построить элементарную конструкцию, которая включает двухскатную кровлю.

Что входит в постройку:

Примерный чертеж квадратной беседки

  • квадратная основа, стороны составляют два метра;
  • стойки для опоры;
  • средняя обвязка, которая изготовляется на высоте семьдесят сантиметров от уровня пола;
  • кровля двухскатного типа.

Если вы приняли решение сделать беседку с непрозрачной обшивкой до уровня обвязки, то рекомендуется устанавливать стационарные укосины. Их длина всего пятнадцать сантиметров, но они значительно укрепят готовую постройку. С одной из сторон квадратной или прямоугольной беседки, должен быть вход. Конструируется он на расстоянии не более шестидесяти сантиметров от угловых стоек. Ширина проема должна быть около 81 см.

Теперь расскажем немного о кровле. Стропила на такой беседке, должны иметь длину в два метра. Если планируется изготовлять выступающую кровлю, то необходимо знать, габариты будущего сооружения будут два с половиной квадратных метра с каждой из сторон.

Этих показателей будет хватать для полноценного отдыха в кругу семьи. Стоит знать, что беседка своими руками из дерева пошагово может быть возведена за счет разнообразных пород. Выбор конкретного дерева будет зависеть от предпочтений и финансовых возможностей.

Определяемся с породой дерева

Основное на что делается акцент – на сырье и на выбранный способ конструирования беседки. Какому варианту дерева лучше отдать предпочтение:

  1. Сосна. Материал из сосны обладает высокой стойкостью к гниению и механическим воздействиям. К недостаткам материала относят, легкость поражения дерева различными грибками.
  2. Ель. Обладает такими же качествами, как и сосна, но более стойкая к появлению грибка.
  3. Лиственница. В отличие от представленных пород выше, эта крепче. Конструкция из нее будет менее подвержена воздействию влаги. К недостаткам относят только более сложную обработку и легкость раскалывания.

Если возводится беседка своими руками из дерева, то рекомендуется выбирать именно материал из этих трех пород деревьев.

А теперь выберем внешний тип элементов для строительства:

  1. Если выбраны для строительства оцилиндрованные бревна, то они подходят для возведения рубленых конструкций. Данный материал не обработан, но именно поэтому имеет прекрасный и натуральный вид. Если вы новичок в строительной сфере и выбрали для конструирования рубленую беседку, то именно бревна подойдут для ваших работ. Процесс сборки беседки из данного материала отличается легкостью. Но к сожалению материал имеет недостатки. К недостаткам относят усадку материала, появление трещин и появление грибка или плесени.
  2. Брус с красивым фактурным видом. Если выбран данный способ конструирования беседки, то используется для работ брус 10х10 см. Кстати именно они часто изготовляются из вышеперечисленных пород деревьев. Брус считают одним из наиболее удобных элементов для работы. Он имеет преимущества. Материал не подвержен гниениям и время на работу с ним сокращается.
  3. Идеально подходит для изготовления беседок доска. К этому материалу можно отнести блок-хаус, который обладает выпуклостью с одной из сторон. Этот показатель дает возможность имитировать цельное бревно. Применяют такие доски даже специалисты. Но сам материал можно рекомендовать тем, кто решился на строительство впервые и нет возможности заручиться помощью.
  4. ОСБ плита. Её можно применять для обшивки беседки, а также для пола. Стоит брать плиты толщиной не менее 9 мм. Их обязательно нужно будет обработать антисептиком либо краской.

Выбрав материал предлагаем узнать, как возводится беседка своими руками из дерева пошагово, но предварительно нужно собрать необходимый инструмент.

Что подготовить кроме материалов

Перед тем как начать основной рабочий процесс и строительство беседки своими руками из дерева используя пошаговую инструкцию, нужно позаботиться о подборе нужного инструментария. У вас должны быть:

  • пила циркулярная;
  • рубанок работающий от электричества;
  • паркетка;
  • лобзик;
  • шуруповерт;
  • дрель и сверла подходящего диаметра;
  • молоток и стамеска;
  • уровень;
  • метр;
  • лестница;
  • саморезы;
  • болты с гайками;
  • уголки для угловых соединений;
  • строительный степлер.

Проект металлической беседки

Ввиду того что летние беседки своими руками из поликарбоната сделать несложно, то можно нарисовать простой эскиз или взять за основу готовый проект, и в него внести коррективы, изменив все (или только некоторые) размеры по своим потребностям.

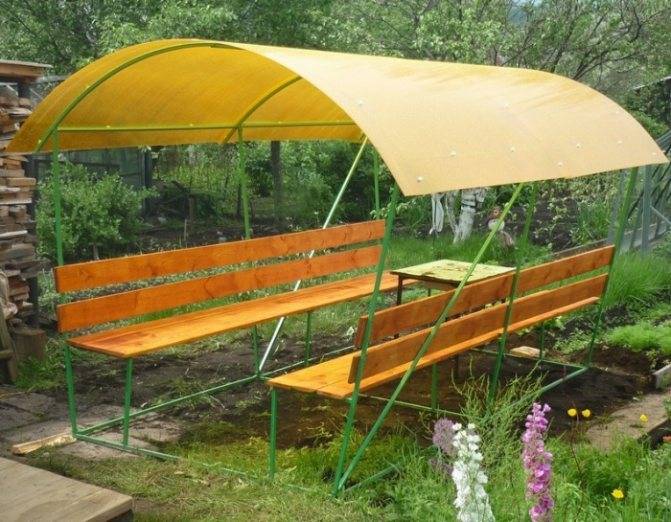

Наиболее простой способ изготовления каркаса для переносной беседки из поликарбоната заключается в сваривании профильных труб, предварительно разрезанных на куски нужной длины, в соответствии с чертежом. Для удобства в конструкцию включены скамейки и стол, которые являются одним целым с каркасом беседки. Полукруглая крыша очень удобна для того, чтобы на ней закрепить сотовый поликарбонат.

Также можно столик сделать переносным, не привязывая его к раме.

Разобравшись, как построить беседку из поликарбоната своими руками, рассмотрим нюансы, с которыми можно столкнуться при изготовлении многогранной конструкции.

При изготовлении более сложной конструкции шести- или восьмиугольной формы потребуется приложить больше усилий и быть еще внимательнее. Одним из сложных моментов является отрезание профильных труб под нужным углами точная стыковка при выполнении сварочных работ. Кровля такой беседки будет сделана из сотового поликарбоната, а бока можно обшить другим материалом или приспособить под остекление.

Строительство крупногабаритной беседки своими руками из металла и поликарбоната чаще всего связано с изготовлением фундамента.

Но фундамент нужен не во всех случаях, так как беседки из профиля довольно часто устанавливаются на ровном основании, в частности, на тротуарной плитке.

Что касается фундамента, то когда строится беседка из поликарбоната своими руками, столбчатый тип наиболее практичный. По количеству опор на грунте делается разметка, затем буром делается лунка, глубиной не менее 50 см и в ней бетонируется металлическая опора. В том случае, когда каркас будет собран из брусьев, то после выставления в одной плоскости бетонируется отрезок асбоцементной трубы Ø150 мм.
