Типы скважин
Существуют три типа скважинных конструкций, которые отличаются друг от друга глубиной залегания водоносных слоёв:
- Артезианская скважина.
- Фильтровая скважина на песок.
- Абиссинская скважина.
Невозможно вырыть артезианскую скважину своими руками, без привлечения специальных служб. Их вырывают на глубину примерно 40 м, на такой глубине часто залегают твердые породы, что делает вырывание скважины еще более трудоемким процессом.
Фильтровые конструкции. Наиболее распространенная разновидность сооружения. Достигают глубины до 40 м. Песчаная почва обладает большим количеством водоносных слоев. Скважина обладает большим сроком эксплуатации, подойдет для небольшой семьи.
Абиссинская скважина. Подойдет для участков, на которых водоносные слои залегают недалеко от поверхности. Для создания потребуется вбить в почву трубу с заостренным концом, а сверху поставить колонку. Конструкция подойдет для одного человека, рациональнее соорудить несколько конструкций.
Немного теории
Буры подразделяются на:
- ложковые буры
- змеевиковые буры
- буровые долота (наш случай)
Ложковый бур
Применяют, в основном, для местности с пластичными породами (грунт в виде смеси песка и глины, или просто глиняный). Здесь можно воспользоваться двумя вариантами исполнения. Первый вариант – это когда низ ложки выглядит ковшеобразным резцом. При этом с левой стороны он в виде резца, а с правой – как поперечный выступ. Второй вариант – сделать ложку из трубы, подобрав для этого трубу с самым подходящим диаметром.
Змеевиковый бур
Бур внешне похож на бурав по дереву. Применяют его для бурения плотных суглинков. Действие змеевикового бура подобно действию штопора. Вращаясь, он вкручивается в породу. Режущее лезвие змеевика выглядит в форме хвоста ласточки. Оно обязательно должно быть закаленным. Самостоятельно изготовить такой бур будет непросто, поэтому можно просто приспособиться, заменив его ледовым буром или отрезками винтовых шнеков.
Буровые долота
Применяются для бурения твердых пород и каменистых отложений. Для проходки различных пород здесь важен применяемый угол заострения. Для твердых пород он составляет от 110 до 130 градусов, для более мягких пород – от 30 до 70. Также долота различаются между собой по форме, опять же в зависимости от породы. Именно их мы рекомендуем при создании самодельной буровой установки на воду.

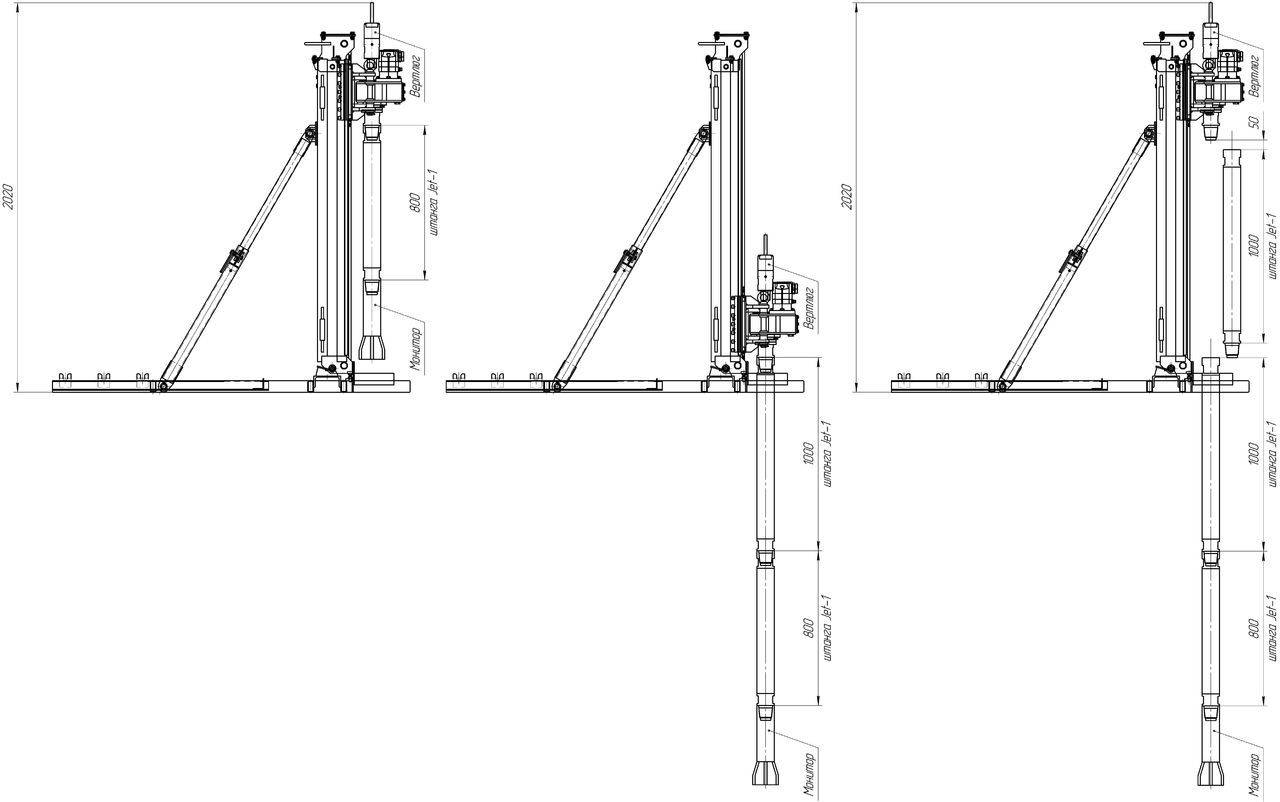

Сам бур состоит из вертлюга, буровой штанги и лопастного бура. Через вертлюг подается буровой раствор к шлангу, находящемуся внутри штанги. Эту деталь самостоятельно изготовить не удастся, так как для этого требуется точное оборудование. Если не будет полной герметичности, может произойти утечка раствора.
Штанга – это приспособление для передачи вращения от рук к буру, или от двигателя к буру. Также, как уже было сказано выше, через нее идет шланг для бурового раствора. Эти элементы бура имеют длину от метра до 1,8 метра. Но длину можно и нарастить. Это делается при помощи замков с прямоугольной резьбой.
Лопастный бур обычно имеет две лопасти и используется непосредственно для бурения. Интересно также будет знать, что существуют еще желонки. Они нужны для бурения скважин ударно-канатным методом на рыхлых, сыпучих, водоносных слоях грунта. Желонки служат также для очистки скважин после того, как поработает долото или от скопившегося ила, мешающего притоку воды. На тросе желонку сбрасывают в забой, в ее полость входит грунт открывая клапан. При поднятии клапан закрывается и удерживает грунт внутри желонки.

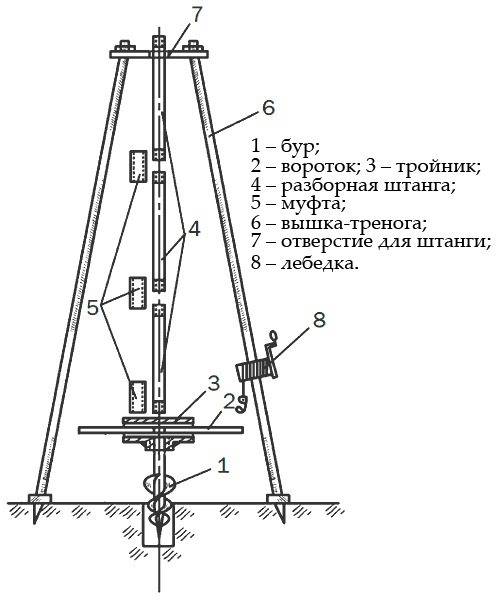

Что касается вышки. Ее высота до пяти метров. Конструкция в виде треноги, сверху находится канатный блок. При ударном бурении здесь используется балансир. При этом инструмент со штангами с метровой ли полутораметровой высоты сбрасывается в забой. Балансир представляет собой крепкую доску или деревянный брус.
На этом наша вводная статья закончиться. Как видите, буровая своими руками не такой уж не решаемый вопрос. В следующем материале мы перейдем к практической части с рекомендациями, чертежами и примерной сметой.
Несколько фото и видео самодельных буровых в работе.
Процесс работы с желонкой
https://youtube.com/watch?v=hshE6a4XReg
БУ: нюансы
Буровая установка для бурения скважин представлена специализированным оборудованием и сооружениями, работающими на одну цель. В зависимости от конструкции, назначения и состава буровой определяются факторы сверления скважины.
По типу привода БУ делят на:
- работающие на дизтопиве;
- комбинированные (дизель + электроэнергия);
- действующие от электричества;
- работающие от взаимодействия электроэнергии с гидравликой.
По виду деятельности буровые подразделяют в зависимости от предполагаемых работ: технического, разведывательного или эксплуатационного плана.
Буровая установка своими рукамидля скважин предполагает использование определенного типа МГБУ (малогабаритных буровых установок):
- Ручная роторная. Метод считается мало затратным, но слишком трудоемким. Это самый простой способ бурения, при котором эксплуатируется труд нескольких человек, работающих вручную (вместо электрического мотора). Такой тип установок применяют редко, а электромотор применяют с целью поднятия бура на поверхность.
- Установка роторно-бурового типа действует на базе процесса гидробурения.
- Ударно-канатная БУ. Главные рабочие инструменты в этой буровой – долото и протянутый трос с желонкой. Часто применяют ударно канатное бурение скважин своими руками.
- Шнековая. Не требует предварительно промытой скважины. Установка шнекового бурения работает на основании того, что грунт выбирают шнеком.

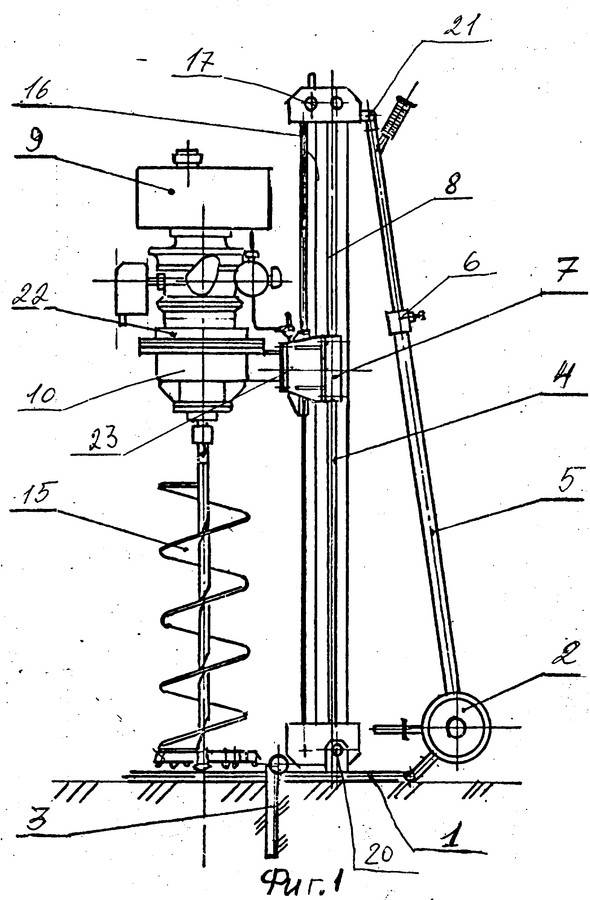

Самое простое приспособление, которое предназначно для бурения скважин — это ручная шнековая буровая установка. Для работоспособности данного приспособления используется электромотор, который вынимает на поверхность бур
Сначала определяются с методом бурения скважины. Часто применяют малогабаритные буровые установки, основанные на ударно-канатном принципе работы. Посредством груза разрушаются слои почвы, которая падает на дно скважины. Грунт поднимают наверх и продолжают бурить поверхность, пока не достигнут рассчитанной глубины.
Почву вынимают с помощью бура, который вращается. Это трудно и легко одновременно. Сложность заключается в запутанном строении агрегата, мощных размерах и дороговизне оборудования. Некоторые элементы для такой установки самостоятельно создать не получится, их заказывают в профильных магазинах или у токарей. Легкость в том, что затрачивается немного физических усилий.
Как сделать бур своими руками
Любой умелец может самостоятельно сконструировать уникальную машину для бурения из имеющихся у него материалов и подручных средств. Однако для сборки нужны хотя бы основные умения обработки металлов и навыки слесарных работ.
Изготовление простейшего бура под воду
Самый простой в изготовлении бур, не имеющий шнековой спирали, выполняется из ручки и полотна для бурения. Роль ручки может играть труба из металла диаметром не более 3 см. Если металлической трубы нет, ее может заменить деревянный элемент. Для полотна бура необходима полоса стали.
На рабочую часть полосы прикрепляется петля-наконечник. На другой стороне формируется прорезь для ручки. При бурении наконечник-петля забивается небольшим количеством почвы, которую вытаскивают на поверхность. Затем действия повторяются. Для получения скважины нужной глубины несколько полос стыкуют и вращают конструкцию.
Есть и другой вариант изготовления. Возьмите полосу стали длиной примерно полтора метра, шириной от 5 до 10 см, толщиной около 1 см. Сделайте отступ от края полосы 8 см, прорежьте щель 150х2 мм. Другой конец полосы согните в круг для вставки рычага-ручки.
Рабочий край металла нужно разогнуть от щели в разные стороны, образовав овал. Ленту около наконечника нужно обрезать, чтобы получилось острие. Его нужно заточить и отогнуть в противоположном направлении. Далее в кольцо следует вставить ручку рычага. Она даст аппарату возможность совершать вращательные движения.
Изготовление шнекового бура
Для изготовления аппарата такого вида потребуется труба с толстыми стенками, стальной диск диаметром будущей скважины и толщиной не менее 6 мм. Если нет стального диска, его можно заменить диском от циркулярной пилы того же размера.
К трубе приваривают острый стальной наконечник, при его отсутствии просто затачивают край трубы до получения остроты. Затем диск режут на половины. Края этих половин подтачивают до получения зубцов.
Обе части диска приваривают к трубе, отступив от заостренного края трубы с разных сторон на 13 см под углом 65 градусов. Угол между получившимися винтовыми частями должен быть равен 40 градусам.
Винтовой аппарат более сложен в изготовлении. Здесь потребуются стальные полосы, которые прикрепляются к трубе витками.
Сборка ложкового бура
Если планируется бурение скважины на подвижных грунтах с мягкой почвой, лучше всего использовать самодельный ложковый бур. В таком случае разрыхление почвенного слоя будет проводиться донной и боковой поверхностями конструкции.
Прежде всего, необходимо подготовить чертежи и все необходимое. Для изготовления бура такого вида нужны: толстостенная труба со стенками более 5 мм, сварочный аппарат, слесарные инструменты.
По продольной стороне трубы пропиливают широкий разрез. Ширина этого разреза напрямую зависит от вида грунта. Чем меньше рыхлость почв, тем срез должен быть шире, и наоборот. Трубу выравнивают и расширяют, придавая ей форму ложки. Работа ведется при помощи молота и лома. Кромки обтачивают, внизу конструкции прикрепляется сверло. В верхней части трубы устанавливается штанга со сдвигом на 1 см к оси трубы.
Изготовление ударно-канатного бура
При ударном способе бурения скважины применяются два инструмента: острая труба и желонка. Для желонки нужен прочный сплав, устойчивый к повреждениям и деформации. Лучше всего подойдут сталь и чугун. Такие буры пригодны для разработки водоносных жил глубиной до 10 метров.
Для конструирования потребуется труба длиной около 85 см и диаметром 6 см, шар из стали диаметром 4 см, шайба, металлическая решетка из прутьев. Шайбу плотно фиксируют на конце трубы. Размер седла должен соответствовать диаметру шара. Сверху трубы приваривается решетка. Она препятствует выпадению шара. Здесь же прикрепляется дуга из металла для установки желонки на трос или прочный шнур. Чтобы конструкция была более прочной и эффективной, на нижнюю часть желонки можно присоединить зубья для разрыхления грунта.
Способы соединения буровых труб
Для проходки больших расстояний бур под воду удлиняют с помощью полых стальных труб стандартного диаметра 21,3, 26,8 и 33,5 мм длиной от 1500 до 2000 мм, которые соединяют между собой следующими способами:
Резьбовой. В данной технологии для соединения используют наружную резьбу, которую нарезают на одном трубном конце, и внутреннюю на переходных муфтах, представляющих собой короткие цилиндрические отрезки с диаметром, соответствующим нижней точке трубной резьбовой насечки. Нарезку проводят вручную плашками с помощью плашкодержателей по старой советской методике или современными более удобными приспособлениями — круппами. После нанесения резьбы на внутреннюю сторону переходных муфт и наружную оболочку труб с одного конца, к их другому краю приваривают муфту, удлинение производится накручиванием последующих труб в муфты предыдущих.
Болт и резьбовая муфта. При данном методе к одному торцу трубы приваривают болт большого диаметра, а к другому — длинную гайку в виде муфты с внутренней резьбой, соответствующей наружной у болта, при соединении трубных элементов их накручивает друг на друга до упора. Технология напоминает стыковку выпускаемых заводским способом буровых штанг, заводские соединительные головки можно приварить или прикрутить к резьбе вместо болтов и муфт.
Болтовое соединение и головки для буровых штанг
Штифтовой. Стыковка труб с помощью штифта — наиболее оптимальный метод, обеспечивающие высокую скорость соединения и разборки удлиняющих штанг, для его реализации к одной стороне каждой из труб приваривают внутреннюю муфту, надевают на нее следующую трубу и сверлят в них отверстия на некотором расстоянии от края. Затем просовывают в сквозной канал двух состыкованных труб штифт, препятствующий их рассоединению.
Недостатком штифтового крепления является возможность выпадения из отверстий, самым простой вариант устранения этого недостатка — использование для крепежа резьбового болта с гайкой. Правда, данное решение неэффективно для быстрого соединения, к тому же при использовании в земле резьба постоянно забивается грязью, что значительно замедляет сборку и разборку удлиняющего трубопровода. Более эффективно использование штифта с фиксатором, представляющим собой врезанную в его торец поворотную пластину по аналогии с конструкцией, применяемой для сборки строительных лесов. Но и эта система также имеет недостаток, связанный с использованием отдельных элементов, которые могут быть утеряны, также при вращении труб удлиняющей штанги в жестком грунте высока вероятность деформации и повреждения ослабленных штифтовых концов с ограничивающими пластинами.
Конструкции штифтов
Лучший метод решения проблем, связанных с недостатками штифтовых соединений — использование специальной конструкции, в которой к трубе напротив сквозного отверстия приваривается п-образная пластина со вставленным штифтом, а в его корпус через проделанный сквозной радиальный канал вставлен ограничительный штырь. Ограничитель препятствует потере штифта с выпадением его из узла, а также является элементом, с помощью которого двигают штифт по сквозному отверстию, соединяя и размыкая трубопровод. Также наружная п-образная стальная пластина защищает штифт и ограничитель от повреждений при вращении в земле.
Если приведенная выше конструкция кажется слишком сложной для изготовления в бытовых условиях, неплохим вариантом является приобретение штифта заводского производства для крепления почвенных буров, представляющего собой болт с гладкими стенками, в шляпке которого просверлено отверстие и вставлен жесткий проволочный ограничитель, огибающий трубу и одеваемый с другой стороны на торец гладкостенного болта.
Вариант быстрого соединения скважинного бура штифтами
Монтаж бура с помощью треноги
Тренога — это ударный механизм для бурения водных скважин. Механизм треноги используется для облегчения работы с помощью стакана. Такой аппарат можно сделать из дерева (сучков не должно быть) или же из трубы (металлопрофиль тоже подойдёт). Длина каждой из трёх частей должна составлять 3−4 метра. После этого на каркас крепится металлический трос, а на нём закрепляется соответственно буровой стакан.
Буровая установка такого типа является довольно компактной и имеет хорошую прочность. Понять принцип работы подобной конструкции несложно. Стакан, ударяясь в грунт, выбирает его на своём пути в себя. Таким образом, за один удар проделывается скважина от 20 сантиметров до 1 метра, это зависит от типа грунта. Процесс бурения будет проходить проще, если место предварительно обработать водой и делать так время от времени. Также периодично необходимо очищать буровой стакан от набитого грунта.
Использование обсадной трубы
В процессе бурения можно сразу опускать трубу вместе с буром, но тогда его диаметр должен быть меньше самой трубы, так как он в ней должен свободно передвигаться. При выполнении работы необходимо постоянно следить за влажностью грунта. Если пропустить водоносный слой, тогда его можно случайно закрыть трубой.
Первые признаки такого слоя:
- бурение резко облегчается и бур быстро опускается на определённое расстояние;
- после промывки наблюдается наличие водянистого грунта;
- после окончания слоя глины начинает появляется песок;
- возникает первый напор;
- наблюдается прокол;
- вибрация бура при работе.
Когда обнаружена водянистая жила, тогда необходимо сделать пробный забор всей воды для того, чтобы понять, насколько много её будет давать такой источник. Сделать это можно с помощью обычного насоса. Когда достаётся два или три ведра грязной воды, и очищенная ещё не появляется, тогда необходимо продолжить бурение до обнаружения следующего водянистого слоя почвы.
Обсадка скважины
Для целей обсадки можно брать трубы металлические или пластиковые. Продолжительность работы может длиться до 50 лет
Важно не использовать цинковые трубы, так как есть риск заражения воды окисями цинка
Обсадка нужна для того, чтобы:
- предотвращать осыпание стенок скважины;
- исключить попадание сточных вод, дождевой или талой воды;
- скважина не будет засоряться.
Если труба проходит со скрипом, необходимо ударить её кувалдой.
Промывка после бурения
После того как труба вмонтирована, работа на этом не заканчивается. Следующим этапом является промывание скважины. Делается это тоже несложно. В новообразовавшуюся скважину необходимо опустить трубу, через которую вливается вода. Песок, грязь и глина вымоются под давлением. После этого обязательно нужно сделать анализ на обнаружение в составе воды вредных веществ. Качество воды и требования ко всем её характеристикам указаны в законодательных нормах соответствующего государства. Если качество хорошее, то можно смело продолжать работы по установке.
Обеспечение донным фильтром
Необходимость обеспечения трубы донным фильтром является очень важной. Фильтр позволяет избежать образования мула на дне
Сделать его самостоятельно не составит никакого труда. На трубе требуется сделать пропилы (насечки) с помощью болгарки. Для проделывания таких насечек нужно использовать тонкий болгарочный диск, желательно 0.8 миллиметров. Но, с другой стороны, большое количество насечек может сделать трубу слабее, поэтому их должно быть немного.
Также вместо пропилов можно сделать отверстия в трубе. Дальше фильтр нужно обмотать проволокой или мелкой сеткой. После этого засыпать его щебнем, который предотвратит образование мула.
Более простой вариант — это покупка фильтра в магазине. Без него такая скважина долго служить не будет. Допускается его отсутствие, когда отверстие длиной более 40 метров.
Если работы выполняются своими руками, то тут принцип успеха состоит в отсутствии спешки. Нужно придерживаться технологии бурения и использования только качественных материалов, это будет залогом успешного и долгого функционирования скважины.

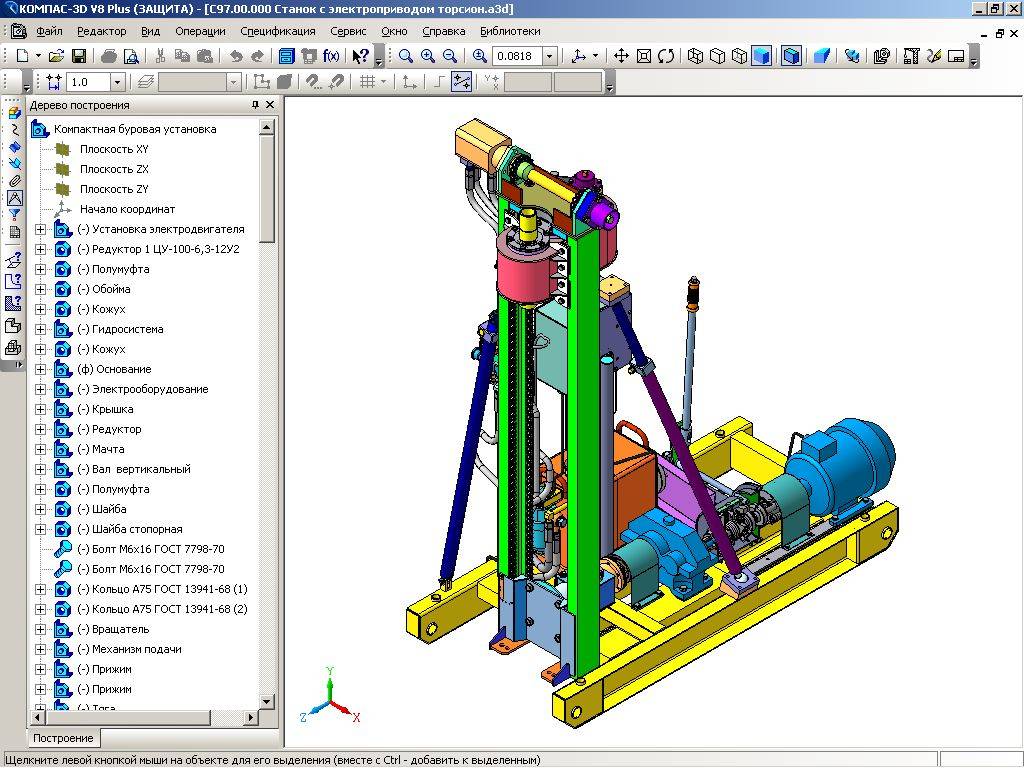

Мини-буровая установка своими руками: продолжаем работы
На данном этапе следует заняться резьбовыми соединениями. Нужно следить за тем, чтобы они получались прочными, так как от этого зависит продолжительность работы буровой установки. Обустроенный наконечник следует подключать к нижнему концу трубы, то есть к тому, который будет находиться в непосредственном контакте с обрабатываемой поверхностью. Соединение следует осуществлять с помощью сгона.
У вас должно быть под рукой несколько наконечников. Нужно это для того, чтобы в процессе работы их можно было менять. То есть в самом начале бурения используется самый короткий, а после того как получим отверстие в 1 метр глубиной, ставим более длинный. При этом вы должны понимать, что длина наконечника и заготовки различная. Бурение осуществляется посредством вращения рабочей установки. Остальную работу заостренный наконечник и вода сделают за вас. В целом же данный этап совсем несложный, главное, чтобы соединения получились качественными, а наконечники прочными. Кстати, последние необходимо периодически менять, так как они будут ломаться, тупиться и т. п.
Виды буровых установок для воды
Перед тем как построить буровую установку для воды своими руками необходимо немного разобраться в особенностях самых популярных конструкций. Можно выделить четыре основных вида, которые чаще всего используются строителями:
- Шнековая буровая установка для воды. В процессе работы шнек достаёт грунт. Вода для промывки не нужна.

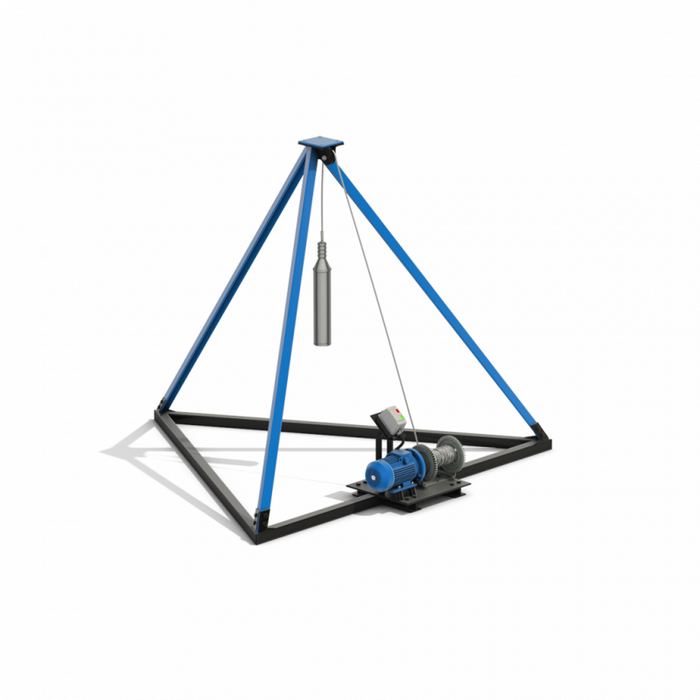

- Ударно-канатная конструкция. Система состоит из рамы и основания в виде треугольника. Основную работу выполняет долото или желонка, которые крепятся на тросе.
- Ручная установка с ротором — это самый простой, с инженерной точки зрения, вариант. В нём даже нет электромотора. Для бурения используется человеческая сила. Подобные установки для добычи воды используются довольно редко в профессиональном бурении из-за медлительности и больших трудозатрат.
- Роторная система по добыче воды — обеспечивает эффективное гидробурение.
Как видите, каждая буровая установка для воды работает по определённому принципу на базе уникальной конструкции. К примеру, если вы будете осуществлять ударно-канатное бурение своими руками, то разрушение слоя почвы будет происходить при помощи груза. Он будет ритмично опускаться вниз, разрушая пласт за пластом.
Внимание! Как только, грунт размягчится — его вынимают из воронки. Затем цикл повторяется вновь, чтобы добраться до воды
Если использовать при работе вращающийся бур, то можно как выиграть, так и проиграть. Выигрыш заключается в том, что вам нужно прикладывать меньше физических усилий. Главная же сложность заключается в конструировании самой конструкции. Она довольно громоздкая и сложная в технологическом плане. Поэтому нужно приложить немало усилий, чтобы сделать её.
Внимание! Определённые конструкционные элементы для буровой установки создать своими руками невозможно. Поэтому будьте готовы к тому, что их придётся купить
Некоторые детали к буровой установке, собираемой своими руками, придётся заказывать у токаря. Главное, чтобы результатом вашей работы стал профессиональный аппарат, который на отлично справится с поставленной задачей. К тому же после использования вы сможете его перепродать или же сдать в аренду.
Довольно часто после успешного бурения скважины на своём участке к человеку, осуществившему данный проект, начинают обращаться соседи с просьбой сделать для них так же. Поэтому постройка буровой установки для воды своими руками может стать первым шагом к началу успешного бизнеса.
Виды буров
Не только буровые установки могут разделяться на виды. Буры, которые вы будете использовать для создания скважины своими руками, также имеют свою классификацию:
Ложковый бур для буровой установки для воды. Данный конструкционный элемент применяется на пластичных грунтах. Обычно это смесь песка и глины. Существует два варианта исполнения. В первом низ ложки делается в форме ковша с резцом с левой стороны. Правая сторона выполняется в виде поперечного выступа. Во втором варианте ложка делается из трубы подходящего диаметра.
Змеевиковый бур нужен для прохождения плотных суглинков. Устройство работает как штопор. Он быстро вкручивается в грунт. Лезвие конструкции делается в форме ласточкиного хвоста. При этом его нужно предварительно закалить. Для изготовления конструкции нужны услуги профессионального токаря, своими руками здесь справиться не получится.
Долото необходимо чтобы пробиться через каменистые породы высокой плотности
При создании конструкции особое внимание нужно уделить углу заострения. От этой характеристики зависит, с каким грунтом вы сможете работать впоследствии
Для твёрдых пород нужно 110—125 градусов, для мягких достаточно 35—70. Также большое значение имеет форма.
Выбор правильного бура также играет важную роль при создании буровой установки для воды своими руками. Если вы подберёте неправильный бур, то просто не сможете углубиться до нужной отметки.
Другие модели буровых установок
В целом процесс сборки большинства существующих разновидностей буровых установок остается одинаковым. Рама и прочие элементы рассматриваемой конструкции подготавливаются по аналогичной схеме. Может меняться лишь главный рабочий инструмент механизма.
Ознакомьтесь с информацией об изготовлении различных разновидностей установок, сделайте подходящий рабочий инструмент, а затем прикрепите его к опорной раме и соедините с другими требуемыми элементами, используя рекомендации из рассмотренной выше инструкции.
Бурильная установка с «патроном»
Бурильная установка с «патроном»
Главным рабочим элементом такого агрегата является патрон (стакан). Самостоятельно сделать такой патрон можно из толстостенной трубы диаметром 100-120 мм. Оптимальная длина рабочего инструмента – 100-200 см. В остальном же ориентируйтесь по ситуации. При выборе габаритов опорной рамы вам придется учитывать размеры патрона. Продумайте все так, чтобы в дальнейшем вам было удобно пользоваться готовой буровой установкой.
Рабочий инструмент должен иметь как можно больший вес. С нижней части отрезка трубы сделайте треугольные заострения. Благодаря ним почва будет более интенсивно и быстро разрыхляться.
Буровая установка своими руками
При желании можете оставить низ заготовки ровным, но его нужно будет обязательно заточить.
Сделайте несколько отверстий в верхней части стакана для прикрепления каната.
При помощи прочного троса прикрепите патрон к опорной раме. Длину троса подбирайте так, чтобы в дальнейшем патрон мог свободно подниматься и падать вниз. При этом обязательно учитывайте запланированную глубину источника.
Для повышения эффективности земляных работ вы можете подключить собранную установку к электродвигателю. Трос с патроном в такой ситуации будет намотан на барабан редуктора.
Обеспечить очистку забоя от грунта можно путем включения в состав конструкции желонку.
Пользоваться такой установкой очень просто: вы предварительно вручную создаете углубление в месте бурения диаметром, превышающим диаметр рабочего патрона, а затем начинаете поочередно поднимать и опускать патрон в яму, пока не будет достигнута требуемая глубина.
Простая шнековая установка
Самодельный шнек
Основным рабочим элементом подобного механизма является бур.
Чертеж бурового шнека
Схема межвиткового шнекового кольца
Изготовьте бур из металлической трубы, имеющей диаметр 100 мм. На верхней части заготовки сделайте винтовую резьбу, а на противоположной стороне трубы обустройте шнековый бур. Оптимальный диаметр бура для самодельного агрегата – около 200 мм. Пары витков вполне хватит.
Схема разделения диска бура
Прикрепите сваркой к концам заготовки пару металлических ножей. Вы должны закрепить их по такому принципу, чтобы в момент вертикального размещения установки ножи располагались под некоторым углом к почве.
Шнековый бур
Чтобы работать с подобной установкой было наиболее удобно, подсоедините к тройнику кусок металлической трубы длиной 1,5 м. Фиксацию выполняйте сваркой.
Внутри тройник должен быть оснащен винтовой резьбой. Сам же тройник навинтите на кусок разборной полутораметровой штанги.
Пользоваться такой установкой удобнее всего вдвоем – каждый работник сможет взяться за полутораметровую трубу.
Бурение выполняется в следующем порядке:
- рабочий инструмент углубляется в грунт;
- делается 3 поворота буром;
разрыхленный грунт извлекается и убирается.
Способ бурения скважины на воду с помощью шнека
Повторяйте цикл до достижения примерно метрового углубления. После штангу придется удлинить при помощи дополнительного куска металлической трубы. Для скрепления труб применяется муфта.
Если запланировано обустройство скважины глубже 800 см, зафиксируйте конструкцию на треноге. Вверху такой вышки должно присутствовать отверстие размерами, достаточными для беспрепятственного движения штанги.
В процессе бурения штангу надо будет периодически наращивать. С увеличением длины инструмента будет ощутимо повышаться и масса конструкции, управлять ею вручную станет очень тяжело. Для удобного подъема механизма используйте лебедку, сделанную из металла либо прочной древесины.
Теперь вы знаете, в каком порядке собираются простые буровые установки и как пользоваться такими агрегатами. Полученные знания помогут вам существенно сэкономить на услугах сторонних бурильщиков.
Удачной работы!
Другие модели буровых установок
В целом процесс сборки большинства существующих разновидностей буровых установок остается одинаковым. Рама и прочие элементы рассматриваемой конструкции подготавливаются по аналогичной схеме. Может меняться лишь главный рабочий инструмент механизма.
Ознакомьтесь с информацией об изготовлении различных разновидностей установок, сделайте подходящий рабочий инструмент, а затем прикрепите его к опорной раме и соедините с другими требуемыми элементами, используя рекомендации из рассмотренной выше инструкции.
Бурильная установка с «патроном»
Бурильная установка с «патроном»
Главным рабочим элементом такого агрегата является патрон (стакан). Самостоятельно сделать такой патрон можно из толстостенной трубы диаметром 100-120 мм. Оптимальная длина рабочего инструмента – 100-200 см. В остальном же ориентируйтесь по ситуации. При выборе габаритов опорной рамы вам придется учитывать размеры патрона. Продумайте все так, чтобы в дальнейшем вам было удобно пользоваться готовой буровой установкой.
Рабочий инструмент должен иметь как можно больший вес. С нижней части отрезка трубы сделайте треугольные заострения. Благодаря ним почва будет более интенсивно и быстро разрыхляться.
Буровая установка своими руками
При желании можете оставить низ заготовки ровным, но его нужно будет обязательно заточить.
Сделайте несколько отверстий в верхней части стакана для прикрепления каната.
При помощи прочного троса прикрепите патрон к опорной раме. Длину троса подбирайте так, чтобы в дальнейшем патрон мог свободно подниматься и падать вниз. При этом обязательно учитывайте запланированную глубину источника.
Для повышения эффективности земляных работ вы можете подключить собранную установку к электродвигателю. Трос с патроном в такой ситуации будет намотан на барабан редуктора.
Обеспечить очистку забоя от грунта можно путем включения в состав конструкции желонку.
Пользоваться такой установкой очень просто: вы предварительно вручную создаете углубление в месте бурения диаметром, превышающим диаметр рабочего патрона, а затем начинаете поочередно поднимать и опускать патрон в яму, пока не будет достигнута требуемая глубина.
Простая шнековая установка
Самодельный шнек
Основным рабочим элементом подобного механизма является бур.
Чертеж бурового шнекаСхема межвиткового шнекового кольца
Изготовьте бур из металлической трубы, имеющей диаметр 100 мм. На верхней части заготовки сделайте винтовую резьбу, а на противоположной стороне трубы обустройте шнековый бур. Оптимальный диаметр бура для самодельного агрегата — около 200 мм. Пары витков вполне хватит.
Схема разделения диска бура
Прикрепите сваркой к концам заготовки пару металлических ножей. Вы должны закрепить их по такому принципу, чтобы в момент вертикального размещения установки ножи располагались под некоторым углом к почве.
Шнековый бур
Чтобы работать с подобной установкой было наиболее удобно, подсоедините к тройнику кусок металлической трубы длиной 1,5 м. Фиксацию выполняйте сваркой.
Внутри тройник должен быть оснащен винтовой резьбой. Сам же тройник навинтите на кусок разборной полутораметровой штанги.
Пользоваться такой установкой удобнее всего вдвоем – каждый работник сможет взяться за полутораметровую трубу.
Бурение выполняется в следующем порядке:
- рабочий инструмент углубляется в грунт;
- делается 3 поворота буром;
разрыхленный грунт извлекается и убирается.
Повторяйте цикл до достижения примерно метрового углубления. После штангу придется удлинить при помощи дополнительного куска металлической трубы. Для скрепления труб применяется муфта.
Если запланировано обустройство скважины глубже 800 см, зафиксируйте конструкцию на треноге. Вверху такой вышки должно присутствовать отверстие размерами, достаточными для беспрепятственного движения штанги.
В процессе бурения штангу надо будет периодически наращивать. С увеличением длины инструмента будет ощутимо повышаться и масса конструкции, управлять ею вручную станет очень тяжело. Для удобного подъема механизма используйте лебедку, сделанную из металла либо прочной древесины.
Теперь вы знаете, в каком порядке собираются простые буровые установки и как пользоваться такими агрегатами. Полученные знания помогут вам существенно сэкономить на услугах сторонних бурильщиков.
Удачной работы!
МГБУ канатно-ударного бурения
Это простейшая малогабаритная конструкция, для которой не нужны сложные чертежи. Потребуется собрать станину, ударный патрон и желонку. А вот для облегчения работы нужен редуктор, к которому и подключается вся система. Вес патрона примерно 75-85 кг, желонка послужит для очистки забоя от грунта, а эффективность МГБУ доказана как на песчаных, так и на глинистых грунтах.
Требуемый «стакан» изготавливается из отрезка трубы с толстыми стенками сечения 80-120 мм, чем тяжелее патрон, тем лучше (если делается чертеж, то лучше сразу заложить вес патрона для определения несущей силы штанги). Снизу стакана привариваются «зубы», помогающие разрыхлению грунтов, но можно сделать низ ровным или заострить одним концом. Обязательно выполнить на верхней части стакана несколько отверстий для крепления троса, размер патрона в длину до 2 метров, больше не нужно – это будет неудобно для работы.
Треугольное основание, станина, патрон и трос – вся мини установка готовится недолго, подключить редуктор и можно начинать работу. Рекомендуется сначала сделать небольшую ямку, куда и будет нацелен патрон, диаметр ямы не должен быть намного больше сечения «стакана».
Основные виды буровых установок
Буровые установки отличаются по своей конструкции из-за выбора различных методов создания скважины. Например, ударный бур разрушает почву при помощи специального груза, привязанного к пирамидальной опорной раме. А вот вращающийся бур представляет собой значительно более сложную конструкцию, но углубление необходимого размера в почве с его помощью сделать намного проще. По типу конструкции можно разделить на несколько категорий:
Ударно-канатные установки. Конструкция представлена рамой с основанием пирамидальной формы, к которой надежно крепится трос со снарядом (желонка). Принцип действия подобной установки до банального прост: груз опускается и поднимается такое количество раз, которое потребуется для создания в почве отверстия необходимой глубины.
Буровая установка
Шнековые установки. Бурение осуществляется при помощи шнека, прорывающего землю по принципу вращения. При этом углубление, прорытое в процессе бурения, не промывается.
- Роторы. Роторные конструкции работают по принципу гидравлики.
- Ручные конструкции роторного типа. Эти установки считаются наиболее простыми в большей степени по той причине, что в своей конструкции не имеют двигателя. Соответственно, процесс создания в почве скважины осуществляется вручную, что требует немалых физических затрат. Именно поэтому подобные ручные конструкции очень редко применяются.
