Самодельные буровые установки

Автоматическое буровое устройство

Электроприводная буровая установка обеспечивает экономию сил и времени. Электросеть питает механизм бурового устройства, что делает его более эффективным, а работу – качественной, так как грунт вынимается быстрее и аккуратнее. Элементы электроустановки, указанные на чертежах, следующие:

• станина или каркас;
• панель управления;
• лебедка;
• вертлюг;
• мотор-редуктор;
• буровые шланги.

Электро буровая установка, как показано на фото, имеет основу в виде полого профиля квадратной формы. Из него своими руками выполняют стойку и опорные элементы, размеры которых берутся из готовых чертежей. Потом стойка и опора соединяются с помощью сварки. Опорная площадка является переходной. На больший квадратный профиль закрепляют электродвигатель и платформу, которые могут вместе перемещаться по стойке.

БУ: нюансы

Буровая установка для бурения скважин представлена специализированным оборудованием и сооружениями, работающими на одну цель. В зависимости от конструкции, назначения и состава буровой определяются факторы сверления скважины.

По типу привода БУ делят на:

• работающие на дизтопиве;
• комбинированные (дизель + электроэнергия);
• действующие от электричества;
• работающие от взаимодействия электроэнергии с гидравликой.

По виду деятельности буровые подразделяют в зависимости от предполагаемых работ: технического, разведывательного или эксплуатационного плана.

Буровая установка своими рукамидля скважин предполагает использование определенного типа МГБУ (малогабаритных буровых установок):

1. Ручная роторная. Метод считается мало затратным, но слишком трудоемким. Это самый простой способ бурения, при котором эксплуатируется труд нескольких человек, работающих вручную (вместо электрического мотора). Такой тип установок применяют редко, а электромотор применяют с целью поднятия бура на поверхность.
2. Установка роторно-бурового типа действует на базе процесса гидробурения.
3. Ударно-канатная БУ. Главные рабочие инструменты в этой буровой – долото и протянутый трос с желонкой. Часто применяют ударно канатное бурение скважин своими руками.
4. Шнековая. Не требует предварительно промытой скважины. Установка шнекового бурения работает на основании того, что грунт выбирают шнеком.

Самое простое приспособление, которое предназначно для бурения скважин — это ручная шнековая буровая установка. Для работоспособности данного приспособления используется электромотор, который вынимает на поверхность бур

Сначала определяются с методом бурения скважины. Часто применяют малогабаритные буровые установки, основанные на ударно-канатном принципе работы. Посредством груза разрушаются слои почвы, которая падает на дно скважины. Грунт поднимают наверх и продолжают бурить поверхность, пока не достигнут рассчитанной глубины.

Почву вынимают с помощью бура, который вращается. Это трудно и легко одновременно. Сложность заключается в запутанном строении агрегата, мощных размерах и дороговизне оборудования. Некоторые элементы для такой установки самостоятельно создать не получится, их заказывают в профильных магазинах или у токарей. Легкость в том, что затрачивается немного физических усилий.

Как сделать надежную конструкцию?

Чтобы буровая установка для скважин была надежной и позволяла выполнять буровые работы на профессиональном уровне, необходимо приобрести ряд элементов, изготовленных в заводских условиях с использованием высокоточной техники. Понадобится приобрести:

• вертлюг;
• буровую штангу;
• лопастной бур;
• мотор-редуктор;
• мотопомпу с рукавом;
• шланг для подачи бурового раствора.

Раму для монтажа этого оборудования можно изготовить самостоятельно из прочной стали.

Вертлюг необходим для передачи движущего момента от мотора-редуктора к буру, а также для подачи промывочного раствора. В корпусе вертлюга находится подвижная часть, на которой закреплены буровые штанги. Через специальный герметичный патрубок подается промывочная жидкость. Хотя конструкция этого элемента сложностью не отличается, от качества его выполнения зависит срок эксплуатации всей буровой установки. Из-за высоких нагрузок для изготовления вертлюга следует использовать высокопрочную сталь, соблюдая при этом минимальный зазор между движущимися элементами устройства. Некачественный вертлюг выйдет из строя после изготовления нескольких скважин.

Буровую штангу выбирают в зависимости от типа бурения (ударное, вращательное, с промывкой и т.д.). Штанга может иметь круглое или шестигранное сечение. Она передает движущий момент непосредственно к буру. В процессе работы штанга опускается вниз и ее необходимо наращивать. Для соединения используются специальные замки со специальной конической или трапециевидной (прямоугольной) резьбой, обеспечивающей максимально надежное соединение. По внутреннему сечению штанги в скважину подают жидкость, которая размягчает грунт и позволяет производить бурение более быстро и успешно.

Бур — это рабочий элемент, предназначенный для размельчения грунта. Для профессионального использования подходят специальные трехлопасные буры, которые вращают циклическим методом. Диаметр бура может варьироваться в пределах 80-350 мм. Изготавливают этот элемент из качественной стали, в которую вплавлены высокопрочные пластины, например, ВК-8. На твердых грунтах рекомендуется использовать бурение в несколько проходов. Сначала производят так называемое разведочное бурение 80-миллиметровым буром, затем скважину проходят бурами большего диаметра, пока отверстие не достигнет необходимых размеров.

aqua-rmnt.com

Другие модели буровых установок

В целом процесс сборки большинства существующих разновидностей буровых установок остается одинаковым. Рама и прочие элементы рассматриваемой конструкции подготавливаются по аналогичной схеме. Может меняться лишь главный рабочий инструмент механизма.

Ознакомьтесь с информацией об изготовлении различных разновидностей установок, сделайте подходящий рабочий инструмент, а затем прикрепите его к опорной раме и соедините с другими требуемыми элементами, используя рекомендации из рассмотренной выше инструкции.

Бурильная установка с «патроном»

Бурильная установка с «патроном» Главным рабочим элементом такого агрегата является патрон (стакан). Самостоятельно сделать такой патрон можно из толстостенной трубы диаметром 100-120 мм. Оптимальная длина рабочего инструмента – 100-200 см. В остальном же ориентируйтесь по ситуации. При выборе габаритов опорной рамы вам придется учитывать размеры патрона. Продумайте все так, чтобы в дальнейшем вам было удобно пользоваться готовой буровой установкой.

Рабочий инструмент должен иметь как можно больший вес. С нижней части отрезка трубы сделайте треугольные заострения. Благодаря ним почва будет более интенсивно и быстро разрыхляться.

Буровая установка своими руками

При желании можете оставить низ заготовки ровным, но его нужно будет обязательно заточить.

Сделайте несколько отверстий в верхней части стакана для прикрепления каната.

При помощи прочного троса прикрепите патрон к опорной раме. Длину троса подбирайте так, чтобы в дальнейшем патрон мог свободно подниматься и падать вниз. При этом обязательно учитывайте запланированную глубину источника.

Для повышения эффективности земляных работ вы можете подключить собранную установку к электродвигателю. Трос с патроном в такой ситуации будет намотан на барабан редуктора.

Обеспечить очистку забоя от грунта можно путем включения в состав конструкции желонку.

Пользоваться такой установкой очень просто: вы предварительно вручную создаете углубление в месте бурения диаметром, превышающим диаметр рабочего патрона, а затем начинаете поочередно поднимать и опускать патрон в яму, пока не будет достигнута требуемая глубина.

Простая шнековая установка

Самодельный шнек Основным рабочим элементом подобного механизма является бур.

Чертеж бурового шнека

Схема межвиткового шнекового кольца

Изготовьте бур из металлической трубы, имеющей диаметр 100 мм. На верхней части заготовки сделайте винтовую резьбу, а на противоположной стороне трубы обустройте шнековый бур. Оптимальный диаметр бура для самодельного агрегата — около 200 мм. Пары витков вполне хватит.

Схема разделения диска бура

Прикрепите сваркой к концам заготовки пару металлических ножей. Вы должны закрепить их по такому принципу, чтобы в момент вертикального размещения установки ножи располагались под некоторым углом к почве.

Шнековый бур

Чтобы работать с подобной установкой было наиболее удобно, подсоедините к тройнику кусок металлической трубы длиной 1,5 м. Фиксацию выполняйте сваркой.

Внутри тройник должен быть оснащен винтовой резьбой. Сам же тройник навинтите на кусок разборной полутораметровой штанги.

Пользоваться такой установкой удобнее всего вдвоем – каждый работник сможет взяться за полутораметровую трубу.

Бурение выполняется в следующем порядке:

• рабочий инструмент углубляется в грунт;
• делается 3 поворота буром;
• разрыхленный грунт извлекается и убирается.

  Способ бурения скважины на воду с помощью шнека

Повторяйте цикл до достижения примерно метрового углубления. После штангу придется удлинить при помощи дополнительного куска металлической трубы. Для скрепления труб применяется муфта.

Если запланировано обустройство скважины глубже 800 см, зафиксируйте конструкцию на треноге. Вверху такой вышки должно присутствовать отверстие размерами, достаточными для беспрепятственного движения штанги.

В процессе бурения штангу надо будет периодически наращивать. С увеличением длины инструмента будет ощутимо повышаться и масса конструкции, управлять ею вручную станет очень тяжело. Для удобного подъема механизма используйте лебедку, сделанную из металла либо прочной древесины.

Теперь вы знаете, в каком порядке собираются простые буровые установки и как пользоваться такими агрегатами. Полученные знания помогут вам существенно сэкономить на услугах сторонних бурильщиков.

Удачной работы!

Простейшая МГБУ для ударно-канатного бурения

Для создания такой буровой установки понадобится сделать:

• разборную станину;
• ударный патрон («стакан»);
• желонку.

Чтобы облегчить бурильные работы, установку подключают к мотору редуктору, на барабан которого наматывается трос с закрепленным патроном или желонкой. Для эффективной работы понадобится патрон весом около 80 кг. С помощью желонки забой очищают от разрушенного грунта. Вполне эффективна желонка и на глинистых грунтах.

Главный рабочий элемент буровой установки такого типа — патрон или «стакан». Для его изготовления понадобится отрезок толстостенной трубы диаметром около 80-120 мм, чем тяжелее будет материал, тем лучше. Внизу обычно вырезают треугольные «зубы», которые разрыхляют грунт, но можно оставить эту часть патрона и ровной. Кроме того, нижнюю кромку «стакана» обычно затачивают. Сверху делают несколько отверстий, чтобы надежно закрепить канат. Длина патрона может варьироваться в пределах 1-2 метров.

Изготовить буровую установку для ударно-канатного бурения не сложно, понадобится достаточно тяжелая желонка (буровой инструмент), прочный канат, рама и лебедка с мотором, чтобы облегчить работу

При ударно-канатном бурении для выемки грунта используется желонка. На фото самодельный вариант инструмента для ударно-канатного бурения, который позволяет разрыхлять и извлекать грунт

Перед началом работы рекомендуется с помощью бура сделать в грунте отверстие, в которое затем будет опускаться патрон. Диаметр этого отверстия должен быть лишь немного больше диаметра патрона.

Основы бурения своими силами

1

Покупка буровых штанг и вертлюга (обратите внимание, чтобы у деталей была одинаковая резьба, либо используйте переходник). Для начала много покупать не требуется, ориентируйтесь на глубину в 30 метров. 2

Покупка мотора — редуктора. Эти покупки занимают много времени и часто возникают задержки, которые не зависят от вас, поэтому лучше покупать заранее

2. Покупка мотора — редуктора. Эти покупки занимают много времени и часто возникают задержки, которые не зависят от вас, поэтому лучше покупать заранее.

3. Изготовление рамы и бура. При изготовлении рамы желательно иметь на руках мотор, вертлюг и лебёдку, поскольку всё это нужно крепить на раму. Каретку без мотора самостоятельно сделать тоже проблематично, так как крепления у разных моторов могут отличаться.

4. Докупаем оставшиеся комплектующие мини буровой установки после установки основных узлов на раму.

Шнековый способ

Работа шнеком – самый простой ручной способ. Используется он только для получения неглубоких источников, вода из которых будет использоваться для технических целей.

Для выполнения самостоятельного бурения нужен бур, который при ввинчивании в землю разрушает породу и захватывает грунт лопастями. Периодическое вытаскивание шнека необходимо для очистки его от шлама. Эту работу делают без помошников.

Кроме бура потребуется тренога, к которой крепится шнек, подъемный механизм (ручной с лебедкой или механизированный). Без этих приспособлений бурить невозможно. Поднять бур с почвой с достаточной глубины даже несколько человек будут не в состоянии.

Большую сложность представляет бурение строго вертикально. Только зафиксированный бур даст необходимую вертикальность, без соблюдения которой деформируются трубы. Чтобы обеспечить должную вертикальность, после прохождения 2 метров нужно установить временную металлическую трубу — кондуктор, которая будет задавать правильное направление движения.

Применять шнековый метод можно в мягких почвах. Если шнек упрется в морену, то придется повторять процесс в другом месте. Большую сложность представляют и плывуны. Размягченную почву трудно вытащить на поверхность. Помогает только шнек, имеющий лопасти загнутые к верху.

Для изготовления источника в глинистых и суглинистых почвах лучше использовать ударно-канатный способ. Этот метод более трудоемкий, но надежен и прост. Для работы применяют бурильный стакан – это цилиндр с отточенными гранями.

Суть метода в поднятии стакана (по — другому — патрона) на высоту, с которой он сбрасывается. При ударе цилиндр забивается почвой. Подняв стакан на поверхность, вынимается лишний грунт.

Ударно-канатный метод хорош практически для всех грунтов. Но нужно приложить немало усилий, поэтому часто применяют гидравлические системы для поднятия патрона.

Ударно-канатная технология хороша еще и тем, что она показывает, когда появится водоносный песок. При достижении которого используют желонку с клапаном, способную поднимать разжиженный грунт.

Ручное гидробурение

Бурение с водой эффективно для песчаной почвы. Проблема гидробурения — каменистый грунт. Камни ручным способом не пройти, нужна буровая установка ударного действия.

Независимо от способа, при выборке грунта нужно обсаживать скважину трубами. Потребуется установить перфорированный фильтр и насос.

Чтобы сделать скважину своими руками без оборудования по указанным технологиям, потребуются различные инструменты, материалы. Ниже будет рассмотрен бюджет, плюсы, минусы конструкций источников водозабора.

Подготовительный этап и пошаговая инструкция по сооружению

Малогабаритная конструкция для бурения автономных колодцев своими руками требует основательной подготовки. Изначально нужно изучить теоретическое видео, а затем приступать к практике. Перед созданием прибора обязательно нужно позаботиться о наличии инвентаря. Незаменимыми послужат болгарка, дрель и сверла, сварочный аппарат и набор отверток. Приобретите крепкий металл, трубы и арматуру. Скорее всего понадобиться что-то одно. Такой же материал пригодиться для построения канатно-ударного приспособления.

Первым делом реализуется схема буровой установки, которую каждый должен подготовить самостоятельно, опираясь на то каким предположительно будет вариант изделия. Не забывайте продумать чертеж.
Для главной части бура необходимо заготовить отрезки патрубков (обычно требуется два разной длины). Этот материал собирается в крест, поэтому на каждом из концов труб необходимо нарезать резьбу. Если есть токарный станок — будет проще, но можно и вручную при помощи «лерки».
К наконечнику каждого отрезка привариваются заостренные пластины. Теперь у вас заготовлены наконечники. Данная установка предназначена для условий бурения с постоянной подачей воды. Поэтому процесс будет происходить быстрее и легче.
В любое из отверстий на заготовленном буре подсоединяем водопроводный шланг, который будет вводить воду в ходе работы.
Теперь на рабочую трубу подсоединяем металлический отрезок, с уже подсоединенным острым металлическим концом. Рекомендуется выполнять фиксацию деталей при помощи сгона. Так можно гарантировать высокую надежность установки.
Заготовленные отрезки будут крепиться к рабочему механизму поочередно, начиная от самого короткого.
Теперь нужно сделать установочную конструкцию, на которой будет крепко удерживаться самодельная буровая установка в рабочем положении. Для этого понадобится металлический профиль квадратного или прямоугольного типа.
Схема буровой установки предполагает сооружение площадки, где будет устанавливаться механизм ручного бура. К этой площадке фиксируется рабочая стойка при помощи сварочного аппарата.
Нужно сделать место, где будет располагаться двигатель. Его нужно прикрепить так, чтобы он не создавал помех во время бурения. Металлопрофиль должен крепиться так, чтобы свободно двигался по рабочей стойке конструкции.
Выбирайте профиль так, чтобы его габариты превышали размеры стойки

Подбирая двигатель, следует обратить внимание на его мощность. Для нормальной почвы достаточно механизма с потребностью 0, 5 л.с.

После того, как ручная буровая установка собрана, подсоединяем напор воды.

Предлагаем вашему вниманию видео о сборке конструкции бурового аппарата на воду.

Сдача скважины в эксплуатацию

Когда бурение скважины производилось не своими руками, а с помощью сторонней компании, то перед тем как принимать работу необходимо затребовать следующие документы:

• паспорт скважины;
• гидрогеологическое заключение о реализации проекта;
• акт проделанных работ;
• разрешение санэпидемстанции.

Когда же все работы будут происходить своими руками, то в этом случае главное не спешить, а внимательно посмотреть обучающее видео
, соблюдать все основные моменты процесса бурения и выдерживать технологию. Причем помните, что лишь выбор качественных материалов (в числе которых, насос и трубы) будет залогом продолжительной работы скважины.

При выполнении скважин на воду, как и при всяком производственном процессе, исполнители стремятся к повышению производительности, а также эффективности процесса. Касательно упомянутого процесса – это увеличение скорости бурения шурфа и оптимизация непроизводительных потерь на вспомогательных операциях. Первый фактор может быть улучшен размягчением пород, если подать в рабочую зону воду. Она же поможет увеличить живучесть бурового инструмента в результате его интенсивного охлаждения и смазки, особенно, если жидкость представляет собой глинистый раствор с антифрикционными добавками. Здесь возникает противоречие между вращательным движением буровой колонны и неподвижным положением подающего жидкость устройства. Оно разрешимо, если применить вертлюг для малогабаритной буровой установки.

Рис.1. Вертлюги буровые для МГБУ, справа – самодельный, слева – в промышленном исполнении

Как видно из рис.1 (левый) это изделие состоит из нескольких несложных деталей:

• верхний и нижний фланцы;
• внутренние перегородки с проточками под уплотнительные кольца в количестве 2-х штук;
• корпус, изготовленный из обрезков толстостенной трубы;
• пруток металлический;

из стандартных деталей применены следующие:

• подшипники шариковые;
• кольца уплотнительные круглого сечения.

Очевидно, что такой узел можно изготовить своими руками при наличии доступа к токарным работам, нужно только сделать чертеж или эскиз каждой детали.

Возможны различные конструктивные решения с использованием сальниковых уплотнений, других типов подшипников и прочее, обеспечивающих основное назначение узла – прерывание вращательного движения буровой колонны и подача внутрь ее воды, воздуха или глинистого раствора.

Способы соединения буровых труб

Для проходки больших расстояний бур под воду удлиняют с помощью полых стальных труб стандартного диаметра 21,3, 26,8 и 33,5 мм длиной от 1500 до 2000 мм, которые соединяют между собой следующими способами:

Резьбовой. В данной технологии для соединения используют наружную резьбу, которую нарезают на одном трубном конце, и внутреннюю на переходных муфтах, представляющих собой короткие цилиндрические отрезки с диаметром, соответствующим нижней точке трубной резьбовой насечки. Нарезку проводят вручную плашками с помощью плашкодержателей по старой советской методике или современными более удобными приспособлениями — круппами. После нанесения резьбы на внутреннюю сторону переходных муфт и наружную оболочку труб с одного конца, к их другому краю приваривают муфту, удлинение производится накручиванием последующих труб в муфты предыдущих.

Болт и резьбовая муфта. При данном методе к одному торцу трубы приваривают болт большого диаметра, а к другому — длинную гайку в виде муфты с внутренней резьбой, соответствующей наружной у болта, при соединении трубных элементов их накручивает друг на друга до упора. Технология напоминает стыковку выпускаемых заводским способом буровых штанг, заводские соединительные головки можно приварить или прикрутить к резьбе вместо болтов и муфт.

Штифтовой. Стыковка труб с помощью штифта — наиболее оптимальный метод, обеспечивающие высокую скорость соединения и разборки удлиняющих штанг, для его реализации к одной стороне каждой из труб приваривают внутреннюю муфту, надевают на нее следующую трубу и сверлят в них отверстия на некотором расстоянии от края. Затем просовывают в сквозной канал двух состыкованных труб штифт, препятствующий их рассоединению.

Недостатком штифтового крепления является возможность выпадения из отверстий, самым простой вариант устранения этого недостатка — использование для крепежа резьбового болта с гайкой. Правда, данное решение неэффективно для быстрого соединения, к тому же при использовании в земле резьба постоянно забивается грязью, что значительно замедляет сборку и разборку удлиняющего трубопровода.

Лучший метод решения проблем, связанных с недостатками штифтовых соединений — использование специальной конструкции, в которой к трубе напротив сквозного отверстия приваривается п-образная пластина со вставленным штифтом, а в его корпус через проделанный сквозной радиальный канал вставлен ограничительный штырь. Ограничитель препятствует потере штифта с выпадением его из узла, а также является элементом, с помощью которого двигают штифт по сквозному отверстию, соединяя и размыкая трубопровод. Также наружная п-образная стальная пластина защищает штифт и ограничитель от повреждений при вращении в земле.

Если приведенная выше конструкция кажется слишком сложной для изготовления в бытовых условиях, неплохим вариантом является приобретение штифта заводского производства для крепления почвенных буров, представляющего собой болт с гладкими стенками, в шляпке которого просверлено отверстие и вставлен жесткий проволочный ограничитель, огибающий трубу и одеваемый с другой стороны на торец гладкостенного болта.

Особенности

Начнем с того, что для бурения скважин на воду, которое хочется осуществить самому, придется запастись терпением и готовностью выполнять не самую простую работу. Дело в том, что этот процесс является таким, что требуется точности. Кроме того, результат работы может быть непредсказуем, ведь требуется проделать в земле довольно длинную и узкую шахту, чтобы добраться до водоносного слоя. Затем погрузить туда трубу обсадки, чтобы уберечь все это от обвала. В процессе проведения работ, придется вытащить на поверхность довольно большой объем земли, которая может быть разной: начиная от камней по типу гранита и заканчивая мокрым песком.

Следует добавить, что ряд аспектов этого процесса будет зависеть и от того, насколько глубоко залегает водоносный слой. Иногда нужно пробурить лишь 10-15 метров, а иногда несколько сотен метров. Естественно, что это серьезно влияет не только на время всего процесса, но и на подбор самодельной бурильной установки, а также процесс ее изготовления.

В чем заключается работа гидробура своими руками

Гидробурения скважин включает разрушение грунта с помощью буровых установок под давлением. Ее обеспечивает масса штанга и вспомогательная бурильная оснастка. Также данные инструменты промывают скважину с помощью бурового раствора.

Промывочная жидкость имеет достаточно простой состав – вода с примесью глины. Жидкость затекает во все приямки вокруг места бурения, которые предназначены для свободного передвижения воды. Буровое вещество подается в скважину с помощью мотопомпы.

Функции промывочной жидкости:

• Охлаждение буровой установки;
• Шлифовка стенок скважины;
• Вымывание грязи из источника.

Буровая колонна медленно опускается вниз. Длина инструмента увеличивается за счет подсоединения вспомогательных секций. После достижения необходимой глубины происходит промывание скважины водой. Далее в источнике монтируется насос и начинается работа скважины. Длина скважины зависит от водоносного горизонта. Наиболее дешевым вариантом считается бурение абиссинской скважины. Также отличают артезианский горизонт.

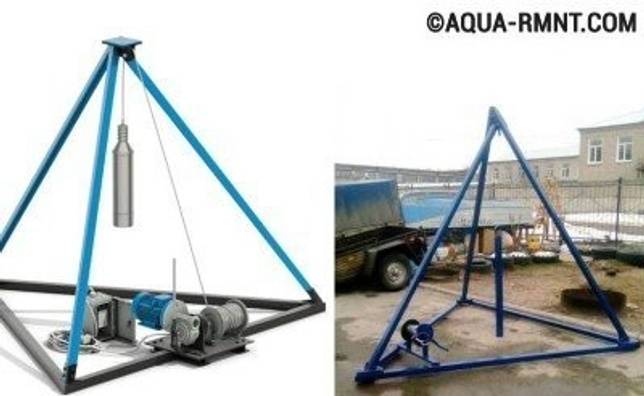

Ударно-канатная МГБУ

Распространенный вариант МГБУ для бурения скважин на воду своими руками это ударно канатная установка. Сделать ее сложнее, чем ручной шнековый бур, но зато ей можно пробурить глубокие скважины.

Кроме того, этими устройствами можно чистить обсадные трубы. Чего нельзя сказать про другие виды мини установок.

Ударная буровая установка для бурения скважин на питьевую воду, состоит из:

• подвешиваемого снаряда – желонки, в которую набирается грунт;
• каната;
• треноги, на которую подвешивается желонка;
• лебедки.

В простейшем варианте, подъем желонки осуществляется вручную при помощи лебедки. Однако это довольно тяжело, т.к. к весу патрона прибавляется вес извлекаемого грунта. Поэтому для облегчения процесса к ней подсоединяется электрический мотор и редуктор.

Работа установки

Принцип работы

Бурение скважин на воду своими руками при помощи таких МГБУ довольно прост:

• в земле делается заглубление шнековым буром;
• над отверстием устанавливается конструкция МГБУ;
• к канату прикрепляется желонка;
• снаряд вводится в отверстие и отпускается в свободное падение;
• достигнув дна, в патрон врезается в землю и в него набирается немного грунта;
• желонка поднимается на несколько метров и снова отпускается вниз;
• эта операция повторяется 3-4 раза, а затем она достается наверх, очищается от земли и снова сбрасывается в скважину.

Таким образом, процесс бурения очень простой, но занимает много времени. А если использовать ручную лебедку – физические трудозатраты также будут немаленькие.

Самостоятельное изготовление

Чтобы сделать самодельный бур для скважины потребуется такой инструмент и материалы:

• болгарка, сварка;
• дрель;
• металлическая труба диаметром 80-100мм и длиной 1,5-2 м;
• материал для каркаса треноги;
• лебедка.

 Как самому сделать бур для бурения скважин:

• Вначале изготавливается желонка, поскольку бурение скважин для воды своими руками происходит ударным методом, патрон должен быть тяжелым. Оптимальной, считается масса около 80-100 кг;
• в верхней части делается крепление для троса. Можно приварить металлическое кольцо, либо сбить края и просверлить отверстие – такой вариант более надежный;
• по бокам патрона делаются зацепы – чтобы была возможность достать желонку в случае обрыва троса;
• в низу трубы вырезаются зубья высотой 3-5 см и затачиваются;
• вдоль желонки прорезается окошко для очистки внутренностей от грунта.

Важный момент – желонка оснащается клапаном, который препятствует высыпанию грунта из трубы. Для этого требуется:

• металлический шар диаметром около 2/3 от внутреннего диаметра желонки;
• конусная воронка с внутренним диаметром чуть меньше, чем приготовленный шар.

Желонка

Делается клапан таким образом:

• воронка подгоняется так чтобы она плотно входила внутрь желонки, шар также должен плотно садиться в посадочное отверстие;
• она приваривается на высоте около 5-10 см от низа трубы.

Еще один вариант – использовать лепестковый клапан. В этом случае, вместо шара делается металлический круг, который крепится к внутренней части трубы при помощи пружины.

Изготовление треноги

Вообще, можно изготовить бур для неглубоких скважин и без треноги. В этом случае сам снаряд делается длинной до метра, чтобы было легче доставать его. Однако, такой подход довольно трудоемок, поэтому лучше сделать самодельный бур для скважины своими руками с лебедкой.

Для этого потребуется:

• металлическая профильная труба с сечением 40*40 мм;
• блочек;
• ворот для троса.

Из инструментов понадобится сварочный аппарат и болгарка.

Последовательность действий:

• вначале делается основание. Лучше всего делать его треугольной форы – так конструкция получится пирамидальной формы;
• основание должно быть устойчивым, поэтому длина стороны делается около 3-х метров;
• когда заготовки будут готовы, на них нужно подрезать края под углом. Для этого, они выкладываются треугольником на ровной поверхности, и размечаются;
• теперь делаются заготовки для ребер. Длины труб около 4-х метров будет достаточно;
• чтобы тренога получилась ровной, верхняя точка, в которой сходятся ребра, должна быть перпендикулярна центру основания;
• для этого, на плоскости отмечается центр основания и в нем устанавливается вертикальная подставка – она послужит ориентиром для сваривания ребер;
• когда каркас будет готов, вверху нужно установить блочек, а на одной из стенок вороток с тросом.

При желании, можно сделать бур для скважины своими руками разборным – для этого, вместо сварки используются болтовые соединения. Так будет гораздо удобнее, все таки, конструкция получается довольно массивной.

Варианты бурения скважины

Вышеперечисленные разновидности скважин (к скважинам «на известь» или артезианским это не относится) можно пробурить с помощью таких технологий:

• Роторное бурение (происходит за счет подвижной буровой установки).
• Колонковое бурение (используется кольцевидный бур).
• Шнековое бурение с помощью установки шнекового бура.
• Ударно-вращательное бурение. Заглубление бура дополнительно происходит с вымыванием земли водой. Этот вариант трудоемкий для индивидуального использования.
• Ударно-канатное бурение. В этом варианте устанавливается буровое долото, забивающееся в землю без выемки земли. Земля просто уплотняется по сторонам от центра долото. Вбивается долото при помощи треноги с лебедкой.
