Обратный клапан для воды

Где ставить обратный клапан

Для начала пару слов о том, как обозначается обратный клапан на воду на схемах. Для него существует специальный значок. Это два треугольника, развернутые вершинами друг к другу. Один их треугольников закрашен, один нет. Направление движения рабочей среды указывается стрелкой. В обратном направлении поток закрыт.

Графическое обозначение обратного клапана на схемах

В общем-то, четкого указания, где именно надо ставить обратный клапан, нет

Важно, чтобы он выполнял свои функции, а место его установки — дело вторичное. Надо, чтобы система водоснабжения или отопления работала правильно

А конкретное его место определяете по параметрам системы и по удобству обслуживания. Исключение — ввод воды в квартире. Тут вам четко скажут, обратный клапан ставим перед счетчиком и никак иначе.

Где ставить обратный клапан на воду при вводе ее в квартиру — после счетчика

Например, в обвязке бойлера на подающем трубопроводе должен стоять обратный (запорный) клапан. Он предотвращает попадание горячей воды в систему, которое может произойти, когда вода нагреется и этим создаст повышенное давление, которое может «передавить» водопроводное. В таком случае лучше ставить обратник поближе к источнику горячей воды, чтобы не подвергать тепловой нагрузке другие элементы обвязки и трубы холодной воды, которые далеко не всегда сегодня из металла.

На скважине или в колодце с погружным насосом

Если будете искать информацию, где ставить обратный клапан на погружной насос, информация может быть противоречивой. Одни советуют ставить сразу на выходе насоса, другие — на входе в дом или в приямке, если речь идет о скважине. Как ни странно, все три варианта рабочие. Просто для разных случаев.

Место установки обратного клапана в системе водоснабжения выбираем в зависимости от параметров системы и оборудования

Поставить обратный клапан в доме или в приямке над скважиной можно, если вертикальный участок трубопровода не превышает 7 метров. Длина горизонтального участка (если он без наклона) роли не играет. При такой протяженности трубопровода вода не будет стекать обратно в колодец или скважину.

Место установки обратного клапана в системе водоснабжения с погружным насосом

Если зеркало воды находится ниже семи метров (насос тянет воду с глубины более 7 метров), обратный клапан ставим после насоса. Можно сразу (как на фото выше), а можно поставить фильтр, потом обратный клапан. Допустимо установить клапан на пару метров над уровнем воды. Это уже не играет большой роли. Но такой способ установки — на глубине — неудобный для обслуживания. Рано или поздно клапан придется либо чистить, либо менять. Если он в скважине или в колодце, надо все вынимать на поверхность. Сама замена занимает считанные минуты. На то, чтобы открутить резьбу, снять старый, проверить/почистить или поставить новый, нужно минут пять. А вот все подготовительные работы — это тяжело, мокро и неприятно. Так что по возможности, переносим обратный клапан в дом или приямок.

С насосной станцией

Как уже говорили, некоторые модели насосных станций имеют обратный клапан. Нужно ли ставить второй на всасывающем трубопроводе? Снова-таки, если поднимается вода менее чем на 7 метров, можно обойтись без него или поставить на входе в дом.

Для насосной станции лучше обратный клапан с фильтром

Если вертикальный подъем больше, ставить надо на входе. Зачем? А потому что при выключенном насосе вода будет стекать обратно. И при включении, качать будет воздух, и только потом воду. И сразу скажем, что далеко не все станции нормально переносят такой режим. Поэтому если слышите, что вода после выключения насоса возвращается в колодец или скважину, лучше переделайте систему.

Обратный клапан с фильтром для установки с насосной станцией

Как видите, в данной схеме обратный клапан устанавливается на конце трубы. Так как он чувствителен к загрязнениям, лучше воду предварительно очистить. Можно накрутить стандартные фильтры, а можно поставить со встроенной сеткой. Какой вариант лучше? Наверное, все-таки, первый. Во-первых, можете собрать последовательно столько фильтров, сколько надо, чтобы подавать относительно очищенную воду. Во-вторых, менять один фильтр или один клапан дешевле, чем фильтр с клапаном. Возни при монтаже больше, но не критично.

Классификация по способу монтажа

Фланцевый клапан

При таком типе устройства обратный фланец и фланец на подающей части привариваются к корпусу клапана и получается единая конструкция.

В основном такой тип клапанов используется в промышленных системах для труб большого диаметра.

Из-за больших размеров может стать причиной гидравлического удара, так как в момент закрытия в системе создается повышенное давление. Что бы избежать этого в системах используют затворы безударного типа с плавным закрытием.

Преимущества возможность работы в системах с загрязнением воды. Применение на магистральных трубопроводах, у которых большие диаметры труб.

Межфланцевый

Эти устройство практически не имеют приспособления для крепежа. Сам клапан монтируется между двумя фланцами, на концах соединяемых труб. В местах установки размещают специальный уплотнитель. После этого фланцы стягивают между собой резьбовыми соединениями (болтами или шпильками).

При правильном монтаже, клапан будет надежно зафиксирован. По надежности этот тип соединения почти не уступает фланцевому.

Муфтовый

Самый распространённый в бытовом водопроводе.

При таком подключении клапан присоединяется к трубе при помощи муфты с резьбой.

Плюсы не нужно использовать дополнительные крепежные элементы. Не подходит для труб с большим диаметром.

Важная роль антисифона в работе посудомоечной машины

Как и в стиральных машинах, клапаны имеют огромное значение так же и в посудомоечных машинах. Они обеспечивают нормальную и бесперебойную подачу воды для мытья и полоскания посуды.  Вода в посудомоечную машину поступает через заливной шланг, а выходит – через сливной.

Также такая машина оснащена большим количеством функций и режимов мытья. И за всю эту работу: от подачи воды и до мытья – отвечают клапаны.

Они различаются по своей структуре:

  • обратный клапан;
  • впускной клапан;
  • заливной клапан;
  • антисифонный клапан.

В начале своего помывочного цикла посудомоечная машина наполняется холодной водой через клапан выпуска и, конечно же, через шланг. Поступая далее, вода проходит непосредственно через смягчитель жёсткости на дне машины в самом приёмнике водохранилища.

Когда вода будет доведена до оптимального уровня, то впускной клапан перекрывается включателем давления. Далее запускается нагревательный элемент, работа которого заключается в подогревании воды до необходимой температуры. Так происходит несложный процесс мытья посуды в посудомоечной машине, в котором каждый клапан играет важную роль.

Клапан антисифонный

Главной функцией любого клапана, находящегося в посудомоечной машине  –  защита от протечек воды. Надо понимать, что клапаны не являются автономными элементами, а составляют общую систему защиты оборудования от течи.

Таким образом, несмотря на свои небольшие размеры клапан антисифон очень важная деталь в любом оборудовании, в которое подаётся вода и после различных процессов – уходит. Если оборудование изначально не оснащено само по себе таким клапаном, то можно самостоятельно приобрести и установить его, конечно же, заранее посоветовавшись со специалистами. Так можно предотвратить неприятные сбои в работе любимого оборудования.

Задачи механизма

Рабочий механизм большинства приборов водосчетчиков представляет собой многолопастную крыльчатку, не имеющую стопорного элемента и вращающуюся в обе стороны.

Некоторые потребители, отказываясь от установки клапана, преследуют корыстную цель – перематывание показаний водомера. Для вращения крыльчатки в другом направлении производятся такие действия:

  • перекрывается подача потока жидкости к смесителю;
  • оставшаяся вода сливается;
  • через шланг подсоединенного к смесителю пылесоса подается воздух.

Несмотря на кажущуюся простоту процедуры, имеется несколько нюансов, не оправдывающих надежды потребителей:

  • манипуляции занимают продолжительное время;
  • требуется значительный расход электроэнергии;
  • слишком слабый напор воздуха оставит проживающих в доме людей без воды на весь день;
  • слишком сильный напор может повредить крыльчатку;
  • для подсоединения нужно отыскать пылесос советского производства, большинство современных аппаратов не могут подавать воздух наружу.

Требуется ли обратный клапан на счетчике воды, следует из закона соединяющихся сосудов. Системы водоснабжения (холодная и горячая), организованные в многоквартирных домах, многократно сходятся в смесительных устройствах. Поддержать в трубопроводах одинаковый уровень давления практически невозможно.

При одновременном открытии кранов смешиваются оба потока, жидкость перетекает из системы с повышенным давлением в трубопровод меньшего напора. Счетчик горячей воды может определять также расход и холодной, что скажется на размере счета за водопользование. В ситуации, когда «холодный» водомер станет определять расход и горячей воды, тоже нет никакой выгоды. Элементы его не предназначены для эксплуатации в горячей жидкой среде, водомер быстро выйдет из строя.

Не менее важным фактором, объясняющим, зачем нужен водосчетчик с обратным клапаном, считаются эксплуатационные условия. Период службы, определенный изготовителем, достигается лишь при условии постоянной наполненности камеры измерения водой надлежащего качества.

Обратный клапан устанавливается в смесителях, но при временном прекращении водоснабжения часто возникает ситуация, когда нетерпеливый потребитель открывает вентиль в надежде на скорое включение. Находящаяся в промежутке между запорным краном и смешивающим прибором вода стекает в канализационную трубу. Если поставлен счетчик воды с обратным клапаном, стечет только жидкость с участка от смесителя до клапана. Причина – включение клапана лишь под необходимым давлением. Не беда, если выключение было непродолжительным и жильцы успели вовремя отключить воду. При долгом прекращении водоснабжения возможна не только порча водомера, но и возмещение соседям затрат на ремонт — есть риск, что трубу прорвет.

При установке в индивидуальном доме бойлера монтаж обратного клапана обязателен. При нагреве воды в рабочей камере водонагревателя значительно повышается давление, приводящее к передавливанию входного потока. Вода перетекает обратно.

Отопительная система индивидуального дома может включать в себя не один контур, а два и более. К примеру, первый предназначен для теплого пола, второй – для бойлера, третий – для самой системы отопления. Каждый из них оснащается отдельным насосом и имеет свое рабочее давление. Чтобы не допустить обратное течение воды и перемещение ее из одного контура в другой, также необходим монтаж обратного клапана.

Назначение обратного клапана ^

Задача обратного клапана – пропустить поток воды к насосу и воспрепятствовать его обратный ход. Клапаны этого типа относятся к устройствам прямого действия.

Это означает, что для его работы не требуется ни внешнего управления, ни источника энергии. Открывается и закрывается обратный клапан под воздействием движения потока жидкости сквозь него.

При работающем насосе клапан открывается и пропускает воду по трубопроводу, а в случае отключения агрегата он закрывается и не пропускает ее в обратном направлении.

При этом давление в магистрали до обратного клапана падает до нуля, а после него – сохраняется.

Особенности монтажа

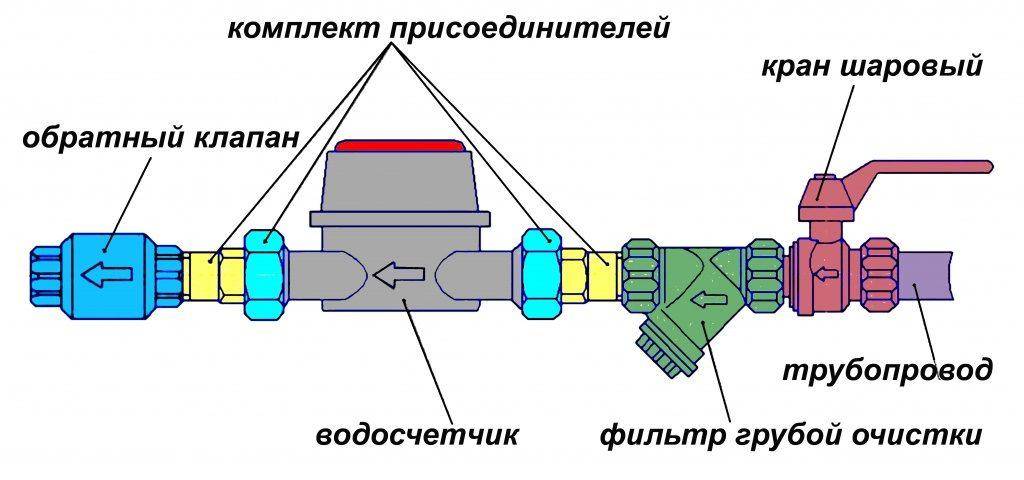

Схема монтажа

Правильно выбранный обратный клапан — это лишь половина дела. Дальше нужно грамотно его смонтировать. В противном случае устройство выйдет из строя в разы быстрее. Это повлечет за собой дополнительные хлопоты и финансовые затраты

При установке обратного клапана нужно обращать внимание на такие моменты:

  • Стрелка на корпусе. Её направление должно смотреть в сторону потока воды в системе как при горизонтальной, так и при вертикальной установке арматуры на ввод.
  • Ставить деталь нужно сразу за водомером, туда, где начинается разветвление воды к разным сантехническим точкам. Таким образом счетчик будет точно определять количество израсходованной воды на квартиру/дом.
  • Муфтовые устройства устанавливают методом разрезания трубы в нужном участке за водомером. На концы тубы нарезается резьба. Затем надевают обратный клапан и поджимают его гайками с обоих концов.

Правильно установленный механизм не должен пропускать воду обратно. Если это наблюдается, арматура неисправна либо установка прошла неправильно.

Место установки

Канализационная и водопроводная системы — не единственные места, в которых установка клапана является необходимостью. Другими участками являются:

Контур автономной отопительной системы. Помещения, где находятся радиаторы отопления или теплый пол, кардинально отличаются по гидравлическим и напорным показателям, поэтому нуждаются в установке автоматической запорной арматуры. Устройство врезается перед котлом и позволяет сбалансировать технические показатели. Вход в водонагреватель. Обратная запорная арматура, установленная перед бойлером, не допускает передвижение горячей водной массы обратно в трубопровод с холодной водой. Погружные помпы

Если система подвода воды соединена с колодцем или скважиной, важно сделать монтаж погружной помпы. Ее основная задача — подъем водных масс с глубины и транспортировка под давлением в дом

При отключении электричества подкачанная вода естественным путем стекает в напорный бак. Чтобы избежать этого, требуется установка запорного клапана перед насосом. Перед счетчиком контроля расхода воды. Все учетные устройства, в частности, бытовой счетчик воды, особо чувствительны к нарушениям и изменениям водоснабжения. Гидравлический удар негативно действует на прибор, вплоть до выхода его из строя. Также запорное устройство не позволяет турбине проворачиваться в обратную сторону.

Виды и конструкции + видео обзор

Все зависит от того, каким образом организован запорный механизм, и как перекрывается проходное отверстие. В соответствии с этими критериями различают три основных вида обратных клапанов, каждый из которых подходит для определенных случаев, и имеет свои преимущества и недостатки.

Пружинные клапана

Обратный клапан для водопровода с металлическим седлом

Клапан из латуни со сферической камерой

Комбинированный обратный клапан

Сборный корпус состоит из двух фрагментов цилиндрической формы, соединенных резьбой. Материалом для запорного механизма служит металл или пластик. Герметичность обеспечивают резиновые прокладки и специальная сантехническая лента, намотанная на резьбу. Канал перекрывается, когда пружина напряжена. Расслабляет ее напор под давлением.

Плюс такого клапана обратного давления воды – возможность разобрать и заменить изношенный затвор.

Поворотный лепестковый

Такое название механизм получил благодаря соответствующей форме запорного элемента. Ось вращения «тарелки» находится над проходным отверстием. Сопротивление потоку обеспечивает пружинный механизм, который, срабатывая, открывает камеру, а при расслаблении перекрывает воду.

Обратный поток – давит на лепесток, перекрывающий канал. Минус такого клапана для трубопровода – скорый износ лепесткового механизма при большом внутреннем диаметре корпуса.

Шаровая модель

Данный класс устройств в корне отличается от изделий подъемного типа. Запорный механизм представляет собой шар, который под собственным весом опускается при недостаточном давлении воды, и перекрывает циркуляционный канал. Корпус оснащен съемной крышкой для удобства при обслуживании.

Отсутствие механических узлов указывает на продолжительный срок службы. Возможна замена шара на более тяжелый для изменения рабочих параметров.

Популярные шаровые модели

Ряд приборов, использующих для затвора жидкости металлический шарик и имеющих невысокую стоимость.

Tim JH-1014

Характеристики:

  • материал корпуса и запирающей конструкции – латунь;
  • предельная температура – 130 °C;
  • тип подключения – муфтовый (BP/BP);
  • цена – 660 р.

Клапан для применения в монтаже горячего и холодного водоснабжения, отопления, передачи сжатого воздуха, газов и жидкостей, не взаимодействующих с материалом изделия. У модели отсутствуют трущиеся поверхности, она может крепиться в любом положении без изменения характеристик.

Сферическая камера способствует увеличению пропускной способности по сравнению с цилиндрическими аналогами. Рабочее давление клапана – от 0,05 бара.

1″ ALTSTREAM

Характеристики:

  • вид резьбы – 1″;
  • интервал температур – от -20 °C до 150 °C;
  • герметичность запирающего элемента – класс А;
  • материал – латунь;
  • тип проточности – полнопроходной;
  • цена – 400 р.

Шаровая конструкция используется для запирания систем трубопроводов хозяйственного и питьевого назначения, отопления, подачи горячей воды, сжатого воздуха. Срок эксплуатации изделия составляет 30 лет, есть возможность ремонта. Минимальный ресурс выработки 25 тыс. циклов.

Устройство клапана

  • Затвор,
  • Пружинка,
  • Одна-две резинки,
  • Металлическая труба с шайбой или без нее.

В стандартном положении затвор закрыт, его подпирает пружинка. Есть два варианта затворов: пластиковый и металлический. Изделия с металлическим затвором используются в системах отопления, пластиковые в общей системе водоснабжения. Чтобы открыть обратный клапан с металлической мембраной, необходимо большое давление. Поэтому, если в системе низкое давление, обязательно используйте только пластиковый затворный механизм. Клапаны с металлическими затворами имеет большую длину в сравнении со своими пластиковыми собратьями. Разница составляет 1 см. При смене уже установленных клапанов необходимо учитывать эту техническую особенность.

Где надо устанавливать обратный клапан

Внутреннюю канализацию квартиры можно оснастить как одним так и несколькими обратными клапанами. Обычно используется одно устройство, которое ставится перед стояком.

В связи с тем, что стояк засоряется чаще в самом низу (в подвале), нечистотами будет затоплять квартиры первого этажа. Поэтому нельзя установить один клапан на общий стояк. Обратные клапана меньшего диаметра ставятся непосредственно перед сантехническими приборами.

Частные дома оборудуют клапанами когда есть риск что септик может переполниться талыми или грунтовыми водами. Однако, в отличии от квартиры, здесь можно обойтись и одним прибором, установив его внутри дома или на улице. Если ставить клапан на улице, он будет находиться между очистным сооружением и домом, то-есть в районе наружной канализации.

Обратный клапан на канализацию рекомендуется устанавливать в случае если:

  • ваша квартира находится на первом этаже многоэтажного дома;
  • вы живете на втором этаже, если жильцы первого этажа позаботились об установке клапана, при засоре стоки смогут добраться до вас;
  • вы проживаете в загородном доме на участке с высоким уровнем грунтовых вод.

Жильцам 3 и выше этажей использовать это устройство нет необходимости. Так как на такую высоту стоки просто не смогут подняться. При таком уровне, жидкость выдавит засор своей массой.

Как монтируются обратные клапаны для насосных станций

Обратный клапан для совместной работы с насосной станцией следует выбрать на этапе составления проекта. В некоторых моделях насосов такие затворы включены в конструкцию, для остальных существует несколько правил:

  • Для насосов вакуумного типа (всасывающих) затвор монтируется на выходе насоса, до гидроаккумулятора.
  • При большой глубине скважины и при большом расстоянии от скважины на поверхности следует установить дополнительное устройство на водозаборе.
  • Для напорных насосов, опускаемых в скважину, затвор монтируется на выходной патрубок.

Кроме того, при монтаже следует строго соблюдать направление потока, указанное на корпусе, и тщательно уплотнять все соединения.

Типы обратных клапанов

Можно разделить обратные клапана по материалам:

  • чугунные;
  • латунные;
  • из различных сталей;
  • пластиковые.

Последние часто предпочитают из-за их невысокой стоимости.

По конструкции различают четыре основных вида клапанов:

  1. Шаровый.
  2. Поворотный (лепестковый или возвратный).
  3. Подъёмный.
  4. Межфланцевый.

Рассмотрим их особенности.

Шаровый

Подпружиненный шар выполняют из резины или чугуна, покрытого резиной.

При нормальном движении потока, шарик перемещается назад, и пропускает жидкость, при возвратном движении он наглухо блокирует выходное отверстие.

Подходит для наружной канализации и там, где требуется хорошая пропускная способность.

В систему отопления советуют ставить арматуру, создающую минимальное сопротивление, поскольку от скорости движения воды напрямую зависит температура в доме.

Поворотные

Лепесток, перекрывающий входное отверстие, крепится на шарнире и, как обычная дверь, «распахивается» от движения воды.

Он не мешает прохождению потока, поскольку в открытом виде помещается в заглушенное боковое ответвление клапана.

Недостаток конструкции в том, что когда давление воды падает и лепесток захлопывается, происходит гидроудар.

Это не так страшно, если диаметр клапана не велик, но в больших конструкциях удар может повредить сам механизм или приборы, которые призван защищать.

Для клапанов больших диаметров была разработана безударная конструкция поворотного затвора – с мягким ходом.

Подъёмные

Эта конструкция с изогнутым ходом жидкости. В Перпендикулярном отсеке расположен механизм из пружины и золотника, который под напором воды поднимается вверх и прижимается к заглушенной части прибора

Для нормальной работы арматуры, важно, чтобы её располагали на горизонтальном участке, а заглушенный участок располагался строго вертикально

Механизм восприимчив к качеству жидкости – грязная вода со временем может вывести его из строя.

Межфланцевые

Они, в свою очередь, делятся на:

  1. Дисковые.
  2. Двустворчатые.

Дисковые. Его затворка выполнена в форме круглой пластины, которая в обычном положении прижата пружинами к седлу.

Но давление, создающееся потоком воды, отклоняет диск, и вода поступает по трубе.

Однако, завихрения, создающиеся при такой конструкции, делают его пригодным не для всех случаев.

Двустворчатые. Во втором случае, затворка состоит из двух половинок, прикреплённых на стержне по центру устройства. Поток воды их складывает и проходит по трубе, практически без сопротивления.

Преимущество миниатюрной конструкции в том, что её можно устанавливать и вертикально, и горизонтально, и под наклоном.

Оба варианта межфланцевых клапанов просто устанавливать, зажав их между фланцами и стянув болтами. Схема практически не удлиняет трубопровод, а механизм весит в 5-8 раз меньше, чем другие аналоги того же диаметра.

Обратный клапан в насосной станции – как правильно установить своими руками

Насосная станция забирает воду из скважины, колодца и закачивает ее в специальный резервуар. Отсюда она раздается среди потребителей (краны, смесители, бойлер, посудомоечная и стиральная машины). Когда бак заполнен, реле отключает электромотор, подача прекращается. Поступление автоматически возобновляется при расходе, когда падает давление.

Агрегат работает не постоянно, а периодически. В перерывах вода должна удерживаться в резервуаре. С этой функцией справляется обратный клапан, который обязательно устанавливается на насосной станции. Он устроен таким образом, что закачивает воду, когда она находится в насосе. Прежде чем запустить устройство, его заполняют жидкостью, и она должна быть там всегда. Гидроаккумулятор служит накопительной емкостью и одновременно поддерживает необходимое давление в системе. После остановки электромотора оно начинает падать, если не заблокировать отток.

Где ставить обратный клапан

Для начала пару слов о том, как обозначается обратный клапан на воду на схемах. Для него существует специальный значок. Это два треугольника, развернутые вершинами друг к другу. Один их треугольников закрашен, один нет. Направление движения рабочей среды указывается стрелкой. В обратном направлении поток закрыт.

Графическое обозначение обратного клапана на схемах

В общем-то, четкого указания, где именно надо ставить обратный клапан, нет

Важно, чтобы он выполнял свои функции, а место его установки — дело вторичное. Надо, чтобы система водоснабжения или отопления работала правильно. А конкретное его место определяете по параметрам системы и по удобству обслуживания

А конкретное его место определяете по параметрам системы и по удобству обслуживания

Исключение — ввод воды в квартире. Тут вам четко скажут, обратный клапан ставим перед счетчиком и никак иначе

А конкретное его место определяете по параметрам системы и по удобству обслуживания. Исключение — ввод воды в квартире. Тут вам четко скажут, обратный клапан ставим перед счетчиком и никак иначе.

Где ставить обратный клапан на воду при вводе ее в квартиру — после счетчика

Например, в обвязке бойлера на подающем трубопроводе должен стоять обратный (запорный) клапан. Он предотвращает попадание горячей воды в систему, которое может произойти, когда вода нагреется и этим создаст повышенное давление, которое может «передавить» водопроводное. В таком случае лучше ставить обратник поближе к источнику горячей воды, чтобы не подвергать тепловой нагрузке другие элементы обвязки и трубы холодной воды, которые далеко не всегда сегодня из металла.

На скважине или в колодце с погружным насосом

Если будете искать информацию, где ставить обратный клапан на погружной насос, информация может быть противоречивой. Одни советуют ставить сразу на выходе насоса, другие — на входе в дом или в приямке, если речь идет о скважине. Как ни странно, все три варианта рабочие. Просто для разных случаев.

Место установки обратного клапана в системе водоснабжения выбираем в зависимости от параметров системы и оборудования

Поставить обратный клапан в доме или в приямке над скважиной можно, если вертикальный участок трубопровода не превышает 7 метров. Длина горизонтального участка (если он без наклона) роли не играет. При такой протяженности трубопровода вода не будет стекать обратно в колодец или скважину.

Место установки обратного клапана в системе водоснабжения с погружным насосом

Если зеркало воды находится ниже семи метров (насос тянет воду с глубины более 7 метров), обратный клапан ставим после насоса. Можно сразу (как на фото выше), а можно поставить фильтр, потом обратный клапан. Допустимо установить клапан на пару метров над уровнем воды. Это уже не играет большой роли. Но такой способ установки — на глубине — неудобный для обслуживания. Рано или поздно клапан придется либо чистить, либо менять. Если он в скважине или в колодце, надо все вынимать на поверхность. Сама замена занимает считанные минуты. На то, чтобы открутить резьбу, снять старый, проверить/почистить или поставить новый, нужно минут пять. А вот все подготовительные работы — это тяжело, мокро и неприятно. Так что по возможности, переносим обратный клапан в дом или приямок.

С насосной станцией

Как уже говорили, некоторые модели насосных станций имеют обратный клапан. Нужно ли ставить второй на всасывающем трубопроводе? Снова-таки, если поднимается вода менее чем на 7 метров, можно обойтись без него или поставить на входе в дом.

Для насосной станции лучше обратный клапан с фильтром

Если вертикальный подъем больше, ставить надо на входе. Зачем? А потому что при выключенном насосе вода будет стекать обратно. И при включении, качать будет воздух, и только потом воду. И сразу скажем, что далеко не все станции нормально переносят такой режим. Поэтому если слышите, что вода после выключения насоса возвращается в колодец или скважину, лучше переделайте систему.

Обратный клапан с фильтром для установки с насосной станцией

Как видите, в данной схеме обратный клапан устанавливается на конце трубы. Так как он чувствителен к загрязнениям, лучше воду предварительно очистить. Можно накрутить стандартные фильтры, а можно поставить со встроенной сеткой. Какой вариант лучше? Наверное, все-таки, первый. Во-первых, можете собрать последовательно столько фильтров, сколько надо, чтобы подавать относительно очищенную воду. Во-вторых, менять один фильтр или один клапан дешевле, чем фильтр с клапаном. Возни при монтаже больше, но не критично.
