Как выбрать датчик для теплого пола?

Устройство и принцип действия

Удобство пребывание в помещениях во многом зависит от применяемой системы отопления. Контроль над температурой водяного теплого пола производится с использованием специальных приборов – терморегуляторов.

Применяются множество конструкций таких систем, но в большинстве случаев в них используется всего несколько принципиально различных способов регулировок.

Смотреть видео — процесс настройки

терморегулятор для теплого пола, обзор и настройка

Смотрите это видео на YouTube

Но, прежде чем рассмотреть принцип работы и устройство терморегуляторов, нужно понять объект регулирования.

Что такое разводка отопления

Обогрев помещения водяным полом может осуществляться различными способами. Одним из них является использование тепла подогретой воды, выполняющей роль теплоносителя. Передача производится по трубам. Раньше в отоплении в основном использовали стальные трубы, сейчас им на смену пришли современные из пластиковых материалов.

Греющий контур может располагаться вдоль стен в виде радиаторов, а может располагаться под поверхностью пола, нагревая его и воздух в помещении.

Терморегулятор для радиатора отопления: установка, принцип работы, характеристики, критерии выбора.

Горячая вода или антифриз нагревается в котле, после чего, с использованием циркуляционного насоса подается в греющий контур водяного пола.

Проходя по его трубам, теплоноситель отдает тепло в закрытое окружающее пространство, нагревая поверхность. Охлажденная жидкость возвращается в систему котельной. В зависимости от температуры «обратки» в узле подмеса производится ее подогрев, либо охлаждение подмешиванием более холодной воды из бака.

В контурах с теплыми полами, который подключаются отдельным контуром, терморегулятор устанавливается для каждого из них, поскольку все они имеют собственный тепловой режим. А контуры радиаторного отопления нагреваются до температуры, практически вдвое выше, чем для теплого пола.

Как работает принцип регулирования температурного режима

Основными элементами регулировки нагрева является сервоприводы,  датчики температуры и терморегуляторы. Такой состав оборудования позволяет производить регулировку температуры водяного теплого пола бесступенчато в непрерывном автоматическом режиме. Происходит это следующим образом:

  1. Если с термодатчика приходит сигнал о недостаточной температуре, сервопривод открывает вентиль и в контур отопления поступает больше горячей воды.
  2. При перегреве теплоносителя открывается вентиль подмеса охлажденной воды, снижая степень нагрева в контуре.
  3. Однако возможна регулировка и в ручном режиме путем установки крана в определенное положение. Но такой способ требует постоянного визуального контроля, поскольку факторы, от которых зависит режим отопления, в течение суток изменяются неоднократно. При относительной дешевизне таких устройств, они очень неудобны в эксплуатации, поскольку за каждым имением условий в помещении требуется вмешательство в работу отопления.

Параметры регулировки

Смотреть видео — регулировка мощности блока термодатчика

Регулировка теплого пола используем терморегулятор для водяного теплого пола

Смотрите это видео на YouTube

  1. Степень нагрева напольного покрытия. В таком случае датчик нагрева устанавливается в непосредственной близости от него. Такое устройство теплого пола лучше всего подходит для небольших помещений и маломощных отопительных контурах, которые используются только в качестве вспомогательных, в частности для теплого пола.
  2. Температура воздуха в помещении – при такой схеме контроля используются датчики, вмонтированные непосредственно в корпусе терморегулятора. Корректной работы такого прибора можно добиться только, если выполняются все требования к утеплению обогреваемого здания. В противном случае эффективной работы отопления добиться сложно – значительные потери энергии неизбежны. Правильно построенный дом с обширной отопительной системой и терморегулятором может дать до 30% экономии ресурсов.
  3. Комбинированные системы регулирования, при которой датчики температуры водяного теплого пола устанавливаются и в отапливаемом помещении и на системе узла подмеса. Параметры настраиваются из соображений максимально комфортной температуры в доме. Такая аппаратура с терморегулятором используется в обширных помещениях. Для управления могут использоваться оба датчика одновременно или один из них.

Разновидности регуляторов

Схема механического терморегулятора

Классический терморегулятор представляет собой компактный прибор, представленный в следующих исполнениях:

  • Встраиваемая в стену модель, подключаемая к скрытой электропроводке.
  • В виде «открытого» изделия, предназначенного для установки непосредственно на стену (образцы накладного типа).

Для работы в системах теплых полов этот прибор комплектуется особым термическим датчиком и сигнальным кабелем. Некоторые модели помимо этого имеют собственный, встроенный термостат, контролирующий температуру окружающего воздуха. Они применяются в ситуациях, когда система электрического пола является основным источником тепла (используется вместо отопительных батарей).

Все разнообразие современных терморегуляторов для теплого пола подразделяется на следующие группы:

  • электронные регуляторы;
  • электромеханические приборы;
  • программируемые приборы с выносными датчиками;
  • устройства с ПДУ.

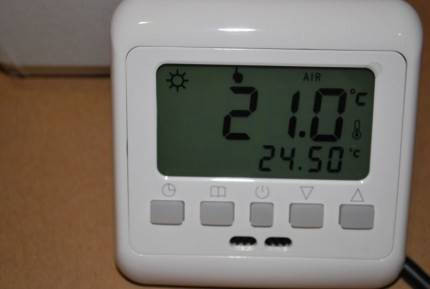

Электронные регуляторы

Электронные терморегуляторы

Приборы этого класса имеют отличное от механических моделей исполнение, особо заметное по их внешнему виду. Они оснащаются расположенными на лицевой панели цифровым дисплеем и кнопками, предназначенными для точной установки нужной температуры нагрева. В качестве образца такого регулятора рассматривается модель «Danfoss», посредством которой удается точно выставить контрольный параметр и визуально отслеживать его текущее значение. Однако этим функциональность описываемого образца и ограничивается.

Электронные приборы от известных производителей (Electrolux, например) намного удобнее в эксплуатации в сравнении с механическими аналогами. Однако и их возможности лишь немного превышают функционал последних. В них не предусматривается никаких дополнительных опций (программирование режимов, например, или энергонезависимое питание), которые доступны лишь «продвинутым» моделям. Указанная ограниченность является основной причиной их небольшой популярности.

Механические модели

Механический терморегулятор AURA LТС 230

Предлагаемые на рынке терморегуляторы механического типа – это недорогие устройства, отличающиеся простотой конструкции и обслуживания. Выбор способов управления в этих приборах не велик. На их передней панели обычно размещаются только два элемента – клавиша включения и регулятор температуры в виде колесика с нанесенной рядом шкалой. Кроме того, на ней предусмотрена простейшая индикация включенного состояния, выполненная на обычном светодиоде.

К достоинствам таких регуляторов относят простоту конструкции и доступную цену. Однако точность выставления температурного режима у них очень низка, что не всегда позволяет добиться нужного результата. Еще одним существенным недостатком этих приборов считается отсутствие опции программирования режимов работы.

Ощутимой экономии энергии, потребляемой от электросети, добиться посредством такого терморегулятора не получится. Несмотря на это отдельных пользователей привлекает простота их устройства и доступная цена.

Программируемые устройства

Многоканальный ПИД терморегулятор с USB Термодат-19Е5

К этой группе относятся приборы, которые принято обозначать словом «умные», поскольку они отличаются наличием большого числа опций. Как правило, в таких устройствах предусматривается отдельный встроенный температурный датчик и возможность переключения режимов контроля состояния по двум средам («по полу» и «по воздуху»). Но основным их достоинством является возможность программировать прибор по своему желанию, задавая нужную температуру в течение определенного промежутка времени. Обычно их устанавливают на выбранные часы в течение текущих суток или на дни недели (с учетом будней и выходных). В особо «продвинутых» моделях таких регуляторов предусмотрена возможность программирования по сети Wifi с одновременным подключением к Интернету.

С дистанционным управлением (с ПДУ)

Этот тип регуляторов представлен моделями от «Eberle», «Gira» и «Livolo»,состоящими из двух связанных между собой модулей – стационарным и переносным (пульт ПДУ). К первому подводятся электрические провода от датчиков и реле теплых полов, что определяет выбор места для его размещения в пределах комнаты. Управлять режимами работы обогревающей системы можно из любой зоны, ограниченной дальностью действия радиоканала связи.

Особенности работы

Термодатчик – это одна из важнейших элементов, входящих в систему подогрева полов. Это проводник из меди, покрытый изоляционным материалом, конец датчика с целью защиты от различных внешних воздействий закрыт специальной колбочкой. Принцип работы устройства прост: датчик самостоятельно определяет температуру пола (при нагреве сопротивление устройства уменьшается) и затем сообщает полученную информацию терморегулятору.

Электрический теплый пол

Далее терморегулятор в зависимости от полученных данных – высокой или низкой температуры – автоматически включает/выключает систему нагрева полов. Обычно устройство срабатывает, если температура опускается ниже заданной отметки всего на 0,5 градусов. В целом, частота цикла «включить-выключить» зависит от нескольких факторов – это толщина стяжки, вид покрытия, температура нагрева воздуха в помещении, наличие или отсутствие утеплителя.

Датчик температуры теплого пола

Таким образом, эти устройства – и датчик, и регулятор – помогают создавать благоприятный микроклимат в помещении, управляя всей системой подогрева полов.

Термодатчик для теплого пола

Видео

Для отдельных контуров отопления в разных комнатах можно установить один регулятор тепла. Он будет регулировать температуру в двух помещениях, для этого применяют двухзонные терморегуляторы. Программируемые модели с дистанционным управлением способны контролировать и управлять параметрами сразу в четырех контурах.

Когда не требуется поддерживать высокие температуры, для экономии электроэнергии прокладывают один греющий кабель с терморегулятором на две комнаты. Выбирая регулятор тепла, надо рассматривать все его технические возможности.

Как проверить работоспособность терморегулятора?

Посмотрим на примере, как можно проверить, работает ли терморегулятор, при помощи обычной лампочки.

Шаг 1. Терморегулятор подключается к сети с соблюдением всех правил. То есть фазный провод подсоединяется к клемме L, а нулевой – к клемме N. Также подключаются датчик температуры и обычная лампочка, вкрученная в патрон. Она будет являться индикатором нагрузки.

Подключение терморегулятора

Лампочка послужит индикатором нагрузки

Шаг 2. Подключенный к сети терморегулятор включается при помощи тумблера.

Включается терморегулятор

Шаг 3. Рычажок, ответственный за увеличение температуры, устанавливается на максимум.

Задается максимальная температура

Шаг 4. Если терморегулятор исправен, то лампочка загорится.

Лампочка загорелась

Шаг 5. При помощи такой схемы можно проверить и датчик температуры. Для этого он берется в руку, а регулятор температуры устанавливается на среднее значение.

При помощи такой схемы можно проверить и датчик температуры

Шаг 6. Регулятор температуры опять поворачивается до более высоких значений. Лампочка снова загорится. Но когда датчик нагреется до температуры человеческого тела, она погаснет.

Лампочка снова загорелась

Шаг 7. После этого систему можно оставить в покое. Через некоторое время лампочка загорится вновь, когда датчик температуры остынет и подаст сигнал терморегулятору.

В очередной раз загорелась лампочка

Подключение – как установить самостоятельно

При подключении учитывайте такие нюансы:

  • Датчик должен находится на высоте 30 см по рекомендациям производителей.
  • Если укладка пола будет проводиться в помещении с повышенной влажностью, то стоит вынести регулятор за пределы комнаты.
  • Элемент управления теплым полом подключается в порядке, указанном на схеме.

Монтаж и настройка термодатчика

Подключение проводится двумя способами:

  1. Напрямую, когда нагревательный кабель объединяется с терморегулятором.
  2. С применением распаечной коробки, когда к ней прокладывается отдельный кабель от регулятора, а потом кабель к нагревательному элементу.
  1. Провод с термодатчиком просовывается в гофрированную трубку. Конец закрывается заглушкой, чтобы защитить прибор от внешних факторов. Например, строительной смеси, которая будет использоваться по завершению работ.
  2. Датчик фиксируется между двумя отопительными контурами. Для закрепления используется специальная лента. Прибор устанавливается на расстоянии от стены в среднем 50 см.

Не устанавливайте датчик вблизи отопительного прибора, камина, чтобы избежать возможных погрешностей в показателях устройства.

  1. В специально созданной канавке размещается регулятор, и трубка выводится в пол.
  2. После укладки сопутствующих проводов канавка заделывается цементом.
  3. Электропровода стараются облудить.
  4. Затем подсоединяются к регулятору, который потом устанавливается в специальном месте над канавкой с проводами.
  5. Чтобы проверить работоспособность теплого пола, систему подключают буквально на одну минуту.
  6. Если все установлено правильно, то на панели терморегулятора загорится сигнальная лапочка, начнется процесс нагрева.

Термодатчик – это необходимый элемент для регулировки температуры в системе теплого пола. С ним стала возможна экономия электроэнергии. В каждой отдельной комнате создается благоприятный микроклимат. Финансовые вложения быстро оправдываются, поэтому стоит приобрести термодатчик, даже если он не предусмотрен в комплекте.

Функциональность и принцип работы расходомера

Основной функцией расходомеров или как их еще называют, поплавковых ротаметров в системе теплого пола является регулировка расхода теплоносителя в водяных контурах. Установка такого устройства позволяет:

  • избежать перерасхода электрической энергии в процессе нагрева теплоносителя;
  • обеспечить равномерный прогрев всех водяных контуров;
  • исключить колебание температурного режима в разных комнатах.

Необходимость использования расходомеров возникает в зданиях, где производится обогрев половых покрытий с разной площадью. Объемные помещения требуют большей длины трубопровода, поэтому прогреваются они менее интенсивно, чем маленького размера комнаты. Поэтому достичь равномерного прогрева и обеспечить комфортную температуру во всем доме можно только с таким приспособлением.

Расходомер для системы обогрева пола представляет собой устройство механического типа с пластмассовым или латунным корпусом. Внутри его находится поплавок из полипропилена. На верхней части корпуса находится прозрачная колба с разметками. В процессе циркуляции теплоносителя поплавок приходит в действие, перемещаясь по направлению вверх-вниз. Согласно его расположению можно с помощью шкалы определить объем жидкости в трубопроводе.

Особенности работы датчика теплого пола

Проводник изготавливается из меди, покрывается изоляционным материалом, а от внешних факторов закрывается специальной колбочкой. Датчик определяет температуру пола и передает информацию терморегулятору. В качестве реакции на высокую или низкую температуру прибор автоматически включает/выключает систему подогрева. Устройство срабатывает, если температура становится ниже указанной отметки 0,5 градусов.

Частота срабатывания датчика зависит от факторов: толщины стяжки, вида покрытия, температуры нагрева воздуха, наличия или отсутствия материала для утепления.

Плюсы и минусы

  1. Экономный расход теплоносителя.
  2. Возможность монтажа при создании системы отопления в уже существующей установке.
  3. Контроль комфортной температуры в помещении.
  4. Компактный и привлекательный внешний вид.
  5. Быстрая окупаемость.
  6. Простота обслуживания.
  7. Возможность устанавливать необходимую температуру.

Классические модели продаются по доступным ценам, но обладают незначительным функционалом.

Конструкция

Конструкция простой модели включает термоголовку, клапан, функционирующий механизм. Термоголовка – главный элемент конструкции, который состоит из спирта, сниженного газа, масла, парафина.

Гарантия качества.

Покупатели могут не сомневаться в том, что оборудование для теплых полов Herz будет работать исправно на протяжении всего срока эксплуатации. Ведь производитель имеет собственную систему контроля качества, благодаря которой на всю австрийскую продукцию предоставляется 5- летняя гарантия. Примечательно, что система была разработана еще в 1960-х годах. На сегодняшний день она усовершенствована, однако основа осталась неизменной. Соблюдение наивысших производственных стандартов обеспечивает гарантию надежности работы всех изделий.

Австрийская компания применяет в процессе работы только современную систему менеджмента, соответствующую ISO 9001. Многочисленные международные и национальные сертификаты также являются важным подтверждением высокого качества австрийской продукции. Некоторые изделия соответствуют Европейскому стандарту EN 215.

Терморегулятор для теплого пола три разновидности и их принципиальная разница

Современные электрические системы теплых полов могут быть оборудованы тремя типами контроллеров – они различаются и принципом управления режимами работы полов, и своими возможностями.

  1. Механический терморегулятор для теплого пола – его еще называют интуитивным. На этом устройстве вы не обнаружите никаких делений с указанием рабочей температуры, никаких кнопок и других элементов современной электроники. Все, чем располагает это устройство, – это круговой переключатель, чем-то напоминающий регулятор освещения под названием диммер. Крайнее левое положение является выключателем, а поворот рычага по часовой стрелке увеличивает температуру подогрева пола. Интереса данное устройство представляет мало – многие подобные модели даже не в состоянии отключать нагреватели по достижении заданной температуры. Экономного потребления энергии от полов, оборудованных такими терморегуляторами, можно не ждать.
  2. Цифровой терморегулятор. Это усовершенствованный вариант интуитивного устройства – он ушел далеко от своего примитивного собрата и имеет цифровое табло, на котором указывается фактическая и заданная температура нагрева пола. В отличие от своего сородича, это устройство уже отключает нагреватели при достижении определенной температуры, а включает их в работу только после того, как температура пола снижается на несколько градусов. Установка такого терморегулятора теплого пола позволяет экономить львиную долю электрической энергии. Такие устройства могут быть двух типов.
    • Устанавливаемые в подрозетник – по своим габаритам они ничем не отличаются от розетки или выключателя.
    • Устанавливаемый в электрический щиток. Данные устройства в полной мере схожи с двойными или даже тройными автоматическими выключателями. Благодаря своим компактным размерам, эти устройства имеют не очень удобную систему управления – как правило, это три кнопки, с которыми приходится иметь дело, нажимая их по несколько раз, чтобы добиться нужного режима работы.
  3. Программаторы. Продвинутый вид терморегуляторов для теплого пола – по сути, это устройство можно назвать полноценным микрокомпьютером, который позволяет задавать режим и график работы системы теплого пола на неделю, а то и на месяц вперед. Приведу простой пример программирования, чтобы вы понимали, о чем идет речь. График работы теплого пола, управляемого программатором, может выглядеть следующим образом: в 5 часов утра теплый пол включается и к вашим утренним процедурам он уже полностью нагреется; в 7 часов он выключается, а вы благополучно отправляетесь на работу. То же самое происходит и вечером, когда вы возвращаетесь с работы – этот график вы можете настроить индивидуально, причем каждый день недели (а в некоторых устройствах и месяца) он может быть разным. Такие программаторы бывают двух типов.
    • Однозонный – он контролирует и поддерживает заданную температуру в одном помещении.
    • Многозонный. Позволяет разбивать одно помещение на несколько зон и поддерживать в них свою собственную температуру пола. Вопрос, как настроить такой терморегулятор теплого пола, достаточно сложный – здесь либо специалист нужен, либо придется досконально штудировать инструкцию.

Как настроить терморегулятор теплого пола

Ну вот, с разновидностями и особенностями терморегуляторов для теплого пола мы разобрались, теперь остается изучить принцип его подключения.

Типы термоголовок

Термоголовки на батарею по типу встроенных механизмов делятся на устройства:

  • ручные;
  • механические;
  • электронные.

Ручные

По своему действию терморегулирующие устройства напоминают работу обыкновенного водопроводного крана. Поворотом ручки регулируют интенсивность потока теплоносителя, поступающего в радиатор. Калибровка шкалы произведена на основании серии испытаний приборов. Каждое деление соответствует температуре, которая должна установиться в помещении.

Плюсы

Невысокая стоимость приспособления. Простота в установке и обращении. Красивый внешний вид.

Минусы

Степень нагрева батареи устанавливают головкой терморегулятора вручную. Это означает, что регулировка температуры в комнате невозможна во время сна хозяев жилища или их отсутствия.

Механические

Шток термостата перекрывает, и освобождают проход теплоносителю в трубе перед радиатором, двигаясь автоматически вслед за меняющимся в объёме сильфоном. Величину температуры устанавливают вручную по шкале поворотного колпачка, задавая ограничения в работе термостатического клапана.

Плюсы

Исключается ситуация, когда нужно присутствие хозяев для корректировки прибора. Терморегулятор круглосуточно поддерживает заданный параметр, что существенно экономит тепловую энергию.

Минусы

Необходимость постоянного наблюдения за правильностью установки и выполнения заданных температурных режимов прибором.

Электронные

Автоматическая термоголовка с электронным управлением обладает расширенным набором функций. Принцип работ терморегулятора такой же, как у механического прибора. Головка имеет возможность тонкой настройки. Термоголовка устанавливается непосредственно на термостатический клапан и даёт возможность регулировки температуры воздуха в помещении.

Плюсы

К достоинствам можно отнести наличие таких функций, как:

  • программирование устройства температурных режимов на каждый день недели;
  • «Boost» включает быстрый нагрев батареи;
  • «Отпуск» устанавливает постоянный режим обогрева на весь период длительного отсутствия хозяев в доме или квартире;
  • «Offset» срабатывает при затруднённом доступе или расположению батареи в глубокой нише;
  • «Открытое окно» при открытии окон головка автоматически понизит температуру нагрева радиатора.

Минусы

К минусам следует отнести высокую стоимость автоматической головки термостата. Также сюда следует отнести необходимость контроля элементов питания и своевременной замены пальчиковых батареек.

Термоголовки для радиаторов отопления отличаются по способу крепления – это:

  • краны с термоголовками прямые и угловые;
  • беспроводные;
  • с выносным датчиком.

Краны с термоголовками — прямые и угловые

К ним относятся все ручные и механические устройства (смотрите выше главы «Ручные» и «Механические»). Прямые (проходные) модели имеют тройник для врезки в прямую трубу.

Угловые термоголовки устанавливают в углах поворота тепловой магистрали перед батареей отопления.

Беспроводные

Особенностью беспроводных головок термостата для батарей отопления является то, что управление ими осуществляется через Bluetooth со смартфона или планшета. Беспроводные термостаты являются совершенно самостоятельными устройствами, не нуждающимися в дополнительном оборудовании. Основными достоинствами таких приборов является:

  • возможность управления не только удалённо, но и с помощью сенсорных кнопок, расположенных на корпусе термоголовки;
  • программирование по каждому дню недели или на более долгий срок;
  • наличие функций самообучения, защиты от детей, предупреждения об окислении штока и распознавание открытого окна.

С выносным датчиком

Выносной датчик представляет собой удлинённую колбу из цветного металла, заполненную жидкостью. Колба соединена стальной трубкой с сильфоном, по которой движется жидкость в ту или иную сторону в зависимости от повышения или понижения температуры воздуха в помещении.

Соединительная трубка длиной 2 метра позволяет поместить выносной датчик в любом удобном месте.

Механические терморегуляторы

Механические терморегуляторы очень просты в управлении. У них есть кнопка вкл/выкл и колесико для выставления нужной температуры пола. Механический терморегулятор имеет световую индикацию, которая сигнализирует работает пол в данный момент или нет. Каждый термостат укомплектован выносным датчиком температуры пола, который непосредственно располагается в полу в зоне теплого пола и, меряя температуру пола, дает команду терморегулятору на включение или отключение теплого пола.

Некоторые механические терморегуляторы имеют 2 датчика: выносной датчик температуры пола и встроенный датчик воздуха. Правильно регулировать работу теплого пола по датчику пола, однако возникают ситуации, когда это надо сделать по температуре воздуха.

Механические терморегуляторы отличаются своей простотой и надежность. Именно поэтому я рекомендую их своим клиентам.

Проверка и настройка

После этого остается лишь проверить правильность положения прибора с помощью уровня, чтобы он стоял ровно. Если все операции выполнены правильно, можно навесить и закрепить винтами переднюю панель с блоком управления.

После того, как терморегулятор закрыт крышкой, следует включить автомат и подать на устройство питания. Затем проверяют индикатор питания на панели управления. Если терморегулятор снабжен жидкокристаллическим экраном, на нем появятся соответствующие значения.

В простых моделях наличие электропитания может обозначаться обычным диодным индикатором.

При настройке терморегулятора для теплого пола следует учитывать не только прогрев воздуха, но и тип напольного покрытия, под которым размещена система

Еще один способ проверить исправность программируемого терморегулятора и правильность его подключения, состоит в том, чтобы установить на приборе минимальную возможную температуру нагрева, после чего включить его. Затем следует задать максимальную возможную температуру и проконтролировать замыкание обогревательной цепи, о чем сообщит характерный щелчок.

После этого устройство необходимо отрегулировать, установив подходящие температурные данные. Если к этому моменту работы по укладке теплого пола полностью окончены, а бетонная стяжка уже высохла (в случае, когда ее монтаж предусмотрен технологией), можно протестировать работу теплого пола и убедиться, что терморегулятор работает правильно.

Проверку программируемых моделей рекомендуется выполнять следующим образом:

  • выставить время включения и отключения устройства;
  • задать подходящие температурные данные;
  • запустить теплый пол и наблюдать за его работой в течение суток.

Современные терморегуляторы, снабженные большим количеством электронных составляющих, необходимо устанавливать очень аккуратно и внимательно. Такие приборы очень чувствительны к перепадам напряжения, а при неправильном присоединении проводов устройство может просто сгореть. Поэтому при любых сомнениях начинающему электрику стоит проконсультироваться с более опытным специалистом.

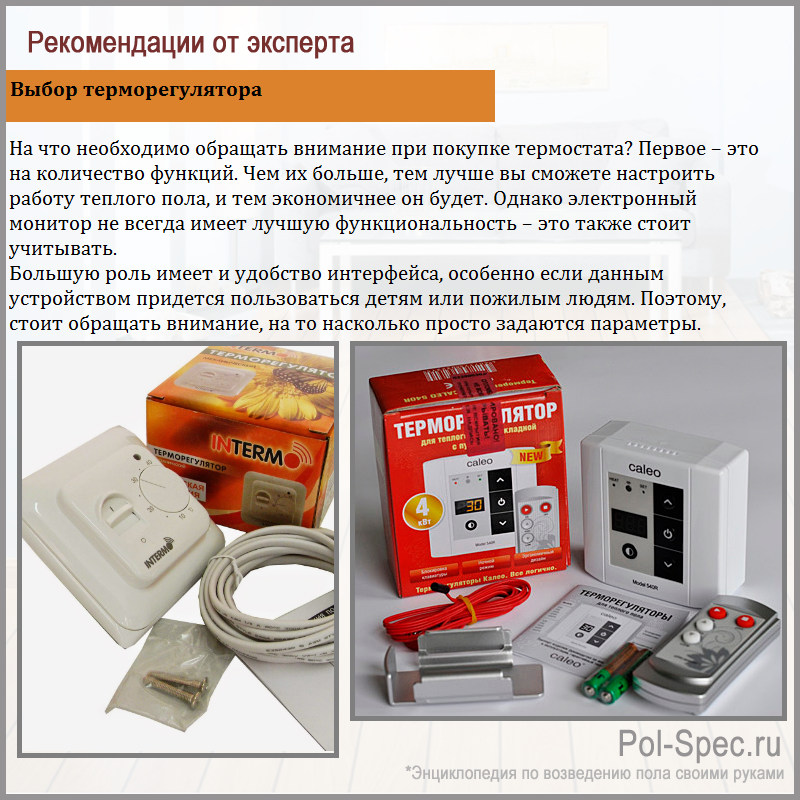

Советы по выбору терморегуляторов

Выбор конкретной модели терморегулятора для водяного пола зависит от многих условий: назначения и размера помещения, способа подключения теплоносителя, материалов финишного покрытия пола, климатической зоны проживания, наличия основных или дополнительных отопительных систем.

Выбор терморегулятора

По каким критериям подбирать устройства?

Цена. Самые дешевые механические. Они надежны в работе, универсального использования

Кроме того, такие аппараты очень надежные, их почти невозможно вывести из строя по неосторожности. Отлично подходят тем пользователям, у кого есть маленькие дети.

Электронные

Имеют несколько расширенный функционал, могут контролировать температуру на уровне пола или в помещении. По стоимости относятся к среднему сегменту товаров.

Программируемые. Дорогие устройства, требуют внимательного отношения, позволяют создавать самые благоприятные условия пребывания в комнатах. Могут иметь различные модификации и технические возможности, по стоимости относятся к наиболее высокой категории. Рекомендуется использовать во время монтажа отопления в элитных зданиях. Цена может достигать 500 долларов и больше.

По месту монтажа бывают настенными или щитовыми. Первые устанавливаются в каждой комнате, применяются для небольших квартир. Вторые используются в больших зданиях, позволяют с одного места контролировать параметры обогрева во всех комнатах. Монтаж и обслуживание таких терморегуляторов обходится дорого.

Щитовые регуляторы

Какая модель лучше

Как устроен теплый водяной пол и как он работает

Для начала поговорим об общем устройстве водяного теплого пола. Он представляет собой систему труб, уложенных в конструкции пола, по которым течет теплоноситель. Нагревается пол за счет того, что теплоноситель отдает свое тепло.

Что требуется для водяного теплого пола

Теплоноситель — это либо вода, либо незамерзающая жидкость. В большинстве случаев используется вода. Ее нагревает котел. Иногда в новых многоэтажных домах есть специальные стояки для подключения водяного теплого пола. Но это скорее, исключение, чем правило. Поэтому будем говорить о системе теплого пола, работающего от котла.

Назначение основных узлов

Трубы теплого пола закольцованы и через специальный смесительный узел, подключены к котлу. Один конец на подачу, другой — в обратку. Задача смесительного узла — понизить температуру теплоносителя, которая на выходе из котла может достигать 90°C и выше. Обычно теплый пол — вторичная система отопления, а основное тепло дают радиаторы. Вот в них и подается горячая вода. В трубы теплого пола максимально можно подавать теплоноситель температурой 35-45°С (зависит от типа напольного покрытия). Иначе будет слишком горячо и некомфортно.

Оборудование для водяного теплого пола: общая схема

Сложно обойтись и без коллекторной распределительной системы. Это оборудование служит для выравнивания температуры теплоносителя в разных контурах (петлях труб) водяного теплого пола. Дело в том, что длина трубы теплого пола ограничена. Зависит она от мощности котла, производительности насоса, сечения самой трубы, материала из которого она изготовлена.

Пример планировки контуров теплого водяного пола

Обычно один контур — это около 50 метров трубы. Может быть больше и меньше. Минимум при наличии коллекторной группы не ограничивается, а максимум — примерно 70 метров. Причем даже на небольшую комнату приходится укладывать более одной петли. И петли, как правило, разной длины. Если подавать в петли разной длины воду с одинаковой температурой, у длинной на выходе вода будет совсем холодная, у короткой — вполне теплая. Это приводит к разному нагреву пола. То есть какой-то кусок может быть горячим, а какой-то ощутимо холодным. Выравниванием температур и занимается коллекторный узел.

Есть у него еще одно применение. Он дает возможность устанавливать в разных помещениях различную температуру пола. Например, в ванной можно сделать потеплее, в гостиной — прохладнее. Или как вам захочется.

Перечень необходимых комплектующих

На схеме даны далеко не все узлы и необходимые материалы, которые потребуются для устройства теплого водяного пола. Ниже приведем более полный перечень с краткими заметками. Будем исходить из того, что все предварительные работы проведены, утепление пола уже присутствует или в нем нет необходимости. Не будем считать также бетон или пескоцементную смесь. Их толщина и необходимое количество просчитывается отдельно. Не учитываем также как именно будет нагреваться вода, как и трубы подводки. С учетом всех этих «но», вот что нужно для теплого водяного пола:

  • Трубы. Потребуются они в большом количестве. Должны быть гибкие, надежные, способные длительно выдерживать повышенное давление и температуру.
  • Система крепления труб. Укладываются они по определенной схеме с определенным (расчетным) шагом. Чтобы они не сдвигались при заливке бетоном, их необходимо закрепить.
  • Смесительно-насосный узел. Служит для получения воды заданной температуры, а насос — для преодоления гидравлического сопротивления системы.

  • Коллекторная система. Для «раздачи и сбора» теплоносителя по контурам теплого пола. Может быть оборудована расходомерами или термостатическими клапанами. Они служат для регулировки температуры в каждом контуре.
  • Смесительный и коллекторный узлы устанавливают в коллекторном шкафу. Это металлический ящик, в который упаковывается вся механика.

Собственно, это весь перечень. Но потребуются еще некоторые фитинги и другие расходные материалы. Их сложно перечислить, так как зависит все от системы и использованных комплектующих.

Принцип работы термостата

Пользователи при помощи сенсоров или поворотных ручек устанавливают требуемую температуру пола или воздуха. Чувствительность срабатывания у большинства моделей ±1°С, при отклонении фактической температуры от установленной выше или ниже на термостат подается команда, а он увеличивает или уменьшает количество теплоносителя, нагнетаемого в систему. Через определенное время температура возвращается к заданным значениям и работа отопления стабилизируется. В связи с тем, что показатели меняются с определенной задержкой по времени, устройства имеют специальные электронные блоки слежения, не допускающие появления эффекта маятника.

Принцип работы системы теплого водяного пола

Большей инерционностью обладают отопительные водяные системы, имеющие цементную стяжку, для настильных видов этот эффект не столь критичен, нагрев/охлаждение происходит намного быстрее.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
