Условные диаметры труб
ГОСТ 28338-89 чётко регламентирует параметры и маркировку всех трубных изделий, независимо от материала их изготовления. И одним из важных здесь является условный проход тубы. Условным диаметром (просветом, проходом, ДУ) называют внутренний диаметр изделия, который отличается от наружного благодаря толщине стенок изделия.
Понимая и зная величину внутреннего просвета (ДУ) тубы, можно подобрать все соединительные элементы таким образом, чтобы система водопровода (канализации и пр.) имела единый и целостный вид без риска разгерметизации.
Исходя из этого, становится ясно, что условный проход всей продукции для монтажа канализационной или водопроводной магистрали — наиболее важный параметр, который способствует сборке прямой и качественно работающей системы.
Важно: первоначально условный проход трубы маркировался литерами ДУ. Сегодня это значение определяют литерами DN
Отметим, что чаще всего размерные параметры сборных элементов из чугуна или стали маркируются по внутреннему диаметру (условному просвету/ДУ), в то время как прокат из полимеров, меди и иногда стали маркируют по внешнему диаметру.
Размерная сетка трубного проката
Все производимые тубы на современном и в зарубежном производстве изготавливаются в соответствии с размерным рядом, который насчитывает 49 вариантов. При этом диаметр (ДУ) изделий варьируется от 2,5 мм до 4000 мм.
Стоит отметить, что всего лишь три типа туб из всей размерной сетки можно использовать для монтажа гидравлических и пневматических магистралей. Таковыми являются элементы диаметром 16, 63 и 160 мм. Есть также пять типов отрезов круглого сечения, которые не используются в качестве трубной арматуры общего назначения. Это шланги диаметром 0,175 м, 2,6 м, 3,2 м, 3,6 и 3,8 м.
Подобные исключения свидетельствуют о том, что ГОСТ 28338-89 имеет четкий регламент для 40 стандартных и 8 специализированных габаритов трубного проката.
Определение маркировки
Согласно установленных норм и стандартов сегодня условный проход обозначается литерами DN (ранее ДУ), а величина просвета маркируется в мм. Таким образом, если перед нами будет лежать туба с маркировкой DN150, это вовсе не значит, что её внутренний просвет равен этой величине. Такой маркировкой могут отмечать элементы с наружным и внутренним диаметрами 156/149 или элементы с наружным и внутренними сечениями 156/144 мм. Согласно таблице допустимых условных значений в ГОСТ 28338-89 и показатель 144 и показатель 149 мм округляют до условного сечения 150 мм.
А чтобы точно высчитать диаметр условного прохода для трубопровода, можно воспользоваться формулой:
В формуле значение Д(вн) означает внешний диаметр элемента круглого сечения. S — толщина его стенки.
К примеру, имеем отрез сечением DN110 мм с толщиной стенок 6 мм. Необходимо 110 отнять (6х2). Получим точный просвет труб, равный 98 мм.
Условные диаметры для труб из стали
Стальной металлопрокат имеет условные просветы, которые формируются в зависимости от способа производства элементов. Поэтому имеется таблица условных значений, которые сведены к следующим значениям:
- Для туб, изготовленных при использовании технологии горячего проката — 20-500 мм (в соответствии с ГОСТ 8732-78);
- Если изделия были произведены при использовании технологии холодного проката — значения сужаются до 5-250 мм (по ГОСТ 8734-75);
- Сварные тубы с наличием продольного шва — 10-1400 мм (в соответствии с ГОСТ 10704-91);
- Для сварных трубных элементов со швом в виде спирали — 160-2400 мм (ГОСТ 8696-74).
Важно: весь стальной металлопрокат имеет 38-значную размерную сетку с условными числовыми значениями для каждого диаметра. Кроме того, среди ассортимента стальных изделий имеются тубы с четырьмя специальными просветами, которые используются для пневматических и гидравлических магистралей
Условные значения диаметров для труб из полимеров
Параметры полимерных элементов для магистрали (трубопровода) круглого сечения регламентируются ГОСТ 18599-2001, где чётко прописано, что ассортимент изделий может выполняться в 32 типоразмерах. Их диапазон в размерном ряду составляет 10-1600 мм.
При этом все 32 типа размерного ряда пластиковых изделий дополнительно делят на четыре группы по толщине стенки изделия. Та, в свою очередь варьируется в диапазоне 2-70 мм. Сопротивляемость давлению внутри тубы для полимерных прокатов может быть в пределах 0,16-2 МПа.
Таким образом, понимая внутренний условный диаметр каждого элемента, можно максимально точно спроектировать магистраль (трубопровод), определив её внутреннее давление и пропускную способность сети.
Технические характеристики ГОСТ 18599 2001
Вес
Расчётный вес 1 метра трубы ПЭ32 в кг
| Наружный диаметр (номинальный), мм | ||||
| SDR 6,0 | SDR 9,0 | SDR 13,60 | SDR 21,0 | |
| Толщина стенки Sст., мм | ||||
| 2,50 | 4,0 | 6,30 | 10,0 | |
| 160 | 8,13 | 5,61 | 3,77 | |
| 140 | 6,24 | 4,29 | 2,89 | |
| 125 | 6,90 | 4,96 | 3,42 | 2,29 |
| 110 | 5,34 | 3,84 | 2,66 | 1,78 |
| 90 | 3,58 | 2,59 | 1,80 | 1,19 |
| 75 | 2,48 | 1,79 | 1,25 | 0,831 |
| 63 | 1,75 | 1,27 | 0,885 | 0,582 |
| 50 | 1,10 | 0,798 | 0,552 | 0,376 |
| 40 | 0,713 | 0,511 | 0,358 | 0,249 |
| 32 | 0,459 | 0,329 | 0,233 | 0,197 |
| 25 | 0,280 | 0,201 | 0,151 | |
| 20 | 0,182 | 0,134 | ||
| 16 | 0,116 | 0,92 | ||
| 12 | 0,065 | |||
| 10 | 0,052 |
Расчётный вес 1 метра трубы ПЭ80, ПЭ63, ПЭ100 в кг
| Наружный диаметр (номинальный), мм | |||||||
| SDR6 | SDR7,4 | SDR13,6 | SDR17,6 | SDR21 | SDR 33,0 | SDR41 | |
| Толщина стенки Sст., мм | |||||||
| 2,50 | 3,20 | 6,30 | 8,30 | 10,0 | 16,0 | 20,0 | |
| 1600 | 239 | 193 | |||||
| 1400 | 280 | 183 | 148 | ||||
| 1200 | 242 | 206 | 134 | 108 | |||
| 1000 | 214 | 168 | 143 | 93,5 | 75,4 | ||
| 900 | 173 | 136 | 116 | 75,9 | 60,9 | ||
| 800 | 137 | 108 | 91,4 | 59,9 | 48,3 | ||
| 710 | 108 | 84,7 | 72,1 | 47,3 | 38,1 | ||
| 630 | 84,8 | 66,6 | 56,6 | 37,1 | 29,9 | ||
| 560 | 67,1 | 52,6 | 44,8 | 29,4 | 23,6 | ||
| 500 | 92,1 | 53,5 | 42,0 | 35,8 | 23,5 | 19 | |
| 450 | 46,6 | 43,3 | 34,0 | 29,0 | 19,0 | 15,2 | |
| 400 | 69,0 | 59,0 | 34,2 | 26,9 | 22,9 | 15,1 | 12,1 |
| 355 | 54,4 | 46,4 | 27,0 | 21,2 | 18,0 | 11,8 | 9,53 |
| 315 | 42,8 | 36,6 | 21,3 | 16,7 | 14,2 | 9,35 | 7,49 |
| 280 | 33,9 | 28,9 | 16,8 | 13,2 | 11,3 | 7,38 | 5,96 |
| 250 | 27,0 | 23,1 | 13,4 | 10,6 | 8,91 | 5,9 | 4,81 |
| 225 | 21,9 | 18,7 | 10,9 | 8,55 | 7,29 | 4,76 | 3,84 |
| 200 | 17,3 | 14,8 | 8,56 | 6,78 | 5,77 | 3,82 | 3,3 |
| 180 | 14,0 | 12,0 | 6,98 | 5,71 | 5,47 | 3,78 | 2,47 |
| 160 | 11,1 | 9,46 | 5,5 | 4,35 | 3,71 | 2,41 | 1,98 |
| 140 | 8,49 | 7,27 | 4,22 | 3,35 | 2,83 | 1,87 | 1,53 |
| 125 | 6,77 | 5,78 | 3,37 | 2,66 | 2,26 | 1,5 | 1,25 |
| 110 | 5,25 | 4,49 | 2,61 | 2,07 | 1,77 | 1,16 | 0,93 |
| 90 | 3,52 | 3,00 | 1,76 | 1,40 | 1,18 | 0,782 | 0,63 |
| 75 | 2,45 | 2,09 | 1,23 | 0,97 | 0,821 | 0,543 | 0,469 |
| 63 | 1,73 | 1,47 | 0,869 | 0,682 | 0,573 | 0,392 | |
| 50 | 1,47 | 0,935 | 0,545 | 0,436 | 0.369 | ||
| 40 | 0,701 | 0,60 | 0,353 | 0,281 | 0,244 | ||
| 32 | 0,453 | 0,385 | 0,229 | ||||
| 25 | 0,277 | 0,24 | 0,148 | ||||
| 20 | 0,180 | 0,162 | |||||
| 16 | 0,115 | 0,102 | |||||
| 12 | 0,064 | ||||||
| 10 | 0,051 |
Таблица размеров
| SDR 26 | SDR 21 | SDR 17 | SDR 13,6 | SDR 11 | ||||||
| ПЭ 80 | PN 5 | PN 6,3 | PN 8 | PN 10 | PN 12,5 | |||||
| ПЭ 100 | PN 6,3 | PN 8 | PN 10 | PN 12,5 | PN 16 | |||||
| Наружный диаметр, мм | Толщина стенки, мм | Масса 1 м, кг | Толщина стенки, мм | Масса 1 м, кг | Толщина стенки, мм | Масса 1 м, кг | Толщина стенки, мм | Масса 1 м, кг | Толщина стенки, мм | Масса 1 м, кг |
| 20 | 2,0 | 0,116 | ||||||||
| 25 | 2,0 | 0,148 | 2,3 | 0,169 | ||||||
| 32 | 2,0 | 0,193 | 2,4 | 0,229 | 3,0 | 0,277 | ||||
| 40 | 2,0 | 0,244 | 2,4 | 0,292 | 3,0 | 0,353 | 3,7 | 0,427 | ||
| 50 | 2,0 | 0,308 | 2,4 | 0,369 | 3,0 | 0,449 | 3,7 | 0,545 | 4,6 | 0,663 |
| 63 | 2,5 | 0,488 | 3,0 | 0,573 | 3,8 | 0,715 | 4,7 | 0,869 | 5,8 | 1,05 |
| 75 | 2,9 | 0,668 | 3,6 | 0,821 | 4,5 | 1,01 | 5,6 | 1,23 | 6,8 | 1,46 |
| 90 | 3,5 | 0,969 | 4,3 | 1,180 | 5,4 | 1,45 | 6,7 | 1,76 | 8,2 | 2,12 |
| 110 | 4,2 | 1,420 | 5,3 | 1,770 | 6,6 | 2,16 | 8,1 | 2,61 | 10,0 | 3,14 |
| 125 | 4,8 | 1,830 | 6,0 | 2,260 | 7,4 | 2,75 | 9,2 | 3,37 | 11,4 | 4,08 |
| 140 | 5,4 | 2,310 | 6,7 | 2,830 | 8,3 | 3,46 | 10,3 | 4,22 | 12,7 | 5,08 |
| 160 | 6,2 | 3,030 | 7,7 | 3,710 | 9,5 | 4,51 | 11,8 | 5,50 | 14,6 | 6,67 |
| 180 | 6,9 | 3,780 | 8,6 | 4,660 | 10,7 | 5,71 | 13,3 | 6,98 | 16,4 | 8,43 |
| 200 | 7,7 | 4,680 | 9,6 | 5,770 | 11,9 | 7,04 | 14,7 | 8,56 | 18,2 | 10,4 |
| 225 | 8,6 | 5,880 | 10,8 | 7,290 | 13,4 | 8,94 | 16,6 | 10,9 | 20,5 | 13,2 |
| 250 | 9,6 | 7,290 | 11,9 | 8,920 | 14,8 | 11,0 | 18,4 | 13,4 | 22,7 | 16,2 |
| 280 | 10,7 | 9,090 | 13,4 | 11,300 | 16,6 | 13,8 | 20,6 | 16,8 | 25,4 | 20,3 |
| 315 | 12,1 | 11,600 | 15,0 | 14,200 | 18,7 | 17,4 | 23,2 | 21,3 | 28,6 | 25,7 |
| 355 | 13,6 | 14,600 | 16,9 | 18,000 | 21,1 | 22,2 | 26,1 | 27,0 | 32,2 | 32,6 |
| 400 | 15,3 | 18,600 | 19,1 | 22,900 | 23,7 | 28,0 | 29,4 | 34,2 | 36,3 | 41,4 |
| 450 | 17,2 | 23,500 | 21,5 | 29,000 | 26,7 | 35,5 | 33,1 | 43,3 | 40,9 | 52,4 |
| 500 | 19,1 | 29,000 | 23,9 | 35,800 | 29,7 | 43,9 | 36,8 | 53,5 | 45,4 | 64,7 |
| 560 | 21,4 | 36,300 | 26,7 | 44,800 | 33,2 | 55,0 | 41,2 | 67,1 | 50,8 | 81,0 |
| 630 | 24,1 | 46,000 | 30,0 | 56,500 | 37,4 | 69,6 | 46,3 | 84,8 | 57,2 | 103,00 |
| 710 | 27,2 | 58,500 | 33,9 | 72,100 | 42,1 | 88,4 | 52,2 | 108,00 | 64,5 | 131,00 |
| 800 | 30,6 | 74,100 | 38,1 | 91,400 | 47,4 | 112,0 | 58,8 | 137,0 | 72,6 | 166,00 |
| 900 | 34,4 | 93,800 | 42,9 | 116,000 | 53,3 | 142,0 | 66,1 | 173,00 | ||
| 1000 | 38,2 | 116,000 | 47,7 | 143,000 | 59,3 | 175,0 | 73,5 | 214,00 | ||
| 1200 | 45,9 | 167,000 | 57,2 | 206,000 | 71,1 | 252,0 |
Файл с полным документом межгосударственного стандарта здесь >>>
ПНД трубы ∅ до 110 мм поставляются в бухтах и отрезками по 12 метров.
Трубы ∅ более 110 мм поставляются только отрезками по 12 метров.
Таблица диаметра бухт
| Диаметр ПНД трубы, мм | Длина бухты, м | Габаритные размеры, м |
| 32 | 100 | 1,2 |
| 40 | 100 | 1,4 |
| 50 | 100 | 1,5 |
| 63 | 100 | 2 |
| 75 | 100 | 2,2 |
| 75 | 50 | 1,9 |
| 90 | 100 | 2,7 |
| 90 | 50 | 2,5 |
| 110 | 100 | 3 |
| 110 | 50 | 2,8 |
Что обозначает коэффициент SDR
Если обратиться к сухой расшифровке, аббревиатура SDR происходит от английского Standard Dimension Ratio, что обозначает стандартный размерный коэффициент. Суть его сводится к соотношению диаметра к стенке трубы. Определяет это значение не только толщину полимерного слоя, но и способность изделия выдерживать внутренние и внешние нагрузки.
Для SDR характерны обратные пропорции: чем больше индекс, тем тоньше стенка. Поэтому изделия одной размерной группы, но с разным коэффициентом SDR имеют разное целевое применение. Например:
- SDR 13.6 – обладают высокой прочностью, поэтому подходят для капитальных систем водоснабжения.
- SDR 17 – трубы со средним показателем, которые применяются в малоэтажном строительстве.
- SDR 21 – не подходят для напорных систем и подземных коммуникаций.
Примечание: во всех трёх случаях, речь идёт о трубе ПЭ 80.
| SDR 41 | SDR 33 | SDR 26 | SDR 21 | SDR 17,6 | SDR 17 | SDR 13,6 | SDR 11 | SDR 9 | SDR 7,4 | SDR 6 |
| 4 атм. | 4 атм. | 5 атм. | 6 атм. | 7 атм. | 8 атм. | 10 атм. | 12 атм. | 16 атм. | 20 атм. | 25 атм. |
Сортамент труб. Диаметры, вес водопроводных, газовых труб ГОСТ 3262-75

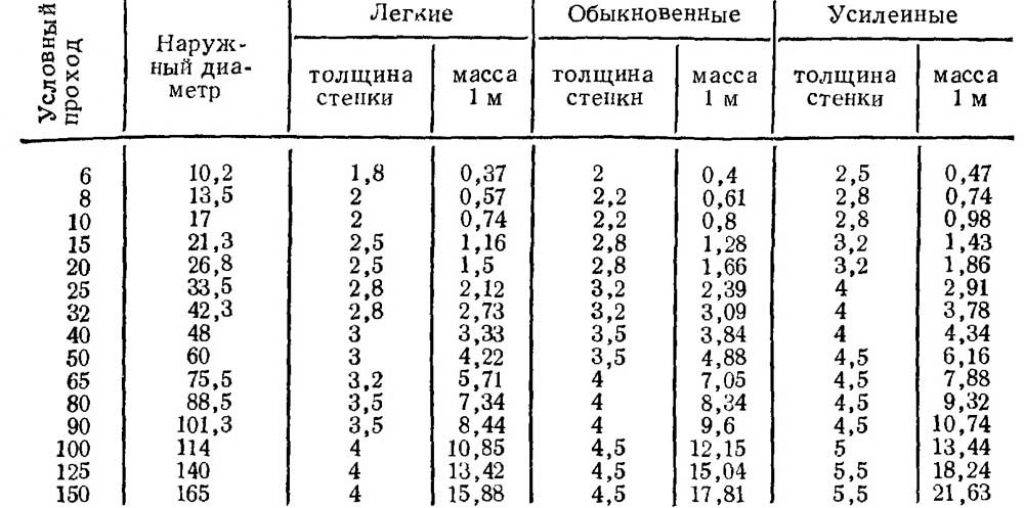

Сортамент водогазопроводных труб ГОСТ 3262-75
Сортамент труб водогазопроводных часто нужен для онлайн расчета веса труб систем водогазопровода при строительстве, прокладке коммуникаций, при прокладке водопроводов, газопроводов. Полный сортамент труб применяют при монтаже систем отопления и выполнения деталей трубопроводов, в наружных сетях питьевого водоснабжения.
ГОСТ 3262-62 на водопроводные и газовые трубы допускает выпускать трубный прокат без резьбы на концах или с резьбой, при этом длина черных труб без резьбы колеблется от 4 до 12 м, а черных и оцинкованных с резьбой – от 4 до 8 м.
Стальные водопроводные трубы ГОСТ 3262-75 повышенной точности изготовления применяют для деталей водопроводных и газопроводных конструкций.
Сортамент стальных труб водогазопроводных обычной точности допускает изготовление из сталей по ГОСТ 380 и ГОСТ 1050 без нормирования механических свойств и химического состава. Наиболее ходовой сортамент труб – черный трубный прокат, применяют для водопроводов, газопроводов и систем отопления. Трубы ВГП повышенной точности изготовляют из сталей по ГОСТ 1050. Сортамент оцинкованных труб применяют для деталей водопроводных и газопроводных конструкций с высокими требованиями к долговечности и коррозионной стойкости.
Круглая труба – это вид сортамента металлопроката, который производится методом электросварки. Технология производства трубного проката состоит в том, что стальные листовые заготовки из штрипса (лист стальной в рулонах) проходят процесс размотки и правки на валках, нарезаются в размер заданной длины и ширины, после чего обрабатываются края полос путем снятия фаски. Далее происходит сварка полос в стык, листовые заготовки поступают в накопитель для подачи материала на формовочный стан, где профилируются в круглую трубу требуемого размера диаметра. Толщина стенки трубы (тонкостенные, толстостенные) зависит от толщины листового штрипса. На следующем этапе происходит сварка продольного шва (либо по прямой линии, либо по спирали) путем оплавления кромок металла токами высокой частоты, их замыкание в неразъемное соединение для получения сплошного металла по всему сечению трубы круглой формы. На завершающей стадии технологического процесса снимается грат на готовом изделии и электросварная труба охлаждается, калибруется для соответствия диаметров ГОСТу в пределах допусков и нарезается в требуемый размер по длине.

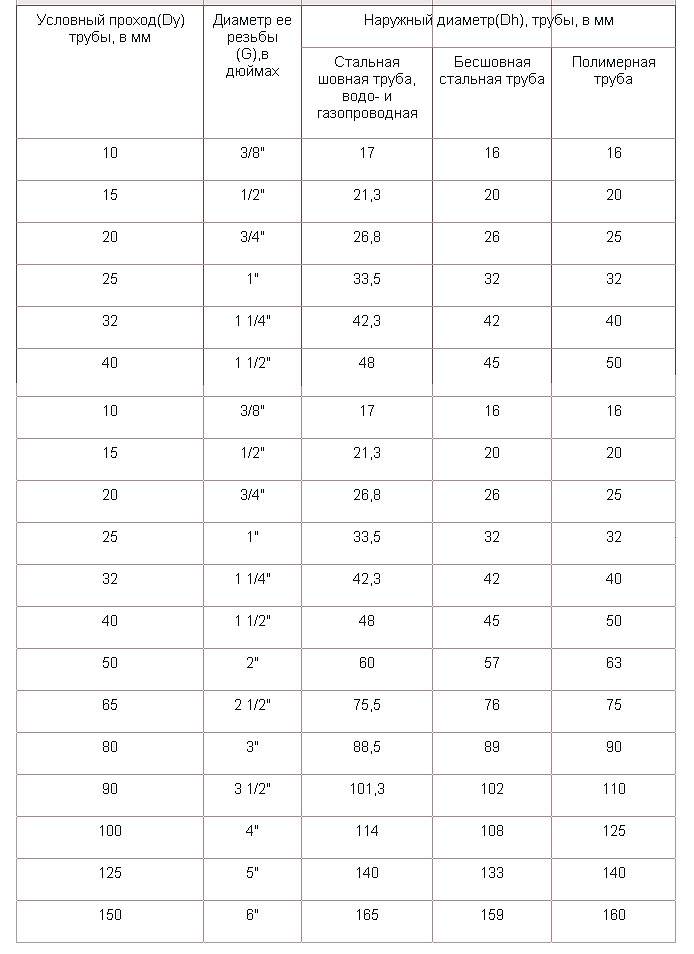

Соответствие дюймов диаметру условного прохода трубы Ду
Четверть дюйма – 8 мм; полдюйма – 15 мм; три четверти дюйма – 20 мм; дюйм – 25 мм; дюйм с четвертью – 32 мм; полтора дюйма – 40 мм; два дюйма – 50 мм; два с половиной дюйма – 65 мм; 4 дюйма – 100 мм.
Это соотношение между дюймами и миллиметрами значительно упрощает подбор трубопроводной арматуры импортного производства к украинским трубам, однако здесь важно понимать, что такие размеры подходят и для отечественных отводов, переходов, водопроводных кранов, газовых вентилей. Импортные муфты, краны, отводы, тройники, сгоны (а сейчас часто находит применение импортная нержавеющая трубопроводная арматура) имеют реальные дюймовые размеры, которые несколько отличаются от присоединительных размеров труб ВГП
Таблица диаметров труб – Сколько килограммов (кг) в одном метре (м) трубы
Вес погонного метра стальной трубы в таблице – теоретическая масса. Фактическое значение может отличаться на 4-8%
Для перевода метров в килограммы трубы нужно умножить значение веса погонного метра в таблице сортамента на общую длину трубного проката.
Стандартное обозначение диаметра труб в сортаменте (см. таблицу):
- Внутренний диаметр – основная размерная характеристика труб и соединительных частей (фитингов) к ним.
- Наружный диаметр труб (в таблице – dn). Стальной трубный прокат классифицируются именно по наружному диаметру: малые размеры труб – 5-102 мм; средние размеры – 102 – 406 мм; большие размеры 426 мм и более.
- Условный диаметр трубы (в таблице – Dy, Ду) – это номинальный размер внутреннего диаметра в миллиметрах либо его округленное значение в дюймах.
- Диаметр номинальный (в таблице Dn, Дн)
- Толщина стенки, мм (в таблице S).
Предельные отклонения по массе труб в таблице диаметров и весовых данных не должны превышать +8%
Номинальный и условный диаметры
Номинальный диаметр DN требуется при выборе фитингов и прочей арматуры, соединения разных видов элементов. Это округленный в большую сторону внутренний диаметр. Параметр принят для унификации типоразмеров трубопроводных соединительных элементов. Величина регулируется ГОСТ 28338-89.Ранее именовался, как условный проход.
Параметр характеризует пропускную возможность трубопровода. Размер необходим при соединении труб из различных материалов, стенки разной толщины делают внешний размер не актуальным. Подбирая элементы по условному или номинальному диаметру, обеспечиваем одинаковую величину потока на всей протяженности сети.
Особенности производства профильного металлического трубопроката
По способу производства профильные трубы бывают горяче- и холоднодеформированные. Благодаря пластичности металлов профилирование любых стальных заготовок доступно под воздействием высоких температур. На срезе (в сечении) трубы имеют форму:
Плоскоовальный арочный профиль (или овальные трубы) не менее востребован, и его производство растет. Технология их формовки практически не отличается от прокатки стандартных профтруб. Это как бы промежуточный вариант между круглыми и прямоугольными конструкциями, а показатели качества и выносливости у них на порядок выше, чем у этих изделий. Технология выпуска стандартного размера труб предполагает:
В сечении трубы имеют форму овала, квадрата или прямоугольника
- метод холодной формовки округлых изделий прессом;
- сварку прямоугольных листов стали.
В соответствии с ГОСТом, любого размера трубы (в дюймах и мм) формируются по двум технологиям, существенно отличающимся друг от друга:
- Методом сварки листового или ленточного профиля (шов может снижать качество продукции только при существенных нагрузках, причем товар имеет меньшую цену).
- Округлые стержни проходят прессовку заготовок такой же формы на прокатном стане (технология более затратная, бесшовные изделия выносят максимальную нагрузку в вертикальных каркасах).
Трубы получают методом холодной формовки округлых изделий прессом и сваркой прямоугольных листов
Измеряем диаметр трубы самостоятельно
Для ремонта изношенного участка трубы необходимо определить ее диаметр, чтобы выбрать соответствующую замену, это необходимо и при выборе фитингов
Особенно важно знать условный проход или внутренний размер
Правильные значения получим на поперечном распиле трубы, замеряем толщину стенки с помощью микрометра, штангенциркуля или линейки. При недоступности поперечного сечения, сантиметровой лентой измерим ее окружность. Полученное значение делим на 3,14 (число Пи). Зная толщину стенки вычисляем внутренний проход. Значение можно уточнить в таблице ГОСТа, соответствующего виду изделия. Здесь же уточняем условный проход.
Как измерить диаметр трубы рулеткой внутри или снаружи по окружности Для организации водопровода, отопления или канализации используют трубы разных размеров. Отсутствие маркировки с информацией может стать причиной неправильного выбора фитингов или переходников для…
В труднодоступных местах для измерения используют линейку и фотоаппарат. Располагая линейку рядом с трубой, фотографируют видимый участок. Увеличивают фотографию до естественного размера (для этого нужна линейка), на экране замеряют наружный диаметр. По таблице выбирают ближайшее подходящее значение.
Размеры труб в дюймах – как различать от размеров в миллиметрах
Важнейшими параметрами трубной продукции являются диаметры труб в дюймах и миллиметрах. Многие владельцы недвижимости сталкиваются с необходимостью замены трубопроводной системы и соответственно с поиском требуемых материалов. Качественную сборку можно обеспечить при условии, что диаметр трубы и размеры соединяющих элементов совпадают.
Размерные обозначения современных видов труб
При выборе необходимых изделий вне зависимости, из какого материала они изготовлены, следует учитывать ряд показателей:
Измерительные системы для труб
Существует два способа измерения, возникновение которых имеет исторические корни:
- имперская система – выражается в дюймах. В настоящее время ее применяют исключительно для водо- и газопроводных труб из стали и арматуры для обустройства водопроводных магистралей;
- метрическая система имеет следующие единицы измерения – миллиметры, сантиметры, метры. Ее применяют для всех других видов трубной продукции.
В случае стыковки трубопроводов, изготовленных из различных материалов, и возникают сложности в перерасчете в миллиметры и наоборот. Обыкновенный дюйм равен 25,4 миллиметра – его применяют для измерения диаметра внутреннего. Но имеется и особая единица измерения – это дюйм трубный, который составляет 33,249 миллиметра. Его особенность объясняется тем, что он включает в себя диаметр внутренний и толщину двух стенок. Исключением является водовод в ½ дюйма.
Отличия между метрической и дюймовой системой измерения
Визуально не будет сложно отличить дюймовую трубу от метрической. Для этого достаточно посмотреть на нитки резьбы. При этом разницу в градусах между витками невооруженным глазом заметить практически невозможно, поскольку у дюймового изделия она составляет 55, а у метрического – 60. Но не увидеть, что у трубы в один дюйм нити закруглены практически невозможно (подробнее: “Как измеряется дюймовая труба – сравнение с метрической системой измерения диаметра”).
Метрические трубы измеряют только по внешним границам ниток, а дюймовые – исключительно по внутренней поверхности. Чтобы узнать размер трубы в дюймах и мм,
следует воспользоваться имперской или метрической системой измерения, каждая из которых в настоящее время востребована.
Перевод дюймовых размеров в метрические величины
При необходимости можно воспользоваться специальной справочной литературой, содержащей соответствующие таблицы. Например, в ГОСТе, регламентирующем параметры ВГП, имеются значения, как дюймового условного перехода, так и миллиметрового.
Так, если воспользоваться таблицей, то становится ясно, что размеры трубы дюймовой не будут равны 25,4 миллиметра. Условный проход – составит 25 миллиметров при наружном диаметре –33,6 миллиметра.
В самой удобной таблице содержится величина условного прохода трубы, выраженная в дюймах, ее внешний размер и эквивалентный диаметр в миллиметрах. Он соответствует дюймовой пропускной способности. Так стальной отрезок трубопровода в 1 дюйм можно соединить с полиэтиленовым изделием, у которого условный проход составляет 25 миллиметров.
Наружный диаметр труб (Dн): классификация стальных изделий
Как уже было сказано выше, внутренний и наружный диаметры отличаются друг от друга. Первый из них употребляется при обозначении отдельных элементов трубопроводных конструкций. Реализация стальных изделий также выполняется по внутреннему диаметру. Этот показатель важен в том случае, если необходимо провести монтажные вычисления водопровода или газовой линии. В свою очередь, наружный диаметр используют для определения прочностных характеристик трубопровода и его сопротивляемости к механическим нагрузкам.
Наружный диаметр позволяет определить прочность трубы и ее устойчивость к повреждениям
Наружный диаметр стальных труб – характеристика, по которой классифицируются все изделия из данного материала. В зависимости от этого параметра выделяют три основные разновидности трубопроводов:
- маленькие;
- средние;
- большие.
Трубы, которые относятся к группе маленьких, имеют диапазон диаметров от 10 до 102 мм. Изделия среднего размера могут иметь сечение от 102 до 426 мм. Диапазон диаметров больших стальных труб начинается от 426 мм. В свою очередь, определение внутреннего диаметра рекомендуется делать по таблице.
Маленькие трубы используются при монтаже коммуникаций в жилых постройках. Посредством средних изделий прокладываются городские водотранспортные линии, а также их активно эксплуатируют компании, которые занимаются добычей нефти (сырой). Основными сферами, в которых нашли применение большие изделия из стали, являются нефте- и газотранспортная области. Из больших деталей собирают магистральные линии. Диаметр газовых труб может достигать 1220 мм.

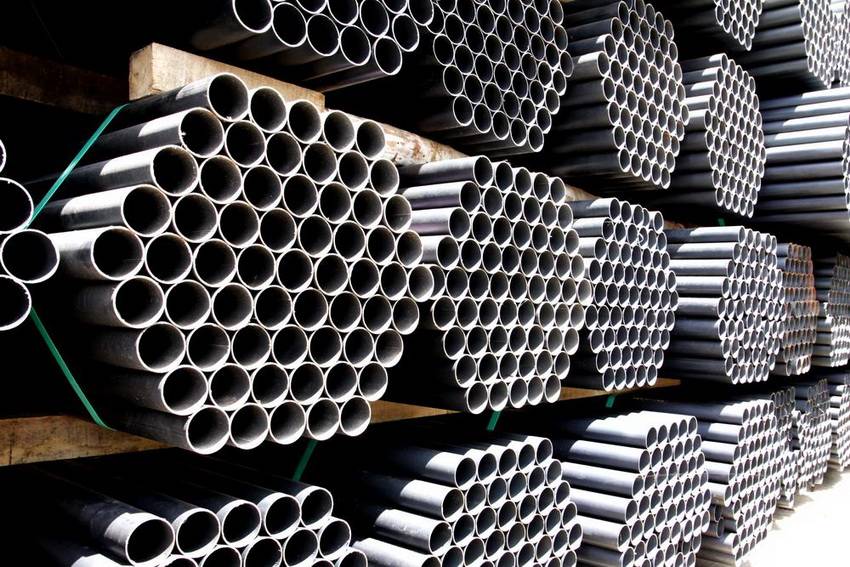

Сортамент стальных труб довольно широк, так как эти изделия используются во всех сферах, где требуется прокладка коммуникаций
Стандартные диаметры стальных труб: таблица и описание
При нахождении внутреннего диаметра показатель, соответствующий размерам условного прохода, округляется до 0 или 5. Таким образом, при определении данной характеристики происходит стандартизация размера до ближайшего параметра метрической системы.
Статья по теме:
Зная эту информацию, проще провести вычисление диаметра трубы. Как измеряется этот параметр в миллиметрах и дюймах, уже было сказано выше.
В жилых домах применяют стальные водопроводные трубы, диаметр которых составляет 15 или 20 мм (иногда 32). Для канализации употребляются более габаритные изделия, что обусловлено необходимостью отвода стоков. Отопительные системы состоят из маленьких труб.
Таблица 2. Влияние диаметра на эксплуатационную сферу:
| Эксплуатационная сфера | Диаметр, мм |
| Водопроводы в жилых постройках | 15-32 |
| Газопроводы в жилых постройках | |
| Канализационные системы | 50-100 |
| Газо- и нефтетранспортные линии | 426-1220 |
Нормативные документы содержат более подробные таблицы, в которых содержится информация не только о сечении, но и о других геометрических характеристиках. С помощью них проще всего определить диаметр труб (в миллиметрах и дюймах)
Важно запомнить, что посредством применения специальных таблиц можно вычислить необходимый показатель сечения (внутреннего или наружного) как стальных, так и других разновидностей труб
Нахождение диаметра стальных труб: таблица ГОСТ с толщинами
Использование специальных таблиц, располагающихся в нормативной документации, позволяет очень быстро определить необходимый параметр. Это может быть внутренний или наружный диаметр, а также указываются вспомогательные геометрические характеристики, такие как толщина стенки, масса и т. д.
Стоит отметить, что разница между наружным диаметром металлических труб и Dу может достигать 7 мм (в зависимости от разновидности металлопроката). Например, стальные электросварные детали, используемые при монтаже хозяйственных коммуникаций, могут отличаться по этим показателям на 5-10 мм.
Таблица 3. Диаметры и толщина стальных электросварных труб:
| Внутренний диаметр (Dу), мм | Наружный диаметр, (Dн) мм | Толщина стенки, мм |
| 80 | 89 | 3 |
| 15 | 20-22 | 1,5 |
| 50 | 57 | 3 |
| 100 | 108 | 3,5 |
| 32 | 42 | 2 |
| 20 | 25-28 | 1,5-2 |
| 40 | 48 | 3 |
| 25 | 30-32 | 2 |
Основным показателем, указывающим на принадлежность изделия, безусловно, является внутренний диаметр. Трубы также обозначаются наружной величиной сечения, которая является необходимым условием при расчете механической резистентности.
Популярность табличного метода обуславливается тем, что в современном мире распространены комбинированные трубопроводные конструкции. Такие системы содержат в себе стальные трубы и полимерные элементы (фитинги).

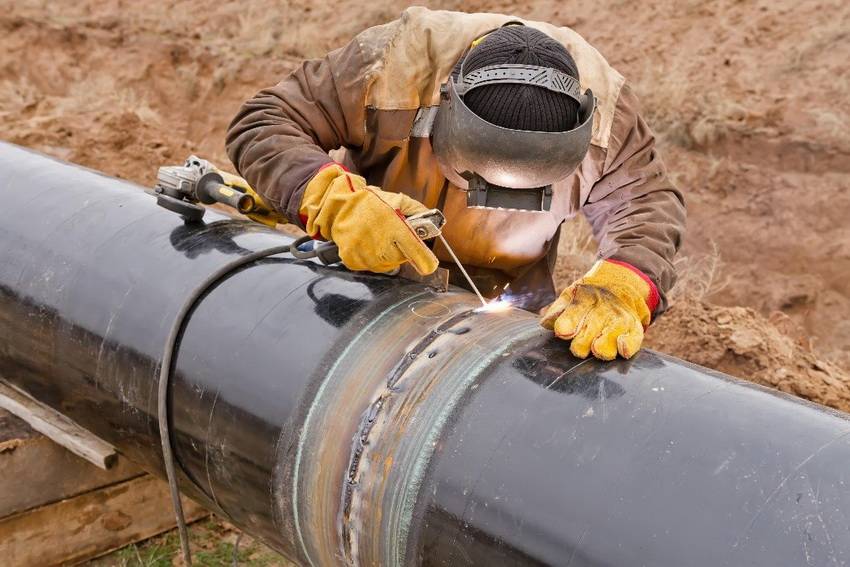

Для прокладки газотранспортных, канализационных и нефтяных магистралей используют трубы большого диаметра
Таблица размеров стальных труб – какой бывает диаметр у таких труб
Согласно одной из размерных характеристик, стальные трубы отличаются диаметром, то есть, сечением. Классифицирование их по этому показателю и толщине стенок позволяет создавать проекты и расчеты для транспортировки по трубопроводам какой-либо жидкости. В этой статье попробуем разобраться, какие можно встретить диаметры и размеры металлических труб.
Стандартные диаметры труб и системы их измерения
Применение стандартных сечений труб при создании различных типов трубопроводов в значительной степени упрощает разработку специалистами самих проектов.
До того, как разобраться с тем, какими бывают основные размеры труб, и в каких системах они могут быть использованы, следует подробнее разобраться в ведущих размерных характеристиках.
Стоит отметить, что конкретно по вышеуказанным параметрам определяют диаметры труб согласно ТУ и ГОСТам.
Данные значения предельно важны, ведь для определенного диаметра трубы по ГОСТу можно узнать о соответствующей толщине их стенок.
Классификация диаметров
Рассмотрим разновидности диаметров стальных труб:
- Условный (Ду, Dy) – является внутренним диаметром трубы (мм), или округленной величиной (в дюймах).
- Номинальный (Дн, Dn).
- Внешний диаметр. Определение, как правило, проводится по этому параметру: 5-102 мм – трубы небольшого сечения; 102-426 мм – трубы среднего сечения; 426 мм и более – трубы большого сечения.
- Внутренний диаметр – также считается важным параметром, который применим и к соединительным фитингам.
Кроме огромнейшего количества предлагаемых стальных труб, которые можно найти в продаже, практически во всех сферах строительства в данное время применяются трубы из различных разновидностей пластика. В связи с этим была подготовлена нормативная документация, среди которой присутствует таблица с диаметрами стальных труб и их соответствия аналогам из полимеров.
Благодаря таким таблицам можно с большой точностью подбирать правильную трубу в процессе проектирования какой-либо транспортной системы.
Системы измерения
Соответствие диаметров труб различных видов в обеих единицах измерения можно найти в соответствующей таблице.
При создании систем водо- и газоснабжения в настоящее время все еще достаточно широко применяются стальные трубы. Сечение таких труб измеряется в дюймах, к примеру: 2,4″ или 4″, или в долях: 1 2/3 или 5/8″. В процессе сборки трубопровода, сечение труб которого отмечается в дюймах, вы будете лишены каких-либо трудностей.
Тем не менее, при возникновении необходимости в смене или установке комбинированных систем (стальные вместе с медными или пластиковыми трубами), для корректного определения нужных параметров специалисту как нельзя лучше поможет таблица размеров стальных труб, то есть их сечений. Данные нормативы содержат метрические величины стальных труб и соответствующие им сечения труб из пластика.
Согласно принятым в подавляющем количестве стран стандартам, внутренний диаметр труб измеряется в миллиметрах. Вместе с тем, широко распространено маркирование труб в дюймах, который принято считать равным 2,54 см.
Монтаж системы подачи воды для жилых сооружений, зачастую, подразумевает использование стальных труб с внутренним сечением 15, 20 или 32 мм.
Трубы больших сечений, изготовленные из стали, и из чугуна (безнапорные), применяемые для обустройства систем канализации, имеют сечение, равное 50/100 мм.
Важность подбора правильного диаметра прокладываемых труб
Благодаря точному номинальному диаметру трубы для монтажа водопровода можно узнать количество транспортируемой воды
В бытовых целях быть осведомленным во всех нюансах, связанных с применяемостью диаметров труб в тех или иных ситуациях – очень важно
К примеру, если возникла надобность в проведении обслуживания системы отопления частного дома, сечение труб определяется так, чтобы зимой прогрев всей территории был одинаковым.
Размеры стальных, алюмопластиковых и ПП труб есть возможность с легкостью высчитать без чьей-либо помощи, и даже не пользуясь таблицами соответствия.
Чтобы определить сечение трубы для применения в отопительных системах, можно воспользоваться формулой, которая расшифровывается, как описано ниже.
- D – внутреннее сечение выбранных труб;
- Q – тепловой поток, выражаемый киловаттами;
- V – скорость теплоносителя, м/с;
- DT – разница температур на обоих концах системы, измеряемая в ℃;
- sqrt – квадратный корень.
Таблица размеров металлических труб очень важна при расчетах сечения стальных труб. Так вы сможете четко оптимизировать вашу работу, в процессе не возникнет непредвиденных нюансов, и вы будете уверены в успешности ее осуществления. К тому же, вы потратите свои средства с умом и сэкономите немало рабочего времени.
Как определить размер трубы в дюймах: 15 любопытных фактов
В этой статье я собираюсь рассказать о том, как соотносятся размеры труб в дюймах и миллиметрах. Кроме того, нам с читателем предстоит небольшой экскурс в историю мер длины и в действующую в настоящее время нормативную документацию. Итак, в путь.
Соотношение основных параметров трубного проката.
История дюйма
- Происхождение слова «дюйм» выводят от голландского duim, что буквально означает «большой палец». Однако в качестве международного обозначения этой меры длины используют другое слово — inch,
- Как и все старые меры длины, дюйм берет начало в человеческой антропометрии и равен длине крайней фаланги у большого пальца. Кроме того, он равен 1/12 фута (от английского foot — стопа ноги) и 1/36 ярда (согласно легендам, ярду было равно расстояние от носа до конца большого пальца простертой перед собой руки короля Британии Генриха Первого),
Существует мнение, что длину в один ярд имел меч Генриха.
Все традиционные меры длины имеют антропометрическое происхождение.
- В разных странах и в разные времена дюйм принимал разные значения. Венский дюйм (Австро-Венгрия) равен 2,63 см, французский — 2,707, старопольский — 2,48, новопольский — 2,4, прусский образца 1816 года — и вовсе 3,766 см,
- В России эта мера длины была введена Петром Первым. До этого в торговле и при расчетах использовались отечественные единицы измерения, тоже основанные на антропометрии — вершок (длина первой фаланги указательного пальца), пядь (она отмеряется между разведенными на максимальное расстояние большим и указательным пальцами), аршин (длина шага взрослого человека),
- В настоящее время наиболее распространенным является английский дюйм. Начиная с 1958 года его договорились считать равным 2,54 см.
Уважаемый читатель, вы думаете, что можно вычислить сечение стального патрубка или сгона в дюймах, воспользовавшись штангенциркулем и разделив полученный результат на 25,4? Не тут-то было.
Условный проход
- Стальные водогазопроводные трубы, сечение которых принято указывать в дюймах, маркируются вообще не диаметром, а условным проходом. Он близок к внутреннему сечению, но совсем не обязательно равен ему. Он означает лишь то, что на патрубке можно нарезать соответствующую трубную резьбу,
Условный проход близок к внутреннему сечению, но не всегда равен ему.
- Фактический внутренний диаметр определяется условным проходом (точнее, соответствующим ему наружным диаметром) и типом трубы (она может быть обыкновенной, легкой или усиленной),
- Фактическое внутреннее сечение изделий с одинаковым ДУ (условным проходом) может различаться на 0,3 см за счет толщины стенок,
- Площадь внутреннего сечения и, соответственно, пропускная способность легкой и усиленной трубы с номинальным размером в полдюйма различаются на 20%. При этом больше пропускная способность легкого изделия, зато у усиленной благодаря большей толщине стенок и, соответственно, большей массе погонного метра выше цена.
Образцы трубного проката, произведенные по ГОСТ 3262 — 75.
При всем моем безмерном уважении к советской системе стандартизации иначе, как бардаком, то, как согласно действующим стандартам соотносятся размеры труб в дюймах и сантиметрах, не назвать:
- Указываемое в документации сечение в дюймах нельзя получить простым пересчетом из мм или других единиц СИ. Коэффициент пересчета свой для каждого диаметра и ни в одном случае не соответствует вполне логичному значению 25,4,
- Чтобы определить количество дюймов по результатам обмера, вам придется лезть в справочную или нормативную документацию. Однако ни в одном ГОСТ не фигурирует таблица размеров труб в дюймах и миллиметрах. Фактические габариты при определенном ДУ и типе изделия можно найти в ГОСТ 3262-75, регламентирующем производство стальных черных и оцинкованных водогазопроводных труб. Между тем параметры соответствующих резьб указаны в другом ГОСТ — за номером 6357-81.
Второй стандарт указывает габариты гребней и впадин резьбы в единицах СИ, но обозначает цилиндрическую трубную резьбу в дюймах.
Вы в недоумении? Я тоже.
Проще, еще проще
Итак, чтобы соотнести размер трубы в дюймах и мм, нужно обложиться нормативными документами и кропотливо сопоставлять их. Так ведь?
Уважаемый читатель, я не стану томить вас и просто выложу пару таблиц, представляющих собой компиляции упомянутых выше стандартов.
- Вот соответствие ДУ и заветных британских дюймов:
Как определить размер трубы в дюймах: 15 любопытных фактов Как определить размер трубы в дюймах и миллиметрах: таблица, инструкция, видео и фото
