Размеры и вес профильной трубы

Размеры квадратной профильной трубы и вес погонного метра

Труба квадратного сечения идет чаще на стойки, из нее собирают несущий каркас, а перемычки делают из прямоугольной. К такому каркасу проще крепить материалы (любые). А еще, при прочих равных, прочность на изгиб у квадратной профильной трубы выше. Она сравнима с показателями двутавровой балки. Но сопротивление скручивающим нагрузкам у круглой трубы намного выше. Так что это надо учитывать.

Но чтобы не было проблем, надо выдерживать рекомендованные размеры профильных труб. Как уже говорили, все размеры (сортамент) прописаны в ГОСТах. Там же указана возможная толщина стенки. У труб малого размера — от 10 до 35 мм в диаметре — толщина от 0,8 мм до 5 мм. Но у труб со стороной 10 мм и 15 мм стенки не толще чем 1,5 мм. Дальше идет постепенное увеличение минимального размера. Например, у 40*40 мм есть самая тонкая стенка 1,4 мм, у 45*45 мм уже тоньше 3,0 мм стенки нет. Та же тенденция соблюдается и дальше. Чем больше размер профильной трубы, тем толще стенки.

Размер в мм	Вес одного метра, кг	Размер в мм	Вес одного метра, кг	Сечение профильной трубы в мм	Вес одного метра, кг	Сечение профильной трубы в мм	Вес одного метра, кг	Сечение профильной трубы в мм	Вес одного метра, кг	Сечение профильной трубы в мм	Вес одного метра, кг
Труба квадратная 10х10х0,8	0,222	Труба квадратная 30х30х0,8	0,725	Профильная квадратная труба 40х40х3,5	3,85	Профильная квадратная труба 60х60х2	3,59	Профильная квадратная труба 90х90х3	8,07	Профильная квадратная труба 150х150х9	38,75
10х10х0,9	0,246	30х30х0,9	0,811	40х40х4	4,30	60х60х2,5	4,43	90х90х4	10,59	150х150х10	42,61
10х10х1	0,269	30х30х,1	0,897	40х40х5	5,16	60х60х3	5,25	90х90х5	13,00	Профильная квадратная труба 180х180х8	42,34
10х10х1,2	0,312	30х30х1,2	1,07	40х40х6	5,92	60х60х3,5	6,04	90х90х6	15,34	180х180х9	47,23
10х10х1,4	0,352	30х30х1,3	1,15	Профильная квадратная труба 42х42х3	3,55	60х60х4	6,82	90х90х7	17,58	180х180х10	5,03
Труба квадратная 15х15х0,8	0,348	30х30х1,4	1,23	42х42х3,5	4,07	60х60х5	8,30	90х90х8	19,73	180х180х12	61,36
15х15х0,9	0,388	30х30х1,5	1,31	42х42х4	4,56	60х60х6	9,69	Профильная квадратная труба 100х100х3	9,02	180х180х14	70,33
15х15х1	0,426	30х30х2	1,70	42х42х5	5,47	60х60х7	11,00	100х100х4	11,84	Трубы квадратные специальных размеров
15х15х1,2	0,501	30х30х2,5	2,07	42х42х6	6,3	60х60х8	12,20	100х100х5	14,58	32х32х4	3,30
15х15х1,4	0,571	30х30х3	2,42	Профильная квадратная труба 45х45х2	2,65	Профильная квадратная труба 70х70х3	6,19	100х100х6	17,22	36х36х4	3,80
15х15х1,5	0,605	30х30х3,5	2,75	45х45х3	3,83	70х70х3,5	7,14	100х100х7	19,78	40х40х2	2,33
Труба квадратная 20х20х0,8	0,474	30х30х4	3,04	45х45х3,5	4,40	70х70х4	8,07	100х100х8	22,25	55х55х3	4,78
20х20х0,9	0,529	Труба квадратного сечения 35х35х0,8	0,85	45х45х4	4,93	70х70х4	9,89	100х100х9	24,62	65х65х6	10,63
20х20х1	0,583	35х35х0,9	0,953	45х45х5	5,94	70х70х6	11,57	Профильная квадратная труба 110х110х6	19,11
20х20х1,2	0,689	35х35х1,4	1,45	45х45х6	6,86	70х70х7	13,19	110х110х7	21,98
20х20х1,4	0,791	35х35х1,5	1,55	45х45х7	7,69	70х70х8	14,71	110х110х8	24,76
20х20х1,5	0,841	35х35х2	2,02	45х45х8	8,43	Профильная квадратная труба 80х80х3	7,13	110х110х9	27,45
20х20х2	1,075	35х35х2,5	2,46	Профильная квадратная труба 50х50х2	2,96	80х80х3,5	8,24	Профильная квадратная труба 120х120х6	20,99
Труба квадратная 25х25х0,8	0,599	35х35х3	2,89	50х50х2,5	3,64	80х80х4	9,33	120х120х7	24,16
25х25х0,9	0,670	35х35х3,5	3,30	50х50х3	4,31	80х80х5	11,44	120х120х8	27,27
25х25х1	0,740	35х35х4	3,67	50х50х3,5	4,94	80х80х6	13,46	120х120х9	30,28
25х25х1,2	0878	35х35х5	4,37	50х50х4	5,56	80х80х7	15,38	Профильная квадратная труба 140х140х6	24,76
25х25х1,4	1,01	Профильная квадратная труба 40х40х1,4	1,67	50х50х4,5	6,16	80х80х8	17,22	140х140х7	28,57
25х25х1,5	1,07	40х40х1,5	1,78	50х50х5	6,73	80х80х9	18,97	140х140х8	32,29
25х25х2	1,39	40х40х2	2,33	50х50х6	7,80	80х80х10	20,63	140х140х9	35,93
25х25х2,5	1,68	40х40х2,5	2,85	50х50х7	8,79	80х80х11	22,20	Профильная квадратная труба 150х150х7	30,77
25х25х3	1,95	40х40х3	3,36	50х50х8	9,69	140х140х8	34,81

В таблицах также указан вес погонного метра профильной трубы каждого размера. Он нужен не только для того, чтобы можно было рассчитать нагрузку на транспорт. Используя эти данные можно проконтролировать толщину стенки. Вы можете взвесить кусок трубы, высчитать вес погонного метра, а потом сравнить с нормативом. Если данные близки, все нормально. Если реальный вес получился гораздо меньше, толщина стенки меньше заявленной. Правда, в таблице указан вес при плотности стали 7,85 г/см². Если плотность стали трубы меньше, это надо будет учитывать.

Таблицы веса стальных труб различных ГОСТ и ТУ 1 метра

Для того чтобы вычислить удельную массу профиля, применяется специальная таблица веса профильной трубы, с помощью которой можно вычислить массу определенного вида трубы умножив длину на вес погонного метра.

Характеристики лучших производителей и стандартные размеры их изделий приведены ниже в таблицах.

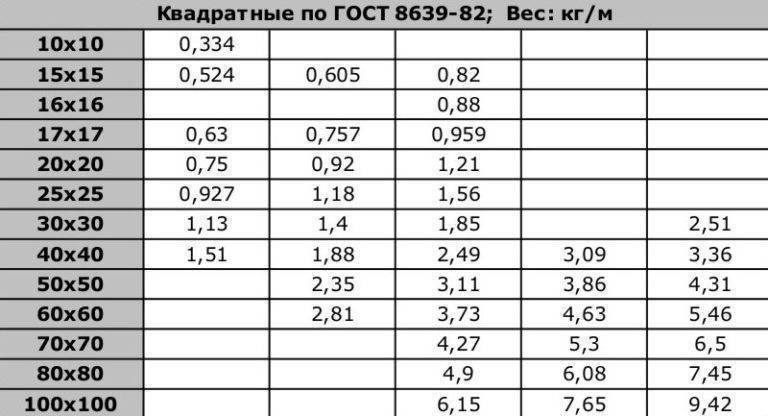

ГОСТ 8639 82 – Трубы стальные квадратные

снижение массы металлоконструкций, а значит затрат на металл;

удобство монтажа конструируемых сооружений;

удобство прокладки именно прямоугольной трубы по плоским поверхностям;

обеспечение пожаробезопасности при простоте конструирования в современном эстетичном внешнем виде;

стойкость металлоконструкций при больших нагрузках.

ГОСТ 8645 82 – Трубы стальные прямоугольные

Параметры квадрата сечения	Вес 1 погонного метра
15×15х1.0	0,479
15×15х1.2	0,501
15×15х1.5	0,605
20×20х1.2	0,689
20×20х1.5	0,841
20×20х2	1,08
25×25х1.2	0,877
25×25х1.5	1,07
25×25х2	1,39
30×30х1.5	1,31
30×30х2	1,70
40×40х1.5	1,78
40×40х2	2,33
40×40х2.5	2,85
40×40х3	3,36
40×40х4	4,30
50×50х2.5	3,64
50×50х3	4,31
50×50х3.5	4,94
50×50х4	5,56
60×60х2	3,59
60×60х2.5	4,43
60×60х3	5,25
60×60х3.5	6,04
60×60х4	6,82
80×80х3	7,13
80×80х4	9,33
80×80х5	11,44
80×80х6	13,46
100×100х3	9,02
100×100х4	11,84
100×100х5	14,58
100×100х6	17,22
100×100х7	17,3
100×100х8	22,25
120×120х4	14,35
120×120х5	17,72
120×120х6	20,99
120×120х8	27,27
140×140х5	20,86
140×140х6	24,76
150×150х5	22,43
150×150х6	26,64
150×150х8	34,81
160×160х4	19,38
160×160х5	24,00
160×160х6	28,53
160×160х8	37,32
180×180х5	27,14
180×180х6	32,30
180×180х8	42,34
180×180х10	52,03
200×200х6	36,06
200×200х8	47,37
200×200х10	58,31
200×200х12	68,89
250×250х6	45,48
250×250х8	59,93
250×250х10	74,01
250×250х12	87,73
300×300х6	54,90
300×300х8	72,49
300×300х10	89,71
300×300х12	106,6

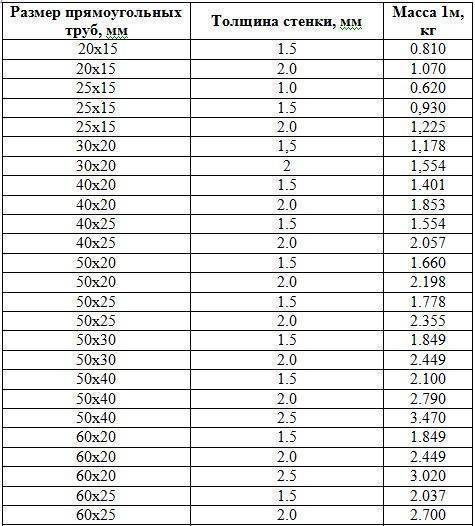

Параметры	Вес 1 погонного метра
20x10x1.2	0,501
20x10x1.5	0,605
25x10x1.5	0,723
28x25x1.2	0,934
28x25x1.5	1,15
28x25x2	1,48
30x15x1.5	0,959
30x20x1.5	1,08
30x20x2	1,39
40x20x1.5	1,31
40x20x2	1,70
40x25x1.5	1,43
40x25x2	1,86
40x25x2.5	2,27
50x25x1.5	1,67
50x20x2	2,02
50x25x2	2,17
50x30x2	2,32
50x30x2.5	2,86
50x40x2.0	2,65
50x40x2.5	3,25
50x40x3.5	4,39
60x30x2	2,65
60x30x2.5	3,25
60x30x3	3,83
60x40x2	2,96
60x40x3	4,30
60x40x3.5	4,94
60x40x4	5,56
80x40x2	3,59
80x40x2.5	4,43
80x40x3	5,25
80x40x4	6,82
80x60x3	6,19
80x60x4	8,07
100x50x3	6,66
100x50x4	8,70
100x50x5	10,65
100x60x3	7,13
100x60x4	9,33
100x60x5	11,44
100x80x4	10,59
100x80x5	13,01
120x60x3	8,07
120x60x4	10,59
120x60x5	13,00
120x80x4	11,84
120x80x5	13,01
120x80x6	17,22
140x60x4	11,84
140x60x5	14,58
140x100x4	14,35
140x100x5	17,72
140x100x6	20,99
150x100x5	18,50
150x100x6	21,93
150x100x8	28,53
160x80x5	17,72
160x120x5	20,86
160x120x6	24,76
180x100x6	24,76
180x100x8	32,29
200x120x5	24,00
200x120x6	28,53
200x160x5	27,14
200x160x6	32,30
230x160x8	46,11

Читать также: Прибор для обнаружения скрытой проводки своими руками

Конечно же для удобства при приобретении трубы её можно порезать на несколько частей, поэтому примите во внимание что длина может быть от 3 до 12 метров, в зависимости от желания клиента. Так же существуют специальные размеры, отличающиеся от стандартных, при необходимости их можно заказать по индивидуальному заказу. А теперь можно разобраться, как подсчитывается вес погонного метра профильной трубы

А теперь можно разобраться, как подсчитывается вес погонного метра профильной трубы.

Какие бывают размеры профильной трубы, виды обработки проката

Наиболее востребованными являются следующие размеры (мерной длины до 12 м и в отрезках кратного формата):

• квадратные трубы – сечение от 15х15 до 60х60 мм;
• прямоугольный профиль – сечение от 15х20 до 44х80 мм.

Стальные трубы профильные (размеры ГОСТом регламентируются) по способу обработки преимущественно подразделяются на такие виды:

Самые востребованные размеры сечения прямоугольной трубы от 15х20 до 44х80 мм

• бесшовные холоднодеформированные (холоднотянутые и холоднокатаные);
• горячедеформированные бесшовные стальные трубы (горячекатаные, горячепрессованные и горячекованые);
• горячедеформированные сварные (прямошовные, спиральношовные);
• бесшовные (центробежнолитые, теплокатаные и теплотянутые) изделия;

Статья по теме:

Для чего нужно знать диаметр трубы? Разновидности данных параметров. Единицы измерения: дюймы и миллиметры. Таблицы диаметров стальных труб.

• прямошовные (электросварные и сварные);
• свертываемые, паяные и печной сварки трубы;
• холоднодеформированные (тянутые и катаные);
• стальные трубы с обработанной поверхностью;
• обработанные (полированные и шлифованные) изделия с металлическим и неметаллическим покрытием;
• никелированные и с антикоррозийным покрытием.

Известны такие основные параметры профильной трубы:

По способу обработки профильные трубы могут быть бесшовные и сварные

• вид профиля (геометрическая форма на срезе);
• марка стали или другого металла;
• длина трубы;
• диаметр сечения (размеры труб в дюймах и в миллиметрах);
• толщина стенки;
• наличие шва;
• присутствие дополнительной обработки: оцинковка, шлифовка, полирование и пр.

Выпускаются трубы с обработанными срезами, с резьбой на одном или обоих концах и другим типом отделки торцов:

• суженные и развальцованные металлические стержни;
• подшипниковые стальные трубы;
• изделия с высаженными концами и другими видами обработки.

Помимо прямоугольных и квадратных конструкций, соответственно ГОСТу, размеры труб и их форма могут варьироваться в пределах:

• каплевидного и многоугольного проката;
• овального и плоскоовального стального профиля.

Бесшовные трубы могут быть теплотянутые, теплокатаные и центробежнолитые

Строительные потребности: профильные трубы, размеры стенок

В настоящее время наиболее востребованными являются мебельный и строительный профили. Трубы прямоугольного и квадратного сечения выпускаются в соответствии с нормами ГОСТ 30245-2003. Без них сложно представить промышленное, военное и гражданское строительство. Данные изделия применяются для изготовления таких конструкций:

• построек каркасного типа;
• лестниц и ступеней;
• перекрытий;
• навесов и ферм;
• стоек и подпорок;
• мостовых колонн;
• железнодорожных пролетов;
• складских помещений и комплексов в сфере логистики.

Овальный профиль широко используется не только в строительстве, но также и в мебельном производстве

Мебельные заготовки представляют собой никелированный или шлифованный, овальный или квадратный профиль. Чаще всего они формируются из стальных штрипсов толщиной не более 1,5 мм. Это обусловлено потребностью в легких конструкциях. Такие детали не рассчитаны на повышенную нагрузку, они подвержены механическим воздействиям разрушительного характера. Как правило, мебельные заготовки являются тонкостенными изделиями небольшой длины:

• детали квадратного сечения размерами от 10х10 до 30х30 мм;
• элементы прямоугольного вида – от 20х10 до 40х25 мм;
• заготовки овального и плоскоовального типа в пределах формата 10х20 мм.

Мебельный профилированный трубопрокат выпускается в соответствии с ТУ предприятий, например, ТУ 14-105-737-2004, а также согласно перечисленным ранее нормам ГОСТа. Высокие требования предъявляются к качеству обработки поверхности и геометрии труб. Овальный и плоскоовальный профили эстетичны, они имеют меньшие размеры. Цена за метр профильных труб, используемых для мебельного производства, будет на порядок выше стоимости других видов изделий трубопроката.

Трубы электросварные

К данной группе относятся стальные электросварные прямошовные трубы из углеродистой и низколегированной стали, применяемые для трубопроводов и конструкций различного назначения.

Существует много видов электросварных прямошовных труб, в том числе:

• круглые;
• профильные (квадратные, прямоугольные, овальные);
• профили стальные гнутые замкнутые сварные (квадратные и прямоугольные).

Трубы электросварные круглые

К данной группе относятся стальные электросварные прямошовные трубы диаметром:

• от 10 до 530мм по ГОСТ 10705-91 PDF;
• от 478 до 1420мм по ГОСТ 10706-76 PDF.

Сортамент труб соответствует ГОСТ 10704-91 PDF.

По длине трубы изготовляют:

• немерной длины от 2 до 12м;
• мерной длины от 5 до 12м;

Трубы диаметром свыше 426мм изготовляют только немерной длины

Трубы мерной и кратной длины изготовляют двух классов точности по длине:

• с обрезкой концов и снятием заусенцев;
• без заторцовки и снятия заусенцев (с порезкой в линии стана).

Трубы изготовляют из стали марок:

• Ст2сп, Ст2пс, Ст2кп, Ст4сп, Ст4пс, Ст4кп по ГОСТ 380 PDF
• 10, 10пс, 20, 35, 45, 08кп по ГОСТ 1050 PDF.

В зависимости от показателей качества трубы изготовляют следующих групп:

• А — с нормированием механических свойств;
• Б — с нормированием химического состава;
• В — с нормированием механических свойств и химического состава;
• Д — с нормированием испытательного гидравлического давления.

Трубы изготовляют термически обработанными (по всему объему трубы или по сварному соединению), горячередуцированными и без термической обработки.

На трубах диаметром 57мм и более допускается один поперечный шов.

Трубы диаметром 820мм и более должны иметь два продольных и один поперечный шов.

Трубы электросварные профильные, квадратные, прямоугольные, овальные)

К данной группе относятся электросварные профильные трубы, изготовленные согласно ГОСТ 13663-86 PDF.

Сортамент электросварных труб соответствует:

• квадратных — ГОСТ 8639-82 PDF;
• прямоугольных — ГОСТ 8645-68 PDF;
• овальных — ГОСТ 8642-68 PDF.

Электросварные профильные трубы изготовляют наружными размерами от 10 до 100мм толщиной стенки от 1,0 до 5мм длиной:

• немерной длины — от 1.5 до 9м;
• мерной длины — от 5 до 9м;
• длины кратной мерной — любой кратности, не превышающей нижнего предела установленного для мерных труб.

Трубы изготовляют из стали марок:

• Ст2сп, Ст2пс, Ст2кп, Ст4сп, Ст4пс, Ст4кп по ГОСТ 380 PDF;
• 10, 10пс, 20, 35, 45, 08кп по ГОСТ 1050 PDF.

В зависимости от назначения трубы должны изготовляться следующих групп:

• А- с нормированием механических свойств;
• В — с нормированием механических свойств и по химическому составу.

Трубы изготовляют термически обработанными или без термической обработки.

Профили стальные гнутые замкнутые сварные (квадратные и прямоугольные)

Профили стальные гнутые замкнутые сварные (квадратные и прямоугольные) изготовляют согласно ГОСТ 30245-2003 PDF размером от 80 до 300мм немерной, мерной, кратной мерной длиной в пределах от 6 до 12м.

Предельные отклонения по высоте и ширине профиля высоте(ширине)профиля до 100мм — ±1,5мм;

при высоте (ширине) профиля более 100мм — ± 2мм.

Предельные отклонения по толщине профиля не должны превышать:

• при толщине 2,0-3,5мм — ±0,22; при толщине 3,5-3,9мм — ±0,24;
• при толщине 3,9-5,5мм — +0,3/-0,5;
• при толщине 5,5-7,5мм — +0,25/-0,6;
• при толщине 7,5-10,0мм — +0,3/-0,8;
• при толщине 10,0-12,0мм — +0,3/-0,8.

Предельные отклонения по длине профилей мерной и кратной мерной длины не должны быть более +60мм.

Купить в компании МЕТАЛЛСЕРВИС

Главная

>ГОСТЫ И ТУ > Электросварные трубы

Какие способы используют для определения массы профильной трубы?

Как правило, изделия, которые имеют прямоугольную и квадратную форму, сочетают в себе две очень важных характеристики:

• демократичную стоимость;
• высокие прочностные характеристики.

Трубы, изготовленные из разных марок стали, будут отличаться по весу даже при одинаковых размерах

Самыми часто приобретаемыми и эксплуатируемыми изделиями являются трубы таких размеров:

• 20х40;
• 40х40;
• 100х100.

Для того чтобы вычислить вес метра проф трубы (например, с размерами 100х100) рекомендуется использовать один из методов по нахождению этого параметра. Таких способов существует несколько и все они будут рассмотрены ниже.

Поэтому рекомендуется проводить индивидуальный расчёт для более высокой точности, которая потребуется для нахождения других, не менее важных, параметров, необходимых для правильного выполнения строительного проекта. Рассмотрим три основных метода, которые используются для определения веса профильных труб прямоугольных и квадратных:

• готовые таблицы, которые можно найти в интернете или же в специализированных книгах;
• формулы;
• компьютерные программы.

Для определения массы прямоугольных и квадратных профильных деталей необходимо использовать специальную формулу. Для круглых труб используются индивидуальные формулы. Рассмотрим формулу, по которой каждый может вычислить вес 1 метра трубы квадратной, а также прямоугольной:

1 п м детали = S х 2 х (А+В) х ρ

где S — показатель толщины стенки изделия, который исчисляется в метрах; A и B – показатели длины сторон профильного изделия, которые исчисляются в метрах; ρ — коэффициент плотности конкретного сплава. Эта формула может пригодиться в тех ситуациях, когда отсутствует возможность посмотреть вес профилированной детали по готовой таблице или если необходим максимально точный расчёт изделий для сложного строительного проекта.

Рассчитать вес профильной стальной трубы можно и другим способом — с помощью специальных компьютерных программ. Компьютерная программа вычисляет массу не только прямоугольных и квадратных изделий, но и круглых, а также любой другой формы. Для определения массы изделия посредством специальной программы, необходимо внести в неё исходные данные (размеры профильных труб). Рассмотрим список параметров, которые потребуются для этого:

• длина детали;
• вариант сечения;
• толщина стенки профиля.

Кроме этого, в программе необходимо будет выбрать материал, из которого выполнена деталь.

Изготовление квадратных труб из стали

Крупносерийное производство стальных профильных труб обязательно соответствует нормативам. Но есть и другие способы получения квадратных труб, так называемые кустарные. Например, вальцевание трубы круглого сечения. Этот метод не гарантирует надежности эксплуатации изделия в дальнейшем и не соответствует ГОСТ, поэтому его используют только народные умельцы в подсобном хозяйстве.

Заводы-производители квадратных стальных труб

В России широкомасштабным производством труб квадратного сечения занимаются крупные металлургические заводы. Продукция изготавливается по заказу из стандартного ряда типоразмеров. Заказчик выбирает способ получения и обработки стали в зависимости от назначения будущего проката. В Российской Федерации более 50 заводов, поставляющих трубную продукцию.

Поставщиками профильных труб квадратного сечения в РФ являются:

1. «Агрисовгаз» Калужская область.
2. Альметьевский трубный завод (Татарстан).
3. Амурметалл (Хабаровский край).
4. Барнаульский завод механический прессов.
5. Борский трубный завод (Нижегородская область).
6. Брок-Инвест-Сервис (Москва).
7. Вилси-Плюс (г. Калуга).
8. Волгатрубопрофиль (Костромская область).
9. Волжский механический завод.
10. ВТПЗ (Волгоградская область).
11. Выксунский металлургический завод.
12. ДЗМТ (Республика Дагестан).
13. ООО «Строй-Профиль» (Орловская область).
14. ЗСМК (Кемеровская область).
15. ООО «Октан» (Ставрополье).
16. Исаевский машиностроительный завод (г. Коломна).
17. Королевский трубный завод.
18. Металлург (Москва).
19. ОАО МТЗ «Филит».
20. Нефтекамский трубный завод.
21. Металлинвест (г. Нижний Тагил)
22. НМЗ им. Кузьмина (г. Новосибирск).
23. ООО «Новый кубанский профиль» (Краснодарский край).
24. Первоуральский новотрубный завод
25. Рязанский трубный завод и другие.

Производством профильных стальных изделий занимаются на Урале, в Челябинске, Ярославле, Рязани, Башкирии, Алтайском крае. Много заводов в Московской, Волгоградской, Новосибирской, Свердловской области. Ассортимент продукции различается – некоторые компании реализуют трубы небольшого сечения (от 10х10 до 60х60), другие – сечения свыше 80х80 мм.

Технология проката квадратных профильных труб

Сырьевым материалом для бесшовных квадратных труб являются изделия из стали круглого сечения с толщиной стенки от 4 до 14 мм. При холодной деформации получается продукция более низкого качества, но такой способ производства менее затратный и не требует мощного дорогостоящего и габаритного оборудования.

При горячей деформации бесшовных профильных труб структура металла не меняется, что важно для сохранения прочностных свойств изделия. Поэтому такая продукция более высокого качества и используется в сферах, где применяются большие нагрузки

При холодной и горячей деформации используются различное оборудование, но способ проката аналогичен: круглые трубы проходят через валки, вследствие чего деформируются, в результате получается заготовка квадратного сечения.

Как получают электросварные трубы из стали квадратного сечения

Из плоского металлического листа подготавливают штрипсы, которые превращаются путем сгибания в круглую трубу. Затем шов сваривается, зачищается. Заготовку прокатывают на вальцах, что на выходе дает изделие квадратной формы. Но для дальнейшей эксплуатации этого недостаточно – профильная заготовка проходит необходимую процедуру обработки и закаливания

Это важно, чтобы снять излишнее напряжение металла после изгибания

Сталь для труб квадратного сечения

Основной материал для изготовления профильных труб квадратного сечения – нелегированная углеродистая сталь по нормативам ГОСТ 380, 1050, 9045. Но есть изделия, которые производят из легированной стали марок 09Г2, 09Г2С, 10ХСНД (в соответствии с ГОСТ 19281), марок 10Г2, 30ХГСА (по ГОСТ 4543).

Технические требования к профильным трубам регламентируются ГОСТ 13663-86. Здесь указаны требования к внешнему виду, термообработке труб, маркам стали, нормативы механических показателей стальных изделий и др.

Как узнать вес профильной трубы – примеры расчетов

Профильные трубы применяются в разнообразных областях человеческой деятельности. В зависимости от предназначения они могут изготавливаться из различных марок стали, различаться по размеру и форме сечения, иметь разную толщину стенок.

Но все это многообразие имеет одинаковый способ реализации, который заключается в том, что цена требуемого куска зависит от веса погонного метра трубы. Далее разберем, от чего зависит эта характеристика и как вычислить вес профильной трубы.

От чего зависит вес профильных труб

Главным параметром, от которого зависит вес абсолютно каждого изделия — количество потраченного на его производство материала.

Параметры отражающиеся на весе м п профильной трубы:

• форма трубы;
• толщина ее стенок;
• ширина ее стенок;
• плотность примененного для производства металла.

Например, имеются две профильные трубы, размер которых одинаков, но одна изготовлена из стали, а другая из алюминия. Их вес будет разным, так как для их производства использовались разные виды металла.

Почему нужно знать вес профильных труб

Существует две основных причины необходимости вычисления того, сколько весит метр трубы. Одна из них была названа выше – это определение цены.

Другая причина обусловлена теми условиями, в которых эксплуатируются металлические профильные трубы. Как правило, они применяются в строительстве разнообразных объектов.

Например, для монтажа каркасов строительных систем, в мебельном производстве и для многого другого.

Обратите внимание

Инженер, вычислив удельный вес профильной трубы, сможет установить возможные нагрузки, которые она способна выдержать и нагрузки, оказываемые ей самой на расположенные под ней конструкции. Знание веса применяемых строительных материалов при возведении конструкций позволяет выполнить качественное проектирование построек различных видов.

Благодаря этому вероятность разрушения конструкции будет приближаться к нулю. От веса одного метра профильной трубы зависят и ее физико-механические характеристики.

Принимая во внимание особенности конструкции возводимого объекта, инженер выбирает наиболее подходящий тип материала. При выполнении расчетов нужного веса метра профильной трубы обязательно следует учитывать условия эксплуатации сооружения и его прямого предназначения

Специалист должен подобрать такой строительный материал, который одновременно будет решать две задачи: сможет прекрасно выполнять свое прямое предназначение, и не будет слишком дорогим, чтобы и возводимый объект в целом не получился чрезмерно дорогостоящим. Произвести точный расчет профильной трубы совсем непростая задача. Для этого нужно обладать специальными знаниями и некоторым опытом.

Способы вычисления веса профильной трубы

Производителями выпускаются профильные трубы квадратной или прямоугольной формы. Такой строительный материал обладает наилучшим сочетанием цены и прочности. При этом наиболее востребованными являются изделия имеющие размеры сечения 2×4, 4×4, 10×10 см.

Вес профиля имеющего одинаковые значения толщины стенок и размеры сечения всегда различен, в отличие от данного параметра стандартной круглой трубы. Даже те значения, которые даны в таблице веса погонного метра профильной трубы приведенной в ГОСТе, могут отличаться от реального веса, так как масса готового изделия может находиться в допустимых пределах.

Как выполняется вычисление веса прямоугольных профильных труб или каких-либо других, например, для отражения данного параметра строительного материала в технической документации сооружения?

Виды трубного проката

По видам трубы прямоугольные, сортамент которых определяется способом обжима с нагревом или без предварительной термической обработки, бывают:

К продукции тонкостенного типа относятся изделия с толщиной стенок до 5% размера диагонали. Трубный прокат изготавливается из тонкой листовой стали, соединение краев осуществляется в камере с инертным газом.

Изделия из толстого металла также изготавливаются методом сварки, перед формовкой заготовка проходит стадию нагрева. Толстостенная труба также производится по бесшовной технологии методом горячей деформации с последующей холодной накаткой и обработкой поверхностей.
