Диммер для ламп накаливания: какой лучше купить, схема для подключения

Диммеры для светодиодных ламп 220 В: что это такое и в каких случаях используются

Понадобилось для бытовых нужд приманить контроль мощности нагрева обогревателя. Как вариант для этих целей можно использовать диммер.

Увы мировой экономический кризис сделал покупку данного устройства не всегда выгодным,  а вот самостоятельная сборка из уже имеющихся деталей всегда дешевле.

Итак вот схема сего устройства. Картинка кликабельна.

Предохранитель F1 необходимо подобрать под свои нагрузки, он служит для защиты симистора. Устанавливать его не обязательно.

Симистор можно взять под ток от 16 до 6 ампер и напряжением от 800 до 600 вольт.

Резистор R1 может быть сопротивлением от 22 до 100 Ом.

Конденсаторы С2 и С1 рекомендую использовать на  напряжение не ниже 250 вольт.

Для удешевления конструкции я использовал подстроечный резистор P1.

Симистор необходимо установить на радиатор.

Правильно собрана схема в настройке не нуждается.

Скачать  — печатную плату и схему.

Раздел: РадиоэлектроникаМетки: Handmade, Диммер, монтаж

Регулятор мощности для паяльника

Многие люди проводят много времени, держа в своих руках с паяльник. Никому не секрет, что нормальная пайка компонентов считается залогом хорошей работы электронного прибора.

По характерному блеску можно определить качество пайки. Неровная и сероватая пайка считается потенциальной причиной нехорошей работы схемы. Вторая очень важная цель заключается в том, чтобы провести пайку не перегревая прибор.

Отличное качество пайки могут обеспечить цифровые паяльные станции, контролирующие температуру жала. Но они весьма трудоемки в сборке и дороги. К тому же цифровые паяльники  не каждый раз можно взять для использования в полевых условиях.

В радиолюбителей для регулировки температуры применяют как самодельные, так и промышленные регуляторы мощности, которые по-другому именуются диммерами. Обычно такие диммеры применяются для точной регулировки яркости лампы накаливания, и это значит,  что нет нужды дополнительной определения уровня мощности, потому как о настройке судят по яркости лампы. Но как же определить на каком уровне мощности используется паяльник? Кто-то определяет уровень мощности по расположению крутилки диммера, но я собралась сделать регулятор с кнопочным управлением и цифровой индикацией.

Тактирование микроконтроллера делается встроенным генератором с частотой 4 МГц, то есть не нужен кварцевый резонатор. На самой плате были специально предусмотрены посадочные места предназначенные для кварцевого резонатора, это позволяет использовать устаревшие контроллеры и другие без внутреннего тактирования. В этом виде регулятора вставлен 7-и сегментный индикатор с катодом общего типа. На самой плате была специально предусмотрена установка индикатора с общим анодом, за счет перепайки соответствующей перемычки. В основных исходниках программы созданы заготовки под контроллер pic16f84a и индикатор с анодом общего типа.

Регулятор сделан в двух видах: с силовой платой и цифровой платой. На силовой плате расположен схема бестрансформаторного питания и фильтр.

Диммеры для светодиодных ламп 220В: шаг на пути к «умному» дому

А на цифровой плате имеется 7-и сегментный индикатор и микроконтроллер.

Нужно соблюдать осторожность и помнить про безопасность при использовании сети 220В. Правильно и хорошо изготовленный регулятор сразу же работает, и не требует каких-либо настроек

Нужно лишь подключить его к сети.

Похожие радиосхемы и статьи:

Конструктивные особенности

Для коммутации электрических цепей применяют полупроводниковый ключ (динистор). Конденсатор устанавливают для накопления и возврата энергии, переменный резистор – для определения рабочего режима.

Какие факторы усложняют схему?

Простейший регулятор на симисторе можно собрать на универсальной макетной плате за 15 минут. Сложнее решить задачу, если надо подключить дистанционное управление или улучшить внешний вид устройства. В некоторых ситуациях дополнительные трудности сопряжены с выбором места его размещения.

Способы управления прибором

Можно использовать поворотный, нажимной или комбинированный механический прибор. Клавишей включают (выключают) свет. Поворотным рычагом регулируют яркость.

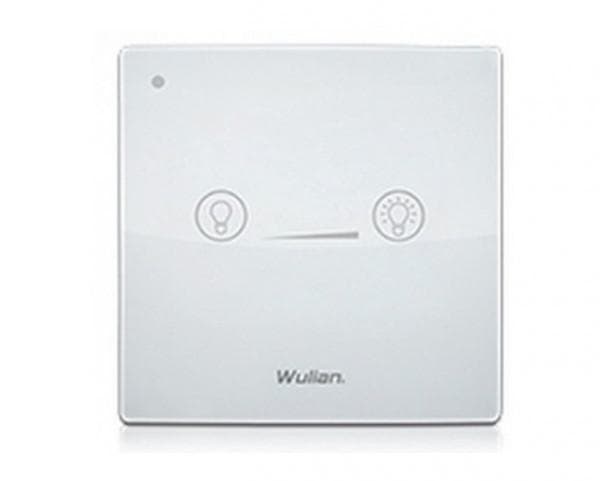

Аналогичные алгоритмы применяют при установке сенсорной панели. В этом случае для подачи напряжения (разрыва цепи) пользуются слабым ударом по чувствительной области. Движением пальца по вертикальной (горизонтальной) линии изменяют уровень освещенности. Этот вариант оснащения подразумевает покупку более дорогих комплектующих деталей.

При выборе дистанционной схемы управления обращают внимание на следующие особенности:

  1. Инфракрасный канал действует только по линии прямой видимости между пультом и приемным устройством.
  2. Прохождению радиосигнала через стены мешают стальная арматура и другие экранирующие конструкции из металла.
  3. В звуковом диапазоне ложные срабатывания могут провоцировать посторонние шумы.

Самые широкие функциональные возможности обеспечит схема управления с подключением смартфона, планшета или компьютера.

Тип размещения

Для монтажа устройства можно использовать стандартную коробку под выключатель. В этом случае существенное значение имеет ее внешний вид. В скрытом положении диммер устанавливают за панелью подвесного потолка либо в иной полости внутри строительной конструкции. Материал декоративной обшивки выбирают с учетом отсутствия помех для управляющих сигналов.

Особенности выбора и эксплуатации

При выборе диммера надо обращать внимание не только на то, с какими лампами он может работать и какие функции у него имеются. Необходимо еще смотреть на какую суммарную нагрузку он рассчитан

Максимально один регулятор яркости света может «потянуть» 1000 Вт нагрузки, но большая часть моделей рассчитана на 400-700 Вт

У именитых производителей в зависимости от мощности наблюдается солидная разница в цене. У китайских изделий ощутимой разницы в стоимости не наблюдается.

НаменованиеМощностьМаксимальный токСовместимостьЦенаПроизводитель
Volsten V01-11-D11-S Magenta 9008600 Вт2 АЛампы накаливания546 рубРоссия/Китай
TDM Валдай RL600 Вт1 АЛампы накаливания308 рубРоссия/Китай
MAKEL Mimoza1000 Вт/IP 204 АЛампы накаливания1200 рубТурция
Lezard Мира 701-1010-1571000 Вт/IP202 АЛампы накаливания770 рубТурция/Китай

Второй момент, который надо помнить — светорегуляторы работают с минимальной нагрузкой. У тех, в большинстве случаев минимум — 40 Вт, у некоторых тысячников — 100 Вт. Если подключенные лампы имеют меньшую мощность, они могут мигать или не будут загораться. Такое случается, когда вместо ламп накаливания ставят светодиодные. В этом случае одну из ламп оставляют старую (накаливания), которая и будет обеспечивать требуемый минимум нагрузки.

Другие особенности эксплуатации связаны с совместимостью. Как уже говорилось, обычные диммеры не могут работать с лампами дневного света (с энергосберегающими в том числе). Галогенные же на изменения формы импульса просто не реагируют. И если вы решили заменить лампы накаливания на более экономичные, скорее всего вам придется менять и регулятор яркости.

Диммер как прибор для регулирования интенсивности свечения

Название таких устройств происходит от английского to dim – затемнять. При работе устройства можно выставить необходимый уровень освещения или создать цветовые эффекты, в том числе динамические, а также добиться определенной экономии электроэнергии.

С точки зрения пользователя изменение интенсивности свечения происходит путем манипулирования органами управления прибора – поворотной рукоятью, кнопками «больше-меньше», пультом дистанционного управления и т.д.

С точки зрения разработчика системы освещения (пусть даже небольшой домашней) необходимо глубже понимать процессы, ведущие к изменению яркости осветительного прибора.

Типичные ошибки при подключении

Если диммер подключен к светильнику, а яркость не поддается регулировке или лампа вообще не светится, в первую очередь надо проверить совместимость (а лучше ее проверять до начала монтажа при покупке). Если светильник может быть недиммируемым или диммируемым, надо искать на нём маркировку Dimmable. При выборе диммера надо определить, для какой нагрузки он предназначен – это также можно определить по маркировке.

Кроме того, система освещения может не работать из-за обычных ошибок в монтаже – включение прибора вместо разрыва фазного провода в разрыв нейтрального и т.п. Чтобы этого избежать, нужна обычная внимательность при установке.

Также ошибки выбора могут быть связаны с мощностью нагрузки – каждый светорегулятор имеет свой предел. Надо покупать приборы с запасом в 15…20 % по мощности светильника. При соблюдении этого простого правила димммер будет работать долго и надежно.

Что такое диодный мост, принцип его работы и схема подключения

Как правильно расположить точечные светильники на натяжном потолке

Что измеряется в люменах и какие нормы освещенности на 1 квадратный метр?

Что такое галогенная лампа, где используется, как выбрать галогенную лампу для дома

Как заменить люминесцентную лампу на светодиодную?

Как работает сенсорный выключатель — схемы подключения

Что такое диммер

Любой диммер – это устройство, заменяющее выключатель и позволяющее управлять интенсивностью освещения, от приглушенного, до самого яркого. Первый диммер изобрели еще в конце 19 века. Изобретатели стремились создать устройство, которое позволило бы регулировать в театрах освещение.

Современные устройства сочетают свои традиционные функции с дополнительными полезными:

  • поворотное, дистанционное либо сенсорное регулирование;
  • таймер для автоматического выключения;
  • акустическое управление, с помощью голоса;
  • имитация присутствия;
  • возможность подключения устройства в схему «умного дома».

Есть несколько причин, по которым диммеры устанавливают в жилых, офисных или производственных помещениях:

  1. благодаря светорегулятору в комнате или доме можно создать дополнительный комфорт и уютную обстановку. Например, если в помещении находятся много людей, прибор сделает освещение максимальным, а если нужен тихий отдых, то свет будет приглушенный и ненавязчивый;
  2. модели от всемирно известных компаний отличаются тем, что способны значительно преобразить интерьер квартиры. Благодаря различной освещенности отдельные участки пространства складываются в индивидуальный дизайн;
  3. кроме эстетических качеств, подключение устройства значительно снижает затраты на электричество и источники света. Согласно расчётам, экономия, если в цепи работает данный прибор, достигает 60 %. Также благодаря им срок работы как галогенных, так и ламп накаливания возрастает почти в 20 раз. Это достигается понижением напряжения на источник света и более низкой его температуре.

В зависимости от мощности и вида источника света, можно разделить все диммеры на три группы:

  • для ламп накаливания и галогенных ламп, при напряжении в 220 Вольт;
  • для низковольтных ламп;
  • для люминесцентных ламп и светодиодов;

Также исходя из способа управления, диммеры бывают накладные поворотные, нажимные и сенсорные. Последние укомплектованы также пультом дистанционного управления. В поворотном диммере необходимо поворачивать колесо управления, а само освещение включается с десятипроцентного. Каждый может выбрать тот прибор, который ему удобен и установить своими руками.

Как устроен диммер для ламп освещения

Регуляторы яркости – именно этот термин является русским эквивалентом перекочевавшего из английского языка «диммера» – начали использовать довольно давно. Но в первоначальном варианте приборы эти никакой экономии обеспечить не могли, поскольку представляли собой обыкновенный реостат, хорошо известный каждому, кто хоть изредка посещал школьные уроки физики.

Устройство механического диммера

С появлением полупроводниковой технологии в устройстве диммеров произошли принципиальные изменения, благодаря чему эти приборы стали гораздо более совершенными. В современных регуляторах главная роль отводится двум элементам – симистору и динистору.

Как и обычный выключатель, диммер для светодиода и лампы накаливания снабжен двумя выводами, посредством которых он включается в цепь светильника. Правда, в случае с регулятором яркости выводы нельзя менять местами, поскольку каждому из них соответствует свое назначение: один подключается именно к фазе, другой – только к нагрузке.

Каких-либо ограничений на применение диммеров не существует. Следует только учитывать, что не все типы ламп могут быть подсоединены через такой регулятор. Галогенные люстры или лампы накаливания можно приобретать «под диммер», как говорится, не глядя, а вот люминесцентные (в обиходе их часто называют энергосберегающими) или светодиодные должны иметь специальную пометку о возможности диммирования.

Разумеется, диммер может работать не только с осветительными приборами. С таким же успехом через него можно подключить утюг с поломанным регулятором температуры или паяльник

Важно только, чтобы максимально допустимая мощность диммера – его основная характеристика – соответствовала мощности прибора


Выключатель с функцией диммера

Как работает сенсорный светильник

Симистор имеет свойство открываться, то есть пропускать ток, только при определенной разности потенциалов на его выводах. Для того чтобы это произошло, конденсатор, подключенный к симистору, должен накопить определенный заряд. Скорость заряда конденсатора зависит от сопротивления переменного резистора (потенциометра), которое задается пользователем. Этот процесс повторяется каждую полуволну.

Разновидности светорегулятора

Все выпускаемые на сегодняшний день диммеры делятся на две большие группы: механические и электронные.

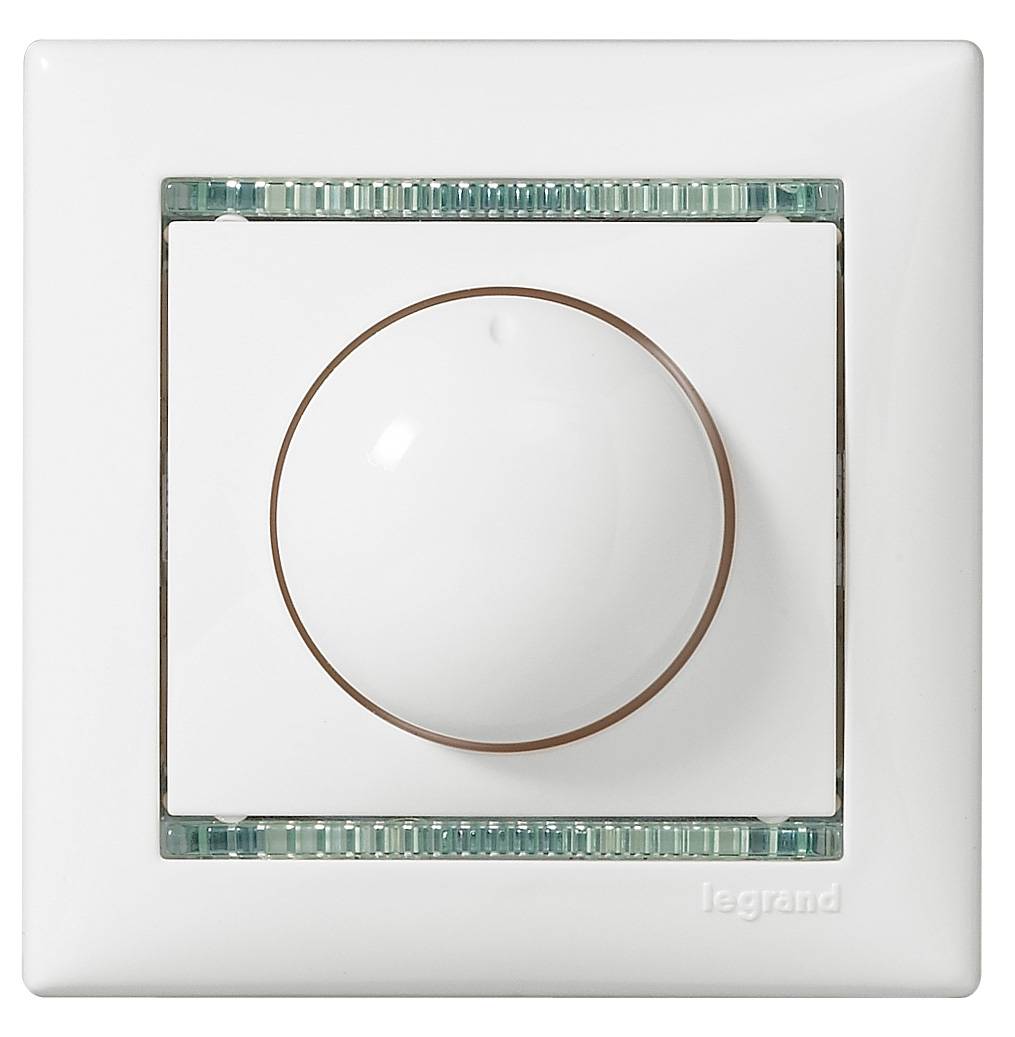

Механические. Также называются поворотными

Механические регуляторы, выпускаемые различными производителями, имеют практически идентичное устройство. Разница может заключаться только в качестве деталей и сборки, а также в наличии некоторых компонентов, способствующих стабильной работе прибора на малой мощности и более плавному регулированию напряжения.

Электронные. Регуляторы данного типа имеют более сложное устройство и отличаются, в первую очередь, способом управления: параметры напряжения на потребителе задаются с помощью кнопок – обычных или сенсорных. Наличие микроконтроллера позволяет реализовать целый ряд решений, недоступных для механических приборов:

  • возможность установки нескольких пультов управления диммером в различных зонах помещения;
  • возможность дистанционного регулирования яркости освещения путем воздействия на инфракрасный, радиочастотный или акустический (голосовые команды или хлопок ладонями) сенсор диммера;
  • организация работы освещения по таймеру или по программе, в том числе, в режиме «имитации присутствия»;
  • подключение диммера к датчику освещенния, вследствие чего яркость свечения лампы будет автоматически корректироваться в зависимости от интенсивности естественного освещения.

Принцип работы диммера для светодиодных ламп

Механизмы для регулировки мощности функционируют по типу реостата. Изменение величины напряжения либо параметра тока производится в результате смены сопротивления. Простые по конструкции вариаторные устройства оборудуются поворотным регулятором, а также двумя контактными элементами. Они используются для регулировки параметра интенсивности лампочек накаливания и галогенных источников освещения.

Когда эти устройства появились в продаже, в качестве диммеров применялись реостаты.

На смену им пришли полупроводниковые регуляторы, в частности:

  • симистр;
  • динистор.

Устройства, оборудованные симисторами, функционируют по принципу применения системы широтно-импульсной модуляции. Данные системы нашли применение в оборудовании для изменения интенсивности осветительного потока диодных ламп. Это возможно благодаря смене ширины сигнала и параметра напряжения. Управление опцией выполняется посредством ШИМ-генератора.

Что касается функций устройств на 12в или 220в, то они определяются конструктивными особенностями регуляторов. Простые механизмы, которые можно сделать своими руками, могут использоваться только для изменения величины интенсивности света. Более современные модели, оснащенные схемами, характеризуются расширенным функционалом.

Ростислав Михайлов подробно рассказал о принципе действия регуляторов мощности для диодных элементов освещения.

Они используются для:

  1. Тонкой настройки осветительных приборов.
  2. Автоматического отключения целых групп осветительных устройств в указанное потребителем время, что позволяет сэкономить электричество.
  3. Увеличения ресурса эксплуатации источников освещения.
  4. Обеспечения безопасности помещения. Это достигается благодаря созданию эффекта присутствия хозяев. Речь идет о функции, когда активация и отключение осветительных устройств происходит в конкретное время, настроенное потребителем. При необходимости можно отрегулировать параметр яркости лампочек.
  5. Удаленного управления группами осветительных приборов. Для этого может применяться пульт, хлопки, голосовые команды либо специальные приложения для телефонов.

Тиристорная схема

Тиристорная схема диммера на 220 вольт приведена на рисунке ниже.

Тиристоры обозначены литерами V1 и V2

Обратите внимание, что они включены встречно, поскольку каждый пропускает часть полуволны синусоиды одного знака. Напряжения отпирания динисторов V3 и V4 регулируется рассеивающим энергию реостатом R5

Схема имеет две времязадающие цепочки: V3–C1 и V3–C2. В зависимости от уровня отпирающего напряжения на переменном резисторе R5 изменяется время зарядки конденсаторов, при разряде которых открываются ключи V1 и V2. Этим и определяется фаза пропускания синусоиды. Тиристоры можно найти в силовых схемах старых бытовых приборов – телевизоров или пылесосов.

Выполняем монтаж диммера

Для работы потребуется следующие инструменты и материалы:

  • кусачки;
  • паяльник;
  • припой;
  • канифоль;
  • отрезки провода;
  • изолента.

Детали куплены, инструменты и материалы подготовлены – можно приступать к сборке. Для удобства перерисовываем схему на листок. Облуживаем выводы радиоэлементов, припаиваем к ним отрезки проводов (провод можно взять любой, например, провод ПУГНП сечением 1мм2). После этого соединяем радиоэлементы между собой согласно схеме. Чтобы исключить ошибки монтажа, каждое готовое соединение зачеркиваем на перерисованной схеме.

Предлагаю посмотреть небольшое видео, в котором демонстрируется мое «творение» и его работоспособность.

  • Новая статья (схема, плата, радиодетали, процесс сборки и т.д.) — Регулятор мощности на симисторе
  • Кит-конструктор — регулятор мощности (диммер)

Конечно, это сжатое описание процедуры монтажа, но мне кажется, его вполне достаточно. Если у вас возникли вопросы, касающиеся сборки диммера своими руками, можете задавать их в формате комментария – можете быть уверенными: ответ поступить максимально быстро.

Напоследок отмечу: с целью повышения электробезопасности собранного устройства рекомендую подключать его в разрыв нулевого провода, идущего к лампе накаливания. Вычислить нулевой проводник можно или детектором скрытой проводки Дятел, или же простой отверткой-индикатором.

Рекомендуем:

— БЛОК ПИТАНИЯ ДЛЯ СВЕТОДИОДНЫХ ЛЕНТ

Антон Писарев (для www.moydomik.info)

Как сделать диммер своими руками?

В принципе самостоятельно сделать диммер для светодиодной ленты или лампы может любой человек хоть немного разбирающийся в электричестве и умеющий держать паяльник. Схема светорегуляторов практически везде одинакова, за некоторыми исключениями. Поэтому для начала определимся, какие детали нам понадобятся для создания вариатора.

Итак, нам потребуется:

  • два резистора (постоянный и переменный);
  • неполярный конденсатор;
  • динистор и симистор;
  • провода;
  • паяльник с припоем;
  • кусок текстолитовой пластины для платы.

Номиналы деталей можно взять с приведенной ниже схемы.

Можно конечно сделать печатную плату, нанеся на фольгированную пластину схему, просверлив отверстия для выводов и вытравив ее. Однако существует наиболее простой (навесной) вариант.

Схема диммера для самостоятельной сборки

По представленной схеме распределить детали и наметить отверстия для выводов. Просверлить отверстия и соединить между собой все элементы при помощи проводов, которые припаиваются к ножкам деталей.

Перед тем как подключить самодельный диммер для освещения проверьте несколько раз правильность соединений деталей и если все нормально, то можно подключать устройство к сети, предварительно обесточив ее, и проводить испытания.

На представленном видео показано как можно собрать диммер своими руками:

Watch this video on YouTube

Регулятор мощности для паяльника

Многие люди проводят много времени, держа в своих руках с паяльник. Никому не секрет, что нормальная пайка компонентов считается залогом хорошей работы электронного прибора.

По характерному блеску можно определить качество пайки. Неровная и сероватая пайка считается потенциальной причиной нехорошей работы схемы. Вторая очень важная цель заключается в том, чтобы провести пайку не перегревая прибор.

Отличное качество пайки могут обеспечить цифровые паяльные станции, контролирующие температуру жала. Но они весьма трудоемки в сборке и дороги. К тому же цифровые паяльники  не каждый раз можно взять для использования в полевых условиях.

В радиолюбителей для регулировки температуры применяют как самодельные, так и промышленные регуляторы мощности, которые по-другому именуются диммерами. Обычно такие диммеры применяются для точной регулировки яркости лампы накаливания, и это значит,  что нет нужды дополнительной определения уровня мощности, потому как о настройке судят по яркости лампы. Но как же определить на каком уровне мощности используется паяльник? Кто-то определяет уровень мощности по расположению крутилки диммера, но я собралась сделать регулятор с кнопочным управлением и цифровой индикацией.

Тактирование микроконтроллера делается встроенным генератором с частотой 4 МГц, то есть не нужен кварцевый резонатор. На самой плате были специально предусмотрены посадочные места предназначенные для кварцевого резонатора, это позволяет использовать устаревшие контроллеры и другие без внутреннего тактирования. В этом виде регулятора вставлен 7-и сегментный индикатор с катодом общего типа. На самой плате была специально предусмотрена установка индикатора с общим анодом, за счет перепайки соответствующей перемычки. В основных исходниках программы созданы заготовки под контроллер pic16f84a и индикатор с анодом общего типа.

Регулятор сделан в двух видах: с силовой платой и цифровой платой. На силовой плате расположен схема бестрансформаторного питания и фильтр.

Принцип действия и основные разновидности диммеров

Перед установкой димера вы должны разобраться с тем, как он вообще работает. Что касается принципа действия, то он в данном случае достаточно прост. Диммер заранее регулирует подачу напряжения на осветительный прибор в помещении. Если должным образом с этим разобраться, то прибор сможет изменять подачу напряжения к светильнику от 0 до 100 процентов.

Чем меньшее напряжение будет подаваться, тем, соответственно, меньшей будет яркость освещения в комнате. Помимо того, данное устройство имеет различные вариации конструкции. Есть сразу несколько параметров, по которым классифицируются современные диммеры. Ознакомимся с каждым из них более детально.

Классификация диммера по типу исполнения

С этой точки зрения все диммеры делятся на три большие группы, рассмотрим их.

  1. Модельные. Такие приборы предназначаются для установки в распределительный щиток. С их помощью можно регулировать, а также включать освещения в местах, которые можно отнести к разряду общественных (это может быть коридор или, к примеру, лестница, подъезд).
  2. Моноблочные. Представители этой категории монтируются вместо обычного выключателя. Именно поэтому проблем с установкой таких диммеров своими руками зачастую не возникает вовсе. Приборы достаточно популярны, поэтому в последнее время обзавелись некоторыми подвидами, различающимися способом управления.
  3. С выключателем. А такие устройства устанавливаются в специальную коробочку, куда зачастую монтируются розетки. Что же касается органа управления, то в качестве такового в данном случае выступает кнопка (не всегда, но в большинстве случаев).

Классификация диммеров по способу управления

Итак, моноблочные бытовые модели могут иметь, как мы только что отметили, несколько вариантов управления.

  1. Поворотные модели. У них имеется специальная вращающаяся ручка. Если перевести ее в крайнее левое положение, это выключит освещение, а если поворачивать ее вправо, то будет повышаться яркость светильников.
  2. Клавишные модели. Внешне являются точной копией двухклавишного размыкателя. Предназначение первой клавиши – регулировка яркости света, а второй – его отключение/включение.
  3. Поворотно-нажимные модели. Действуют практически по тому же принципу, что и поворотные, однако отличаются тем, что для того, чтобы включить освещение, нужно немного утопить ручку.

Самыми удобными по праву считают диммеры с функцией дистанционного управления. Благодаря пульту д/у, вы получите возможность регулировки яркости света с любой точки помещения. Кроме того, отдельные модели выполняют еще и функцию выключателя. У каждой имеется своя схема подключения диммера, но об этом несколько позже.

Классификация по виду ламп

Не можем не согласиться с тем, что использование разных регуляторов для каждой конкретной разновидности ламп – это как минимум странно. Но дело в том, что современные лампы очень разнообразны и имеют самые разные конструктивные особенности.

Что касается ламп накаливания, то для них применяются простейшие светорегуляторы, которые функционируют по предельно простому принципу: яркость освещения нитей регулируется посредством изменения напряжения. Помимо того, такие диммеры могут использоваться и для галогенных ламп, питающихся от стандартного 220-вольтного напряжения. Наконец, сама конструкция данных устройство принципиальной сложностью не отличается.

Видео – Правила подключения ламп к диммеру

А вот для галогенных лампочек, функционирующих от 12-24 вольт, применяются более сложные светорегуляторы. В идеале в схеме подключения должен присутствовать понижающий трансформатор, но, если этой по той или иной причине невозможно, можете подобрать диммер по типу уже наличествующего трансформатора. Если последний электронный, то потребуется модель с маркировкой С, а если обмоточный – с отметкой RL.

Наконец, со светодиодными дампами должен использоваться особый диммер, импульсно модулирующий частоту тока.

Видео – Несколько слов о диммере для светодиодов

Самыми сложными с точки зрения регулировки интенсивности освещения считаются люминесцентные лампы (либо, как их еще называют, энергосберегающие). Многие даже уверены, что такие осветительные сети вообще не следует диммировать. Но если вы не согласны с этими людьми, то в обязательном порядке в ключайте в схему электронный пускатель (или сокращенно ЭПРА).

Правильно выбираем светорегулятор

Практичность, лаконичность, надежность и ничего лишнего

Решив установить у себя в доме или квартире диммер, при покупке устройства нужно обратить внимание на следующие параметры:

  • предполагаемая общая нагрузка. В техническом паспорте вариатора указывается нагрузочная мощность самого устройства, и она должна быть на треть выше, чем общая мощность всех управляемых осветительных приборов. Превышать этот запас мощности не рекомендуется, поскольку это может вывести регулятор из строя;
  • величина напряжения для лампы. Так, например, существуют диммированные светодиодные лампы, работающие от напряжения 220 В, а есть светодиодные ленты, которым необходимо 12 В. Соответственно необходимы и разные светорегуляторы;
  • совместимость с источником освещения. В технической документации на диммер указывается, для какого именно вида ламп он предназначен. Дело в том, что светорегулятор, например, для ламп накаливания совершенно не подходит для использования вместе со светодиодной лентой.

Устройства с пультом комфортны, стоят дороже обычных регуляторов освещения

Также на выбор регулятора освещения оказывают влияние характеристики устройства, дизайн помещения, предпочтения и финансовые возможности владельца дома или квартиры.

Watch this video on YouTube

Пошаговая инструкция по замене

Чтобы приобрести новый диммер, первоначально выясняют, какой тип ламп он будет обслуживать. Затем, исходя из выделенного бюджета, покупают или недорогую китайскую модель, или конструкцию проверенного производителя – Makel, Schneider, Legrand.

Если нужно установить новый, только что купленный прибор, производят такие же действия, как и при монтаже выключателя:

  • меняют проводку или убеждаются в пригодности старых кабелей;
  • если нет отдельного автомата в электрощитке, устанавливают его;
  • подготавливают место для монтажа;
  • выполняют установку.

Но чаще необходимо произвести замену, то есть демонтировать корпус выключателя и на его место установить диммер. Рассмотрим именно этот вариант.

Шаг 1 — отключение осветительного контура

Любые манипуляции с электротехническими устройствами в квартире нужно начинать с принудительного отключения электроэнергии на щитке, который находится или на общей площадке, или внутри квартиры, в коридоре (прихожей).

Это предусмотрено нормами безопасности и обеспечивает сохранение в исправном состоянии всех подключенных приборов и кабелей. Но главная цель – защита собственного здоровья.

Чтобы самостоятельно отключить нагрузку, достаточно переключить рычаг автомата. Если требуется замена автовыключателя или другие электромонтажные работы на щитке, следует вызвать электрика, обслуживающего дом

Для дополнительной страховки всегда должны быть под рукой или тестер, или индикаторная отвертка для определения напряжения.

Проверка силовой линии – это первое действие, которое следует выполнять в начале монтажа или снятия электроустановки, при подключении проводов. Рекомендуется пользоваться инструментом с изолированными ручками и перчатками, покрытыми тонким слоем диэлектрического полимера.

Шаг 2 — демонтаж обычного выключателя

Для снятия старого устройства нужно приготовить отвертку. Процесс демонтажа занимает всего несколько минут и заключается в последовательном удалении сначала декоративной внешней части, а затем внутреннего механизма, подключенного к проводам.

Галерея изображений

Фото из

Этап 1 – определение способа демонтажа

Этап 2 – снятие инструментов управления – клавиш

Этап 3 – демонтаж декоративной рамки

Этап 4 – откручивание механической части

Последний ответственный момент – отключение проводов. Жилы аккуратно достают из клемм, слегка ослабив держащие винтики или зажимы.

Необходимо сохранить в целостности зачищенные концы, чтобы не отрезать провода заново и не уменьшать их и без того ограниченную длину.

Шаг 3 — установка регулирующего прибора

Если провода находятся в исправном состоянии, то для подготовки ничего делать не нужно. Начать следует с изучения инструкции, в которой перечислены требования к установке, основные теххарактеристики устройства, а главное – есть схема подключения жил.

Диммер разбирают, знакомятся с конструкцией и по частям монтируют на место выключателя.

Галерея изображений

Фото из

Чтобы открутить контргайку, которую можно обнаружить прямо по центру, под ручкой, применяют тонкогубцы или кусачки с узким захватом

Удаление гайки позволяет поочередно снять декоративные детали – внешнюю пластиковую панель и рамку. Гайку сохраняют, чтобы не затерялась

Внутренняя часть, которая вставляется в монтажную коробку, состоит из двух важных элементов – корпуса и рабочего механизма. Их разделяют

Интересующими элементами механизма являются клеммы, которые находятся с обратной стороны. С лицевой стороны расположено рабочее устройство управления

С обратной стороны можно найти схему подключения, которая указывает, какая клемма является входной, а какая — выходящей

Лишенные изоляции концы жил вставляют в нужные клеммы и затягивают их. Затем механизм возвращают в корпус, который помещают в монтажную коробку

Крепление корпуса осуществляют двумя маленькими саморезами, которые вставляют с боков в предназначенные для них монтажные отверстия

Финишный этап включает в себя поочередное надевание и защелкивание пластиковой рамки и панели, и в последнюю очередь – поворотной ручки

Этап 1 – откручивание скрепляющего элемента – контргайки

Этап 2 – разборка диммера на отдельные части

Этап 3 – разборка внутренней части диммера

Этап 4 – изучение элементов для подключения

Этап 5 – сверка со схемой подключения

Этап 6 – подключение жил к контактам

Этап 7 – фиксация корпуса на стене

Этап 8 – окончательная сборка диммера

После установки следует произвести диагностику. Для этого подключают питание, включают диммер и стараются изменить интенсивность освещения, вращая ручку.

Если все работы выполнены правильно, яркость освещения плавно нарастает и так же плавно уменьшается.

Изготовление простого диммера своими руками

Из куска фольгированного текстолита вырезаем небольшой прямоугольник.

Зачищаем медное покрытие металлической губкой для удаления окислов и лучшей пайки. При помощи ножовки, надфиля или напильника разрезаем фольгу на квадраты

Обратите внимание, что два из них соединены между собой

Сверлим 6 отверстий под симистор и потенциометр.

Устанавливаем элементы и запаиваем.

С боку припаиваем конденсатор.

Обрезаем вывода резистора. Припаиваем динистор.

Диммер почти готов. Осталось припаять провода для подключения в разрыв нагрузок.

Получилась совсем маленькое, но очень полезное и мощное устройство.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
