Дождевые цепи вместо водосточных труб на даче — выглядит очень стильно!

Разновидности дренажа

Есть три разновидности дренажа это закрытый, открытый и засыпной. Наиболее легкая и незамысловатая – это открытая разновидность дренажа, если сказать попросту — канавы.

Осуществляют подобное действие так:

  • согласно окружности всего участка копают канавы с глубиной до одного метра и шириной пятьдесят сантиметров;
  • угол наклона стен канавы обязан составлять не менее тридцати градусов – это будет способствовать максимальному собиранию, а также, выводу излишней влаги;
  • для того, чтоб дренаж был действительно эффективным, участок должен располагать  небольшим уклоном.

Трубы надо укладывать на хорошо утрамбованном песочном слое и оборачивать специально предназначенным фильтрующим ресурсом под названием геотекстиль. После того, как подсыплется песок, засыпают землю и совершают укладку дерна.

Засыпной метод дренажа или, как еще называют, гравийный метод, употребляют крайне редко. Но, какой бы не употреблялся метод дренажа, все равно возникает необходимость в коллекторе или естественном водоприемнике, где собираются воды.

Осушение участка вокруг дома своими руками

Если участок расположен в низине или близко к его поверхности проходят грунтовые воды, необходимо осушить территорию. Оптимально, когда уровень грунтовых вод проходит на глубине более 2,5 м от поверхности.

Если расстояние менее 1,5 м, то несущая способность грунта снижается — он переувлажняется и насыщается водой. Это влияет на осадку фундамента и делает проблематичным устройство подвала или цокольного этажа.

Для осушения участка по периметру планируемого дома, а лучше по краям всего двора, роют каналы с небольшим уклоном и организуют дренаж. Оптимальная ширина таких каналов — 50-70 см.

Глубина рассчитывается в каждом случае индивидуально, так как она зависит от того, насколько требуется понизить уровень грунтовых вод. Дренаж закладывается следующим образом.

На расстоянии 2-3 м от дома выкапывают канаву глубиной, равной подошве фундамента. На ее дно укладывают слой глины в 15-20 см, придавая ей форму лотка. Наверх аккуратно выкладывают средней величины камни, образуя бортики. Крупные камни располагают сверху, формируя свод. На него кладут гравий или щебень высотой 25-30 см. Все засыпают вынутым при раскопке грунтом. Вода будет просачиваться через почву в лоток и стекать в нужном направлении.

Куда отводить воду из водосточных труб дальше?

Лучшим решением является подсоединение водосточных труб к какой – либо закрытой системе сбора и отвода воды. Это может быть:

  • Подземная дренажная система для осушения участка. Водосточную трубу присоединяют к выпуску дренажной системы через коллекторный колодец с обратным клапаном, препятствующим поступлению дождевой воды в трубы дренажа;
  • Ливневая канализация для сбора и отвода воды с поверхности участка;
  • Специальная система сбора и хранения дождевой и талой воды с целью её дальнейшего использования для полива и других хозяйственных нужд.
  • Система канализации хозяйственно — бытовых стоков. При централизованной системе канализации необходимо получить разрешение на прием дополнительного объема стоков у владельца сети (как правило, разрешают за дополнительную плату).

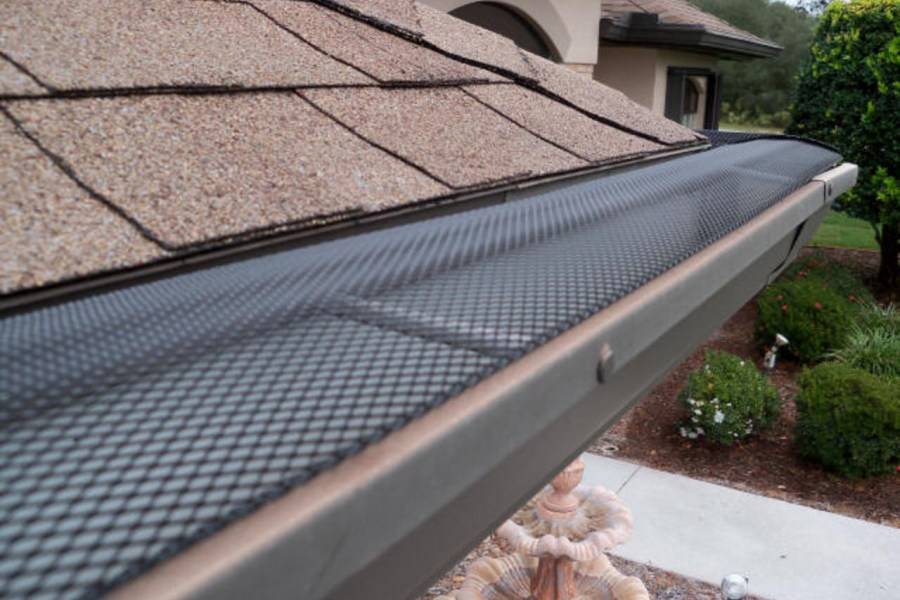

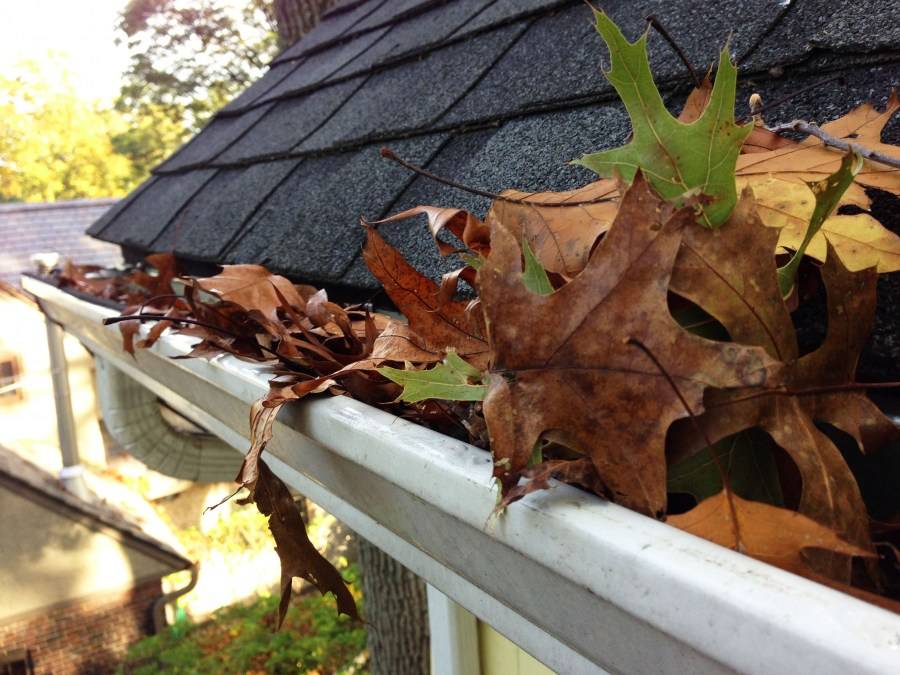

Дождеприемник водосточной системы крыши частного дома оснащен улавливателем мусора, который необходимо регулярно очищать через люк. Водосточные трубы присоединяются к водоприемным трубам закрытых систем ливневой канализации через специальные устройства – дождеприемники.

В этих устройствах собирается крупный мусор (листья и пр.), а также они могут иметь клапан, препятствующий выходу наружу воздуха (запахов) из системы канализации. Дождеприемник имеет люк, через который Вам периодически придется убирать скопившийся там мусор.

Отвод дождевой воды через закрытые системы канализации заметно удорожает строительство дома.

Чаще всего в домах эконом класса используют для приема и отвода воды, стекающей из водосточной трубы, приповерхностные водоотводные лотки.

Из водосточной трубы вода попадает в водоотводной лоток отмостки частного дома

Такие лотки, обычно устраивают не только для отвода воды с крыши, но и для сбора и отвода поверхностных стоков с отмостки и других площадок с твердым покрытием. Сброс воды из лотков может производиться на рельеф участка в удобном месте подальше от строений или в дренажный колодец.

Водоотводные лотки обычно делают по месту из бетона или используют готовые системы водоотвода из бетона, пластика или металла. В продаже имеются готовые системы приповерхностного водоотвода разных производителей. Основными элементами таких систем являются лотки и съемные решетки, которые закрывают лоток сверху.

На водосточные трубы устанавливают водоотводное устройство, которое направляет дождевую воду в установленную рядом емкость, бочку. Устройство перекрывает поступление воды в емкость, если она полностью наполнена.

Назначение и основные типы водоотводов

Казалось бы, назначение водостока очевидно, однако не все так просто, как может показаться на первый взгляд неискушенному в строительстве домашнему мастеру. Классическое определение водосточной системы выглядит следующим образом:

Водоотвод – это комплекс отдельных элементов и технических приспособлений, смонтированных на кровле и фасаде здания в строго определенной последовательности, с целью надежной защиты всех элементов строительной конструкции от проникновения влаги, а также для отвода дождевой воды.

Как можно видеть из определения, в данном конкретном случае мы имеем дело с некой технической конструкцией, в которой однозначно определенны функции каждого ее элемента. Таким образом, водоотвод предназначен для того, что бы собирать с кровли атмосферные осадки, а также влагу от таящего снега и льда в весенний период, и выводить за пределы строительной конструкции, а именно – к определенному месту сбора.

Кроме всего прочего, монтаж водосточной системы осуществляется в строгом соблюдении определенных правил, направленных на обеспечение ее эффективной работы в течении длительного периода времени.

Вы конечно можете приобрести готовый водоотвод. Его главное преимущество в стандартизации всех элементов, т.е., домашний мастер легко можете соединить отдельные детали в готовую конструкцию, а в случае необходимости – перестраивать и переделывать без изменения самих деталей.

Однако иногда промышленная конструкция не подходит, и дело даже не в высокой стоимости. Просто иногда будет правильней собрать ее самостоятельно, поскольку подобрать промышленную просто нет возможности, а также при желании сделать все своими руками.

Кроме того, самостоятельно выполненная конструкция собрать ее под конкретную крышу, при этом в полной мере учесть все требования, как технические, так и эстетические.

Все водостоки различают по типу используемого в конструкции материала.

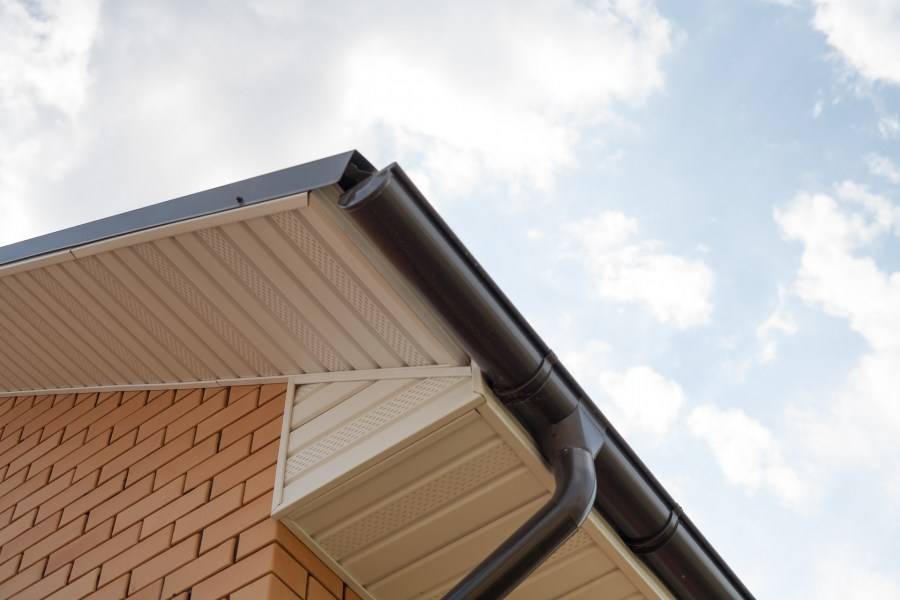

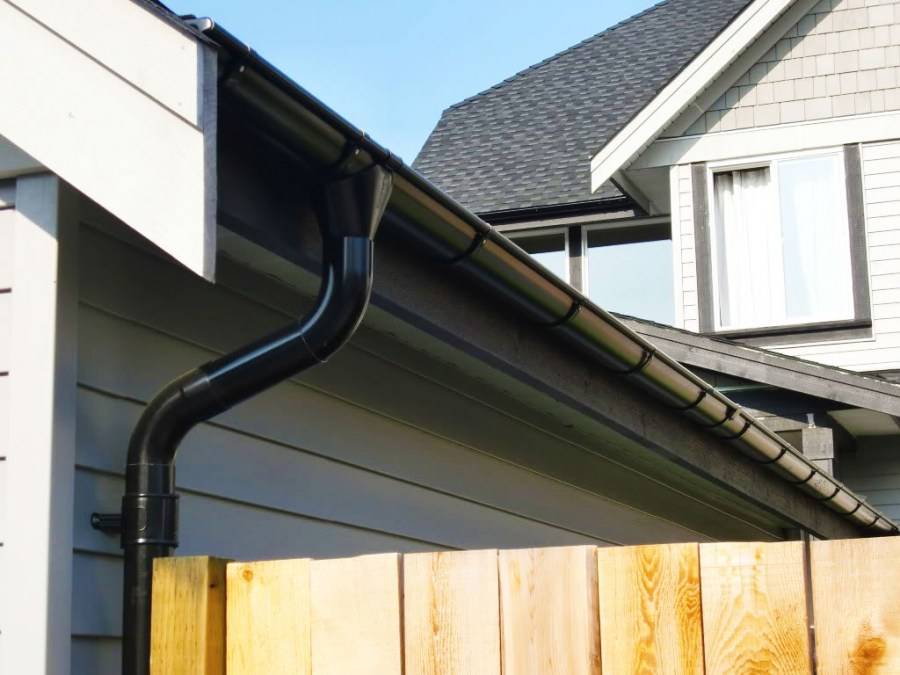

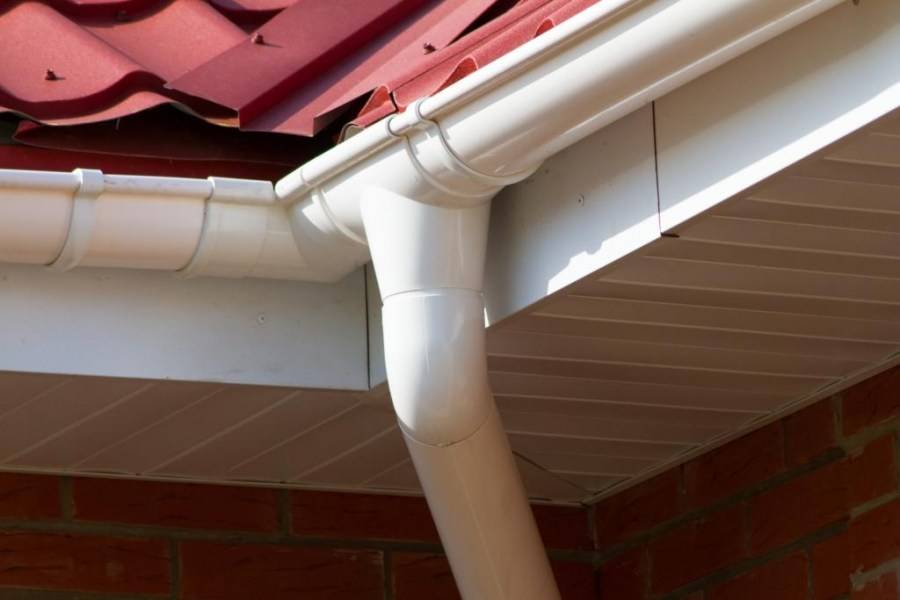

Первый вид, набирающий популярность в настоящее время – пластиковый. В данном случае мы имеем дело с двумя разновидностями: конструкцию, собираемую посредством соединения отдельных элементов с помощью клея, а также — при помощи специальных резиновых уплотнителей.

В целом, пластиковые водоотводы имеют ряд неоспоримых преимуществ:

  • малый вес готовой конструкции;
  • устойчивость к коррозии и ультрафиолетовому солнечному излучению;
  • широкий спектр цветовых оттенков;
  • относительная простота сборки;
  • долговечность.

К недостаткам можно отнести:

  • Малая прочность к механическим воздействиям. Данный недостаток предопределяет спектр использования: их можно устанавливать только на одноэтажные строения;
  • Невозможность или излишняя себестоимость и трудность проведения ремонтных работ;
  • Горючесть материала;
  • В случае использования резиновых уплотнителей, их необходимо периодически менять.

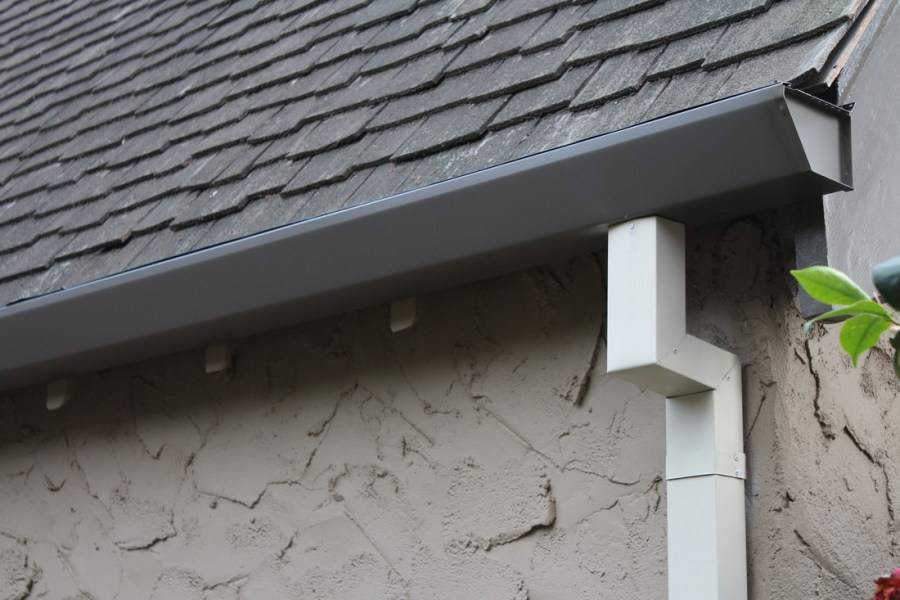

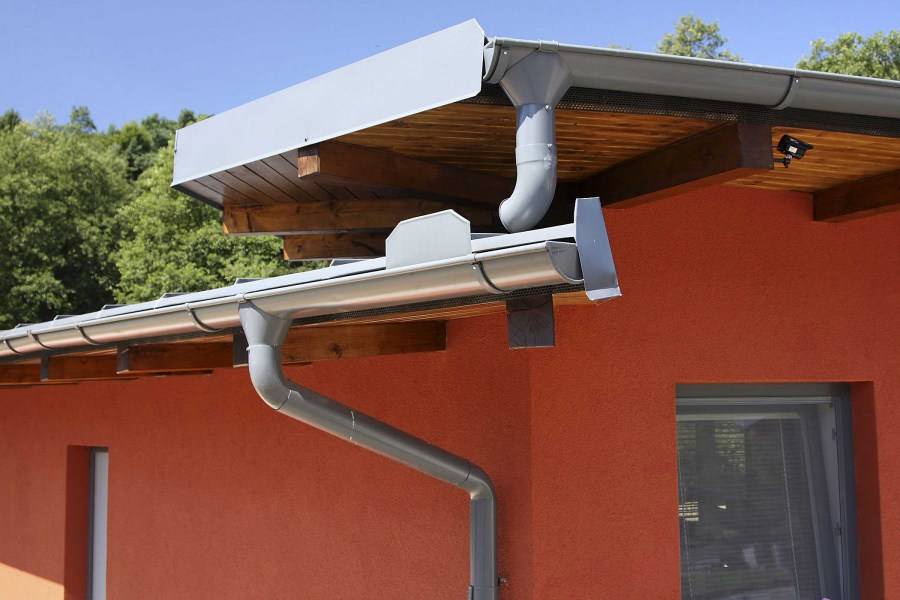

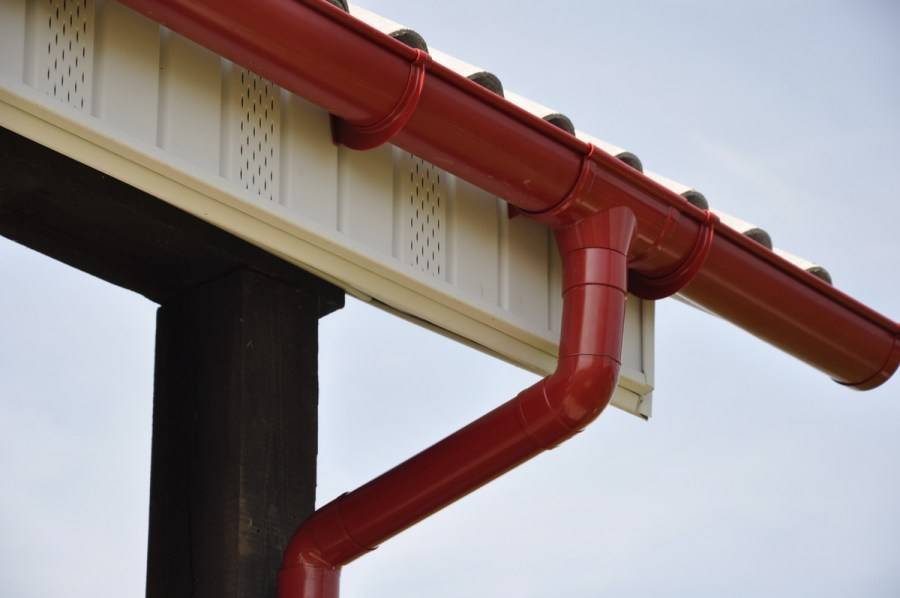

Следующий вид — металлические конструкции. В данном случае, название предопределяет материал.

Достоинства будут определяться спецификой материала:

  • Высокая прочность конструкции – она выдерживает длительные механические нагрузки и однократные воздействия;
  • Пожаробезопасность;
  • Широкий диапазон рабочих температур.

Однако, кроме «плюсов», металлическим водоотводам присущи специфические недостатки:

  • Высокий вес готовой конструкции;
  • Сложность сборки и изготовления отдельных элементов;
  • Коррозия и необходимость периодического обслуживания;
  • Невозможность соединения множества отдельных элементов не позволяют использовать металлический водоотвод на крышах со сложными выступами;
  • Высокая себестоимость.

Выбирая тип, отталкивайтесь от особенностей вашего здания, от того, какой вариант будет более предпочтителен в каждом конкретном случае. При проектировании помните, вопрос цены не должен превалировать, первостепенное значение имеет функциональность и надежность.

Упавшая фотография, примета

9. Упавшая фотография

Фотография обладает особой энергетикой людей, которые изображены на ней.


Поэтому со снимками нужно быть очень осторожными. Ведь многие просто недооценивают силу, которой обладает обыкновенная фотография.

Нельзя допускать потерю фото, либо выставлять на всеобщее обозрение снимки, которыми особенно дорожите.

В умелых руках, снимок может стать весьма мощным оружием. Существует множество примет, связанных с фотографией.

Неудивительно, что ситуация, когда фотография в рамке падает и разбивается, считается весьма неприятной.

Многим становится жутко и не по себе. Видимо, интуиция подсказывает, что это недобрый знак. На самом же деле, все не так уж и страшно.

Например, не нужно паниковать, когда фото упало случайно после того, как его кто-то задел. Не стоит также переживать, если фото в рамке было повреждено вследствие перевозки.

Настораживающей должна быть ситуация, когда рамка с фотографией падает без видимых причин.

К примеру, если она вдруг упала со стены или полки, и причиной тому стал не сквозняк или толчок из вне, то это, безусловно, нехороший знак.

Если так случилось, что фото упало, человеку, запечатленному на фото, нужно быть осторожнее и не играть с судьбой.

В ближайшее время стоит избегать опасных мероприятий, дороги и т.д.

Не нужно паниковать, пугаться или впадать в депрессию. Возможно, что падение рамки с фотографией является каким-то предупреждающим знаком того, что стоит что-то изменить.

10. Подаренные острые предметы

Если кто-то принес вам в дом в качестве подарка набор ножей или вилок, это также нехороший знак.

Возможно, в скором времени ваш дом наполнится ссорами и конфликтами.

Чтобы избежать подобного, нужно обернуть острые концы подаренных предметов мягкой тканью и сложить их на некоторое время подальше от глаз. Таким образом, вы сглаживаете и острые углы в конфликтных ситуациях, возникающих у вас дома.

Через какое-то время достаньте предметы и используйте их спокойно в быту.


Но всегда стоить помнить о том, что ножи и вилки входят в список того, чего лучше дарить не стоит.

Правила установки внешнего и внутреннего жёлоба

Если не соблюдать правила монтажа системы водоотвода, можно получить залитые стены, фундамент и подвальные помещения. Чтобы избежать этого, нужно выполнить простейшие указания:

  1. Внешний жёлоб устанавливается с уклоном в 1%.
  2. Прерываться внешний жёлоб должен не более трёх раз. В случае когда из-за сложной геометрии кровли это правило выполнить не удаётся, необходимо установить ещё одну водосточную трубу. Но её установку лучше выполнять на наружных углах стен.

Главное в системе водоотвода — это правильная организация направления потока воды. Она не должна сливаться в местах расположения входных дверей и возле главных дорожек, так как зимой это приведёт к образованию приличного слоя льда, что чревато получением серьёзных травм.

Также немаловажно обеспечить нужный уклон внешних желобов, который зависит от размеров ската. В случае если значение длины ската кровли больше 12 метров, то уклон требуется делать в обе стороны и устанавливать два водоотвода

Очень часто бывает так, что карниз располагается далеко не в горизонтальной плоскости, и уклон жёлоба требуется выполнять с учётом этого факта.

Скатная крыша по сравнению с плоской имеет ещё одно слабое место — так называемая ендова. Это внутренний стык скатов крыши, который наиболее подвержен давлению потока воды, что увеличивает вероятность её проникновения под кровлю именно в этом месте

Поэтому водоотводу с ендов необходимо уделять особое внимание и монтировать там внутренние желоба, которые будут задерживать влагу, выводить её наружу, а значит, предупреждать попадание воды под кровлю. Крепится он на дощатый настил (который должен выступать на 40 см за пределы оси внутреннего жёлоба) или обрешётку

Сам процесс происходит в несколько этапов:

  1. На обрешётку или дощатый настил нужно прибить два бруска с шагом 5–10 см. Между брусками и обрешёткой должен быть небольшой зазор для обеспечения вентиляции.
  2. Прибить обрешётку, торцы деревянный брусков подвести к осям жёлоба.
  3. Усилить основную обрешётку в области ендовы, для чего прибить ещё несколько брусков.
  4. Вбить два деревянный бруска между обрешёткой в том месте, где есть свободное пространство.

  5. Подвести торцы брусков в середину внутреннего жёлоба, зажать их.
  6. Согнуть жёлоб таким образом, чтобы угол сгиба был немного больше, чем угол сгиба ендовы.

  7. Уложить жёлоб с карнизного свеса в направлении сверху вниз.
  8. Закрепить, используя металлические скобы.

Способы крепления желобов

Для крепления желобов можно использовать кронштейны, которые совмещены с хомутами.

Способы крепления кронштейнов:

  1. Крепление на лобовую доску — простейший способ, применяемый, когда кровля уже настелена. Такой тип кронштейнов используют для водостока из пластика. А для обеспечения прочности в кронштейнах предусмотрены силовые рёбра.
  2. Крепление на стропила — способ используется при больших площадях скатов до настила кровли при шаге стропил не более 60 см. В этом случае используются кронштейны с удлинителем, которым кронштейн и крепится к стропилу.
  3. Крепление на стену — при отсутствии лобовой доски и доступа к стропильным ногам крепление желобов выполняют к стенам при помощи костылей и шпилек.

  4. Крепление на обрешётку — при шаге стропил, превышающем 60 см, крепление жёлоба выполняется при помощи кронштейнов большой длины, если кровля сделана из металлочерепицы или ондулина. Или применяют комбинированные кронштейны в случае применения черепицы из битума.

Выполняем расчеты правильно

При расчете требуемого количества материалов учитываем следующие моменты:

  1. Стандартная длина желобов – 3 м. Их метраж соответствует длине карнизов.
  2. На каждый желоб нужно по одной воронке.
  3. Количество кронштейнов рассчитывается при делении длины карниза на отрезки 50–60 см (это шаг с которым будет проводиться крепеж). Перед вычислением от краев карниза рекомендуется оставлять отступ по 5 см.
  4. Если воронка будет размещена рядом с углом дома, то хватит одного держателя (кронштейна), при установке посередине стены нужны два.
  5. На каждую ветвь труб нужно по две заглушки.
  6. Понадобятся два верхних и нижних колена для сборки отвода стояков.
  7. Если свес карниза крыши больше 25 см, придется покупать два куска трубы для соединения колен. При подвесе до 25 см колени просто соединяют между собой.
  8. Количество труб для стояка. Чтобы вычислить его, берется расстояние от грунта до карниза минус длина отвода и отступ от грунта 40 см.
  9. Для крепежа стояков понадобятся два основных кронштейна и дополнительные через каждые 1,5 м.

Расчеты для домов с мансардой, верандой проводятся аналогичным способом.

Важные технические моменты

Отвод дождевой и талой воды со скатной крыши призван значительно улучшить отделку фасада и общее состояние наружных стен. Ведь со временем вода способна повредить даже фундамент дома. Вот почему существуют специальные нормативные документы СНиП 2.04.01-85, которые отвечают за правила и нормы обустройства водостока.

Если вы хотите приобрести готовую водосточную систему, тогда с расчетами вам будет легко: практически все современные производители публикуют на своих сайтах специальные таблицы, которые помогают определить зависимость между площадью водосбора и нужными параметрами водосточной системы. Если же вы изготавливаете водосточку для скатной кровли своими руками, тогда вам помогут графики и иллюстрации, которые мы подготовили для вас ниже.

Как правильно произвести расчет системы?

Площадь водосбора – это площадь скатов или их проекции на горизонтальной плоскости. А рассчитать ее вам помогут такие формулы:

Какая вода мешает жить застройщику и загородному домовладельцу

О типах поверхностных и грунтовых вод, а также о дренаже и системе ливневой канализации можно написать отдельную книгу. Поэтому оставим за рамками данной статьи подробное перечисление типов и причин возникновения грунтовых вод, а сконцентрируемся на практике. Но без минимальных теоретических знаний приниматься за самостоятельное обустройство дренажа и ливневой канализации — выбрасывать деньги на ветер.

Дело в том, что даже неправильно сделанная дренажная система первые несколько лет функционирует. Потом из-за кольматации (заиливания) дренажной трубы, обёрнутой геотекстилем, которую положили в глинистый, суглинистый и т.п. грунт, дренаж перестаёт работать. А деньги на обустройство дренажа уже потрачены и, что самое главное — строительство дренажа связано с большим объёмом земляных работ с привлечением техники.

Поэтому просто выкопать и переложить дренажную трубу через 3-5 лет после её закладки — сложно и накладно. Участок уже обжит, сделан ландшафтный дизайн, обустроена отмостка, поставлена беседка, баня и т.д.

Придётся ломать голову, как переделать дренаж так, чтобы не разворотить весь участок.

Отсюда — строительство дренажа всегда должно базироваться на данных геологического исследования грунта (которые помогут найти водоупорный слой в виде глины на глубине 1.5-2 м), гидрогеологических изысканий и чётких знаний, какая именно вода приводит к подтоплению дома или заболачиванию участка.

Поверхностные воды носят сезонный характер, связанный с периодом снеготаяния и обилием дождей. Подземные воды делятся на три основных группы:

  • Капиллярная вода.
  • Грунтовая вода.
  • Верховодка.

Причём, поверхностная вода, если её вовремя не отвести, при инфильтрации (впитывании) в грунт превращается в подземную воду.

Вывод: поверхностный сток надо отводить ливневой (дождевой) канализацией, а не пытаться сделать поверхностный дренаж!

Ливневая канализация — это система, состоящая из лотков, труб или канав, прорытых в грунте, выводящих воду от водостоков за пределы участка + грамотная организация рельефа на приусадебной территории. Это позволит избежать застойных зон на участке (линз, бассейнов), где будет скапливаться вода, которой просто некуда идти, и дальнейшего заболачивания.

Основные ошибки, которые допускаются при самостоятельном устройстве дренажа:

Несоблюдение правильного уклона уложенных дренажных труб. Если взять усреднённо, то уклон выдерживается в пределах от 0.005 до 0.007, т.е. 5-7 мм на 1 п.м дренажной трубы.

Использования дренажной трубы в геотекстильной обмотке на «неправильном» грунте. Трубу в геотекстиле для избежания её заиливания применяют на грунтах, состоящих из чистых средне- и крупнозернистых песков.

  • Использование вместо гранитного более дешёвого известнякового щебня, который со временем размывается водой.
  • Экономия на качественном геотекстиле, который должен обладать определёнными гидравлическими свойствами, влияющими на качество дренажа. Это эффективный размер пор 175 мкр, т.е. 0.175 мм, а также поперечный Кф, который должен составлять не менее 300 м/сут (при единичном напорном градиенте).

Выбор материала водоотливов

Сначала вам следует определиться, из какого материала вы хотите установить водосточную систему:

Нельзя сказать, что один из них будет лучше или хуже. Пластик обычно привлекает своей доступностью цены и легкостью в монтаже, металл – долговечностью и надежностью.

Но стоит учитывать, к обустройству водосточной системы дома в российском регионе предъявляются серьезные требования:

От того, из какого материала будет изготовлена водосточная система, зависит ее практичность и долговечность. Качественный водосток должен исправно работать даже в дни сильного ливня, и при этом без каких-либо брызг на стены. Материал должен быть достаточно устойчивым для порывов ветра, сильных морозов и снеговой нагрузке. Поэтому давайте внимательнее рассмотрим плюсы и минусов каждого из вариантов.

Куда более долговечные отливы из цинк-титана, алюминия и меди. Такие не деформируются даже при серьезной снеговой нагрузке. Но весят они уже больше, сложны в монтаже и немало нагружают карниз. Например, медные не только радуют своим эстетичным внешним видом, но и отличаются высокими прочностными характеристиками. Отдельный вид водостоков, которые не намного дороже цинковых – из алюцинка. У них довольно красивый металлический блеск и узор кристаллизации, и при этом отличная коррозия за счет присутствия алюминия в защитном покрытии водостока. Этот элемент образовывает собой стабильную оксидную пленку на поверхности труб.

Еще еще такой вид водоотливов, как свинцовые. Они отличаются замечательной сопротивляемостью к температурным перепадам, особенно резким, когда весной ночью случается мороз. при этом свинцовые водоотливы настолько просты в сборке, что подходят для крыши любой сложной конфигурации.

Вы наверняка удивитесь, но сегодня производятся даже цементные водостоки, причем довольно надежные! Но у них есть существенный недостаток: постоянная усадка, которая требует проведения постоянных ремонтных работ. Кто же тогда вообще покупает водоотливы такого качества? Те, кто хотят серьезно сэкономить, ведь подобные системы обходятся дешевле пластиковых.

Монтаж системы

Ассоциации о том, как сделать сточную систему, чтобы она работала с максимальным эффектом приходят в виде желоба дающего направление с большей части площади крыши в отводящую трубу. Вариант хороший, предсказуемый и очень простой. Необходимо только позаботиться о том чтобы для предотвращения попадания крупного мусора, установить фильтр на входе в желоб.

Водосточную трубу стоит снабдить раструбом выполняющим роль воронки. В идеале, диаметр коммуникации должен составлять до 30 сантиметров.

Если по каким-либо причинам достичь такого показателя не возможно, то необходимо придерживаться минимума – 8 сантиметров. В противном случае накапливать ценный ресурс придётся очень долго.

Виды водосточной системы

Конкретный тип водостока выбирают в зависимости от множества факторов: этажность здания, тип крыши, количество осадков в регионе и т.д. Все существующие системы можно поделить на следующие типы:

  • неорганизованный наружный водосток;
  • организованный наружный водосток;
  • организованный внутренний водосток.

Неорганизованный водосток

не требует использования труб, желобов, воронокПлюс только один – минимальные вложенияМинусов же гораздо больше:

вода попадает в фундамент, он может начать разрушаться

Чтобы снизить вероятность такого исхода, надо заранее позаботиться о дренаже под грунтом;

вода попадает в цокольную часть здания, что негативно влияет на постройку, потому не помешает регулярно обновлять гидроизоляцию цоколя;

стены здания также могут страдать от воздействия влаги, потому их очень важно хорошо гидроизолировать.. Неорганизованный водосток подходит для сараев и прочих хозпостроек, может быть использован в небольших дачных домиках с односкатной кровлей, и то при соблюдении ряда условий:

Неорганизованный водосток подходит для сараев и прочих хозпостроек, может быть использован в небольших дачных домиках с односкатной кровлей, и то при соблюдении ряда условий:

  • козырек кровли должен быть не менее 60 см в длину, чтобы немного снизить влияние воды на стены, цоколь и фундамент;
  • количество осадков – не более 300 мм/год, иначе серьезных разрушений не избежать;
  • сторона здания, куда обращен скат, не подходит для обустройства балконов и пешеходных зон.

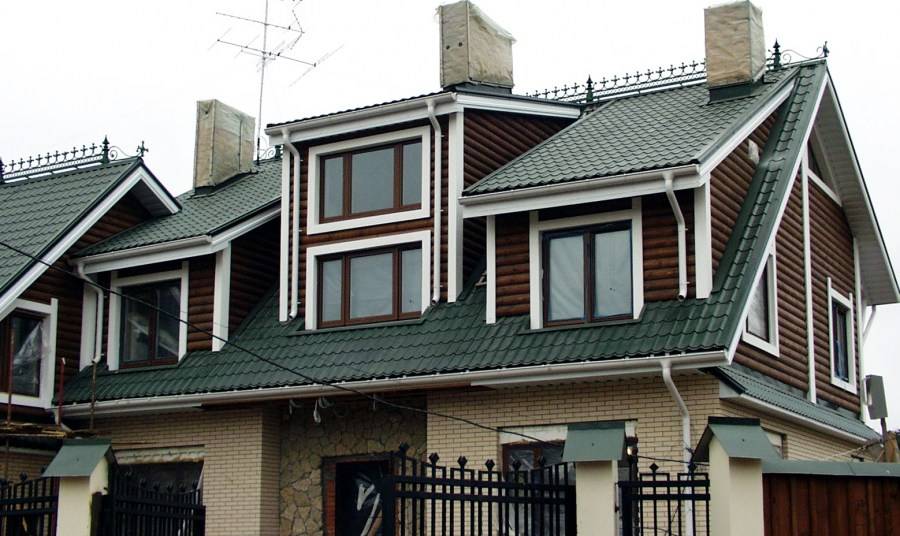

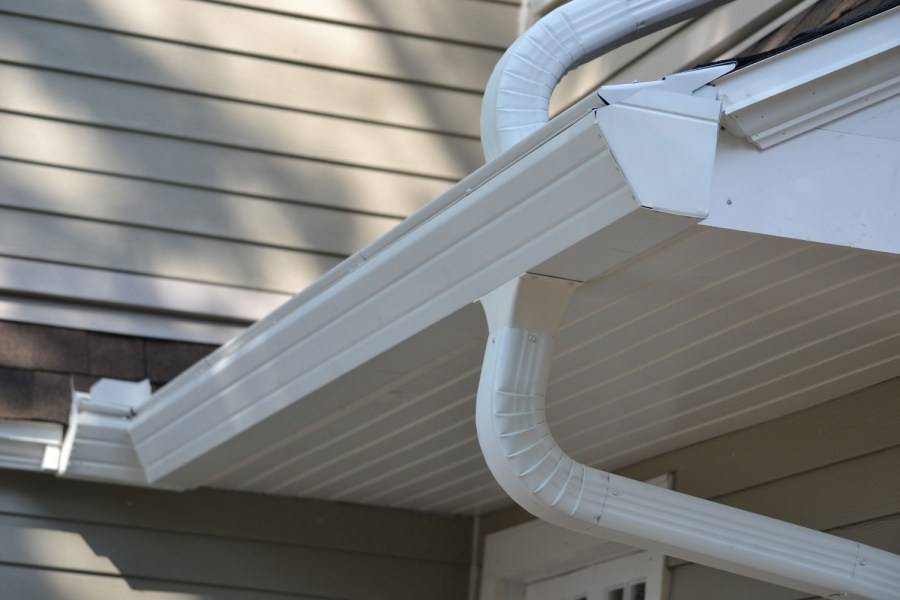

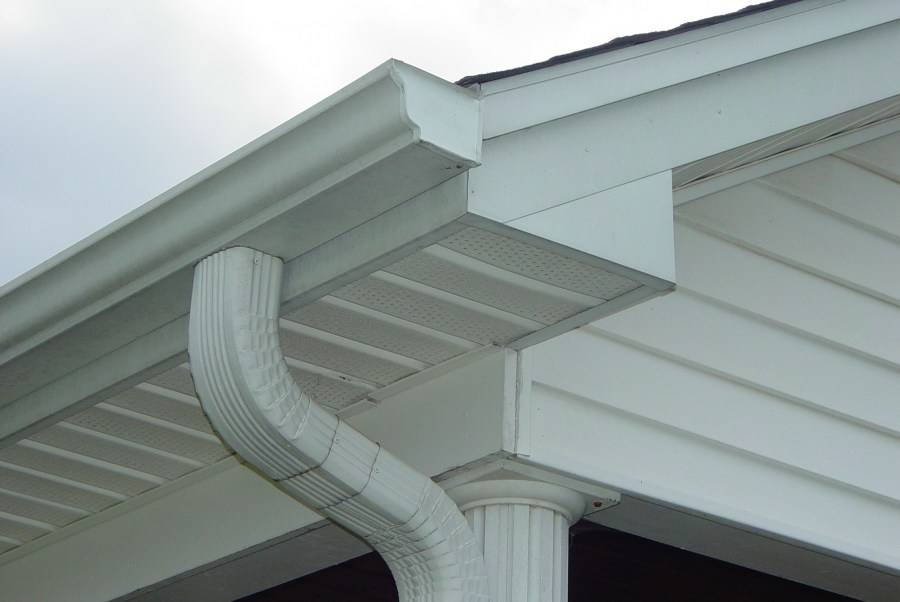

Организованный наружный водосток

системы труб и желобовОрганизованный водоотвод спасает и облицовку здания

Наружный водосток мы все видели. Он состоит из желобов и вспомогательных элементов, по которым вода стекает в ливневую канализацию или соединяется с дренажной системой, предназначенной для отвода грунтовых вод. Данный тип водоотвода отлично подходит для двухскатных, шатровых кровель, а также крыш ломаной конструкции.

Если зимы в регионе холодные, то, скорее всего, понадобится дополнительно использовать систему антиобледенения.

Организованный внутренний водосток

для зданий с плоской кровлейсистема труб, спрятанная под облицовкой

Обычно воронки устанавливают в заранее подготовленных при обустройстве кровли углублениях, чтобы обеспечить естественный сток воды, потому такую систему и называют самотечной.

Альтернативный вариант – сифонная система. В этом случае вода заполняет трубу от воронки до канализационного выхода, а при понижении уровня воды она буквально всасывается. За счет более высокой эффективности сифонной системы, можно использовать меньше воронок и трубы уменьшенного диаметра. Такой водоотвод лучше справляется с обильными осадками, самоочищается под напором стекающей воды, но и стоит дороже.
