Из чего состоят доборные элементы для кровли из металлочерепицы и как их правильно монтировать?

Как правильно установить

Монтаж капельника осуществляется после строительства крыши (до того, как на ней устанавливается металлочерепица). Выгоднее осуществлять монтажные работы своими руками, к тому же для этого не нужны особые навыки и знания.

Общие рекомендации

При монтаже капельника нужно учитывать следующее:

  • фронтонные изделия следует устанавливать от карниза кверху крыши;
  • если на капельнике имеется пленка, предназначенная для защиты изделия при хранении и перевозках, нужно будет снять ее до начала монтажных работ;
  • правильно установленный капельник не должен мешать воздухообмену, иначе утеплитель разрушится, а стропильная система начнет гнить;
  • при наращивании длины этого элемента необходим нахлест;
  • фартуки монтируются по кромке крыши, перекосов быть не должно.

Необходимые инструменты

Перед осуществлением монтажных работ нужно будет подготовить приспособления.

  • Инструмент, с помощью которого будет осуществляться раскрой. Не рекомендуется использовать угловые шлифмашины, следует выбрать ручные ножницы для металлических изделий. На планках имеются покрытия, обеспечивающие защиту поверхностей от ультрафиолетового излучения и осадков, и они могут повредиться, если осуществлять термическую или абразивную резку. После использования инструментов для раскроя в любом случае лучше использовать составы, защищающие поверхность от коррозии.
  • Перманентный маркер (чтобы отмечать места фиксации, линии разреза) и трехметровую рулетку.
  • Шуруповерт и насадки. Саморезы следует выбирать шестигранные, предназначенные для кровли. Рекомендуется также использовать шайбу-уплотнитель из резины: так жидкость не будет оказываться под планкой. Саморезы нужно не ослаблять, но и не перетягивать. Вкручивать их следует строго вертикально.

Монтаж

Монтажные работы нужно осуществлять, ориентируясь на определенные правила, так на них потратится минимальное количество времени.

Устанавливать капельник рекомендуется определённым образом.

  • Установку изделия можно начинать на любой стороне ската. Нужно присоединить к обрешетке первый капельник, при этом не должно быть никаких перекосов. Зафиксировать изделие можно с помощью саморезов или гвоздей, имеющих широкую шляпку.
  • Потом можно прикрепить другие элементы. Нужно устанавливать изделия, учитывая нахлест (20 мм и более). На этих участках применяется только один саморез: первый для следующего элемента и последний – для предыдущего. Нужно следить за тем, чтобы зазор между скатом крыши и капельником был одинаковым (около 10 мм).

После осуществления всех работ, описанных выше, можно будет приступать к укладке металлочерепицы. Капельник следует осматривать каждый год: на нем не должно быть мусора и механических повреждений. Царапины можно устранять, используя аэрозольный красящий состав.

При осуществлении монтажных работ не следует забывать о технике безопасности. Чтобы избежать травм, рекомендуется использовать при установке капельника перчатки. Следует также применять страховочные канаты. Лучше крепить капельник в условиях отсутствия сильного ветра.

Ветровая планка для металлочерепицы: размеры и монтаж

Металлочерепица – надежный и долговечный кровельный материал, завоевавший большую популярность среди домовладельцев скатных крыш. Она надежно защищает подкровельное пространство и весь дом от атмосферных явлений.

Однако с торцевой кромки ската кровлю нужно защитить от ветра и осадков, которые могут проникнуть через просветы в профиле. Для этого ставят ветровую планку для металлочерепицы.

Как установить элемент?

Как правильно закрепить?

Нужно провести подготовительные работы и соблюдать требования технологии.

Конструкция и назначение

Ветровая планка для металлочерепицы производится из того же материала, что и основная кровля. Это окрашенный тонколистовой оцинкованный прокат, покрытый защитным слоем на основе полиэстера. Листы изгибают на производстве, придавая им необходимую форму.

Элемент представляет собой продолговатый лист, согнутый под прямым углом вдоль длинной стороны. Кромки его отбортованы, верхняя загнута под 45 о вниз, к крыше из металлочерепицы, а боковая – под тем же углом вперед, от стены.

Основное назначение элемента – защитить подкровельное пространство от порывов ветра. Они могут расшатывать крепление кровли, заносить под нее осадки: дождь или снег. Если ветровую планку не установить, все это будет сокращать срок службы крыши и ухудшать микроклимат в здании.

Ветровые планки для металлочерепицы несут также и эстетическую функцию. Они закрывают неровные края металлических листов, внутренности обрешетки и стропил, сообщая линии торца ската целостность и завершенность.

Установка ветровой планки становится обычной практикой современного строительства. При монтаже двускатной или односкатной крыши разумный владелец обязательно закажет эти элементы.

Размеры ветровой планки

Большинство производителей пришли к общему стандарту размеров ветровых планок для металлочерепицы.

Размеры таковы:

  • длина: 1500-2500мм,
  • толщина листа: 0,4-0,6 мм,
  • ширина верхней части: 117 мм,
  • длина верхней юбки: 15мм,
  • высота боковой части: 80мм,
  • длина боковой юбки: 18 мм.

В этих же габаритах возможны версии планок с выштампованными выступами на передней части. Они заметно оживляют внешний вид изделия, избавляя его от монотонности. Обходятся такие детали дороже и требуют большей точности и аккуратности при монтаже.

Как крепить ветровую планку на металлочерепицу?

Установку ветровых планок следует предусмотреть заранее, на этапе проектирования кровли. Торцы досок обрешетки подшивают дощатым коробом. Торцевая доска крепится одной стронной к обрешетке, а другой, через короб, к стене.

Установка проводится на завершающей стадии перекрытия кровли. Это делают после монтажа кровельных листов и подшивки коробов, но до установки на крыше конька. Начинают крепление с нижнего края ската. Первая планка для металлочерепицы тщательно выравнивается относительно кромок кровли.

Схема крепления предусматривает 4-5 точек фиксации кровельными саморезами к краю листа и столько же – к ветровой доске. При креплении следует использовать шуруповерт с регулируемым усилием затяжки. Перетянутые саморезы будут деформировать лист, а недотянутые – позволят ему хлопать на ветру. Такая планка может оторваться и упасть.

Далее вдоль кромки первого элемента протягивают параллельно кромке ската разметочный шнур к коньку. По нему устанавливают остальные детали. В зависимости от угла уклона ската нахлест должен составлять от 10 до 20 см.

Последнюю планку под металлочерепицу часто устанавливают с большим нахлестом (до 1 метра). Это позволяет избежать разрезания детали и увеличит срок ее службы. Последний элемент накрывается коньком во время его установки.

Монтаж ветровой планки на металлочерепицу не является сложной операцией. Он под силу домашнему мастеру, обладающему общестроительными навыками. Требуется лишь точность и аккуратность.

Обзор цен и характеристик ветровых планок для профнастила

В общей массе кровельного металла доборные элементы составляют порядка 3 %. Вместе с тем, их установка является финишными операциями монтажа крыши, придавая ей законченный вид и обеспечивая функциональную готовность всего сооружения выполнять назначаемые для него задачи.

Правильная установка доборных элементов соединяет все элементы кровельного пирога в единое целое, за счет чего верхнее строение здания приобретает способность надежно защищать дом от воздействия внешних факторов

Цена на каждый элемент в отдельности зависит от сложности его конструкции, но приобретение их неизбежно ввиду важности выполняемых функций

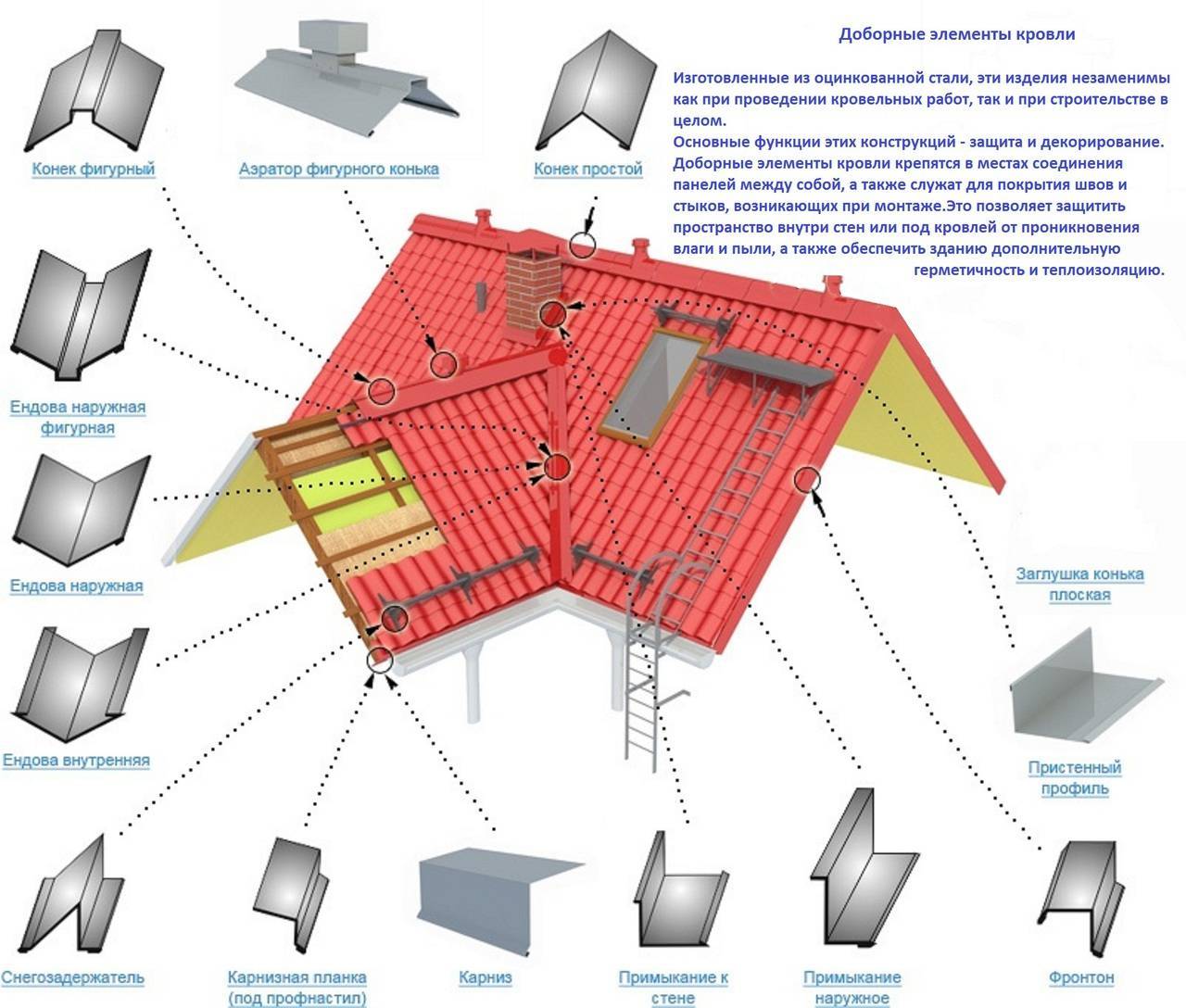

Виды и назначение доборных элементов

Важным фактором правильного подбора этих деталей является цветовое решение сооружения в целом, поэтому при их приобретении это свойство является одним из решающих. Как правило, доборные элементы идут в комплекте с кровлей, изготовленные из материала одного цвета.

Все финишные работы производятся установкой замыкающих деталей, придающих кровельному пирогу монолитность. Для кровли из профнастила они бывают:

Материалом для этих деталей является оцинкованный лист толщиной порядка 0,5 — 0,7 мм. Для улучшения эксплуатационных качеств и антикоррозионных свойств материала, поверхность дополнительно покрывается несколькими слоями специальных красителей или полимерных пленок. Цена представляется потребителю на каждый вид отдельно, а не за комплект. Поэтому проблем в виде покупки ненужных для конструкции кровли деталей не возникает.

Назначение и место установки ветровой планки

Ветровая планка для профнастила предназначается для защиты от ветровых воздействий боковых торцов крыши, при этом перекрывая зазор между материалом кровли и торцевой доской сформированного кровельного пирога.

Крепление уголка осуществляется к обрешетке кровли по горизонтальной поверхности и к торцевой доске, замыкающей кровельный пирог. Таким образом создается монолитность крыши. При установке ветровых планок желательно применять дополнительные уплотнения мест стыковки деталей.

Крепить ветровую планку лучше всего самонарезающими винтами соответствующего размера с обязательным применением резиновых прокладок или полиуретановых шайб под головками крепежа. Винты предпочтительно выбирать с болтовыми шестигранными головками. Для сохранения эстетичности кровли их подбирают также по цвету защитного покрытия. Расстояние между винтами должно быть не менее 400 мм. Величина перекрытия между отдельными уголками не менее 100 мм, при этом крепить через два металла обязательно.

Стандартная длина ветровой планки 2000 мм. Размеры и форма полок зависит от выбранного типа профнастила.

При необходимости резки детали, торцы отреза нужно закрасить подходящей по цвету краской. Если в месте сочленения с другими деталями возникает зазор, его необходимо перекрыть подгибом сопрягаемых деталей или дополнительной деталью нужной формы. При приобретении материала кровли желательно озаботиться о нескольких небольших кусках материала профнастила из обрези в отходах производства.

Назначение ветровой планки:

  • защита подкровельного пространства от воды и ветра в месте примыкания материала кровли к торцевой доске, а также от гнездования птиц и проникновения мелких зверьков типа куниц;
  • дополнительное укрепление профнастила по краям кровли, что особенно актуально в местностях с сильными ветрами;
  • крепление софитов, если таковые предусмотрены в конструкции кровли;
  • декоративное оформление торцевых элементов участков кровли, окаймление фронтонов.

Заключение

Современные тенденции в строительстве загородного жилья склонны к созданию надежных герметичных кровель с применением различных утепляющих материалов. В связи с этим возникла необходимость применения контробрешеток, создающих надежные и эффективные продувы. А использование утепляющих материалов, особенно волокнистых, предъявляет высокие требования к герметичности верхнего строения кровельного пирога. При попадании в него влаги возможны проявления гниения и заплесневения утеплителей, развитие различных грибковых поражений в древесине стропильной системы и обрешетки.

Герметичность кровельного пирога обеспечивается системой доборных элементов, правильная установка которых обеспечивает это требование.

Теплая кровля, даже если она устраивается в нежилом чердачном помещении, обеспечивает экономию энергоносителей примерно на 15 — 25 %, что постепенно оправдает понесенные затраты на ее устройство.

Надеемся, что приведенная информация будет полезной.

Особенности крепления

Чтобы изделие вне зависимости от качества изготовления исправно выполняло возложенные на него функции, его необходимо не только правильно подобрать, но и установить. В случае с планкой необходимо знать особенности выполнения ее монтажа:

Начинать крепление этого изделия необходимо только после завершения установки лобовой доски. В качестве крепежных элементов используются саморезы или оцинкованные гвозди. Установка лобовой доски осуществляется непосредственно к торцам стропил

Очень важно, чтобы она была закреплена ровно. Это в дальнейшем значительно облегчит вам выполнение работы по монтажу планки

На следующем этапе выполняется обшивка лобовой поверхности шпунтовой доской

При наличии желания и возможности в качестве материала можно использовать профлист или сайдинг. Далее необходимо закрепить к стене дома деревянный брус. Он будет выступать в качестве страховочной опоры и позволит правильно выполнить установку планки. Дальнейший ход монтажных работ будет зависеть от того, оборудована ли ваша крыша системой водостока. При наличии таковой вам придётся первоначально установить кронштейны для фиксации желобов и труб. Обычно их монтаж производится напрямую к торцам стропильных ног. Но допустим вариант, когда их крепят к лобовой доске. Затем можно переходить непосредственно к креплению планки. Для ее установки рекомендуется использовать саморезы или кровельные гвозди. Устанавливают планку, соблюдая шаг 20−30 см. Крепежные элементы рекомендуется размещать в шахматном порядке. Во время монтажа необходимо следить, чтобы между планками не было зазора. Либо их можно уложить просто встык. Если же вы хотите обеспечить максимальную защиту этому элементу, то рекомендуется его укладывать внахлёст. При этом способе монтажа следующую планку необходимо размещать с заходом на предыдущую не менее, чем на 3−5 см. Нахлест делают только в сторону стока.

После выполнения всех перечисленных этапов можно начинать непосредственную укладку и кровельного материала

Но будьте очень аккуратны во время монтажа, поскольку по неосторожности вы можете повредить защитный слой карнизной планки. Особенно если вы используете недорогие оцинкованные изделия. Если оставить этот момент без внимания, то планка потребует замены раньше положенного срока

Если оставить этот момент без внимания, то планка потребует замены раньше положенного срока.

В процессе монтажа кровельного «пирога» уделите особое внимание гидроизоляционной плёнке. Ее желательно укладывать непосредственно под металлочерепицу. Технология монтажа требует, чтобы материал заходил на планку

Так вы обеспечите беспрепятственный сток влаги в виде конденсата с крыши

Технология монтажа требует, чтобы материал заходил на планку. Так вы обеспечите беспрепятственный сток влаги в виде конденсата с крыши.

Ещё необходимо учесть, что пленка гидроизоляции не должна выходить за границы кровельного материала. Иначе она будет регулярно подвергаться воздействию ультрафиолетового излучения и очень скоро потребует замены. По этой причине ее следует целиком размещать под кровлей.

Монтаж металлочерепицы является очень сложной задачей не только для частного застройщика, но и даже для опытного специалиста. Ведь недостаточно только правильно выбрать кровельный материал. Нужно также надлежащим образом выполнить его монтаж.

В соответствии с принятой технологией, крепить металлочерепицу необходимо обязательно с использованием определенного набора доборных элементов.

В их числе должна присутствовать и карнизная планка, которая играет важную роль в обеспечении надежной защиты здания. Поэтому нежелательно проводить монтажные работы без подобных изделий, если вы не хотите через пару лет проводить незапланированный ремонт своей кровли.

Только при использовании всего набора доборных элементов можно обеспечить правильное выполнение кровлей своих функций. Поэтому после того, как вы выберете кровельный материал, вам сразу же нужно решить вопрос и с доборными элементами. В случае с планкой это играет особую важную роль, поскольку этот элемент помогает защитить конструкцию крыши от проникновения влаги.

Здесь важно не только правильно рассчитать ее размеры, но и изучить другие важные характеристики, в том числе и тип используемого защитного покрытия. Учитывая, что большинство частных застройщиков обо всех этих нюансах не знает, лучше всего подбирать доборные элементы при непосредственном участии специалиста, а также и проводить в его присутствии саму работу по монтажу. https://www.youtube.com/embed/Sh50RsQgl6w

Торцевая планка для металлочерепицы: размеры и монтаж

Торцевая, или фронтонная планка для металлочерепицы крепится к ветровой доске и служит для защиты фронтонного свеса скатной кровли от дождя, ветра и снега. Кроме того, она имеет и эстетическую функцию, прикрывая от взгляда край кровельных листов, обрешетку и стропила.

Правильное крепление торцевой планки металлочерепицы позволит существенно продлить срок службы крыши и повысить ее герметичность.

Конструкция и назначение

Торцевая планка для металлочерепицы производится из того же материала, что и основной кровельный лист. Это оцинкованный тонколистовой прокат, покрытый грунтом, краской и защитным полимерным слоем. Она подбирается под цвет металлочерепицы, поэтому лучше покупать кровельный лист и доборные элементы от одного производителя.

Планка представляет собой продолговатый лист металла, согнутый вдоль длинной стороны. Края его отбортованы, на верхней и нижней кромке отогнуты небольшие юбки, отводящие воду от стены.

Основная функция фронтонной планки – закрыть подкровельное пространство с торца ската от воздействия атмосферных явлений. Ветер, задувая под профиль, создает подъемную силу и постепенно расшатывает крепление листов. Свободная циркуляция воздуха также повышает уровень тепловых потерь. Дождь и снег, попадающий под листы при сильном боковом ветре, повышает влажность и создает условия для гниения и возникновения плесени.

Кроме защитной, торцевая планка для металлочерепицы несет и эстетическую функцию. Она закрывает от взгляда неприглядные внутренности фронтона: изнанку листов, доски обрешетки и мембраны гидроизоляции. Торцу кровли придается завершенность и четкие линии.

Установка торцевой планки на металлочерепицу необходима в любом климате. Без нее сокращается срок службы кровли, в линия торца выглядит неаккуратной.

Размеры торцевой планки

Большинство производителей выпускают элементы стандартных размеров:

  • толщина листа: 0,4-0,6 мм,
  • длина: 2000 мм,
  • ширина: 60-150 мм
  • высота: 40-90 мм,
  • длина юбки: 18 мм
  • угол верхней юбки: 135 о ,
  • угол нижней юбки: 45 о .

При желании можно заказать у производителя планку торцевую и по индивидуальным размерам.

Монтаж торцевой планки на металлочерепицу

Как установить торцевую планку?

Установка начинается на этапе проектирования. Нужно предусмотреть короб подшивки свеса и фронтонную доску, к которой и будет крепиться элемент. Торцы досок обрешетки должны быть выровнены, и к ним закреплена фронтонная доска. Как правильно подойти к процессу? Действовать нужно в такой последовательности:

  • монтаж торцевой доски металлочерепицы и подшивка свеса,
  • установка металлочерепицы (кроме конька),
  • монтаж торцевой планки металлочерепицы.

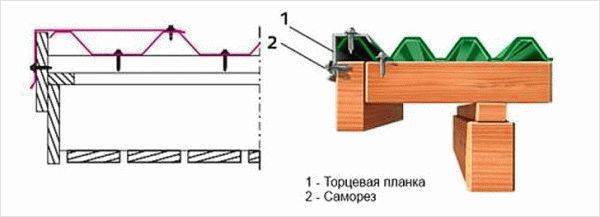

Начинают его с нижнего среза ската. Первый элемент тщательно выравнивают относительно кромки фронтона. Как крепить деталь? На одну сторону планки достаточно 4-5 кровельных саморезов. Они завинчиваются в волну металлочерепицы, а боковая поверхность крепится к фронтонной доске.

Важно! Следует использовать шуруповерт с регулируемым крутящим моментом. Перетянутые саморезы будут деформировать лист, а недотянутые позволят ему хлопать на ветру

Это может привести к отрыву детали и ее падению.

Далее вдоль кромки изделия натягивают разметочный шнур до конька крыши. Ориентируясь на него, крепится следующий элемент с нахлестом в 10-15 см, в зависимости от угла уклона ската. Последняя деталь обрезается по размеру так, чтобы сформировать коньковый узел. В случае прямого конька боковая часть планки будет играть роль торцевой заглушки. Для полукруглого или фигурного конька применяется специальная заглушка.

Установка торцевой планки на металлочерепицу – относительно несложная работа. Она вполне по плечу домашнему мастеру, владеющему общестроительными навыками

В ее ходе важно соблюдать аккуратность, ставить элементы, ориентируясь по разметочному шнуру и не допускать перекоса деталей. Тогда кровля из металлочерепицы будет служить долго и надежно

При работе на кровле необходимо соблюдать правила техники безопасности, использовать исправные лестницы, страховочный пояс, каску и нескользящую обувь.

Теги: #Как крепится ветровая планка

Виды и размеры карнизной планки для профнастила

Карнизные планки для кровли бывают трех видов:

  1. Стандартная. Согнутая под углом около 120° стальная полоса со сторонами 110–120 мм и 60–80 мм. Этот вид подходит для большинства крыш.
  2. Усиленная. В этом случае ширина плеч уголка отличается в разы: около 150 мм и 40–50 мм. При длинном плече вероятность попадания влаги в подкровельное пространство даже при сильных горизонтальных ветрах минимальна.
  3. Профилированная. На кровлях из профнастила встречается редко. Планку отличает сложная форма с почти прямыми углами сгиба и несколькими ребрами жесткости, которые делают добор прочнее и устойчивее к сильным порывам ветра.

Помимо разницы в форме и размерах, карнизные планки для профнастила различаются и по типу полимерного покрытия. Здесь правила те же, что и для самого профлиста: оцинкованная сталь — самая недолговечная, простейшее полимерное покрытие из полиэстера увеличивает срок службы до 20–25 лет, PVDF — до 40 лет, а пурал — до 50 лет.

Полимерное покрытие профлиста

Подробно о видах полимерных покрытий и их свойствах. Наглядная сравнительная таблица для всех популярных типов покрытий.

Особняком стоят самодельные доборные элементы. Как правило, их делают из оцинкованной стали для оформления карнизов складов, амбаров и других хозяйственных помещений. Для этого берут кусок толстой фанеры или ДСП, прибивают по краю брусок 10×10 или 20×20, укладывают на него стальную полосу и фиксируют струбцинами так, чтобы 1/3 листа свешивалась. Затем деревянным молотком сгибают полосу вдоль бруска и тщательно прорабатывают, чтобы получился хорошо оформленный угол. Сделанная по этому методу карнизная планка будет выглядеть не очень эстетично, но с отведением влаги и защитой от ветра справится.

Капельник для крыши из металлочерепицы

В группе комплектующих элементов одно из центральных мест занимают капельники для крыши. Добиться хорошей функциональности кровли без этой планки точно не удастся. Эта важная деталь кроме декоративной секции является и защитным устройством. Если с торца крышу защищает торцевая планка, то в нижней части ската крыши устанавливается карнизная оцинкованная планка. Практика давно доказала, что этот элемент игнорировать нельзя. Ведь правильно смонтированный капельник для кровли не пропускает воду к стропильной системе, а значит, там не будет грибков и гнили.

Понятие «Капельник» происходит от сосульки, с которой весной или в оттепель капает алая вода, но, в нашем случае, это защита крыши от той самой растаявшей воды.

Дизайн оцинкованной карнизной планки

Планка, защищающая карниз кровли, представляет собой конструкционный элемент продольной формы. Она бережет лобовую доску карниза от промокания в дождливую погоду, а также от влаги, что стремится во внутреннее кровельное пространство. Капельник оцинкованный имеет такое же покрытие, что и сам кровельный материал, что обеспечивает отличное сочетание кровли и таких доборных элементов, как планка металлическая, устанавливаемая на карниз крыши. Некоторые дизайнеры красят карнизную оцинкованную планку в цвет, отличающийся от цвета кровли, но сочетающийся с ней. Этот элемент кровли в данном случае придает крыше новое дизайнерское звучание.
