Донный клапан в смесителе: что это такое и для чего нужен, выбираем кран для умывальника

Порядок монтажа системы слива

Установить донный клапан можно самостоятельно, при этом не обязательно наличие особых сантехнических навыков.Так как установка клапана неразрывно связана с монтажом смесителя, следует соблюдать необходимую очередность действий:

В первую очередь прокладываются шланги, соединяющие смеситель и донный клапан.
Смеситель закрепляется на раковине, в целях герметизации необходимо наличие резиновой прокладки соответствующего размера (обычно идет в комплекте с краном).
Далее следует проверить идентичность диаметров труб и шлангов в местах соединений. Если есть необходимость, производится растачивание соединений

Делать данную процедуру нужно осторожно, кусочки металла могут попасть внутрь сливного механизма и привести к его преждевременной поломке.
Далее трубы и шланги нужно соединить между собой, для этого используются особые гайки с резиновыми уплотнителями.
В сливное отверстие вставляется клапан, монтажные спицы нужно зафиксировать параллельно друг другу.
В последнюю очередь производят соединение спицы с клапаном и рычагом.

Важно знать: перед тем, как воспользоваться установленной системой, нужно проверить надежность трубок, обеспечивающих сток воды в канализацию. При выборе раковины или биде нелишним будет наличие так называемой системы «слив-перелив«

При установке донного клапана такая система особенно необходима. Дело в том, что при блокировке слива повышается риск затопления ванной комнаты (элементарно забыли закрыть кран)

При выборе раковины или биде нелишним будет наличие так называемой системы «слив-перелив«. При установке донного клапана такая система особенно необходима. Дело в том, что при блокировке слива повышается риск затопления ванной комнаты (элементарно забыли закрыть кран).

Чтобы избежать неприятностей, в верхней части раковины должно быть отверстие, куда будет попадать лишняя вода. Нередко такое отверстие портит внешний вид дизайнерской сантехники. В этом случае предусматривается наличие желобов по периметру умывальника, замаскированных с помощью декоративных бортиков.

После окончания монтажных работ и пуска воды нужно внимательно осмотреть все соединения на предмет возможных протечек. При обнаружении подтеков их необходимо устранить, иначе со временем это может привести к более серьезным протечкам.

Смотрите видео, в котором наглядно показано, как правильно смонтировать донный клапан со смесителем на накладной раковине для ванной:

Как сифоны с переливом монтируются на раковины

Схема готового устройства представлена на рисунке ниже.

Здесь приводится пример монтажа бутылочного сифона с переливом, при этом показано соединение со стоком стиральной машины, благодаря которому отработанная во время стирки вода может стекать в канализацию.

Чтобы собрать сифон, нужно осуществить следующие действия:

Нужно обязательно перекрыть воду в помещении. В современных домах, как правило, краны есть прямо в квартире. Если их нет, то нужно перекрыть весь стояк. Следует приготовить тазик и большую половую тряпку, чтобы собирать воду, которая неизбежно будет выливаться из слива

Далее нужно осторожно снять прежний сифон и тщательно очистить поверхность слива от посторонних загрязнений и слизи. Именно на чистую поверхность лучше монтировать новое устройство, а также донный клапан для раковины. Теперь нужно вставить резиновую прокладку в канализационную трубу, чтобы сифон был вставлен максимально плотно

Далее действия по монтажу сифона осуществляются по схеме, которой снабжается любое устройство такого рода. В общем случае сначала нужно открутить винт, который стоит в центре отверстия раковины

Теперь нужно вставить резиновую прокладку в канализационную трубу, чтобы сифон был вставлен максимально плотно. Далее действия по монтажу сифона осуществляются по схеме, которой снабжается любое устройство такого рода. В общем случае сначала нужно открутить винт, который стоит в центре отверстия раковины

В течение 15-20 минут проливают воду любой температуры разными потоками – постепенно усиливая, а затем снова ослабевая напор. Также нужно сделать несколько циклов импульсной подачи воды – резкий напор и слабый. Если трубы не дали никакой течи, то монтаж был произведен действительно качественно.
Если же пошла небольшая течь, то первая мера – это затужить гайки и снова проверить герметичность. Если и это не помогло – придется осуществить демонтаж и собрать все по-новому.
Когда сифон доказал свою герметичность, требуется проверить, как работает донный клапан для раковины и механизм перелива. Для этого клапан переводят в режим заглушки одним нажатием и наполняют раковину непрерывным потоком – сначала сильным, затем можно увеличивать. Если вода не прибывает сверх определенного уровня, то слив работает качественно.

Затем нужно перекрыть воду и оставить раковину наполненной на полчаса, заметив уровень воды. Если по истечении этого срока вода не убавилась, значит, донный клапан для раковины работает качественно и может обеспечить полную герметичность системы.

Более наглядно увидеть, как собрать сифон с переливом на мойку или в умывальник можно в этом видеоматериале.

Собрав раковину с донным клапаном и системой перелива, мы получаем надежную мини-ванну, которая не только помогает экономить воду, но и является незаменимым помощником по хозяйству в самых разных ситуациях!

Применение такого механизма имеет ряд преимуществ:

С помощью клапана удается набрать необходимый объем воды, использовать ее по максимуму и уже потом слить

Он надежнее любой сетки предотвращает засоры, что особенно важно для кухонных моек. Донный клапан для раковины также не пропускает посторонних запахов из канализации, поскольку достаточно герметично перекрывает отверстие слива. Наконец, его удобно монтировать в любую раковину – для этого не требуется никаких особых навыков

Скоро вы сами сможете в этом убедиться. Клапан долговечен и очень прост в обслуживании. Его очень легко использовать – одним нажатием можно перекрыть слив и также одним открыть его (англ «Сlick-Clack» — нажми и щелкнет). Наконец, устройство придает красивый вид умывальнику, если с него удаляют смеситель – благодаря заглушке можно смешать горячую и холодную воду прямо в раковине

Наконец, его удобно монтировать в любую раковину – для этого не требуется никаких особых навыков. Скоро вы сами сможете в этом убедиться. Клапан долговечен и очень прост в обслуживании. Его очень легко использовать – одним нажатием можно перекрыть слив и также одним открыть его (англ «Сlick-Clack» — нажми и щелкнет). Наконец, устройство придает красивый вид умывальнику, если с него удаляют смеситель – благодаря заглушке можно смешать горячую и холодную воду прямо в раковине.

Источник

Виды смесителей для ванной по типу подключения

Несмотря на схожесть в своем назначении, смесители различают по материалу, из которого они производятся, способу крепления в ванной комнате и, конечно же, по внешнему виду. В зависимости от конструкции, выделяют следующие виды смесителей для ванной:

настенные наружные – монтируются на трубы, выступающие из стены;
настенные внутренние – корпус утоплен в стену, а видимая часть ограничивается лишь поворотными рычагами и гусаком;
врезные – монтируются в корпус раковины или ванной, при этом душевой шланг может быть выдвижным;
напольные – как видно из названия, монтируется на полу ванной комнаты.

Важно! Перед покупкой любого вида смесителя для ванной комнаты стоит определиться с его конструкцией, и уже под нее делать разводку воды

Настенные смесители с наружным расположением

Дизайн современных смесителей намного интереснее тех, которые устанавливались в ваннах советских новостроек. Кроме внешнего вида, появился и выбор по типу управления потоком воды. Их всего два:

с поворотным вентилем;
с рычагом управления.

Для монтажа стандартного горизонтального смесителя предварительно делают разводку труб. Трубы могут быть спрятаны в стене или в защитном коробе. Расстояние между выводами горячей и холодной воды выставляют стандартное. Если же приобретенный смеситель имеет другое расстояние между осями, то к нему в комплекте идут переходники для монтажа.

Среди всех видов настенных смесителей для ванны с душем можно найти тот вариант, который максимально будет соответствовать тематике вашего интерьера в ванной комнате. Квадратная форма смесителя отлично впишется в модерновый или классический интерьер, а наличие рычага в качестве элемента управления и плоская форма корпуса будут актуальны в стиле хай-тек.

Важно! Если для вас основным критерием выбора является стоимость, то явным фаворитом по этому параметру будут смесители с поворотными рукоятками. Это объясняется более сложной системой управления у моделей рычажного типа. При этом и уровень надежности у смесителей с рычагом будет намного выше

При этом и уровень надежности у смесителей с рычагом будет намного выше.

Оба указанных типа смесителя могут комплектоваться душевыми шлангами с лейкой. А сняв излив смесителя и подключив на его место кран с тремя режимами управления и длинным гибким шлангом, можно сделать смеситель более универсальным.

Такой трехрежимный смеситель будет очень актуален в малогабаритных ванных комнатах, где важен каждый сантиметр пространства (поворотный излив позволит использовать один смеситель и для ванной и для раковины).

Внутренние настенные смесители

Виды смесителей для ванной с душем (фото выше), которые встраиваются в стену, требуют более сложного монтажа, хотя и выглядят очень эффектно. После их установки из стены выступает только элемент управления и гусак.

Важно! Встроенный тип смесителя позволяет размещать элементы управления раздельно. Например, регулятор потока воды располагают на уровне пояса, а душевую лейку крепят выше, что не мешает скрыть все трубы за стенкой

Встроенные смесители предполагают более сложную процедуру замены картриджа в случае его поломки

Поэтому выбирая смеситель такого типа, обращайте внимание на качество изделия. Наиболее долговечными считаются картриджи из керамики

Врезные смесители для ванной

Не менее популярны врезные виды смесителей для ванны. Некоторые из них могут монтироваться непосредственно на раковину, в выделенное для этих целей отверстие. Подобные смесители встраивают и в столешницу с двумя раздельными раковинами.

Врезные смесители отличаются большим разнообразием дизайнерских решений и могут быть установлены в любую ванную, где предусмотрен такой вид подключения.

Напольные виды смесителей

Среди всех видов смесителей для ванной напольные являются наименее популярными. Их использование оправдано в интерьерах с соответствующей стилистикой (например, хай-тек). Стойка смесителя крепится к полу, а длинный кран направлен в ванную. Монтаж такого смесителя предполагает прокладку скрытой разводки под полом ванной. Разнообразие напольных смесителей позволяет реализовать самые смелые дизайнерские задумки.

Читайте материал по теме: Смесители оптом: выгодное предложение для вашего бизнеса

Порядок монтажа системы слива

Установить донный клапан можно самостоятельно, при этом не обязательно наличие особых сантехнических навыков.

Так как установка клапана неразрывно связана с монтажом смесителя, следует соблюдать необходимую очередность действий:

Важно знать:

перед тем, как воспользоваться установленной системой, нужно проверить надежность трубок, обеспечивающих сток воды в канализацию.

При выборе раковины или биде нелишним будет наличие так называемой системы «слив-перелив

«. При установке донного клапана такая система особенно необходима. Дело в том, что при блокировке слива повышается риск затопления ванной комнаты (элементарно забыли закрыть кран).

Смотрите видео, в котором наглядно показано, как правильно смонтировать донный клапан со смесителем на :

Чопорным и консервативным британцам не пришелся по вкусу традиционный смеситель, которым пользуется весь остальной мир.

Вместо этого англичане ставят два обычных вентиля — для горячей и холодной воды. А для смешивания придумали донный клапан.

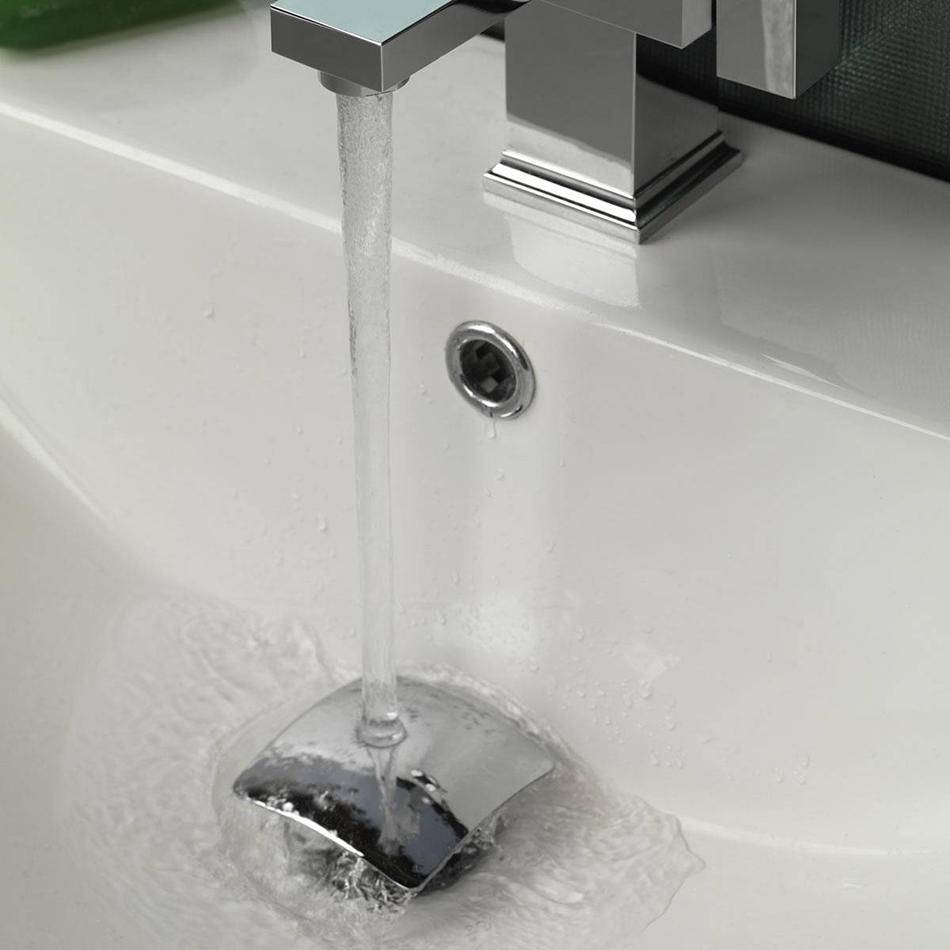

Это приспособление устанавливается снизу в раковину и перекрывает сливной патрубок.

Благодаря нему можно набрать в раковину воды из двух кранов, получая комфортную для использования температуру. Пользоваться обычной пробкой показалось англичанам негигиенично. Более того, это позволило снизить заболеваемость грибковыми болезнями, которые достаточно часто встречаются в сыром климате Англии.

Теперь данное приспособление широко используют и в других странах, его ставят вместе с обычным краном.

Популярность донного клапана объясняется его преимуществами:

возможность экономить воду при умывании и прочих процедурах;
в отличие от обычной пробки для включения и выключения не нужно касаться руками самого механизма;
привлекательный внешний вид;
простота чистки, обслуживания.

Сегодня этот механизм устанавливается не только на умывальники, но и в биде и некоторые другие сантехнические приспособления.

Монтаж донного клапана

Установку донного клапана выполнить своими руками не составит труда. Однако, работу надо рассматривать в комплексе с монтажом смесителя, так как чаще всего – это единая конструкция, которая поставляется в одном комплекте.

Установка смесителя на раковину

Монтаж конструкции начинается с установки крана.

Инструкция выглядит следующим образом:

Гибкие шланги, которые идут от смесителя и рычаг клапана, следует пропустить в отверстие.
Кран надо закрепить над специальным отверстием полки (пьедестала) раковины. Фиксируется он при помощи поджимной гайки. При этом между ним и раковиной необходимо уложить резиновую прокладку (с обеих сторон монтажного отверстия).
Если подводы воды стоят не прямо, шланги можно немного согнуть. Гораздо сложней работать с жесткими, медными трубками, которые придется загибать специальными инструментами. Данная операция требует определенных навыков.
При необходимости нужно обрезать трубы и отшлифовать места отреза. Шлифовку необходимо выполнять очень аккуратно. Зачастую стружка попадает внутрь конструкции, после чего закрутить или открутить кран становится невозможно. Чтобы устранить данную неприятность, ни в коем случае нельзя пытаться через силу открутить или закрыть вентиля

Единственным выходом является демонтаж аэратора (устройство, в котором смешивается вода с воздухом), после чего надо включить кран и под давление смыть стружку.
Шланги нужно прикрепить к трубам холодной и горячей воды, использую для этого гайки с резиновыми прокладками.При этом следует обратить внимание, чтобы не произошли перегибы труб. Допускается только U-образное расположение, S-образное расположение труб применять нельзя.

Гибкий шланг для подключения к водопроводу

Монтаж донного клапана

После того, как смеситель будет установлен, следует сразу же приступать к монтажу донного клапана.

Данная процедура происходит еще проще и включает в себя всего насколько этапов:

В сливное отверстие раковины необходимо вставить сам донный клапан.
Спицы клапана пересекаются накрест. В месте стыка они закрепляются при помощи пластикового крестика
Затем спица соединяется с рычагом и соединяется с ушком клапана. Под действием рычага, спица будет закрывать и открывать клапан.

На этом сборка конструкции завершена, однако, проверять ее работоспособность еще рано, так как к клапану нужно подключить гофру или сифон для раковины, который служит для слива сточной воды в канализацию.

На фото – донный клапан в сборе с сифоном

Сифон или гофру накручивают снизу, после чего гибкий шланг подсоединяют с канализационной трубой. После этого можно считать, что с работой вы справились, однако предварительно необходимо протестировать систему на работоспособность и отсутствие течи.

Проверку следует произвести в определенном порядке:

В первую очередь нужно подключить подачу воды и убедиться что кран не «пропускает», а также не капают места соединений. В противном случае надо «подтянуть» соединения, вполне возможно, что понадобиться использовать для резьбовых соединений уплотняющую ленту.
Затем следует полностью открутить кран и проверить на герметичность сифон. При этом несколько раз откройте и закройте клапан, чтобы убедиться в его работоспособности, наберите воду в умывальник и спустите ее. В процессе тестирования нигде не должно подкапывать.

Если тестирование прошло успешно, значит, вы полностью справились с поставленной задачей.

Плюсы и минусы использования

Эксплуатация клапана имеет массу положительных нюансов, среди которых можно выделить:

экономия воды, за счет чего появится возможность оплачивать меньшие суммы за коммунальные услуги;
удобство и простота работы гидрозатвора – для его работы нужно нажать на специальный рычаг, кнопку или надавить на саму заглушку;
более эстетичный вид сантехнической чаши;
простота обслуживания и ухода за приспособлением;

надежная фиксация в сливе;
обеспечение защиты от неприятных запахов из канализации;
надежное предотвращение засоров слива, что в особенности актуально для кухонных моек;
наличие клапана снизит риск случайного попадания различной бижутерии в слив при проведении гигиенических процедур.

Существенные минусы донному клапану не присущи. Однако понадобится определенное время, чтобы начать продуктивно эксплуатировать изделие, поскольку, по-большому счету, это дело привычки. В умывальниках и раковинах без перелива нужно также постоянно контролировать количество набранной воды, чтобы она не потекла через край.

Гарнитура классифицируется исходя из специфики слива и базовой комплектации.

Выделяют следующие типы продукции:

механические изделия;
автоматические приспособления.

Первый вид иногда называют пружинным, за счет ее наличия в конструкции. Данный нажимной механизм обеспечивает полное перекрытие спуска воды, а повторное нажатие, наоборот, освобождает выход для жидкости.

Механические донные клапаны имеют положительные характеристики:

простой монтаж;
большой эксплуатационный срок;
невысокая стоимость.

Наряду с преимуществами, донные клапаны этой категории имеют некоторые минусы, а именно: спустить воду можно исключительно нажатием на регулятор устройства, им является сама крышка. Что требует погружения руки в воду, которая может быть уже довольно загрязненной, например, после мытья посуды в кухонной раковине. Это потребует дополнительной очистки руки при использовании воды, что отрицательно скажется на экономии.

Автоматические приспособления не имеют подобного отрицательного свойства, за счет особенностей регулирования его работы. Выпустить воду всегда получится при использовании рычага или другого регулирующего элемента, которым оснащен клапан.

Механическая часть представляет собой металлические штыри:

рычаг, которым осуществляется слив жидкости;
соединительная спица;
основа для крепления заглушки в трубу;
пробка.

Наличие такой конструкции в раковине или рукомойнике никак не влияет на эстетическую составляющую сантехники и общий интерьер помещения, поскольку сам автомат располагается непосредственно под чашей. Рычаг для регулировки входит в стандартную комплектацию устройства, поэтому установить его не составит труда даже обычному обывателю, достаточно руководствоваться пролагаемой инструкцией. Сегодня многие производители предлагают потребителю модели полуавтомат.

Существуют также разновидности данных приспособлений, которые имеют специальный механизм, обеспечивающий контроль уровня наполнения емкости. Он работает по аналогичной схеме со сливной трубой в ванной. Такая особенность позволяет выделить два вида клапанов – с переливом и без него.

Первый тип востребован за счет наличия подобной страхующей характеристики. Она актуальна в нестандартных случаях, когда забыли выключить воду или раковиной пользовался ребенок. Выход лишней жидкости осуществляется через специальную трубку. Она выводит воду в слив.

Устройства без перелива обычно приобретают для моделей раковин, конфигурация которых не позволяет выполнить монтаж донного клапана с обустройством дополнительной трубы для сливания воды.

В ванных комнатах лучше отдать предпочтение механическим устройствам, они долговечны и просты в обслуживании. Такие виды клапанов станут идеальным вариантом для ежедневной эксплуатации, где сам формат использования несколько отличается от работ, которые выполняются в кухонной мойке.

Для кухонь правильнее будет установить донный клапан автоматического типа, поскольку скопившаяся вода в раковине будет более грязная, с пищевыми отходами. Выполнить слив воды, используя для этого специальный рычаг, находящийся не в воде, будет в разы удобнее. Установка донного клапана на даче даст возможность экономить на оплате потребленной воды.

Как установить элемент?

Чтобы смонтировать донный клапан для ванны или умывальника, не нужно пользоваться услугами сантехника. Эта работа несложная, и ее вполне реально выполнить собственными руками. Все, что вам нужно – подготовить необходимые детали и инструменты, а также внимательно ознакомиться с инструкцией.

Монтаж клапана предусматривает необходимую установку смесителя. Для начала работ нужно проложить шланг, который будет соединять клапан со смесителем. С помощью резиновой прокладки смеситель устанавливается в отверстие на умывальнике или раковине. Прокладка должна идти в комплектации вместе со смесителем. Проверьте диаметры шлангов и труб в тех местах, где они соединяются. Если размеры не идентичны, соединения придется растачивать

Делать это нужно с большой осторожностью, чтобы части металлических деталей не оказались внутри механизма и не стали причиной выхода из строя клапана. С помощью гаек, на которых находятся уплотнители, надо плотно прикрепить шланги и трубы друг к другу

Клапан устанавливают в слив. Монтажные спицы фиксируют в параллельном положении, а затем соединяют их с клапаном.

После установки системы обязательно проверьте, надежны ли трубы, по которым вода стекает в канализацию. Если вы устанавливаете донный клапан для раковины, ванны или биде, очень полезной станет система, которая называется «слив-перелив». Она сможет защитить вас от непреднамеренного потопа, если вы забудете закрыть кран или он неожиданно сломается. Во избежание неприятных ситуаций в умывальнике делают отверстие, куда попадает избыток воды. Если вам не нравится, что отверстие вредит эстетическому виду, на рынке существуют модели сантехники с желобками. Они прикрыты бортиками умывальника или раковины. Таким образом, лишняя вода будет сливаться незаметно.

Когда вы завершите работу по установке, откройте кран и проверьте, нет ли протечек. При наличии протечки ее нужно устранить. Иначе это приведет к большим проблемам в будущем.

Виды сифонов с переливом

В современных сантехнических устройствах применяются самые разные сифоны:

бутылочного типа чаще всего используются на кухонной мойке, поскольку форма бутылки позволяет надежно скапливать большие количества отходов, которые поступают из кухни.

Видеоинструкция по сбору бутылочного сифона

трубчатого типа представлены изогнутым коленом, в котором не только осаждаются лишние компоненты, но также и присутствует постоянное количество воды, которое полностью перекрывает просвет в трубе и тем самым блокирует поступление канализационных запахов в квартиру.

гофрированный сифон удобно использовать при монтаже сливов в труднодоступных местах; классический пример – слив под ванной, в которой также может использоваться донный клапан.

Каждый из представленных видов сифонов имеет свои преимущества и недостатки. Например, гофрированный сифон дешевый, и трубу для перелива можно повернуть практически в любую сторону. Бутылочный хорошо осаждает отходы на своем дне, а трубный надежно запирает запахи из трубы.

В выборе материала следует учесть, что пластические сифоны с переливом имеют несколько преимуществ перед классическими металлическими изделиями:

они не подвержены к коррозии;
их очень легко собрать по инструкции; для этого не нужно обладать сантехническими навыками;
пластик является химически инертным материалом, поэтому не поддерживает процессы гниения на своей поверхности;
поскольку поверхность пластика гладкая и со временем не становится более шероховатой, то следы жиры и механические загрязнения не застревают на стенках трубы;
чистить пластические трубы от засоров, прочищать их внутренние поверхности также легче, чем у металлических.

Некоторые виды сифонов с переливами представлены на рисунке ниже.

Порядок установки оборудования

Монтаж клапана можно осуществить самостоятельно, не имея особых навыков, однако всегда следует уделять внимание установке смесителя, который находится в непосредственной близости с устройством

Важно проводить все работы последовательно, начиная с монтажа крана

сначала необходимо пропустить через отверстие шланги, объединяющие донный клапан (его рычаг) и кран;
затем на мойке закрепляется смеситель и фиксируется специальной гайкой, с двух сторон между ним и раковиной для максимальной герметизации размещается идущая в комплекте с краном прокладка из резины;
чтобы на стыках размеры шлангов и труб полностью совпадали, в некоторых случаях есть необходимость подрезания и зачистки, при этом надо следить за тем, чтобы обрезанные частицы не попали в сливной механизм – это может привести к сбоям в его работе;
соединения труб и шлангов закрепляются гайками с уплотнителями осторожно, не допуская перегибов труб, как правило, используется U-образное размещение.

Далее производят монтаж донного клапана:

приспособление аккуратно помещается в отверстие;
устройство имеет две скрещенные крепёжные спицы, их следует зафиксировать пластиковым крестом;
затем их надо соединить с ушком клапана и его рычагом так, чтобы при давлении на него спица закрывала и открывала пробку.

Только после этого к смонтированному оборудованию подключают сифон для раковины или гофрированный излив, присутствующий у некоторых кранов. Сифон накручивается снизу, а шланг подсоединяют к системе канализации.

Дизайн клапана

Варианты дизайна довольно ограничены. Дело в том, что большая часть клапана все равно скрыта от глаз и находится в трубе. Видимая же часть представляет собой всего лишь небольшую круглую заглушку. Так как отверстие слива никогда не бывает квадратным или треугольным, сложно найти клапан какой-то оригинальной формы. Единственный момент, который может быть важным – это цвет. На рынке преобладают обычные хромированные изделия, но дизайнерские магазины предложат и другие оттенки смесителей вместе с клапанами. Если же вы приобретаете эти детали отдельно, лучше остановить свой выбор на обычном хроме. Большую популярность сегодня имеет донный клапан Grohe. Как отмечают отзывы, изделие имеет привлекательный дизайн, а сам элемент прост в установке.
